Type de produit	Amplificateur stéréo professionnel digital
Marque	Monacor
Modèle	STA200D
Dimensions (L × H × P)	482 × 44 × 268 mm (1 unité rack)
Poids	5 kg
Alimentation	230 V / 50 Hz, consommation max 350 VA
Puissance de sortie RMS	2 × 125 W (4 Ω), 2 × 75 W (8 Ω)
Puissance de sortie max	300 W
Entrées audio	4 × RCA (INPUT 1-4), 1 × jack 3,5 mm (PLAYER)
Bande passante	20 – 20 000 Hz
Rapport signal/bruit	> 100 dB (A pondéré)
Taux de distorsion	< 0,05 %
Atténuation (crosstalk)	> 56 dB
Impédance haut-parleurs recommandée	4 Ω (min 4 Ω en parallèle)
Indicateurs LED	ON, PROTECT, OVERHEAT, CLIP
Protection	Circuit de protection (court-circuit, surchauffe, surtension)
Température de fonctionnement	0 – 40 °C
Montage	Rack 19" (1U) ou pose sur table
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques
Sécurité	Ne pas ouvrir, éviter eau et forte chaleur, débrancher en cas de dommage
Réparabilité	Réparation par technicien spécialisé ; fusible identique
Accessoires fournis	Cordon secteur, étriers de montage rack

FOIRE AUX QUESTIONS - STA200D Monacor

Comment brancher des haut-parleurs sur le STA200D ?

Utilisez les bornes (11) ou les prises Speakon® (12). Pour une impédance de 4 Ω, branchez un seul haut-parleur par canal. Pour 8 Ω, vous pouvez brancher deux haut-parleurs en parallèle (un sur chaque type de prise). Respectez la polarité (+/-).

Pourquoi la LED PROTECT s'allume-t-elle ?

La LED PROTECT indique une activation du circuit de protection. Cela peut être dû à un court-circuit sur une sortie haut-parleur, une surchauffe (LED OVERHEAT allumée) ou une surtension secteur. Éteignez l'amplificateur et vérifiez les branchements et la ventilation.

Quelle puissance puis-je attendre du STA200D ?

En stéréo, la puissance RMS est de 2 × 125 W sous 4 Ω et 2 × 75 W sous 8 Ω. La puissance maximale est de 300 W. Assurez-vous que vos haut-parleurs supportent au moins 125 W RMS (4 Ω) ou 75 W RMS (8 Ω).

Puis-je utiliser le STA200D en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Protégez-le des éclaboussures, de l'humidité et de la chaleur excessive (température ambiante 0-40 °C).

Comment régler le gain de l'entrée PLAYER ?

Utilisez le réglage GAIN (2) situé à côté de la prise jack PLAYER. Cela permet d'ajuster la sensibilité d'entrée entre 90 mV et 1 V pour compenser les différences de niveau avec les autres entrées.

Que faire si la LED CLIP s'allume ?

La LED CLIP indique une surcharge de l'amplificateur. Baissez immédiatement le volume avec les réglages LEFT et RIGHT (4 et 6) pour éviter la distorsion et protéger les haut-parleurs.

Comment monter le STA200D en rack ?

Vissez les deux étriers de montage fournis sur les côtés du boîtier. Vous aurez besoin d'une hauteur de 1U (44,45 mm) dans le rack. Assurez-vous que la ventilation est suffisante pour évacuer la chaleur.

Quels types de câbles utiliser pour les entrées ?

Pour les entrées INPUT 1-4, utilisez des câbles RCA (blanc pour gauche, rouge pour droite). Pour l'entrée PLAYER, utilisez un câble jack 3,5 mm stéréo.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou d'eau. Débranchez l'appareil avant le nettoyage.

Que faire si un fusible saute ?

Remplacez-le par un fusible de même type et de même valeur. Si le problème persiste, faites contrôler l'appareil par un technicien spécialisé. Ne remplacez jamais par un fusible de valeur différente.

MODE D'EMPLOI STA200D Monacor

Amplificateur stéréo professionnel digital

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

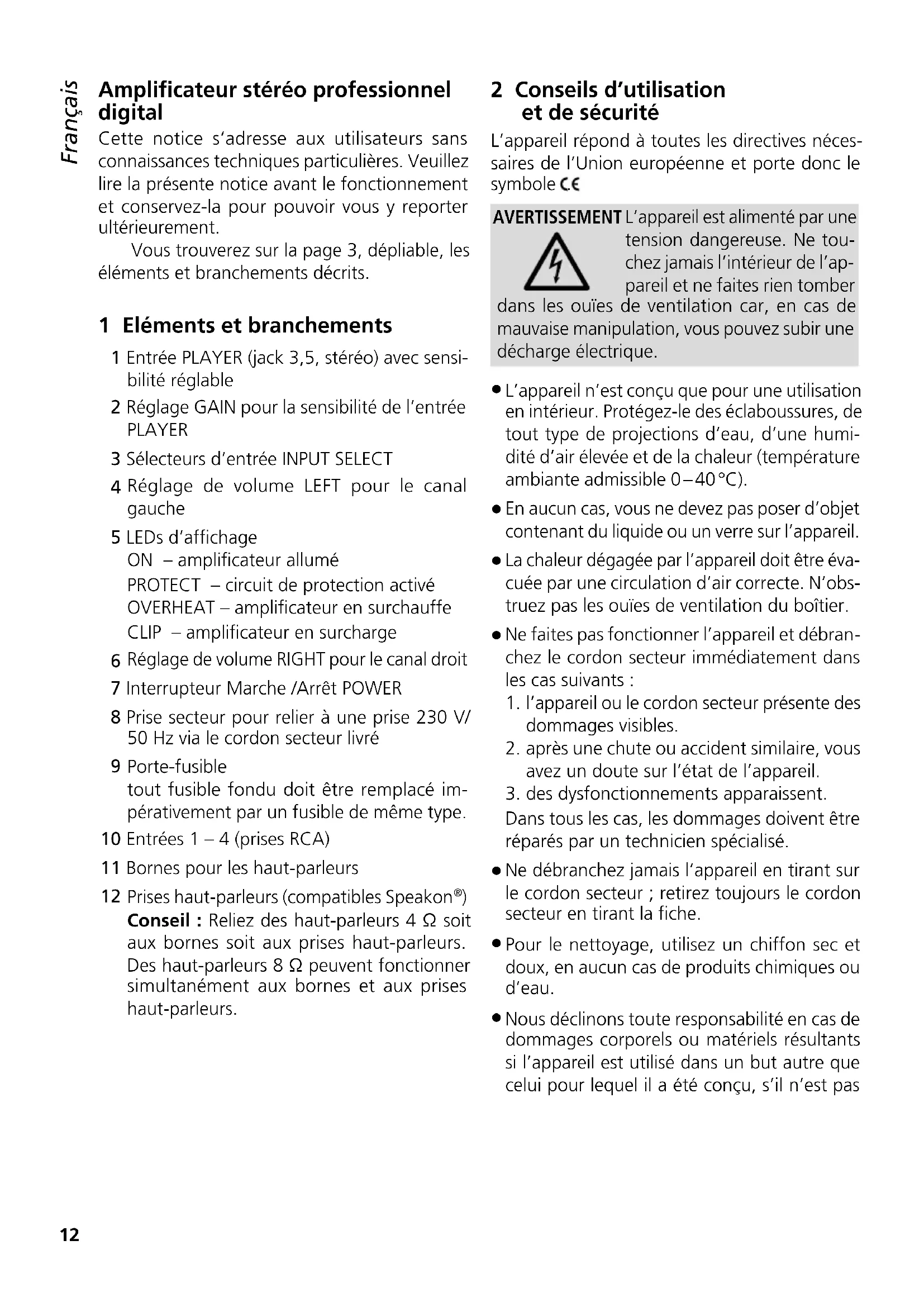

1 Eléments et branchements

1 Entrée PLAYER (jack 3,5, stéréo) avec sensibilité réglable
2 Réglage GAIN pour la sensibilité de l'entrée PLAYER
3 Sélecteurs d'entrée INPUT SELECT
4 Réglage de volume LEFT pour le canal gauche
5 LEDs d'affichage ON – amplificateur allumé PROTECT – circuit de protection activé OVERHEAT – amplificateur en surchauffe CLIP – amplificateur en surcharge
6 Réglage de volume RIGHT pour le canal droit
7 Interrupteur Marche /Arrêt POWER
8 Prise secteur pour relier à une prise 230 V/50 Hz via le cordon secteur livré
9 Porte-fusible tout fusible fondu doit être remplacé impérativement par un fusible de même type.
10 Entrées 1 – 4 (prises RCA)
11 Bornes pour les haut-parleurs
12 Prises haut-parleurs (compatibles Speakon®) Conseil : Reliez des haut-parleurs 4 Ω soit aux bornes soit aux prises haut-parleurs. Des haut-parleurs 8 Ω peuvent fonctionner simultanément aux bornes et aux prises haut-parleurs.

2 Conseils d'utilisation et de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole C€

AVERTISSEMENT L'appareil est alimenté par une

tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité d'air élevée et de la chaleur (température ambiante admissible 0–40°C).
• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation du boîtier.

• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

• l'appareil ou le cordon secteur présente des dommages visibles.

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
• des dysfonctionnements apparaissent.
  Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas

correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Cet amplificateur stéréo professionnel digital avec une puissance crête de 300 W est conçu, par exemple, pour une utilisation sur scène et en discothèque. On peut relier jusqu'à 5 appareils audio. Via les sélecteurs d'entrée, on peut sélectionner un appareil pour la lecture.

4 Possibilités de positionnement

L'amplificateur est conçu pour une installation en rack pour des appareils d'une largeur de 482 mm (19") mais peut être également posé directement sur une table. Dans tous les cas, l'air doit pouvoir passer sans encombre via les ouïes de ventilation pour assurer un refroidissement suffisant de l'amplificateur.

4.1 Installation en rack

Pour un montage en rack, vissez les deux étriers de montage livrés à gauche et à droite sur le côté du boîtier (schéma 3). Une hauteur de 1 unité (= 44,45 mm) est nécessaire dans le rack pour l'amplificateur.

L'air chaud dégagé par l'amplificateur doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l'amplificateur mais aussi d'autres appareils placés dans le rack. En cas de dissipation insuffisante de la chaleur, installez un ventilateur (par exemple DPVEN-03) dans le rack.

5 Branchements de l'amplificateur

Avant d'effectuer les branchements ou de les modifier, veillez à éteindre l'amplificateur et les appareils à relier.

1) Reliez les appareils audio (par exemple lecteur CD/ MP3, table de mixage, radio) aux prises d'entrées (1, 10). Pour les prises RCA (10), reliez respectivement le canal gauche à la prise blanche et le canal droit à la prise rouge. La prise jack (1) devrait être utilisée pour un appareil avec un niveau de sortie faible ou pour des appareils ne fonctionnant pas tout le temps avec l'amplificateur.

2) La puissance de sortie la plus importante est atteinte pour un branchement de haut-parleurs 4 Ω. On peut également relier des haut-parleurs 8 Ω mais la puissance de sortie est un peu diminuée. Les haut-parleurs doivent avoir la puissance RMS suivante au moins :

Haut-parleurs 4Ω 125W

Haut-parleurs 8 Ω 75 W

Reliez les haut-parleurs aux prises haut-parleurs* (12) ou aux bornes (11). Si des haut-parleurs doivent fonctionner simultanément aux prises haut-parleurs et aux bornes, utilisez uniquement des haut-parleurs avec une impédance de 8 Ω au moins sinon l'amplificateur sera en surcharge.

* Voir schéma 2 pour la configuration d'une fiche Une fois insérée dans la prise, tournez la fiche vers la droite jusqu'à ce qu'elle s'enclenche. Pour pouvoir la retirer ultérieurement, appuyez sur le levier de verrouillage sur la fiche et tournez-la vers la gauche.

Si vous utilisez les bornes, reliez le conducteur repéré des câbles haut-parleurs à une borne rouge.

Le schéma 4 présente différentes possibilités de branchement pour plusieurs haut-parleurs à un canal et la puissance minimale des haut-parleurs. Si vous branchez ensemble plusieurs haut-parleurs, veillez à respecter particulièrement les branchements plus et moins et assurez-vous que l'impédance totale soit de 4 Ω au moins.

3) Reliez le cordon secteur à la prise (8) et l'autre extrémité à une prise secteur 230 V/ 50 Hz.

6 Utilisation

Conseil : Pour éviter tout bruit fort à l'allumage, allumez toujours en premier les appareils reliés à l'amplificateur et après le fonctionnement, éteignez l'amplificateur en premier.

1) Avant la première mise en service de l'amplificateur, mettez sur zéro les réglages de volume LEFT (4) et RIGHT (6) pour éviter, au début, un volume trop élevé. Ensuite allumez l'amplificateur avec l'interrupteur POWER (7). Le témoin de fonctionnement ON (5) brille.
2) Avec les interrupteurs INPUT SELECT (3) sélectionnez l'appareil souhaité pour la lecture. Pour éviter tout bruit fort de commutation, activez toujours les interrupteurs pour un volume faible.
3) Réglez le volume souhaité avec les réglages LEFT et RIGHT. Si l'amplificateur est en surcharge, la LED rouge CLIP (5) brille. Dans ce cas, tournez les réglages vers la gauche en conséquence.

ATTENTION

Ne réglez jamais le volume, sur l'amplificateur, de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

4) Si un appareil est relié à la prise jack 3,5 PLAYER (1), réglez la sensibilité d'entrée avec le réglage GAIN (2). On peut ainsi compenser les différences de volume lors de la commutation sur un appareil branché aux prises INPUT 1 – 4 (10). Si vous branchez un appareil avec un niveau de sortie faible, on peut augmenter la sensibilité d'entrée avec le réglage pour pouvoir atteindre la puissance de sortie maximale.

7 Circuit de protection

Le circuit de protection doit éviter tout dommage sur l'amplificateur. Si le circuit de protection dé clenche, le son de l'amplificateur est coupé, la LED PROTECT (5) brille :

1. en cas de court-circuit sur une sortie haut-parleur
2. en cas de surchauffe de l'amplificateur (La LED OVERHEAT brille en plus.)

Si la LED PROTECT brille, il faut éteindre l'amplificateur et rechercher la cause du problème.

Un autre circuit de protection déconnecte l'amplificateur si la tension secteur présente une surtension. Lorsque la tension secteur a de nouveau atteint sa valeur normale, l'amplificateur se rallume.

8 Caractéristiques techniques

Puissance de sortie RMS

stéréo 4 Ω : ..... 2 × 125 W

stéréo 8 Ω : ..... 2 × 75 W

Puissance de sortie max. : . 300W

Entrées

INPUT 1-4:....1V/23kΩ,RCA

PLAYER :....90 mV-1 V/46 kΩ, jack 3,5

Bande passante : ..... 20 – 20 000 Hz

Rapportsignal/bruit: .... > 100 dB (A pondéré)

Atténuation : ....> 56 dB

Taux de distorsion : ..... < 0,05 %

Alimentation : 230V/50Hz

Consommation : ..... 350VA max.

Température fonc. : ..... 0–40 °C

Dimensions (L × H × P) : .. 482 × 44 × 268 mm, 1 unité

Poids : 5 kg

Tout droit de modification réservé.
