Producttype	Professionele digitale stereoversterker
Merk	Monacor
Model	STA200D
Afmetingen (B × H × D)	482 × 44 × 268 mm (1 rekeneenheid)
Gewicht	5 kg
Voeding	230 V / 50 Hz, max. verbruik 350 VA
RMS-uitgangsvermogen	2 × 125 W (4 Ω), 2 × 75 W (8 Ω)
Max. uitgangsvermogen	300 W
Audio-ingangen	4 × RCA (INGANG 1-4), 1 × 3,5 mm jack (PLAYER)
Frequentiebereik	20 – 20.000 Hz
Signaal-ruisverhouding	> 100 dB (A-gewogen)
Vervormingspercentage	< 0,05 %
Overspraak	> 56 dB
Aanbevolen luidsprekerimpedantie	4 Ω (min. 4 Ω parallel)
LED-indicatoren	ON, PROTECT, OVERHEAT, CLIP
Beveiliging	Beveiligingscircuit (kortsluiting, oververhitting, overspanning)
Bedrijfstemperatuur	0 – 40 °C
Montage	19" rek (1U) of tafelopstelling
Onderhoud en reiniging	Droge zachte doek, geen chemicaliën
Veiligheid	Niet openen, vermijd water en sterke hitte, bij schade stekker uittrekken
Herstelbaarheid	Reparatie door gespecialiseerde technicus; zekering identiek
Meegeleverde accessoires	Netkabel, bevestigingsbeugels voor rek

Veelgestelde vragen - STA200D Monacor

Hoe sluit ik luidsprekers aan op de STA200D?

Gebruik de aansluitklemmen (11) of Speakon®-aansluitingen (12). Voor een impedantie van 4 Ω sluit u één luidspreker per kanaal aan. Bij 8 Ω kunt u twee luidsprekers parallel aansluiten (één op elk type aansluiting). Let op de polariteit (+/-).

Waarom brandt de PROTECT-LED?

De PROTECT-LED geeft aan dat het beveiligingscircuit is geactiveerd. Dit kan komen door kortsluiting op een luidsprekeruitgang, oververhitting (OVERHEAT-LED brandt) of netoverspanning. Schakel de versterker uit en controleer de aansluitingen en ventilatie.

Welk vermogen kan ik verwachten van de STA200D?

In stereo is het RMS-vermogen 2 × 125 W bij 4 Ω en 2 × 75 W bij 8 Ω. Maximaal vermogen is 300 W. Zorg dat uw luidsprekers minimaal 125 W RMS (4 Ω) of 75 W RMS (8 Ω) aankunnen.

Kan ik de STA200D buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Bescherm het tegen spatwater, vocht en overmatige hitte (omgevingstemperatuur 0-40 °C).

Hoe stel ik de gain van de PLAYER-ingang in?

Gebruik de GAIN-regeling (2) naast de PLAYER-jackingang. Hiermee kunt u de ingangsgevoeligheid instellen tussen 90 mV en 1 V om niveauverschillen met andere ingangen te compenseren.

Wat moet ik doen als de CLIP-LED brandt?

De CLIP-LED geeft overbelasting van de versterker aan. Verlaag onmiddellijk het volume met de regelaars LEFT en RIGHT (4 en 6) om vervorming te voorkomen en de luidsprekers te beschermen.

Hoe monteer ik de STA200D in een rek?

Schroef de twee meegeleverde bevestigingsbeugels aan de zijkanten van de behuizing. U heeft een hoogte van 1U (44,45 mm) nodig in het rek. Zorg voor voldoende ventilatie om warmte af te voeren.

Welke kabels moet ik gebruiken voor de ingangen?

Voor de ingangen INGANG 1-4 gebruikt u RCA-kabels (wit voor links, rood voor rechts). Voor de PLAYER-ingang gebruikt u een 3,5 mm stereo jackkabel.

Hoe reinig ik de versterker?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, alcohol of water. Trek de stekker uit het stopcontact vóór het reinigen.

Wat moet ik doen als een zekering springt?

Vervang deze door een zekering van hetzelfde type en dezelfde waarde. Als het probleem aanhoudt, laat het apparaat dan controleren door een gespecialiseerde technicus. Vervang nooit door een zekering met een andere waarde.

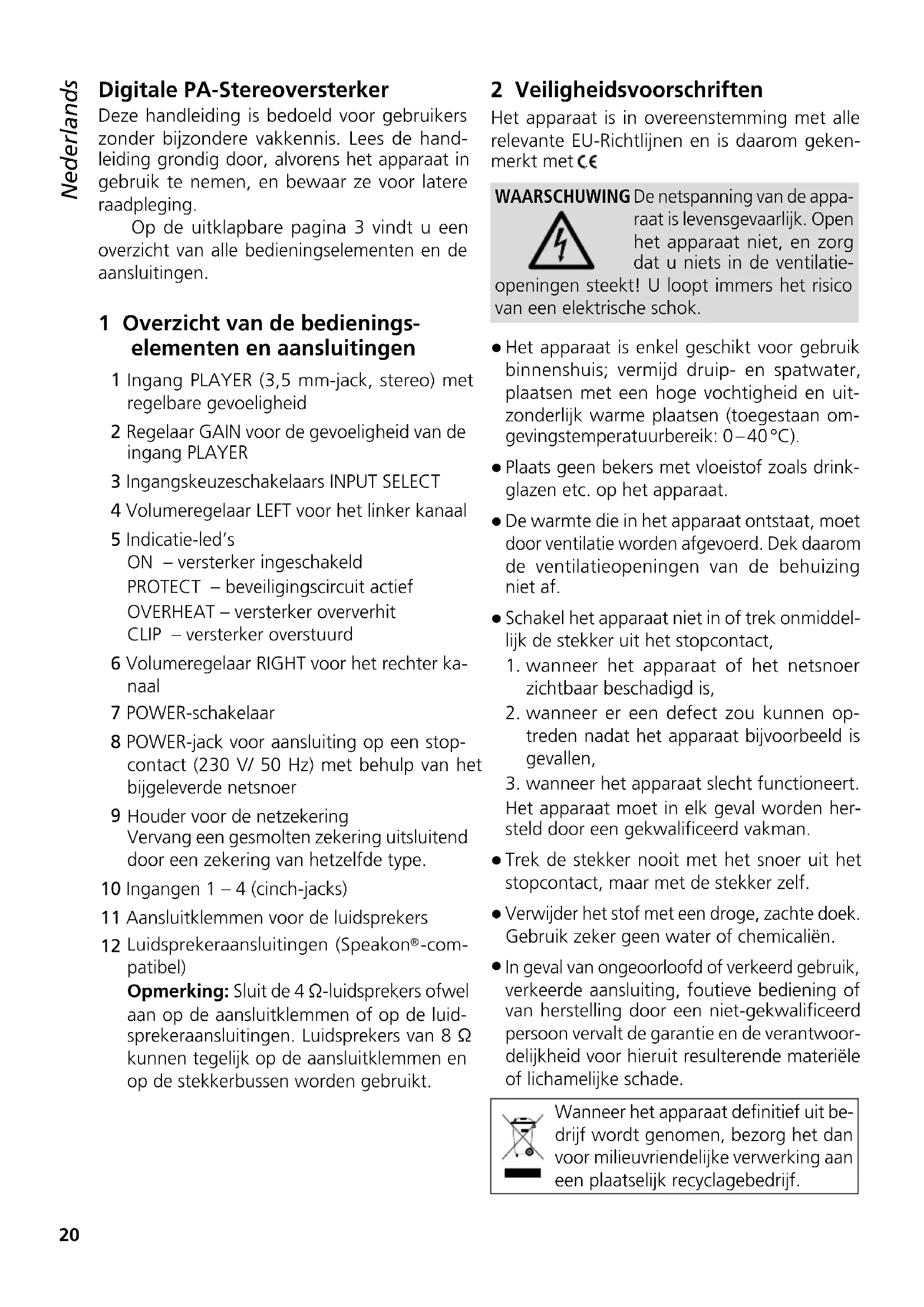

GEBRUIKSAANWIJZING STA200D Monacor

Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Overzicht van de bedienings- elementen en aansluitingen

1 Ingang PLAYER (3,5 mm-jack, stereo) met regelbare gevoeligheid
2 Regelaar GAIN voor de gevoeligheid van de ingang PLAYER
3 Ingangskeuzeschakelaars INPUT SELECT
4 Volumeregelaar LEFT voor het linker kanaal
5 Indicatie-led's ON – versterker ingeschakeld PROTECT – beveiligingscircuit actief OVERHEAT – versterker oververhit CLIP – versterker overstuurd

6 Volumeregelaar RIGHT voor het rechter kanaal
7 POWER-schakelaar
8 POWER-jack voor aansluiting op een stop-contact (230 V/ 50 Hz) met behulp van het bijgeleverde netsnoer
9 Houder voor de netzekering Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type.

10 Ingangen 1 - 4 (cinch-jacks)

11 Aansluitklemmen voor de luidsprekers

12 Luidsprekeraansluitingen (Speakon®-compatibel)

Opmerking: Sluit de 4 Ω-luidsprekers ofwel aan op de aansluitklemmen of op de luidsprekeraansluitingen. Luidsprekers van 8 Ω kunnen tegelijk op de aansluitklemmen en op de stekkerbussen worden gebruikt.

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met C€

WAARSCHUWING

De netspanning van de apparaat is levensgevaarlijk. Open het apparaat niet, en zorg dat u niets in de ventilatieopeningen steekt! U loopt immers het risico van een elektrische schok.

• Het apparaat is enkel geschikt voor gebruik binnenshuis; vermijd druip- en spatwater, plaatsen met een hoge vochtigheid en uitzonderlijk warme plaatsen (toegestaan omgevingstemperatuurbereik: 0–40°C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
• De warmte die in het apparaat ontstaat, moet door ventilatie worden afgevoerd. Dek daarom de ventilatieopeningen van de behuizing niet af.
• Schakel het apparaat niet in of trek onmiddel- lijk de stekker uit het stopcontact,
• wanneer het apparaat of het netsnoer zichtbaar beschadigd is,
• wanneer er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is gevallen,
• wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.
• Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.
• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

Deze digitale PA-stereoversterker met een piekvermogen van 300 W is speciaal ontworpen voor het gebruik op het podium en in de discotheek. U kunt tot vijf audioapparaten aansluiten. Met de ingangskeuzeschakelaar kunt u een apparaat selecteren voor het afspelen.

4 Installatie

De versterker is voorzien voor montage in een 19" rack (482 mm), maar kan ook als tafelmodel gebruikt worden. In elk geval moet er lucht door alle ventilatieopeningen kunnen stromen, om voldoende ventilatie van de versterker te verzekeren.

4.1 De montage in een rack

Voor montage in een rack schroeft u de twee bijgeleverde montageprofielen links en rechts op de zijkant van de behuizing vast (fig. 3). In het rack is voor de versterker een hoogte van 1 HE nodig (rack-eenheid = 44,45 mm).

De hete lucht die door de versterker wordt afgegeven, moet uit het rack kunnen worden afgevoerd. Anders hoopt de warmte zich op in het rack, waardoor niet enkel de versterker maar ook andere apparaten in het rack kunnen worden beschadigd. Bij een onvoldoende warmteafvoer moet u in het rack een ventilator plaatsen (bv. DPVEN-03).

5 De versterker aansluiten

De in- en uitgangen mogen enkel worden aangesloten en gewijzigd, wanneer de versterker en de aan te sluiten apparatuur is uitgeschakeld.

1) Sluit de audioapparatuur (bv. cd / mp3-speler, mengpaneel, radio) aan op de ingangsjacks (1, 10). Bij de cinch-jacks (10) verbindt u telkens het linker kanaal met de witte jack en het rechter kanaal met de rode jack. De stekkerbus (1) moet gebruikt worden voor een apparaat met een laag uitgangsniveau of voor apparatuur die niet constant met de versterker gebruikt wordt.

2) Het grootste uitgangsvermogen realiseert u met de aansluiting van luidsprekers van 4 Ω. U kunt ook luidsprekers van 8 Ω aansluiten, waarbij het uitgangsvermogen van

de eindversterker wel iets afneemt. De luidsprekers moeten minstens het volgende sinusvermogen hebben:

4Ω-luidsprekers van 125W

8 Ω-luidsprekers van 75 W

Sluit de luidsprekers aan op de stekkerbussen* (12) of op de aansluitklemmen (11). Wenst u op de stekkerbussen en de aansluitklemmen tegelijk luidsprekers aan te sluiten, gebruik dan alleen luidsprekers met een impedantie van minimum 8 Ω. Anders wordt de versterker overbelast.

* Penconfiguratie van een stekker zie figuur 2 Draai een stekker na aansluiting op de bus naar rechts, tot hij vast klikt. Om hem er later weer uit te trekken, trekt u de vergrendeling van de stekker naar achteren en draait u de stekker naar links.

Verbind bij gebruik van de klemmen telkens de gemarkeerde ader van de luidsprekerkabel met de rode klem.

In figuur 4 vindt u verschillende aansluitmogelijkheden voor meerdere luidsprekers op één kanaal. Ook de minimale belastbaarheid van de luidsprekers is aangegeven. Bij aansluiting van meerdere luidsprekers moet u in het bijzonder letten op de juiste polariteit, en ervoor zorgen dat de totale impedantie minstens 4 Ω bedraagt.

3) Verbind de netaansluiting (8) van de versterker via het bijgeleverde netsnoer met een stopcontact (230 V/50 Hz).

6 Bediening

Tip: Schakel eerst de apparaten in die op de versterker zijn aangesloten en pas dan de versterker; na gebruik schakelt u de versterker als eerste apparaat opnieuw uit. Zo vermijdt u inschakelploppen.

1) Alvorens de versterker een eerste keer in te schakelen, plaatst u de volumeregelaars LEFT (4) en RIGHT (6) in de nulstand om een te hoog geluidsvolume in het begin te vermijden. Schakel vervolgens de versterker in met de POWER-schakelaar (7). De led ON (5) licht op.

2) Selecteer met de schakelaars INPUT SELECT (3) het apparaat waarmee u wenst af te spe- len. Gebruik de schakelaars alleen bij gering ge luidsvolume. Zo vermijdt u luide schakel- ploppen.

3) Stel het gewenste geluidsvolume in met de regelaars LEFT en RIGHT. Bij oversturing van de versterker licht de rode led CLIP (5) op. Draai de regelaars dan overeenkomstig terug.

OPGELET

Stel het volume op de verster-

ker nooit te hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

4) Als er op de 3,5 mm-jack PLAYER (1) een apparaat is aangesloten, stelt u met de regelaar GAIN (2) de ingangsgevoeligheid in. Zo kunt u volumeverschillen bij omschakelen naar een ander apparaat op de jacks INPUT 1 – 4 (10) gecompenseerd worden. Bij aansluiting van een apparaat met een gering uitgangsniveau kunt u met de regelaar ook de ingangsgevoeligheid verhogen teneinde het maximale uitgangsvermogen te realiseren.

7 Beveiligingscircuit

Het beveiligingscircuit moet beschadiging van de versterker verhinderen. Als het beveiligingscircuit inschakelt, wordt de versterker gedempt en licht de led PROTECT (5) op:

1. bij een kortsluiting op een luidsprekeruitgang
2. bij oververhitting van de versterker (ook de led OVERHEAT licht nu op)

Als de led PROTECT oplicht, moet de versterker uitgeschakeld en de oorzaak van de storing verholpen worden.

Een bijkomend beveiligingscircuit schakelt de versterker uit, als de netspanning een overspanning aangeeft. Als de netspanning opnieuw haar normale waarde heeft bereikt, schakelt de versterker opnieuw in.

Max. uitgangsvermogen: .. 300W

Ingangen

INPUT 1-4: ..... 1 V/23 kΩ, cinch

PLAYER: 90 mV-1 V/46 k, 3,5 mm-jack

Frequentiebereik: ..... 20 – 20 000 Hz

Signaal/Ruis-verhouding: .. > 100 dB (A-gewogen)

Overspraakdemping: ..... > 56 dB

THD: .... < 0,05 %

Voedingsspanning: ..... 230V/50Hz

Vermogensverbruik: ..... max. 350VA

Omgevings-

temperatuurbereik: ..... 0–40 °C

Afmetingen (B × H × D): .. 482 × 44 × 268 mm 1 HE (rack-eenheid)

Gewicht: 5 kg

Wijzigingen voorbehouden.
