Typ produktu	Profesjonalny wzmacniacz stereo cyfrowy
Marka	Monacor
Model	STA200D
Wymiary (S × W × G)	482 × 44 × 268 mm (1U rack)
Waga	5 kg
Zasilanie	230 V / 50 Hz, maksymalne zużycie 350 VA
Moc wyjściowa RMS	2 × 125 W (4 Ω), 2 × 75 W (8 Ω)
Maksymalna moc wyjściowa	300 W
Wejścia audio	4 × RCA (WEJŚCIE 1-4), 1 × jack 3,5 mm (ODTWARZACZ)
Pasmo przenoszenia	20 – 20 000 Hz
Stosunek sygnału do szumu	> 100 dB (A ważone)
Współczynnik zniekształceń	< 0,05 %
Tłumienie (przesłuch)	> 56 dB
Zalecana impedancja głośników	4 Ω (min 4 Ω przy połączeniu równoległym)
Wskaźniki LED	ON, PROTECT, OVERHEAT, CLIP
Ochrona	Układ ochronny (zwarciowy, przegrzanie, przepięcie)
Temperatura pracy	0 – 40 °C
Montaż	Rack 19" (1U) lub ustawienie na stole
Konserwacja i czyszczenie	Sucha, miękka ściereczka, bez użycia chemikaliów
Bezpieczeństwo	Nie otwierać, unikać kontaktu z wodą i wysoką temperaturą, odłączyć w przypadku uszkodzenia
Naprawialność	Naprawa przez wykwalifikowanego technika; identyczny bezpiecznik
Akcesoria w zestawie	Przewód zasilający, uchwyty montażowe do racka

Często zadawane pytania - STA200D Monacor

Jak podłączyć głośniki do STA200D?

Użyj zacisków (11) lub gniazd Speakon® (12). Dla impedancji 4 Ω podłącz jeden głośnik na kanał. Dla 8 Ω możesz podłączyć dwa głośniki równolegle (jeden na każdy typ gniazda). Przestrzegaj biegunowości (+/-).

Dlaczego świeci się dioda PROTECT?

Dioda PROTECT wskazuje aktywację układu ochronnego. Może to być spowodowane zwarciem na wyjściu głośnikowym, przegrzaniem (zapalona dioda OVERHEAT) lub przepięciem sieciowym. Wyłącz wzmacniacz i sprawdź podłączenia oraz wentylację.

Jakiej mocy mogę oczekiwać od STA200D?

W trybie stereo moc RMS wynosi 2 × 125 W przy 4 Ω i 2 × 75 W przy 8 Ω. Maksymalna moc to 300 W. Upewnij się, że twoje głośniki obsługują co najmniej 125 W RMS (4 Ω) lub 75 W RMS (8 Ω).

Czy mogę używać STA200D na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Chroń je przed zachlapaniem, wilgocią i nadmiernym ciepłem (temperatura otoczenia 0-40 °C).

Jak ustawić wzmocnienie wejścia PLAYER?

Użyj pokrętła GAIN (2) znajdującego się obok gniazda jack PLAYER. Pozwala to dostosować czułość wejścia w zakresie od 90 mV do 1 V, aby skompensować różnice poziomów z innymi wejściami.

Co zrobić, gdy zaświeci się dioda CLIP?

Dioda CLIP wskazuje przeciążenie wzmacniacza. Natychmiast zmniejsz głośność za pomocą pokręteł LEFT i RIGHT (4 i 6), aby uniknąć zniekształceń i chronić głośniki.

Jak zamontować STA200D w racku?

Przykręć dwa dostarczone uchwyty montażowe do boków obudowy. Będziesz potrzebować wysokości 1U (44,45 mm) w racku. Upewnij się, że wentylacja jest wystarczająca do odprowadzania ciepła.

Jakie typy kabli użyć do wejść?

Do wejść INPUT 1-4 używaj kabli RCA (biały dla lewego, czerwony dla prawego). Do wejścia PLAYER używaj kabla jack 3,5 mm stereo.

Jak czyścić wzmacniacz?

Użyj suchej, miękkiej ściereczki. Nigdy nie używaj chemikaliów, alkoholu ani wody. Odłącz urządzenie przed czyszczeniem.

Co zrobić, gdy przepali się bezpiecznik?

Wymień go na bezpiecznik tego samego typu i o tej samej wartości. Jeśli problem będzie się powtarzał, zleć kontrolę urządzenia wykwalifikowanemu technikowi. Nigdy nie wymieniaj na bezpiecznik o innej wartości.

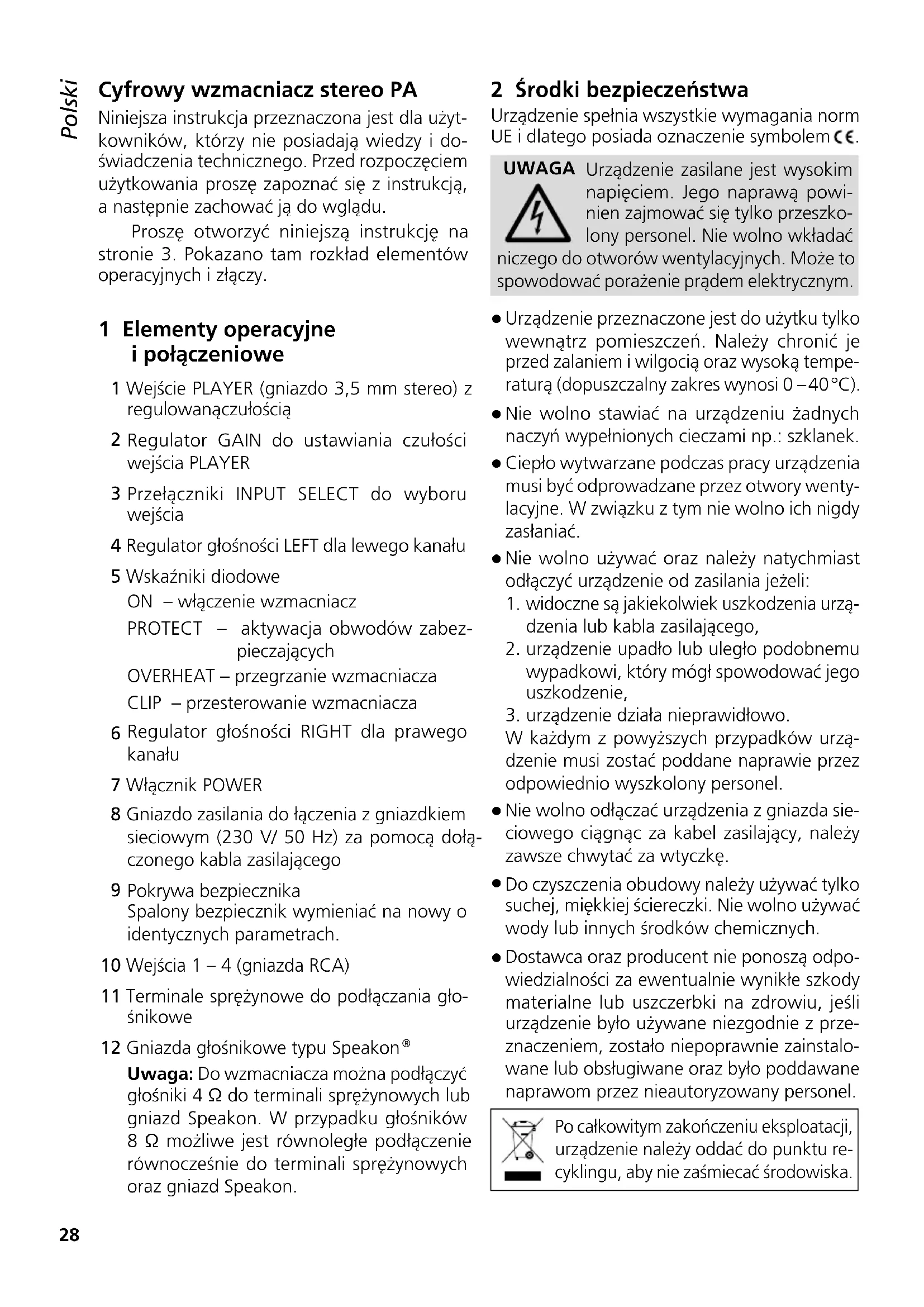

INSTRUKCJA OBSŁUGI STA200D Monacor

Cyfrowy wzmacniacz stereo PA

Niniejsza instrukcja przeznaczona jest dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy operacyjne i połączeniowe

1 Wejście PLAYER (gniazdo 3,5 mm stereo) z regulowanączułością
2 Regulator GAIN do ustawiania czułości wejścia PLAYER
3 Przełączniki INPUT SELECT do wyboru wejścia
4 Regulator głośności LEFT dla lewego kanału

5 Wskaźniki diodowe ON – włączenie wzmacniacz PROTECT – aktywacja obwodów zabezpieczających OVERHEAT – przegrzanie wzmacniacza CLIP – przesterowanie wzmacniacza

6 Regulator głośności RIGHT dla prawego kanału
7 Włącznik POWER
8 Gniazdo zasilania do łączenia z gniazdkiem sieciowym (230 V/ 50 Hz) za pomocą dołączonego kabla zasilającego
9 Pokrywa bezpiecznika Spalony bezpiecznik wymieniać na nowy o identycznych parametrach.

10 Wejścia 1 – 4 (gniazda RCA)

11 Terminale sprężynowe do podłączania głośnikowe

12 Gniazda głośnikowe typu Speakon®

Uwaga: Do wzmacniacza można podłączyć głośniki 4 Ω do terminali sprężynowych lub gniazd Speakon. W przypadku głośników 8 Ω możliwe jest równoległe podłączenie równocześnie do terminali sprężynowych oraz gniazd Speakon.

2 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE i dlatego posiada oznaczenie symbolem C€.

UWAGA

Urządzenie zasilane jest wysokim napięciem. Jego naprawą powinien zajmować się tylko przeszkolony personel. Nie wolno wkładać niczego do otworów wentylacyjnych. Może to spowodować porażenie prądem elektrycznym.

• Urządzenie przeznaczone jest do użytku tylko wewnątrz pomieszczeń. Należy chronić je przed zalaniem i wilgocią oraz wysoką temperaturą (dopuszczalny zakres wynosi 0 –40°C).
• Nie wolno stawiać na urządzeniu żadnych naczyń wypełnionych cieczami np.: szklanek.
• Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.

- Nie wolno używać oraz należy natychmiast odłączyć urządzenie od zasilania jeżeli:

1. widoczne są jakiekolwiek uszkodzenia urządzenia lub kabla zasilającego,
2. urządzenie upadło lub uległo podobnemu wypadkowi, który mógł spowodować jego uszkodzenie,
3. urządzenie działa nieprawidłowo.

W każdym z powyższych przypadków urządzenie musi zostać poddane naprawie przez odpowiednio wyszkolony personel.

• Nie wolno odłączać urządzenia z gniazda sieciowego ciągnąc za kabel zasilający, należy zawsze chwytać za wtyczkę.
• Do czyszczenia obudowy należy używać tylko suchej, miękkiej ściereczki. Nie wolno używać wody lub innych środków chemicznych.

- Dostawca oraz producent nie ponoszą odpowiedzialności za ewentualnie wynikłe szkody materialne lub uszczerbki na zdrowiu, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało niepoprawnie zainstalowane lub obsługiwane oraz było poddawane naprawom przez nieautoryzowany personel.

Po całkowitym zakończeniu eksploatacji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środowiska.

3 Zastosowanie

Cyfrowy wzmacniacz PA dysponuje mocą szczytową na poziomie 300 W i jest przeznaczony np. do zastosowań scenicznych oraz dyskotekowych. Po zwala na podłączenie do pięciu źródeł dźwięku i wybieranie odpowiedniego z nich za pomocą przełączników wejściowych.

4 Przygotowanie do pracy / Instalacja

Wzmacniacz jest przeznaczony do montażu w racku (482 mm / 19"), ale może pracować również jako urządzenie wolnostojące. W każdym przypadku należy zapewnić mu wystarczającą ilość miejsca wokół otworów wentylacyjnych pozwalającą na swobodną cyrkulację powietrza.

4.1 Montaż w racku

Aby zamontować urządzenie w stojaku rack, przykręcić dołączone uchwyty montażowe za pomocą śrub na bocznych ściankach wzmacniacza (rys. 3). Urządzenie ma wysokość 1 U (44,5 mm).

Ciepło generowane podczas pracy urządzenia musi zostać odprowadzone. W przeciwnym razie grozi to uszkodzeniem wzmacniacza oraz pozostałych urządzeń w stojaku. Należy zapewnić odpowiednią wentylację, w razie konieczności zamontować w stojaku wentylatory (np. DPVEN-03).

5 Podłączanie wzmacniacza

Wszelkich połączeń należy dokonywać przy wyłączonym wzmacniaczu!

1) Podłączyć źródła audio (np. odtwarzacz CD/ MP3, mikser, radio) do gniazd wejściowych (1, 10). W przypadku wykorzystywania gniazd RCA (10), lewy kanał należy podłączyć do białego gniazda, natomiast prawy kanał od czerwonego gniazda. Gniazdo 3,5 mm (1) przystosowane jest do sygnałów o niskim poziomie i nie zaleca się podłączać do niego źródeł wykorzystywanych ciągle.

2) Największą moc wyjściową uzyskuje się po podłączeniu głośników 4 Ω. Możliwe jest również podłączanie głośników 8 Ω, ale uzyska się wówczas niższą moc wyjściową

wzmacniacza. Minimalna zdolność mocowa RMS podłączanych głośników powinna wynosić:

dla głośników 4 Ω 125 W

dla głośników 8 Ω 75 W

Głośniki należy podłączać do gniazd spe- akon* (12) lub terminali (11). Możliwe jest równoczesne wykorzystywanie obu typów złączy, jednakże tylko w przypadku zastosowania głośników o impedancji 8 Ω.

* Konfiguracja styków wtyku, patrz rys. 2 Po włożeniu wtyku speakon do gniazda, należy przekręcić go zgodnie z ruchem wskazówek zegara, aż zostanie zablokowany. Aby odłączyć wtyk, należy najpierw przekręcić go w drugą stronę.

W przypadku wykorzystywania terminali, należy podłączać oznaczoną żyłę kabla głośnikowego do czerwonego terminala.

Na rys. 4 pokazano różne sposoby podłączania kilku głośników do jednego wyjścia. W każdym przypadku należy przestrzegać minimalnej mocy głośników oraz minimalnej dopuszczalnej impedancji podłączanego układu głośników, która wynosi 4 Ω.

3) Podłączyć kabel zasilający do gniazda (8) a następnie do gniazdka sieciowego (230V/50Hz).

6 Obstuga

Wskazówka: Aby uniknąć trzasku w głośnikach, należy włączać wzmacniacz na końcu, po wszystkich źródłach sygnału, natomiast wyłączać jako pierwszy.

1) Przed pierwszym włączeniem wzmacniacza, ustawić regulatory LEFT (4) oraz RIGHT (6) na zero. Następnie włączyć wzmacniacz przełącznikiem POWER (7). Zapali się dioda ON (5).

2) Za pomocą przełączników INPUT SELECT (3) wybrać odpowiednie wejście sygnałowe, z którego sygnał ma być wzmocniony. Aby uniknąć trzasku związanego z przełączaniem wejść, skręcić regulatory głośności przed przełączeniem.

3) Ustawić żądany poziom głośności regulatorami LEFT oraz RIGHT. W przypadku przesterowania zapali się czerwona dioda CLIP (5).

Należy wówczas skręcić odpowiednio regulatory głośności.

UWAGA

Nigdy nie ustawiać bardzo dużej głośności wzmacniacza! Stały, bardzo wysoki poziom dźwięku może uszkodzić narząd słuchu. Ucho ludzkie adaptuje się do wysokiego poziomu dźwięku, który po pewnym czasie nie jest już percepowany jako wysoki. Dlatego nie wolno przekraczać raz już ustawionego maksymalnego poziomu głośności.

4) W przypadku podłączania przenośnego od- twarzacza do gniazda 3,5 mm PLAYER (1), ustawić odpowiednią czułość wejścia regulatorem GAIN (2). Pozwoli to na zmniejszenie różnicy między poziomami sygnału z tego wejścia oraz wejść INPUT 1 – 4 (10). Odpowiednie ustawienie czułości wejścia umożliwia ponadto uzyskanie wyższej mocy wyjściowej.

7 Obwody zabezpieczające

Obwody zabezpieczające służą do ochrony wzmacniacza oraz głośników przed uszkodzeniem. Włączenie zabezpieczenia sygnalizowane jest zapaleniem się diody PROTECT (5) oraz wyciszeniem wzmacniacza:

1. w przypadku zwarcia wyjść głośnikowych
2. w przypadku przegrzania wzmacniacza (zapala się również dioda OVERHEAT.)

W sytuacji kiedy dioda PROTECT świeci ciągle, należy wyłączyć wzmacniacz i usunąć przyczynę usterki.

Dzięki dodatkowym obwodom zabezpieczającym, wyłączenie wzmacniacza następuje również w przypadku zakłóceń w napięciu zasiającym. Po powrocie do standardowej wartości, wzmacniacz włączy się ponownie.

8 Specyfikacja

Moc wyjściowa RMS

Stereo 4Ω:....2 × 125 W

Stereo 8Ω:....2 × 75 W

Max moc wyjściowa: ..... 300W

Wejścia

INPUT 1-4: ..... 1V/23kΩ, RCA

PLAYER: 90 mV - 1 V/46 kΩ, gniazdo 3,5 mm

Pasmo przenoszenia: ..... 20 – 20 000 Hz

Stosunek S/N: ....> 100 dB (ważony A)

Tłumienie przestłuchu: . . . . > 56 dB

THD: .... <0,05%

Zasilanie: 230V/50Hz

Pobór mocy: 350VA max

Zakres temperatur: ..... 0–40 °C

Wymiary (S × W × G): . . . 482 × 44 × 268 mm, 1 U

Waga: 5 kg

Z zastrzeżeniem możliwości zmian.
