GR800 - Climatiseur PROLINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	8000 BTU/h
Consommation énergétique	Classe énergétique A
Dimensions (L x l x H)	30 x 30 x 70 cm
Poids	25 kg
Niveau sonore	54 dB
Fonctionnalités supplémentaires	Déhygrométrie, mode ventilateur, télécommande
Installation	Facile, sans besoin d'outils
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Système de protection contre la surchauffe
Garantie	2 ans
Informations utiles	Idéal pour des pièces jusqu'à 30 m²

FOIRE AUX QUESTIONS - GR800 PROLINE

Comment installer le climatiseur PROLINE GR800 ?

Pour installer le climatiseur PROLINE GR800, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'unité est placée sur une surface plane et stable, à l'écart des obstructions. Connectez les tuyaux de drainage et d'alimentation en fonction des indications.

Quel est le niveau sonore du PROLINE GR800 ?

Le PROLINE GR800 fonctionne à un niveau sonore de 65 dB, ce qui est considéré comme modéré pour un climatiseur. Il est recommandé de l'utiliser dans des espaces où le bruit n'est pas un problème.

Quelle est la superficie recommandée pour le PROLINE GR800 ?

Le PROLINE GR800 est recommandé pour des pièces allant jusqu'à 30 m². Pour des espaces plus grands, il peut être nécessaire d'utiliser plusieurs unités ou un modèle plus puissant.

Comment nettoyer le filtre du climatiseur PROLINE GR800 ?

Pour nettoyer le filtre, retirez-le de l'unité, puis lavez-le à l'eau tiède avec un peu de détergent. Rincez soigneusement et laissez sécher à l'air avant de le réinstaller.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez d'abord si le filtre est propre. Si le filtre est encrassé, nettoyez-le. Assurez-vous également que les fenêtres et les portes de la pièce sont fermées. Si le problème persiste, contactez le service client.

Le PROLINE GR800 peut-il être utilisé comme chauffage ?

Non, le PROLINE GR800 est uniquement un climatiseur, il ne dispose pas de fonction de chauffage.

Quelle est la consommation énergétique du PROLINE GR800 ?

Le PROLINE GR800 a une consommation énergétique de 800 W lorsqu'il fonctionne en mode refroidissement. Vérifiez l'étiquette énergétique pour plus de détails sur son efficacité.

Comment programmer le thermostat du PROLINE GR800 ?

Pour programmer le thermostat, utilisez le panneau de contrôle ou la télécommande fournie. Sélectionnez la température souhaitée et le mode de fonctionnement, puis appuyez sur 'OK' pour enregistrer vos paramètres.

Le PROLINE GR800 nécessite-t-il un entretien régulier ?

Oui, il est recommandé de nettoyer le filtre chaque mois et de faire vérifier l'appareil par un professionnel au moins une fois par an pour assurer son bon fonctionnement.

MODE D'EMPLOI GR800 PROLINE

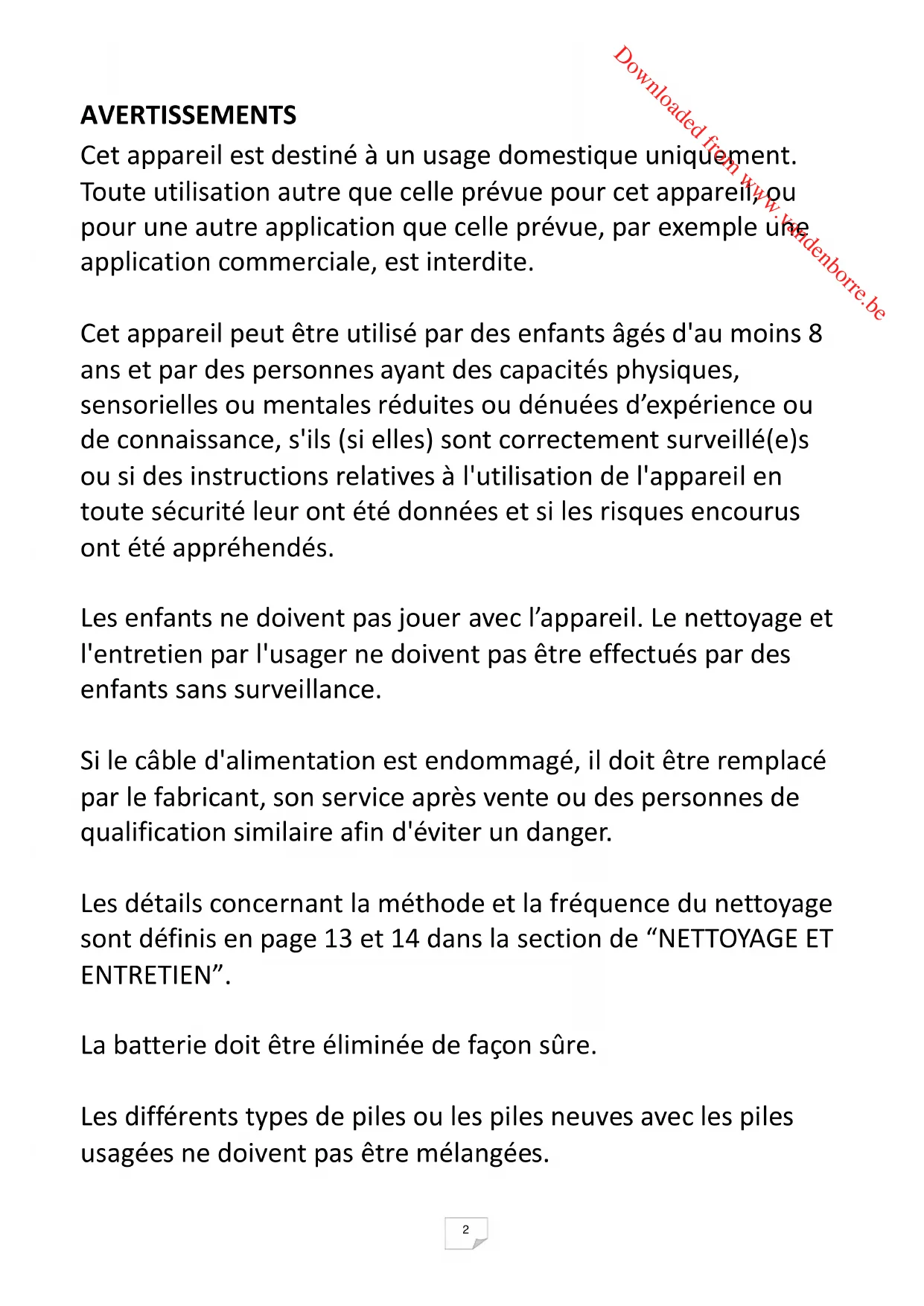

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 13 et 14 dans la section de “NETTOYAGE ET ENTRETIEN”.

La batterie doit être éliminée de façon sûre.

Les différents types de piles ou les piles neuves avec les piles usagées ne doivent pas être mélangées.

Utiliser uniquement des piles du même type que celle recommandées par le fabricant.

Les piles doivent être installées en respectant la polarité +/-

Les piles usagées doivent être enlevées de l'appareil.

Il convient d'attirer l'attention sur les problèmes

d'environnement dus à la mise au rebut des piles usagées de façon sure. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement).

Les piles (piles installées) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Le fluide frigorigène utilisé dans cet appareil est un gaz à effet de serre fluoré qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère.

Le R-410A utilisé dans cet appareil est un gaz à effet de serre fluoré relevant du protocole de Kyoto, qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère. Son potentiel de réchauffement global est 1975.

CONSIGNES DE SÉCURITÉ IMPORTANTES

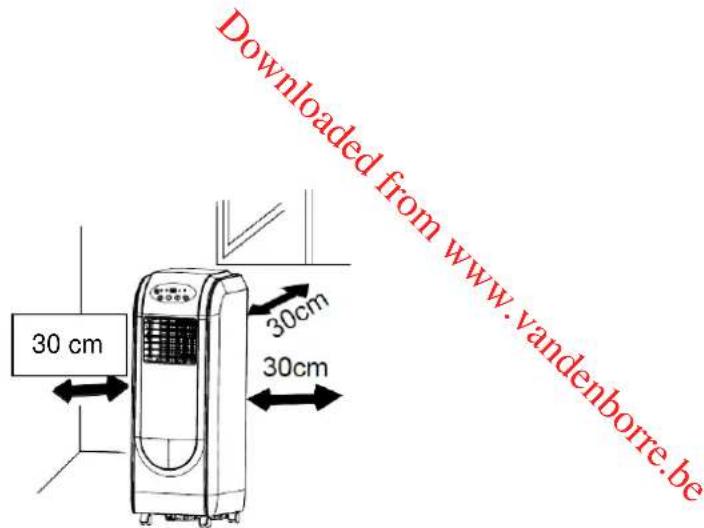

- Utilisez l'appareil exclusivement à la verticale sur une surface horizontale et plane, à 30 cm au minimum de tous les murs et objets.

Downloaded from www.vandenborre.be 30 cm 30cm 30cm

• Éteignez et débranchez l'appareil quand vous ne l'utilisez pas et avant de le nettoyer.
• Transportez et rangez l'appareil exclusivement en position verticale.
• Placez toujours l'appareil sur une surface horizontale et stable.
• Ne couvrez pas et ne bouchez pas les grilles d'entrée et de sortie d'air.
• N'utilisez pas l'appareil dans les pièces humides, par exemple dans les salles de bain et les buanderies, pour éviter un risque de choc électrique.
• Ne placez pas d'objet sur l'appareil.
• N'utilisez pas l'appareil avec les mains mouillées ou humides.
• N'utilisez pas l'appareil en présence de substances ou vapeurs inflammables, par exemple de l'alcool, des insecticides, de l'essence, etc.
• N'allumez pas et n'éteignez pas l'appareil avec sa fiche secteur. Utilisez TOUJOURS le panneau de contrôle pour allumer et éteindre l'appareil.
  • L'appareil doit toujours être utilisé avec ses filtres.

Manipulation et utilisation des piles

Piles de la télécommande :

• Les piles ne doivent être changées que par les adultes. Ne laissez pas les enfants utiliser la télécommande si le couvercle du logement des piles n'est pas refermé.
• Si la polarité des piles n'est pas respectée, il y a un risque d'incendie et de détérioration de la télécommande.
• Remplacez la pile uniquement par une pile du même type. La télécommande fonctionne avec deux piles AAA de 1,5 V qui sont accessibles et peuvent être remplacées.

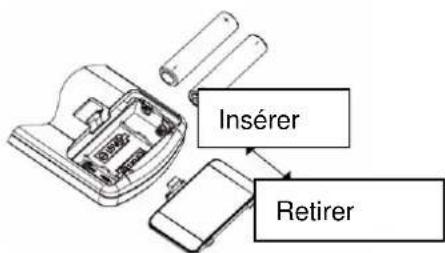

Insertion des piles dans la télécommande

1. Ouvrez le couvercle du logement des piles.
2. Insérez deux piles en veillant à respecter la polarité indiquée par les signes + et -.
3. Refermez le couvercle du logement des piles.

Insérer Retirer

Pour éviter de perdre la télécommande, remettez-la toujours dans le boîtier de rangement sur l'appareil quand vous ne l'utilisez pas.

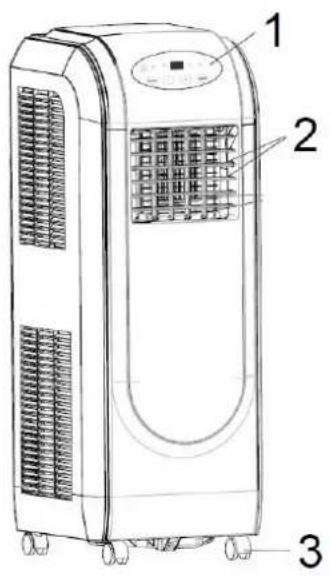

DESCRIPTION

Devant

Raccord d'évacuation

1. Panneau de contrôle
2. Déflecteurs

3. Roulettes

4. Boîtier de rangement de la télécommande

5. Cordon d'alimentation
6. Filtre
7. Grilles d'entrée d'air supérieures
8. Grilles d'entrée d'air inférieures

Adaptateur d'évacuation

Bouchon en caoutchouc

Colliers de fixation de tuyau (2)

Tuyau de vidange

PROLINE + MODE 28.000V

GR800 Télécommande

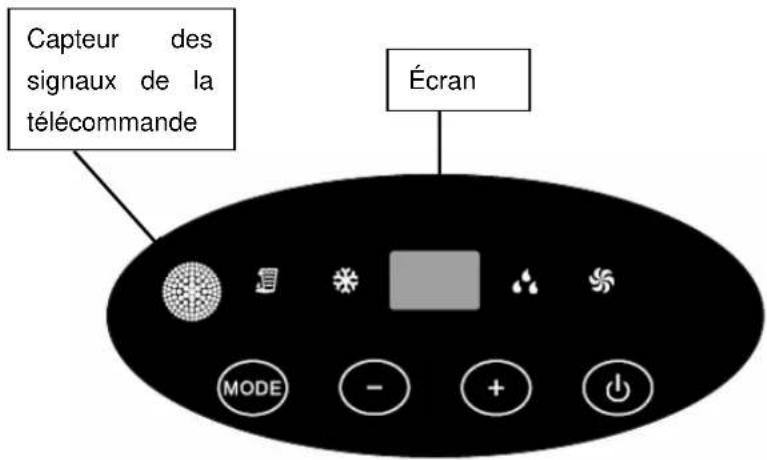

Panneau de contrôle

GR800

Capteur des signaux de la télécommande Écran

Touches :

MODE Sélectionner le mode

+/- Régler la température

Marche/Arrêt

Voyants :

Réservoir d'eau plein

Mode Rafraîchir

Mode Déshumidifier

Mode Ventilation Seule

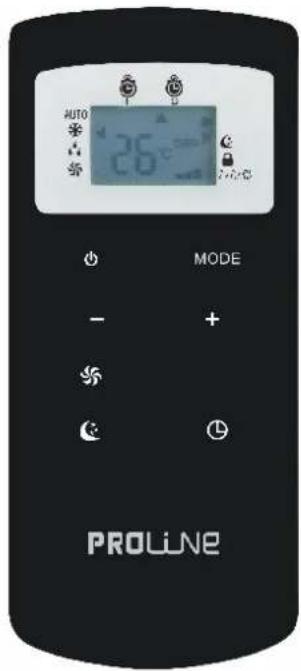

Télécommande

AUTO 25°C MODE - + PROLINE

Touches :

Marche/Arrêt

MODE Sélectionner le mode

Régler la température ou le délai

Vitesse de ventilation

Mode Nuit

Régler la minuterie

Flèches sur l'écran de la

télécommande : AUTO

Mode Rafraîchir

Mode Déshumidifier

Mode Ventilation Seule

Mode Auto

Minuterie d'allumage

Minuterie d'extinction

Mode Nuit

Verrou

Vitesse de

ventilation

INSTALLATION

Cet appareil est un climatiseur mobile qui peut être déplacé d'une pièce à l'autre.

Installation du tuyau d'évacuation

Les adaptateurs et le tuyau d'évacuation doivent être installés ou désinstallés en fonction de l'utilisation.

Pour les modes RAFRAÎCHIR et AUTO	Installez les adaptateurs et le tuyau d’évacuation
Pour les modes VENTILATION et DÉSHUMIDIFIER	Désinstallez les adaptateurs et le tuyau d’évacuation

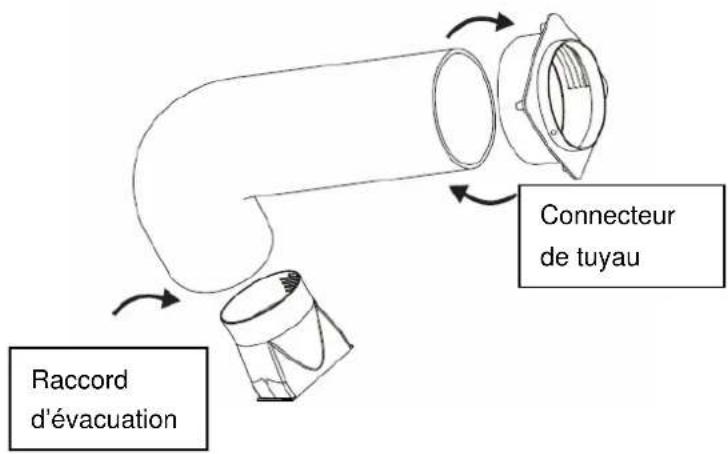

1. Vissez les raccords d'évacuation et de tuyau sur les deux extrémités du tuyau d'évacuation.

Raccord d'évacuation Connecteur de tuyau

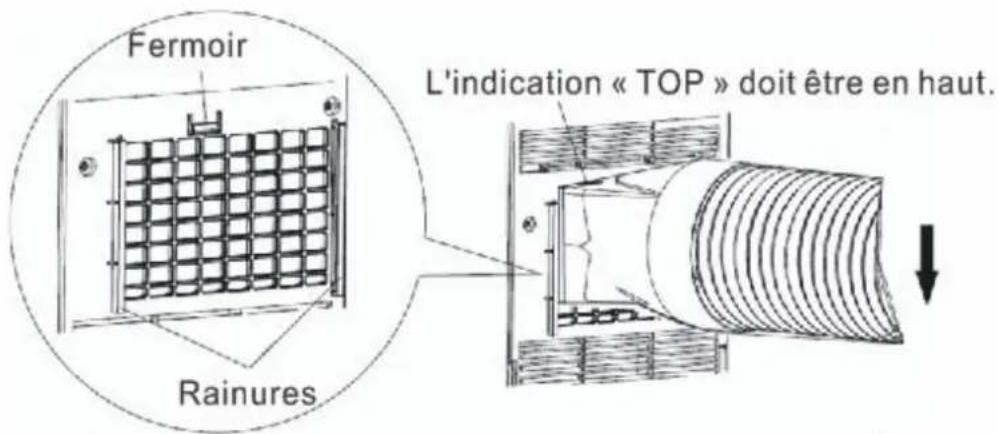

1. Insérez le raccord d'évacuation dans la sortie d'air au dos de l'appareil jusqu'à entendre un déclic.

Fermoir Rainures L'indication « TOP » doit être en haut.

1. Déployez le tuyau et vissez l'adaptateur d'évacuation sur le raccord de tuyau.

- REMARQUE : Le tuyau peut être allongé, mais il est préférable d'utiliser la longueur la plus courte pour accroître l'efficacité.

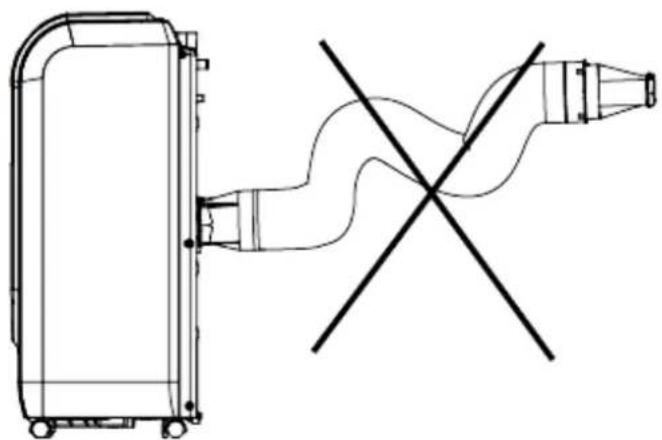

• IMPORTANT : NE PLIEZ PAS LE TUYAU.

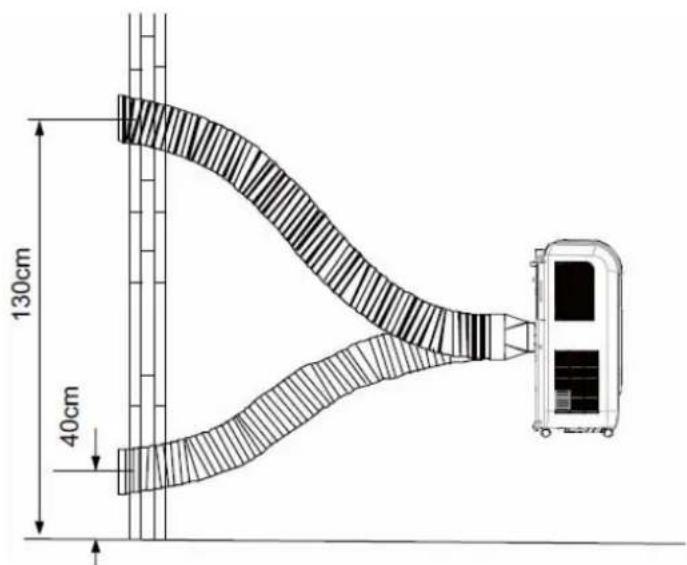

Installer le tuyau d'évacuation dans un mur

1. Placez l'adaptateur d'évacuation contre le mur et marquez son emplacement.
2. Percez un trou dans le mur avec les outils et équipements de sécurité requis.
3. Placez l'adaptateur d'évacuation sur le mur et marquez l'emplacement des quatre trous.
4. Percez les quatre trous dans le mur et enfoncez des chevilles à expansion dans les trous.
5. Fixez l'adaptateur d'évacuation sur le mur en insérant et en vissant quatre vis.

130cm 40cm

Branchez l'appareil dans une prise électrique. L'appareil se met en veille.

Allumer l'appareil

Appuyez sur pour allumer l'appareil. Appuyez à nouveau sur pour mettre l'appareil en veille.

Sélectionner le mode de fonctionnement

Appuyez plusieurs fois sur MODE pour sélectionner le mode de fonctionnement : automatique, rafraîchir, déshumidifier ou ventilation seule.

REMARQUE : Le mode Auto ne peut être sélectionné qu'avec la télécommande.

Le voyant/indicateur du mode sélectionné s'allume/s'affiche.

Régler la température

Appuyez plusieurs fois sur +/- pour régler la température.

L'écran affiche la température que vous avez réglée dans le mode rafraîchir ( ).

Plage de réglage de la température :

30^ C max.

16^ C min.

Régler la vitesse de ventilation (télécommande uniquement)

Appuyez plusieurs fois sur pour sélectionner la vitesse de ventilation. L'indicateur correspondant à la vitesse de ventilation sélectionnée s'affiche sur l'écran de la télécommande pour indiquer la vitesse de ventilation à l'utilisateur.

Dans les modes auto, rafraîchir ( ) et ventilation seule ( ), vous pouvez sélectionner la vitesse Auto, lente, moyenne et rapide.

REMARQUE :

• Quand est affiché sur l'écran de la télécommande dans le mode rafraîchir, la vitesse de ventilation correspond à la vitesse rapide.
• Dans le mode déshumidifier (O), la vitesse de ventilation ne peut pas être réglée.

Régler la minuterie (télécommande uniquement)

Programmer la minuterie pour allumer l'appareil quand il est éteint.

Appuyez sur 📊. L'indicateur de minuterie d'allumage se met à clignoter.

Appuyez plusieurs fois brièvement ou longuement sur les touches +/- pour modifier le délai par incrément de 30 minutes jusqu'à 10 heures, puis par incrément de 1 h jusqu'à 24 heures.

Appuyez sur pour confirmer, l'indicateur de minuterie d'allumage s'arrête de clignoter. La minuterie démarre. Une fois le délai réglé écoulé, l'appareil s'allume automatiquement.

Programmer la minuterie pour éteindre l'appareil quand il est allumé.

Appuyez sur 📊. L'indicateur de la minuterie d'arrêt s'allume.

Appuyez plusieurs fois brièvement ou longuement sur les touches +/- pour modifier le délai par incrément de 30 minutes jusqu'à 24 heures.

Appuyez sur pour confirmer, l'indicateur de minuterie d'arrêt s'arrête de clignoter. La minuterie démarre. Une fois le délai réglé écoulé, l'appareil s'éteint automatiquement.

Annuler le réglage de la minuterie

Appuyez sur jusqu'à ce que l'indicateur de la minuterie d'allumage/arrêt disparaisse de l'écran de la télécommande.

Mode Nuit

Le mode nuit adapte la température réglée de l'appareil aux besoins thermiques du corps endormi.

Appuyez sur la touche pour activer le mode nuit. L'indicateur du mode nuit s'affiche sur l'écran de la télécommande.

La température réglée augmente de 1°C après 30 minutes et elle augmente à nouveau de 1°C (2°F) après 1 heure.

REMARQUE : Cette fonction n'est pas disponible dans les modes ventilation seule et déshumidifier.

Pour désactiver le mode nuit, appuyez sur la touche . L'indicateur du mode nuit disparait de l'écran de la télécommande.

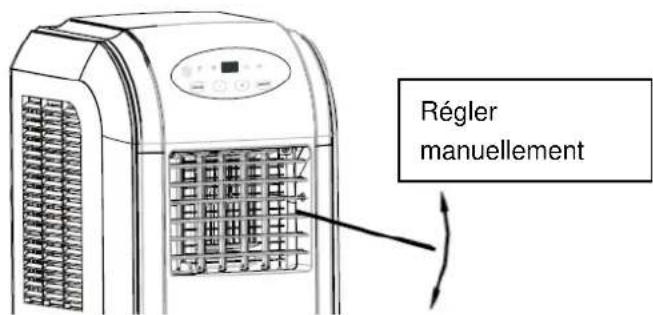

Régler l'orientation du flux d'air

Modifiez l'orientation des déflecteurs horizontaux pour régler le flux d'air.

Régler manuellement

Verrouiller (télécommande uniquement)

Appuyez simultanément sur + et – pour verrouiller les réglages actuels et éviter les changements involontaires. Quand le verrou est activé, la télécommande de réagit plus à aucune action. L'indicateur de verrouillage s'affiche sur l'écran de la télécommande.

Appuyez à nouveau simultanément sur + et — pour déverrouiller. L'indicateur de verrouillage disparait de l'écran de la télécommande.

Changer l'affichage de la température (télécommande uniquement)

Dans le mode veille, appuyez simultanément sur – et MODE pour basculer entre l'affichage de la température en degrés Celsius ou Fahrenheit.

VIDANGE

Dans des conditions d'humidité élevée, il peut être nécessaire de vider le réservoir d'eau interne. Quand le réservoir d'eau interne est plein, l'écran affiche « H8 » et l'indicateur clignote. L'appareil s'arrête de rafraîchir/déshumidifier.

Avant d'allumer l'appareil, insérez le bouchon en caoutchouc dans l'orifice de vidange inférieur ou raccordez le tuyau de vidange fourni sur l'orifice de vidange.

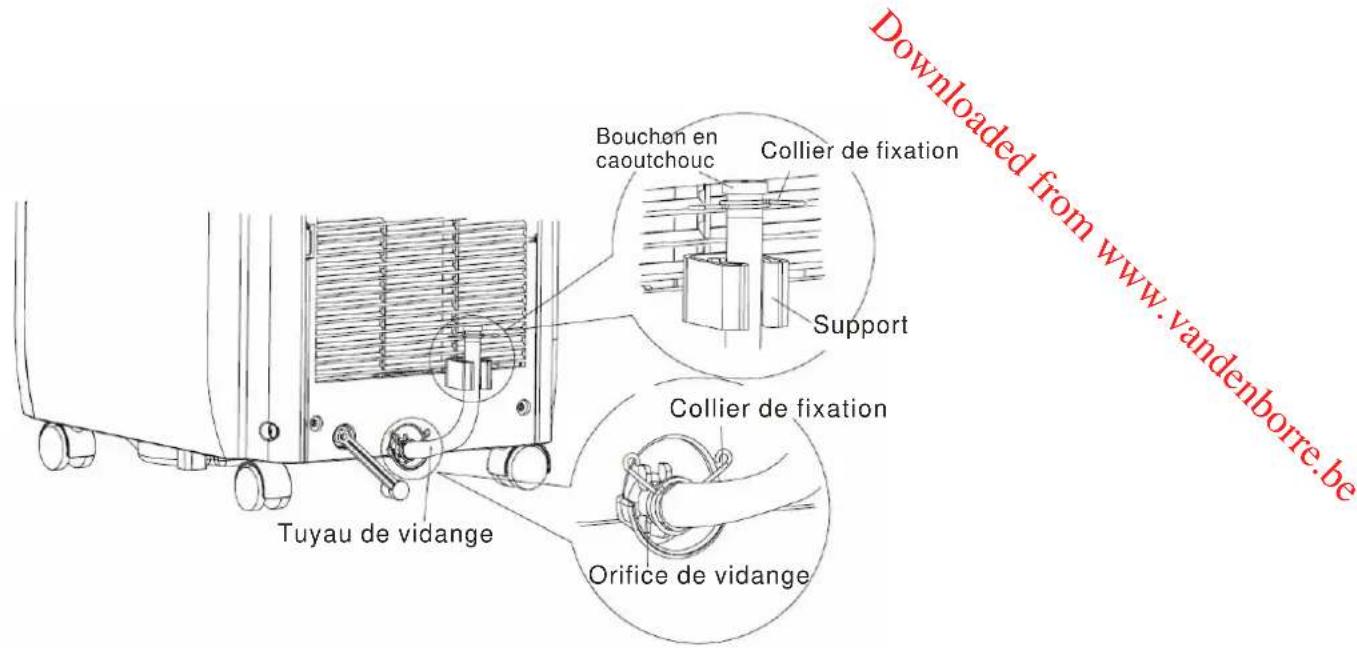

Raccorder le tuyau de vidange fourni sur l'orifice de vidange :

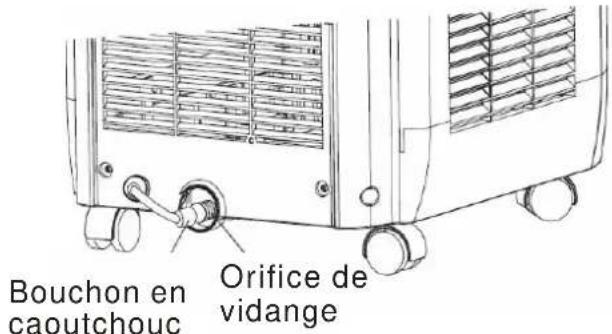

1. Retirez le bouchon en caoutchouc de l'orifice de vidange inférieur.

Bouchon en caoutchouc Orifice de vidange

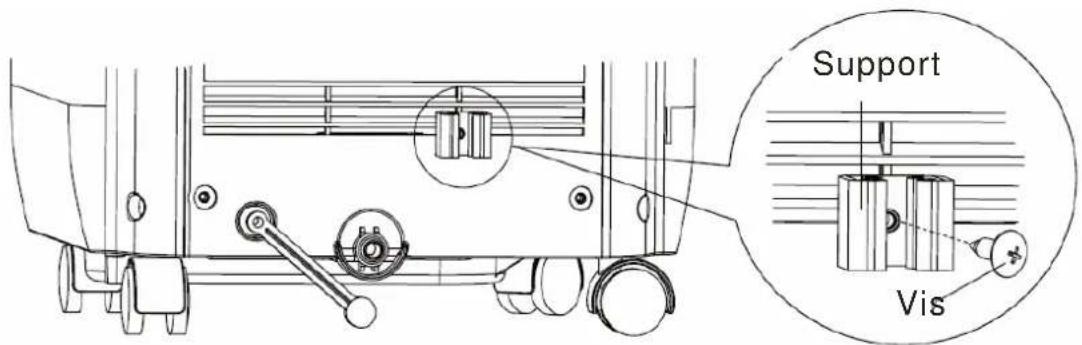

1. Fixez le support sur la grille d'entrée d'air inférieure avec la vis fournie.

1. Vissez l'une des extrémités du tuyau de vidange sur l'orifice de vidange et fixez-le avec un collier de fixation.

2. Attachez le tuyau de vidange sur le support. Attachez-le avec un collier de fixation et attachez le bouchon en caoutchouc sur l'autre extrémité du tuyau de vidange.

Downloaded from www.vandenborre.be Bouchon en caoutchouc Collier de fixation Support Collier de fixation Orifice de vidange Tuyau de vidange

Vider le réservoir d'eau :

1. Éteignez l'appareil et débranchez sa fiche de la prise secteur.
2. Placez un récipient sur le sol sous l'orifice de vidange inférieur.
3. Retirez le bouchon en caoutchouc de l'orifice de vidange et laissez l'eau s'écouler complètement.

- Si un tube de vidange est utilisé, procédez comme suit :

1) Retirez le tuyau de vidange du support.
2) Enlevez le bouchon en caoutchouc du tuyau de vidange.
3) Placez le tuyau de vidange dans une bassine.

1. Réinstallez le bouchon en caoutchouc ou le tuyau de vidange, branchez la fiche de l'appareil dans une prise électrique, puis allumez l'appareil.

- « H8 » disparaît de l'écran.

NETTOYAGE ET ENTRETIEN

Éteignez l'appareil et débranchez-le de la prise secteur avant de le nettoyer. Pour maximiser l'efficacité de l'appareil, nettoyez-le régulièrement.

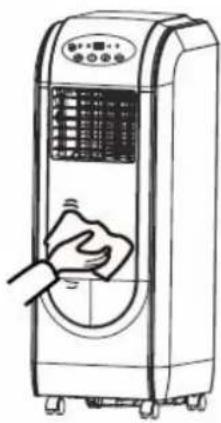

Nettoyer le boîtier

Nettoyez le boîtier avec un chiffon légèrement humide. N'utilisez jamais de nettoyant chimique ou abrasif.

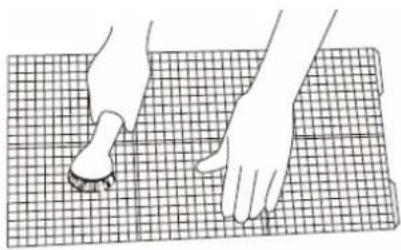

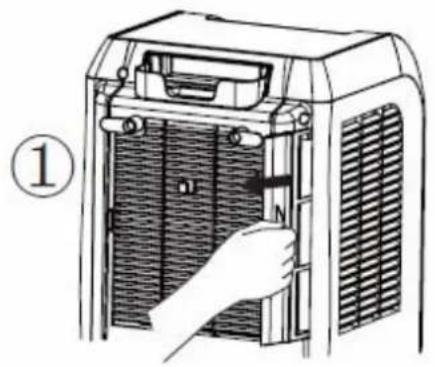

Nettoyer les filtres

- Retirez les filtres.

- Les filtres doivent être régulièrement nettoyés. Aspirez les filtres avec un aspirateur ou tapotez-les pour en enlever les poussières et saletés, puis rincez-les soigneusement à l'eau courante. Séchez-les intégralement avant de les remettre en place.

REMARQUE : N'utilisez jamais le climatiseur sans les filtres.

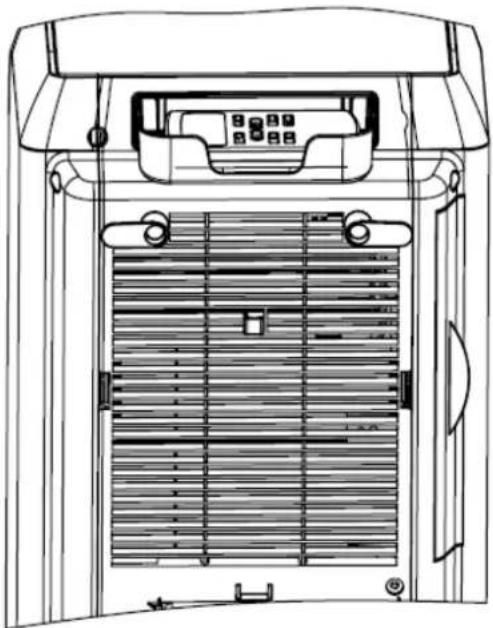

Rangement

- Videz intégralement l'eau contenue dans l'appareil (s'il y en a), puis faites-le fonctionner dans le mode ventilation seule quelques heures afin de sécher intégralement l'intérieur de l'appareil.

- Nettoyez le filtre.

- Rangez le cordon d'alimentation comme montré.

- Retirez les piles de la télécommande, puis placez-la dans le boîtier de rangement au dos de l'appareil.

- Rangez l'appareil dans un endroit sec.

N'essayez pas de réparer ni de démonter le climatiseur vous-même.

Problème	Cause possible	Solution possible
Le climatiseur ne fonctionne pas.	Il n’y a pas d’alimentation.	Branchez l’appareil dans une prise électrique fonctionnelle, puis allumez-le.
	« H8 » s’affiche.	Videz le réservoir d’eau interne.
La capacité de rafraîchissement du climatiseur semble faible.	La pièce est exposée à la lumière directe du soleil.	Fermez les rideaux.
	Des fenêtres ou des portes sont ouvertes. Il y a de nombreuses personnes ou une source de chaleur dans la pièce.	Fermez les portes et les fenêtres. Retirez les sources de chaleur. Utilisez un climatiseur supplémentaire.
	Le filtre est sale.	Nettoyez le filtre.
	Les entrées ou les sorties d’air sont bouchées.	Enlevez les objets les bouchant.
	La température de la pièce est inférieure à la température réglée.	Modifiez le réglage de température.
Le climatiseur est bruyant.	L’appareil n’est pas à l’horizontale.	Placez l’appareil sur une surface plane et rigide (cela permet de réduire les vibrations).
La télécommande ne fonctionne pas.	Elle est trop éloignée de l’appareil.	Veillez à correctement pointer la télécommande vers le panneau de contrôle de l’appareil.
	Les signaux de la télécommande ne sont pas détectés par le panneau de contrôle.
	Les piles sont usées.	Changez les piles.

Codes d'erreur

E5	Protection contre les surtensions basse pression.	Débranchez l’appareil, puis rallumez-le après 10 minutes. Si le problème persiste, contactez un technicien qualifié local.
F1	Dysfonctionnement du capteur de température ambiante.	Contactez un technicien qualifié local.
F2	Dysfonctionnement du capteur de température de l’évaporateur.	Contactez un technicien qualifié local.

SPÉCIFICATIONS TECHNIQUES

Puissance frigorifique nominale ( P_rated frigorifique)	GR800: 2,3kW
Puissance frigorifique absorbée nominale ( P_EER )	GR800: 0,9kW
Coefficient d'efficacité énergétique nominal (EERd)	2,6
Consommation d'électricité en « arrêt par thermostat » ( P_TO )	89,2W
Consommation d'électricité en mode « veille » ( P_SB )	0,276W
Consommation d'électricité pour un appareil de refroidissement à simple conduit (QSD)	GR800: 0,9kWh/h
Potentiel de réchauffement planétaire (PRP)	1975 kg CO_2 ekv.
Pression (refoulement/aspiration)	GR800: 3,8 / 1,7 MPa
Pression maximale autorisée	GR800: 4,3 MPa
Poids	24 kg
Réfrigérant R410A
Quantité de réfrigérant	GR800: 0,46kg
Niveau de puissance acoustique	65 dB(A)
Classe énergétique( A^+++ ......D, A^+++ = économique D = moins économique)	A

En raison des modifications et améliorations apportées à nos produits, de petites incohérences peuvent apparaître dans cette notice d'utilisation. Veuillez nous excuser pour la gène occasionnée.
