GR 80 W BLANC - Climatiseur PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Marque	PROLINE
Modèle	GR 80 W BLANC
Alimentation	220-240 V ~ 50 Hz
Puissance de refroidissement	8000 BTU/h (1100 W)
Consommation électrique (refroidissement)	890 W
Débit d'air	290 m³/h
Niveau sonore	56 dB(A)
Réfrigérant	R410A (0,39 kg)
Poids net	23,5 kg
Modes de fonctionnement	AUTO, CLIMATISEUR, DÉSHUMIDIFICATION, VENTILATEUR
Télécommande	Oui (piles AAA 2x1,5V)
Minuterie	30 min à 24 h
Fonction sommeil	Oui
Verrouillage des touches	Oui
Direction du flux d'air	Volets horizontaux et verticaux réglables
Longueur du tuyau d'évacuation	50 cm à 1,5 m (extensible)
Entretien	Nettoyage du filtre et vidange du réservoir
Sécurité	Arrêt automatique réservoir plein (affichage H8)
Usage	Domestique
Installation	Fenêtre ou traversée murale

FOIRE AUX QUESTIONS - GR 80 W BLANC PROLINE

Comment utiliser la télécommande ?

La télécommande fonctionne avec deux piles AAA de 1,5V. Pour changer les piles, ouvrez le couvercle, retirez les piles usagées, insérez les neuves en respectant la polarité. Utilisez les boutons MODE pour sélectionner le mode, +/- pour régler la température, et ON/OFF pour allumer/éteindre.

Que faire si l'écran affiche H8 ?

Le code H8 indique que le réservoir d'eau de condensation est plein. Éteignez l'appareil, placez un récipient sous le trou de vidange, retirez le bouchon en caoutchouc pour évacuer l'eau, puis remettez le bouchon. Le témoin disparaît.

Comment nettoyer le filtre à air ?

Débranchez l'appareil. Retirez le filtre, aspirez la poussière ou tapotez-le, puis rincez à l'eau claire. Laissez sécher complètement avant de le remettre en place. Ne faites jamais fonctionner l'appareil sans filtre.

Comment installer le tuyau d'évacuation ?

Assemblez les adaptateurs fournis (A, B, C, D) : reliez l'adaptateur climatiseur-tuyau (A) au tuyau (B), puis la bague de raccordement (C) et l'adaptateur externe (D). Connectez l'ensemble à la sortie d'air arrière. Le tuyau est extensible de 50 cm à 1,5 m ; utilisez-le à sa longueur minimale pour une meilleure efficacité.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que les fenêtres et portes sont fermées, qu'aucun appareil de chauffage ne fonctionne, que le filtre à air est propre, et que la température réglée est suffisamment basse. Si le problème persiste, faites appel à un réparateur qualifié.

Comment régler la minuterie ?

Sur la télécommande, appuyez sur le bouton Minuterie. Pour une mise en marche automatique, réglez le délai avec +/- (icône ON) et confirmez. Pour un arrêt automatique, sélectionnez l'icône OFF. La minuterie peut être réglée de 30 minutes à 24 heures.

Comment changer les piles de la télécommande ?

Ouvrez le couvercle du compartiment piles, retirez les piles usagées, insérez deux piles AAA de 1,5V en respectant les polarités (+/-), puis refermez. N'utilisez que des piles du même type.

Que signifie le code d'erreur E5 ?

Le code E5 indique une instabilité de l'alimentation électrique. Coupez l'alimentation, attendez 10 minutes, puis rallumez l'appareil. Si l'erreur persiste, contactez un réparateur qualifié.

Comment vidanger l'eau de condensation ?

Lorsque le réservoir est plein (affichage H8), éteignez l'appareil, placez un récipient sous le trou de vidange, retirez le bouchon en caoutchouc (sur le trou ou le tuyau de vidange). L'eau s'écoule. Remettez le bouchon après vidange.

Puis-je utiliser un tuyau d'évacuation plus long ?

Non, n'essayez pas de remplacer ou de prolonger le tuyau d'évacuation fourni. Une longueur excessive perturbe le fonctionnement de l'appareil. Utilisez le tuyau d'origine avec une longueur maximale de 1,5 m.

MODE D'EMPLOI GR 80 W BLANC PROLINE

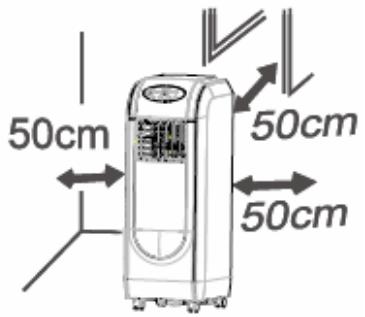

• Cet apparéil doit toujours être posé debout, sur une surface plane et régulière ; aucun mur ou objet ne doit être situé à moins de 50 cm.

Ne jetez pas les batteries dans un feu, le danger d'explosion.

• Ne posez:aún objet sur l'appareil et ne bloquez pas l'arrivée et la sortie d'air.
• Éteignez et débranche l'appareil après usage et avant de le nettoyer.
• Ne débranchez jamais l'appareil en tirant sur le cable, tirez toujours sur la prise male.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil est uniquement conçue pour un usage domestique / des menages. Un usage commercial ou tout autre usage pour lequel la machine n'est pas conçue pourrait annuler la garantie et pourrait être dangereux.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Manipulation et utilisation des piles

Piles de la télécommande :

• Les piles doivent impérativement être changées par un adulte. Ne laisserze pas un enfant utiliser la télécommande si le couvercle du compartment à piles n'est pas en place.
• Si les piles ne sont pas placées dans le bon sens, le produit risque d'être endommagé, voire même de prendre feu.
• Une pile doit toujours être remplaçaée par une pile du même type. La télécommande fonctionne avec deux piles AAA de 1,5V. Ces piles sont accessibles et peuvent être changées.
• Piles ne doivent pas'être jetés avec les ordures menagères, elles doivent être prises à votre point de recyclage local.
• Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de revendeur, afin de protégger l'environnement.
• Un averissement selon lequel les batteries (bloc de batteries ou batteries installées) ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

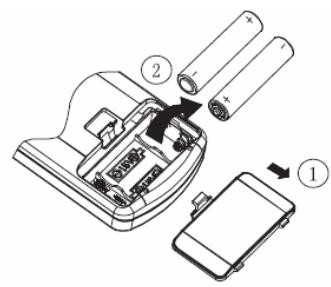

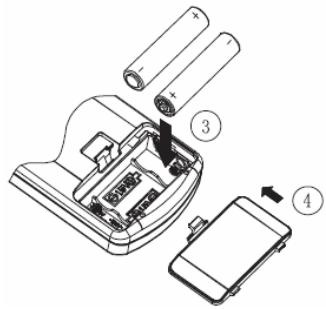

Changement des piles de la télécommande

① Ouvrez le couvercle du compartment des piles.
② Retirez les piles usagées.
③ Insérez les deux piles, en faisant attention à bien respecter les indications de polarité +/-. Si les piles ne sont pas placées correctement, la télécommande ne fonctionnera pas.
④ Remettez en place le couvercle du compartment des piles.

Afin d'eviter de perdre la télécommande, remettez-la toujours dans la boîte prévue à cet effet après usage.

DESCRIPTION

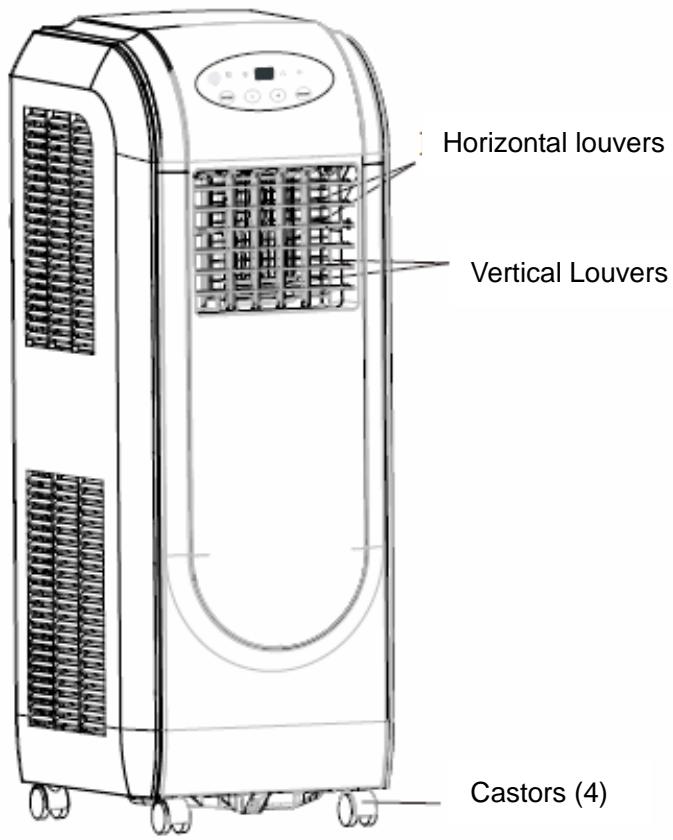

Vue avant

Horizontal louvers = Volets horizontalaux

Vertical louvers = Volets verticaux

Remote control box = Boîte de la télécommande

Filters = Filtres

Exhaust air outlet = Sortie d'air

Lower air inlet = Arrivée d'air (basse)

Upper air inlet = Arrivée d'air (haute)

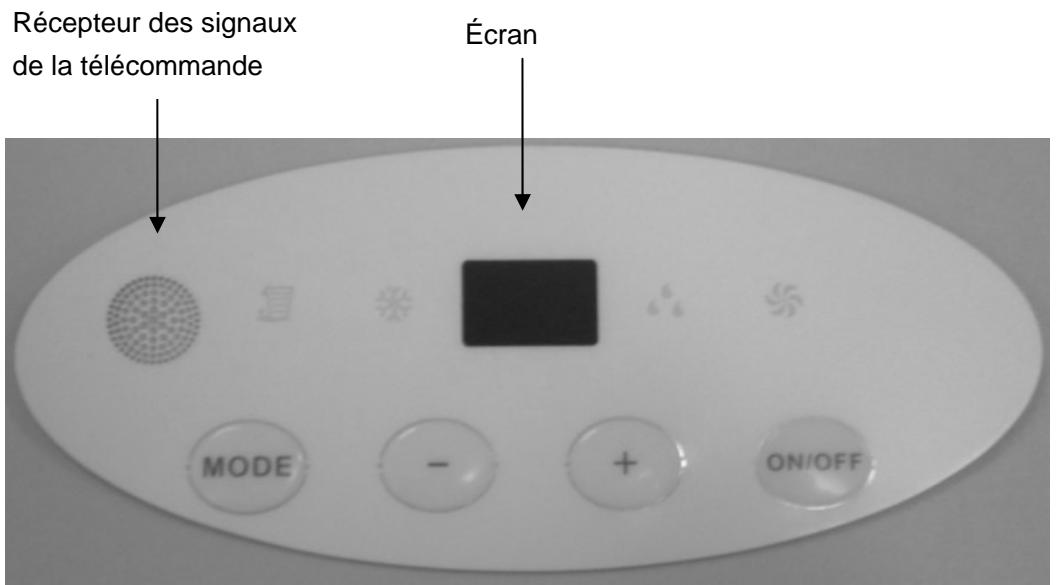

PANNEAU DE CONTRÔLÉ

Boutons :
MODE

• / - : Réglage température/minuterie

ON/OFF : Allumer et éteindre l'appareil.

Témoins lumineux :

Réservoir plein

Mode climatiseur

Mode déshumidification

Modeventilaturer

FONCTIONNEMENT

Chacune des fonctions de l'appareil peut être activée aussi bien avec la télécommande qu'avce le panneau de contrôle situé sur l'appareil.

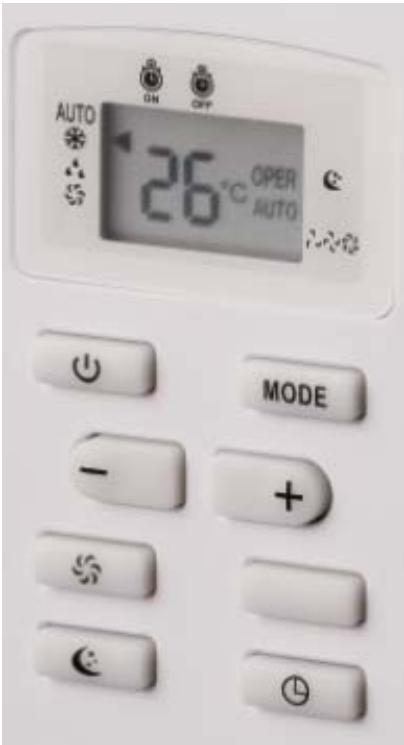

UTILISATION DE LA TÉLECOMMANDE

Bouton Marche/Arrêt

MODE: Appuyez de manière repétée sur ce bouton pour selectionner le mode de fonctionnement souhaité.

AUTO

CLIMATISEUR

DÉSHUMIDIFICATION

VENTILATEUR

Remarque : Dans le mode AUTO, la température n'est pas affichée. La température par défaut est 25^

• / - : Appuyez de manière répétée sur + / - pour régler la température souhaitée (de 16^ à 30^ ).

Pour passer de l'affichage de température en °C à l'affichage en °F et vice-versa, éteignez l'articleil puis appuyez simultanément sur MODE et sur -.

Ce bouton permet de régler la vitesse du ventilateur.

AUTO Vitesse lente Vitesse intermédiaire Vitesse rapide Vitesse ultrarapide (disponible en mode climatiseur seulment)

Remarque: Le ventilateur n'est pas disponible en mode DÉSHUMIDIFICATION.

: Bouton SOMMEIL

Ce bouton active une fonction permettant de stabiliser la température de la piece de manière à ce qu'elle ne devienne ni trop BASSE ni trop elevée pendant que vous dormez.

La fonction sommeil n'est pas disponible en mode VENTILATEUR.

Appuyez sur le bouton pour activer la fonction. La flèche à l'écran indique l'icone

En mode CLIMATISEUR et DÉSHUMIDIFICATION, la température régée augmente de 1 degré au bout d'1 heures, puis à nouveau d'1 degré au bout de 2 heures.

Pour annuler cette fonction, appuyez de nouveau sur le bouton. La flèche indiquant l'icone disparaît de l'écran de la télécommande.

: Bouton MINUTERIE ON/OFF

La minuterie peut être régée de manière à allumer ou éteindre automatiquement le climatiseur à n'importe quel moment dans une fourchette située entre 30 min et 24 heures.

Pour éteindre automatiquement l'appareil (quand il est allumé) :

1. Appuyez sur le bouton minuterie de la télécommande.

• Sur l'écran de la télécommande, une flèche montre l'icone OFF.

Réglez maintainant le délambda en appuyant de manière répétée sur + / - jusqu'à ce que la durée souhaitée s'affiche.

1. Appuyez sur le bouton pour confirmer le réglage.

Pour allumer automatiquement l'appareil ( quand il est eteint) :

1. Appuyez sur le bouton minuterie de la télécommande.

• Sur l'écran de la télécommande, une flèche montre l'icone ON.

Réglez maintainant le délambda en appuyant de manière répétée sur + / - jusqu'à ce que la durée souhaitée s'affiche.

1. Appuyez sur le bouton pour confirmer le réglage.

FONCTION VERROUILLAGE

Appuyez simultanément sur + et - pour verrouiller ou déverrouiller les boutons de la télécommande.

En mode verrouillage, tous les boutons sont désactivés.

Pour déverrouiller les boutons, appuyez de nouveau simultanément sur + et -.

RéGLAGE DE LA DIRECTION DU FLUX D'AIR

Pour modifier l'orientation des volets verticaux, appuyez sur la barre située dessus.

Pour modifier l'orientation des volets horizontally, appuyez directement dessus.

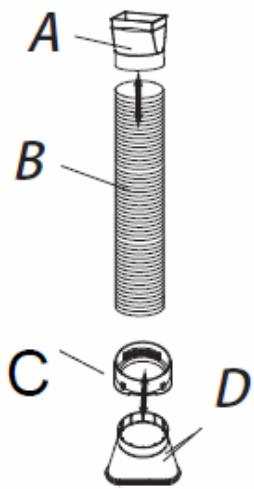

Installation du tuyau d'évacuation

1. Reliez les accessoires fournis de la maniere indiquée ci-dessous.

A. Adaptateur climatiseur-tuyau
B. Tuyau d'évacuation
C. Bague de raccordement
D. Adaptateur exter du tuyau.

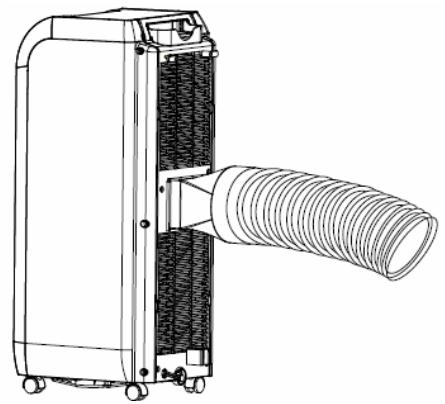

1. Une fois l'ensemble monté, reliez-le à la sortie d'air.

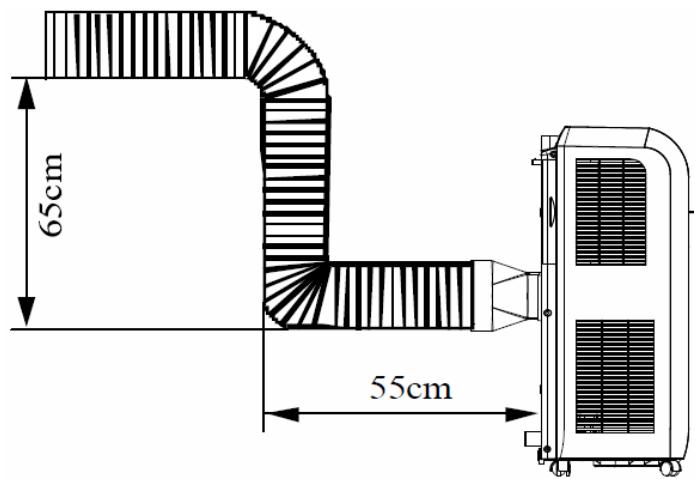

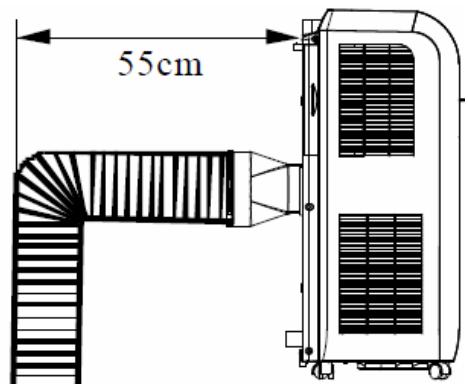

Le tuyau est extensible de 50 cm à 1,5 m. Cependant, pour plus d'efficacité, nous vous conseillons de l'utiliser avec sa longueur minimale.

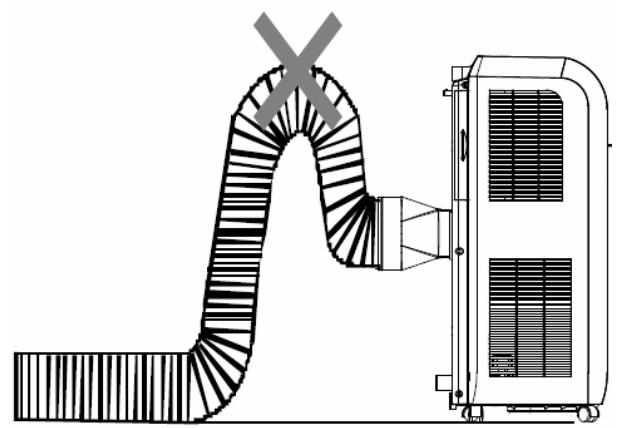

ATTENTION!

N'essayez pas de remplacer le tuyau d'évacuation avec votre propre tuyau, ou de le prolonger avec un tel tuyau; le fonctionnement de l'appareil s'en trouverait perturbé.

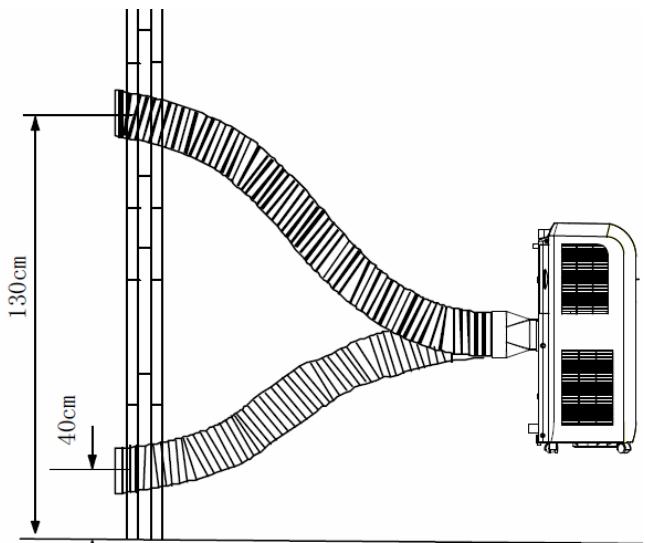

Installation du climatiseur

Pour une utilisation à travers une fenêtre : Mettez le bout du tuyau d'évacuation à la fenêtre avant d'allumer l'appareil.

Pour une utilisation à travers un mur : Percez un trou dans le mur et passez le bout du tuyau par le trou. Pour finir, fixez l'adaptateur externe au mur avec des vis (non fournies).

ENTRETIEN

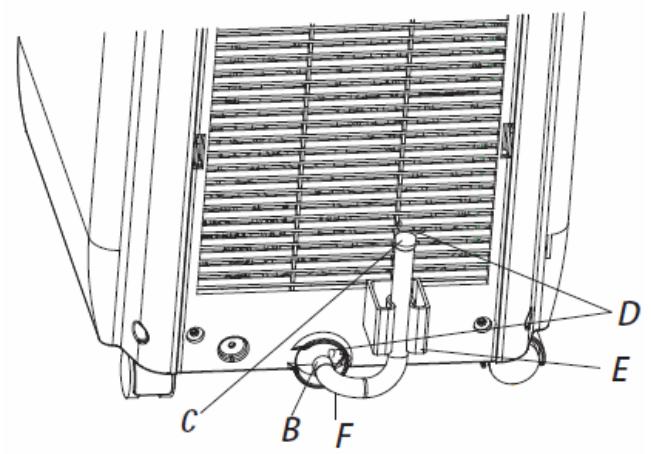

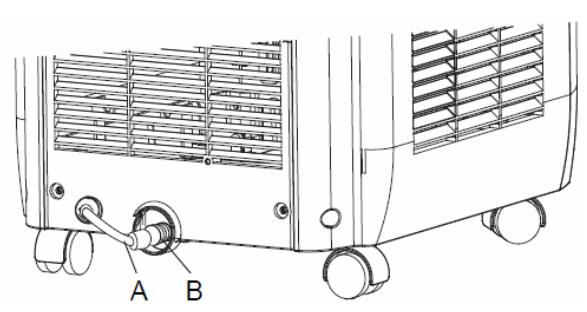

Vidange

Avant d'allumer le climatisationur, vous pouvez soit insérer le bouchon dans le trou de vidange, soit connecter le tuyau de vidange au trou.

A. Bouchon en caoutchouc
B. Trou de vidange
C. Bouchon en caoutchouc du tuyau de vidange

D. Collier de serrage du tuyau (2)

E. Support

Fixez le support à l'appareil à l'aide de la vis fournie.

F. Tuyau de vidange

Lorsque le réservoir est plein, l'écran affiche "H8".

1. Éteignez l'appareil.
2. Mettez un récipient sous le trou de vidange.
3. Enlevez le bouchon en caoutchouc du trou ou du tuyau de vidange. L'eau de condensation s'écoule.
4. Une fois toute l'eau écoulée, remettez en place le bouchon dans le trou ou le tuyau de vidange, et enforcez-le bien.
   Le témoin lumineux de replissage "H8" disparaît de l'écran.

Nettoyage du boitier

Débranche toujours l'appareil avant de le nettoyer.

Nettovez le boitier en le frottant avec un chiffon humide.

N'utilisez pas de solvants chimiques ou de détergents durs, cela pourrait abîmer la finition du produit.

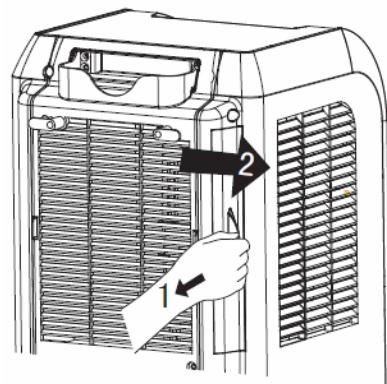

Nettoyage du filtré

Enlevez le filtré à air de la manière indiquée ci-dessous.

Enlevez les poussières et autres saletés du filtré à l'aide d'un aspirateur, ou en le taptant délicatement ; puis rincez-le sous le robinet.

Faites-le bien secher avant de le remetre en place.

REMARQUE: Ne faites jamais fonctionner l'appareil sans le filtr.

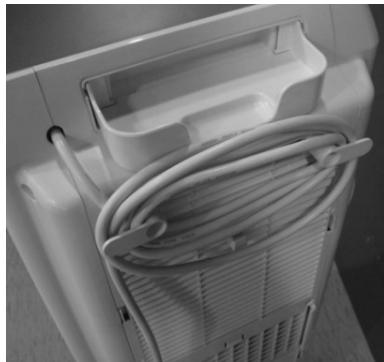

Rangement du cable

Après usage, rangez le cable de la maniere indiquée ci-dessous.

DéPANNAGE

Symptôme	Cause possible	Solution
L'appareil ne fonctionne pas.	• Le fusible a grillé. • Les piles de la télécommande sont épuisées. • L'appareil est mal branché.	• Changez le fusible. • Changez la pile. • Branchez l'appareil correctement.
La pièce ne se rafraîchit pas	• Vous avez laissé une fenêtre ou une porte ouverte. • Un appareil de chauffage fonctionne en même temps dans la pièce (radiateur, lampe etc.). • Le filtré à air est encrassé. • La température est réglée trop haut.	• Fermez la porte et/ou la fenêtre. • Éteignez l'appareil de chauffage en question. • Nettoyez le filtré à air. • Baissez la température de réglage.
Le mode Ventilateur n'est pas disponible en mode DÉSHUMIDIFICATION.	L'évaporateur est givré.	Laissez dégiver ren'appareil, puis rallumez-le
L'écran affiche "E5".	L'alimentation électrique est instable.	Coupez l'alimentation, et rallumez l'appareil au bout de 10 minutes. Si l'écran affiche toujours "E5", faites appel à un réparateur qualifié.
L'écran affiche "H8".	Le réservoir est plein.	Vidangez l'appareil (voir section "Vidange").

SPECIFICATIONS

Alimentation	220-240~ 50Hz
Puisance nominale de refroidissement	1100W
Puisance frigorifique absorbée	890W
Capacité de refroidissement	8000 BTU/h
Pression (refoulement/aspiration)	3,8/1,0 MPa
Pression maximale autorisée	5,8 MPa
Niveau de pression acoustique	56 dB(A)
Réfrigérant	R410A
Quantité de réfrigérant	0,39 kg
Minuterie	Interrupteur électronique 30min~24 heures
Volume d'air	290 m³/h
Poids	23.5 kg

Le R-410A utilisé dans cet apparéil est un gaz à effet de serre fluoré relevant du protocole de Kyoto, qui peut être nocif pour l'environnement et peut être responsable du réchauffement global s'il s'échappe dans l'atmosphère. Son potentiel de réchauffement global est 1725.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaitre dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
