GEBRUIKSAANWIJZING GR800 PROLINE

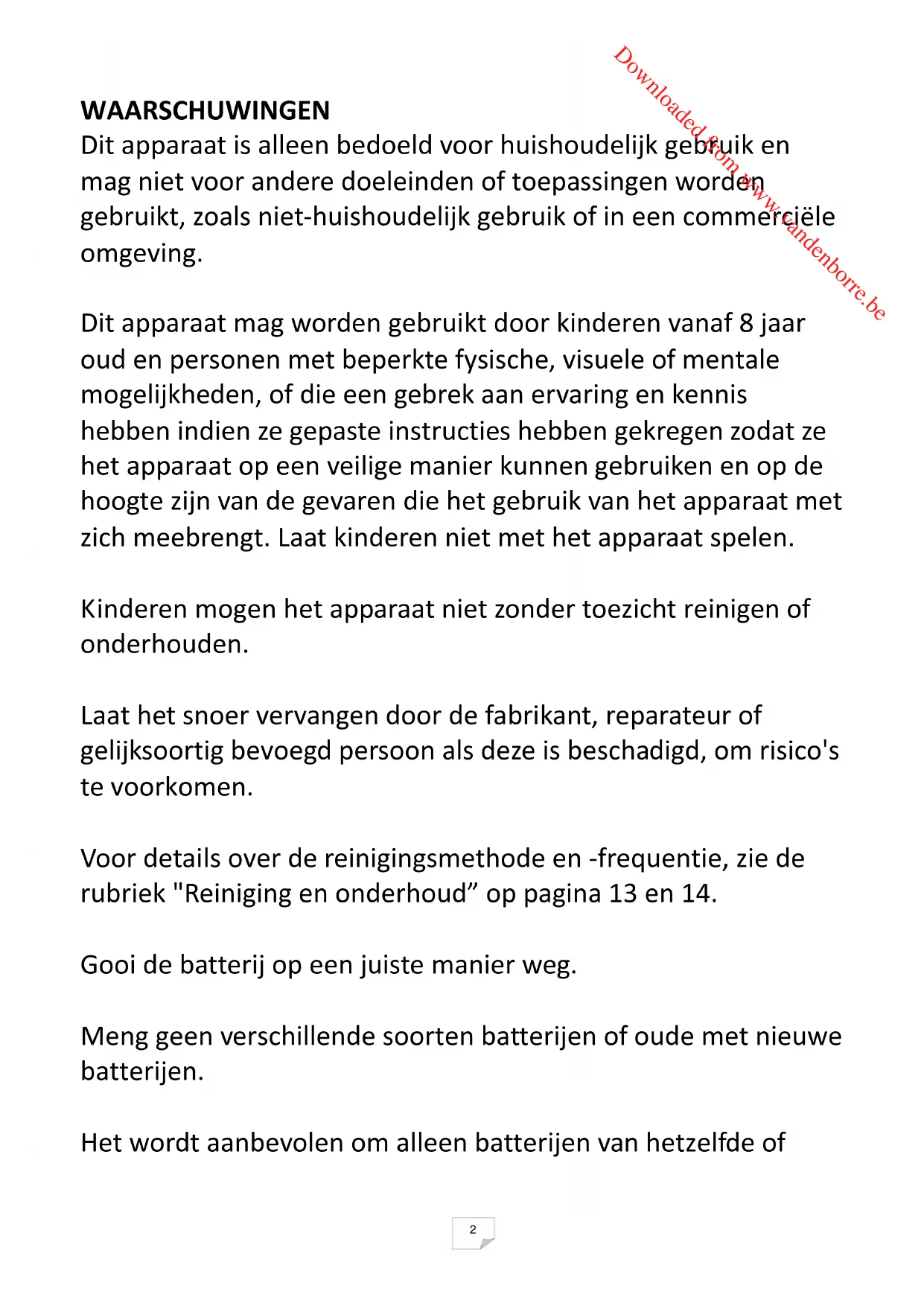

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik en mag niet voor andere doeleinden of toepassingen worden gebruikt, zoals niet-huishoudelijk gebruik of in een commerciële omgeving.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek aan ervaring en kennis hebben indien ze gepaste instructies hebben gekregen zodat ze het apparaat op een veilige manier kunnen gebruiken en op de hoogte zijn van de gevaren die het gebruik van het apparaat met zich meebrengt. Laat kinderen niet met het apparaat spelen.

Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laat het snoer vervangen door de fabrikant, reparateur of gelijksoortig bevoegd persoon als deze is beschadigd, om risico's te voorkomen.

Voor details over de reinigingsmethode en -frequentie, zie de rubriek "Reiniging en onderhoud" op pagina 13 en 14.

Gooi de batterij op een juiste manier weg.

Meng geen verschillende soorten batterijen of oude met nieuwe batterijen.

Het wordt aanbevolen om alleen batterijen van hetzelfde of

gelijkwaardig type te gebruiken.

Plaats de batterijen volgens de juiste polariteit.

Haal gebruikte batterijen uit het product.

Gooi de batterijen aan het einde van hun levensduur op een juiste manier weg. Gooi geen gebruikte batterijen in het huishoudelijk afval. Neem contact op met uw handelaar om het milieu te beschermen.

Stel de batterijen (geïnstalleerde batterijen) niet bloot aan overdreven hitte zoals zonlicht, vuur, enz.

Het koelmiddel dat in dit apparaat wordt gebruikt is een gefluoreerd broeikasgas, dat zowel schadelijk voor het milieu als verantwoordelijk voor de opwarming van de aarde kan zijn als deze in de atmosfeer vrijkomt.

Het R-410A koelmiddel dat in dit product wordt gebruikt is een gefluoreerd broeikasgas onder het Kyoto protocol, dat zowel schadelijk voor het milieu als verantwoordelijk voor de opwarming van de aarde kan zijn als deze in de atmosfeer vrijkomt. Zijn aardopwarmingspotentieel is 1975.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

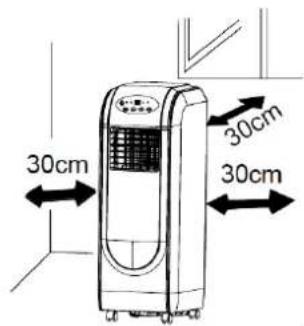

- Gebruik het apparaat alleen in een rechtopstaande positie op een vlak, effen oppervlak en op een afstand van minstens 30 cm van muren of andere voorwerpen.

30cm 30cm 30cm

- Schakel het apparaat uit en haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en alvorens deze te monteren, uit elkaar te halen of schoon te maken.

- Vervoer en berg het apparaat alleen in rechtopstaande positie op.

- Plaats het apparaat altijd op een stabiel en vlak oppervlak.

- Bedek of belemmer nooit de in- en uitlaatroosters van het apparaat.

- Gebruik het apparaat niet in een vochtige ruimte, zoals een badkamer of een waskamer om het risico op elektrische schokken te vermijden.

- Plaats geen voorwerpen op het apparaat.

- Gebruik het apparaat niet met vochtige of natte handen.

- Gebruik het apparaat niet in de aanwezigheid van brandbare stoffen of dampen zoals alcohol, insekticiden, benzine, enz.

- Gebruik de stekker niet om het apparaat te starten of te stoppen. Gebruik ALTIJD het bedieningspaneel om het apparaat te starten of te stoppen.

- De filter moet altijd samen met het apparaat worden gebruikt.

Installatie en gebruik van batterijen

Batterijen voor de afstandsbediening:

- De batterijen mogen alleen door volwassenen worden vervangen. Zorg dat kinderen de afstandsbediening niet gebruiken, tenzij het batterijideksel correct is vastgemaakt.

- De batterij op de verkeerde polen aansluiten kan schade aan de afstandsbediening en brandgevaar veroorzaken.

- Vervang de batterijen alleen door batterijen van hetzelfde type. De afstandsbediening werkt op twee AAA 1,5 batterijen, die op een eenvoudige manier vervangen kunnen worden.

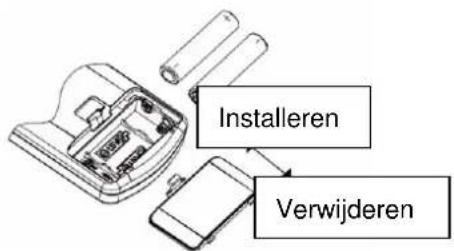

De batterijen in de afstandsbediening plaatsen

1. Verwijder het batterijdeksel.
2. Plaats twee batterijen volgens de juiste polariteit (+ en - teken).
3. Plaats het batterijdeksel terug.

Installeren Verwijderen

Om te voorkomen dat de afstandsbediening verloren raakt, plaats deze in het afstandsbedieningsvak van het apparaat wanneer niet in gebruik.

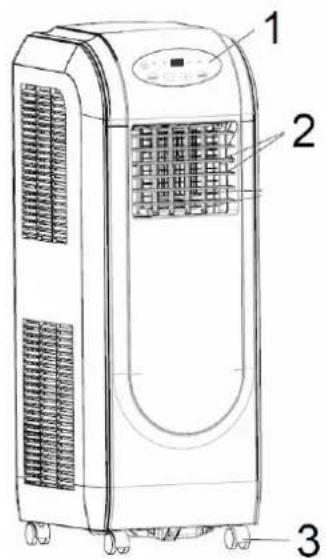

ONDERDELEN

Vooraanzicht

1. Bedieningspaneel
2. Ventilatiegleuven

3. Wieltjes

4. Afstandsbedieningsvak

5. Snoer
6. Filter
7. Bovenste luchtinlaatroosters
8. Onderste luchtinlaatroosters

+/- Temperatuur regelen

AAN/UIT

Controlelampjes:

Vol waterreservoir

Koelmodus

Ontvochtigingsmodus

Alleen ventilatormodus

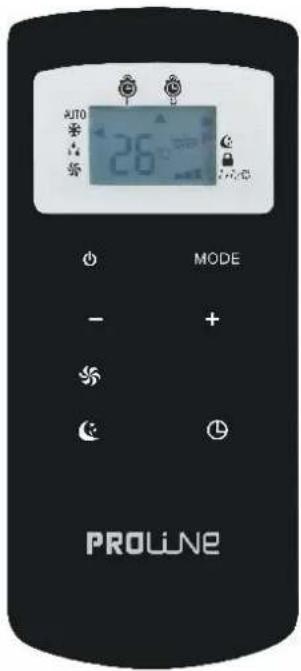

Afstandsbediening

AUTO 26 MODE PROLINE

Knoppen:

AAN/UIT MODE Instelmodus

Temperatuur of tijd instellen

Ventilatorsnelheid instellen

Slaapmodus

Timerinstelling

Pijlen op het display van de afstandsbedie ning:

Koelmodus

Ontvochtigingsmo dus

Alleen ventilatormodus

AUTO

AUTO modus

Timer aan

Timer uit

Slaapmodus

Vergrendelen

Ventilatorsnelheid instellen

INSTALLATIE

Dit apparaat is een draagbare airconditioner die naar andere ruimten kan worden verplaatst.

De uitlaatslang installeren

De uitlaatslang en adapters moeten afhankelijk van de gewenste modus worden geplaatst of verwijderd.

Voor KOEL en AUTO modus	Installeer de uitlaatslang en adapters
Voor VENTILATOR en ONTVOCHTIGING modus	Verwijder de uitlaatslang en adapters

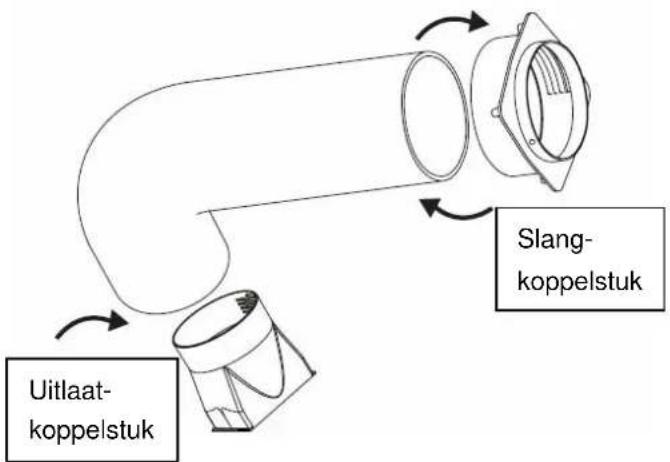

1. Schroef de uitlaat, slang en koppelstukken in beide uiteinden van de uitlaatslang.


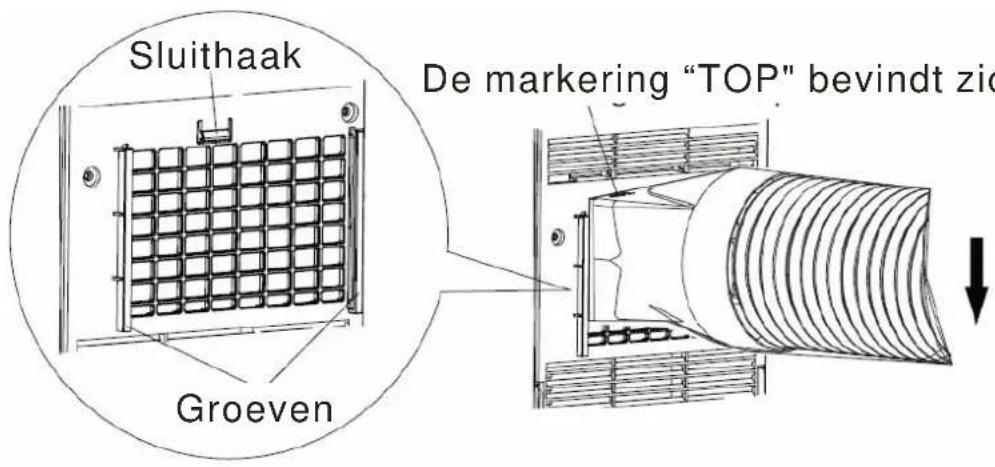

1. Duw het uitlaatkoppelstuk in de luchtuitlaat achteraan het apparaat totdat deze op zijn plaats klikt.

Sluithaak Groeven De marking "TOP" bevindt zich

1. Verleng de slang en schroef de uitlaatadapter aan het slangkoppelstuk vast.

2. OPMERKING: De slang kan worden verlengd maar voor de maximale efficiëntie, gebruik de kortste lengte.

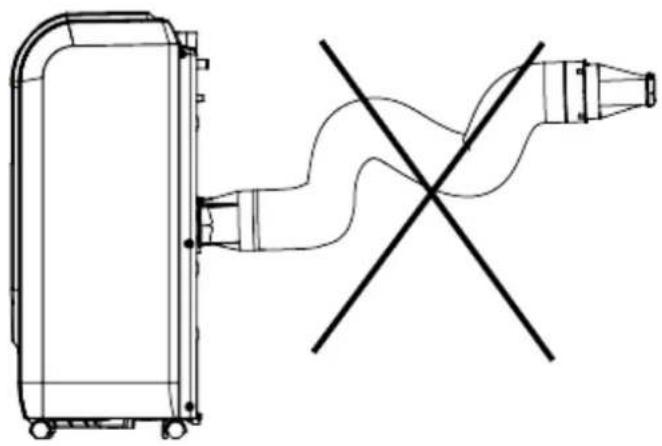

   • BELANGRIJK: BUIG DE SLANG NIET.

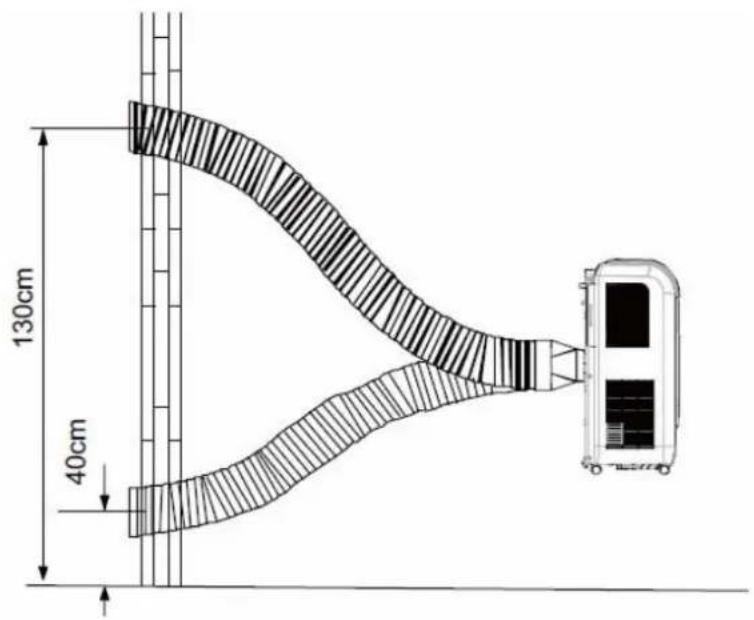

De uitlaatslang in de muur installeren

1. Plaats de uitlaatadapter tegen de muur en markeer deze.
2. Maak een gat in de muur met gebruik van gepast gereedschap en beschermingsuitrusting.
3. Plaats de uitlaatadapter tegen de muur en markeer de locatie voor de vier gaten.
4. Boor vier gaten in de muur en steek vier muurpluggen in de gaten.
5. Maak de uitlaatadapter aan de muur vast door de vier schroeven in te brengen en vast te draaien.

130cm 40cm

Steek de stekker in het stopcontact. Het apparaat gaat in stand-by.

Inschakelen

Druk op ⏻ om het apparaat in te schakelen. Druk nogmaals op ⏻ om de stand-bymodus te openen.

Modusschakelaar

Druk herhaaldelijk op MODE om de gewenste werkingsmodus te selecteren: automatisch, koelen, ontvochtigen of alleen ventilator.

OPMERKING: De AUTO modus kan alleen worden geselecteerd met behulp van de afstandsbediening.

Het controlelampje/indicator van uw gekozen modus brandt of verschijnt.

De temperatuur instellen

Druk herhaaldelijk op +/— om de temperatuur in te stellen.

Het display geeft de temperatuur weer die in u de modus koelen ( ) hebt ingesteld.

Instelbaar temperatuurbereik:

30^ C max.

16^ C .

De ventilatorsnelheid instellen (alleen afstandsbediening)

Druk herhaaldelijk op om de ventilatorsnelheid te selecteren.

De overeenkomstige snelheidsindicator wordt op het display van de afstandsbediening weergegeven om aan te geven welke snelheidsinstelling in gebruik is.

In AUTO, koelen ( ^ ) en alleen ventilator ( ^ ) modus, kunt u kiezen uit AUTO snelheid, ▲ lage

snelheid, medium snelheid en hoge snelheid.

OPMERKING:

- Wanneer in de koelmodus op het display van de afstandsbediening wordt weergegeven, is de ventilatorsnelheid dezelfde als de hoge snelheid.

- Als het apparaat zich in de ontvochtigen (♂♂) modus bevindt is het niet mogelijk om de ventilatorsnelheid te selecteren.

De timer instellen (alleen afstandsbediening)

De timer voor inschakeling programmeren - wanneer het apparaat uitgeschakeld is.

Druk op . De timer aan-indicator knippert.

Druk herhaaldelijk of houd +/- ingedrukt om de tijd met intervallen van een half uur (tot 10 uur) en vervolgens met intervallen van 1 uur (tot 24 uur) te wijzigen.

Druk op om te bevestigen en de timer aan-indicator stopt met knipperen. De timer start. Het apparaat wordt automatisch ingeschakeld eenmaal de ingestelde tijd wordt bereikt.

De timer voor uitschakeling programmeren - wanneer het apparaat ingeschakeld is.

Druk op . De timer uit-indicator brandt.

Druk herhaaldelijk of houd +/- ingedrukt om de tijd met intervallen van een half uur (tot 24 uur) te wijzigen.

Druk op om te bevestigen en de timer aan-indicator stopt met knipperen. De timer start. Het apparaat wordt automatisch uitgeschakeld eenmaal de ingestelde tijd wordt bereikt. De timerinstelling annuleren

Druk op ⏻ totdat de aan/uit-indicator op het display van de afstandsbediening verdwijnt.

Slaapmodus

De slaapfunctie past de ingestelde temperatuur van het apparaat aan naar gelang de warmtebehoeften van een lichaam dat in slaap valt.

Druk op om de slaapmodus in te schakelen. De slaapindicator verschijnt op het display van de afstandsbediening.

De ingestelde temperatuur neemt na een half uur met 1°C (2°F) toe en na 1 uur nogmaals met 1°C (2°F). OPMERKING: Deze functie is niet beschikbaar in de modus Alleen ventilator of Ontvochtigen.

Om de functie te annuleren, druk op afstandsbediening.

. De slaapindicator verdwijnt van het display van de

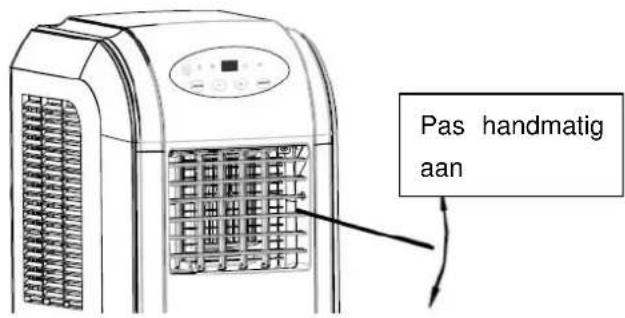

De richting van de luchtstroom regelen

Beweeg de horizontale luchtgleuven om de luchtstroom aan te passen.

Pas handmatig aan

Vergrendelen (alleen afstandsbediening)

Druk tegelijkertijd op + en – om de huidige instellingen te vergrendelen en ongewenste wijzigingen te voorkomen. Eenmaal vergrendeld, reageert de afstandsbediening niet langer op bewerkingen. De vergrendelingsindicator verschijnt op het display van de afstandsbediening.

Druk nogmaals tegelijkertijd op + en - om te ontgrendelen. De vergrendelingsindicator verdwijnt van het display van de afstandsbediening.

Het temperatuurdisplay wijzigen (alleen afstandsbediening)

In stand-by, druk tegelijkertijd op – en MODE om het temperatuurdisplay van Celsius naar Fahrenheit en vice versa te wijzigen.

AFVOER

In een omgeving met een hoge vochtigheid kan het nodig zijn om het intern waterreservoir te ledigen. Het display geeft "H8" weer en de indicator knippert wanneer het intern waterreservoir vol is. Het proces koelen/ontvochtigen wordt gestopt.

Voordat het apparaat wordt ingeschakeld, breng de rubber plug in het onderste afvoerpunt of maak de meegeleverde afvoerslang aan het afvoerpunt vast.

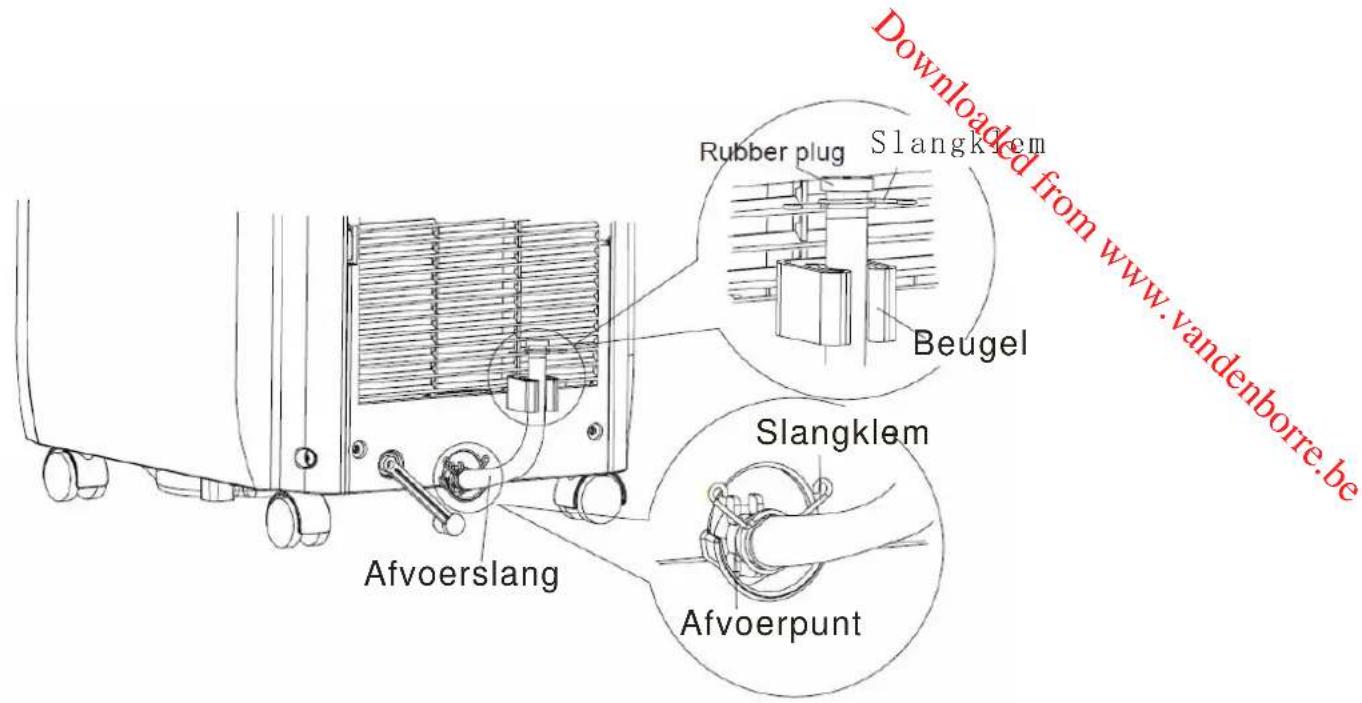

De meegeleverde afvoerslang aan het afvoerpunt bevestigen:

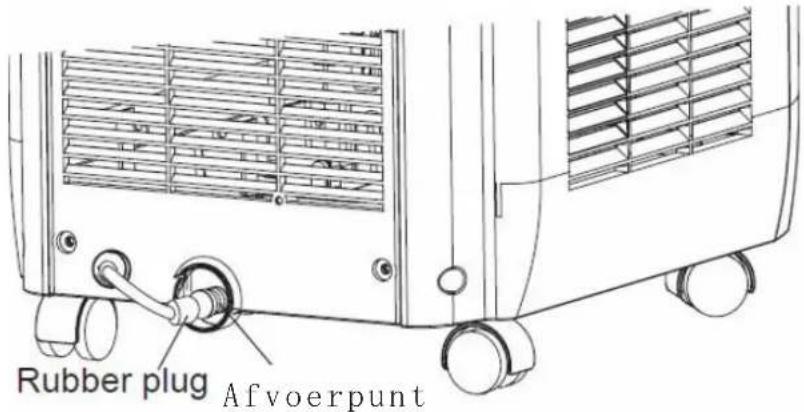

1. Haal de rubber plug van het onderste afvoerpunt af.

Rubber plug Afvoerpunt

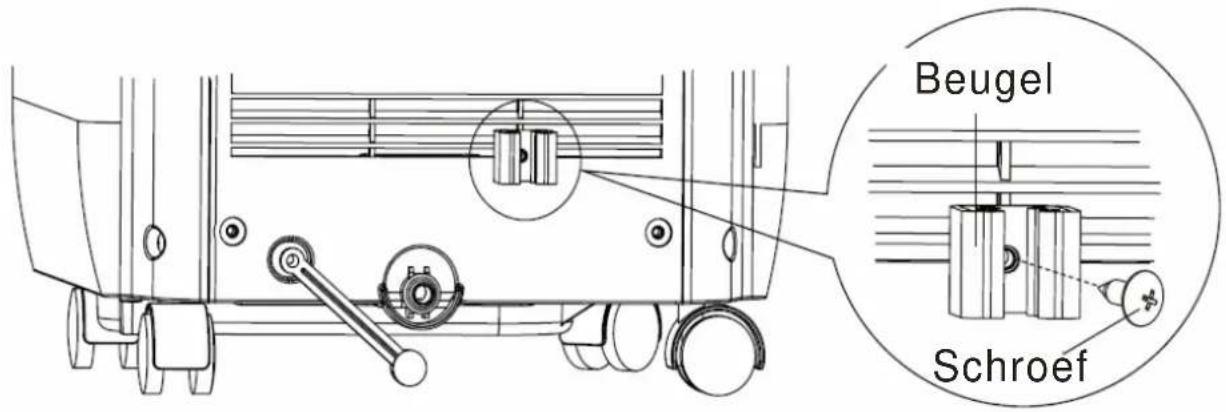

1. Maak de beugel aan het onderste luchtinlaatrooster vast met behulp van de meegeleverde schroef.

Beugel Schroef

1. Schroef een uiteinde van de afvoerslang over het afvoerpunt en maak vervolgens vast met de slangklem.

2. Installeer de afvoerslang in de beugel. Maak deze vast met de slangklem en bevestig de rubber plug aan het ander uiteinde van de afvoerslang.

Downloaded from www.vandenborre.be Rubber plug Slangklem Beugel Slangklem Afvoerslang Afvoerpunt

Om het waterreservoir te ledigen, voer het volgende uit:

1. Schakel het apparaat uit een haal de stekker uit het stopcontact.
2. Plaats een waterbak op de vloer onder het onderste afvoerpunt.
3. Verwijder de rubber plug van de afvoer en laat het water wegstromen.

- Als een afvoerslang wordt gebruikt, voer het volgende uit:

1) Verwijder de afvoerslang van de beugel.
2) Verwijder de rubber plug van een uiteinde van de slang.
3) Plaats de afvoerslang in de waterbak.

1. Plaats de rubber plug of afvoerslang terug, steek de stekker in het stopcontact en schakel het apparaat in.

- "H8" verdwijnt van het display.

REINIGING EN ONDERHOUD

Schakel het apparaat uit en haal de stekker uit het stopcontact voor reiniging. Maak het apparaat regelmatig schoon voor het beste resultaat.

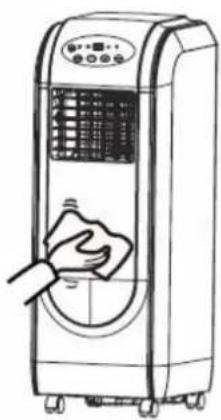

De behuizing reinigen

Maak de behuizing schoon met een licht bevochtigde doek.

Gebruik geen schurende of chemische schoonmaakmiddelen.

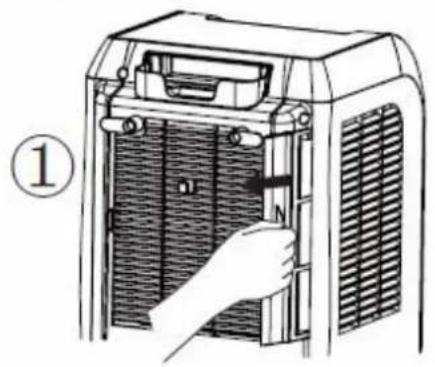

- Verwijder de filter.

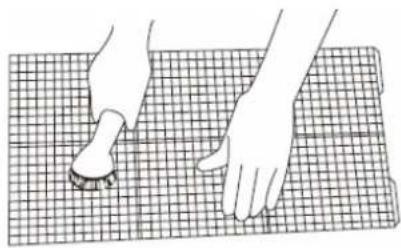

- Maak de filters regelmatig schoon. Gebruik een stofzuiger of tik lichtjes op de filter om los stof en vuil van de filters te verwijderen en spoel vervolgens grondig onder stromend water. Droog de filters grondig voordat u deze terug plaatst.

OPMERKING: Gebruik de airconditioner nooit zonder de filter.

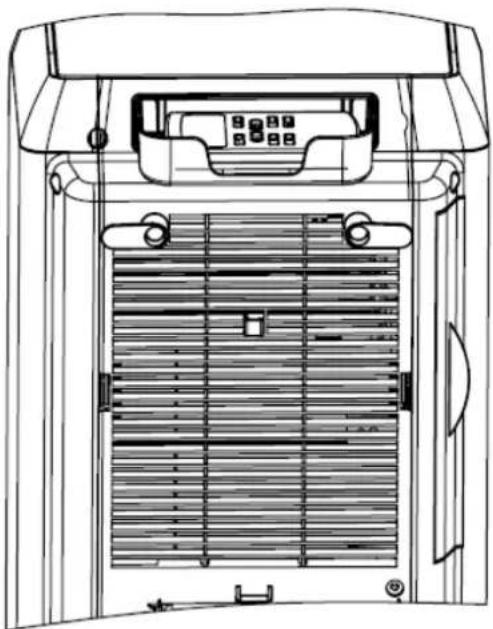

Opslag

• Voer alle water in het apparaat af en laat het apparaat vervolgens enkele uren op de modus Alleen ventilator werken om de binnenkant van het apparaat volledig te drogen.
• Reinig de filter.
• Berg het snoer op zoals afgebeeld.
• Haal de batterijen uit de afstandsbediening en plaats de afstandsbediening in het opbergvak achteraan het apparaat.
• Berg het apparaat op in een droge ruimte.

Probeer nooit om de airconditioner zelf te repareren of uit elkaar te halen.

Probleem	Mogelijke oorzaak	Mogelijke oplossing
De airconditioner werkt niet.	Geen voeding.	Steek de stekker in een werkend stopcontact en schakel apparaat in.
	“H8” verschijnt op het display.	Ledig het intern waterreservoir.
De airconditioner lijkt onvoldoende koelvermogen te hebben.	In direct zonlicht.	Sluit de gordijnen.
	Ramen of deuren zijn open, veel mensen of een warmtebron in de kamer.	Sluit deuren en ramen, verwijder de warmtebronnen en plaats een extra airconditioner.
	Vuile filter.	Reinig de filter.
	Luchtinlaat of -uitlaat belemmerd.	Verwijder de belemmering.
	De kamertemperatuur is lager dan de geselecteerde temperatuur.	Stel een andere temperatuur in.
De airconditioner maakt veel lawaai.	Het apparaat staat oneffen.	Plaats het apparaat op een effen en stevig oppervlak (minder trillingen).
De afstandsbediening werkt niet.	Afstand is te groot.	Zorg dat de afstandsbediening juist naar het bedieningspaneel is gericht.
	Het signaal van de afstandsbediening wordt niet door het bedieningspaneel gedetecteerd.
	De batterijen zijn leeg.	Vervang de batterijen.

Foutcodes

E5	Lage druk bescherming tegen overstroom.	Haal stekker uit stopcontact en schakel apparaat na 10 minuten in. Als storing blijft, neem contact op met uw lokale bekwame technicus.
F1	Storing van kamertemperatuursensor	Neem contact op met uw lokale bekwame technicus.
F2	Storing van verdampertemperatuursensor	Neem contact op met uw lokale bekwame technicus.

TECHNISCHE GEGEVENS

Nominale koelcapaciteit (Pratedvoor koeling):	GR800: 2,3kW
Nominaal ingaand vermogen voor koeling (PEER)	GR800: 0,9kW
Nominale energie-efficiëntieverhouding (EERd)	2,6
Stroomverbruik in thermostaat uit-modus (PTO) 89,2W
Stroomverbruik in stand-bymodus (PSB) 0,276W
Elektriciteitsverbruik van koelapparaat met enkele leiding (QSD)	GR800: 0,9kWh/h
Aardopwarmingspotentieel (GWP)	1975 kgCO2ekv.
Druk (Ontlading/Zuigkracht)	GR800: 3,8 / 1,7 MPa
Maximum toegestane druk	GR800: 4,3 MPa
Gewicht	24 kg
Koelmiddel	R410A
Lading koelmiddel	GR800: 0,46kg
Geluidsvermogenniveau	65 dB(A)
Energieklasse(A+++......D, A+++=besparend D=minder besparend)	A

We verontschuldigen ons voor enig ongemak veroorzaakt door kleine inconsistenties in deze gebruikershandleiding, die kunnen ontstaan door productverbetering of -ontwikkeling.
