MODE D'EMPLOI REKM 215 BOSCH
Mise au rebut de l'emballage 33
Mise au rebut de votre ancien apparéil 33
Avant de connecter votre appareil 33
Présentation de votre nouvel apparéil
Description de l'ordinateil 34
Panneau de contrôle 35
Conditions d'Utilisation
Conditions d'utilisation 36
Conditions de transport. 36
Instructions d'Usage
Climatisation 37
Possibilities d'évacuer l'air à l'extérieur 38
Deshumidification 39
Purification de l'air 39
Mise à l'heure/Programmation du temporisateur
Mise à l'heure 40
Programmation du temporisateur 40
Déconnexion du temporisateur 41
Nettoyage et Maintenance
Nettoyage. 42
Avant une utilisation en début de saison 42
Service Technique / Garantie 43
Considerations qui vous éviteront d'appeler le Service Technique 44
Données Techniques 45
Observations Importantes
Mise au rebut de l'emballage
Respectez l'environnement en mettant l'emballage de votre apparéil au rebut.
- Nos apparèils sont soigneusement emballos pour le transport. Les emballages sont concus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, cesont des produits écologiques.
En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets.
S'il vous l'admet, vous pouvez rendre l'emballage au commercant qui vous a fourni l'appareil.
- Débranchez l'appareil du réseau et coupe le cable de connexion.
Les apparèils contiennent des réfrigerants qui doivent être éliminés conformément à la réglementation en vigueur.
- Remettez votre vieil apparéil à un organisme,只不过 que de leMETRE au rebut par d'autres moyens.Contactez-vousMairie ou un autre centre compétent pour la reprise de celui-ci.
Mise au rebut de\ votre ancien\ appareil
Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil.
Conservez ce manuel d'instructions. Il pourrait eventuellesment servir à un autre usager.
Ne mettez pas en marche un apparéil endommagé.
Le montage et la connexion de votre apparéil doivent être effectuels en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courez le risque de perdre les avantages de la garantie.
□ Nos apparèils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens comptents en cette matière, sont autorisés à les réparer. Notre sécurité est en jeu.

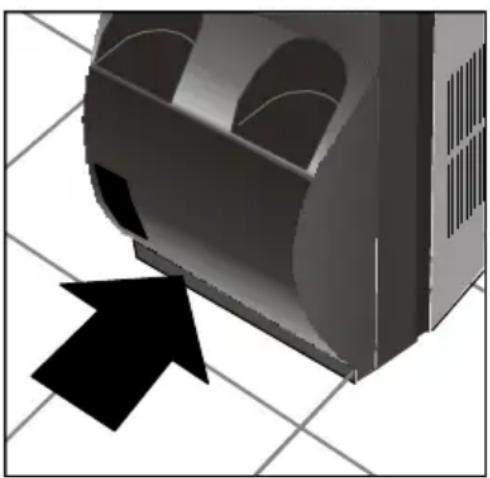

Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport.
Présentation de votre nouvel apparéil
Conditions d'Utilisation
Conditions d'utilisation
Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre.
Protection par le biais d'unFuse de 10 A d'action lente.
Si vous avez besoin d'une rallonge, celle-ci devra etre pourvue d'une prise de terre, sa section devra etre au moins de 1,5mm^2 par borne et sa longueur inférieure a 25m
Le cable de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil.
Ne permette pas que de l'eau entre dans l'appareil.
Evitez de couvrir les entrées et sorties d'air de votre apparéil, spécialement pour la fonction de chauffage.
Si le cable d'alimentation est endommagé, vous devez le substituer par un nouveau cable aux caractéristiques similaires. Pour cela, dirigez-vous au fabriquant ou à son service après vente ou le personnel similaire qualifié.
Attention!
Si l'appareil se déconnecte et vous le remettez en marche, le compresseur demarrera à nouveau après environ 3 minutes. Ce laps de temps est nécessaire pour garantir un fonctionnement correct de l'appareil.
L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accoupled à l'embout de la partie inférieure de l'appareil.
Attention!
Faites spécialement attention au transport de cette machine. La base de cet apparéil est muni d'un tube de sortie d'eau qui pourrait se briser en cas de chic
Instructiones d'Usage
Climatisation
□ Brancher l'appareil.

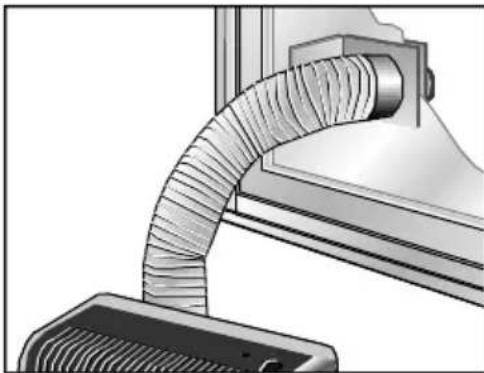

Diriger le tuyau d'expulsion d'air chaud vers l'extérieur.
Selectionnez la fonction de climatisation maximale ou silencieuse.

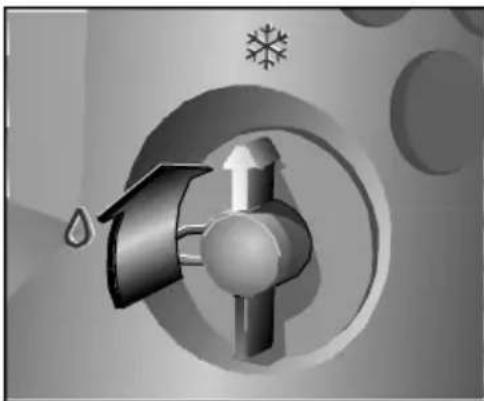

Tournier le robinet d'évacuation et le situer sur la position de réfrigération.
Réglez la température désirée par les touches et
L'appareil refroidit et déshumidifie simultanément l'air de la pierce, créé ainsi un climat agreable.
Si l'appareil se déconnecte à cause du thermostat, il se remettra automatiquement en fonctionnement lorsque la température d'ambiance aura augmente de 2^
Pendant la climatisation, l'eau condensée resultante s'évapore automatiquement et est evacuée vers l'extérieur avec l'air expulsé, au travers du tuyau d'expulsion d'air chaud.

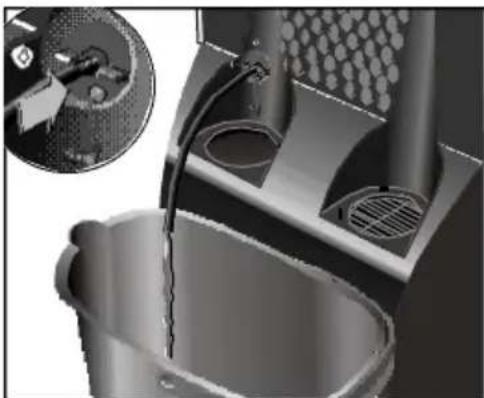

Dans des conditions extrêmes d'humidité, l'appareil accumule de l'eau condensée dans un réservoir interne.
Lorsqu'elle arrive à un certain niveau, un pilote lumineux de sécurité s'allume, pour indiquer la nécessité de vider ce réservoir, à l'aide du tuyau d'évacuation accouplé à l'ouverture de la parte inférieure de l'appareil.
Pour vider le réserve vous pouvez aussi utiliser le mode Déshumidification pour cela, déconnectez d'abord l'appareil et attendez 10 minutes pour permettre une nouvelle connexion des systèmes de sécurité. Suivez ensuite les instructions indiquées dans le chapitre Déshumidification.
Possibilities d'évacuer l'air vers l'extérieur

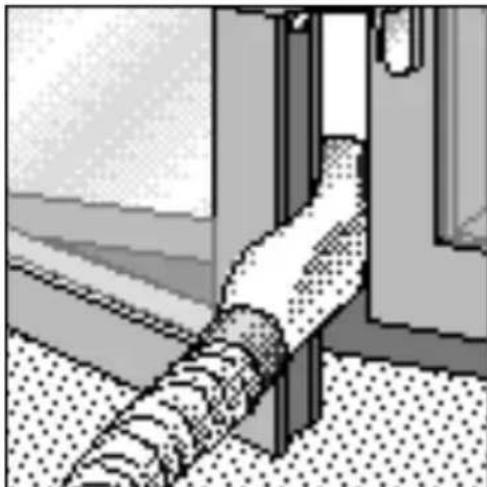

Installation mobile
Accouplez le manchon de diffusion au tuyau d'expulsion d'air chaud.

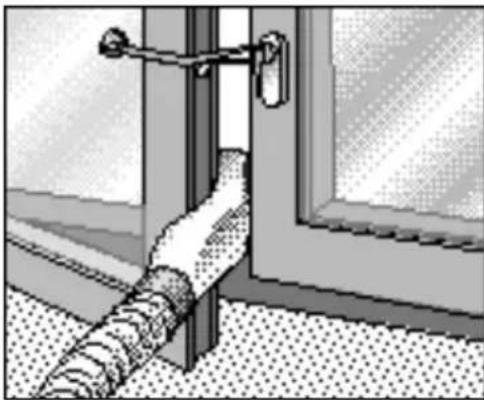

Ouvrir légarement la fenêtre et situer l'embout d'évacuation de l'air entre le battant et le cadre de la fenêtre. Si les fenêtes sont à double battant, situer l'embout d'évacuation entre les battants droit et gauche.
Fermez le plus possible la fenêtre et retenez-la avec la ventouse fournie.

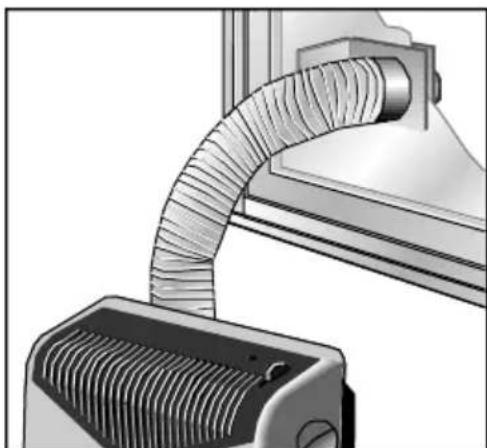

Installation fixe Elle se réalise
en utilisant l'Accessoire Optionnel
passe fenêtre liérence B1 RKZ 06009, que vous pourrez accuperir dans votre commerce habitual.

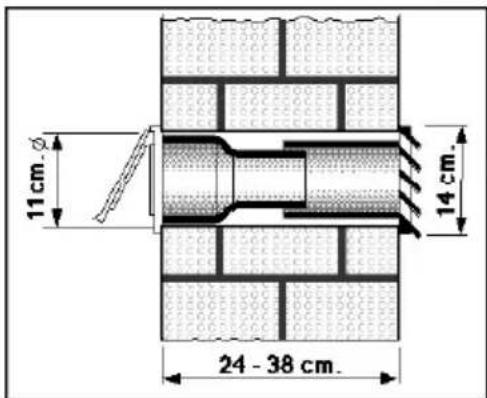

Pour expulser l'air chaud au travers du mur, il est nécessaire de faire un trou dans celui-ci pour y situer le passer fenêtre.
Retirer le manchon de diffusion et connecter le tuyau d'expulsion d'air à l'accessoire.
Dans le cas d'une installation fixe au travers d'une fenetre, on utilise seulement la piece de terminaison transparente de l'accessoire, et est aussi nécessaire la réalisation d'un orifice dans le verre dont le diamètre sera de 10,5 cm.
Remarques :
- Ne pas allonger sans nécessite le tuyau d'expulsion d'air chaud (longueur maximale 140 cm).
- Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
- Au moment de poser le tuyau, ne pas réaliser de rayons de flexion trop fermés.
Dans le cas contraire, l'évacuation adequate d'air chaud serait empêchée, ce qui pourrait aussi supposer une réduction de la puissance frigorifique.
Déshumidification
Sur cette position l'appareil réduit l'humidité d'ambiance. Cependant il ne contrôle pas la température.
Tournier le robinet d'évacuation 90^ vers la gauche.

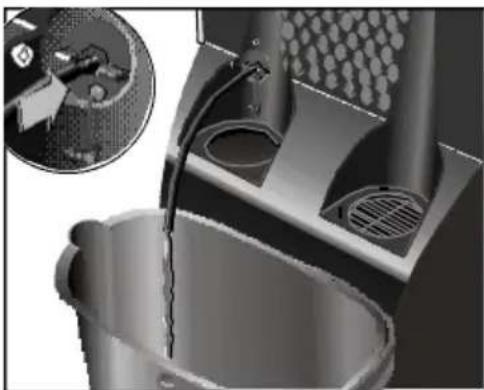

Retirer le manchon de diffusion et connecter le tuyau d'évacuation, qui est gardé dans le compartment du contrôle basique.
Situer un écipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée.

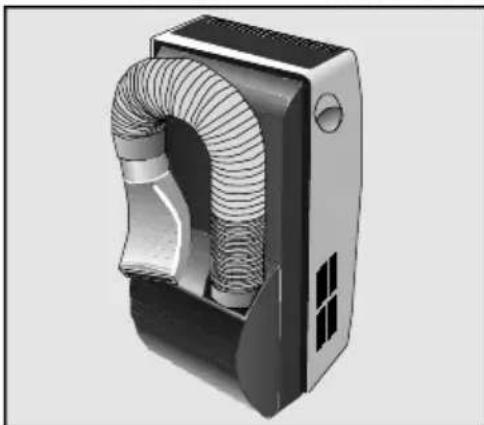

Situé le tuyau d'expulsion d'air sur la position de parking.
Sélectionner la fonction de déshumidification
La quantité d'eau déshumidifiée peut atteindre 30 litres toutes les 24 heures, selon les conditions d'ambiance.
Attention!
- En remettant l'appareil sur la fonction de réfrigération, n'oubliez pas de mettre le bouchon du robinet d'évacuation et le tourné 90^ vers la droite. Sinon, de l'eau sortirait lorsque l'appareil fonctionne.
Lorsque le pilote lumineux de "Déshumidification" clignote, la température de la pierce est alors inférieure à 18^ . Tenir toujours compte du fait que, pour garantir un fonctionnement parfait de la fonction de déshumidification, la température d'ambiance doit atteindre 18^ .
Purification de l'air
Sur cette fonction, l'air recommence à circuler à l'intérieur de la piece en le passant par des filtres purificateurs.
L'appareil incorpore un contrôle basique qui comprend un double contrôle actif purificateur contre:
- Odeurs et fumées.
- Pollen, bacteries et poussière.
- Mettre le tuyau d'expulsion d'air sur la même position que pour la déshumidification.

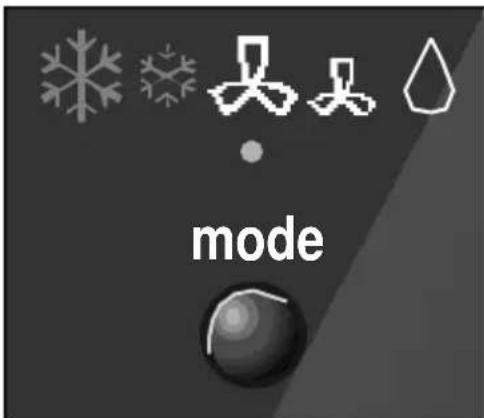

Sélectionner la vitesse d'áération : maximale ou silencieuse .
□ Nous recommendons de laisser les filtres installés independamment de la fonction choisis (réfrigération, déshumidification, purification de l'air). Vous obtiendrez ainsi une action purificatrice plus efficace.
Mise à l'heure/Programmation du temporisateur
Mise à l'heure
Lorsque l'appareil est connecté, on peut visualiser l'heure actuelle en appuyant sur la touche de selection "Heure/Temperature". L'heure actuelle apparait sur l'écran digital pendant 5 secondes. Pendant ce laps de temps, les deux points scintillent sur l'écran.
□ L'heure actuelle montré sur l'écran digital peut être modifiée à l'aide des touches ④ ou ②. Chaque pulsation de ces touches avance ou retardé l'heure montré d'une minute. Si l'on effectue une pulsation continue des touches pendant une durée de temps prolongée, l'heure est continulement modifiée.
Si vous n'appuyez pasAAPARAVANT sur une otre touche, une fois la mise a l'heure terminée, 5 secondes s'ecoulent avant que I'ecran de visualisation montre la tempereature selectionnee.

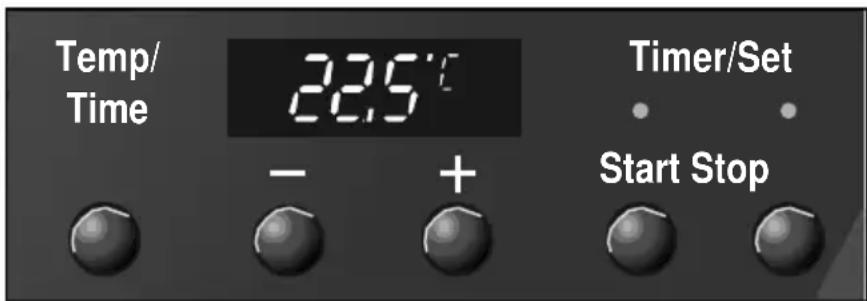

Programmation du temporisateur
(Pour la connexion et déconnexion automatiques du climatiseur d'air). Indépendamment du fait que celui-ci se trouve ou non en fonctionnement, on peut programmermer sur le temporisateur les heures de connexion ou déconnexion du climatiseur d'air.
□ Appuyez sur les touches de mise en marche "START" ou d'arrêt "STOP": Les valeurs correspondant à la première programmation du temporisateur apparaisent sur l'écran de visualisation. Le pilote lumineux correspondant au temporisateur s'illumine, en indiquant que le temporisateur est actionné.
□ Appuyez sur les touches @u afin de modifier la programmation du temporisateur. Cette modification s'effectue en laps de temps de 15 minutes.
Une fois la programmation du temporisateur terminée, l'écran de visualisation montre à nouveau, après 5 secondes, la température seLECTIONnée.
Lorsque I'écran de visualisation montre les heures de connexion ou déconnexion programmes sur le temporisateur, les deux points ne scintillent pas.
Déconnexion du temporisateur
Appuyez pendant deux secondes sur les touches de Mise en marche/Arrêt (START/STOP). Le pilote lumineux du temporisateur s'eteint et le temporisateur est désactivé.
Les valeurs et fonctions programmeses sur le temporisateur restent actives, les opérations correspondantes se repétant chaque jour en fonction des heures ajustées, tant qu'elles n'ont pas été désactivées ou annulées comme nous venons de le décrire.
Nettoyage et Maintenance
Nettoyage

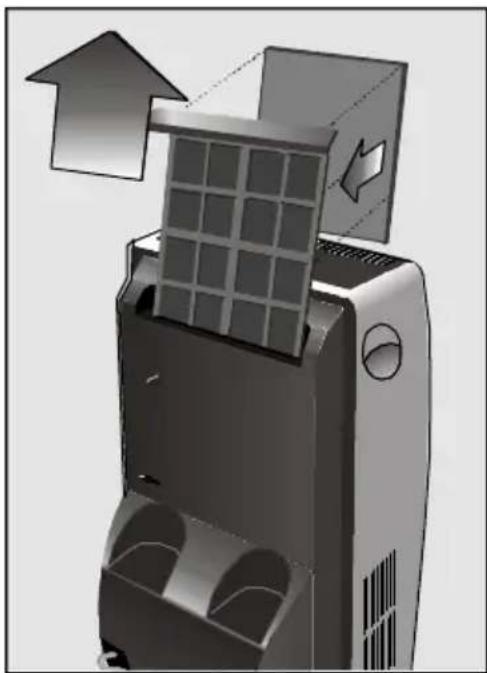

L'appareil dispose d'un filtré à air basique, qu'il faut nettoyer après un temps d'utilisation. Pour cela, il suffit de le laver avec de l'eau courante, le sécher et l'instructor à nouveau.
Le jeu de filtres purificateurs reference B1 RKZ 09013 doit etre substitué par un nouveau jeu tous les ans afin qu'il continue a etre opérationnel. Pour cela, dirigez-vous a votre commerce habituel.

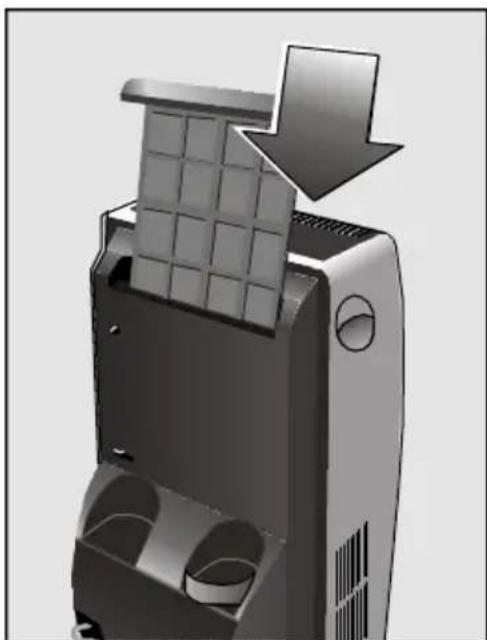

□ L'installation des filtres doit être faite comme le montrent les figures.
Situer seulement un jeu de filtrres sur le support pourmaintenir la puissance frigorifique.
□Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, de l'eau tiède et un détergeant doux.
N'utilisez jamais d'eau chaude (à plus de 40^ ), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil.
Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.
Avant une utilisation en début de saison
Nettoyez le filtré à air.
□ Ensuite, nettoyez l'enveloppe et les grilles si c'est nécessaire.
Service Technique / Garantie
Service Technique
Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiqued dans le chapitre "Considerations....", votre apparéil ne fonctionne pas, souvent-vous que notre Réseau de Services Techniques est à votre disposition.
Pour cela, en communiquant la panne, indiquez le modele (E-NR) et le n° de fabrication (FD) de votre apparéil, que vous pourrez dire sur la plaque de caractéristiques.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modulo et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable deprésenter le justificatif d'achat de l'appareil.
Les actions décrites ci-dessous vous aideront à donner une solution de par vous-même à de petits contratemps et vous éviteront d'appeler le Service Technique.
Si après ces vérifications, le problème persiste ou se repête, contactez nos techniciens spécialisés.
Considérations qui vous éviteront d'appeler le Service Technique
Que faire si ...
Les actions décrites ci-dessous vous aideront à solutionner vous-mêmes de petits contretemps et vous éviteront d'avoir à appeler le Service Technique.
Si, après ces vérifications, le problème n'a pas eté solutionné ou se repête, contactez nos techniciens spécialisés.
... l'appareil ne fonctionne pas ...
Vérifiez que la prise est branchée.
Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté.
□ Ajuster une température inférieure avec la touche
... l'appareil ne fonctionne pas et le pilote de sécurité est clignote ...
- Posez l'appareil sur une surface plane. Si le pilote reste allumé, videz le réservoir interieur d'eau de l'appareil. (Voir instructions dans climatisation ou déshumidification).
... le pilote de sécurité s'allume fréquement ...
Vérifiez que le robinet d'évacuation est sur la position ajustate.
... l'appareil ne refroidit pas suffisamment ...
Vérifiez que les unions du tuyau d'expulsion de l'air chaud sont correctes.
Vérifiez que la trajectory du tuyau d'expulsion n'est pas trop courbe et que sa longueur ne dépasse pas 140 cm.
Vérifiez que le robinet d'évacuation est sur la position de climatisation.
- Posez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible.
□ Fermez les volets pour minimiser la radiation solaire.
... l'appareil est sous tension mais le compresseur ne marche pas ...
La temporisation d'enclenchement (3 minutes) s'active à chaque mise sous tension de l'appareil. Trois minutes après la mise sous tension, le compresseur démarre audiblement.
Si la LED de déshumidification clignote, cela signifie que vous avez reglé l'appareil sur le mode Déshumidification et que la température de la piece est inférieure à 18^ . Dans ce cas, le compresseur s'estint (voir aussi les remarques relatives à "Déshumidification seulement").
Pour que l'appareil puisse fonctionner en mode Déshumidification, il faut que la temperature de la pièce dépasse 18^ .
Si la mention "F1" ou "F2" apparait à l'affichage, cela signifie que les sondes thermométriques sont défectueuses. Dans ce cas, prévenez toujours le service après-vente.
... l'appareil fait un bruit excessif ...
Assurez-vous que le tuyau d'expulsion de l'air est correctement fixé à l'appareil.
Vérifiez qu'il n'existeaucun obstacle à l'entrée et la sortie d'air de l'appareil.
SLe bruit cyclique d'eau que vous pouvez entendre est d'au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de l'appareil.
Attention!
Toute autre panne ou réparation doit être faite par un technicien spécialisé. Consultez dans ce cas le distributeur autorisé, le service d'attention au client ou le Réseau de Services Techniques.
Données Techniques
Données techniques
Consommation à puissance maximum ....1.180W
Fusible. 10 A
Capacité de réfrigération * 2.600W
Degré de fonctionnement
- Refrigeration/min. 18^ -max. 35^
- Déshumidification min. 18^ -max. 35^
* Ashrae 128
