BEDIENUNGSANLEITUNG REKM 215 BOSCH

DE Gebrauchsanweisung

Entsorgung der Verpackung. 4

Entsorgung Ihres alten Gerätes 4

Vor der Inbetriebnahme Ihres Gerätes. 4

Vorstellung Ihres neuen Gerätes

Gerätebeschreibung. 5

Bedienfeld. 6

Betriebsbedingungen

Betriebsbedingungen 7

Transport des Gerätes. 7

Inbetriebnahme

Kuhlen 8

Möglichkeiten der Warmluftabführung. 9

Entfeuchten 10

Luftreinigung. 10

Einstellen der Uhrzeit/Programmierung des Timers

Einstellung der Uhrzeit 11

Programmierung des Timers 11

Ausschalten des Timers 12

Pflege und Wartung

Reinigung 13

Vor der Inbetriebnahme zu Saisonbeginn. 13

Kundendienst 14

Garantiebedingungen 14

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können 16

Technische Daten 17

Wichtige Hinweise

Entsorgung der Verpackung

□Bitte entsorgen Sie die Verpackung umweltfreundlich.
- Unsere Produkte werden für den Versand sorgfältig in umweltfreundliche Materialien verpackt. Die Verpackungsmaterialien können recyclet werden.
Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
In Deutschland konnen Sie die Verpackung auf jeder Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Handler übernimmt für Sie die weitere Entsorgung.
Ziehen Sie den Netzstecker aus der Steckdose und schreiben Sie das Netzkabel ab.
Die Geräte enthalten Kältemittel, die gemäß den geltenden gesetzlichen Bestimmungen entsorgt werden müssen.
Werfen Sie das Gerät nicht einfach weg, sondern geben Sie es ab. Für eine eventuelle Abholung setzen Sie sich mit ihrer Gemeinde- oder Stadtverwaltung oder anderen zuständigen Stellen in Verbindung.
- Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen. Die Anleitung enthalt nicht nur wichtige Informationen für den Gebrauch, sondern auch wichtige Hinweise für ihre persönliche Sicherheit und die Instandhaltung des Geräts.
□Heben Sie die Bedienungsanleitung auf. Sie konnte fur einen anderen Anwender nutzlich sein.
Schalten Sie kein beschädigtes Gerät ein. Im Fehlerfall das Gerät vom Netz trennen.
Aufstellung und Anschluss Ihres Geräts müssen gemäß den Montageanweisungen und den geltenden Bestimmungen durchgeführt werden. Die Nichtbeachtung dieser Anleitung kann zu einem Verlust der Garantieansprüche führen.
Unsere Geräte erfüllen die gultigen Sicherheitsnormen. Reparaturen dürfen nur von kompetenten, sachverständigen Technikern ausgeführten werden, Denn ihre Sicherheit stehen auf dem Spiel.

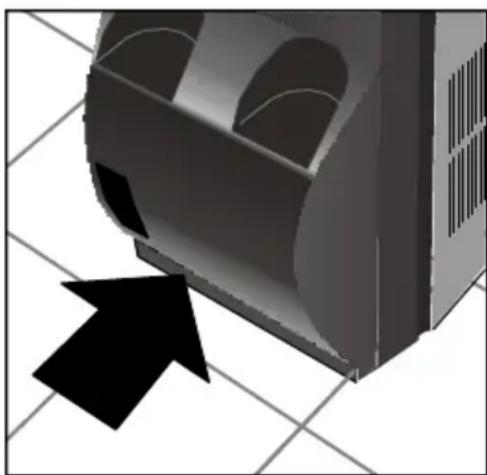

Stellen Sie sicher, dass der Verschlussstopfen den Wasserablauf ordnungsgemäß verschliebt.

Entsorgung Ihres alten Gerätes

Vor der Inbetriebnahme Ihres Gerätes

Vorstellung Ihres neuen Gerätes

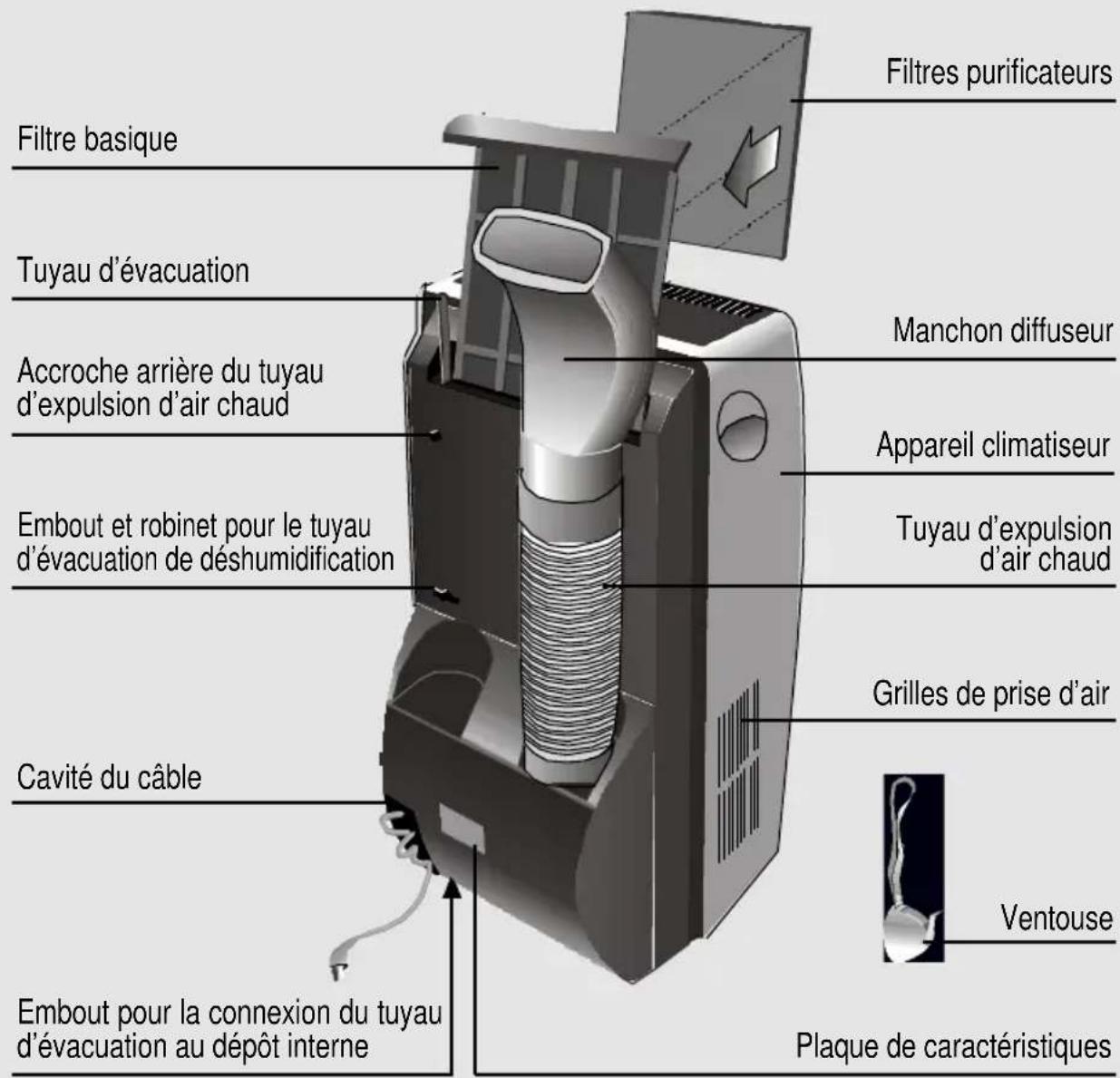

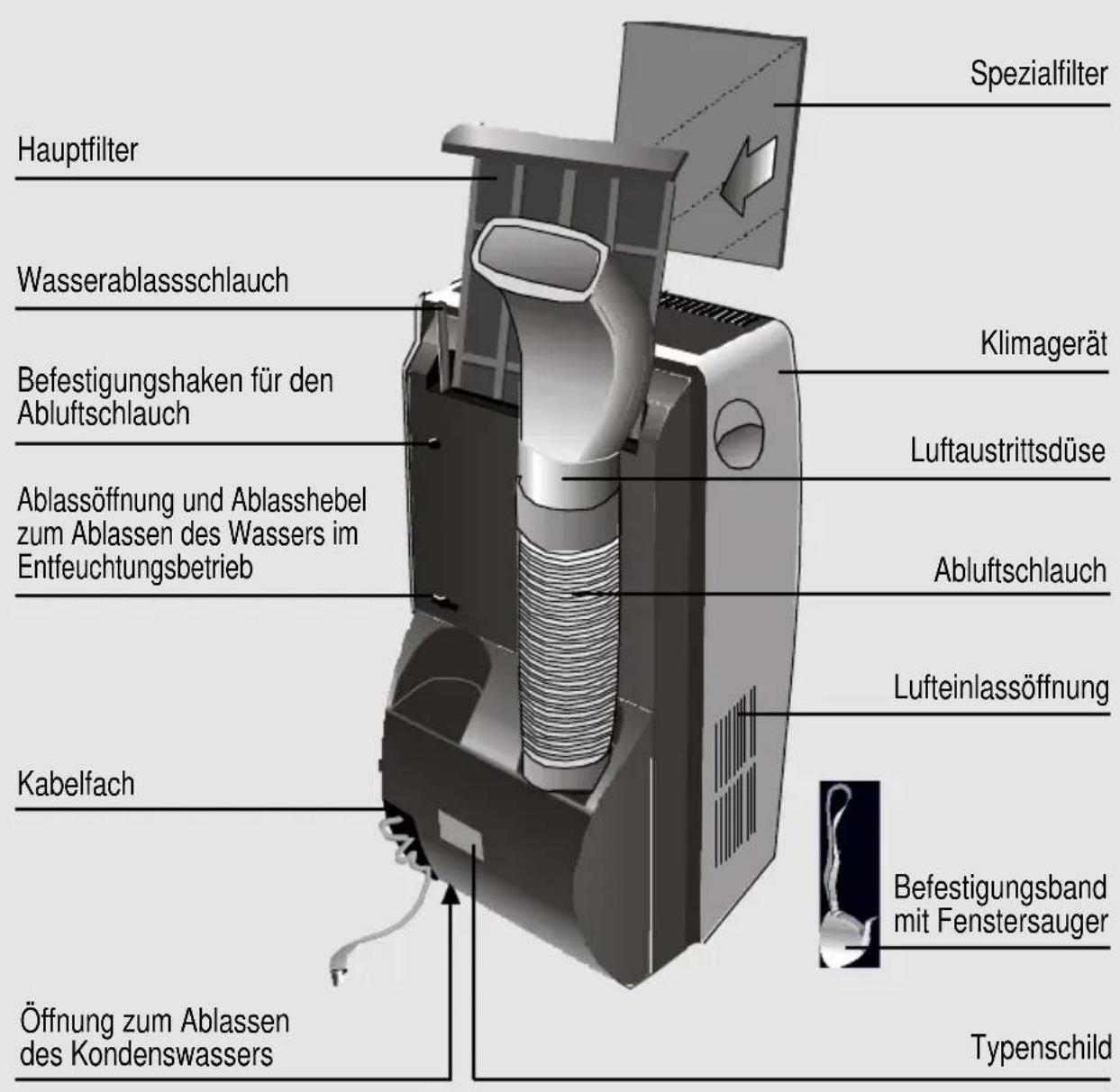

Gerätebeschreibung

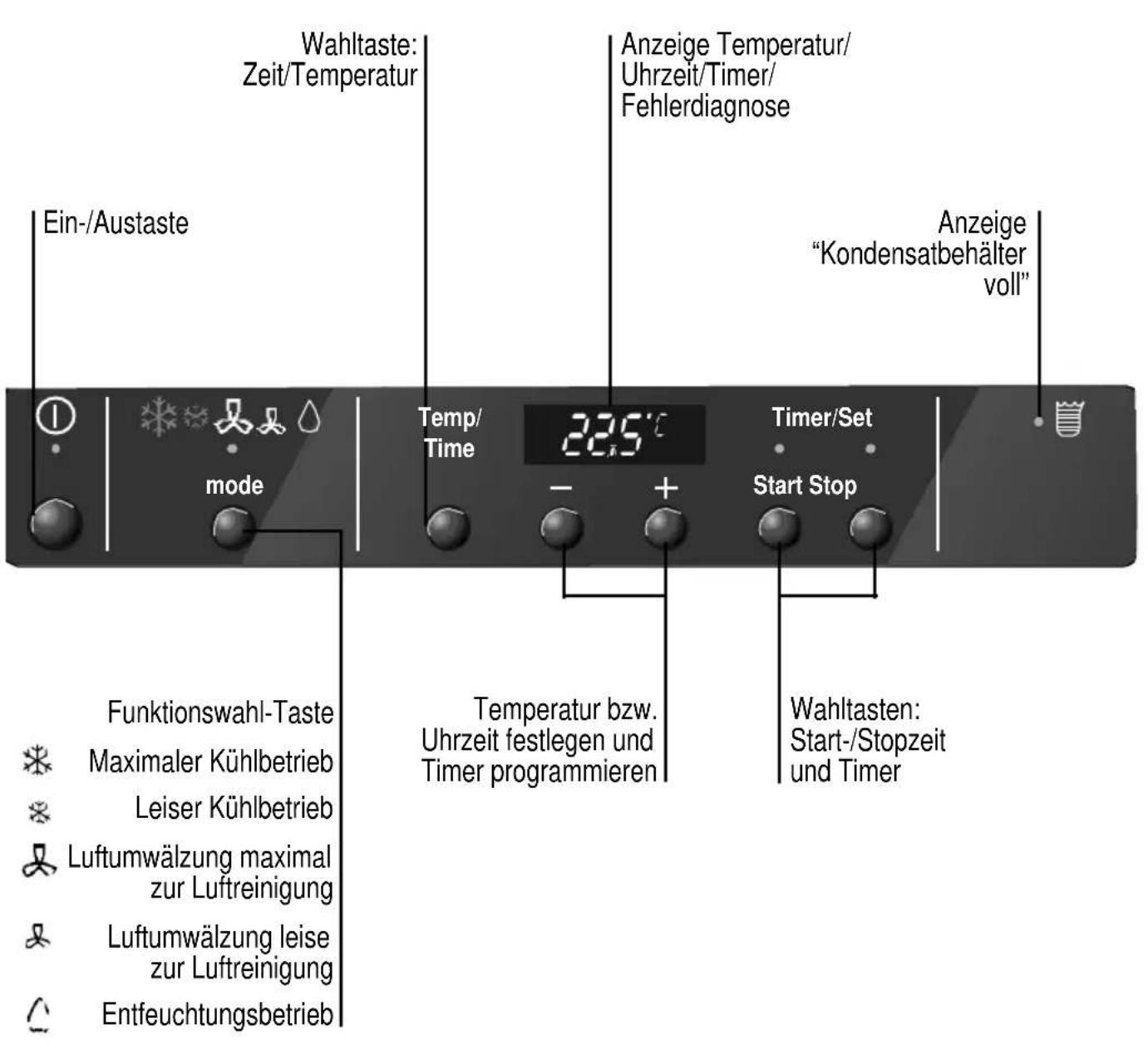

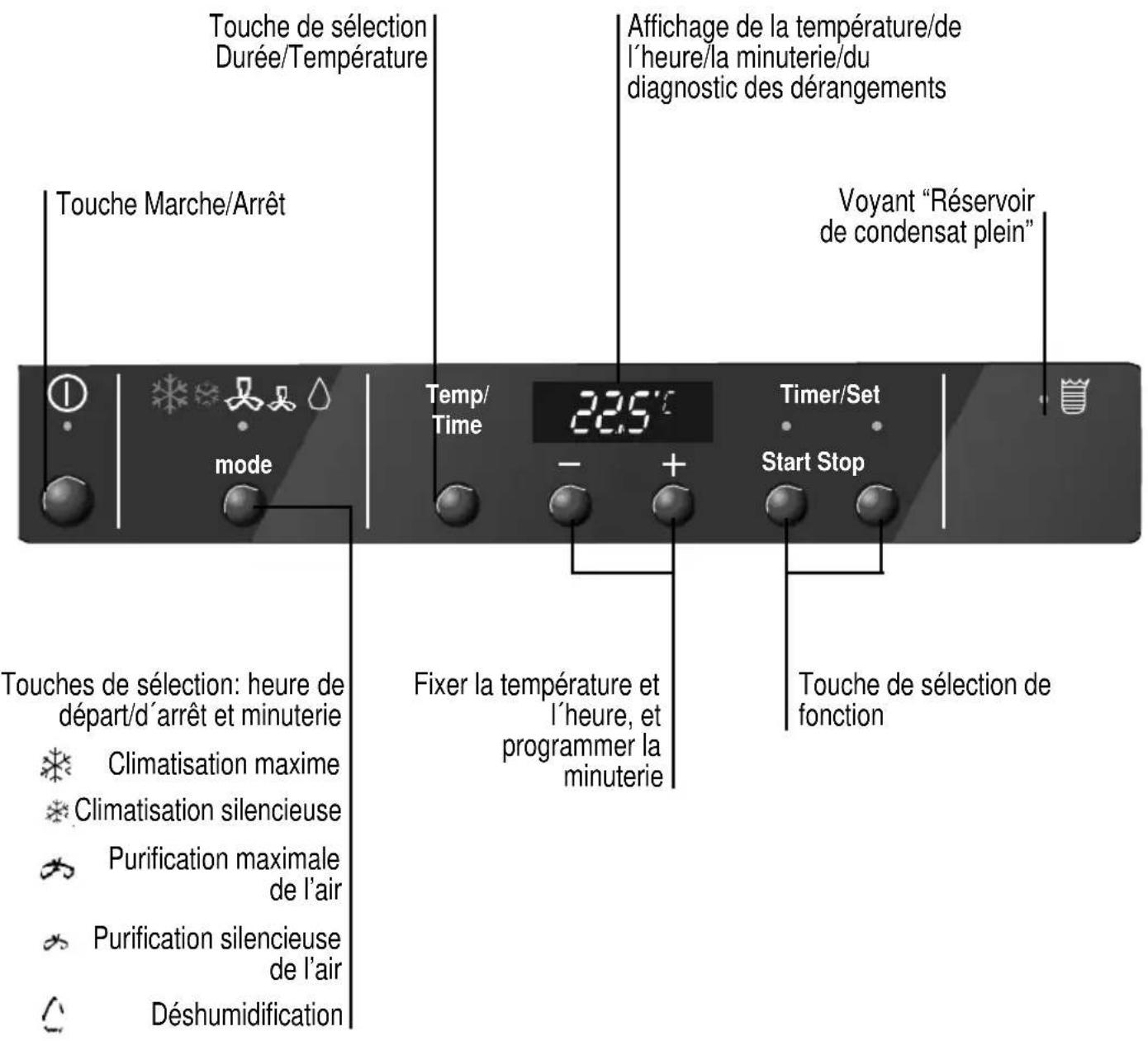

Bedienfeld

Betriebsbedingungen

Betriebsbedingungen

□ Dieses Klimagerät ist für einen Anschluß an ein Stromnetz mit 220/240 V und 50 Hz ausgelegt. Die Netzsteckdose muß geerdet sein.
□ Absicherung durch 10 A träge.
□ Eventuell verwendete Verlängerungskabel muss geerdet sein.Der Kabel- Querschnitt muss mindestens 1,5mm^2 pro Anschluß betragen. Maximale Gesamtlänge 25 m.
An der Rückseite des Gerätes ist ein Fach für das Netzkabel vorgesehen.
Vermeiden Sie Eintritt von Wasser in das Gerät.
Die Lufteinlass- und -auslassöffnungen dürfen nicht abgedeckt werden.

Bei Beschädigung des Netzkabels ist diese gegen ein neuen Kabel mit ähnlichen Eigenschaften auszubauschen. Wenden Sie sich dazu an den Hersteller oder den Kundendienst oder andere fachkundiges Personal.

Achtung!

Wird das Klimagerät aus- und sofort wieder eingeschaltet, so verzögert sich der Wiederanlauf des Kompressors um ca. 3 Minuten. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten.

Transport des Gerätes

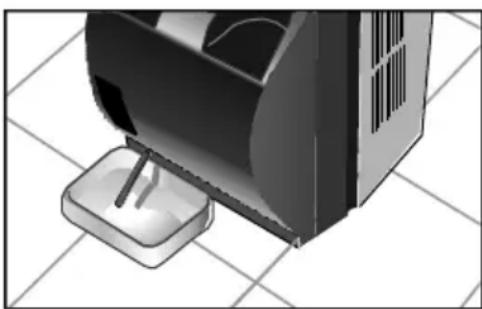

Vor dem Transport ist das Wasser aus dem Kondensatbehälter abzulassen, bevor das Gerät geneigt oder gekippt wird. Das Ablassen erfolgt über den Wasserablassschlauch, der an der Ablauföffnung an der Geräteunterseite angeschlossen wird.

Achtung!

Bitte transportieren Sie das Gerät vorsichtig, um die an der Bodenplatte angebrachte Ablassöffnung für das Kondenswasser nicht zu beschädigen.

Inbetriebnahme

Kühlen

Netzstecker einstecken.
□ Abluftschlauch zur Warmluftabführung nach außen führen.
Gerät mit der "Ein-/Austaste" einschalten.
Maximalen oder leisen Kuhlbetrieb an der Betriebswahltaste einstellen.

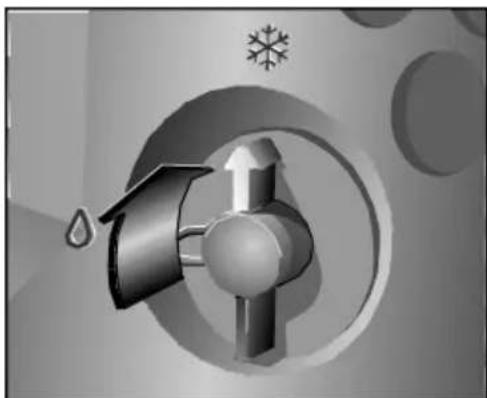

□ Ablassebel auf der Geräterückseite auf das Symbol "Kühlen" stellen.
An den und -Tasten die gewünschte Temperatur einstellen.
Das Gerät kühlt die Raumluft und entfeuchtet sie gleichzeitig - und schafft so ein angenehmes Raumklima.
Schaltet das Gerät aufgrund der Thermostatsteuerung ab, lauft es automatisch wieder an, sobald die Raumtemperatur um 2^ ansteigt!
Das entstehende Kondenswasser verdampft während des Betriebs automatisch und wird zusammen mit der Abluft über den Abluftschlauch nach außen abgeführt.
Bei übermaßiger Luftfeuchte sammelt sich das Kondenswasser in einem Behälter. Bei Erreichen eines bestimmten Pegels blinkt die Anzeige "Kondensatbehälter voll" und zeigt an, dass der Kondenswasserbehälter geleert werden muß.

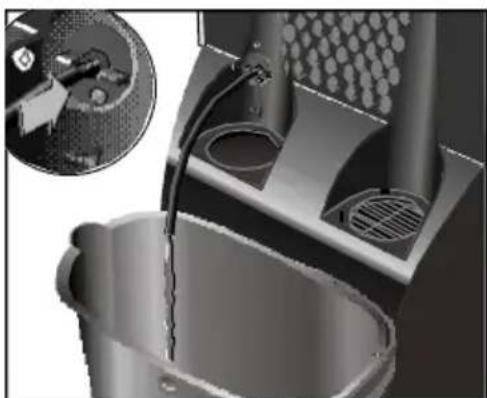

Das Ablassen des Wassers erfolgt über den Ablaufschlauch, der an der Ablauföffnung an der Geräteunterseite angeschlossen wird.
- Oder entleeren Sie den Behälter über die eingebaute Pumpe wie im Entfeuchtungsmodus. Schalten Sie zuerst das Gerät aus, und warten Sie 10 Minuten, um die Wiederingangsetzung der Sicherheitsysteme zu ermögen. Danach folgen Sie den Anweisungen im nachfolgenden Kapitel "Entfeuchten".

Möglichkeiten der Warmluftabführung

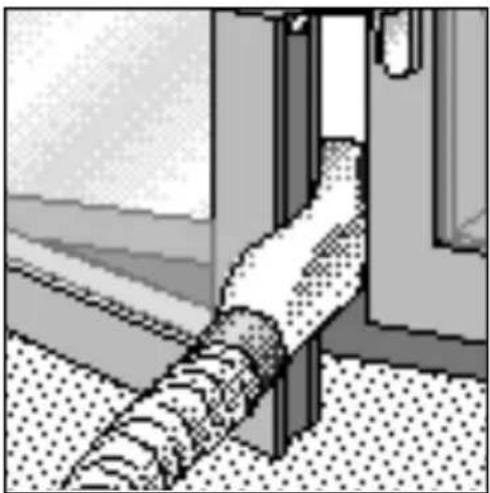

Mobile Installation

□ Luftaustrittsdüse an den Abluftschlauch anschließen.

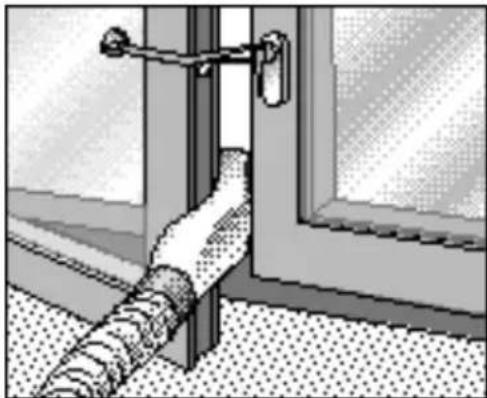

- Öffnen Sie das Fenster leicht und legen Sie die Luftaustrittsdüse zwischen Fensterleiste und Fensterrahmen. Wenn das Fenster aus zwei Flügeln besteht, legen Sie die Luftaustrittsdüse zwischen den rechten und den linken Fensterflügel.
Fenster soweit wie möglich schreiben und mit dem Befestigungsband und Fenstersauger fixieren.

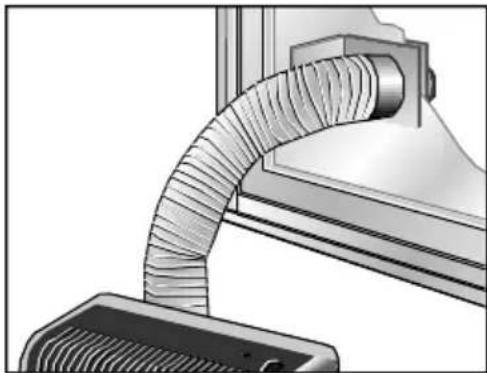

Festinstallation Für die feste

InstallationbenötigenSieddas

Sonderzubehör "Fenster-/ Wanddurchführung". Es ist unter der Bestellnummer B1 RKZ 06009 im Fachhandel erhältlich.

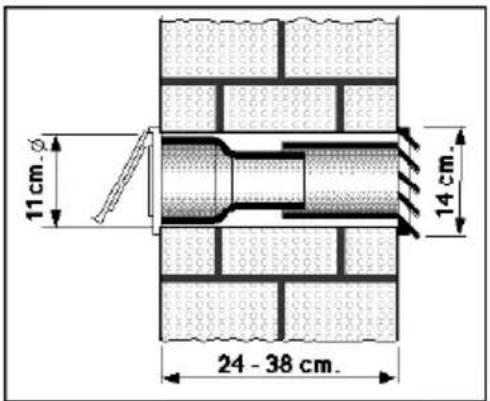

Fur die Warmluftabführung durch die Wand mussen Sie ein entsprechendes Loch bohren.
Die Luftaustrittsdüse abziehen und den Abluftschlauch an das Zubehörteil anschließen.

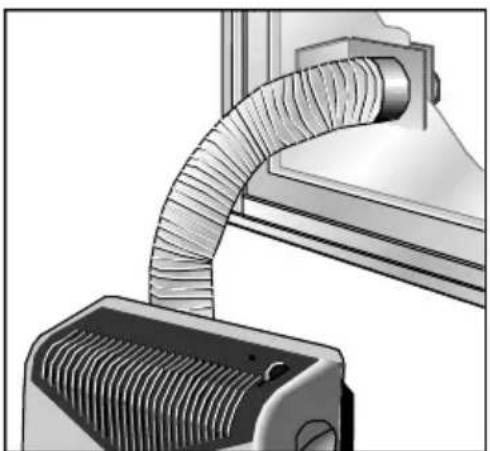

□ Im Fall einer Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muß in das Fensterglas eine runde Öffnung mit 10,5 cm Durchmesser geschlossen werden.

Hinweise:

• Den Abluftschlauch so kurz wie möglich halten (max. 140 cm).
  Die Mindesthöhe zwischen Boden und Schlauchende muss mindestens 70 cm detragen.
• Bei der Verlegung des Schlauches auf einen weiten Kurvenradius achten.

Andernfalls wird die Warmluftabführung gestört, was zu einer Verminderung der Kühlleistung führen kann.

Entfeuchten

Im Entfeuchtungsbetrieb entzieht das Gerät der Umgebungsluft Feuchtigkeit. Es erfolgt jedoch keine Temperaturregelung.

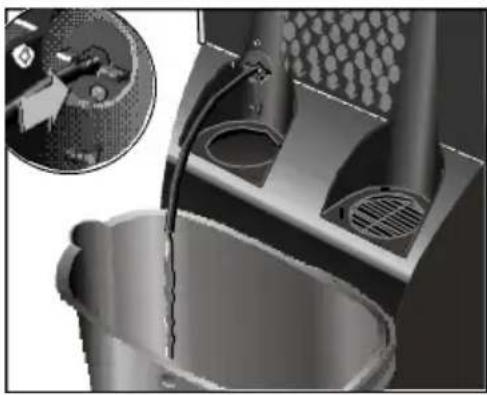

□ Ablassebel zur Entleerung des geräteinternen Behalters um 90^ nach links drehen.
Verschlussstopfen abziehen und Wasserablassschlauch aufstecken.
Mit einem geeigneten Behälter abflieBendes Kondenswasser auffangen.

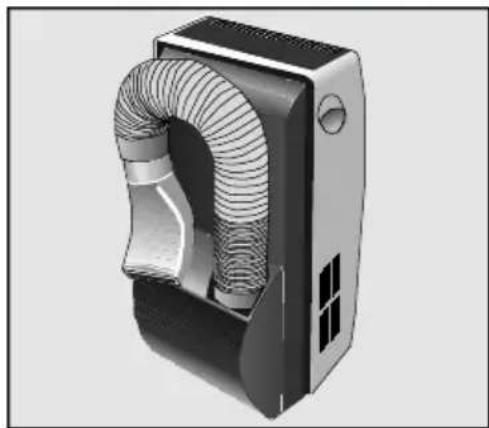

Den Abluftschlauch in Parkstellung bringen.
□ Funktion-Wahlschalter auf Entfeuchting stellen.
Je nach Umgebungsbedingungen konnen der Raumluft bis zu 30 Liter Wasser in 24 Stunden entzogen werden.

Achtung!

• Beim Umschalten auf Klimatisieren den Verschlußstopfen auf die Ablassöffnung zur Entleuerung des geräteinternen Behalters stecken und den Hahn um 90^ nach rechts drehen. Andernfalls entweicht hier während des Klimatisierens Kondenswasser.
• Wenn die Anzeige "Kondensatbehälter voll" blinkt, befindet sich die Umgebungstemperatur unter 18^ . Beachen Sie, dass die Raumtemperatur mindestens 18^ betragen muss, um einen einwandfrei Entfeuchtungsbetrieb zu gewährleisten.

Luftreinigung

Im Luftreinigungsbetrieb wird die Raumluft über Filter geleitet und damit gereinigt.

Das Gerät beinhaltet einen Hauptfilter, in den ein Spezialfilter eingesetzt ist. Sie**) gegen:
- Gerüche und Rauch.
- Blutenstaub, Bakterien und Staub.
Zur ausschließlich Luftreinigung
Abluftschlauch in der Parkstellung fixieren.

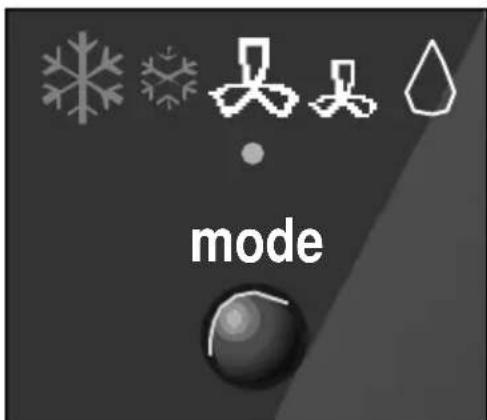

Zwischen maximaler oder geringerer Ventilatorgeschwindigkeit wahlen.
Wir empfehlen, den Spezialfilter in jeder Betriebsfunktion (Kühlen, Entfeuchtung, Luftreinigung) eingelegt zu halten, damit immer die bestmögliche Luftreinigung erzielt wird.

Einstellen der Uhrzeit/Programmierung des Timers

Einstellen der Uhrzeit

Durch Drücken der "Temp/Time" Taste wird die Uhrzeit angezeigt und bleibt 5 Sekunden im Display sightbar.
Die angezeigte Uhrzeit kann durch Drucken der und Tasten vor- oder zurückgestellt werden. Jeder Druck ändert die Uhrzeit um 1 Minute. Wird länger auf eine der Tasten gedrückt, so ändert sich die Zeit kontinuierlich.
Nach 5 Sekunden wechselt die Anzeige wieder von der Zeit auf die gewährte Temperatur.

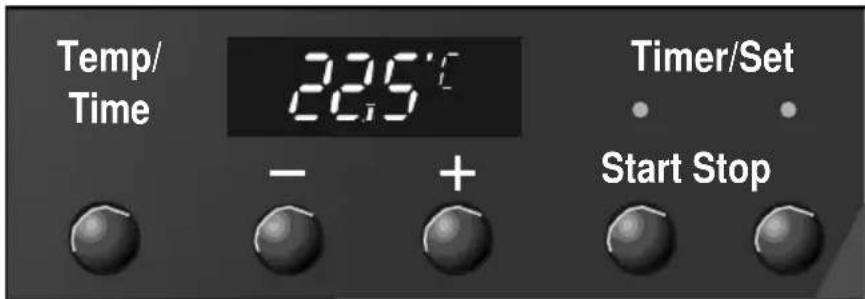

Programmierung des Timers

Mit dem Timer kann die Ein- und/oder Ausschaltzeit des Gerätes voreingestellt werden. Die Programmierung kann unabhängig davon erfolgen, ob das Gerät ein- oder ausgeschelt ist.

Als Funktion (Kühlen, Luftreinigung, Entfeuchten) wird immer die zuletzt gewährte verwendet (ggf. mit der entsprechenden Temperatur).

Zum Wahlen der Startzeit die "Start" -Taste drücken. Die zuletzt eingestellte Startzeit erscheint im Display und kann durch Drucken der und -Tasten in 15 -Minuten- Schritten verändert werden. Die Anzeige über der "Start" -Taste leuchtet auf und signalisiert, dass der Timer aktiviert ist. Analog verfürt man zur Programmierung der Stopzeit.
Das Gerät schaltet sich nun zur eingestillten Zeit ein bzw. aus.
Um die gewählte Start- oder Stopzeit abzufragen, drücken Sie auf die entsprechende Taste. Die Zeit wird nun während 5 Sekunden angezeigt und kann ggf. geändert werden.

Ausschalten des Timers

Während 2 Sekunden, die "Start"- oder "Stop"-Taste drücken. Die Leuchtanzeige erlischt und der Timer ist deaktiviert.
Die programmierten Werte und Betriebsarten werden beibehalten. Diese werden, den eingestallen Uhrzeiten entsprechend, tätiglich wiederholt, solange sie nicht ausser Betrieb gestellt oder gelöscht werden so wie eben beschrieben.

Pflege und Wartung

Reinigung

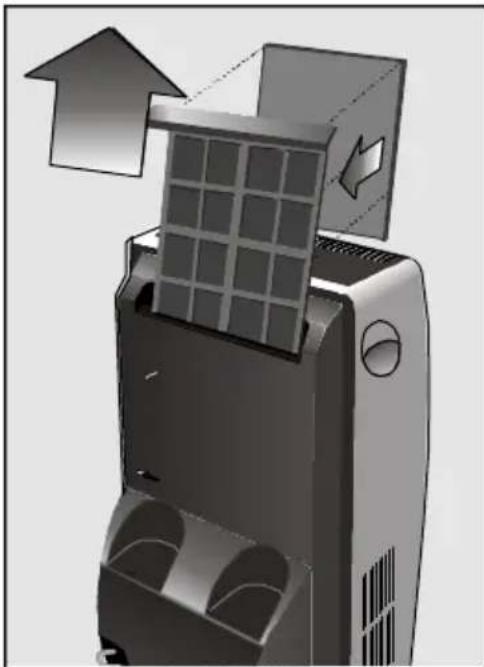

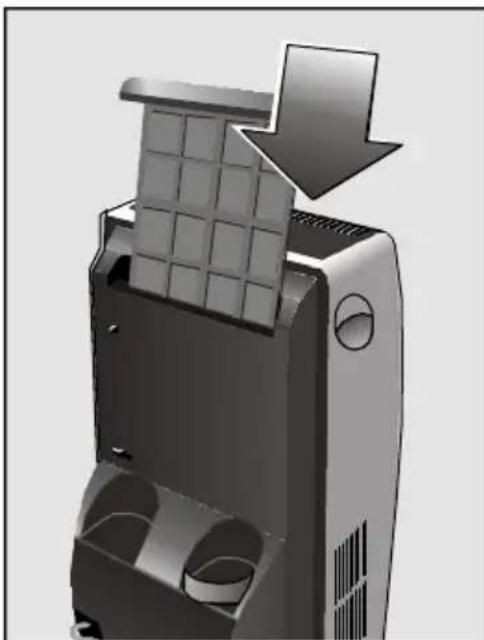

Das Innenteil ist mit einem Hauptfilter ausgestattet, der nach längerer Betriebsdauer gereinigt werden muß. Unter fließendem Wasser abspüssen, trocknen setzen und wieder einbauen.
Der Spezialfilter, mit der Referenz B1 RKZ 09013, sollte vierteljährlich erneuert werden, um seine Funktionsfähigkeit zu gewährleisten.
Der Filter muss, wie im Bild beschrieben, eingebaut werden.
Die Gitterroste mit einem Lappen oder Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel saubern.
□ Auf keinen Fall heiBes Wasser (mehr als 40^ ), Bleichmittel, Reinigungsbenzin, Benzin, Säuren oder Bürsten verwenden, Eintritt von Wasser in das Gerät vermeiden.
Reinigen Sie das Gerät nicht mit einem Wasserschlauch.

Vor der Inbetriebnahme zu Saisonbeginn

Luftfilter reinigen.
Wenn notwendig, das Gerät saubern.

Kundendienst

Kundendienst

Wenn auch bei genauer Beachtung der Bedienungsanweisung sowie des Kapitals "Was tun, wenn..." das Gerät nicht Funktioniert, den Kundendienst verständigen.

Wenn Sie sich an eine unserer Kundendienststellen wenden, geben Sieitte den Geratotyp (E-Nr) und die Seriennummer an, die Sie auf dem Typenschild Ihres Geratesfinden.

Garantiebedingungen

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lessen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für diesen Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir behehen unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler berufen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichen Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten - nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.

2.Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

3.Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegenen Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsourt konnen nur für stationär betriebene (feststehende) Geräte verlangt werden.

Esist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4.Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

1. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

2. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entwickelten Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die tech-nischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, sowie wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landes-vertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Überlegungen, die Ihnen einen Anruf beim Kundendienstersparen können

Was tun, wenn ...

Die nachfolgend beschriebenen Schritte werden Ihnen beim selbständigen Beheben von kleinen Störungen behilflich sein, die Ihnen einen eventuellen Anruf beim Kundendienst ersparen werden.

Wenn das Problem nach diesen Überprüfungen nicht gelöst werden konnte, oder es sich wiederholt, dann wenden Sie sichitte an unsere Fachtechniker.

... das Gerät nicht arbeitet ...

□ Überprüfen, ob der Netzstecker ordnungsgemäß eingesteckt ist.
Überprüfen, ob ein Stromausfall im Netz vorliegt oder eine Sicherung durchgebrannt ist.
Mit Taste auf eine niedrigere Temperatur einstellen.

... Das Gerät Funktioniert nicht, und die Warnlampe blinkt ...

Das Gerät auf waagerechte Unterlage stellen. Falls die Signallampe nicht erlischt, Kondenswassertank im Gerät entleeren. Das Ablassen des Kondenswassers erfolgt über den Ablassschlauch, der an der Geräteunterseite angeschlossen wird. (Beachten Sie dazu die Anweisungen im Kapitel "Kühlen").

... Signallampe leuchtet\ sehr oft auf ...

Überprüfen, ob Ablassehebel zum Ablassen des Kondenswassers in der richtigen Position ist.

... das Gerät keine ausreichende Kühlleistung erbringt ...

□ Überprüfen, ob der Abluftschlauch ordnungsgemäß angeschlossen ist.
□ Überprüfen, ob der Abluftschlauch nicht mit zu engem Kurvenradius verlegt wurde.
- Sicherstellen, dass der Ablasshahn sich in der Stellung "Kühlen" befindet.
Saugnapf so befestigen, daß das Fenster so weniger wie möglich geöffnet werden muß.
- Rolläden und Sonnenblenden schreiben, um die Sonneneinstrahlung zu verringn.

... das Gerät ist eingeschaltet, aber der Verdichter lauft nicht ...

• Nach jedem Einschalten des Geräts ist die 3-Minuten-Einschaltverzögerung aktiviert. Der Verdichter lauft dann nach 3 Minuten hörbar an.
• Blinkt die LED für Entfeuchting, ist das Gerät auf Entfeuchtungsbetrieb eingestellt und die Raumtemperatur liegt unter 18^ . Der Verdichter schaltet deshalb ab (siehe auch Hinweise bei "Nur entfeuchten").
  Die Raumtemperatur muss über 18^ betragen, damit das Gerät im Entfeuchtungsbetrieb arbeitet.
  □ Falls an der Anzeige “F1” oder “F2” erscheint, liegt der Fehler bei den Temperatursensoren. Rufen Sie dann in jedem Fall den Kundendienst.

... das Gerät zu laut ist ...

Korrekte Befestigung des Abluftschlauchs am Gerät prufen.
Überprüfen, ob Luftein- und -auslass frei sind.
Wenn Sie ein zyklisches Wassergurgeln horen, so ist das auf den Betrieb der Wasserkreislaufpumper zurückzufahren, die die Leistung des Gerats verbessert.

Achtung!

Andere Maßnahmen oder Reparaturarbeiten müssen von einem fachkundigen Techniker durchgeführt werden. Wenden Sie sich in thisem Fallitte an ihren Vertragshändler,an unseren Kundendienst oder an eine der autorisierten Kundendienstniederlassungen.

Technische Daten

Technische Daten

Leistungsaufnahme 1.180W

Absicherung. 10 A

Kuhlleistung * 2.600W

Betriebsstufe

• Kuhlbetrieb.min. 18^ -max. 35^
• Entfeuchtungsbetrieb........min. 18^ -max. 35^
  * Ashrae 128
