MANUALE UTENTE REKM 215 BOSCH

IT Instruzioni sull'uso

Osservazioni Importanti

Scarto dell'imballaggio 61
Scarto del vosto antico apparecchio. 61
Prima di collegare il vosto appearecchio 61

Presentazione del vostro nuovo apparecchio

Descrizione dell'apparecchio. 62
Quadro di controllo 63

Condizioni d'uso

Condizioni d'uso. 64
Condizioni di trasporto. 64

Istruzioni d'Uso

Climatizzazione 65
Possibilità di evacuire l'aria all'esterno 66
Deumidificazione. 67
Purificazione dell'aria 67

Aggiustare l'ora / Programmazione del temporizzatore

Aggiustare l'ora 68
Programmazione del temporizzatore 68
Sconnessione del temporizzatore. 69

Pulizia e Manutenzione

Pulizia. 70
Prima del suo uso all'inizio della stagione 70
Servizio Tecnico / Garanzia 71
Considerazioni che vi faranno risparmiare telefonate al Servizio Tecnico 72
Dati tecnici 73

Osservazioni Importanti

Scartodell'imballaggio

Rispecttate I'ambiente qualora buttate I'mballaggio del mystro appearecchio.
I nostri prodotti vengono imballati con cura per il trasporto. Gli imballaggi vengono progettati in modo di non essere pericolosi per l'ambiente. Possono venire reciclati, sono prodotti ecologici.
Riciclando l'imballaggio, da un verso fate un contributo all'economia di materie prime, e dall'altre riducete il volume dei residui.
Se Vi viene accettato, potete restituire l'imballaggio al negotiante che vi ha fornito l'apparecchio.
Disinserite l'apparecchio alla rete e tagliatene il cavo di collegamento.
□ Gli apparecchi hanno refrigeranti che devono venirne eliminati in accordo con la normativa in vigore.
Consegnate il vostro vecchio apparecchio, prima di scartarlo in altri modo. Contattate il vostro Municipio o altri centri competenti per la sua raccolta.

Scarto del vosto antico apparecchio

• Prima di utilizzato l'apparecchio per la primaolta, leggete il libro di istruzioni. Esso contiene informazioni importanti, non soltanto per l'uso maanche per la vostra sicurezza e per la manutenzione.
  Conservate quello libro di istruzioni. Eventualmente, cui esse utile a un'alto utente.
  Non aviate un apparecchio danneggiato.
  Il montaggio e collegamento del vosto appearecchio deve farsi in accordo con le istruzioni di montaggio e la normativa in vigore. Se queste istruzioni non vengono rispetto, c'è il rischio di perdere la garanzia.
  I nostri appearecchi sono in accordo con le norme di sicurezza in vigore. Soltanto tecnici competenti in materia sono autorizzati alle riparazioni. E in gioco la vostra sicurezza.

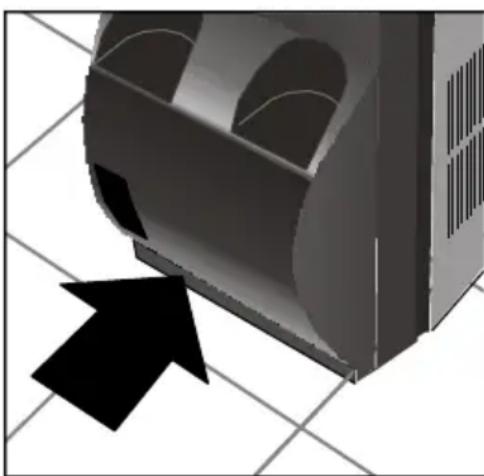

  □ Assicuratevi che i tappi degli scoli siano collocati correttamente, poiché possono essere saltati lungo il trasporto.

Presentazione del vosto nuovo apparecchio

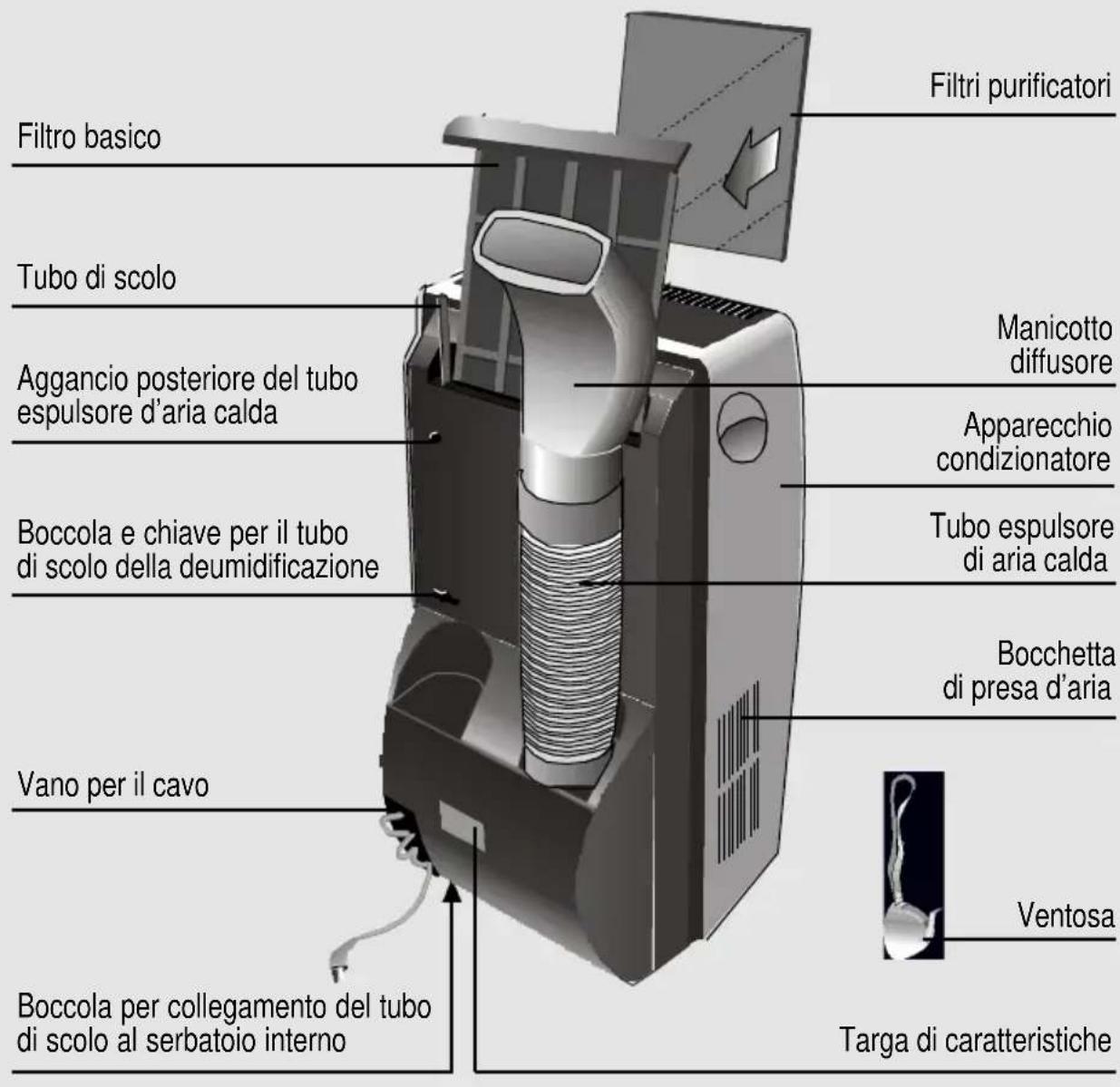

Descrizione dell'apparecchio

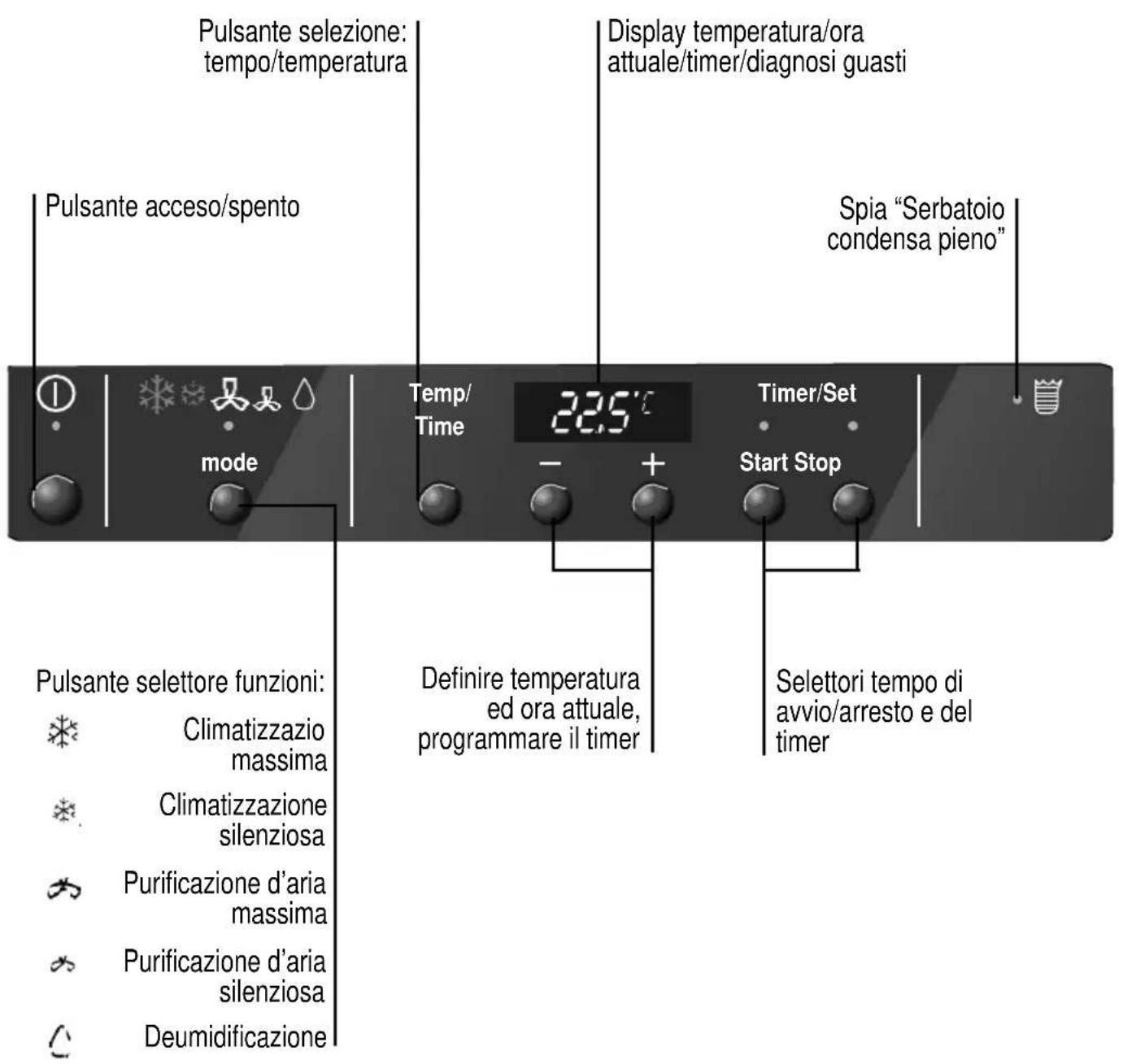

Quadro di controllo

Condizioni d’Uso

Condizioni d'uso

• Questo elettrodomestico delve venire collegato alla rete a 220/240 V e 50 Hz, tramite una presa con messa a terra.
  Protezione tramite un fusabile da 10 A, ad azione lenta.
  Nel caso di aver bisogno di una prolunga, dovrè essere munita di messa a terra, la sua sezione dovrè ave almeno 1,5 mm² per filo e la sua lunghezza sare minore di 25 m.
  Il cavo di collegamento alla rete elettrica ha un vano nell parte posteriori dell'apparecchio.
  Evitate di coprir le entrate e uscite d'aria del vosto apparecchio.
  Eviti che entri dell'acqua nell'apparecchio.

Se il cavo di alimentazione è danneggiato, delvevrìsostituito da un'alto di caretteristiche simili. Per farlo, indirizzarsi al fabbricante o al suo servizio post-vendita o personale equipollente qualificato.

Attenzione!

Se l'apparecchio è scollegato e ricollegato, il compressore si metterà in moto dopo 3 minuti. Questo tempo è necessario per garantire il funzionamento corretto dell'apparecchio.

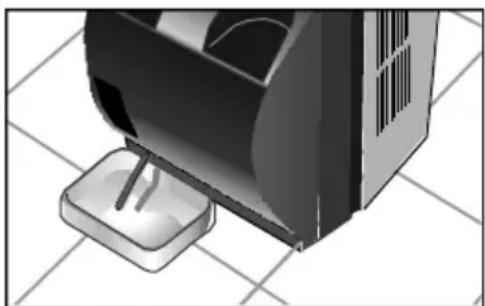

Condizioni di trasporto

L'apparecchio è munito di ruote onde facilitarne lo spostamento. Nel caso in cui sia necessario inclinare l'apparecchio per spostarlo, bisogna svuotare l'acqua che è nel serbatoio interno, con l'aiuto del tubo di scolo abbinato alla chiave della parte inferiore dell'apparecchio.

Attenzione!

Abbiate particolare cura durante il trasporto di quest'unità. La base di quello appearecchio è munita di un tubo di scolo d'acqua che potrebbe rompersi con qualsiasi urto.

Istruzioni d’Uso

Climatizzazione

□ Inserire l'apparecchio
Rivolgere all'esterno il tubo espulsore dell'aria calda.
Selectionare la funzione di climatizzazione massima o silenziosa.

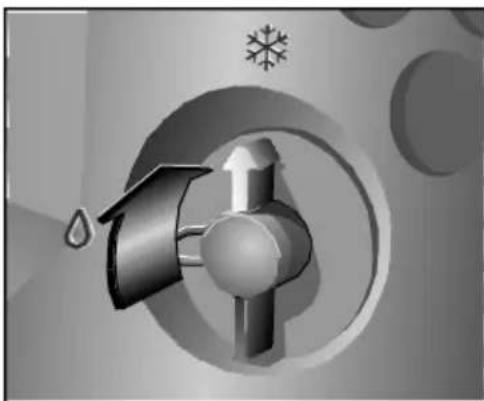

Girare la chiave di scolo fino alla posizione di refrigerazione.
Con i pulsanti regare la temperatura desiderata.
L'apparecchio raffredda e deumidifica simultaneamente l'aria del recinto, generandoosi un lima gradevole.
Se l'apparecchio è scollegato a causa del termostato, tornerà ad avviarsi qualora la temperature ambiente sua salute 2^!
□ Durante il condizonamento, l'acqua condensata che ne risulta si evapora automaticamente e viene evacuata all'esterno insiema all'aria espulsa,attraverso il tubo espulsore dell'aria calda.
In condizioni estreme di umidità, l'apparecchio accumulera acqua condensata in un serbatoio interno.
Raggiunto un determinato livello, si accenderà la spia luminosa di sicurezza,indicando il bisogno di svuotare il suddetto serbatoio, con l'aiuto del tubo di scarico, collegato all'attacco nella parte inferiore dell'apparecchio.
Anzitto, disinserite l'apparecchio e aspetto 10 minuti per permettere il nuovo collegamento dei sistemi di sicurezza. Proseguite dopo come indicato in seguito nel capitolo Deumidificazione.

Possibilità di evacuire l'aria all'esterno

Installazione mobile

□ Abbinate il manicotto diffusore al tubo espulsore dell'aria calda.

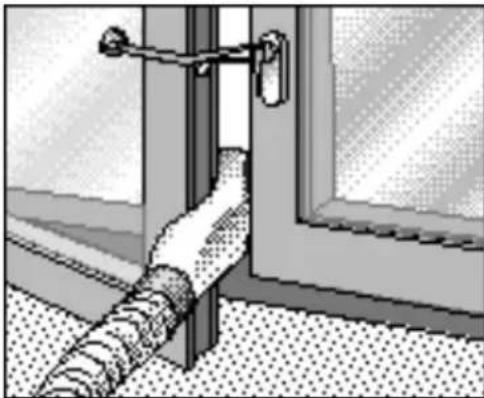

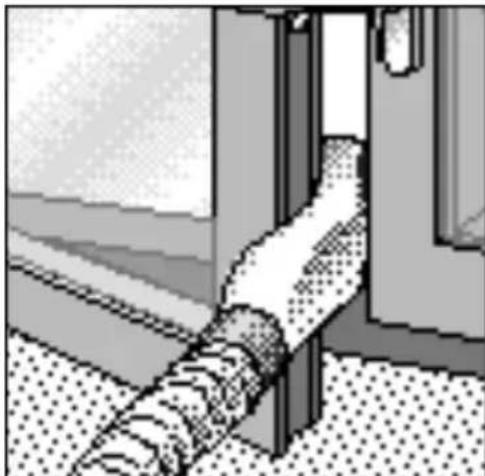

Aprite leggermente la finestra e collocate la boccola di evacuatione d'aria tra il battente e la cornice della finestra. Nel caso di finestre a doppio battente, collocate la boccola di evacuatione tra i battenti destro e sinistro.
Chiudete la finestra il più possible e sostenetela con la ventosa fornita.

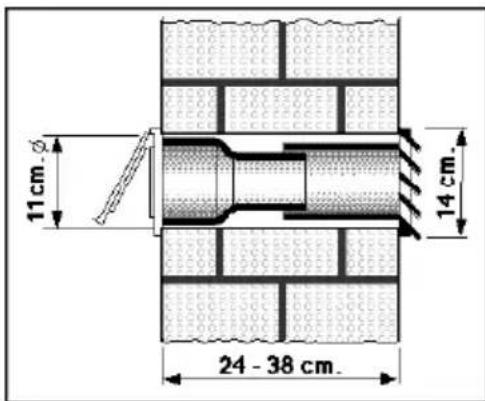

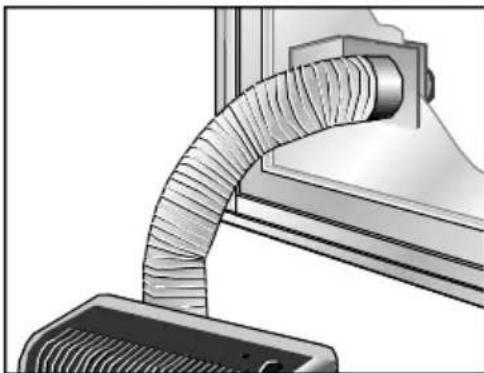

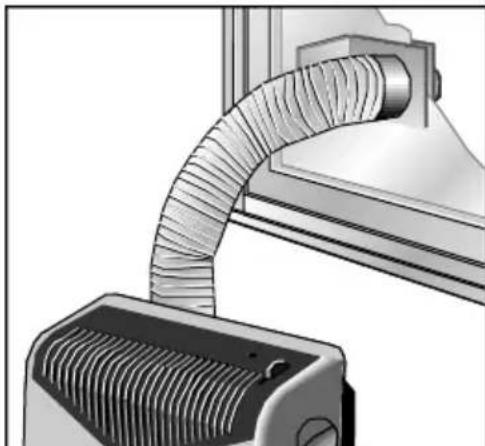

Installazione fissa Viene realizzata adoperando l'Accessorio

Opzionale passafinestra / passamuro matricola B1 RKZ 06009, che potrete acquistare presso il vostro solito negotio.

Per espulsare l'aria calda attraverso il muro, è necessario forarlo per collocarci il passamuro.
Levate il manicotto diffusore e collegate il tubo espulsore d'aria all'accessorio.
Nel caso di installmente fissa attraverso la finestra, viene utilizzato soltanto il pezzo finale trasparente dell'accessorio ed è nescessariofare un foro nel vetro, di 10,5 cm di diametro.

N.B.:

Non allungare se non necessario il tubo espulsore d'aria calda (lunghezza massima 140 cm).
- Deve esserci una distance minima di 70 cm tra il pavimento e l'estremo del tubo.
- Qualora il tubo è collocato non devonsi effettuare radi di flessione troppo chiusi.

Altrimenti sarebbe impedita l'idonea uscita dell'aria calda, il che può implicare, a sua volta, un calo della potenza frigorifera.

Deumidificazione

Purificazione dell'aria

In questa posizione l'apparecchio riducce l'umidità ambientale. Non controlling comunique la temperatura.

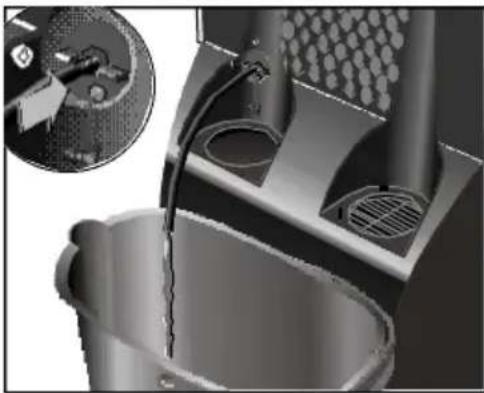

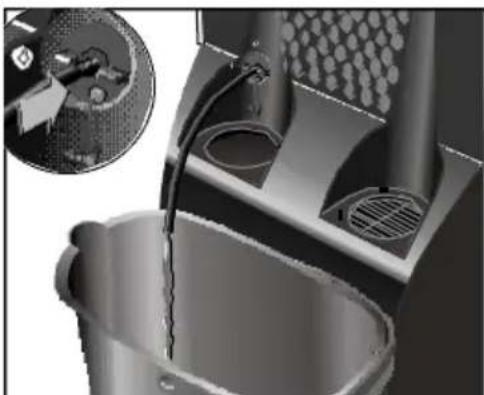

Girate 90^ a sinistra la schiave di scolo.
Levate il tappo della chiave e introducete il tubo di scolo, che si ripone nell'omicarpanto del filtrò basico.
□ Collocate un recipiente all'uscita del tubo di scolo, per raccogliere l'acqua consdensata.

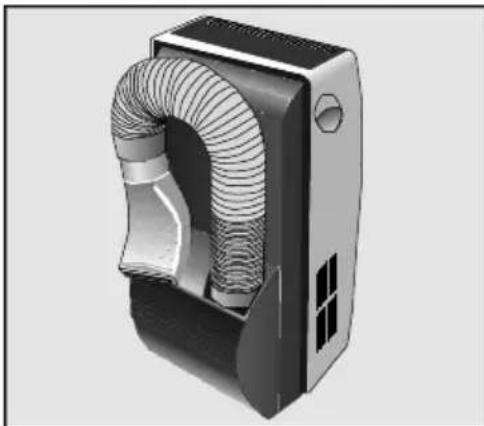

- Collocate il tubo espulsore in posizione di parcheggio.

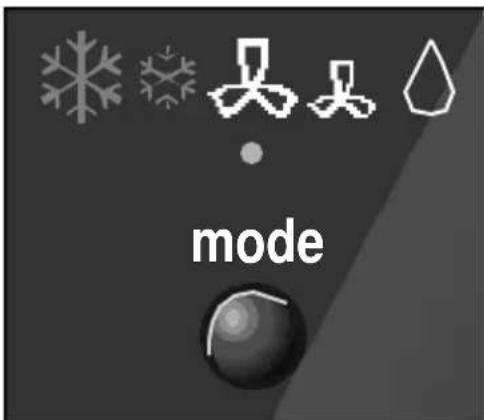

- Selezionate nella manopola la funzione di deumidificazione.
La quantità d'acqua deumidificata può raggiungere i 30 litri agli 24 ore, a seconda delle condizioni ambientali.

Attenzione!

• Qualora si cambi di nuovo l'apparecchio alla funzione di refrigerazione, non dimenticarsi diMETTERE il tappo alla chiave di scolo e girarla 90^ a destra. Altrimenti uscirebbe l'acqua qualora l'apparecchio funzionasse.
• Se la spia luminosa di "Deumidificazione" lampeggia, la temperatura dell'ambiente è al di除去 dei 18^ . Tenere sempre presente che per garantire un funzionamento perfetto della funzione di deumidificazione, la temperatura ambiente deve raggiungere i 18^ .

In questa funzione l'aria viene fattaricircolare all'interno della stanza, passandola atraverso dei filtripurificatori.

L'apparecchio integra un filtro basico che include un doppio filtrro attivo purificatore contro:

• Odorifumi.
• Pollini, batteri e polvere.

Collocate il tubo espulsare nella stessa posizione che nel modo di deumidificazione.
Selezionate la velocità di ventilazione: massima o silenziosa.
Consiglio di lasciare i filtrii installati indipendentemente alla funzione scelta (refrigerazione, deumidificazione, purificazione dell'aria). In quello modo otterrete un'azione purificatrice più efficace.

Aggiustare l'ora / Programmazione del temporizzatore

Aggiustare I'ora

Con l'apparecchio collegato può venire visualizzata l'ora attuale premendo il tasto selettore "Ora / Temperatura".Sullo schermo digitale viene allastrata durante 5 secondi l'ora attuale. Durante quello periodo lampeggiano nelle schermoi due puniti.
L'ora attuale individata nelle schermo digitale può venire modificata con l'auto dei tasti ④ o ⑦ . Ogni azione su questi tasti anticipa o ritarda di un minuto l'ora alla strata. Nel caso di mantenere premuti i tasti durante un periodo prolongato, viene modificata l'ora in modo continuo.
Se anteriormente non si prime un'alto pulsante conclusa la regolazione dell'ora, passano 5 secondi fino a quando nello schermo di visualizzazone viene migliorata la temperatura selezionata.

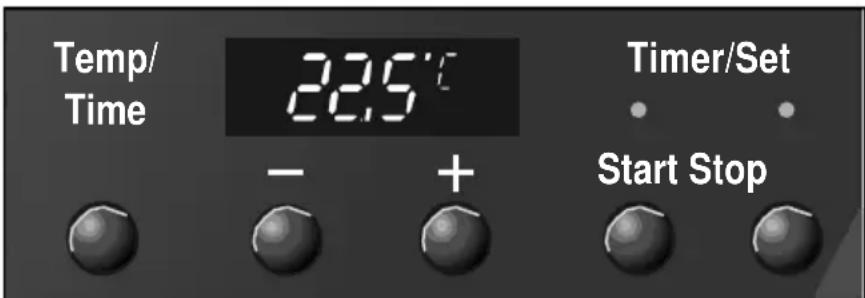

Programmazione del temporizzatore

(Per la connessione e sconnaissance automatiche del condizionatore d'aria). Indipendentemente dal fatto che funzioni o meno sono programmarsi con il temporizzatore le ore di connessione o sconnaissance del condizionatore d'aria.

• Premere i pulsanti di avviamento "START" o arresto "STOP": Sullo schermo di visualizzazione vengono mostrati i valori corrispondenti all'ultima programmazione del temporizzatore. La spia luminosa di avviso del temporizzatore si accende,indicando che il temporizzatore è attivato.

• Premere i tasti ④ o , per modificare la programmazione del temporizzatore. Questa modificaiene realizzata in passi da 15 minuti.

• Dopo aver finito la programmazione del temporizzatore, lo scherno di visualizzazione molto più alla.

• Il termperatura scelta.
  Qualora si molto nello schermo di visualizzazione le ore di connessione o sconnaissance programmate nel temporizzatore i due punti non lampeggiano.
  Conclusa la regolazione dell'ora, passano 5 secondi fino a quando nello schermo di visualizzazone viene migliorata la temperatura selezionata.

Sconnessione del temporizzatore

• Premere durante due secondi il tasto di Avvviamento / Arresto (START/STOP). La spia luminosa del temporizzatore si spegne e il temporizzatore è disattivato.
  I valori e funzioni programmate nel temporizzatore rimangono attivi, ripetendosi agli giorni le operazioni corrispondenti in funzione delle ore fissate, fintantoché non vengano disattivate nel modo come abbiamo appena descritto.

Pulizia e Manutenzione

Pulizia

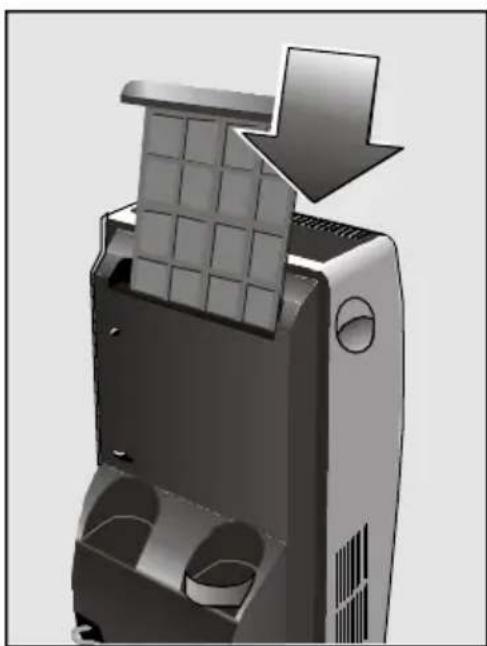

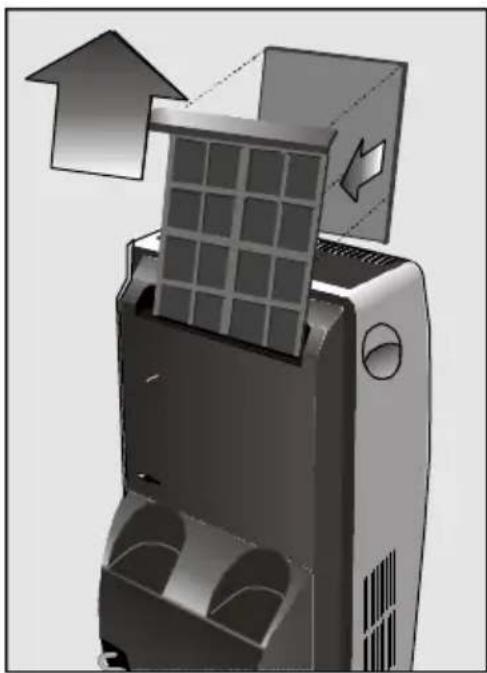

L'apparecchio è munito di un fatto basico d'aria, che bisogna pulire con il passare del tempo. Per farlo, basta lavarlo con acqua corrente, asciugarlo e installarlo di nuovo.
Il complesso di filtri purificatori, matricola B1 RKZ 09013 deve venire sostituito da un nuovo complesso agli anni affinché continui ad essere operativo. In merito, indirizzatevi al vostro solito negotio.
L'installazione dei filtri dev'essere comeindicato nella figura.
□ Collocate soltanto un complesso di filtri sul sostegno, perosi Maintainere la potenza frigorifica.
Potete pulire l'apparecchio con uno straccio o una spugna, acqua tiepida e un detersivo soave.
Non usate mai dell'acqua calda (oIre i 40^ -candeggina, benzina, acidi o spazzola, ed evitate I'entrata d'acqua nell'apparecchio.
Non ustae nessuna manichetta per pulire l'apparecchio.

Prima del suo uso all'inizio della stagione

Pulite il filtro dell'aria.
In seguito, pulite il coperchio e le bocchette, se necessario.

Servizio Tecnico / Garanzia

Servizio Tecnico

Se dopo aver tenuto conta delle istruzioni d'uso e installmente, in particolare quanto indicate nel capitolo "Considerazioni ..." il vosto appearecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra disposizione.

Percio, quando comunichiate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vosto apparecchio, che troverete nella targa di caratteristiche.

Garanzia

In anni paesi sono valide le condizioni di garanzia stabilite delle relative Societa Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vosto apparecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizazo durante la garanzia, è imprescindibile inoltrare lo scontrino dell'acquisto dell'apparecchio.

Le azioni descripte in seguito Vi aiuteranno a risolverde da voi piccoli inconvenienti e Vi faranno risparmiare Telefonate al Servizio Tecnico.

Se先进技术 e iniziabili.

Considerazioni che vi faranno risparmiare Telefonate al Servizio Tecnico

Cosa fare se…

Le azioni descripte in seguito Vi aiuteranno a risolverve da voi piccoli inconvenienti e Vi faranno risparmiare Telefonate al Servizio Tecnico.

Se dato QUESTe verifiche il problema non è stato risolto o si ripete, contattate i nostri tecnici specializzati.

... l'apparecchio non funziona ...

Verificare che la presa è insertita.
- Verificare he ci sua energia in rete oppure che un fusibile non sua saltato.
Con il pulsante regolare il termostato a una temperatura minore.

... L'apparecchio non funziona e la spia di sicurezza lampeggia ...

□ Collocare l'apparecchio su un suolo piano. Se la spia continua accesa, svuotare il serbatoio interno dell'acqua dell'apparecchio (Vedi istruzioni in "Climatizzazione" o "Deumidificazione").

... la spia di sicurezza si accende spesso ...

• Verificare che la chiave di scolo è nella posizione apposita.

... l'apparecchio non raffredda abbastanza ...

Verificare che le unioni del tubo espulsore dell'aria calda siano corrette.
- Verificare che la traietoria del tubo di espulsione non sia troppo curvata e che la sua lunghezza non superi 140 cm.
- Verificare che la chiave di scolo sia nella posizione di climatizzazione.
□ Collocare la ventosa affinché l'aperture della finestra sua minima possibile.
Chiudere le persiane per minimizzare la radiazione solare.

... l'apparecchio é acceso, ma il compressore non funziona ...

Ogni volta dopo l'accensione dell'apparecchio si attiva il ritardo d'accensione di 3 minuti. Dopo 3 minuti si sente il rumore di avvio del compressore.
Se il LED per la deumidificazione lampeggia, l'apparecchio è regolato sul tipo di funzionamento. "Deumidificazione" e la temperatura dell'aria è inferiore a 18^ . Percò il compressore si spegne (vedianche avventenze per "Solo Deumidificazione").
□ Affinché l'apparecchio possa funzionare in "Deumidificazione", la temperatura ambiente deve essere superiore a 18^ .
Se compare l'indicazione "F1" oppure "F2", l'erreore dipende dai sensori di temperatura. In tal caso rivolgetevi al servizio assistenza clienti.

... l'apparecchio produce un rumore eccessivo ...

□ Assicurarsi che il tubo espulsore d'aria sia correttamente fissato all'apparecchio.
Verificare che l'entrata e l'uscita dell'apparecchio siano libero da ostacoli.
Se sentite un rumore ciclico di acqua, ciò è dovuto al funzionamento della pompa che fa ricircolare l'acqua per migliorare la potenza dell'apparecchio.

Attenzione!

Per qualsiasi altro guasto, la riparazione delve venir fatta da un technique specializzato. In quello caso, consultate il distributore autorizzato, il servizio clienti o la rete di Servizi Tecnici.

Dati Tecnici

Dati tecnici

Consumo kW a potenza massima. 1.180W

Fusibile 10 A

Capacità di refrigerazione * 2.600W

Portata di funzionamento

• Refrigerazione min. 18^ -max. 35^
• Deumidificazione min. 18^ -max. 35^
  * Ashrae 128
