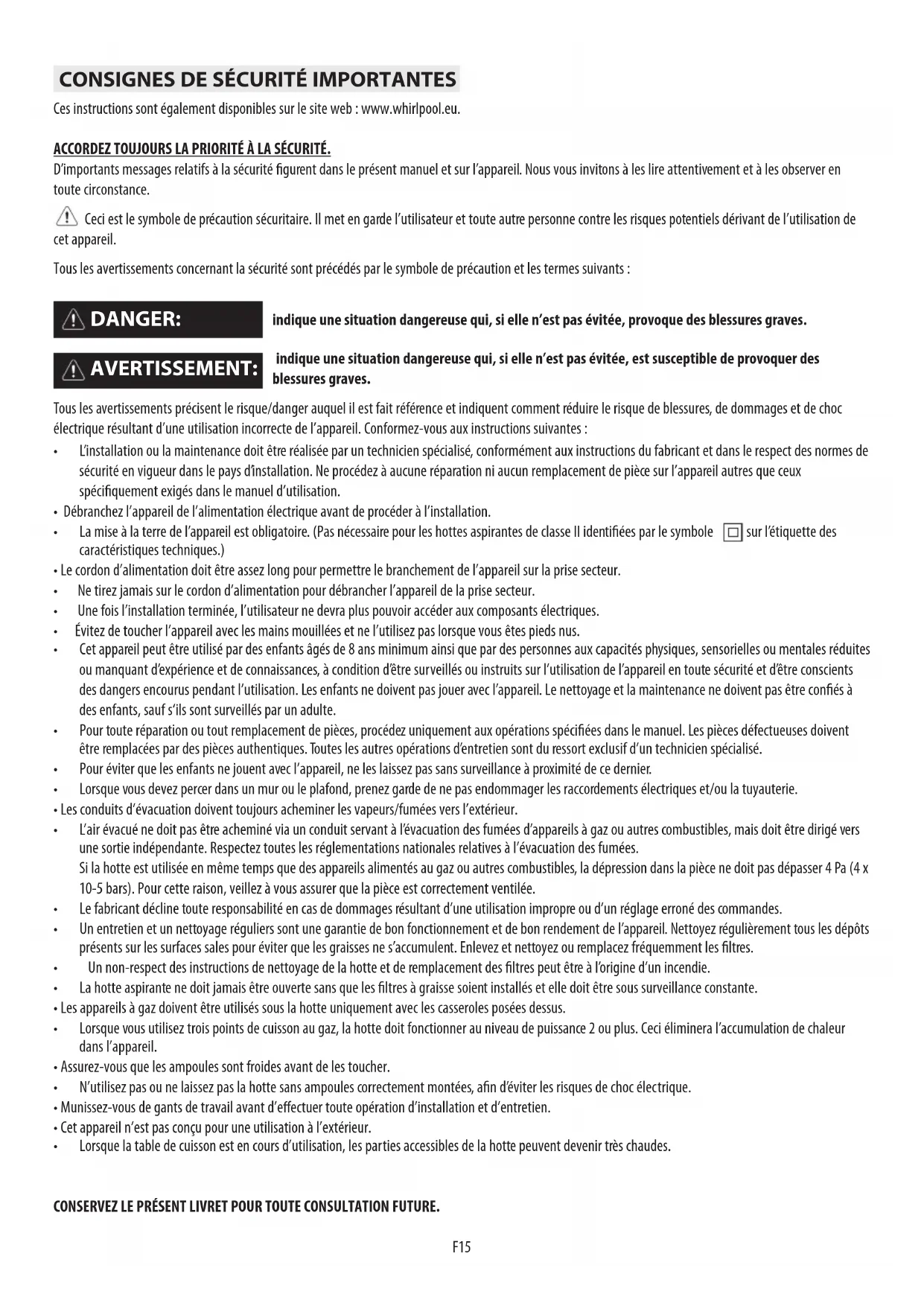

Ces instructions sont également disponibles sur le site web : www.whirlpool.eu. ACCORDEZ TOUJOURS LA PRIORITÉ À LA SÉCURITÉ. D’importants messages relatifs à la sécurité gurent dans le présent manuel et sur l’appareil. Nous vous invitons à les lire attentivement et à les observer en toute circonstance. Ceci est le symbole de précaution sécuritaire. Il met en garde l’utilisateur et toute autre personne contre les risques potentiels dérivant de l’utilisation de cet appareil. Tous les avertissements concernant la sécurité sont précédés par le symbole de précaution et les termes suivants : indique une situation dangereuse qui, si elle n’est pas évitée, provoque des blessures graves. indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des blessures graves. Tous les avertissements précisent le risque/danger auquel il est fait référence et indiquent comment réduire le risque de blessures, de dommages et de choc électrique résultant d’une utilisation incorrecte de l’appareil. Conformez-vous aux instructions suivantes :

• L’installation ou la maintenance doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d’installation. Ne procédez à aucune réparation ni aucun remplacement de pièce sur l’appareil autres que ceux spéciquement exigés dans le manuel d’utilisation.

• Débranchez l’appareil de l’alimentation électrique avant de procéder à l’installation.

• La mise à la terre de l’appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identiées par le symbole sur l’étiquette des caractéristiques techniques.)

• Le cordon d’alimentation doit être assez long pour permettre le branchement de l’appareil sur la prise secteur.

• Ne tirez jamais sur le cordon d’alimentation pour débrancher l’appareil de la prise secteur.

• Une fois l’installation terminée, l’utilisateur ne devra plus pouvoir accéder aux composants électriques.

• Évitez de toucher l’appareil avec les mains mouillées et ne l’utilisez pas lorsque vous êtes pieds nus.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans minimum ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connaissances, à condition d’être surveillés ou instruits sur l’utilisation de l’appareil en toute sécurité et d’être conscients des dangers encourus pendant l’utilisation. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance ne doivent pas être conés à des enfants, sauf s‘ils sont surveillés par un adulte.

• Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations spéciées dans le manuel. Les pièces défectueuses doivent être remplacées par des pièces authentiques. Toutes les autres opérations d’entretien sont du ressort exclusif d’un technicien spécialisé.

• Pour éviter que les enfants ne jouent avec l’appareil, ne les laissez pas sans surveillance à proximité de ce dernier.

• Lorsque vous devez percer dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements électriques et/ou la tuyauterie.

• Les conduits d’évacuation doivent toujours acheminer les vapeurs/fumées vers l’extérieur.

• L’air évacué ne doit pas être acheminé via un conduit servant à l’évacuation des fumées d’appareils à gaz ou autres combustibles, mais doit être dirigé vers une sortie indépendante. Respectez toutes les réglementations nationales relatives à l’évacuation des fumées. Si la hotte est utilisée en même temps que des appareils alimentés au gaz ou autres combustibles, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars). Pour cette raison, veillez à vous assurer que la pièce est correctement ventilée.

• Le fabricant décline toute responsabilité en cas de dommages résultant d’une utilisation impropre ou d’un réglage erroné des commandes.

• Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l’appareil. Nettoyez régulièrement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s’accumulent. Enlevez et nettoyez ou remplacez fréquemment les ltres.

• Un non-respect des instructions de nettoyage de la hotte et de remplacement des ltres peut être à l’origine d’un incendie.

• La hotte aspirante ne doit jamais être ouverte sans que les ltres à graisse soient installés et elle doit être sous surveillance constante.

• Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus.

• Lorsque vous utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci éliminera l’accumulation de chaleur dans l’appareil.

• Assurez-vous que les ampoules sont froides avant de les toucher.

• N’utilisez pas ou ne laissez pas la hotte sans ampoules correctement montées, an d’éviter les risques de choc électrique.

• Munissez-vous de gants de travail avant d’eectuer toute opération d’installation et d’entretien.

• Cet appareil n’est pas conçu pour une utilisation à l’extérieur.

• Lorsque la table de cuisson est en cours d’utilisation, les parties accessibles de la hotte peuvent devenir très chaudes. CONSERVEZ LE PRÉSENT LIVRET POUR TOUTE CONSULTATION FUTURE.

Après le déballage de l’appareil, vériez qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l’installation pour extraire l’appareil de son emballage en polystyrène. PRÉPARATION EN VUE DE L’INSTALLATION en raison de son poids élevé, la hotte doit être soulevée et installée par deux personnes au moins. La distance minimum entre le support des ustensiles de cuisson placés sur la cuisinière et la partie inférieure de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières électriques et 65 cm pour les cuisinières au gaz ou mixtes. Avant de procéder à l’installation, vériez également les distances minimum spéciées dans le manuel de la cuisinière. Si les instructions d’installation de la cuisinière spécient une distance supérieure entre la cuisinière et la hotte, cette distance doit être observée. RACCORDEMENT ÉLECTRIQU Vériez que la tension électrique spéciée sur la plaque signalétique de l’appareil correspond à la tension de secteur. Cette information gure sur la partie intérieure de la hotte, sous le ltre à graisses. Le remplacement du câble électrique (type H05 VV-F 3 x 0,75 mm²) doit être eectué par un électricien qualié. Contactez un centre d’entretien agréé. Si la hotte est équipée d’une che électrique, branchez cette che sur une prise conforme aux réglementations en vigueur et située à un emplacement accessible après l’installation. En l’absence de che (câblage direct sur le réseau électrique) ou si la prise n’est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau électrique en cas de surtension de catégorie III, conformément aux réglementations sur le câblage.

RECOMMANDATIONS GÉNÉRALES

Avant utilisation Retirez les protections en carton, les lms transparents et les étiquettes autocollantes présentes sur les accessoires. Vériez que l’appareil n’a pas été endommagé pendant le transport. Durant l’utilisation Pour éviter tout endommagement, ne placez aucun poids sur l’appareil. Évitez d’exposer l’appareil aux agents atmosphériques.

Mise au rebut de l’emballage Les matériaux d’emballage sont entièrement recyclables et portent le symbole de recyclage . L’emballage doit par conséquent être mis au rebut de façon responsable et en conformité avec les réglementations locales en vigueur en matière d’élimination des déchets. Mise au rebut de l’appareil - Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). - En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à éviter des conséquences nuisibles pour l’environnement et la santé de l’homme. - Le symbole apposé sur le produit ou sur la documentation qui l’accompagne indique que cet appareil ne doit pas être traité comme une ordure ménagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Mise au rebut des appareils ménagers usagé

• Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux prescriptions locales en matière d’élimination des déchets. Avant de mettre votre appareil au rebut, coupez le cordon d’alimentation.

• Pour toute information sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets ménagers ou le revendeur de l’appareil. MONTAGE CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT Déclaration de conformité

• Cet appareil a été conçu, fabriqué et commercialisé en conformité avec : - les objectifs sécurité de la directive « Basse Tension » 2006/95/CE (en remplacement de la directive 73/23/CEE et amendements ultérieurs) ; - les exigences d’écodesign des réglementations européennes 65/2014 et 66/2014, conformément à la norme européenne EN 61591 - les exigences de protection de la directive “CEM” 2004/108/EC. La sécurité électrique de l’appareil est garantie uniquement lorsqu’il est correctement raccordé à une installation de mise à la terre approuvée. Astuces d’économies d’énergi

Mettez la hotte en marche à la vitesse minimum quand vous commencez à faire cuire et laissez-la en marche pendant quelques minutes après la fin de la cuisson.

• Augmentez la vitesse uniquement en présence de grandes quantités de fumées et de vapeurs et réservez la ou les vitesses d’appoint aux cas extrêmes.

• Remplacez le ou les filtres de charbon si nécessaire pour maximiser la réduction des odeurs.

• Remplacez le ou les filtres à graisse si nécessaire pour maximiser la capture des graisses.

• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimiser l’efficacité et minimiser le bruit.F17 L’appareil ne fonctionne pas :

• Vérifier la présence d’alimentation secteur et le branchement de l’appareil sur secteur

• Mettre l’appareil hors tension et le remettre sous tension pour voir si le problème persiste. Le niveau d’aspiration de la hotte est insuffisant :

• Vérifiez la vitesse d’aspiration sélectionnée et modifiez-la selon le besoin ;

• Vérifiez la propreté des filtres

• Vérifiez si les bouches d’aération ne sont pas bloquées. L’éclairage ne fonctionne pas ;

• Vérifiez l’ampoule électrique et remplacez-la si nécessaire

• Vérifiez si l’ampoule électrique est bien installée. Avant d’appeler le service après-vente : 1. Voyez si vous pouvez résoudre vous-même le problème avec l’aide des suggestions de la section « Diagnostic des pannes ».

2. Mettez l’appareil hors tension, puis à nouveau sous tension pour voir si le problème persiste.

Si les contrôles ci-dessus ne corrigent pas le problème, contactez le service après-vente. Précisez toujours :

• Une brève description du problème ;

• Le type et le modèle exacts de l’appareil

• Le numéro de service (numéro qui figure après le mot « Service » sur la plaque signalétique), situé à l’intérieur de l’appareil. Le numéro de service est également indiqué sur le livret de la garantie

• Votre adresse complète

• Votre numéro de téléphone. Si des réparations sont requises, contactez in agent SAV agréé (pour garantir l’utilisation de pièces détachées identiques aux pièces d’origine et des réparations correctes).

- N’utilisez pas de nettoyants à vapeur. - Débranchez l’appareil du secteur. REMARQUE IMPORTANTE : N’utilisez ni produits corrosifs ni détergents abrasifs. En cas de contact accidentel d’un tel produit avec l’appareil, essuyez-le immédiatement à l’aide d’un chiffon humide. REMARQUE IMPORTANTE : L’acier de la hotte a un revêtement en iXelium. Pour le nettoyer, procédez comme suit :

• Utilisez un chiffon doux (à microfibres de préférence) mouillé avec de l’eau ou un nettoyant normal pour vitres.

• N’utilisez pas d’essuie-tout car ils peuvent laisser des marques et des bouts de papier sur la hotte.

• N’utilisez pas de produits abrasifs, corrosifs ou à base de chlore ou de laine d’acier.

• N’utilisez pas d’équipements à vapeur.

• N’utilisez pas de produits inflammables.

• Ne laissez pas de substances acides ou alcalines tels que le vinaigre, la moutarde, le sel, le sucre ou le jus de citron sur la hotte. Utilisez des détergents spécifiquement conçus pour le nettoyage de l’appareil et suivez les instructions du fabricant. REMARQUE IMPORTANTE : Nettoyez les filtres au moins une fois par mois pour enlever les résidus d’huile et de graisse.

- munissez-vous de gants de protection. - débranchez l'appareil. FILTRES À GRAISSE Le filtre métallique à graisse possède une durée illimitée et doit être lavé une fois par mois à la main ou en lave-vaisselle à basses températures et à cycle court. Avec le lavage en lave-vaisselle, le filtre à graisse pourrait devenir opaque, mais son pouvoir filtrant ne change absolument pas. Faites sortir la poignée pour retirer le filtre. Après avoir lavé et laissé sécher, suivez l'ordre inverse pour le remontage.

REMPLACER LES AMPOULES

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Les LED garantissent un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique. Pour le remplacement des ampoules, adressez-vous au Service Après-vente. FILTRE À CHARBON (seulement pour les modèles avec installation de filtration) Il absorbe les odeurs désagréables issues de la cuisson. Remplacez le filtre à charbon tous les 4 mois Montage et remplacement du filtre à charbon

1. Débranchez la hotte du secteur.

2. Ouvrez et déposer le panneau d'aspiration.

3. Retirez les filtres à graisse.

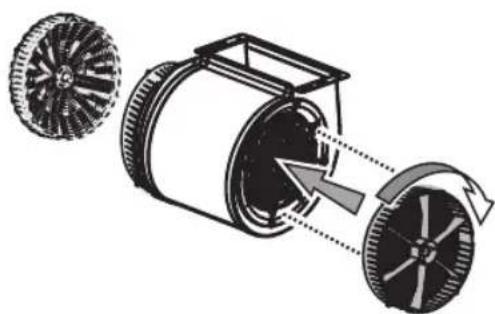

4. Appliquez un filtre à charbon de chaque côté de façon à couvrir les grilles de protection de

l'hélice du moteur. Tournez les filtres dans le sens des aiguilles d'une montre de façon à les bloquer sur les butées centrales. Pour le démontage, procédez dans l'ordre inverse. Remontez les filtres à graisse et le panneau d'aspiration.

ENTRETIENF19 La hotte est conçue pour être utilisée en "Version Aspiration" ou "Version Recyclage". Remarque : le modèle avec valve électrique peut fonctionner uniquement en version "Aspirante" et le tuyau d'échappement doit être connecté à une unité périphérique d'aspiration. Version aspiration Les vapeurs sont aspirées et rejetées à l'extérieur par un conduit d'évacuation (non fourni) fixé au raccord de sortie d'air de la hotte. Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation. REMARQUE IMPORTANTE : S'il(s) est/sont déjà installé/s, retirez le(s) filtre(s) au charbon. Version Recyclage L'air est filtré en passant à travers un/des filtre(s) à charbon, puis recyclé dans la pièce. REMARQUE IMPORTANTE : Vérifiez que le recyclage de l'air s'effectue de façon aisée. Si la hotte n'est pas dotée de filtre(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte. N'installez pas la hotte à proximité d'une zone très sale, d'une fenêtre, d'une porte ou d'une source de chaleur. La hotte est équipée de tout le matériel nécessaire pour une installation sur la majeure partie des cloisons/plafonds. Il est nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de mur/plafond.

MATÉRIEL FOURNI AVEC L'APPAREIL

INSTALLATION - INSTRUCTIONS PRÉLIMINAIRES DE MONTAGE Déballez tous les composants ; contrôlez qu'ils sont au complet.

• Hotte assemblée avec moteur, ampoules et filtres à graisses installés.

• 1 Structure de support préassemblée

• 1 Raccord filtrant avec rallonges

• Instructions de montage et d'utilisation

• 1 gabarit de montage

• 2 inserts adaptateurF20 Les instructions numérotées ci-dessous correspondent aux schémas numérotés que vous trouverez à la n de ce manuel. Avant de procéder au montage : - déposez le panneau d’aspiration “P” - poussez vers la gauche le levier situé en bas du pannea - décrochez le panneau des support - déposez le ltre à graisses

1. Retirez le ruban de xation du boîtier de commande électronique sur le capotage du moteur.

Remarque : le dessin est purement indicatif ; le boîtier peut être temporairement xé sur un autre côté du capotage du moteur. 2. Serrez à fond les vis, déjà partiellement serrées, de xation du boîtier de commande électronique sur le capotage du moteur.

3. Réglez la rehausse de la structure de support pour dénir la hauteur nale de la hotte.

Remarque : dans certains cas, la structure de support est xée sur le bloc moteur avec 1 vis ou plus ; vériez éventuellement et enlevez-les temporairement pour permettre le réglage de la structure de support. Fixez les deux parties de la structure avec 16 vis au total (4 par angle). Remarque : si prévue ; enlez la patte de renfort dans la structure et posez-la sur le bloc moteur. La patte doit être xée à nouveau en position seulement après avoir monté la structure au plafond. 4 Appliquez le schéma de perçage au plafond à la verticale du plan de cuisson (le centre du schéma doit correspondre au centre du plan de cuisson et les côtés doivent être parallèles aux côtés du plan de cuisson [le côté du schéma avec l’indication FRONT (ou avec les èches) correspond au côté du bandeau de commande]. Préparez le branchement électrique. 5. Percez comme indiqué (6 trous pour 6 chevilles murales) et insérez les 6 chevilles dans les trous préalablement percés, vissez 4 vis sur les trous extérieurs indiqués sur le schéma en laissant un espace d’environ 1 cm entre la tête de la vis et le plafond. 6. Introduisez un conduit d’évacuation à l’intérieur de la structure et raccordez-le à la buse de raccordement du compartiment moteur (* le conduit d’évacuation et les colliers de xation ne sont par fournis). 7. En cas d'utilisation de la hotte en version recyclage (7F), déposez le clapet anti-refouleur "E", montez le déecteur “F” (à régler en fonction de la largeur de la cheminée) sur la structure et xez-le à l'aide de 4 vis à la bride correspondante et raccordez enn le conduit d'évacuation à la buse de raccordement située sur le déecteur.

8. Accrochez la structure aux 4 vis (voir opération 8).

AVERTISSEMENT : le côté de la structure sur lequel est xée la boîte électrique correspond au bandeau de commande quand la hotte est montée.

9. Serrez à fond les 4 vis.

10. Introduisez et vissez à fond les 2 autres vis sur les trous encore libres pour la xation de sécurité.

Remarque - Version aspirante uniquement : raccordez l’extrémité supérieure du conduit d’évacuation au dispositif d’évacuation vers l’extérieur (par exemple, trou au plafond).

11. Fixez la patte de renfort (voir opération 3) sur la structure dans la position la plus intermédiaire possible.

Eectuez le raccordement électrique à l’installation électrique domestique. Rebranchez le courant uniquement après avoir terminé l’installation.

12. Fixez la hotte à la structure à l’aide de 8 vis.

AVERTISSEMENT : le côté de la structure sur lequel est xée la boîte électrique correspond au bandeau de commande quand la hotte est montée.

13. Eectuez le raccordement électrique du bandeau de commande et des lampes ou ampoules.

Passez le cordon d’alimentation dans son logement et retenez-le à l’aide du serre-ls (14a). Remarque : accrochez le câble en excédent aux passes-ls prévus à cet eet (munis d’une vis de serrage). 14. Assemblez les deux parties supérieures de la colonne de hotte ou cheminée. Elles doivent recouvrir la structure. Les fentes doivent être positionnées, l’une du côté du bandeau de commande et l’autre du côté opposé. Vissez les deux parties à l’aide de 8 vis (4 de chaque côté - voir aussi schéma d’assemblage des deux parties).

15. Fixez la colonne de hotte supérieure à la structure, à proximité du plafond, à l’aide de 2 vis (une de chaque côté).

16. Assemblez les deux parties inférieures de la colonne de hotte de façon qu’elles recouvrent la structure ; utilisez 6 vis (3 de chaque côté, voir aussi schéma d’assemblage des deux parties). 17. Introduisez la partie inférieure de la colonne de hotte dans le logement prévu à cet eet de sorte qu’elle recouvre complètement le compartiment moteur et la boîte électrique. 18. Appliquez les 2 bordures (fournies) an de recouvrir les points de xation des parties de la colonne de hotte inférieure (ATTENTION ! LES BORDURES DESTINÉES À LA COLONNE DE HOTTE INFÉRIEURE SONT PLUS ÉTROITES ET MOINS PROFONDES QUE LES AUTRES). Les bordures les plus larges et les plus profondes doivent être utilisées pour la colonne de hotte supérieure et coupées à la mesure désirée. Remontez les ltres à graisses et le panneau d’aspiration. Rétablissez la tension d’alimentation électrique en intervenant sur le tableau électrique central et contrôlez le fonctionnement correct de la hotte.

INSTALLATION - INSTRUCTIONS DE MONTAGEF21

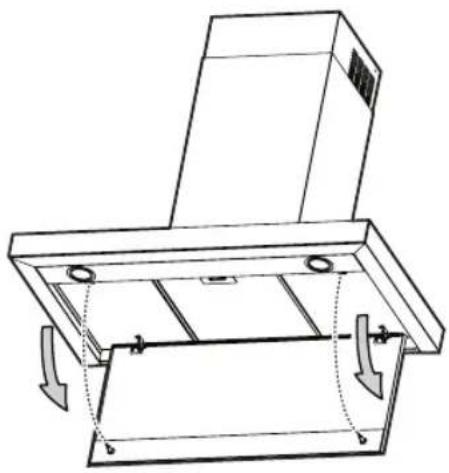

- Débranchez l’appareil du secteur. Nettoyage du panneau d’aspiration périmétral Démontage : tirez le panneau AVANT fortement vers le bas. Nettoyage : nettoyez le panneau d’aspiration périmétral aussi souvent que le ltre à graisses. L’acier du panneau d’aspiration a reçu un traitement de surface iXelium. Pour le nettoyage, procédez de la façon suivante.

• Utilisez un chion doux (en microbres si possible) mouillé avec de l’eau ou avec un détergent normal pour vitres.

• N’utilisez pas de papier absorbant qui pourrait laisser des particules ou des traces sur le panneau.

• N’utilisez pas de produits abrasifs, corrosifs ou à base de chlore ni de paille de fer.

• N’utilisez pas d’appareil de nettoyage à vapeur.

• N’utilisez pas de produits inammables.

• Ne laissez pas sur le panneau de substances acides ou alcalines comme le vinaigre, la moutarde, le sel, le sucre ou le jus de citron. N’UTILISEZ PAS D’ALCOOL ! Montage : le panneau doit être xé à l’avant par encastrement sur les axes prévus à cet eet sur la hotte. IMPORTANT : vériez toujours que le panneau est correctement xé dans sa position dénitive.

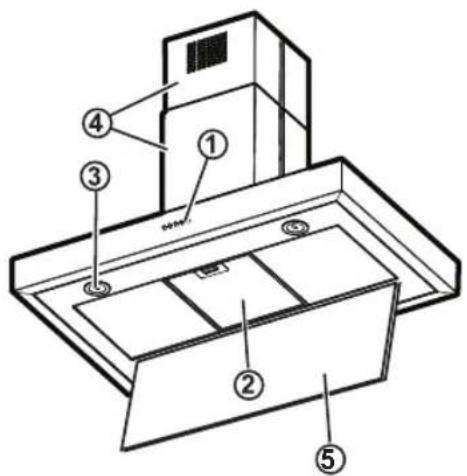

1. Bandeau de commande

4. Cheminée télescopique

2. Sélection de la vitesse (augmentation/diminution)

Voyants lumineux a. Vitesse d’aspiration minimale courante b. Vitesse d’aspiration moyenne courante c. Vitesse d’aspiration maximale courante d. Vitesse d’aspiration intensive courante NB = la vitesse d’aspiration intensive est temporisée et réglée sur 5 minutes, ensuite le moteur revient à la vitesse moyenne.

3. Interrupteur d’éclairage

NB = l’intensité du rétroéclairage des commandes augmente quand la fonction est utilisée.
