GEBRUIKSAANWIJZING DBTRI 9110 BAUKNECHT

Benutzer- und Wartungshandbuch
GB User and maintenance manual
F Manuel d'utilisation et d'entretien
NL Handleiding voor gebruik en onderhoud
E Manual de uso y mantenimiento
P Manual de uso e manutenção
1 Manuale d'uso e manutenzione
GR Eyxεiipidio xρnɔnc kai ouvtnpnɔnc

Deze instructies zich ook beschikbaar op de website: www.whirlpool.eu.

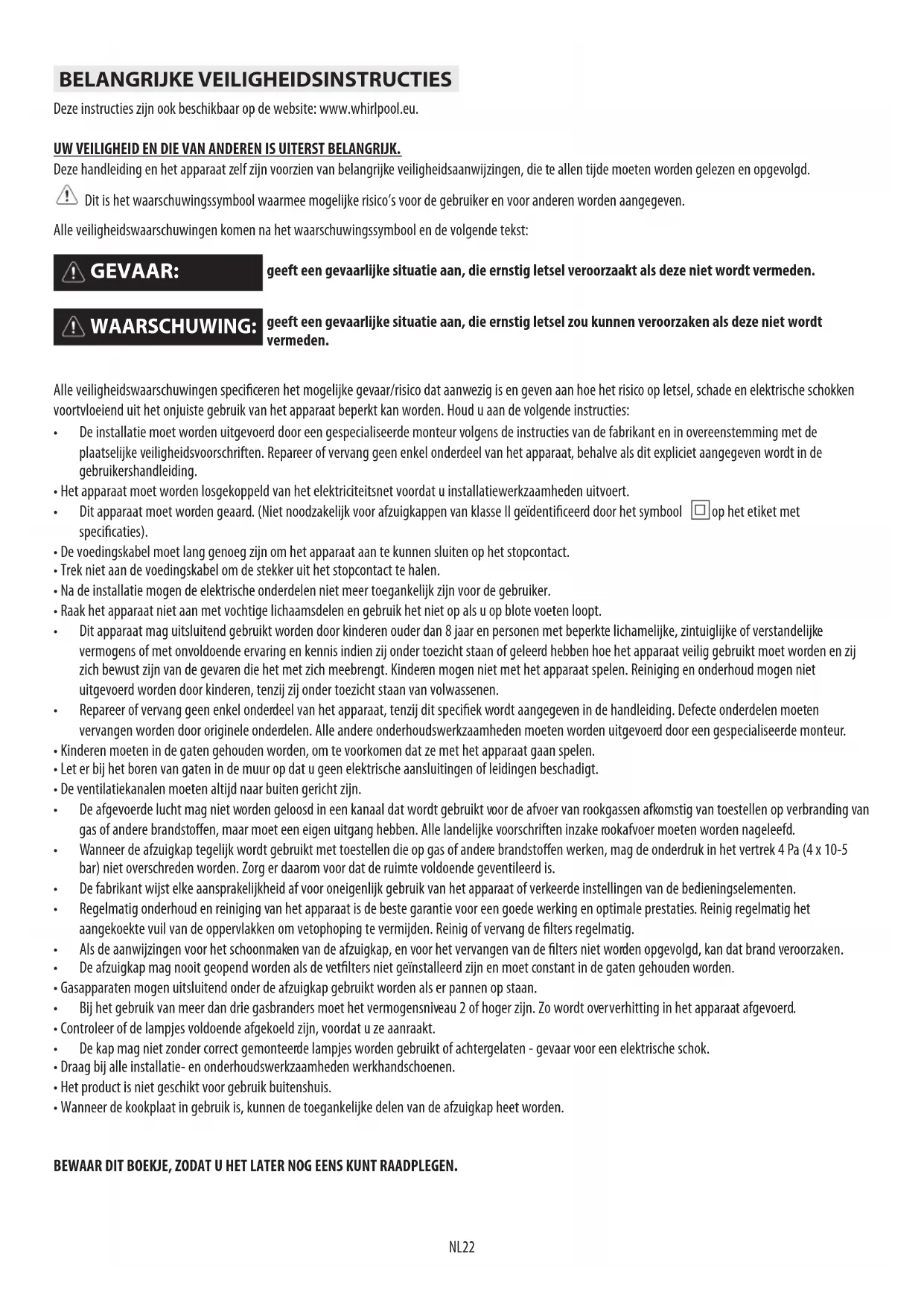

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat zich voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

Dit is het waarschuwingssymbol waarme suggestie risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbol en de volgende tekst:

GEVAAR:

geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze Niet worden vermeden.

WAARSCHUWING:

geeft een gevaarlijke situatie aan, die ernstig letsel zou können veroorzaken als deze nicht worden vermeden.

Alle verilgheidswaarschuwingen specifiezen het mogelijkke gevaar/risico dat aanwezig is en given aan hoe het risico op letsel, schade en elektrische schokken voortvloeieend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installmentie moet worden uitgevoerd door een gespecialiserde monteur volgens de instructies van de fabrikant en in overeenstemming met deplaatselijke veiligheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven worden in de gebruikershandleiding.
• Het apparaat要去 worden losgekoppeld van het elektriciteitsnet voordat u installmenterwerkzaamheden uityoert.
• Dit apparaat moet worden geaard. (Nietoodzakelijk voor afzuigkappen van klassle II geidentificerd door het symbol [op het etiket met specificaties).
• De voedingskabel要去 lang genoeg�n om het apparaat aan te kuren sluiten op het stopcontact.
  Trek Niet aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installmentie mogen de elektrische onderdelen Nieteer toegankelijk+zijn voor de gebruiker.
• Raak het apparaat Niet aan met vochtige lichaamsdelen en gebruik het Niet op als u op blote voeten loopt.
• Dit apparaat mag uitsluitend gebruikt worden door kinderen ouder dan 8aar en personen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparaat veilig gebruikt moet worden en zich bewust�n van de gezaren die het met zich meebrengt. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud Mogen nicht uitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.
• Repareer of verrang geen enkel onderdeel van het apparaat, tenzij dit specifiek worden aangegeven in de handleiding. Defecte onderden moeten verwangen worden door originele onderden. Alle andere onderhoudswerkzaamheden要去en worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelien.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen要去en algid maar buiten gericht�<|im_start|>
• De afgevoerde lucht mag Niet worden geloosd in een kanaal dat worden gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar moet een eigenguitgang hebben. Alle landelijkke voorschriften inzake rookafoer要去en worden nageleefd.
  Wanneer de afzuiigkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) Niet overschreden worden. Zorg er THATMoorDat de ruimte voldoende geventileerd is.
  De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellenen van de bedieningselementen.
  Regelmatig onderhoud en reiniging van het apparaat is de Beste garantie voor een goede werkinq en optimale prestaties. Reinig regelmatig het aangekoeke vuil van de oppervlakken om vetophoping te vermijden. Reinig of verrang de filters regelmatig.
  Als de aanwijzingen voor het schoonmaken van de afzugkap, en voor het verwangen van de filters Niet worden opgevolgd, kan dat brand veroorzaken.
  De afzuiigkap mag nooit geopend worden als de vetfilters Niet geinstalleerd+zijn en moet constant in de gaten gehonden worden.
  Gasapparaten mogen uitsluitend onder de afzuigkap gebruikt worden als er pannen op staan.
  Bij het gebruik van meer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.
• Controleer of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De kap mag Niet+zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok.
• Draag bij alle installment- en onderhoudswerkzaamheden werkhandschoenen.
• Het product is nicht geschickt voor gebruik buitenshuis.
• Wonneer de kookplaat in gebruik is, können de toegankelijke delen van de afzugkap het worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

verklaring van overeenstemming C E

• Dit apparaat is ontwikkeld, geproduerd en in de handel gebracht in overeenstemming met:
• veiligeidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen verwangt);
• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591
• de beschemmingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische veiligheid van het apparaat is alleen gegarandeerd wonneer het op de juiste wijze op een efficiert werkende installmentie is aangesloten, die volgens de wettelijkke voorschriften is geaard.

Tips om energie te bespare

Schakel de afzugkap in op de minimumsnelheid wanneer u met koken begint en laat hem nog enkele minuten na het beeindigen van het koken werken.
- Verhoog de slelheid alleen in geval van groe hoveelheden rook en damp en gebruik de hoogste slelheid (snelheden) alleen in extreme omstandigheden.
- Vervang het/de koolstofffilter(s) wonneer dat nodig is om onaangename luchtjes efficien'te laten afvoeren.
- Maak de/het vetfilter(s) schoon wanneer dat nodig is om de efficiente van het vetfilter te behouden.
- Gebruik voor de buizen van het afvoersysteme de maximale diameter Zoals aangegeven in deze handleiding om de efficienie te optimaliseren en het lawaai te minimaliseren.

INSTALLATIE

Controleer het apparaat, nadat u het hebuitgepakt, op eventuale transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzijnde Klantenservice. Om eventuale schade te voorkomen worden geadvisereid om de oven pas vlak voor de installmente van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een zwaar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geinstalleerd.

De minimumafstand tussen de pannen op de kookplaat en de onderkant van de afzuiqkap mag nicht minder dan 50~cm bedragen bij elektrische kookplaten en 65~cm voor kookplaten op gas of gemengde kookplaten. Controleer bovendien de afstanden die in de handleiding van de kookplaat zich vermeld, voordat u de kap installeert. Indien de installmentatie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich waar aan te houden.

Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U knot deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervangin van de voedingskapel (type H05 VV-F 3 x 0,75 mm²) moetuitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan要去 deze na deinstallatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting ophetlekriciteitsnet) of als stekker zich Niet op een toegankelijk plek bevindt, dient u een tweepolige schakelaar te installereren die aan de geldendevoorschriften voldoet en die volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie lll garandeert, in overeenstemming met deinstallatievoorschriften.

ALGEMENE AANBEVELINGEN

Vór het gebruik

Verwijder de kartonnen beschermingen, transparante folie en stickers van de accessoires. Controleer het apparaat op eventuele transportschade.

Tijdens het gebruik

Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat Niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingmaterial is 100% recyclebaar, zoals aangegeven worden door het recyclingsymbol . De diverse onderden van de verpakking月至 aanom Niet bij het gewone huisvuil worden weggegooid, maar要去en worden afgevoerd volgens deplaatsijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
• Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglich schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, dieverooraakt zonden können worden door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de begeleidende documentatione geeft aan dat dit apparaat Niet als huishoudelijk afval behandeld mag worden, maar waar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht.

Afdanken van huishoudelijkke apparate

Dit product is vervaardig van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afldankt.
Voor mehr informatie over behandeling, terugwinning en recycling van dit apparaat kutu contact opnemen met uwplaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkst Niet:

• Controller de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten
• Schakel het apparaat uit en weein om te zien of de storing zich voor blijft doe.

Het afzuiigvermögen van de kap is onvoldoende:

• Controller de afzuignelheid en pas Dealer aan;
• Controller of de filters schoon়
• Controller de ventilatieoppeningen op eventuele verstoppeningen.

Deverlichtingwerktniet;

• Controller het lampje en verwang dit indien nodig
• Controller of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zich op te losesten aan de hand van de suggesties in de "Gids voor het oplossen van problemen".
2. Schakel het apparaat UIT en weein om te zien of de storing zich voor blijft doe.

Neem, als de storing zich na bovenvermelde suggesties voor blijft doen, contact op het de dichtstbijzende Klantenservice.

Geef waar bij algijd het volgende aan:

• Een korte oomschrijving van de storing;
• Het exacte type en model van het apparatus
• Het servicenummer (nummer na het woord "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje
  Uw volledige adres
  Uw telefoonnummer.

SERVICE

Neem, indien reparaties noodzakelijk,zijn, contact op met een erkende Klantenservice (om er zeker van te zich dat er originele verrangingsonderdelen worden gebruikt en de reparatie correct worden uitgevoerd).

REINIGING IXELIUM

GEVAAR:

• Gebruik geen stoomreinigers.
• Koppel het apparaat los van de netvoeding.

BELANGRIJK: Gebruik geen bijtende of schurenreinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddelijk met een vochtig doeke.

BELANGRIJK:

Het staal van de afzuigkap heeft een iXelium oppervlaktebehandeling ondergaan.

Ga als volgt te werk om dit schoon te make:

• Gebruik een zachtde doek (bij voorkeur microvezel) bevochtigd met water of met normale glasreiniger.
• Gebruik geen keukenpapier, dit kan vlekken acheterlaten en stukjes papier op de kap.
• Gebruik geen schurende, corrosieve of op chloor gebaseerde producten, noch staalwol.
• Gebruik geen stoomapparaten.
• Gebruik geen ontvlambare producten.
• Laat geen zure of alkalische substanties zoals azijn, mosterd, zout, suiker of citroen acheer op de kap.
• Gebruik speciale reinigingsmiddelen die spezial bedoeld zijn voor het apparaat en volg de aanwijzingen van de Fabrikant op.

BELANGRIJK: Reinig de filters minstens eenmaal per maand om restanten olie en vet te verwijderen.

ONDERHOUD

WAARSCHUWING:

• maak gebruik van beschermende handschoenen.
• koppel het apparaat van het elektrische netwerk los.

ANTIVETFILTER

Het metalen antivetfilter heeft een onbeperkte levensduur en dient eenmaal per maand met de hand of in de afwasautomaat bij lage temperaturesen en een korte cyclus gereinigd te worden. In het geval van een reiniging in de afwasautomaat kan het vetfilter mat worden. Dit hebelt geen negatieve invloeden op+zijn filtrerende werkinq. Trek het handvat uit om het filter te verwijderen.

Voer de hierboven beschreiben handelingen in omgekeerde volgorde uit na het filter gereinigd en gedroogd te hebben.

VERVANGEN VAN DE LAMPJES

De afzigkap is uitgerust met een verlichtingssysteme met ledtechnologie.

De ledlampjes zorgen voor een optimale verlichting, gaan tien keer langer mee dan gewone lampjes en zorgen voor 90% energiebesparing. Neem contact op met de klantenservice voor verwangng van de lampjes.

KOOLSTOFFILTER (uitsluitend voor modellen met luchtcirculatie)

houdt onaangename bereidingsluchtjes vast. Vervang het koolstofffilter om de 4 maanden

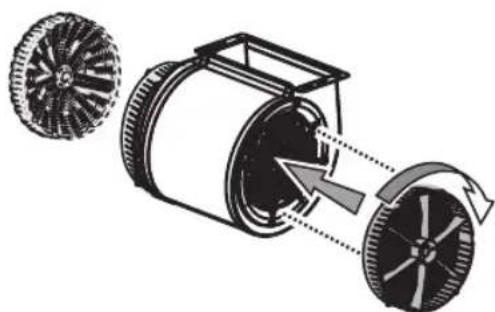

Montage of verrangen van het koolstofffilter

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Open het afzuigpaneel en verwijder hetuit zich zitting.
3. Verwijder het vetfilter.
4. Breng aan beiden kanten een koolstofffilter aan, zDat beiden beschemingsroosters van de rotor van de motor afgedekt+zijn. Draai de filtersaar rechts om ze aan de centrale pennen te vergrendelen.

Ga voor demontage in omgekeerde volgorde te werk.

Monteer het vetfilter en het afzuigpaneel weer.

BIJGEVERD MATERIAL

Haal alle onderdelen uit de verpakkingen. Controller of alle onderdelen aanwezig zijn.

• Gemonteerde afzuigkap met motor, lampjes en vetfilters geinstalleerd.
• 1 Voorgemonteerd frame
• 1 Filterkoppeling met verlengstukken
  Montage- en gebruiksinstrcties
• 1 netsnoer
• 1 kabelblokkering
• 1 Montageschema
• 6 schroeven 0 6x70
• 6 wandpluggen 0 10x60
  14 schroeven 0 4x7
  42 schroeven 03,5x9,5
• 2 inzetstukken adapter

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

De afzugkap is ontworpen om als "model met luchtafvoer hier buiten" of als "model met luchtcirculatie" geinstalleerd en gebruikt te worden.

Opmerking: het model met elektrische klep kan alleen als "model met luchtafvoer maar buiten" werken en de afvoerpijp要去 een randafzugapparaat worden aangesloten.

Model met luchtafvoer maar buiten

Damp en stoom worden maar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuitlaat van de kap worden bevestigd.

Op basis van de aangeschafte afvoerijp moet voor een goed bevestigingsystem aan het verbindingsstuk van de luchtuitlaat worden gezorgd.

BELANGRIJK: Als het/de koolstofffilter(s) al geinstalleerd is/zijn moet(en) dit/ze worden verwijderd.

Model met luchtcirculatie

De lucht worden door het/de koolstofffilter(s) gefilterd en in de omliggende ruimte gerecycled.

BELANGRIJK: Controller of de recirculatie van de lucht goed verloopt.

Als de kap geen koolstofffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen.

De installmente van de afzuiigkap moet uit de buurt van zeer vuile plaatsen, ramen, deuren en warmtebronnen uitgevoerd worden.

Bij de afzuigkap is al het benodigde materiaal voor installmentie op de meeste gangbare wanden/plafonds bijgeleverd. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschikt+zijn voor het type wand/plafond.

INSTALLATIE - MONTAGE-INSTRUCTIES

De genummerde instructies hieronder hebben betrekking op de tekeningen op de staat bladzijden van deze handleiding, waar u de nummers terugvindt.

Voordat overgegaan worden tot de fase van installmente:

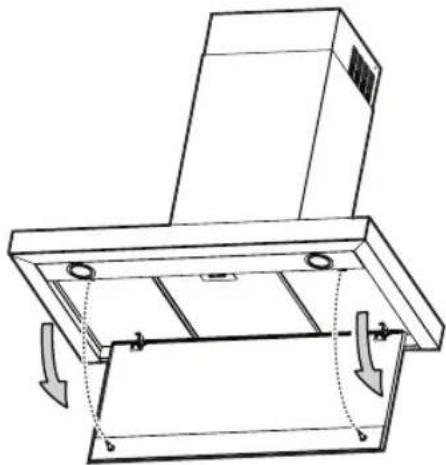

• verwijder het afzuigpaneel "P

• duw de hendel die zich in het onderste deel van het paneel bevindt maar link

• maak het paneel met de steunen lo

• verwijder de vetfilters

• Verwijder de band waarme het doosje met elektronica op de motorbehuizing is bevestigd.

Opmerking: de tekening is slechts indicatif, het doosje kan tijdelijk op andere zijden van de motorbeuizing bevestigd zijn.

1. Haal de eerder gedeeltelijk vastgedraide schroeven, waarmee het doosje met elektronica aan de motorbehuizing is bevestigd, volledig aan.
2. Stel de maat van de draagstructuur van de kap in. De uiteindelijke hoogte van de kap is afhankelijk van deze instelling

Opmerking: in sommige gevalen is het draagstructuur aan de motorenheid bevestigd met 1 ofeer schroeven, controleer dit en verwijder ze eventueel tijdelijk om de afstelling van de draagstructuur maybe te make. Bevestig de twee delen van de structuur met in totaal 16 schroven (4 per hoek).

Opmerking: indien voorzien; de verstevigingsbeugel in het frame plaatsen en deze laten steunen op de motorenheid.

De beugel mag pas weeer op zich plaatse bevestigd worden nadat het frame aan het plafond is geinstalleerd.

4 Breng het boorschema loodrecht boven de kookplaat op het plafond aan (het midden van het schema moet overeenkomen met het midden van de kookplaat en de zijkanten要去en parallel zich aan de zijkanten van de kookplaat, de zichant van het schema met het opschrift FRONT (of met de pijlen) komt overeen met de Kant van het bedieningspaneel).

Voorbereidig van de elektrische aansluiting.

1. Boor de gaten volgens de aanwijzingen (6 gaten voor 6 wandpluggen) en plaat de 6 pluggen in de 6 geboorde gaten, draai de 4 schroeven in de op de tekening aangegeven buitenste gaten en laat een ruimte van ongeveer 1 cm tussen de kop van de schroef en het plafond over.
2. Plaats een afvoerijp in het frame en sluit hem op de verbindingsring van de motorruimte aan (* de afvoerijp en de klembanden zichn Niet bijgeleverd).
3. Bij het model met recirculatie (7F), moet de terugslagklep voor de dampen 'E' worden verwijderd, de luchtstroomrichter F op het frame worden gemonteerd en met 4 schroeven aan de beugel worden bevestigd. Stel de luchtstroomrichter op basis van de breedte van de schouw af en sluit ten slotte de afvoerpiij op de koppelingsring op de luchtstroomrichter aan.
4. Haak het frame aan de 4 schroeven (zie handeling 8).

WAARSCHUING: De zijde van het met de aansluitdoos komt overeen met de zijde van het bedieningspaneel wonneer de kap gemonteerd is.

1. Draai de 4 schroeven heel goed aan.
2. Plaats nog 2 schroeven en draai deze heel goed vast in de gaten voor de veiligheidsbevestigting die vrijং gebleven.

Opmerking - alleen voor versie met afzuiging maar buiten: sluit het bovenste uiteinde van de afvoerbuis aan op de afvoerinrichting maar buiten (bijv.: gat op het plafond).

1. Bevestig de verstevigingsbeugel (zie handeling 3) aan het frame op deplaats die zo ver mogelijk in het midden ligt.

Sluit de kap op het elektriciteitsnet aan. Het elektriciteitsnet mag pas gevoed worden wanneer de montage voltooid is.

1. Bevestig de kap definitief aan het frame met 8 schroeven.

WAARSCHUING: De zijde van het met de aansluitdoos komt overeen met de zijde van het bedieningspaneel wanner de kap gemonteerd is.

1. Voer de elektrische aansluiting van het bedieningspaneel en van de lampjesuit.

Leid de voedingskabel door de waarvoor bedoelde zitting en zet hem vast met de kabelklem (14a).

Opmerking: maak het overblijvende deel van de kabel vast aan de waarvoordeloedek kabeldoorgangen (voorzien van een schroef voor de bevestiging).

1. Koppel de twee bovenste delen van de schouw op het frame aan elkaar, zodat een van de smalle openingsen van de delen op de zijde van het bedieningspaneel geplaatst is en de andere op de tegenovergestelde zijde.

Zet de twee delen met 8 schroeven vast (4 per zichde - zie ook het schema voor de koppeling van de twee delen).

1. Bevestig de gehele bovenste schouw met de 2 schroeven (eén per zijde) aan het frame, in de nabijheid van het plafond.
2. Koppel de twee onderste delen van de schouw op het frame aan elkaar met 6 schroeven (3 per zichde, zich ook het schema voor de koppeling van de tweed delen).
3. Breng het onderste gedeelte van de schouw op zich plaat aan waar bij het de motorruimte en de doos met de elektrische aansluitingen volledig bedekt.
4. Breng de 2 (bijgeleverde) strips op de bevestigingspunten van de onderste delen van de schouw aan (LET OP! DE STRIPS VOOR DE ONDERSTE SCHOUW ZIJN HERKENBAAR OMDAT ZE SMALLER EN MINDER DIEP ZIJN).

De bredere en diepere strips要去en gebruikt worden voor de bovenste schouw, deze要去en op maat geknipt worden.

Monteer het vetfilter en het afzuigpaneel rond de omtrek weer.

Schakel de voedingsspanning in de centrale schakelkast in en controller of de kap goed werkt.

ONDERHOUD

WAARSCHUWING:

Koppel het apparaat los van het elektriciteitsnet

Reiniging van het afzuigpaneel om de kap heb en

Demontage:

trek het paneel (VOORKANT) krachtig omlaag.

Reiniging:

Het afzuigpaneel moet net zo vaak schoongemakt worden als het vetfilter.

Het staal van het afzuigpaneel heeft een oppervlaktebewerking ondergaan met iXelium.

Ga voor het reinigen ervan dus als volgt te werk:

• Gebruik een zachte doek (het beste is een van microvezels), nat gemaakt met water of met een normale glasreiniger.
• Het gebruik van papieren doekjes worden afgeraden,,ondat deze papierresten en strepen op het paneel konnen achechterlaten.
• Gebruik geen schurende of corrosieve producten, producten die chloor bevatten of schuursponsjes.
• Gebruik geen stoormeinigers.
• Gebruik geen ontvlambare producten.
• Laat geen zure of alkalische substanties zoals azijn, mosterd, zout, suiker of citroensap anschter op de kap.

GEBRUK GEEN ALCOHOL!

Montage:

Het paneel要去 aan de voorkant worden bevestigd door het op de pinnen op de afzuigkap te drukken.

BELANGRIJK: controller altijd of het paneel goed op+zijnplaats is bevestigd.

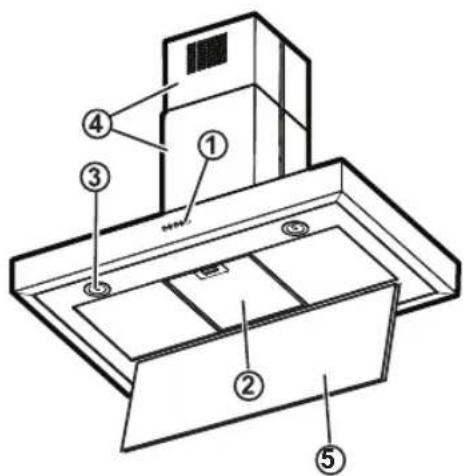

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
   2.Vetfilter.
2. Lampjes.
3. Uitschuifbare schouw.
4. Afzuiqpaneel

Bedieningspaneel

1. ON/FF motor

2. snelheidsselectie (toe- of afname)

lampjes:
a. laagste afzuigsnelheid aan
b. normale afzuigsnelheid aan
c. hooqste afzuiqsnelheid aan
d. intensieve afzuigsnelheid aan

NB = de intensieve afzuigsnelheid is ingesteld op 5 minutes. Daarna keert de motor terug waar de normale能力和 slelheid.

3.ON/OFFverlichting

NB = de ache tergrondverlichting van de bedieningen worden sterker wanneer de functie in gebruik is.
