Marque	Fagor
Modèle	FSV95
Type de produit	Cave à vin
Capacité totale	46 bouteilles standard (22 supérieure + 24 inférieure)
Zones de température	2 zones indépendantes avec réglages séparés
Plage de température	7°C à 18°C
Dimensions (approx.)	Hauteur 84 cm, Largeur 59 cm, Profondeur 58 cm
Poids (approx.)	50 kg
Alimentation électrique	220-240 V ~ 50/60 Hz, prise avec terre
Type de réfrigérant	Butane (gaz naturel peu polluant, inflammable)
Classe climatique	N (16°C à 32°C) / ST (18°C à 38°C) / T (18°C à 43°C) selon modèle
Écran	Afficheur digital avec température par zone
Éclairage intérieur	Lampe à incandescence, arrêt automatique après 2 heures
Clayettes	Réglables et coulissantes, amovibles
Serrure	Serrure à clé pour sécurité enfants
Inversion porte	Possible, côté inversable
Pieds réglables	Oui, pour mise à niveau
Entretien et nettoyage	Nettoyage intérieur à l'eau et bicarbonate ; condenseur arrière dépoussiéré annuellement
Remplacement ampoule	Ampoule de puissance identique, accès par grille inférieure
Sécurité	Mise à la terre obligatoire ; débrancher avant entretien ; circuit réfrigérant à manipuler avec précaution
Service après-vente	Contacter centres agréés Fagor ; ne pas réparer soi-même
Recyclage	Appareil recyclable selon directive DEEE ; emballages recyclables

FOIRE AUX QUESTIONS - FSV95 FAGOR

Comment régler la température de la cave à vin Fagor FSV95 ?

Utilisez les boutons de réglage sur le bandeau de commande. Chaque zone (supérieure et inférieure) se règle indépendamment au degré près. La température par défaut est 10°C. Des voyants s'allument selon le type de vin sélectionné (Red, White, Sparkling).

Puis-je inverser le sens d'ouverture de la porte ?

Oui, il est possible d'inverser le sens d'ouverture. Débranchez l'appareil, retirez le top, déclips les charnières supérieure et inférieure, puis remontez le tout de l'autre côté. Suivez les instructions pas à pas dans le manuel.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil, nettoyez l'intérieur à l'eau tiède additionnée de bicarbonate de soude avec une éponge. Rincez et séchez soigneusement. N'utilisez pas de détergents abrasifs ni de dissolvants. Les clayettes se nettoient avec un détergent doux.

Comment remplacer l'ampoule intérieure ?

Débranchez la cave. Retirez les vis de fixation, enlevez la grille inférieure, dévissez l'ancienne ampoule et remplacez-la par une ampoule de même puissance. Revissez la grille et remettez les vis.

Que faire si je perds la clé de la serrure ?

La porte se ferme automatiquement dès que la clé est retirée. Si vous perdez la clé, contactez le service après-vente Fagor pour obtenir une clé de rechange ou faire remplacer la serrure.

Quels sont les bruits normaux de la cave à vin ?

Les bruits normaux incluent un bouillonnement du gaz réfrigérant, un ronronnement du compresseur (plus fort au démarrage), et des craquements dus aux dilatations/contractions des matériaux. Si le bruit devient excessif, vérifiez l'installation.

Que faire en cas de panne de courant prolongée ?

Sortez toutes les bouteilles, débranchez l'appareil, nettoyez l'intérieur et laissez la porte ouverte pour éviter les mauvaises odeurs et la condensation. Ne remettez en service qu'après le rétablissement du courant.

Quelle est la capacité maximale de la cave à vin FSV95 ?

La cave peut contenir jusqu'à 46 bouteilles standard : 22 dans la zone supérieure et 24 dans la zone inférieure. Les bouteilles de grande taille réduisent cette capacité.

Quelles sont les distances d'installation recommandées ?

Laissez un espace d'au moins 10 cm au-dessus de l'appareil, 5 cm si un meuble est fixé au mur, et 2,5 cm de chaque côté. Évitez de placer la cave près d'une source de chaleur et assurez une bonne circulation d'air.

Comment puis-je remplacer une clayette cassée ?

Les clayettes sont amovibles. Pour les remplacer, contactez le service après-vente Fagor ou un revendeur agréé pour commander la pièce de rechange adaptée au modèle FSV95.

MODE D'EMPLOI FSV95 FAGOR

• Consignes de sécurité 18

1 / INSTALLATION DE VOTRE APPAREIL 19

• Branchement électrique 19 Avant de brancher votre appareil 19 Protection de l'environnement 19 Recyclage 19
• Description de l'appareil 20 Inversion du sens d'ouverture des portes 20

2 / UTILISATION DE VOTRE APPAREIL 21

Conseils 21

3 / ENTRETIEN COURANT DE VOTRE APPAREIL 22

Nettoyage et entretien 22

4 / MESSAGES PARTICULIERS, INCIDENTS 23

Problèmes de fonctionnement 23

5 / SERVICE D'ASSISTANCE TECHNIQUE 24

FR

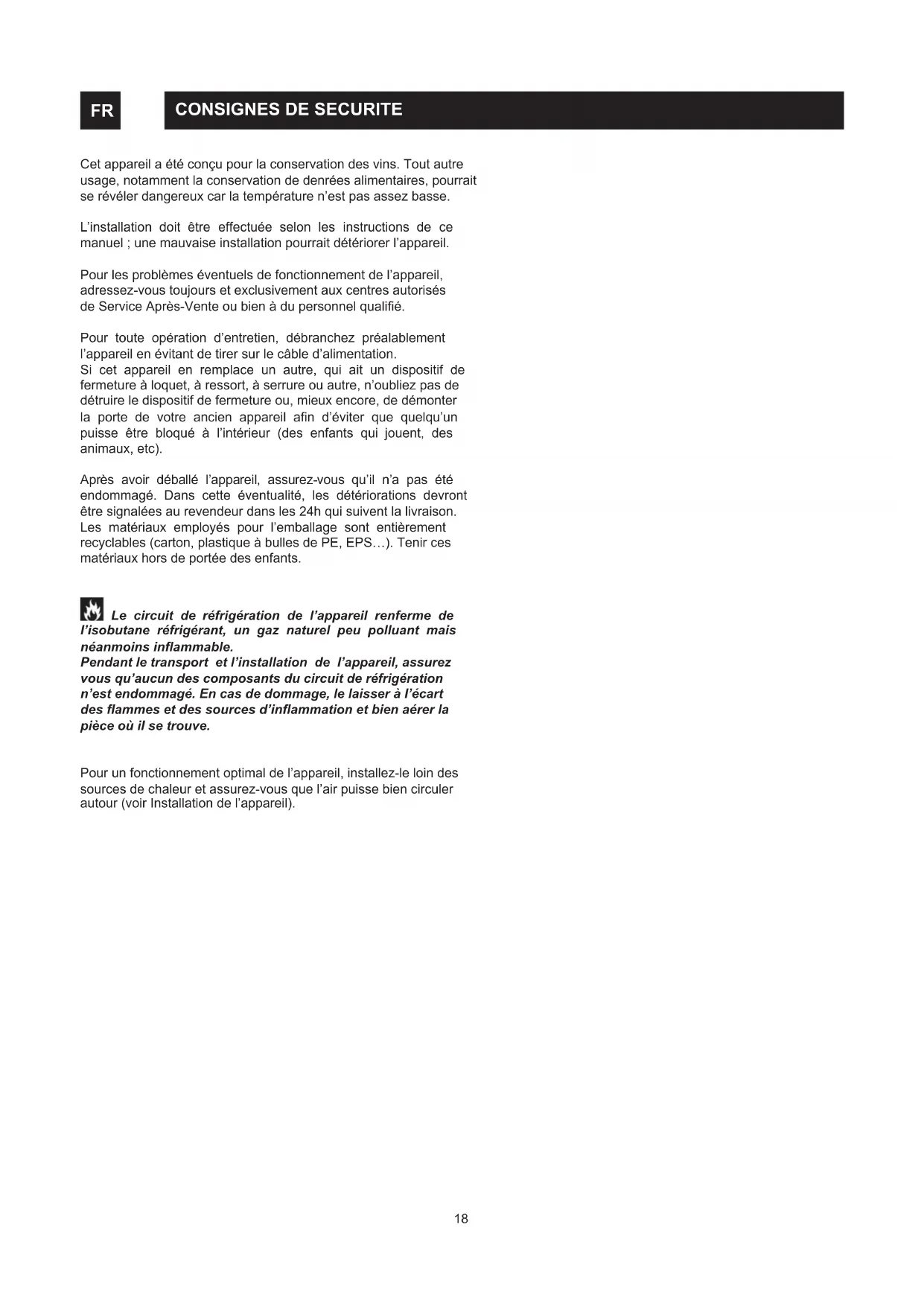

CONSIGNES DE SÉCURITÉ

Cet appareil a été conçu pour la conservation des vins. Tout autre usage, notamment la conservation de denrées alimentaires, pourrait se révéler dangereux car la température n'est pas adaptée.

L'installation doit être effectuée selon les instructions de ce manuel ; une mauvaise installation pourrait détériorer l'appareil.

Pour les problèmes éventuels de fonctionnement de l'appareil, adressez-vous toujours et exclusivement aux centres autorisés de service après-vente ou à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appareil en évitant de tirer sur le câble d'alimentation. Si cet appareil en remplace un autre, qui ait un dispositif de fermeture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de démonter la porte de votre ancien appareil afin d'éviter que quelqu'un puisse être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc.).

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé. Dans cette éventualité, les détériorations devront être signalées au revendeur dans les 24 heures qui suivent la livraison. Les matériaux employés pour l'emballage sont entièrement recyclables (carton, plastique à bulles de PE, EPS...). Tenir ces matériaux hors de portée des enfants.

Le circuit de réfrigération de l'appareil renferme du butane réfrigérant, un gaz naturel peu polluant mais néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucun des composants du circuit de réfrigération n'est endommagé. En cas de dommage, le laisser à l'écart des flammes et des sources d'inflammation et bien aérer la pièce où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil).

Important :

Avant de procéder à l'installation, lisez attentivement les consignes de sécurité, afin d'éviter certains inconvénients.

Installez l'appareil dans une pièce sans humidité et bien aérée, loin de toute source de chaleur. Laissez une distance minimale de 10 cm entre le haut de l'appareil et un meuble au-dessus. Si votre installation ne le permet pas, laissez 5 cm entre le haut de la carrosserie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm de chaque côté de l'appareil.

Si votre appareil doit être installé à côté d'un réfrigérateur ou congélateur, veillez à ne pas coller les deux appareils pour éviter la formation de condensation à l'extérieur.

La classe climatique de votre cave à vin est indiquée sur la plaque signalétique. Elle détermine la plage de températures ambiantes pour laquelle l'unité frigorifique est conçue, en garantissant le bon fonctionnement de l'appareil.

Classe Températures ambiantes

N 16° à 32°

ST 18° à 38°

T 18° à 43°

BRANCHEMENT ÉLECTRIQUE

• Caractéristiques de la prise : 220-240 V avec prise de terre. Évitez d'utiliser des adaptateurs ou des rallonges. Évitez que le câble soit en contact avec le compresseur. Évitez que le câble soit pris sous l'appareil.

L'installation électrique de l'appareil est dotée d'une mise à la terre. Pour votre sécurité, connectez l'appareil à une prise de courant dotée d'une mise à la terre efficace (conformément aux normes en vigueur sur la sécurité de l'installation électrique).

Le constructeur décline toute responsabilité pour les dommages qui auraient été causés par le manque de mise à la terre.

AVANT DE BRANCHER

• Nettoyez l'intérieur de votre appareil à l'eau tiède additionnée de bicarbonate. Rincez et séchez soigneusement.
• Attendez 2 heures avant la mise en fonctionnement pour assurer la stabilisation des lubrifiants du moto-compresseur.

PROTECTION DE L'ENVIRONNEMENT

Cet appareil ne contient pas, dans son circuit frigorifique et ses matières isolantes, de gaz réfrigérants nocifs pour la couche d'ozone. Il ne doit pas être mis au rebut avec les ordures ménagères et la ferraille afin d'éviter d'endommager le circuit frigorifique, plus particulièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.

RECYCLAGE

1. Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

1. Nous vous remercions pour votre collaboration à la protection de l'environnement.

1 / INSTALLATION DE VOTRE APPAREIL

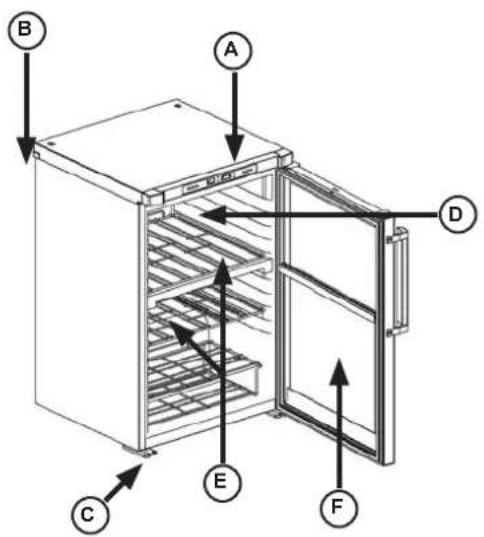

DESCRIPTION DE VOTRE APPAREIL (selon modèle)

A Afficheur digital B Condenseur C Pieds réglables D Lumière E Clayettes réglables et coulissantes F Panneau vitré

ACCESSOIRES

Votre appareil est livré avec des clayettes réglables et amovibles, vous permettant de stocker des bouteilles de différentes capacités ou tailles.

Il est également équipé d'une serrure à clé.

INVERSION DU SENS D'OUVERTURE DE LA PORTE

Il est possible de changer le sens d'ouverture de la porte :

Important :

L'appareil doit toujours être débranché lorsque vous procédez au changement du sens d'ouverture.

• Démontez le top de la cave à vin : enlevez les 2 cache-vis situés sur le top, retirez les 2 vis et faites glisser ce dernier vers l'avant.
• Penchez l'appareil légèrement en arrière et calez-le dans cette position.
• Dévissez les vis de la charnière supérieure de porte et retirez le support et l'axe de cette dernière.
• Ouvrez légèrement la porte et faites-la sortir de sa charnière basse.
• Dévissez l'axe inférieur et revissez-le du côté opposé. Emboîtez la porte dans l'axe et fermez-la.
• Revissez solidement la charnière supérieure sur le côté opposé et l'axe de la porte. Remettez le top en place.

Votre cave à vin possède 2 cavités dont la température peut être ajustée indépendamment. Ainsi, vous adaptez la température de chaque cavité en fonction du type de vin que vous souhaitez y stocker (rouge, blanc, rosé, mousseux).

• Les dimensions des bouteilles pouvant varier, elles ont une influence sur la capacité de stockage de votre appareil. La cavité supérieure de votre cave à vin est prévue pour recevoir 22 bouteilles standard et la cavité inférieure 24.

La température ambiante jouant un grand rôle sur l'efficacité de l'appareil, nous vous conseillons de placer votre cave à vin dans une pièce dont la température est comprise entre 22 et 25 °C.

La température intérieure change selon l'emplacement des clayettes. De même, la lumière peut faire varier la température ; veillez donc à ne pas allumer trop souvent la lampe intérieure.

Conseils :

• La température intérieure recommandée pour votre cave à vin est comprise entre 7 et 18 °C.
• Les températures recommandées pour les vins selon leur type sont :

· Vin rouge : 15-18 °C · Vin blanc sec : 10-15 °C · Vin mousseux : 7-9 °C · Vin rosé : 9-10 °C

UTILISATION DU BANDEAU DE COMMANDE

Lorsque vous réglez la température pour la première fois, ou après une longue période pendant laquelle l'appareil a été débranché, une température apparaît automatiquement sur l'afficheur : 10 °C est la température par défaut.

Pour ajuster la température, utilisez les 2 boutons qui vous permettent de régler la température de chaque cavité au degré près.

Si vous choisissez la température pour du vin rouge, un voyant s'allumera à côté de l'inscription Red (rouge). Il en sera de même pour les 2 autres types de vins présents sur le bandeau : White (blanc) et Sparkling (mousseux). Il n'y a pas de voyant spécifique pour le vin rosé.

Vous pouvez également choisir l'unité de mesure de la température : Fahrenheit ou Celsius, en appuyant sur la touche :

Enfin, vous pouvez allumer ou éteindre la lumière grâce à la touche.

Cependant, la lumière s'éteint automatiquement après 2 heures.

Important :

Pour votre sécurité, l'appareil est muni d'une serrure à clé. La porte se ferme dès que la clé est retirée, afin d'éviter tout risque d'enfermement.

NETTOYAGE ET ENTRETIEN

COUPURE DE COURANT ET ARRÊT PROVISOIRE

Danger :

Débranchez votre cave à vin avant de procéder au nettoyage. - Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge ou d'une lavette, vous évitez ainsi la formation de mauvaises odeurs. - Nettoyez les clayettes avec une solution de détergent doux. Vous pouvez également utiliser cette solution pour nettoyer l'extérieur de l'appareil. - Veillez à sécher consciencieusement la partie basse de l'appareil afin d'éviter la formation de condensation. - N'utilisez en aucun cas du dissolvant ou du détergent abrasif, car ils pourraient endommager l'intérieur de votre appareil. Ne mettez pas non plus les accessoires intérieurs au lave-vaisselle. - Il est recommandé de passer un chiffon une fois par an sur le dos de l'appareil, car s'il est sale, le rendement diminue et la consommation augmente.

REMPLACEMENT DE L'AMPOULE

Danger :

Débranchez votre cave à vin avant de procéder au changement de l'ampoule.

En cas de coupure de courant de longue durée ou d'arrêt de l'appareil (vacances...), vous devez :

sortir toutes les bouteilles, - débranchez l'appareil et nettoyez-en l'intérieur, - laissez la porte ouverte pour éviter la condensation et les mauvaises odeurs.

DÉPLACEMENT DE L'APPAREIL

Si vous devez déplacer votre cave à vin, veillez à suivre les instructions suivantes afin de réaliser cette opération dans les meilleures conditions :

• videz l'appareil de toutes les bouteilles,
• fixez les accessoires intérieurs afin d'éviter toute casse,
• Vissez les pieds réglables en position basse et bloquez la porte en position fermée.
• Durant le transport, veillez à ce que l'appareil reste toujours en position verticale.

• Retirez les vis de fixation.
• Enlevez la grille par le bas.
• Retirez l'ampoule B en la dévissant.
• Placez une nouvelle ampoule de même puissance que l'ancienne, remettez la grille et fixez le tout à l'aide des vis de fixation.

PROBLÈMES DE FONCTIONNEMENT

Il existe des bruits qui sont tout à fait normaux dans une cave à vin :

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits.
• Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage.
• Le "crac" produit par les dilatations et les contractions des matériaux utilisés.

Avant de faire intervenir le Service Après-Vente, vérifiez avec le tableau suivant que vous ne pouvez régler le problème vous-même :

PROBLEME SOLUTION
L'appareil ne fonctionne pas.	Vérifiez que la fiche est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté.
La température est trop haute.	Contrôlez la température et réajustez-la le cas échéant. Assurez-vous que la température ambiente corresponde bien à celle recommandée pour un fonctionnement optimal. Enfin, voirlez à ne pas ouvrir la porte plus souvent qu'il ne le faut.
Le comprésseur est souvent en fonctionnement.	La charge de bouteilles est peut-être trop importante : voirlez à ne pas dépasser la capacité maximum de votre cave. Assurez-vous que l'air peut circuler librement autour de l'appareil et que le joint d'étanchérique est en place. Vérifiez également les points cités en cas de température trop haute.

Si vous avez déjà réalisé ces vérifications et que le problème persiste, NE RÉALISEZ AUCUNE RÉPARATION VOUS-MÊME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.

18° à 38°

18° à 43°
