Marca	Fagor
Modelo	FSV95
Tipo de producto	Bodega para vinos
Capacidad total	46 botellas estándar (22 superior + 24 inferior)
Zonas de temperatura	2 zonas independientes con ajustes separados
Rango de temperatura	7°C a 18°C
Dimensiones (aprox.)	Altura 84 cm, Anchura 59 cm, Profundidad 58 cm
Peso (aprox.)	50 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz, enchufe con tierra
Tipo de refrigerante	Butano (gas natural poco contaminante, inflamable)
Clase climática	N (16°C a 32°C) / ST (18°C a 38°C) / T (18°C a 43°C) según modelo
Pantalla	Display digital con temperatura por zona
Iluminación interior	Lámpara incandescente, apagado automático después de 2 horas
Estantes	Ajustables y deslizantes, extraíbles
Cerradura	Cerradura con llave para seguridad niños
Inversión de puerta	Posible, lado reversible
Patas ajustables	Sí, para nivelación
Mantenimiento y limpieza	Limpieza interior con agua y bicarbonato; condensador trasero desempolvado anualmente
Reemplazo de bombilla	Bombilla de potencia idéntica, acceso por rejilla inferior
Seguridad	Toma de tierra obligatoria; desconectar antes del mantenimiento; circuito refrigerante manipular con precaución
Servicio postventa	Contactar centros autorizados Fagor; no reparar uno mismo
Reciclaje	Aparato reciclable según directiva RAEE; embalajes reciclables

Preguntas frecuentes - FSV95 FAGOR

¿Cómo ajustar la temperatura de la bodega para vinos Fagor FSV95?

Utilice los botones de ajuste en el panel de control. Cada zona (superior e inferior) se ajusta de forma independiente al grado exacto. La temperatura por defecto es 10°C. Se encienden indicadores según el tipo de vino seleccionado (Red, White, Sparkling).

¿Puedo invertir el sentido de apertura de la puerta?

Sí, es posible invertir el sentido de apertura. Desconecte el aparato, retire la tapa superior, desenganche las bisagras superior e inferior, y luego vuelva a montar todo del otro lado. Siga las instrucciones paso a paso en el manual.

¿Cómo limpiar el interior de la bodega para vinos?

Desconecte el aparato, limpie el interior con agua tibia y bicarbonato de sodio con una esponja. Enjuague y seque cuidadosamente. No use detergentes abrasivos ni disolventes. Los estantes se limpian con un detergente suave.

¿Cómo reemplazar la bombilla interior?

Desconecte la bodega. Retire los tornillos de fijación, quite la rejilla inferior, desenrosque la bombilla vieja y reemplácela por una bombilla de la misma potencia. Vuelva a atornillar la rejilla y coloque los tornillos.

¿Qué hago si pierdo la llave de la cerradura?

La puerta se cierra automáticamente al retirar la llave. Si pierde la llave, contacte al servicio postventa de Fagor para obtener una llave de repuesto o reemplazar la cerradura.

¿Cuáles son los ruidos normales de la bodega para vinos?

Los ruidos normales incluyen burbujeo del gas refrigerante, zumbido del compresor (más fuerte al arrancar) y crujidos debidos a dilataciones/contracciones de los materiales. Si el ruido se vuelve excesivo, verifique la instalación.

¿Qué hacer en caso de corte de luz prolongado?

Saque todas las botellas, desconecte el aparato, limpie el interior y deje la puerta abierta para evitar malos olores y condensación. No vuelva a poner en funcionamiento hasta que se restablezca la corriente.

¿Cuál es la capacidad máxima de la bodega para vinos FSV95?

La bodega puede contener hasta 46 botellas estándar: 22 en la zona superior y 24 en la zona inferior. Las botellas de gran tamaño reducen esta capacidad.

¿Cuáles son las distancias de instalación recomendadas?

Deje un espacio de al menos 10 cm sobre el aparato, 5 cm si hay un mueble fijado a la pared, y 2,5 cm a cada lado. Evite colocar la bodega cerca de una fuente de calor y asegure una buena circulación de aire.

¿Cómo puedo reemplazar un estante roto?

Los estantes son extraíbles. Para reemplazarlos, contacte al servicio postventa de Fagor o a un distribuidor autorizado para pedir la pieza de repuesto adecuada para el modelo FSV95.

MANUAL DE USUARIO FSV95 FAGOR

• Recomendaciones de seguridad 02

1 / INSTALACIÓN DE LA MÁQUINA 03

• Conexión eléctrica 03
• Antes de conectar la máquina 03
• Protección del medio ambiente 03 Reciclaje 03
• Descripción de la máquina 04 Reversibilidad de la dirección de apertura de la puerta 04

2 / USO DE LA MÁQUINA 05

-Advertencia 05

3 / MANTENIMIENTO DE LA MÁQUINA 06

Limpieza y mantenimiento 06

4 / MENSAJES ESPECÍFICOS, INCIDENTES 07

Problemas de funcionamiento 07

5 / SERVICIO DE ASISTENCIA TÉCNICA 08

ES

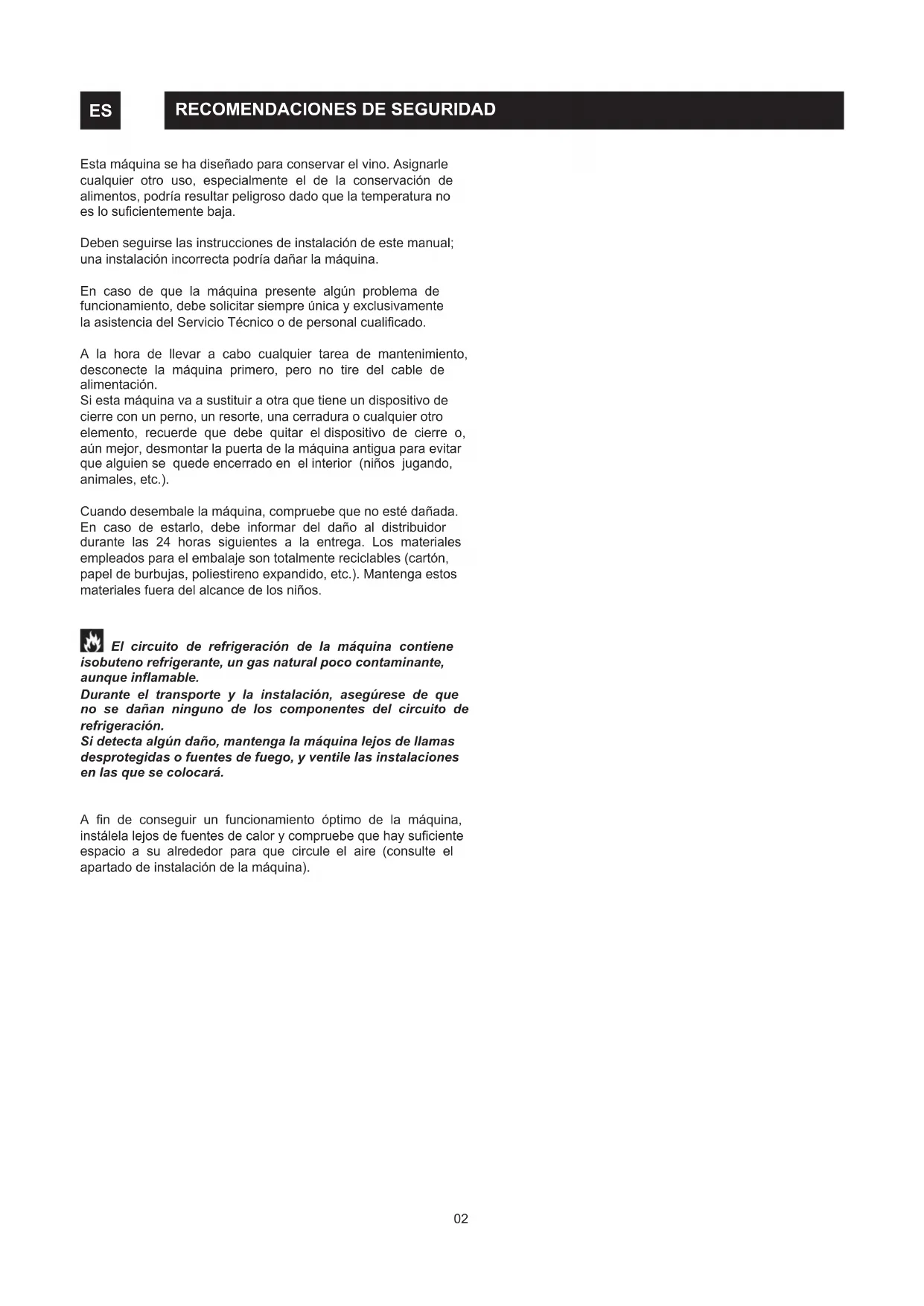

RECOMENDACIONES DE SEGURIDAD

Estaquina se ha diseñado para conservar el vino. Asignarle cualquier otro uso, especialmente el de la conservación de alimentos, podría resultar peligroso, dado que la temperatura no es lo suficientemente baja.

Deben seguirse las instrucciones de instalación de este manual; una instalación incorrecta podría dañar la máquina.

En caso de que la máquina presente algún problema de configuración, debe solicitar siempre única y exclusivamente la asistencia del Servicio Técnico o de personal cualificado.

A la hora de llevar a cabo cualquier tarea de mantenimiento, desconecte la máquina primero, pero no tire del cable de alimentación.

Si esta máquina va a sustituir a otra que tiene un dispositivo de cierre con un perno, un resorte, una cerradura o cualquier otro elemento, recuerde que debe quitar el dispositivo de cierre o, aún mejor, desmontar la puerta de la máquina antigua para evitar que alguien se quede encerrado en el interior (niños jugando, animales, etc.).

Cuando desembale la máquina, compruebe que no esté dañada. En caso de estarlo, debe informar del daño al distribuidor durante las 24 horas siguientes a la entrega. Los materiales empleados para el embalaje son totalmente reciclables (cartón, papel de burbujas, poliestireno expandido, etc.). Mantenga estos materiales fuera del alcance de los niños.

El circuito de refrigeración de la máquina contiene butano refrigerante, un gas natural poco contaminante, que es inflamable.

Durante el transporte y la instalación, asegúrese de que no se dañan ninguno de los componentes del circuito de refrigeración.

Si detecta algo anómalo, mantenga la máquina lejos de llamas desprotegidas o fuentes de fuego, y ventile las instalaciones en las que se colocará.

A fin de conseguir un funcionamiento óptimo de la máquina, instálela lejos de fuentes de calor y compruebe que hay suficiente espacio a su alrededor para que circule el aire (consulte el apartado de instalación de la máquina).

Importante:

Antes de iniciar la instalación, lea atentamente las recomendaciones de seguridad para evitar cualquier tipo de problemas.

Instale la máquina en un lugar sin humedad y bien ventilado, lejos de una fuente de calor. Deje una distancia mínima de 10 cm entre la parte superior de la máquina y los posibles muebles que pueda haber sobre ella. Si su instalación no lo permite, deje 5 cm entre la parte superior del chasis y cualquier otro mueble de cocina que esté fijado a la pared, y una distancia de 2,5 cm a cada lado de la máquina.

Si tiene que instalar la máquina al lado de un frigorífico-congelador o un frigorífico, no los coloque totalmente juntos para evitar que se forme condensación en el exterior.

La categoría climática de su bodega figura en la placa de características. En esta placa se indica el rango de temperatura ambiente para el que se ha diseñado el frigorífico, garantizando un funcionamiento correcto de la máquina.

Categoría Temperatura ambiente

N De 16° a 32°

ST De 18° a 38°

T De 18° a 43°

CONEXIÓN ELÉCTRICA

Característica de la conexión: 220-240 V con toma a tierra. Evite el uso de adaptadores o prolongadores.

Asegúrese de que el cable no está en contacto con el compresor. Compruebe que el cable no ha quedado atrapado bajo la máquina.

La instalación eléctrica de la máquina está conectada a la toma de tierra.

Para su seguridad, conecte la máquina a un enchufe con toma a tierra efectiva (de conformidad con la normativa vigente sobre seguridad en las instalaciones eléctricas).

El fabricante no asumirá responsabilidad en caso de que se produzcan daños ocasionados por una conexión a tierra defectuosa.

ANTES DE CONECTAR LA MÁQUINA

• Limpie el interior de la máquina con agua caliente y bicarbonato. Aclárelo y séquelo con cuidado.
• Espere dos horas antes de enchufarla para garantizar la estabilización de los lubricantes del motor-compresor.

PROTECCIÓN DEL MEDIO AMBIENTE

Esta máquina no contiene gases refrigerantes que sean dañinos para la capa de ozono en su circuito de refrigeración ni en sus materiales aislantes.

No debe desecharla junto con los residuos urbanos ni la chatarra para evitar que se dañe el circuito de refrigeración, especialmente la parte posterior de la máquina. Pida información en el ayuntamiento de su ciudad sobre la recogida de este tipo de máquinas.

RECICLAJE

Los materiales de embalaje realizados para esta aplicación son reciclables.

Recíclelos y contribuya con la protección del medio ambiente

depositándolos en los contenedores municipales apropiados.

Su máquina también contiene muchos materiales reciclables y por eso lleva este logotipo que indica que las máquinas viejas no deben mezclarse con otros residuos. Por tanto, el reciclaje de la máquina, organizado por el fabricante, puede llevarse a cabo en las mejores condiciones posibles, de conformidad con la Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos.

Pida información en el ayuntamiento de su ciudad o a su distribuidor acerca de los puntos de recogida de máquinas viejas cercanos a su domicilio.

Gracias por su colaboración para proteger el medio ambiente.

ES

1 / INSTALACIÓN DE LA MÁQUINA

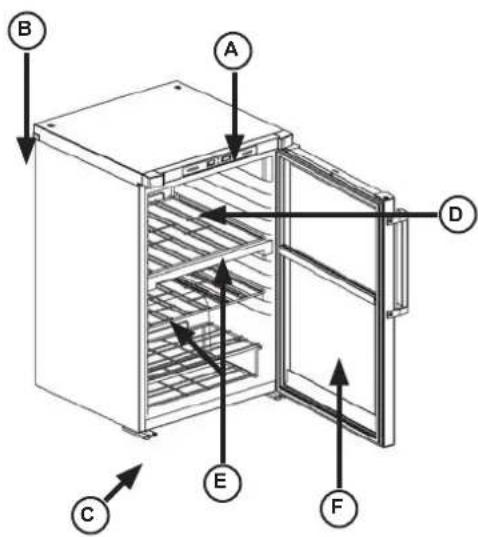

DESCRIPCIÓN DE LA MÁQUINA (depende del modelo)

A Pantalla digital B Condensador Pies regulables D Iluminación Rejillas y piezas VRTs regulables F Panel de vidrio

ACCESORIOS

La máquina incorpora estanterías regulables y desmontables, lo que le permite guardar botellas de diferentes capacidades y tamaños.

Asimismo incorpora una cerradura con llave.

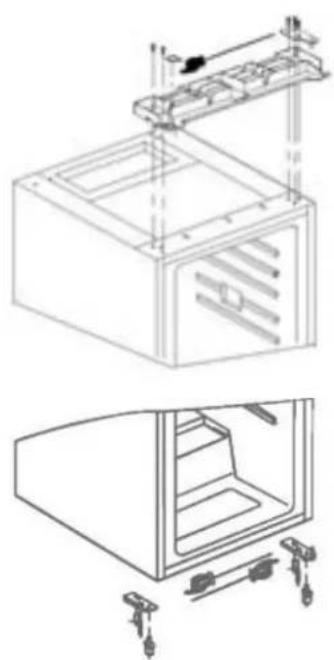

REVERSIBILIDAD DE LA DIRECCIÓN DE APERTURA DE LA PUERTA

Puede cambiarse la dirección de apertura de la puerta:

Importante:

Siempre debe desconectarse la máquina cuando se cambie la dirección de apertura de la puerta.

• Desmonte la parte superior de la bodega: afloje las dos tapas atornilladas en la parte superior, quite los dos tornillos y deslice la parte superior hacia delante.
• Incline ligeramente la máquina hacia atrás y póngale una cuña para que se quede en esta posición.
• Desatornille los tornillos de la bisagra superior de la puerta y quite el soporte y su eje.
• Abra ligeramente la puerta y quite la bisagra de la base.
• Desatornille el eje inferior y vuelva a atornillarlo en el lado contrario. Ajuste la puerta en el eje y ciérrela.
• Vuelva a atornillar la bisagra superior firmemente y el eje de la puerta en la parte superior del lado contrario. Ajuste la parte superior de nuevo en su sitio.

Su bodega tiene dos cavidades, cuyas temperaturas se pueden ajustar de forma independiente. De este modo, puede adaptar la temperatura de cada cavidad en función del tipo de vino que desee guardar en ella (tinto, blanco, rosado, espumoso).

• Las dimensiones de las botellas pueden variar, y esto influirá en la capacidad de almacenamiento de la máquina. La capacidad de la cavidad superior de la bodega es de 22 botellas estándar, y la de la inferior de 24.

La temperatura ambiente desempeña un papel importante en la eficacia de la máquina, por lo que recomendamos que instale la bodega en un lugar en el que la temperatura sea de entre 22 y 25 °C.

La temperatura interior puede variar en función de cómo ajuste las estanterías. La iluminación también puede provocar cambios en la temperatura, por lo que es mejor no encender la luz inferior con demasiada frecuencia.

Advertencia:

• La temperatura interior recomendada para la bodega es de entre 7 y 18 °C.
• Las temperaturas recomendadas para los vinos, dependiendo del tipo, son:

Vino tinto: de 15 a 18 °C. Vino blanco seco: de 10 a 15 °C. Vino espumoso: de 7 a 9 °C. Vino rosado: de 9 a 10 °C.

CÓMO UTILIZAR EL PANEL DE CONTROL

Cuando ajuste la temperatura por primera vez, o después de que

la máquina haya estado desconectada durante mucho tiempo, aparecerá una temperatura de 10 °C automáticamente en la pantalla; se trata de la temperatura predeterminada.

Para regular la temperatura, utilice los dos botones y ajuste la temperatura a los grados más cercanos.

Si elige la temperatura para el vino tinto, se encenderá un indicador luminoso al lado de la palabra Tinto. Lo mismo ocurre con los otros dos tipos de vino que aparecen en el panel: Blanco y Espumoso. No hay un indicador especial para el Rosado.

Asimismo, puede seleccionar la unidad de medida de la temperatura:

Fahrenheit o Centígrados (pulse la unidad de medida correspondiente).

Por último, puede encender o apagar la luz con el mando SET. De cualquier modo, la luz se apagará automáticamente después de 2 horas.

Importante:

Para su seguridad, la máquina tiene una cerradura. La puerta se cierra cuando se saca la llave para evitar el riesgo de quedarse encerrado en el interior.

LIMPIEZA

Atención:

Desconecte la bodega antes de limpiarla.

• Límpiela por dentro con agua templada y bicarbonato, utilizando una esponja o un paño, a fin de eliminar olores desagradables.
• Limpie las rejillas con un detergente neutro. Asimismo, esta solución puede utilizarse para limpiar el exterior de la máquina.
• Seque la parte inferior de la máquina con cuidado para que no se forme condensación.
• No utilice detergentes abrasivos, ya que pueden dañar el interior de la máquina. No lave los accesorios interiores en el lavavajillas.
• Se recomienda limpiar la parte posterior de la máquina con un paño una vez al año, porque cuando está sucia su rendimiento se ve afectado y aumenta el consumo de energía.

CÓMO CAMBIAR LA BOMBILLA

Atención:

Desconecte la bodega antes de cambiar la bombilla.

CORTES DE ALIMENTACIÓN E INTERRUPCIÓN PROVISIONAL

En caso de que se produzca un corte prolongado de la alimentación o que la máquina se apague (vacaciones, etc.), debe:

• sacar todas las botellas,
• desconectar la máquina y limpiarla por dentro, -dejar la puerta abierta para evitar la condensación y los olores desagradables.

TRANSPORTE DE LA MÁQUINA

Si tiene que transportar la bodega, siga estas instrucciones para realizar la operación en las mejores condiciones posibles:

• saque todas las botellas de la máquina,
• fije los accesos interiores para que no se rompan,
• atornille los pies regulables en la posición bajo y cierre la puerta con llave.
• durante el transporte, asegúrese de que la máquina está siempre en posición vertical.

• Quite los tornillos de fijación
• Quite la rejilla (A) de la parte inferior.
• Quite la bombilla (B) desatornillándola.
• Ajuste otra bombilla con el mismo voltaje que la anterior, vuelva a colocar la rejilla y asegúrela con los tornillos de fijación.

Hay ruidos que son completamente normales en una bodega:

• El gas de refrigeración puede burbujear cuando pasa por los circuitos.
• El compresor puede producir un ronroneo, el cual se intensifica cuando arranca.
• El "crack" provocado por los materiales cuando se dilatan.

Antes de llamar al Servicio técnico, consulte la tabla resumen y compruebe si puede solucionar el problema usted mismo:

PROBLEMA SOLUCION
Laquina no funciona.	Compruebe que está correctamente enchufada, que el fusible no se ha fundido o que no se ha activado un cortacircuito.
La energia es demasiado alta.	Compruebe la energia y regüllela otra vez si Fuera Needed Asegúrese de que la energia ambiente coincide con la recomienda para unFunciimiento optimo. Porultimate, no abra la puerta más de lo strictamenteneeded.
El compresor sólofunciona de vez en cuando.	Puede que estécargado condemasadas botellas: no exceeda la capacité máima de la bodegaa. Asegúrese de que el aire pueda circular libremente alrededor del laquina y de que el ciere hermético está ajustado de forma apropiada. Compruebe también los+puntosindicados en el caso de que la energiasea demasiado alta.

Si ha llevado a cabo todas las comprobaciones indicadas con anterioridad y el problema persiste, NO EFECTÚE NINGUNA REPARACIÓN USTED MISMO.

Llame al Servicio de Asistencia Técnica más cercano.

ESTA MÁQUINA CUMPLE CON LAS DIRECTIVAS CEE 73/23, 93/68, 89/336, 96/57, 92/31, 94/62

ÍNDICE

• Normas de seguridad 10

Problemas de funcionamiento 15

También monta con una cerradura con llave.

INVERSIÓN DEL SENTIDO DE APERTURA DE LAS PUERTAS
