Merk	Fagor
Model	FSV95
Producttype	Wijnkast
Totale capaciteit	46 standaardflessen (22 boven + 24 onder)
Temperatuurzones	2 onafhankelijke zones met aparte instellingen
Temperatuurbereik	7°C tot 18°C
Afmetingen (ca.)	Hoogte 84 cm, Breedte 59 cm, Diepte 58 cm
Gewicht (ca.)	50 kg
Stroomvoorziening	220-240 V ~ 50/60 Hz, geaard stopcontact
Koelmiddeltype	Butaan (natuurlijk gas, weinig vervuilend, brandbaar)
Klimaatklasse	N (16°C tot 32°C) / ST (18°C tot 38°C) / T (18°C tot 43°C) afhankelijk van model
Scherm	Digitaal display met temperatuur per zone
Binnenverlichting	Gloeilamp, automatische uitschakeling na 2 uur
Legplanken	Verstelbaar en uitschuifbaar, verwijderbaar
Slot	Sleutelslot voor kinderveiligheid
Deurdraairichting omkeerbaar	Mogelijk, omkeerbare zijde
Verstelbare poten	Ja, voor waterpas stellen
Onderhoud en reiniging	Binnenreinigen met water en zuiveringszout; achtercondensor jaarlijks stofvrij maken
Lamp vervangen	Lamp van gelijk vermogen, toegang via onderste rooster
Veiligheid	Aarding verplicht; uitschakelen vóór onderhoud; koelcircuit voorzichtig behandelen
Klantenservice	Contact opnemen met erkende Fagor-centra; niet zelf repareren
Recycling	Apparaat recyclebaar volgens WEEE-richtlijn; verpakking recyclebaar

Veelgestelde vragen - FSV95 FAGOR

Hoe stel ik de temperatuur van de Fagor FSV95 wijnkast in?

Gebruik de instelknoppen op het bedieningspaneel. Elke zone (boven en onder) kan onafhankelijk per graad worden ingesteld. De standaardtemperatuur is 10°C. Er gaan lampjes branden afhankelijk van het geselecteerde wijntype (Red, White, Sparkling).

Kan ik de deurdraairichting omkeren?

Ja, het is mogelijk de draairichting om te keren. Koppel het apparaat los, verwijder het bovenblad, maak de bovenste en onderste scharnieren los en monteer alles aan de andere kant. Volg de stapsgewijze instructies in de handleiding.

Hoe maak ik de binnenkant van de wijnkast schoon?

Koppel het apparaat los, reinig de binnenkant met lauw water en zuiveringszout met een spons. Spoel en droog grondig. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen. De legplanken kunnen worden gereinigd met een mild schoonmaakmiddel.

Hoe vervang ik de binnenlamp?

Koppel de wijnkast los. Verwijder de bevestigingsschroeven, neem het onderste rooster weg, draai de oude lamp los en vervang deze door een lamp van hetzelfde vermogen. Schroef het rooster weer vast en zet de schroeven terug.

Wat moet ik doen als ik de sleutel van het slot kwijt ben?

De deur sluit automatisch zodra de sleutel wordt verwijderd. Als u de sleutel kwijt bent, neem dan contact op met de klantenservice van Fagor om een reservesleutel te krijgen of het slot te laten vervangen.

Welke geluiden zijn normaal voor de wijnkast?

Normale geluiden zijn borrelen van het koelmiddel, zoemen van de compressor (luider bij starten), en kraken door uitzetting/inkrimping van materialen. Als het geluid buitensporig wordt, controleer dan de installatie.

Wat te doen bij langdurige stroomuitval?

Haal alle flessen eruit, koppel het apparaat los, maak de binnenkant schoon en laat de deur open om slechte geuren en condensatie te voorkomen. Schakel pas weer in nadat de stroom is teruggekeerd.

Wat is de maximale capaciteit van de FSV95 wijnkast?

De kast kan tot 46 standaardflessen bevatten: 22 in de bovenste zone en 24 in de onderste zone. Grote flessen verminderen deze capaciteit.

Wat zijn de aanbevolen installatieafstanden?

Laat minimaal 10 cm ruimte boven het apparaat, 5 cm als er een meubelstuk aan de muur is bevestigd, en 2,5 cm aan elke zijkant. Plaats de wijnkast niet in de buurt van een warmtebron en zorg voor een goede luchtcirculatie.

Hoe kan ik een kapotte legplank vervangen?

De legplanken zijn verwijderbaar. Neem voor vervanging contact op met de klantenservice van Fagor of een erkende dealer om het juiste reserveonderdeel voor model FSV95 te bestellen.

GEBRUIKSAANWIJZING FSV95 FAGOR

NL GEBRUIKSAANWIJZING

DA BETJENINGSVEJLEDNING

Bodega

Garrafeira

Cave à vin

Wine cellar

Weinschrank

Wijnkelder

Vinskab

INHOUD

ES

Veiligheidsvoorschriften 42

1/INSTALLATIE VAN HET APPARAAT 43

·Elektrische aansluiting 43 ·Alvorens het apparaat aan te sluiten 43 Bescherming van het milieu 43 Beschrijving van het apparaat 44 - Omkering van de openingsrichting van de deuren 44

2 / GEBRUIK VAN HET APPARAAT 45

Tips 45 - Gebruik van het bedieningspaneel 45

3/NORMAAL ONDERHOUD VAN HET APPARAAT 46

Reinigen en onderhoud 46 Vervangen van de gloeilampen 46 Stroomonderbreking en tijdelijke stilstand 46 - Verplaatsen van het apparaat 46

4/BIJZONDERE MELDINGEN, INCIDENTEN 47

Storingen 47 CE Normen 47

NL

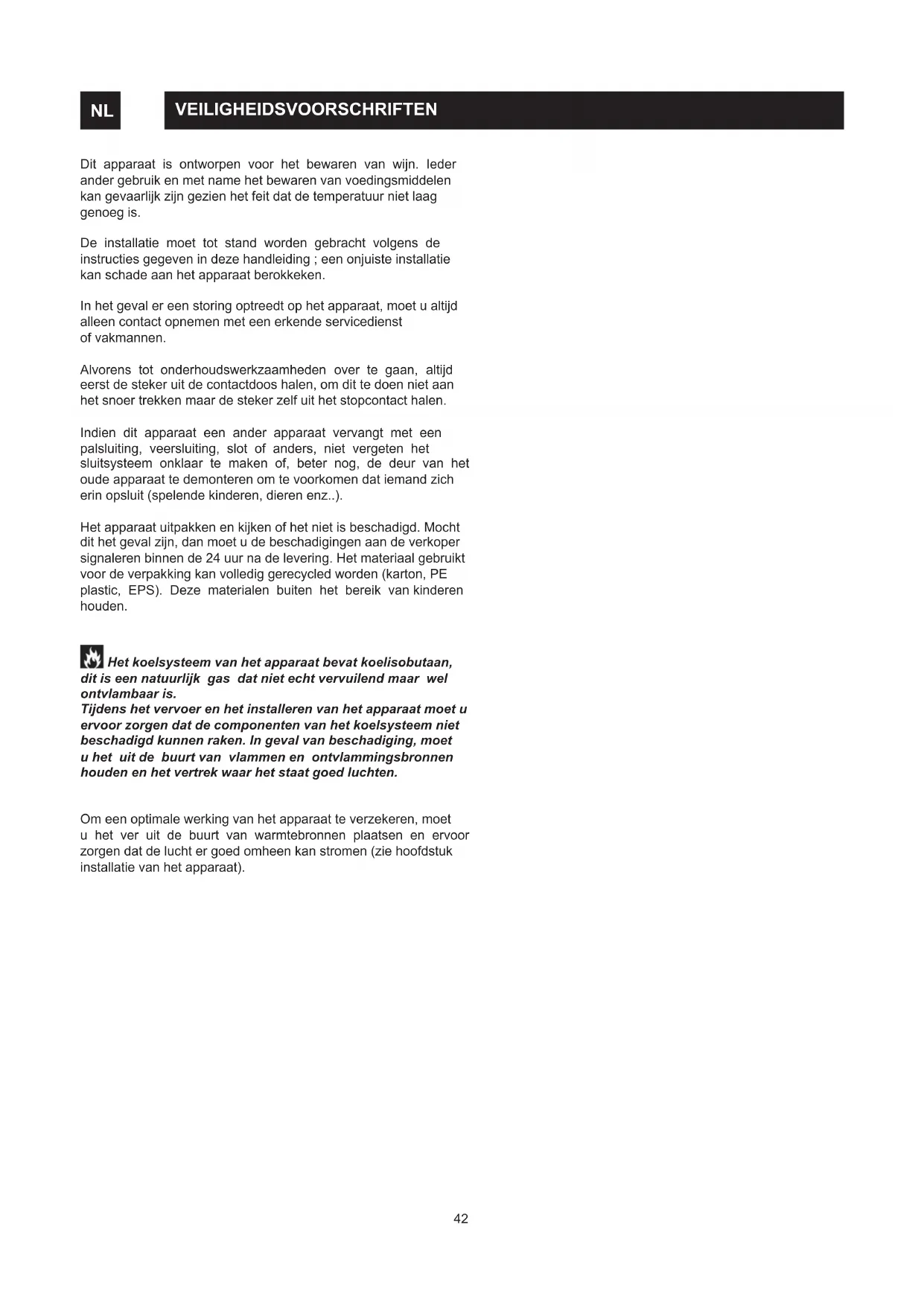

VEILIGHEIDSVOORSCHRIFTEN

Dit apparaat is ontworpen voor het bewaren van wijn. Ieder ander gebruik en met name het bewaren van voedingsmiddelen kan gevaarlijk zijn, gezien het feit dat de temperatuur niet laag genoeg is.

De installatie moet tot stand worden gebracht volgens de instructies gegeven in deze handleiding; een onjuiste installatie kan schade aan het apparaat berokkenen.

In het geval er een storing optreedt op het apparaat, moet u altijd alleen contact opnemen met een erkende servicedienst of vakmannen.

Alvorens tot onderhoudswerkzaamheden over te gaan, altijd eerst de steker uit de contactdoos halen. Om dit te doen niet aan het snoer trekken maar de steker zelf uit het stopcontact halen.

Indien dit apparaat een ander apparaat vervangt met een palssluiting, veersluiting, slot of anders, niet vergeten het sluitsysteem onklaar te maken of, beter nog, de deur van het oude apparaat te demonteren om te voorkomen dat iemand zich erin opsluit (spelende kinderen, dieren enz.).

Het apparaat uitpakken en kijken of het niet is beschadigd. Mocht dit het geval zijn, dan moet u de beschadigingen aan de verkoper signaleren binnen de 24 uur na de levering. Het materiaal gebruikt voor de verpakking kan volledig gerecycled worden (karton, PE plastic, EPS). Deze materialen buiten het bereik van kinderen houden.

Het koelsysteem van het apparaat bevat koelisobutaan, een natuurlijk gas dat niet verruilend maar wel brandbaar is.

Tijdens het vervoer en het installeren van het apparaat moet u ervoor zorgen dat de componenten van het koelsysteem niet beschadigd kunnen raken. In geval van beschadiging, moet u het uit de buurt van vlammen en ontvlammingsbronnen houden en het vertrek waar het staat goed luchten.

Om een optimale werking van het apparaat te verzekeren, moet u het ver uit de buurt van warmtebronnen plaatsen en ervoor zorgen dat de lucht er goed omheen kan stromen (zie hoofdstuk installatie van het apparaat).

Voordat u het apparaat gaat installeren, de veiligheidsvoorschriften aandachtig lezen om bepaalde problemen te voorkomen.

• Het apparaat moet worden geïnstalleerd in een droog en goed geventileerd vertrek, ver van warmtebronnen. Een minimale afstand van 2,5 cm open laten tussen de bovenkant van het apparaat en een eventueel kastje erboven.

Als u uw apparaat wenst te plaatsen naast een koelkast of een vrieskast, moet u een afstand van 5 cm open laten aan beide zijden om condensvorming op de buitenkant van het apparaat te voorkomen.

De klimaatklasse van het apparaat staat vermeld op het typeplaatje. Deze klasse bepaalt de reeks van omgevingstemperaturen waarvoor de koelunit is ontworpen met het oog op een goede werking van het apparaat.

Klasse Omgevingstemperatuur

N 16° tot 32°

ST

T

Het koelsysteem en het isolatiemateriaal van dit apparaat bevatten geen koelgassen die schadelijk zijn voor de ozonlaag. Het apparaat mag niet worden afgevoerd met het huisvuil of op de schroothoop om beschadiging van het koelsysteem te voorkomen, met name aan de achterzijde van het apparaat. Neem contact op met uw gemeentehuis om te weten te komen op welke manier u dit soort apparaten kunt afvoeren.

De materialen gebruikt voor dit apparaat en geïdentificeerd met dit symbool zijn recyclebaar.

Karakteristieken van de stekker: 220-240V met aardaansluiting. Voorkom het gebruik van adaptors of verlengsnoeren.

Ervoor zorgen dat de kabel niet in contact kan komen met de compressor.

Ervoor zorgen dat de kabel niet onder het apparaat wordt gevoerd.

De elektrische installatie van het apparaat is voorzien van een aardaansluiting. Veiligheidshalve moet u het apparaat aansluiten op een contactdoos met aardaansluiting (overeenkomstig de van kracht zijnde veiligheidsnormen van elektrische installaties).

De fabrikant wijst iedere aansprakelijkheid van de hand wat betreft schade veroorzaakt door het feit dat het apparaat niet op de aarde is aangesloten.

ALVORENS HET APPARAAT AAN TE SLUITEN

• De binnenkant van de wijnkast met lauw water en bicarbonaat schoonmaken. Spoelen en zorgvuldig drogen.
• 2 uur wachten alvorens het apparaat aan te zetten zodat de smeermiddelen van de motorcompressor naar de juiste plaats kunnen vloeien.

1 / INSTALLATIE

Het apparaat wordt geleverd met 8 verstelbare en uitneembare rekjes om flessen van verschillende maat of inhoud te kunnen opbergen.

Het apparaat is voorzien van een slot met sleutel.

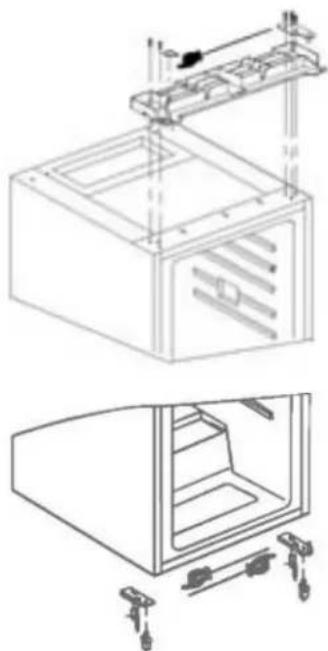

OMKEREN VAN DE OPENINGSRICHTING VAN DE DEUR

Het is mogelijk de openingsrichting van de deur te wijzigen (links in plaats van rechts):

Altijd eerst de stekker uit de contactdoos halen voordat u gaat beginnen met het omkeren van de openingsrichting van de deur.

• De bovenplaat van de koelkast afhalen, de 2 schroefafdekplaatjes op de plaat verwijderen, de 2 schroeven eruit halen en de plaat naar voren laten glijden.
• Het apparaat iets naar achteren hellen en in deze stand stutten.
• De schroef van de bovenste scharnier losdraaien en de steun en de draaipen van deze scharnier eruit halen.
• De deur iets open zetten en van de onderste scharnier afhalen.
• De onderste draaipen losdraaien en weer vastdraaien aan de andere kant. De deur op de draaipen zetten en dicht doen.
• De bovenste scharnier stevig aan de andere kant vastdraaien en op de deur. De bovenplaat weer op zijn plaats aanbrengen (punt 1 in omgekeerde volgorde uitvoeren).

2 / GEBRUIK VAN HET APPARAAT

De omgevingstemperatuur is heel belangrijk voor de goede werking van het apparaat, wij raden u dan ook aan de wijnkast in een vertrek te plaatsen waar de temperatuur tussen de 22 en 25°C ligt.

De temperatuur in de wijnkast varieert maar gelang de plaats van de rekjes. Het lampje kan ook de temperatuur beïnvloeden: u moet ervoor zorgen dat het lampje in de kast niet te lang blijft branden.

Tips:

• De aanbevolen temperatuur in de wijnkast ligt tussen 7 en 18°C.
• De aanbevolen temperatuur voor de wijn naar gelang het soort is als volgt:
• Rode wijn: 15-18°C - Witte wijn, droog: 10-15°C - Schuimwijn: 7-9°C - Rosé wijn: 9-10°C

GEBRUIK VAN HET BEDIENINGSPANEEL

Als u de temperatuur voor de eerste keer instelt of als de kast een tijdlang niet is gebruikt, zal er automatisch een temperatuur op de display verschijnen: 10°C is de temperatuur bij verstek.

U kunt de temperatuur bijstellen, op de graad nauwkeurig, met deze twee knoppen.

Indien u de kast op rode wijn hebt ingesteld, gaat een controlelampje branden naast de vermelding « Red » (rood). Hetzelfde gebeurt bij de 2 andere soorten wijn vermeld op het paneel: White (wit) en Sparkling (schuimwijn). Er is geen specifiek controlelampje voor Rosé wijn.

U kunt ook de temperatuur omschakelen van Fahrenheit naar Celsius of omgekeerd door op de toets te drukken.

1. Ten slotte kunt u het lampje aan- en uitzetten met de toets. 2. Het lampje gaat automatisch uit na 2 uur.

Voor de veiligheid is het apparaat voorzien van een slot met sleutel. De deur gaat op slot zodra de sleutel eruit wordt gehaald, om te voorkomen dat iemand zich erin kan opsluiten.

REINIGEN EN ONDERHOUD

Haal altijd eerst de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken.

• Maak de binnenkant schoon met water en zuiveringszout (bicarbonaat) met een spons of een wasdoekje om onaangename luchtjes te voorkomen.
• Maak de rekken schoon met een oplossing van een mild reinigingsmiddel. Gebruik deze oplossing ook om de buitenkant van het apparaat schoon te maken.
• Droog het onderste deel van de kast zorgvuldig af om condensvorming te voorkomen.
• Gebruik nooit een oplosmiddel of een bijtend reinigingsmiddel, deze zouden de binnenkant van de kast kunnen aantasten. Doe de accessoires in de kast ook niet in de vaatwasser.
• Het is aan te raden om de achterzijde van de kast één keer per jaar met een doek schoon te maken. Als deze kant vuil is, zal de kast minder efficiënt werken en meer energie verbruiken.

VERVANGEN VAN DE GLOEILAMP

STROOMONDERBREKING EN TIJDELIJKE STILSTAND

Bij een langdurige stroomonderbreking of als u de kast een tijdlang niet gebruikt (vakantie...), moet u:

• Alle flessen eruit halen.
• De stekker uit het stopcontact halen en de binnenkant van de kast schoonmaken.
• De deur open op een kier laten staan om condensvorming en onaangename luchtjes te voorkomen.

VERPLAATSEN VAN HET APPARAAT

Als u uw wijnkast wilt verplaatsen, dient u de volgende instructies in acht te nemen om deze handeling zo soepel mogelijk te laten verlopen.

• Alle flessen uit het apparaat halen.
• De toebehoren aan de binnenzijde vastzetten om schade te voorkomen.
• De verstelbare poten in de lage stand zetten en de deur dicht doen en in deze stand blokkeren.
• Tijdens het vervoer ervoor zorgen dat het apparaat in de verticale stand blijft staan.

De stekker van het apparaat uit de contactdoos halen voordat u het gloeilampje gaat vervangen.

• De bevestigingsschroeven verwijderen.
• Het rooster A via de onderzijde eruit halen.
• De gloeilamp B verwijderen door hem los te schroeven.
• Een nieuwe gloeilamp van hetzelfde model (10W) erin schroeven, het rooster weer op zijn plaats brengen en het geheel vastzetten met de bevestigingsschroeven.

STORINGEN

Alvorens een beroep te doen op de Servicedienst, kunt u aan de hand van de hieronder staande tabel nagaan of u zelf het probleem kunt oplossen.

PROBLEEM OPLOSSING
Het apparaat werkkt nicht.	Controleer of de steker wel in de contactdoos is gestoken, of de zekering Niet is doorgebrand of of de hoofdschakelaar Niet is doorgeslagen.
De temperatuur is te hoog.	De temperatuur controleren en zonodig bijstellen. Nagaan of de omgevingstemperatuur overeenkomt met de aanbevolen temperatuur tov een optimale werking. En tenslotte de deur Niet te vaak open doeen.
De afdichting blijft nicht op+zijn plaats zitten.	De afdichting is misschien vuil : hem wassen evenals de groef waarin hij要去 worden aangebracht met lawu zoepwater. Zorgvuldig afdrogen en de afdichting weein de groef op+zijnplaats brengen. Als dit Niet voldoende is en hij nog steeds van+zijnplaats af schiet, moet hij worden verrangen..
De compressor slaat vaak aan.	Er zitten misschien teveel flessen in de kast : u mag de maximale capaciteit van de wijnkast Niet te boven gaan. Controleer of de lucht vrijelijk om het apparaat kan stromen en of de afdichting maar behoren op+zijnplaats zit. Controleer eveneens de punten vermeld bij een te hove temperatuur.

Als u de hierboven vermelde punten hebt gecontroleerd en de storing niet is verdwenen, MAG U NIET ZELF GAAN REPAREREN. Neem contact op met de dichtstbijzijnde Technische Servicedienst.
