MODE D'EMPLOI FSV85 FAGOR

• Consignes de sécurité

• Branchement électrique

__________________________________

• Avant de brancher votre appareil

___________________________

• Protection de l’environnement

• Inversion du sens d’ouverture des portes ____________________ 04

• Nettoyage et entretien

• Problèmes de fonctionnement

0011Cet appareil a été conçu pour la conservation des vins. Tout autre

usage, notamment la conservation de denrées alimentaires, pour-

rait se révéler dangereux car la température n’est pas assez basse.

L'installation doit être effectuée selon les instructions de ce

manuel ; une mauvaise installation pourrait détériorer l'appareil.

Pour les problèmes éventuels de fonctionnement de l'appareil,

adressez-vous toujours et exclusivement aux centres autorisés de

Service Après-Vente ou bien à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appa-

reil en évitant de tirer sur le câble d'alimentation.

Si cet appareil en remplace un autre, qui ait un dispositif de ferme-

ture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire

le dispositif de fermeture ou, mieux encore, de démonter la porte de

votre ancien appareil afin d'éviter que quelqu'un puisse être bloqué

à l'intérieur (des enfants qui jouent, des animaux, etc).

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endom-

magé. Dans cette éventualité, les détériorations devront être signa-

lées au revendeur dans les 24h qui suivent la livraison. Les maté-

riaux employés pour l'emballage sont entièrement recyclables (car-

ton, plastique à bulles de PE, EPS…). Tenir ces matériaux hors de

Le circuit de réfrigération de l'appareil renferme de l'isobutane

réfrigérant, un gaz naturel peu polluant mais néanmoins inflamma-

ble. Pendant le transport et l'installation de l'appareil, assurez vous

qu'aucun des composants du circuit de réfrigération n'est endom-

magé. En cas de dommage, le laisser à l'écart des flammes et des

sources d'inflammation et bien aérer la pièce où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des

sources de chaleur et assurez-vous que l'air puisse bien circuler

autour (voir Installation de l'appareil).

CONSIGNES DE SECURITEFR

ggnneess ddee ssééccuurriittéé,, aaffiinn dd''éévviitteerr cceerrttaaiinnss iinnccoonnvvéénniieennttss..

Installez l'appareil dans une pièce sans humidité et bien aérée, loin

de toute source de chaleur. Laissez une distance minimum de 10

cm entre le haut de l'appareil et un meuble au-dessus. Si votre ins-

tallation ne le permet pas, laissez 5 cm entre le haut de la carrosse-

rie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm

de chaque côté de l'appareil.

Si votre appareil doit être installé à côté d'un réfrigérateur ou congé-

lateur, veillez à ne pas coller les deux appareils pour éviter la forma-

tion de condensation à l’extérieur.

La classe climatique de votre cave à vin est indiquée sur la plaque

signalétique. Elle détermine le rang des températures ambiantes

pour lequel l'unité frigorifique est conçue, en garantissant le bon

fonctionnement de l'appareil.

Classe Températures ambiantes

BBRRAANNCCHHEEMMEENNTT EELLEECCTTRRIIQQUUEE Caractéristiques de la prise : 220-240V avec prise de terre.

Evitez d'utiliser des adaptateurs ou des rallonges.

Evitez que le câble soit en contact avec le compresseur.

Evitez que le câble soit pris sous l'appareil.

L'installation électrique de l'appareil est dotée d'une mise à la terre.

Pour votre sécurité, connectez l'appareil à une prise de courant

dotée d'une mise à la terre efficace (conformément aux normes en

vigueur sur la sécurité de l'installation électrique).

Le constructeur décline toute responsabilité pour les dommages

qui auraient été causés par le manque de mise à la terre.

AAVVAANNTT DDEE BBRRAANNCCHHEERR

• Nettoyez l'intérieur de votre appareil à l'eau tiède additionnée de

bicarbonate. Rincez et séchez soigneusement.

• Attendez 2 heures avant la mise en fonctionnement pour assurer

la stabilisation des lubrifiants du moto-compresseur.

PPRROOTTEECCTTIIOONN DDEE LL''EENNVVIIRROONNNNEEMMEENNTT Cet appareil ne contient pas, dans son circuit réfrigérant et ses

matières isolantes, de gaz réfrigérants nocifs à la couche d'ozone.

Il ne doit pas être mis au rebut avec les ordures urbaines et la fer-

raille afin d'éviter d'endommager le circuit réfrigérant, plus particu-

lièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous

renseigner sur la collecte de ce type d'appareils.

RREECCYYCCLLAAGGEE Les matériaux d’emballage de cet appareil sont recyclables.

Participez à leur recyclage et contribuez ainsi à la protection de l’en-

vironnement en les déposant dans les conteneurs municipaux pré-

Votre appareil contient également de nombreux matériaux recycla-

bles. Il est donc marqué de ce logo afin de vous indiquer que les

appareils usagés ne doivent pas être mélangés avec d’autres

déchets. Le recyclage des appareils qu’organise votre fabricant

sera ainsi réalisé dans les meilleures conditions, conformément à la

directive européenne 2002/96/CE sur les déchets d’équipements

électriques et électroniques. Adressez vous à votre mairie ou à

votre revendeur pour connaître les points de collecte des appareils

usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de

Clayettes réglables et coulissantes

AACCCCEESSSSOOIIRREESS Votre appareil est livré avec des clayettes réglables et amovibles,

vous permettant de stocker des bouteilles de différentes capacités

Il est également équipé d’une serrure à clé.

IINNVVEERRSSIIOONN DDUU SSEENNSS DD''OOUUVVEERRTTUURREE DDEE LLAA PPOORRTTEE Il est possible de changer le sens d'ouverture de la porte :

IImmppoorrttaanntt ::

LL''aappppaarreeiill ddooiitt ttoouujjoouurrss êêttrree ddéébbrraanncchhéé lloorrssqquuee vvoouuss pprrooccééddeezz aauu

cchhaannggeemmeenntt dduu sseennss dd''oouuvveerrttuurree..

• Démontez le top de la cave à vin : enlevez les 2 cache-vis situés

sur le top, retirez les 2 vis et faites glisser ce dernier vers l’avant.

• Penchez l’appareil légèrement en arrière et calez-le dans cette

• Dévissez les vis de la charnière supérieure de porte et retirez le

support et l’axe de cette dernière.

• Ouvrez légèrement la porte et faites-la sortir de sa charnière

• Dévissez l’axe inférieur et revissez-le du côté opposé. Emboîtez

la porte dans l’axe et fermez-la.

• Revissez solidement la charnière supérieure sur le côté opposé

et l’axe de la porte. Remettez le top en place.

INSTALLATION DE VOTRE APPAREILFR

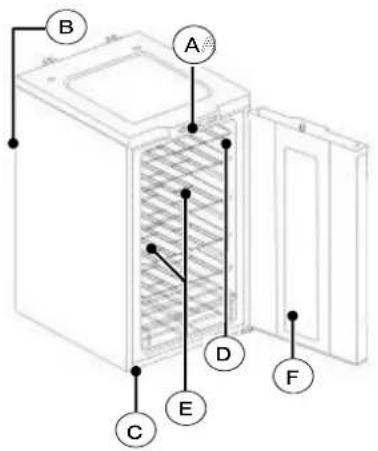

C A B D F E AA CC DD BB FF EE AA BB CC DD FF EEINSTALLATION La température ambiante jouant un grand rôle sur l'efficacité de l'ap-

pareil, nous vous conseillons de placer votre cave à vin dans une

pièce dont la température est comprise entre 22 et 25°C.

La température intérieure change selon l'emplacement des clayet-

tes. De même, la lumière peut faire varier la température ; veillez

donc à ne pas allumer trop souvent la lampe intérieure.

• La température intérieure recommandée pour votre cave à vin est

comprise entre 7 et 18°C.

• Les températures recommandées pour les vins selon leur type

•Vin rouge : 15-18°C

•Vin blanc, sec : 10-15°C

•Vin mousseux : 7-9°C

•Vin rosé : 9-10°C UUTTIILLIISSAATTIIOONN DDUU BBAANNDDEEAAUU DDEE CCOOMMMMAANNDDEE Lorsque vous réglez la température pour la première fois, ou après

une longue période pendant laquelle l'appareil a été débranché, une

température apparaît automatiquement sur l'afficheur : 10°C est la

température par défaut.

Pour ajuster la température, utilisez les 2 boutons

qui vous permettent de régler la température au degré près.

Réglez votre température en fonction des vins que vous stockez.

Par exemple si vous avez deux types de vins, rouge et blanc, réglez

votre cave en fonction du plus grand nombre de bouteilles.

Cependant, une différence de 3°C existe entre le haut et le bas de

la cave à vin : vous pouvez en profiter pour stocker du vin blanc sur

les clayettes du haut et du vin rouge sur celles du bas, tout en gar-

dant un réglage "vin rouge".

Si vous choisissez la température pour du vin rouge, un voyant s'al-

lumera à côté de l'inscription Red (rouge). Il en sera de même pour

les 2 autres types de vins présents sur le bandeau: White (blanc) et

Sparkling (mousseux). Il n'y a pas de voyant spécifique pour le vin

Vous pouvez également choisir l'unité de mesure de la tempéra-

ture : Fahrenheit ou Celsius en appuyant sur la touche :

Enfin, vous pouvez allumer ou éteindre la lumière grâce à la touche

Cependant, la lumière s'éteint automatiquement après 2 heures.

IImmppoorrttaanntt ::

DDéébbrraanncchheezz vvoottrree ccaavvee àà vviinn aavvaanntt ddee pprrooccééddeerr aauu nneettttooyyaaggee..

• Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge

ou d'une lavette, vous éviterez ainsi la formation de mauvaises

• Nettoyez les clayettes avec une solution de détergent doux. Vous

pouvez également utiliser cette solution pour nettoyer l'extérieur de

• Veillez à sécher consciencieusement la partie basse de l'appareil

afin d'éviter la formation de condensation.

• N'utilisez en aucun cas du dissolvant ou du détergent abrasif, car

ils pourraient endommager l'intérieur de votre appareil. Ne mettez

pas non plus les accessoires intérieurs au lave-vaisselle.

•Il est recommandé de passer un chiffon une fois par an sur le dos

de l'appareil, car s'il est sale, le rendement diminue et la consomma-

• Retirez les vis de fixation.

• Enlevez la grille par le bas.

• Retirez l'ampoule en la dévissant.

• Placez une nouvelle ampoule de même puissance que l’an-

cienne, remettez la grille et fixez le tout à l'aide des vis de fixation.

CCOOUUPPUURREE DDEE CCOOUURRAANNTT EETT AARRRREETT PPRROOVVII--

SSOOIIRREE En cas de coupure de courant de longue durée ou d'arrêt de l'ap-

pareil (vacances…), vous devez :

• sortir toutes les bouteilles,

• débranchez l'appareil et nettoyez-en l'intérieur,

• laissez la porte ouverte pour éviter la condensation et les mau-

DDEEPPLLAACCEEMMEENNTT DDEE LL''AAPPPPAARREEIILL Si vous devez déplacer votre cave à vin, veillez à suivre les instruc-

tions suivantes afin de réaliser cette opération dans les meilleures

• videz l'appareil de toutes les bouteilles,

• fixez les accessoires intérieurs afin d'éviter toute casse,

• vissez les pieds réglables en position basse et bloquez la porte

• Durant le transport, veillez à ce que l'appareil reste toujours en

A B AA BB AA BBPPRROOBBLLEEMMEESS DDEE FFOONNCCTTIIOONNNNEEMMEENNTT Il existe des bruits qui sont tout à fait normaux dans une cave à vin :

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits

• Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage

• Le "crac" produit par les dilatations et les contractions des matériaux utilisés

Avant de faire intervenir le Service Après-Vente, vérifiez avec le tableau suivant que vous ne pouvez régler le problème vous-même :

MESSAGES PARTICULIERS, INCIDENTS PPRROOBBLLEEMMEE SSOOLLUUTTIIOONN L'appareil ne fonctionne pas.

Vérifiez que la fiche est bien connectée, que le fusible n'a pas

fondu ou que le disjoncteur n'a pas sauté.

La température est trop haute.

Contrôlez la température et réajustez-la le cas échéant.

Assurez-vous que la température ambiante corresponde bien à

celle recommandée pour un fonctionnement optimal.

Enfin, veillez à ne pas ouvrir la porte plus souvent qu'il ne le faut.

Le compresseur est souvent en fonctionnement.

La charge de bouteilles est peut-être trop importante : veillez à ne

pas dépasser la capacité maximum de votre cave.

Assurez-vous que l'air peut circuler librement autour de l'appareil

et que le joint d'étanchéité est en place.

Vérifiez également les points cités en cas de température trop

0077Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE REALISEZ AUCUNE REPARATION VOUS-

MEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.
