Informations produit

Marque : SAMSUNG

Modèle : WW10H9600EW

Catégorie : Machine à laver

Télécharger la notice PDF Imprimer

Caractéristiques	Détails
Capacité de lavage	10 kg
Vitesse d'essorage	1400 tr/min
Classe énergétique	A+++
Programmes de lavage	14 programmes, y compris lavage rapide, délicat, et laine
Technologie EcoBubble	Oui, pour un lavage efficace à basse température
Dimensions (HxLxP)	85 x 60 x 55 cm

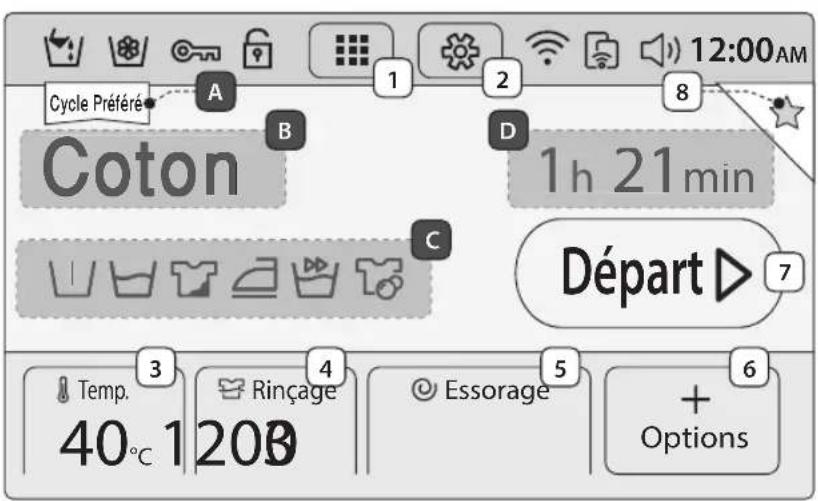

Panneau de contrôle	Écran LED avec boutons tactiles
Connectivité	Wi-Fi intégré pour contrôle à distance
Maintenance	Filtre à peluches accessible, nettoyage régulier recommandé
Sécurité	Protection contre les débordements, verrouillage enfant
Poids	75 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - WW10H9600EW SAMSUNG

Comment résoudre un problème de vibration excessive de la machine à laver ?

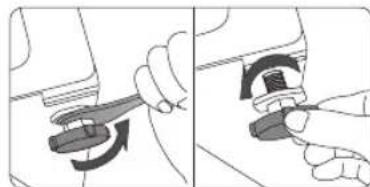

Vérifiez que la machine est de niveau et que les pieds sont bien ajustés. Assurez-vous également que la charge est équilibrée et ne dépasse pas la capacité maximale.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est sélectionné.

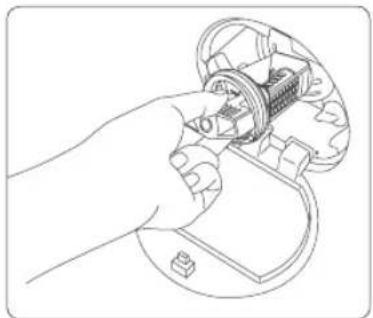

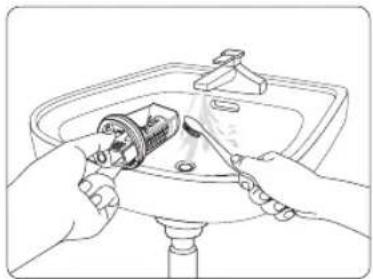

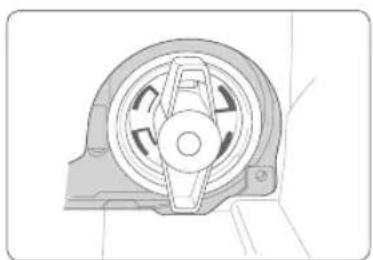

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, ouvrez le panneau d'accès en bas de la machine, retirez le filtre et rincez-le à l'eau claire. Assurez-vous de le remettre en place correctement après nettoyage.

Pourquoi ma machine à laver ne vidange pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Assurez-vous également que le filtre n'est pas bouché et que la pompe fonctionne correctement.

Comment résoudre un message d'erreur sur l'écran de la machine ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Débranchez l'appareil pendant quelques minutes, puis rebranchez-le. Si le problème persiste, contactez le service après-vente.

Quel type de détergent est recommandé pour ma machine à laver ?

Utilisez un détergent liquide ou en poudre conçu pour les machines à laver à chargement frontal. Assurez-vous de suivre les instructions de dosage sur l'emballage.

Comment éviter les mauvaises odeurs dans ma machine à laver ?

Laissez la porte de la machine ouverte après chaque lavage pour permettre à l'intérieur de sécher. Nettoyez régulièrement le tambour et le joint de porte avec un chiffon humide.

Puis-je laver des vêtements délicats dans ma machine à laver ?

Oui, utilisez le programme délicat ou à la main. Assurez-vous de lire les étiquettes de soin des vêtements et de les placer dans un sac à linge si nécessaire.

Comment programmer un lavage différé sur ma machine à laver ?

Sélectionnez le programme de lavage souhaité, puis appuyez sur le bouton de lavage différé. Choisissez le temps de retard souhaité avant le début du lavage.

Que faire si la machine à laver fait des bruits étranges pendant le lavage ?

Vérifiez que des objets étrangers ne sont pas coincés dans le tambour. Assurez-vous que la machine est bien de niveau et que la charge est équilibrée.

Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice WW10H9600EW - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WW10H9600EW de la marque SAMSUNG.

MODE D'EMPLOI WW10H9600EW SAMSUNG

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

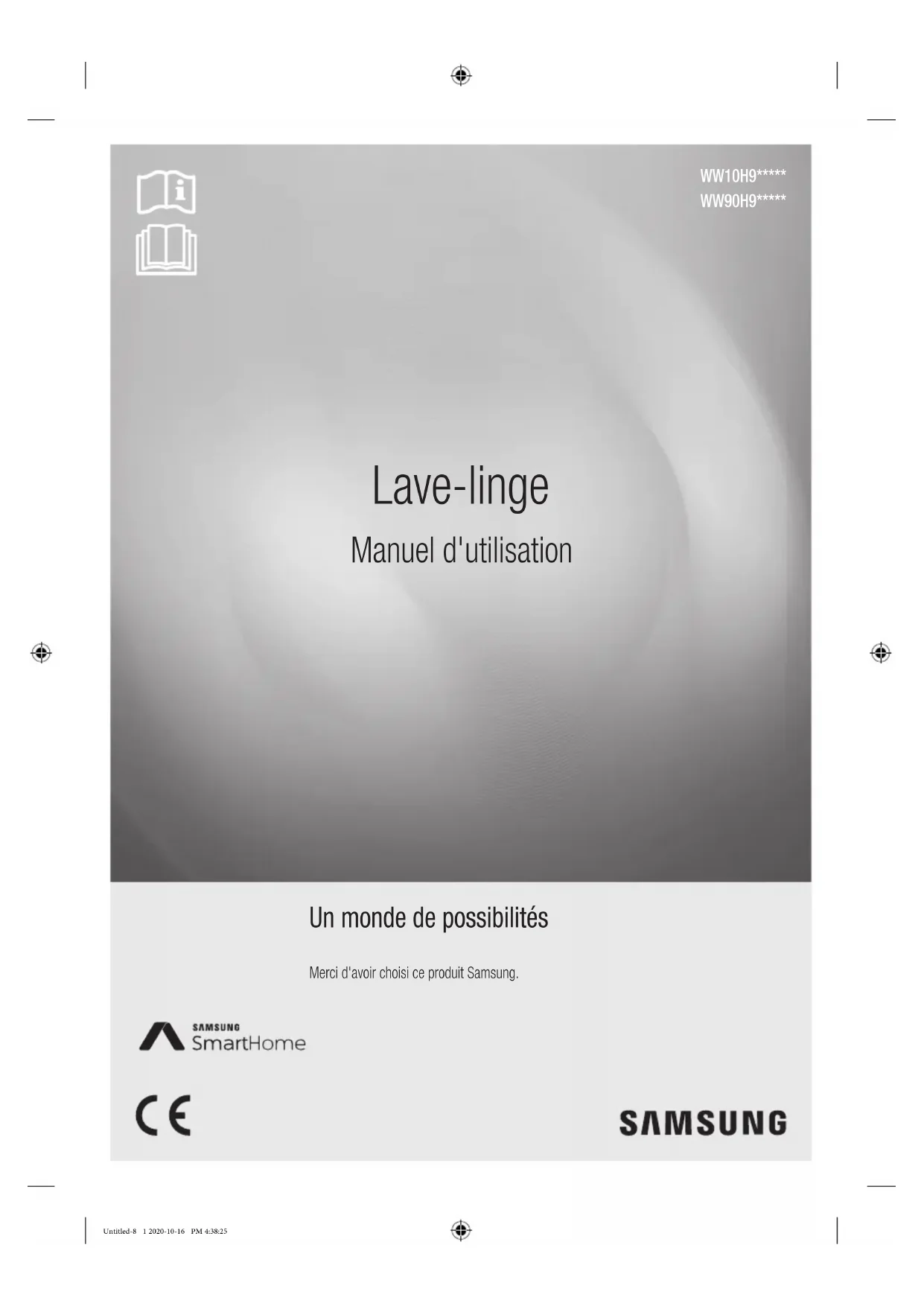

Manuel d'utilisation

Un monde de possibilités

Merci d'avoir choisi ce produit Samsung. Untitled-8 1 2020-10-16 PM 4:38:25Français - 2

Consignes de sécurité 3

Remarques importantes sur les consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Symboles de sécurité importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instructions concernant la marque DEEE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

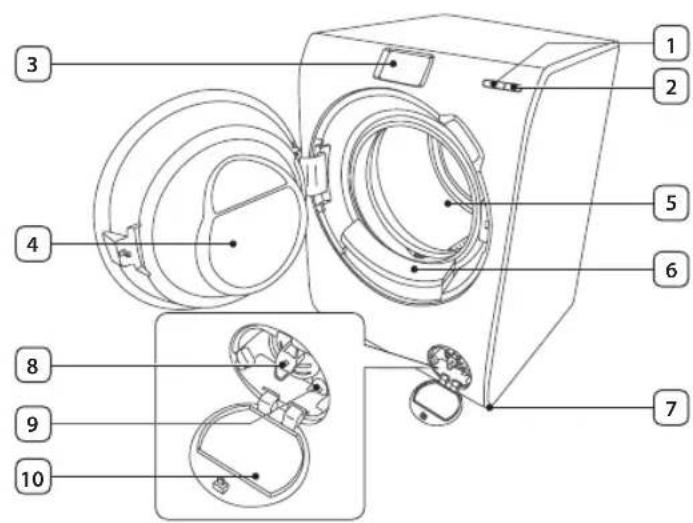

Éléments inclus dans l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Conditions d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

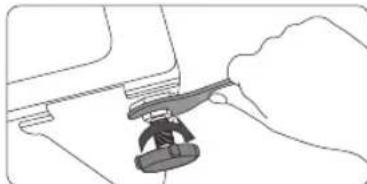

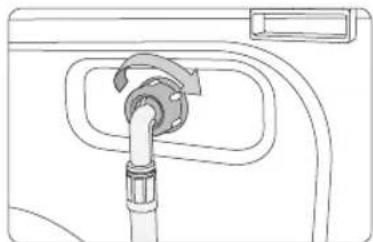

Étapes d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Avant de mettre en route le lave-linge 19

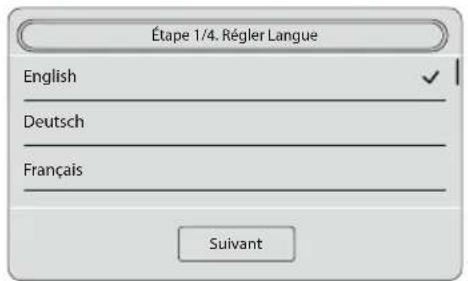

Réglages initiaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Présentation des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Que faire si le lave-linge gèle ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Que faire après une non-utilisation prolongée ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Contrôles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Codes d'erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Protection de l'environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Tableau des symboles textiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Informations sur les programmes de lavage standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Untitled-8 2 2020-10-16 PM 4:38:25Français - 3

CONSIGNES DE SÉCURITÉ

Consignes de sécurité

Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations

concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire aﬁn de tirer pleinement

proﬁt de toutes les fonctionnalités qu'ore votre lave-linge.

Remarques importantes sur les consignes de sécurité

Veuillez lire attentivement ce manuel aﬁn d'utiliser cet appareil en toute sécurité et de proﬁter pleinement de toutes ses

fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil aﬁn de pouvoir facilement vous

y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément

aux consignes du manuel.

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre

responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou du

fonctionnement de votre lave-linge.

Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave-

linge dièrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas

s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous

sur www.samsung.com.

Symboles de sécurité importants

Signiﬁcation des icônes et signes repris dans ce manuel d'utilisation :

AVERTISSEMENT : Risques ou pratiques inadaptées susceptibles de causer de graves blessures

ou des dommages matériels.

ATTENTION : Risques ou pratiques inadaptées susceptibles de causer des blessures ou des

REMARQUE Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle.

Respectez-les en toutes circonstances.

Lisez attentivement ce manuel et conservez-le en lieu sûr aﬁn de pouvoir le consulter

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers

potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent

lorsque vous l'employez.

Untitled-8 3 2020-10-16 PM 4:38:25Français - 4

Consignes de sécurité importantes

AVERTISSEMENT : aﬁn de réduire les risques d'incendie, d'électrocution ou de

blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris

les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou

mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les

instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour une utilisation en Europe: Cet appareil peut être utilisé par les

enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les

capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous

surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute

sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent

pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent

pas être eectués par des enfants sans surveillance.

3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant,

son réparateur ou une personne disposant des qualiﬁcations équivalentes aﬁn

d'éviter tout danger.

5. L'ensemble de tuyaux neufs fournis avec l'appareil doit être utilisé et les anciens

tuyaux ne doivent pas être réemployés.

6. Pour les appareils comportant des oriﬁces de ventilation à la base, veillez à ce

que ceux-ci ne soient pas obstrués par de la moquette.

7. Pour une utilisation en Europe: Les enfants de moins de 3 ans ne

doivent pas s'approcher de l'appareil s'ils sont sans surveillance.

8. ATTENTION: Aﬁn d’éviter tout risque dû à une réinitialisation par inadvertance

du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un

dispositif de commutation externe, tel qu’un programmateur, ou connecté à un

circuit qui est régulièrement activé ou désactivé par le fournisseur d’énergie.

Untitled-8 4 2020-10-16 PM 4:38:25Français - 5

L'installation de cet appareil doit être eectuée par un technicien ou un centre de réparation qualiﬁé.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des

problèmes avec le produit ou des blessures.

Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever.

Branchez le cordon d'alimentation sur une prise murale 220 - 240 V CA/50 Hz ou supérieure et utilisez cette prise

uniquement pour cet appareil. N'utilisez jamais de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut

entraîner des chocs électriques ou des incendies.

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spéciﬁcations

du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez

correctement le cordon d'alimentation dans la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chion sec.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Branchez la prise d'alimentation dans la prise murale de sorte que le cordon touche le sol.

• Si vous branchez le cordon d'alimentation dans l'autre sens, les ﬁls électriques à l'intérieur du câble pourront être

endommagés, entraînant un risque de choc électrique ou d'incendie.

Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Si la prise, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche.

Cet appareil doit être correctement mis à la terre.

Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne

• Risques de choc électrique, d'incendie, d'explosion ou de dysfonctionnement.

• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est

pas conforme aux réglementations locales et nationales en vigueur.

N'installez jamais cet appareil près d'un radiateur ou de matériaux inﬂammables.

N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au

soleil ou à l'eau (de pluie).

N'installez pas cet appareil dans une pièce exposée à de basses températures.

• Le gel risquerait de faire éclater les tuyaux.

N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire.

• Cela pourrait entraîner un choc électrique ou un incendie.

N'utilisez pas de transformateur électrique.

• Cela pourrait entraîner un choc électrique ou un incendie.

N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal ﬁxée.

• Cela pourrait entraîner un choc électrique ou un incendie.

Untitled-8 5 2020-10-16 PM 4:38:25Français - 6

Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.

Ne vrillez pas et n'attachez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon

d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entraîner un choc électrique ou un incendie.

Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

L'appareil doit être positionné de telle manière que la prise de courant, les robinets d'arrivée d'eau et les tuyaux

d'évacuation restent accessibles en permanence.

ATTENTION : MISES EN GARDE pour l'installation

Cet appareil doit être positionné de façon à permettre l'accès à la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant.

Installez l'appareil sur un sol plat et solide, capable de supporter son poids.

• Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des

problèmes avec l'appareil.

AVERTISSEMENT : AVERTISSEMENTS importants concernant

En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre

de réparation le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Vous risqueriez de vous électrocuter.

Si l'appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et

contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touchez

pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle peut entraîner une explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en

• aﬁn d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine.

Assurez-vous de retirer l'emballage (mousse, polystyrène) ﬁxé au bas du lave-linge avant d'utiliser celui-ci.

Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants de peinture ou

toute autre substance inﬂammable ou explosive.

• Risque de choc électrique, d'incendie ou d'explosion.

Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/séchage/

• Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures.

Untitled-8 6 2020-10-16 PM 4:38:26Français - 7

CONSIGNES DE SÉCURITÉ

• L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures.

N'insérez pas votre main sous le lave-linge lorsque la machine est en cours de fonctionnement.

• Cela pourrait entraîner des blessures.

Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner un choc électrique.

Ne débranchez pas l'appareil si celui-ci est en cours de fonctionnement.

• Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc

électrique ou un incendie.

Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une surveillance adéquate. Ne

laissez pas les enfants monter dans ou sur l'appareil.

• Cela pourrait entraîner un choc électrique, des brûlures ou des blessures.

N'insérez pas votre main ou un objet métallique sous le lave-linge lorsqu'il est en cours de fonctionnement.

• Cela pourrait entraîner des blessures.

Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Tenez toujours fermement la prise et tirez-la tout droit de

• Un cordon d'alimentation endommagé risque de provoquer un court-circuit, un incendie ou une électrocution.

Ne tentez pas de réparer, de démonter ou de modiﬁer l'appareil vous-même.

• N'utilisez pas de fusible (cuivre, ﬁl d'acier, etc.) autres que le fusible standard.

• Lorsque l'appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes avec le

produit ou des blessures.

Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Si une substance étrangère pénètre dans l'appareil, débranchez-le et contactez le service clientèle Samsung le plus

• Cela pourrait entraîner un choc électrique ou un incendie.

Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne

s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil.

ATTENTION : MISES EN GARDE concernant l'utilisation

Lorsque le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.),

débranchez-le et nettoyez-le à l'aide d'un chion doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître.

La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.

• Si la vitre du hublot est endommagée, il existe un risque de blessure.

Untitled-8 7 2020-10-16 PM 4:38:26Français - 8

Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement.

Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

• La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines

pièces ou une fuite d'eau.

En cas de vidange défaillante durant un cycle, vériﬁez s'il y a un problème de vidange.

• En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie.

Introduisez complètement le linge dans le lave-linge aﬁn qu'il ne reste pas coincé dans la porte.

• Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut

Coupez l'alimentation en eau lorsque le lave-linge n'est pas en cours d'utilisation.

Assurez-vous que les vis sur le raccord du tuyau d'arrivée d'eau sont correctement serrées.

• Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures.

Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des substances étrangères

(ex. : déchets, ﬁls, cheveux, etc.).

• Si des substances étrangères sont prises dans le hublot, celui-ci ne pourra pas fermer correctement et risque de

provoquer des fuites.

Ouvrez le robinet d'eau et vériﬁez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite

d'eau avant d'utiliser l'appareil.

• Si les vis sur le raccord du tuyau d'arrivée d'eau sont desserrées, des fuites peuvent se produire.

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.

L'utilisation à des ﬁns professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, le

produit ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne pourra en aucun cas être tenu

pour responsable en cas de dysfonctionnements ou dommages résultant d'une utilisation non conforme.

Ne montez pas sur l'appareil et ne placez pas d'objets (tels que linge, bougies allumées, cigarettes allumées, vaisselle,

produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures.

Ne pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil.

• En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies

ou des problèmes avec l'appareil.

Ne placez pas d'objets générant un champ électromagnétique à proximité du lave-linge.

• Ceci pourrait entraîner des blessures résultant de dysfonctionnements.

L'eau vidangée durant un cycle de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau.

• Cela pourrait entraîner des brûlures ou des blessures.

Ne lavez pas, n'essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre

appareil possède un cycle spécial pour ce genre d'articles.

(*): Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes,

vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc.

• Ne lavez pas de tapis épais ou durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. Risque de

vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge).

• Ne lavez pas les lingettes jetables ou les paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont

susceptibles de se détacher et d'adhérer à l'intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement

tel qu'une erreur de vidange.

Untitled-8 8 2020-10-16 PM 4:38:26Français - 9

CONSIGNES DE SÉCURITÉ

Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d'eau.

Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage.

• Cela pourrait entraîner des brûlures.

N'insérez pas votre main dans le tiroir à lessive.

• Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'arrivée de lessive.

Ne placez pas d'objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge.

• Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la

mort dans le cas d'animaux domestiques.

N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc.

• Cela pourrait entraîner un choc électrique ou des blessures.

Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de

• Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau.

Ne laissez pas d'objets métalliques (ex. : épingles de sûreté, à cheveux, etc.) ou d'agent de blanchiment dans le

tambour pendant des périodes prolongées.

• Ceci pourrait entraîner l'apparition de rouille sur le tambour.

• Si de la rouille commence à se former à la surface du tambour, appliquez un produit de nettoyage (neutre) et frottez

à l'aide d'une éponge. N'utilisez jamais de brosse métallique.

N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entré en

contact avec des solvants de nettoyage à sec.

• Risque de combustion ou d'inﬂammation spontanée résultant de la chaleur dégagée par l'oxydation de l'huile.

N'utilisez pas d'eau provenant d'appareils de refroidissement/de réchauement d'eau.

• Ceci pourrait entraîner des dysfonctionnements du lave-linge.

N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• Risque de dysfonctionnement, de décoloration, d'oxydation ou de dégagement de mauvaises odeurs.

Placez les chaussettes et les soutiens-gorge dans un ﬁlet de lavage et lavez-les avec le reste du linge.

Ne lavez pas d'articles de grande taille tels que du linge de lit dans un ﬁlet de lavage.

• Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures.

N'utilisez pas de détergent solidiﬁé.

• S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter.

Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres,

peuvent occasionner d'importants dégâts à l'appareil.

Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal lourd.

Triez le linge par couleur en fonction de la solidité de la teinture et sélectionnez le cycle, la température de l'eau et les

fonctions supplémentaires recommandées.

• Cela pourrait entraîner une décoloration ou une détérioration des tissus.

Veillez à ce que les doigts des enfants ne soient pas pris dans la porte lorsque vous la fermez.

• Le non-respect de cette consigne peut entraîner des blessures.

Untitled-8 9 2020-10-16 PM 4:38:26Français - 10

AVERTISSEMENT : AVERTISSEMENTS importants concernant le

Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus.

N'utilisez pas de produit nettoyant agressif.

N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie.

Avant d'eectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Instructions concernant la marque DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements

électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses

accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés

avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques

environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des

autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un

développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès

des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de

leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires

spéciﬁques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/

samsungelectronics/corporatecitizenship/data_corner.html

Untitled-8 10 2020-10-16 PM 4:38:26Français - 11

Respectez impérativement ces instructions aﬁn d'assurer l'installation correcte du lave-linge et d'éviter les accidents de

Éléments inclus dans l'emballage

Vériﬁez que toutes les pièces ﬁgurant ci-dessous sont incluses avec le produit. En cas de problème avec le lave-linge ou

une pièce, contactez votre service clientèle Samsung ou votre revendeur.

2 Bouton Marche/Arrêt

6 Distributeur Automatique

8 Filtre à impuretés

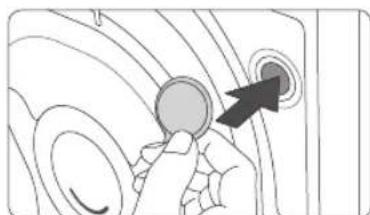

Clé plate Caches tête de vis Guide-tuyau

Tuyau d’arrivée d’eau froide Tuyau d’arrivée d’eau chaude Galets Aqua

Caches tête de vis : les numéros attribués à chaque cache (3 à 6) varient selon le modèle du produit.

Tuyau d’arrivée d’eau chaude : Modèles concernés uniquement.

Galets Aqua : 200 ml et 100 ml (MAXI.).

Untitled-8 11 2020-10-16 PM 4:38:26Français - 12

Conditions d'installation

Alimentation électrique et mise à la terre

• Un fusible ou un disjoncteur de 220/240 V c.a./50 Hz est nécessaire.

• Utilisez un circuit de dérivation propre au lave-linge.

Aﬁn d'assurer une mise à la terre correcte, le lave-linge est équipé d'un cordon doté d'une ﬁche à 3 broches avec

conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre.

En cas de doute, demandez à un électricien qualiﬁé ou à une personne du service de réparation de vériﬁer que l'appareil

est correctement relié à la terre.

Ne tentez jamais de modiﬁer la ﬁche de l'appareil. Si celle-ci n'est pas adaptée à la prise que vous lui avez réservée,

contactez un électricien qualiﬁé pour faire poser une prise murale compatible.

• N'utilisez JAMAIS de rallonge avec cet appareil.

• Utilisez uniquement le cordon d'alimentation fourni.

• Ne branchez JAMAIS le conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz

ou une conduite d'eau chaude.

• Tout conducteur de terre mal raccordé présente un risque d'électrocution.

Veillez à ce que la pression d'arrivée d'eau du lave-linge soit située entre 50 et 800 kPa. Une pression inférieure à

50 kPa risque d'empêcher la fermeture correcte de la soupape d'admission d'eau ou de retarder le remplissage du

tambour et l'extinction du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de

votre lave-linge aﬁn que les tuyaux d'arrivée d'eau fournis puissent être reliés à l'appareil.

Pour minimiser les risques de fuites :

• Assurez-vous que les robinets d'arrivée d'eau sont facilement accessibles.

• Fermez les robinets d'arrivée d'eau lorsque vous n'utilisez pas le lave-linge.

• Contrôlez régulièrement l'absence de fuite au niveau des raccords des tuyaux d'arrivée d'eau.

ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vériﬁez l'absence de fuites au niveau des raccords avec la

vanne d'arrivée d'eau et les robinets.

Untitled-8 12 2020-10-16 PM 4:38:27Français - 13

INSTALLATION Vidange

Samsung recommande de placer le tuyau d'évacuation mural à une hauteur de 65 cm. Raccordez le tuyau de vidange

au conduit d'évacuation en passant par le collier de serrage et en veillant à ce que le conduit recouvre entièrement le

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Il se peut que vous ayez besoin

de renforcer un plancher aﬁn de minimiser les vibrations et/ou le risque d'instabilité. Si le lave-linge est installé sur un

revêtement mou (ex. : moquette, tapis, linoléum, etc.), il risque de bouger pendant les cycles d'essorage car ces types

de revêtements n'orent qu'une très faible résistance aux vibrations.

ATTENTION N'installez JAMAIS le lave-linge sur une plate-forme ou une structure fragile.

Température de l'eau

N'installez pas le lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré,

car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquerait de geler. Si de l'eau venait à geler

dans ces zones, les conduites, les courroies, la pompe et d'autres composants pourraient être endommagés.

Encastrement dans une niche ou un placard

Dégagement minimum requis pour un fonctionnement stable :

Sur les côtés 25 mm À l'arrière 50 mm

En haut 25 mm À l'avant 550 mm

Si vous installez le lave-linge dans la même pièce qu'un sèche-linge, laissez un espace libre d'au moins 550 mm à

l'avant de la niche ou du placard. S'il s'agit du seul appareil installé dans la pièce, le lave-linge ne nécessite aucun

dégagement particulier.

Untitled-8 13 2020-10-16 PM 4:38:27Français - 14

Étapes d'installation

ÉTAPE 1 : choisir le lieu d'installation

Installez l'appareil :

• sur une surface dure et à niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération,

• à l'abri des rayons du soleil,

• dans une pièce permettant d'assurer une aération et un câblage corrects,

• dans une pièce non exposée au risque de gel (0 ˚C),

• à l'écart de toute source de chaleur.

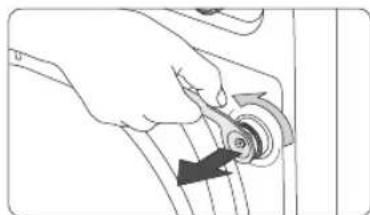

ÉTAPE 2 : retirer les vis de transport

Déballez le produit aﬁn de retirer toutes les vis de transport situées à l'arrière de l'appareil.

1. Pour ce faire, desserrez-les à l'aide de la clé plate fournie.

2. Comblez les trous ainsi laissés avec les caches tête de vis fournis.

Conservez les vis de transport aﬁn de pouvoir les réutiliser ultérieurement.

3. Fermez tous les cache-boulons en plastique à l'arrière du lave-linge.

AVERTISSEMENT Les matériaux d'emballage présentant un danger pour les enfants, conservez-les hors de leur portée.

Untitled-8 14 2020-10-16 PM 4:38:27Français - 15

ÉTAPE 3 : régler les pieds

1. Faites glisser le lave-linge jusqu'à son emplacement d'installation.

Procédez avec précaution aﬁn de ne pas endommager les pieds.

2. Mettez le lave-linge à niveau en faisant tourner manuellement les pieds

3. Serrez ensuite les écrous à l'aide de la clé plate.

ÉTAPE 4 : raccorder le tuyau d'arrivée d'eau

Raccordez le tuyau d'arrivée d'eau au robinet.

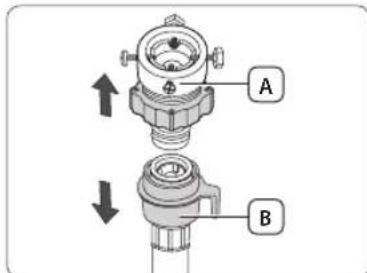

1. Retirez l'adaptateur (A) du tuyau d'arrivée d'eau (B).

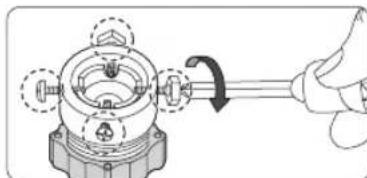

2. À l'aide d'un tournevis cruciforme, desserrez les quatre vis de l'adaptateur.

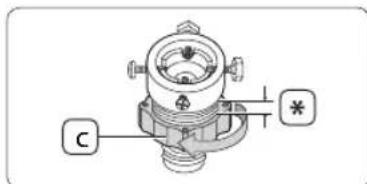

3. Tenez fermement l'adaptateur, puis faites tourner la partie (C) dans le

sens indiqué par la ﬂèche pour la desserrer sur 5 mm (*).

4. Raccordez l'adaptateur au robinet et serrez fermement les vis en levant

l'adaptateur vers le haut

5. Faites tourner la partie (C) dans le sens indiqué par la ﬂèche pour la

C Untitled-8 15 2020-10-16 PM 4:38:28Français - 16

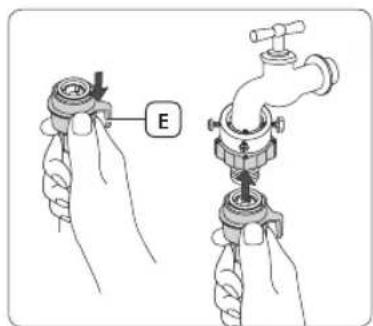

6. Tout en tenant la partie (E) à la verticale, raccordez le tuyau d'arrivée

d'eau à l'adaptateur. Relâchez ensuite la partie E). Le tuyau s'insère

dans l'adaptateur en émettant un petit clic.

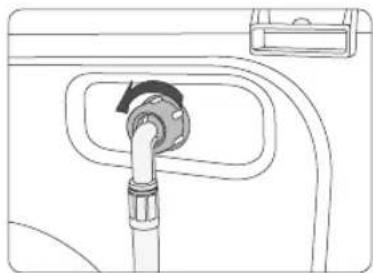

7. Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la vanne

d'alimentation en eau située à l'arrière du lave-linge. Faites tourner le

tuyau dans le sens des aiguilles d'une montre pour le serrer.

8. Ouvrez le robinet d'eau et vériﬁez l'absence de fuite au niveau des

raccordements. En cas de fuite, répétez les étapes ci-dessus.

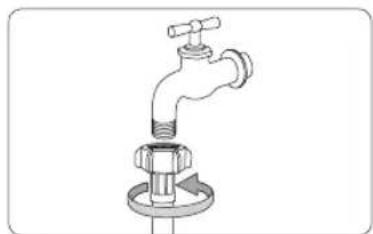

• Si le robinet est doté d'un pas de vis, raccordez le tuyau d'arrivée d'eau au

robinet comme indiqué ci-contre.

AVERTISSEMENT En cas de fuite, n'utilisez pas le lave-linge et contactez votre centre de réparation Samsung aﬁn d'éviter tout

risque de choc électrique.

ATTENTION Ne forcez pas sur le tuyau d’arrivée d’eau pour le tendre S'il est trop court, remplacez-le par un tuyau haute

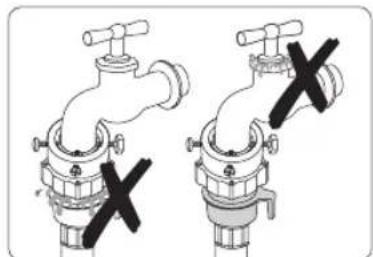

• Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vériﬁez que le branchement a été correctement

eectué en tirant le tuyau d'arrivée d'eau vers le bas.

• Utilisez un type de robinet standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague

d'écartement avant d'insérer l'adaptateur sur le robinet.

Untitled-8 16 2020-10-16 PM 4:38:28Français - 17

INSTALLATION Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Raccordez l'extrémité rouge du tuyau d'arrivée d'eau chaude à la vanne

d'alimentation en eau chaude située à l'arrière du lave-linge.

2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet

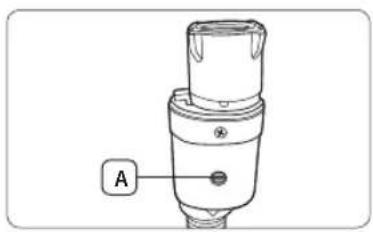

Tuyau Aqua (modèles concernés uniquement)

Le tuyau Aqua avertit l'utilisateur en cas de fuite. S'il détecte une fuite, le

voyant (A) devient rouge.

A Untitled-8 17 2020-10-16 PM 4:38:28Français - 18

ÉTAPE 5 : positionner le tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de trois façons diérentes :

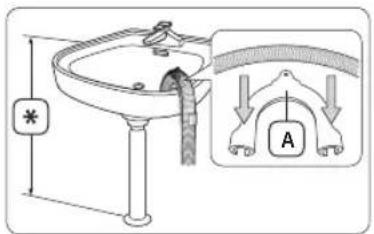

Sur le bord d'un lavabo

Le tuyau de vidange doit être positionné à une hauteur comprise entre 60 et

90 cm (*). Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en

plastique (A) fourni. Fixez le guide au mur avec un crochet pour assurer une

A Sur un tuyau de vidange d'évier

Le tuyau de vidange doit être situé au-dessus du siphon de l'évier aﬁn que son extrémité soit au moins à 60 cm du sol.

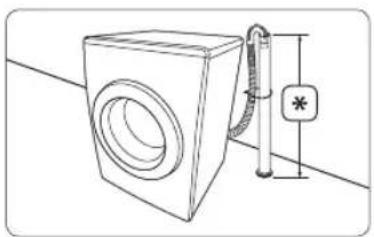

Sur un tuyau de vidange

Le tuyau de vidange doit être positionné à une hauteur comprise entre 60 à

90 cm (*) Un tuyau vertical de 65 cm est recommandé. Assurez-vous que le

tuyau de vidange raccordé à la conduite d'évacuation est incliné vers le bas.

Caractéristiques de la conduite d'évacuation :

• Diamètre minimal de 5 cm

• Débit minimal de 60 litres par minute

ÉTAPE 6 : allumer le lave-linge

Branchez le cordon d'alimentation sur une prise murale 220~240 V c.a./50 Hz homologuée et protégée par un fusible

ou un disjoncteur. Appuyez ensuite sur le bouton Marche/Arrêt pour allumer le lave-linge.

Untitled-8 18 2020-10-16 PM 4:38:29Français - 19

AVANT DE METTRE EN ROUTE LE LAVE-LINGE Avant de mettre en route le lave-linge

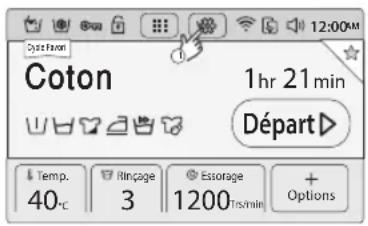

Lorsque vous allumez le lave-linge pour la première fois, l'écran d'accueil s'ache aux côté du logo Samsung. Suivez

les instructions indiquées à l'écran pour eectuer les réglages initiaux. Vous pourrez toujours les modiﬁer ultérieurement

en passant par l'écran Réglages.

ÉTAPE 1 : Régler Langue

Déﬁnissez la langue du menu.

1. Sélectionnez une langue.

2. Tapez sur Suivant.

SuivantEnglishDeutschFrançaisÉtape 1/4. Régler Langue

ÉTAPE 2 : Régler date & heure

Déﬁnissez la date et l'heure actuelles.

1. Tapez sur les ﬂèches pour régler chaque élément.

2. Tapez sur Suivant.

Étape 2/4. Set Régler date & heurePrécédent Suivant AM

Jour Mois AnnéeHeure Minute

PM L'heure par défaut est au format 12 heures.

Pour basculer entre les éléments AM et PM, il vous sut de taper sur celui de votre choix.

Untitled-8 19 2020-10-16 PM 4:38:29Français - 20

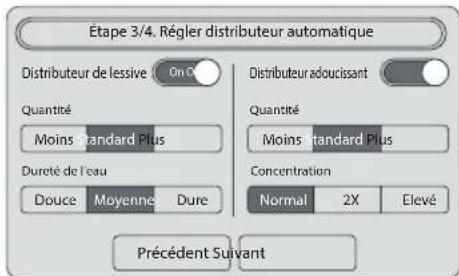

ÉTAPE 3 : Régler distributeur automatique

Le Distributeur Automatique libère la quantité appropriée de lessive et d'adoucissant dans le tambour en fonction du

programme et du cycle sélectionnés.

1. Les options Distributeur de lessive et Distributeur

adoucissant sont déﬁnies sur Activé par défaut. Pour

modiﬁer un des réglages, faites glisser la barre correspondante

2. Déﬁnissez les options Quantité et Dureté de l'eau.

3. Déﬁnissez les options Quantité et Concentration.

4. Tapez sur Suivant.

Étape 3/4. Régler distributeur automatique

Distributeur de lessive On On Précédent Suivant QuantitéMoins Standard Plus Douce Moyenne Dure Normal 2X Elevé Moins Standard PlusQuantité Dureté de l'eau Concentration

Distributeur adoucissant

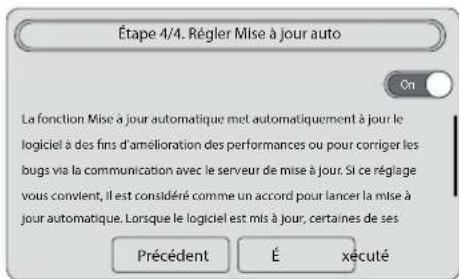

ÉTAPE 4 : Régler Mise à jour auto

L'option Mise à jour automatique permet de mettre automatiquement à jour le logiciel aﬁn d'en améliorer les

performances et/ou de corriger les défauts connus en entrant en communication avec le serveur de mise à jour. Après

une mise à jour, il se peut que certaines fonctions du lave-linge ne soient plus accessibles en fonction de la version du

1. Pour mettre automatiquement le logiciel à jour, déﬁnissez l'option

Mise à jour automatique sur Activé.

2. Tapez sur Éxécuté.

Étape 4/4. Régler Mise à jour auto

PrécédentÉxécuté La fonction Mise à jour automatique met automatiquement à jour le logiciel à des ns d'amélioration des performances ou pour corriger les

bugs via la communication avec le serveur de mise à jour. Si ce réglage vous convient, il est considéré comme un accord pour lancer la mise à jour automatique. Lorsque le logiciel est mis à jour, certaines de ses

ÉTAPE 5 : Lancer le calibrage (recommandé)

L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurez-vous que le tambour est vide

avant d'activer l'option Calibrage.

1. Tapez sur Réglages > Calibrage > Départ.

• Le hublot est verrouillé pendant l'opération.

• Le tambour tourne dans le sens horaire et anti-horaire pendant plusieurs minutes.

2. Une fois l'opération terminée, le lave-linge s'éteint automatiquement.

Untitled-8 20 2020-10-16 PM 4:38:29Français - 21

AVANT DE METTRE EN ROUTE LE LAVE-LINGE Instructions de lavage

Triez votre linge en fonction des caractéristiques suivantes :

• Symbole textile : triez le linge en fonction du type de textile (coton, ﬁbres mélangées, synthétiques, soie, laine).

• Couleur : séparez le blanc des couleurs.

• Taille : mélanger des articles de tailles diérentes permet d'améliorer les performances de lavage.

• Fragilité : lavez les textiles délicats (lainages, rideaux, soie, articles neufs, etc. ) séparément à l'aide de l'option

Repassage facile. Reportez-vous à l'étiquette de composition des articles.

Consultez et respectez les instructions de lavage ﬁgurant sur l'étiquette des articles et eectuez le tri en fonction

ÉTAPE 2 : Vider les poches

Videz toutes les poches des vêtements à laver.

• Les objets métalliques, comme les pièces de monnaie, les épingles et les boucles des vêtements risquent

d'endommager le linge et le tambour.

Lavez les vêtements comportant des boutons et des broderies sur l'envers.

• Fermez les vêtements à fermeture éclair aﬁn d'éviter d'endommager le tambour pendant le lavage. Les fermetures

éclair doivent toujours être remontées et bloquées.

• Les lanières des vêtements risquent de s'emmêler avec le reste du linge. Nouez-les avant de lancer le programme.

ÉTAPE 3 : utiliser un ﬁlet à linge

• Placez les soutiens-gorge (lavables en machine) dans un ﬁlet à linge. Les pièces métalliques les composant

risquent de casser et de déchirer les autres articles.

• Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre

le hublot et la paroi du lave-linge. Placez-les dans un ﬁlet à linge ﬁn.

• Ne lavez pas le ﬁlet à linge vide. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des

déplacements intempestifs de la machine ou des blessures.

ÉTAPE 4 : Prélaver (si nécessaire)

Sélectionnez l'option de prélavage pour le programme sélectionné si le linge est très sale. N'utilisez pas l'option de

prélavage lorsque vous ajoutez manuellement la lessive dans le tambour.

Untitled-8 21 2020-10-16 PM 4:38:29Français - 22

ÉTAPE 5 : Déterminer la capacité de chargement

Ne surchargez jamais le lave-linge au risque de réduire les performances de lavage. Pour connaître la capacité de

chargement en fonction du type d'article, reportez-vous en page 30.

Lorsque vous lavez des draps ou des couettes, la durée de lavage peut augmenter ou l'ecacité de l'essorage

diminuer. Pour ce type d'articles, la vitesse maximale du cycle d'essorage recommandée est de 800 tr/min et la

capacité de chargement de 2 kg maximum.

ATTENTION Lorsque la charge est mal équilibrée et que le code d'erreur « UE » s'ache, répartissez correctement la

charge. Une charge mal équilibrée risque de réduire les performances d'essorage de l'appareil.

ÉTAPE 6 : utiliser la lessive appropriée

La lessive à utiliser dépend du type de tissu (coton, synthétique, tissus délicats, laine), de la couleur, de la température

de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge

• Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids

du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous ne connaissez pas la dureté

de l'eau de votre région, contactez votre municipalité.

• N'utilisez jamais de lessives qui ont tendance à durcir. Elles peuvent ne pas s'être totalement dissoutes

avant le cycle de rinçage et risquent d'obstruer l'oriﬁce de vidange.

ATTENTION Utilisez uniquement une lessive liquide pour textiles délicats avec le programme Laine. Avec le programme Laine,

une lessive en poudre risque de laisser des traces sur le linge et de le décolorer.

Untitled-8 22 2020-10-16 PM 4:38:29Français - 23

AVANT DE METTRE EN ROUTE LE LAVE-LINGE Consignes relatives à la lessive

Distributeur Automatique

Le lave-linge est équipé d'un distributeur à deux compartiments : le compartiment de gauche est réservé à la lessive

et celui de droite, à l'adoucissant. Le Distributeur Automatique libère la quantité appropriée de lessive et d'adoucissant

dans le tambour en fonction du programme et du cycle sélectionnés.

• Utilisez uniquement une lessive liquide et un adoucissant dans le Distributeur Automatique.

• Assurez-vous que le Distributeur Automatique est correctement inséré. Si ce n'est pas le cas, le lave-linge

• Si vous utilisez un autre type de lessive, nettoyez le compartiment au préalable.

• Ne versez jamais de la lessive et de l'adoucissant dans un même compartiment.

• Aﬁn d'éviter que la lessive ne durcisse, n'ouvrez plus le capot du distributeur après l'avoir rempli.

• N'utilisez jamais d'eau de Javel, car ce produit est corrosif et génère du gaz.

• Ne retournez pas le Distributeur Automatique aﬁn d'éviter que son contenu ne se déverse par les oriﬁces

• N'appuyez pas sur la prise secteur située au-dessous du Distributeur Automatique lors du déplacement de

l'appareil. Le contenu peut fuir.

• Soyez attentif lorsque vous mettez de la lessive ou de l'adoucissant dans la machine. Le contenu peut être

• Veillez à retirer le Distributeur Automatique avant de mettre de la lessive.

• Lorsque vous retirez le Distributeur Automatique pour vériﬁer la quantité restante de lessive lors de ou avant

la réception d'un message d'erreur, il se peut qu'il reste une faible quantité de lessive ou qu'il y ait une fuite

à l'arrière de l'appareil.

• Insérez complètement le Distributeur Automatique. Une insertion incomplète peut entraîner des défaillances.

• Par défaut, le Distributeur Automatique est désactivé avec les programmes Délicats, Laine, Bébé Coton ou

Pour activer le Distributeur Automatique avec ces programmes, appuyez sur Réglages ou sur la Barre

d’accès rapide > Distributeur Automatique, puis modiﬁez les réglages selon vos besoins.

Untitled-8 23 2020-10-16 PM 4:38:30Français - 24

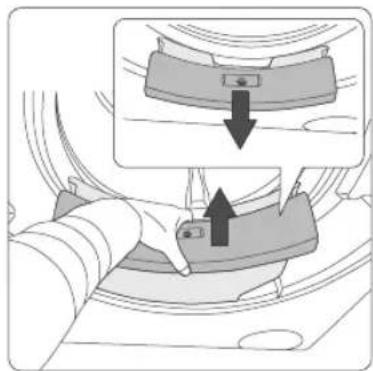

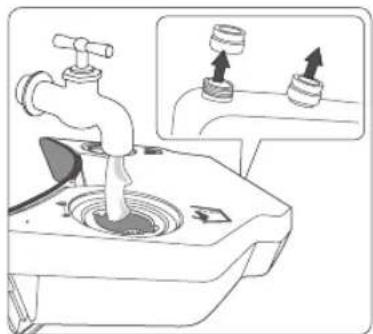

1. Ouvrez le hublot, puis tirez sur le Distributeur Automatique pour le faire

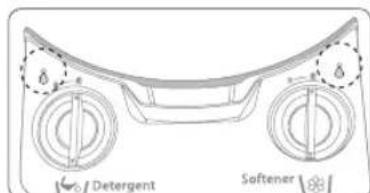

2. Tournez le bouchon de gauche dans le sens inverse des aiguilles d'une

montre et versez la lessive dans le compartiment de gauche jusqu'au

3. Tournez le bouchon de droite dans le sens inverse des aiguilles d'une

montre et versez l'adoucissant dans le compartiment de droite jusqu'au

4. Tournez les bouchons dans le sens des aiguilles d'une montre pour les

5. Remettez en place le Distributeur Automatique.

Eectuez cette opération avec précaution aﬁn d'éviter que du produit ne

s'écoule par les oriﬁces d'aération situés de chaque côté du distributeur.

6. Activez les options Distributeur de lessive et Distributeur

Reportez-vous à la section « Distributeur Automatique » en

Untitled-8 24 2020-10-16 PM 4:38:30Français - 25

AVANT DE METTRE EN ROUTE LE LAVE-LINGE Distribution manuelle

Si vous ne souhaitez pas utiliser le distributeur automatique, vous pouvez ajouter la lessive directement dans le tambour

ou utiliser la boule doseuse pour distribuer manuellement la lessive. La boule doseuse est disponible en deux tailles et

est proposée comme accessoire avec votre appareil. Choisissez une boule doseuse appropriée à la quantité de lessive à

1. Désactivez l'option Distributeur de lessive.

Reportez-vous à la section « Distributeur Automatique » en

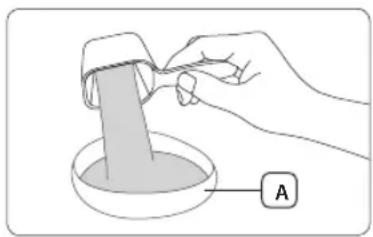

2. Versez la lessive en poudre, en gel ou liquide dans le galet Aqua (A)

approprié. Vériﬁez le niveau situé sur la paroi intérieure du galet.

3. Déposez le galet Aqua dans le fond du tambour.

Une fois le cycle de lavage terminé, retirez le galet Aqua du tambour et nettoyez-le.

• L'adoucissant ne peut être appliqué qu'à l'aide du Distributeur Automatique. Il n'est pas possible de

l'appliquer manuellement.

• Faites très attention lorsque vous déposez le galet dans le fond du tambour, car celui-ci ne doit basculer

qu'au moment du lancement du lavage. S'il est renversé avant, la lessive risque de ne pas se dissoudre

correctement et des résidus peuvent contaminer le linge à la ﬁn du cycle de lavage (risques de décoloration

et de diminution des performances de lavage).

• Ne mettez pas de lessive à la fois dans le distributeur à lessive et dans le galet Aqua.

• Si vous utilisez un autre type de lessive, nettoyez le galet Aqua au préalable.

• Ne placez pas le galet Aqua au milieu d'une couverture ou d'autres articles.

• Ne sélectionnez pas l'option Prélavage lorsque vous utilisez le galet Aqua.

• Une utilisation trop importante de lessive peut entraîner les problèmes suivants, des dysfonctionnements et/

ou diminuer la durée de vie des produits.

• Des quantités excessives de lessive peuvent entraîner des surplus de bulles et par conséquent allonger la

• Cela peut entraîner également des restes de lessive dans le tambour une fois le lavage terminé.

• Appliquez des quantités appropriées de lessive selon les caractéristiques du fabricant de lessive.

• Si vous souhaitez doser la lessive manuellement, il est conseillé d'utiliser la boule doseuse pour laver des

vêtements de couleur.

Untitled-8 25 2020-10-16 PM 4:38:30Français - 26 Fonctionnement

Écran L'écran de votre appareil peut diérer de la représentation ci-dessous en fonction du modèle.Écran principal Cycle Préféré Coton

8A C Touches 1 Programme Cette touche permet d'entrer dans le menu des programmes.2 Réglages Cette touche permet d'entrer dans le menu des réglages.3 Temp. Cette touche permet de modiﬁer la température du programme sélectionné.4 Rinçage Cette touche permet de modiﬁer la durée des rinçages du programme sélectionné.5 Essorage Cette touche permet de modiﬁer la vitesse d'essorage du programme sélectionné.6 Options Cette touche permet d'entrer dans le menu des options de programme.7 Départ Cette touche permet de lancer le programme sélectionné.8 FavoriCette touche permet d'ajouter la conﬁguration du programme sélectionné à la liste Favori. Vous pouvez ajouter jusqu'à 4 programmes personnalisés, qui s'acheront en haut du menu des programmes. Informations

A Cycle Préféré Ache le programme le plus fréquemment utilisé.

B Programme en cours Ache le programme actuellement sélectionné.

C Option activée Ache la ou les options activées pour le programme sélectionné.

D Durée estimée Ache la durée estimée du programme sélectionné.

Untitled-8 26 2020-10-16 PM 4:38:30Français - 27

Lorsque ce voyant est allumé, cela signiﬁe que l'option Distributeur de

lessive est activée.

Lorsque ce voyant est allumé, cela signiﬁe que l'option Distributeur

adoucissant est activée.

Lorsque ce voyant est allumé, le hublot est verrouillé pour éviter toute

ouverture intempestive en cours de programme.

Lorsque le verrou est fermé [ ], cela signiﬁe que l'option Sécurité

Enfant permettant de prévenir tout risque d'accident chez les enfants est

Réseau Ache l'état de la connexion au réseau Wi-Fi.

Lorsque ce voyant est allumé, cela signiﬁe que le lave-linge peut-être

commandé à partir d'un appareil mobile.

Lorsque le haut-parleur est barré [ ], la tonalité des touches est

Heure Ache l'heure actuelle.

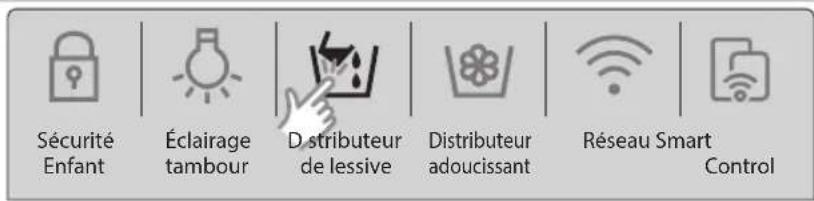

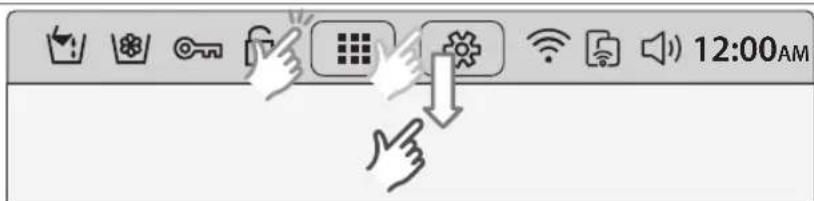

Barre d'accès rapide

La barre d'accès rapide regroupe les 6 options suivantes : Sécurité Enfant, Éclairage tambour, Distributeur de

lessive, Distributeur adoucissant, Réseau et Smart Control.

1. Tapez sur la barre d'état ou faites-la glisser vers le bas pour acher les options qu'elle contient.

SécuritéEnfantÉclairagetambourDistributeurde lessiveDistributeuradoucissantRéseau SmartControl

2. Tapez sur l'option de votre choix pour l'activer ou la désactiver, ou pour en modiﬁer les réglages.

• Pour modiﬁer les réglages avancés, allez dans l'écran des réglages.

• Les éléments activés sont allumés et les éléments désactivés sont grisés. Untitled-8 27 2020-10-16 PM 4:38:32Français - 28 Écran des options

1 Express Pour le linge peu sale (charge inférieure à 2 kg).2 Prélavage Fait précéder le cycle de lavage principal d'un cycle de lavage préliminaire.3 Intensif Rallonge la durée normale du cycle sélectionné.4 Trempage+ Permet de faire disparaître les taches incrustées. 5 Repassage facileEet anti-froissage.6 Arrêt diéréPermet de spéciﬁer une heure de ﬁn pour le programme sélectionné. Reportez-vous en page 33.7 Retour Permet de revenir à l'écran principal. Pour obtenir plus de détails sur les options, reportez-vous à la section « Options » en page 32.

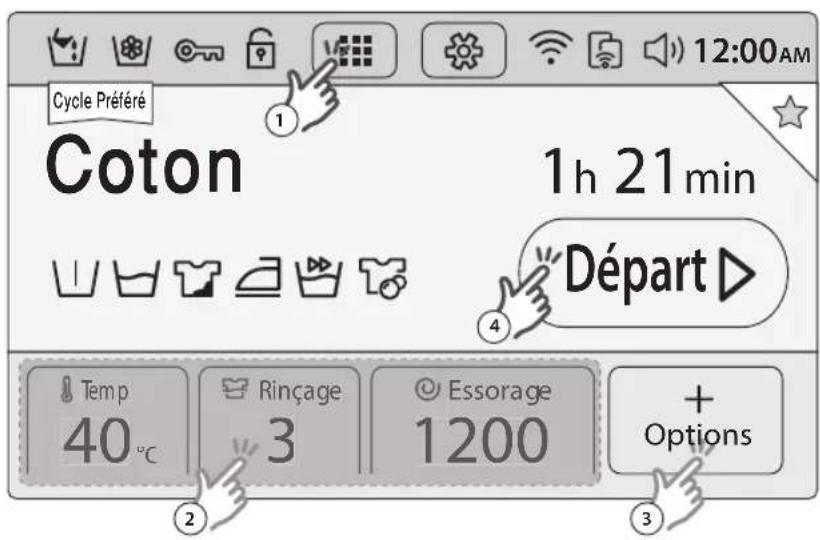

1. Appuyez sur le bouton Marche/Arrêt pour acher l'écran principal.

2. Une fois dessus, tapez sur l'icône Programme située en haut, au milieu, pour acher le menu des programmes. 3. Sélectionnez un programme. Le lave-linge propose 22 programmes. 4. Modiﬁez les réglages des programmes (Temp., Rinçage et Essorage) si nécessaire.

5. Tapez sur l'icône Options située en bas à droite. Sélectionnez ensuite une option et modiﬁez-en les réglages. 6. Tapez sur Départ.• Chaque programme est associé à des réglages et des options de programme par défaut. Vous pouvez les accepter ou les modiﬁer à votre convenance.• Vous pouvez sélectionner un programme à partir du menu principal. Pour cela, il vous sut de faire glisser votre doigt vers la gauche. Pour revenir à la liste précédente, faites glisser votre doigt vers la droite. Untitled-8 29 2020-10-16 PM 4:38:32Français - 30

Présentation des programmes

Programme Description et charge maxi. (kg)

• Cette touche permet d'ajouter la conﬁguration du programme

sélectionné à la liste Favori aﬁn que vous puissiez y accéder rapidement

à la prochaine utilisation. Vous pouvez ajouter jusqu'à 4 programmes

personnalisés, qui s'acheront en haut du menu des programmes.

• Le programme le plus fréquemment utilisé s'ache par défaut en haut à

gauche de l'écran principal.

• Le Lavage Auto Optimal permet d'ajuster la quantité de lessive et les

programmes en fonction du poids du linge et du niveau de contamination.

Il est préférable de l'utiliser avec la fonctionnalité du Distributeur

• Pour les cotons, le linge de lit, le linge de table, les sous-vêtements, les

serviettes ou les chemises.

• La durée de lavage et le nombre de cycles de rinçage s'adaptent

automatiquement à la charge.

• Pour les chemisiers ou les chemises en polyester (Diolen, Trevira),

• Programme utilisant une plus grande quantité d'eau lors du lavage

principal et assurant un cycle de rinçage supplémentaire aﬁn d'éliminer

tout résidu de lessive.

• Programme proposant des cycles de rinçage supplémentaires et une

vitesse d'essorage réduite aﬁn de protéger et de rincer correctement le

• Programme express d'une heure pour laver les vêtements de tous les

jours, comme les sous-vêtements et les chemises.

• La technologie Eco Bubble vous aide à réduire votre consommation

d'énergie. Grâce à l'ecacité de son lavage à basse température, Super

Eco Wash compare la performance de son lavage et l'économie d'énergie

au cycle Coton Eco Bubble.

• Pour les vêtements d'extérieur (sports d'hiver, plein air) en matériaux

fonctionnels, comme le spandex, le stretch et les microﬁbres.

• Lavage haute température et rinçages supplémentaires pour enlever tout

• Pour les lainages lavables en machine (charge inférieure à 2 kg)

• Le programme Laine berce et fait tremper le linge tout en douceur aﬁn

d'éviter que les ﬁbres de laine ne feutrent ou ne se déforment.

• Une lessive pour textiles délicats est recommandée.

• Pour les textiles transparents, la lingerie ﬁne ou en soie et les autres

textiles délicats à laver à la main.

• Pour un résultat optimal, utilisez une lessive liquide.

• Pour les draps, draps-housses, housses de couette, etc.

• Pour un résultat optimal, lavez un seul type d'article à la fois et ne

dépassez pas la charge maximale de 2,5 kg.

• Assure un cycle d'essorage supplémentaire pour évacuer un maximum

• Assure un cycle de rinçage supplémentaire en cas d'utilisation

• Permet de supprimer la saleté et les bactéries du tambour.

• À lancer tous les 40 lavages, sans lessive ni eau de Javel.

• Assurez-vous que le tambour est vide avant d'activer l'option.

• N'utilisez jamais de produits de nettoyage sur le tambour.

• Pour un résultat optimal basse consommation sur les cotons, le linge de

lit, le linge de table, les sous-vêtements, les serviettes et les chemises.

• Pour faire des économies d'énergie, la température de lavage réelle peut

être réduite par rapport à celle spéciﬁée.

Le lave-linge propose 6 programmes spéciaux permettant d'éliminer les taches les plus diciles accumulées sur les

ustensiles ménagers ou encore le matériel d'extérieur.

Programme Description et charge maxi. (kg)

Cuisine • Il permet d'éliminer ecacement ces types de taches tenaces. 4

• Il permet par exemple d'éliminer ecacement les taches d'herbe, de boue

et de transpiration.

• Il permet par exemple d'éliminer ecacement les taches d'herbe, de boue,

de nourriture, de transpiration et de maquillage.

• Ce programme ne convient pas aux articles imperméables, car il risquerait

d'aecter leur imperméabilité et leur respirabilité.

• Le programme Enfants Actifs est destiné au lavage des vêtements des

enfants. Il permet par exemple d'éliminer ecacement les taches de

nourriture, de jus de fruit, de boue, de terre, d'encre et de feutre.

• Le programme Quotidien est adapté aux vêtements peu sales. Il permet par

exemple d'éliminer ecacement les taches d'encre légères et les taches

classiques du quotidien.

• Il permet par exemple d'éliminer ecacement les taches de transpiration

Les options disponibles dièrent selon les programmes. Celles non disponibles apparaissent grisées.

• Pour le linge peu sale (charge inférieure à 2 kg).

• Durée minimale de 15 minutes dépendant de plusieurs facteurs, comme la pression

et la dureté de l'eau ou encore les options sélectionnées.

• La durée du programme Express augmente selon l'échelle suivante :

Désactivé > 15 min > 20 min > 30 min > 40 min > 50 min > 60 min.

• La quantité de lessive recommandée est inférieure à 20 g (pour une charge de 2 kg).

Prélavage • Fait précéder le cycle de lavage principal d'un cycle de lavage préliminaire.

• Permet d'éliminer ecacement les taches en faisant tremper le linge.

• Chaque cycle de trempage est composé d'une minute de rotation du tambour suivie

de 4 minutes de repos. Vous pouvez régler la durée de l'option Trempage+ entre 30

Intensif • Pour le linge très sale. Rallonge la durée normale du cycle sélectionné.

• La vitesse d'essorage augmente pour un eet anti-froissage

• (vitesse maximale : 800 tr/min).

Arrêt diéré • Permet de spéciﬁer une heure de ﬁn pour le programme sélectionné.

Untitled-8 32 2020-10-16 PM 4:38:33Français - 33

FONCTIONNEMENT Arrêt diéré

Permet de retarder l'arrêt du programme sélectionné.

Cette fonction vous permet par exemple de faire en sorte que le programme se termine à votre retour du travail.

1. Sélectionnez un programme. Modiﬁez-en ensuite les réglages si nécessaire.

2. Tapez sur l'icône Options située en bas à droite.

Sélectionnez ensuite une option et modiﬁez-en les réglages.

3. Tapez sur Arrêt diéré.

4. Utilisez les ﬂèches pour déﬁnir l'heure de ﬁn du programme sélectionné, puis tapez sur Départ.

• Pour annuler l'option, tapez sur Annuler et revenez sur l'écran des options.

Exemple d'utilisation

Vous souhaitez retarder de trois heures la ﬁn d'un programme de deux heures. Pour cela, ajoutez l'option Arrêt diéré au

programme sélectionné en entrant le chire 3 dans le champ, puis appuyez sur le bouton Départ/Pause réglé sur 14h00.

Que se passe-t-il ensuite ? Le programme démarre à 15h00 et s'arrête à 17h00. L'illustration ci-dessous correspond à

Déﬁnir l'arrêt diﬀéré sur 3 heures

Aﬁn de prévenir les risques d'accident chez les enfants, l'option Sécurité Enfant permet de verrouiller toutes les touches,

à l'exception de la touche Réglages.

Vous pouvez accéder au menu Sécurité Enfant à partir de l'écran Réglages ou de la barre d'accès rapide.

• Pour régler l'option Sécurité Enfant, tapez sur Réglages, puis sur la touche Sécurité Enfant.

• Pour activer la Sécurité Enfant, maintenez appuyé le bouton Activer pendant 3 secondes.

• Pour désactiver temporairement la Sécurité Enfant, veuillez maintenir appuyé le bouton Désactiver

temporairement pendant 3 secondes.

• Pour désactiver complètement la Sécurité Enfant, maintenez appuyé le bouton Désactiver pendant 3 secondes.

• Pour ajouter de la lessive ou du linge, ou pour modiﬁer les réglages du programme lorsque l'option Sécurité

Enfant est activée, vous devez d'abord désactiver l'option Sécurité Enfant.

• L'option Sécurité Enfant se réactive automatiquement une minute après avoir été temporairement

• Pour activer ou désactiver l'option Éclairage tambour, tapez sur Réglages et faites glisser la barre Éclairage

tambour sur Activé ou Désactivé.

• L'éclairage du tambour s'éteint automatiquement au bout de 5 minutes.

Distributeur Automatique

Le lave-linge est équipé d'un distributeur à deux compartiments : un pour la lessive et un autre pour l'adoucissant.

Le Distributeur Automatique libère la quantité appropriée de lessive et d'adoucissant dans le tambour en fonction du

programme et du cycle sélectionnés.

Pour activer le Distributeur Automatique :

1. Tapez sur Réglages > Distributeur Automatique.

2. Faites glisser la barre Distributeur de lessive sur Activé, puis réglez l'option Quantité et Dureté de

3. Faites glisser la barre Distributeur adoucissant sur Activé, puis réglez l'option Quantité et

4. Tapez sur enregistré.

Réglez la luminosité de l'écran LCD.

• Tapez sur Réglages, puis utilisez les signes (-/+) pour augmenter ou diminuer le niveau de la luminosité.

Thème de la sonorité

Réglez le niveau du volume et la tonalité des touches.

1. Tapez sur Réglages > Thème de la sonorité.

2. Pour régler le volume, utilisez les signes (-/+).

3. Pour sélectionner une tonalité pour les touches, tapez sur un thème dans la liste proposée.

Untitled-8 34 2020-10-16 PM 4:38:33Français - 35

FONCTIONNEMENT Date et heure

L'heure par défaut est au format 12 heures.

1. Tapez sur Réglages > Date et heure.

2. Tapez sur les ﬂèches pour modiﬁer chaque élément. Par exemple, si vous souhaitez modiﬁer la date, utilisez les

ﬂèches situées en haut et en bas de l'élément date.

3. Pour basculer entre les éléments AM et PM, il vous sut de taper sur celui de votre choix.

4. Tapez sur enregistré.

Sélectionnez la langue du menu.

• Tapez sur Réglages > Langue et sélectionnez la langue de votre choix pour le menu.

Conﬁguration automatique

Le lave-linge prend en charge les protocoles Wi-Fi WEP, TKIP et AES, mais est fourni sans routeur (point d'accès).

1. Tapez sur Réglages > Réseau, puis faites glisser la barre Réseau sur Activé. La liste des points d'accès

2. Choisissez le fournisseur réseau et saisissez le mot de passe le cas échéant.

3. Tapez sur OK. Une fois ces opérations terminées, le fournisseur réseau sélectionné est coché.

Conﬁguration manuelle

1. Activez la connexion Wi-Fi comme indiqué ci-dessus.

2. Tapez sur Adresse IP > Manuel.

3. Renseignez les champs Adresse IP, Masque sous-réseau, Passerelle et DNS, puis tapez sur OK.

Maintenant que la connexion Wi-Fi a été établie, il vous sura de faire glisser la barre Réseau sur Activé ou

Désactivé pour l'activer.

La fonction Raccordement facile vous permet de conﬁgurer facilement les paramètres réseau, comme la procédure

Untitled-8 35 2020-10-16 PM 4:38:33Français - 36

La fonction Smart Control vous permet de commander le lave-linge à partir de votre appareil mobile. Pour activer ou

désactiver la fonction Smart control, tapez sur cette icône.

1. Tapez sur Réglages et faites glisser la barre Smart Control sur Activé.

2. Revenez sur l'écran principal, Smart Control activé.

3. Appuyez sur Désactiver pour désactiver la fonction, Smart Control désactivé.

• Cette icône est grisée lorsque la fonction Smart Control est désactivée.

• Toute action eectuée sur le lave-linge ou sur l'écran entraînera automatiquement la désactivation de la

fonction Smart Control.

• Si le réseau sans ﬁl n'est pas connecté, Smart Control n'est pas disponible.

• Lorsque vous appuyez sur Smart Control, sélectionnez une méthode de connexion aux appareils externes.

L'ecacité énergétique et hydraulique des quatre derniers programmes est achée à l'écran, ainsi que les principales

caractéristiques techniques s'y rapportant : consommation électrique, consommation d'eau, réglages du programme et

1. Tapez sur Réglages > Suivi Conso. Le récapitulatif des 4 derniers programmes s'ache à l'écran.

2. Tapez sur un programme pour acher ses caractéristiques techniques.

Le lave-linge eectue un auto-diagnostic du système. Les erreurs de fonctionnement et les pannes s'achent à l'écran.

• Tapez sur Réglages > Auto Vérif. > Départ.

L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurez-vous que le tambour est vide

avant d'activer l'option Calibrage.

1. Tapez sur Réglages > Calibrage > Départ.

• Le hublot est verrouillé pendant l'opération.

• Le tambour tourne dans le sens horaire et anti-horaire pendant plusieurs minutes.

2. Une fois l'opération terminée, le lave-linge s'éteint automatiquement.

Untitled-8 36 2020-10-16 PM 4:38:33Français - 37

FONCTIONNEMENT Mise à jour

Lorsque des mises à jour sont disponibles, une notiﬁcation apparaît à l'écran.

Pour connaître votre version logicielle actuelle :

1. Tapez sur Réglages > Mise à jour pour acher la version logicielle actuelle du système.

2. Pour la mettre à jour manuellement, tapez sur Mise à jour.

Pour mettre à jour le logiciel manuellement :

1. Appuyez sur Mise à jour automatique sur l'écran Réglages.

2. Faites glisser la barre Mise à jour automatique sur Activé. Le système est mis à jour sans notiﬁcation

préalable dès qu'une nouvelle version est disponible.

AVERTISSEMENT Ne débranchez pas le câble d'alimentation du lave-linge ou du routeur lorsqu'une mise à jour est en cours

Reportez-vous au manuel d'utilisation pour vous servir du lave-linge correctement et consultez la section dédiée au

dépannage en cas de problème.

• Tapez sur Réglages > Aide.

Untitled-8 37 2020-10-16 PM 4:38:33Français - 38 Samsung Mobile Smart Control Ce lave-linge ore deux applications de commande mobile diérentes vous permettant de contrôler votre lave-linge à travers une connexion réseau. Applications mobiles s'appliquant à la fonction Smart Control des lave-linge

intelligents Samsung

Samsung Smart Home Avec l'application Samsung Smart Home conçue récemment, vous pouvez accéder à votre lave-linge lors de vos déplacements, et contrôler et vériﬁer l'état de fonctionnement de votre lave-linge. Téléchargez l'application « Samsung Smart Home » depuis Play Store ou Apple Store, et installez-la sur votre périphérique mobile. Samsung Smart Washer L'application Samsung Smart Washer vous permet de contrôler le fonctionnement de votre lave-linge sur votre périphérique mobile en deux catégories : en Intérieur et en Extérieur. Téléchargez l'application « Samsung Smart Washer » depuis Play Store ou Apple Store, et installez-la sur votre périphérique mobile. Paramètres Smart Control sur le lave-linge Pour activer la fonction Smart Control, choisissez une méthode de connexion à l'application mobile. Appuyez sur l'icône Setup (Conﬁguration) et sélectionnez Smart Control sous le menu

Réseau. 1. Choisissez une méthode de connexion à l'application mobile.Cycle Favori Coton

Trs/min 2. Sélectionnez « Samsung Smart Home » si vous voulez contrôler le lave-linge à travers l'application Samsung intégrée.Sélectionnez « Samsung Smart Washer » si vous voulez contrôler le lave-linge à travers l'application Samsung intégrée.12:00

1 3. Une fois la conﬁguration terminée, vos modiﬁcations seront appliquées et vous devrez vous reconnecter.• Samsung Smart Home (par défaut)• Samsung Smart Washer12:00 AM

1. Vous pouvez sélectionner une méthode de connexion aux

appareils externes avec les options Smart Control.

2. Sélectionnez « Samsung Smart Home » pour accéder à

distance aux appareils via l'application Samsung Smart Home.

• Par défaut, ce produit utilise l'application Samsung Smart Home conçue récemment en tant que méthode

de connexion, ce qui est recommandé.

• Pour les modèles iPhone, l'application Samsung Smart Home est prévue pour être disponible sur Apple

Store à partir du deuxième semestre 2014.

• Dans certains pays, l'application Samsung Smart Home peut ne pas être disponible. Si tel est le cas, utilisez

l'application Samsung Smart Washer à la place.

Untitled-8 39 2020-10-16 PM 4:38:34Français - 40

Application Samsung Smart Home

Lorsque vous utilisez l'application Samsung Smart Home, assurez-vous que « Samsung Smart Home » sous le

menu Setup (Conﬁguration) est sélectionné.

L'application Samsung Smart Home vous permet d'accéder au lave-linge et de le contrôler depuis l'endroit où vous vous

1. Visitez le Play Store de Google pour les appareils sous Android, ou l'App Store d'Apple pour les appareils sous iOS

et recherchez l'application Samsung Smart Home.

2. Téléchargez et installez l'application Samsung Smart Home sur votre appareil mobile.

• L'application Samsung Smart Home est prise en charge à partir de la version Android OS 4.0 (ICS). Toutes

ces versions sont optimisées pour les smartphones Samsung (séries Galaxy S et Galaxy Note). Certaines

fonctions de cette application peuvent cependant fonctionner de manière diérente sur d'autres appareils.

• Cette application est prise en charge à partir de la version iOS 8.0 pour les modèles iPhone.

• Pour de meilleures performances, la conception de l'interface utilisateur de cette application peut faire

l'objet de modiﬁcations sans préavis.

• La version iPhone de cette application sera disponible au deuxième semestre de 2014 sur l'App Store

1. Pour activer l'application, vous devez vous connecter à votre compte Samsung. L'application vous guidera pendant

le processus de création du compte Samsung si vous n'en possédez pas déjà un. Aucune autre application n'est

nécessaire à cet eet.

2. Pour activer l'application, veuillez enregistrer au préalable votre lave-linge sur le service Samsung Smart Home.

1) Sélectionnez votre lave-linge sur la liste de produits proposée par l'application Samsung Smart Home.

2) Saisissez les informations nécessaires à propos du point d'accès sans ﬁl que vous souhaitez utiliser pour la

3) Suivez les instructions achées à l'écran pour conﬁgurer les réglages relatifs au lave-linge.

4) Sur le lave-linge, sélectionnez Réglages > Raccordement facile pour conﬁgurer les réglages réseau.

5) Une fois la conﬁguration terminée, l'application ache l'icône du lave-linge.

• Les routeurs non certiﬁés Wi-Fi peuvent rencontrer des dicultés pour établir la connexion.

• Si vous installez le lave-linge et le point d'accès Internet près d'un four à micro-ondes ou d'un sèche-

cheveux électrique, la fonction Smart Control risque de ne pas fonctionner correctement en raison des

perturbations électriques.

• Le lave-linge prend en charge uniquement les protocoles Wi-Fi 2,4 GHz.

• L'environnement ambiant peut avoir une incidence sur les performances du réseau sans ﬁl.

• Si vous exécutez l'application sans vous être connecté au préalable, l'écran Account guidance (Instructions

pour la création de compte) s'ache. Une fois connecté, vous pouvez modiﬁer les paramètres de votre

compte à l'aide du menu Settings (Réglages) > Account (Compte).

• Les utilisateurs de smartphones Samsung peuvent se connecter automatiquement dans l'application une

fois leur compte enregistré dans Réglages.

Untitled-8 40 2020-10-16 PM 4:38:34Français - 41

FONCTIONNEMENT Utilisation de l'application Samsung Smart Home

Fonctionnalités principales

• Contrôle intégré des appareils intelligents Samsung

Enregistrez vos appareils intelligents Samsung sur le service Samsung Smart Home qui vous ore un accès facile à

des fonctionnalités extrêmement utiles. Sélectionnez l'icône correspondant à votre lave-linge sur l'application aﬁn

d'accéder à ses fonctionnalités principales depuis l'endroit où vous vous trouvez.

Chattez avec votre appareil intelligent et obtenez les informations vous permettant de contrôler l'appareil.

• Surveillance du domicile

Utilisez la caméra intégrée de votre appareil intelligent pour surveiller votre salle de séjour lorsque vous êtes absent.

• Assistance à la clientèle

Téléchargez le manuel du produit ou envoyez une demande de réparation.

Certaines fonctionnalités de ce service peuvent ne pas être disponibles sur le lave-linge.

Application Samsung Smart Home Washing Machine

Contrôlez et surveillez votre lave-linge, que vous soyez à la maison ou non.

1. Enregistrez votre lave-linge sur l'application Samsung Smart Home.

2. Pour activer la commande à distance, activez la fonction Smart Control sur le lave-linge.

3. Sélectionnez l'icône correspondant à votre lave-linge sur votre appareil mobile et appuyez sur Départ.

Cet appareil est un lave-linge intelligent qui prend en charge le service

Pour plus d'informations, visitez le site Web www.samsung.com.

Untitled-8 41 2020-10-16 PM 4:38:34Français - 42

Application Samsung Smart Washer

Lorsque vous utilisez l'application Samsung Smart Washer, assurez-vous que « Samsung Smart Washer » sous le

menu Setup (Conﬁguration) est sélectionné.

L'application Samsung Smart Washer vous permet de contrôler certaines fonctions du lave-linge à partir d'un appareil

1. Recherchez Samsung Smart Washer sur le Play Store ou l'Apple Store.

2. Téléchargez et installez l'application sur votre appareil mobile.

3. Lancez l'application Samsung Smart Washer sur votre appareil mobile.

Connecter le lave-linge

Le lave-linge doit être connecté à un réseau Wi-Fi.

Pour que ce mode puisse être activé, l'appareil mobile doit être connecté au même réseau que le lave-linge.

1. Sur votre appareil mobile, tapez sur Commande intérieure pour acher la liste de tous les modèles de lave-

2. Tapez le nom du modèle que vous souhaitez connecter, puis tapez sur OK. La fenêtre d'authentiﬁcation s'ache.

3. Sur l'écran du lave-linge, tapez sur Réglages et faites glisser la barre Smart Control sur Activé.

La procédure d'authentiﬁcation commence.

Elle ne nécessite d'être eectuée qu'une seule fois, au moment de la première utilisation.

Pour activer ce mode, le lave-linge doit être enregistré sur le site Samsung Smart Appliance (www.

samsungsmartappliance.com).

1. Sur l'écran du lave-linge, tapez sur Réglages et faites glisser la barre Smart Control sur Activé.

2. Sur votre appareil mobile, tapez sur Commande extérieure et saisissez les identiﬁants de connexion.

La liste des appareils enregistrés s'ache.

3. Tapez sur le nom de l'appareil que vous souhaitez commander. Le lave-linge et l'appareil mobile sont alors

automatiquement connectés l'un à l'autre en Wi-Fi.

Aucune procédure d'authentiﬁcation n'est requise.

Untitled-8 42 2020-10-16 PM 4:38:34Français - 43

FONCTIONNEMENT Enregistrement

Enregistrez votre lave-linge sur le site Samsung Smart Appliance (www.samsungsmartappliance.com) aﬁn de pouvoir

accéder à distance à votre lave-linge. Le lave-linge doit être connecté à un réseau Wi-Fi.

1. Allez sur le site Internet Samsung Smart Appliance (www.samsungsmartappliance.com).

2. Saisissez vos identiﬁants Samsung pour vous connecter. Si vous ne possédez pas encore de compte, cliquez sur

Create a Samsung account (Créer un compte Samsung) et suivez les instructions qui s'achent à l'écran.

3. Cliquez sur My Page (Ma page) > Add device (Ajouter un appareil) et saisissez l'adresse MAC du

Pour accéder à l'adresse MAC, tapez sur Réglages > Réseau sur l'écran du lave-linge.

4. Cliquez sur Get Approval (Demander la validation).

5. Tapez sur Réglages sur l'écran du lave-linge, puis sur OK si vous êtes invité à demander la validation.

Les lave-linge enregistrés sont ajoutés sur la liste correspondante du site Internet.

Par la présente, Samsung Electronics déclare que l'appareil de type matériel radio est conforme à la

Directive 2014/53/EU. L'intégralité du texte de la déclaration de conformité de l'UE est disponible sur

l'adresse Internet suivante : La Déclaration de conformité ocielle est disponible sur http://www.samsung.com ;

rendez-vous dans Support (Assistance) > Search Product Support (Rechercher une assistance produit) puis

saisissez le nom du modèle.

Puissance maximale de l'émetteur Wi-Fi : 20 dBm entre 2,412 GHz et 2,472 GHz

Untitled-8 43 2020-10-16 PM 4:38:34Français - 44

Veillez à ce que le lave-linge soit toujours propre aﬁn de préserver la qualité de ses performances et sa durée de vie.

Lancez ce programme régulièrement pour supprimer la saleté et les bactéries du tambour

1. Tapez sur Programme > Nettoyage Tambour.

2. Revenez sur l'écran principal, puis tapez sur Départ.

La température de l'eau du programme Nettoyage Tambour est réglée sur 70 °C et ne peut en aucun cas être

ATTENTION N'utilisez jamais de produits de nettoyage sur le tambour. Les résidus chimiques présents dans le tambour

diminuent les performances de lavage.

Rappel Nettoyage Tambour

• Le rappel Nettoyage Tambour s'ache sur l'écran principal tous les 40 lavages. Il est conseillé de lancer le

programme Nettoyage Tambour régulièrement.

• Lorsque ce rappel s'ache, vous pouvez l'ignorer jusqu'à 6 fois en tapant sur Rappeler ultérieurement.

À compter du 7ème lavage, le rappel ne s'ache plus. Il réapparaitra une fois la deuxième série de 40 lavages

Untitled-8 44 2020-10-16 PM 4:38:34Français - 45

ENTRETIEN Vidange d'urgence

En cas de coupure de courant, vidangez l'eau restant dans le tambour avant de sortir le linge.

1. Débranchez le cordon d'alimentation du lave-linge de la prise murale.

2. Appuyez légèrement en haut du capot du ﬁltre pour l'ouvrir.

3. Extrayez doucement le tuyau de vidange d'urgence du conduit.

4. Tout en tenant l'extrémité du tube dans votre main, ouvrez l'obturateur.

5. Faites s'écouler l'eau dans un récipient.

6. Refermez l'obturateur et remettez le tuyau de vidange en place.

7. Refermez le capot du ﬁltre.

Untitled-8 45 2020-10-16 PM 4:38:35Français - 46

Dessus du lave-linge

Utilisez un chion et un nettoyant ménager non abrasif. Ne pulvérisez jamais d'eau sur le dessus du lave-linge.

Le ﬁltre à maille du tuyau d'arrivée d'eau doit être nettoyé une à deux fois par an.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Fermez le robinet.

3. Desserrez, puis débranchez le tuyau d'arrivée d'eau de l'arrière du lave-

linge. Recouvrez le tuyau d'un morceau de tissu aﬁn d'empêcher l'eau

résiduelle de s'écouler.

4. Utilisez des pinces pour extraire le ﬁltre à maille par le trou de la vanne

5. Immergez le ﬁltre à maille dans l'eau en veillant à ce que le raccord ﬁleté

soit lui aussi sous l'eau.

6. Faites sécher le ﬁltre à maille à l'ombre.

7. Réinsérez le ﬁltre à maille dans le tuyau d'arrivée d'eau et remettez le tout

8. Rouvrez le robinet.

Si le ﬁltre à maille est bouché, le code d'erreur « 4E » s'ache à l'écran.

Untitled-8 46 2020-10-16 PM 4:38:35Français - 47

ENTRETIEN Filtre à impuretés

Il est conseillé de nettoyer le ﬁltre à impuretés 5 à 6 fois par an aﬁn d'éviter qu'il ne soit complètement obstrué. Ceci

risquerait en eet de réduire les performances de la fonction Eco Bubble.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Vidangez l'eau restant dans le tambour en suivant la procédure décrite à la

section « Vidange d'urgence » en page 45.

3. Ouvrez le capot du ﬁltre à l'aide d'une pièce de monnaie ou d'une clé.

4. Tournez le capuchon du ﬁltre à impuretés sur la gauche et vidangez l'eau

5. Retirez le ﬁltre à impuretés.

6. Nettoyez le ﬁltre à impuretés à l'aide d'une brosse douce. Assurez-vous

que l'hélice de la pompe de vidange située à l'intérieur du ﬁltre n'est pas

7. Remettez le ﬁltre à impuretés en place et tournez le capuchon du ﬁltre vers

• Pour ouvrir le capuchon de sécurité du ﬁltre, poussez dessus et

tournez-le dans le sens inverse des aiguilles d'une montre. Le

ressort du capuchon facilite son ouverture.

• Pour refermer le capuchon de sécurité du ﬁltre, tournez-le dans le

sens des aiguilles d'une montre. Le ressort émet un cliquetis, ce

qui est tout à fait normal.

• Si le ﬁltre à impuretés est bouché, le code d'erreur « 5E » s'ache à l'écran.

• Assurez-vous que le capuchon du ﬁltre est correctement fermé après avoir nettoyé le ﬁltre aﬁn d'éviter

• Assurez-vous que le ﬁltre a été correctement remis en place après avoir été nettoyé aﬁn d'éviter qu'un

dysfonctionnement ou qu'une fuite ne se produise.

Untitled-8 47 2020-10-16 PM 4:38:35Français - 48

Distributeur Automatique

Le Distributeur Automatique doit être nettoyé régulièrement aﬁn de garantir son bon fonctionnement.

1. Retirez le Distributeur Automatique du lave-linge.

2. Nettoyez le logement du Distributeur Automatique à l'aide d'un chion

3. Retirez deux boutons du Distributeur Automatique ainsi que les deux

capuchons du bas et passez le distributeur sous l'eau pour en nettoyer

Ne secouez pas le Distributeur Automatique aﬁn d'éviter de vous mouiller.

4. Remettez les boutons et les capuchons en place.

5. Remettez en place le Distributeur Automatique.

Untitled-8 48 2020-10-16 PM 4:38:36Français - 49

ENTRETIEN Que faire si le lave-linge gèle ?

Le lave-linge risque de geler lorsque la température descend en dessous de 0 °C.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Versez de l'eau tiède sur le robinet aﬁn d'assouplir le tuyau d'arrivée d'eau.

3. Débranchez le tuyau d'arrivée d'eau et immergez-le dans de l'eau tiède.

4. Versez de l'eau tiède dans le tambour et patientez 10 minutes environ.

5. Raccordez le tuyau d'arrivée d'eau au robinet.

Si le lave-linge ne fonctionne toujours pas, répétez les étapes ci-dessus jusqu'à ce qu'il redémarre.

Que faire après une non-utilisation prolongée ?

Évitez de laisser le lave-linge inutilisé pendant longtemps.

Si vous y êtes toutefois obligé, vidangez-le et débranchez-le.

1. Sur l'écran principal, tapez sur Programme > Coton et sur l'option Express.

2. Videz le tambour et tapez sur Départ.

3. Une fois le programme terminé, fermez le robinet et débranchez le tuyau d'arrivée d'eau.

4. Éteignez le lave-linge et débranchez le cordon d'alimentation.

5. Ouvrez le hublot pour laisser l'air circuler dans le tambour.

Untitled-8 49 2020-10-16 PM 4:38:36Français - 50

En cas de dysfonctionnement, reportez-vous en premier lieu au tableau ci-dessous aﬁn d'y trouver une solution

Le lave-linge de démarre

• Vériﬁez que le lave-linge est branché.

• Vériﬁez que le hublot est correctement fermé.

• Vériﬁez que le robinet est ouvert.

• Tapez à nouveau sur le bouton Départ sur l'écran principal.

insusante ou absente.

• Ouvrez le robinet au maximum.

• Vériﬁez que le tuyau d'arrivée d'eau n'a pas gelé.

• Vériﬁez que le tuyau d'arrivée d'eau n'est pas coudé ou obstrué.

• Nettoyez le ﬁltre du tuyau d'arrivée d'eau.

Le lave-linge vibre ou

émet des bruits de façon

• Vériﬁez que le lave-linge est parfaitement à niveau. Si ce n'est pas le cas,

modiﬁez les pieds réglables pour le mettre à niveau.

• Vériﬁez que les vis de transport ont été retirées.

• Vériﬁez que le lave-linge n'est pas collé contre un autre élément.

• Vériﬁez que la charge de linge est équilibrée.

Le lave-linge ne vidange pas

• Vériﬁez que le tuyau de vidange reste droit sur toute sa longueur.

• Vériﬁez que le ﬁltre à impuretés n'est pas bouché.

Le hublot ne s'ouvre pas.

• Tapez sur Départ pour arrêter le programme en cours.

• Le hublot est verrouillé pendant le cycle de chaue du programme de

• Il ne se déverrouille dans les secondes suivant la ﬁn du programme en cours.

Le lave-linge émet beaucoup

• Vériﬁez que les options Distributeur de lessive et Distributeur adoucissant sont

correctement réglées.

• Vériﬁez que vous avez utilisé un type de lessive approprié.

Je n'arrive pas à ajouter de

• Vériﬁez la quantité de lessive et d'adoucissant restant dans les compartiments

n'est pas déjà susante.

• Vériﬁez que la fonction Distributeur Automatique est activée et que les options

Dureté de l'eau et Concentration correspondantes sont correctement réglées.

Si le problème persiste, contactez votre centre de réparation Samsung.

Untitled-8 50 2020-10-16 PM 4:38:36Français - 51

DÉPANNAGE Codes d'erreur

Des codes système s'achent parfois pour vous permettre de mieux comprendre le problème rencontré par le lave-

linge. Reportez-vous au tableau ci-dessous pour connaître la solution appropriée.

• Vériﬁez que le hublot est correctement fermé.

• Vériﬁez que du linge n'est pas coincé entre la paroi et le hublot.

• Vériﬁez que le robinet est ouvert.

• Vériﬁez que la pression d'eau alimentant le lave-linge est susante.

• Nettoyez le ﬁltre à maille pour éliminer tout éventuel bouchon.

• Nettoyez le ﬁltre à impuretés pour éliminer tout éventuel bouchon.

• Vériﬁez que le tuyau de vidange reste droit sur toute sa longueur.

• Nettoyez le ﬁltre à maille pour éliminer tout éventuel bouchon.

UE • La charge de linge n'est pas équilibrée. Répartissez uniformément le linge dans le tambour.

• Problème ne pouvant être résolu par l'utilisateur. Contactez votre centre de réparation

Si un ou plusieurs codes d'erreur continuent d'apparaître à l'écran, contactez votre centre de réparation Samsung local.

Untitled-8 51 2020-10-16 PM 4:38:36Français - 52

Protection de l'environnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous souhaitez vous en séparer, respectez la

réglementation sur la mise au rebut en vigueur dans votre région. Coupez le cordon d'alimentation de façon à

ce que l'appareil ne puisse plus être raccordé à une source électrique. Démontez le hublot aﬁn d'éviter que des

animaux et des enfants ne se retrouvent piégés à l'intérieur du tambour.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.

• N'utilisez de produits détachants ou blanchissants avant le programme de lavage qu'en cas d'absolue nécessité.

• Limitez votre consommation d'eau et d'électricité en ne faisant tourner le lave-linge qu'à charge pleine (le montant

de la charge dépend du programme utilisé).

Untitled-8 52 2020-10-16 PM 4:38:36Français - 53

SPÉCIFICATIONS Tableau des symboles textiles

Les symboles suivants fournissent des conseils sur l'entretien du linge. Les étiquettes d'entretien comportent les quatre

symboles suivants, indiqués dans cet ordre, et relatifs au lavage, à l'utilisation de l'eau de Javel, au séchage et au

repassage (au nettoyage à sec, le cas échéant). L'utilisation de ces symboles garantit la cohérence des informations

entre les fabricants de vêtements (articles domestiques ou importés). Respectez les consignes relatives à chaque

symbole textile aﬁn d'optimiser la durée de vie de votre linge et de limiter les accidents de lavage.

Matériau résistant Ne pas repasser

Textile délicat Nettoyage à sec autorisé avec tous les

Lavable à 95 °C Nettoyage à sec

Lavable à 60 °C Nettoyage à sec au percloréthylène,

aux dissolvants ﬂuorés ou aux essences

minérales uniquement

Lavable à 40 °C Nettoyage uniquement aux essences

Lavable à 30 °C Nettoyage à sec interdit

Lavage à ma main uniquement Séchage à plat

Nettoyage à sec uniquement Séchage sur ﬁl autorisé

Eau de Javel autorisée dans de l'eau froide Séchage sur cintre

Eau de Javel interdite Séchage tambour à moyenne température

Repassage à 200 °C maxi. Séchage tambour à basse température

Repassage à 150 °C maxi. Séchage tambour interdit

Repassage à 100 °C maxi.

Untitled-8 53 2020-10-16 PM 4:38:38Français - 54

Caractéristiques techniques

La conception et les caractéristiques du produit sont susceptibles d'être modiﬁées sans préavis en vue d'y

apporter des améliorations.

Selon la réglementation (UE) n° 1061/2010

" * " Chaque astérisque représente un chire (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre.

Nom du modèle WW10H9*****

A+++ (économe) à D (peu économe) A+++

Consommation électrique

Consommation annuelle (AE_C)

Consommation énergétique (E_t.60), Coton 60 °C, pleine charge kWh 0,50

Consommation énergétique (E_t.60.1/2), Coton 60 °C, demi-charge kWh 0,52

Consommation énergétique (E_t.40.1/2), Coton 40 °C, demi-charge kWh 0,52

Consommation pondérée en mode Éteint (P_o) W 0,48

Consommation pondérée en mode Veille (P_l) W 10

Consommation d'eau annuelle (AW_c)

Classe d'ecacité d'essorage

A (ecace) à G (peu ecace) A A Vitesse d'essorage maximale tr/min 1600 1400

Taux d'humidité résiduelle % 44 44

Programmes auxquels les informations sur l'étiquette et la ﬁche technique

Coton 60 °C et 40 °C

Durée d'un programme standard

Coton, 60 °C, demi-charge min 305

Durée pondérée en mode Veille min 8

Dimensions de l'appareil

Poids de l'emballage kg 2,5

Pression hydraulique kPa 50-800

Raccordement électrique

Consommation électrique W 2 000-2 400

1. Le calcul de la consommation d'énergie annuelle est basé sur 220 cycles de lavage standard eectués avec le

programme Coton à 60 °C et 40 °C, à pleine charge et en demi-charge, et ache les consommations en mode

Éteint et en mode Veille. La consommation électrique réelle dépendra de la façon dont l'appareil est utilisé.

2. Le calcul de la consommation d'énergie annuelle est basé sur 220 cycles de lavage standard eectués avec

le programme Coton à 60 °C et 40 °C, à pleine charge et en demi-charge. La consommation d'eau réelle

dépendra de la façon dont l'appareil est utilisé.

3. Connaître la teneur en eau après essorage est très important si vous faites sécher vos vêtements au sèche-linge.

La consommation électrique est bien plus importante au cours d'un cycle de séchage qu'au cours d'un cycle de

Plus la vitesse d'essorage est élevée, plus vous économiserez de l'énergie lors du séchage en machine.

4. Les programmes Coton à 60 °C et Coton à 40 °C sont les programmes ‘programme Coton à 60 °C

standard’ et ‘programme Coton à 40 °C standard’ . Ils sont conçus pour laver le linge en coton normalement sale et

constituent les programmes les plus ecaces (en ce qui concerne la consommation électrique et la consommation

d'eau) pour ce type de lavage.

Activez le mode Calibrage une fois l'appareil installé (Reportez-vous à la section « Calibrage » en page 36).

Avec ces programmes, la température réelle de l'eau peut être légèrement diérente de la température indiquée.

5. L'espace à respecter entre le mur et l'appareil n'est pas compris dans la profondeur indiquée.

Informations sur les programmes de lavage standard

Taux d'humidité résiduelle

Synthétiques 40 5 148 30 30 60 0,82

Les valeurs indiquée sur le tableau ont été mesurées selon les conditions spéciﬁées dans la norme CEI 60456/

EN 60456. Les valeurs réelles dépendront de la façon dont l'appareil est utilisé.

Les résultats de test ci-dessus sont basés sur l'utilisation de lessive en poudre, la fonction Distributeur

Automatique étant désactivée.

Untitled-8 55 2020-10-16 PM 4:38:38DES QUESTIONS OU DES COMMENTAIRES ?

FRANCE 01 48 63 00 00 www.samsung.com/fr/support
