MODE D'EMPLOI DW6 42 FI TEKA

Manual d'Emploi et Entretien

A C B EGI DHFJ Low Salt Indicator

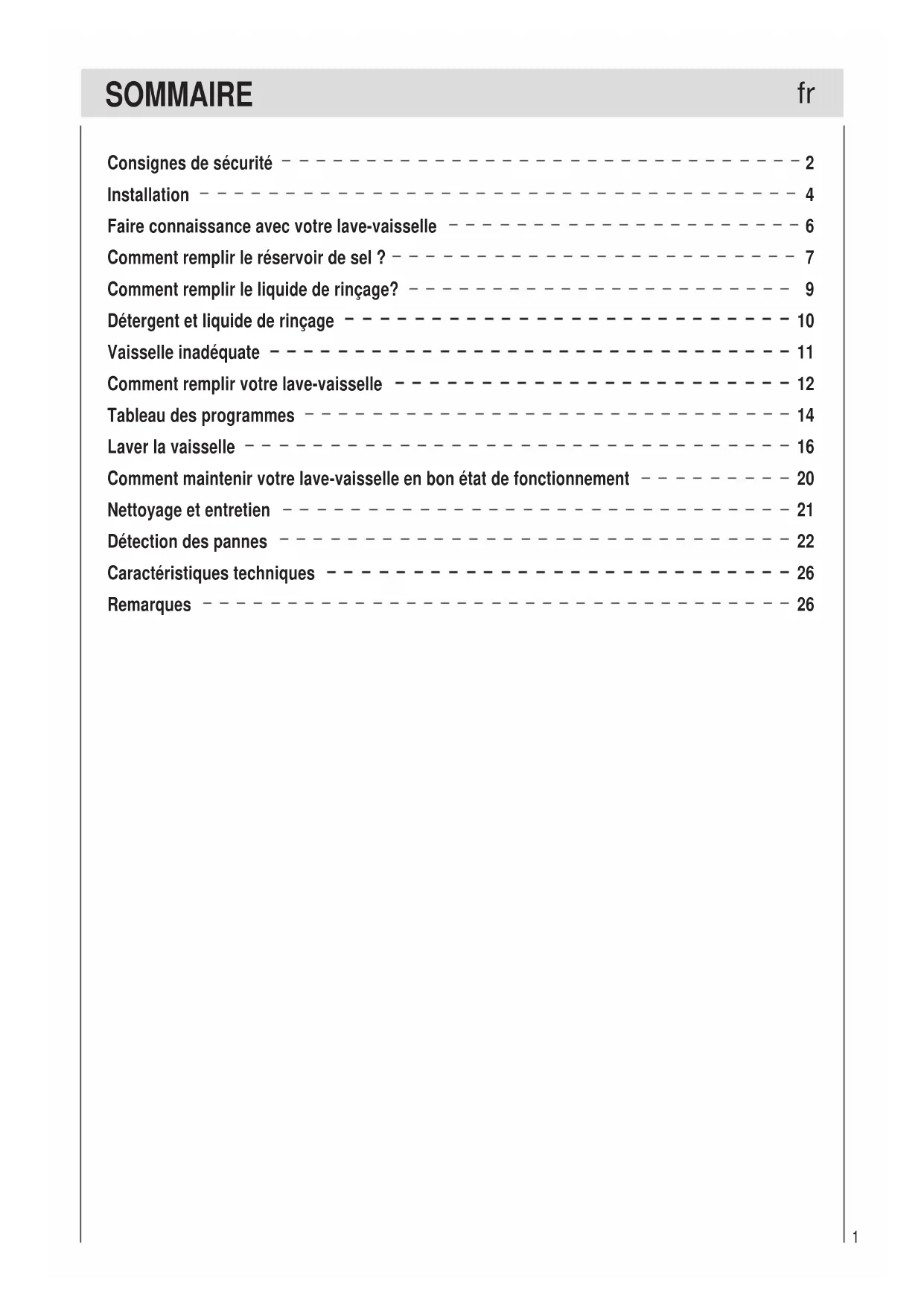

SOMMAIRE Consignes de sécurité

Faire connaissance avec votre lave-vaisselle

Comment remplir le réservoir de sel ?

Comment remplir le liquide de rinçage?

Détergent et liquide de rinçage

Vaisselle inadéquate

Comment remplir votre lave-vaisselle

Tableau des programmes

Comment maintenir votre lave-vaisselle en bon état de fonctionnement

Nettoyage et entretien

Détection des pannes

Caractéristiques techniques

Consignes de sécurité

Le lave-vaisselle doit être utilisé exclusivement par des adultes, pour laver de la vaisselle et des

ustensiles de cuisson.

Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans

qu'une surveillance soit assurée.

Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.

L'eau contenue dans le compartiment de lavage n'est pas potable.

Ne rajoutez jamais de solvants dans le compartiment de lavage. Risque d'explosion.

Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être

projetée hors de l'appareil.

Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage.

Règles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

- Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds

- L'utilisation de rallonges et de prises multiples est à proscrire ;

- Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.

Utilisation quotidienne

Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils pésentent des dégâts dus au

transport. Ne mettez jamais un appareil endommagé en service, prévenez votre fournisseur ou votre

service après-vente.

Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Installez et branchez l'appareil conformément à la notice d'installation et de montage.

Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.

Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la

Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisselle et

celles du secteur doivent concorder.

N'intercalez jamais de rallonge entre la fiche mâle du lave-vaisselle et la prise femelle du secteur.

Pour assurer la stabilité verticale nécessaire au lave-vaisselle, n'installez l'appareil encastrable que

sous un plan de travail continu vissé aux meubles voisins.

Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.

Le boîtier en plastique voisin à la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se

trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le

boîtier en plastique dans l'eau.

Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas plié ou écrasé de façon

excessive, ce qui pourrait être dangereux.

Version pour la Suisse seulement:

l’appareil s’encastre simplement entre les parois en bois ou en plastique constitutives d’une cuisine

intégrée. Si l’appareil n’est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescrip-

tions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles présentant une

ouverture d’au moins 3mm entre contacts.

Lors de l'installationPrudence avec les enfants

Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans

qu'une surveillance soit assurée.

Il est recommandé de tenir les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lave-

Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle

lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis,

consultez le chapitre intitulé “Détection des pannes”. Si vous ne pouvez résoudre le problème par

vous-même, adressez-vous à un Service Après-vente.

Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé.

Si le câble d’alimentation est endommagé, le remplacement doit être seulement effectué par le contructeur,

son service technique agrée ou par du personnel qualifié, afin d’eviter des dangers eléctriques.

Afin de garantir l'EFFICACITÉ et la SÉCURITÉ de l'appareil, nous vous conseillons :

- de toujours vous adresser à un Service Après-vente agrée par le fabricant.Toujours utiliser des

- Demander toujours l’utilisation de pièces détachées originales.

Mise au rebut de l’appareil

Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le câble d'alimentation et en

démontant le verrou de la porte.

Débarrassez-vous de l'appareil en respectant la réglementation.

Des enfans pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se

mettre dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupez le câble de secteur et mettez-le

de côté.Détruisez la fermeture de la porte en sorte que la porte ne ferme plus.

frInstallation fig.Afig.B Comment mettre l'appareil au niveau

Dès que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant

jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit présenter une inclinaison inférieure

à 2°. Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

Comment installer l'appareil

Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales

doivent être parallèles aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux

d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour

faciliter l'installation correcte de l'appareil.

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au

niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents

ne provoquent des dégâts à votre habitation. Si, pour une raison quelconque, le boîtier renfermant les

composants électriques est endommagé, débranchez mmédiatement l'appareil. Afin de garantir le

fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boîtier

“A” traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la fig.B.

Seul ce type de raccordement est valable. Ne sectionnez en aucun cas le tuyau d'alimentation car il

contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir

un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous pro-

curer ce tuyau auprès de revendeurs spécialisés ou d'un Service Après-vente agréé.

Raccordez le tuyau d'arrivée d'eau froide à un connecteur fileté et

assurez-vous qu'il est solidement fixé (voir fig.A).

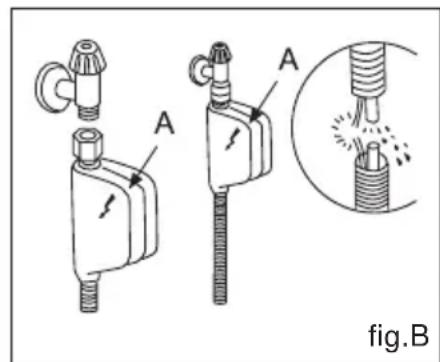

Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B).

Un petit filtre d’eau est déjà inclu dans la partie fileté du raccord.

Si les conduits d'eau sont neufs ou n’ont pas été utilisés pendant une

longue période, faites couler l'eau pour vous assurer qu'elle est propre

et dépourvue d'impuretés. En ne prenant pas cette précaution, vous

courez le risque de boucher le conduit d'arrivée d'eau et d'endommager

Raccordement à l'arrivée d'eau froide

L’appareil doit être connecté au tuyau d’eau

principal en utilisant les nouveaux tuyaux

flexibles et les anciens tuyaux flexibles ne

doivent pas être utilisés de nouveau.

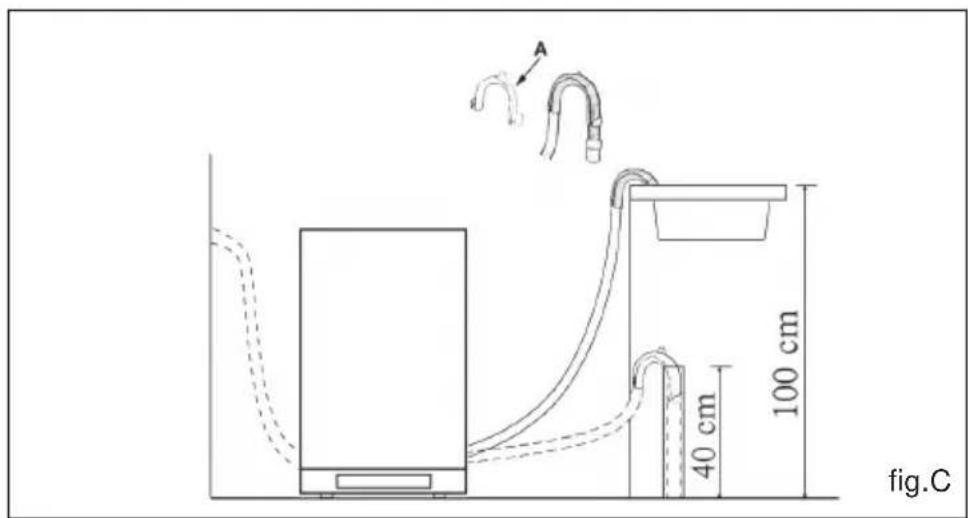

fig.C Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou

déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en

plastique prévu à cet effet, fourni avec l'appareil (voir fig. C). L'extrémité libre du tuyau doit se trouver à

une hauteur comprise entre 40 et 100cm et ne doit pas être immergé dans l'eau. Si nécessaire utilisez le

support en plastique fourni avec l'appareil pour créer un syphone (voir fig. C).

Le support en plastique doit être solidement fixé au mur pour éviter

que le tuyau ne se déplace et que de l'eau ne se répande au sol.

Branchement électrique

Après vous être assuré que la tension d'alimentation et la fréquence de votre habitation correspondent

à celles figurant sur la plaque signalétique (située sur la paroi intérieure en acier inoxydable de la porte

de votre appareil), et que l' installation électrique est prévue pour supporter la tension maximale indiquée

sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse

(la mise à la terre de l'appareil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez en

aucun cas de rallonges ou autres. Risque de surchauffe et feu!

La prise du lave-vaisselle doit être accessible même quand l'appareil

est encastré pour que la maintenance puisse être faite en toute

Faire connaissance avec votre lave-vaisselle

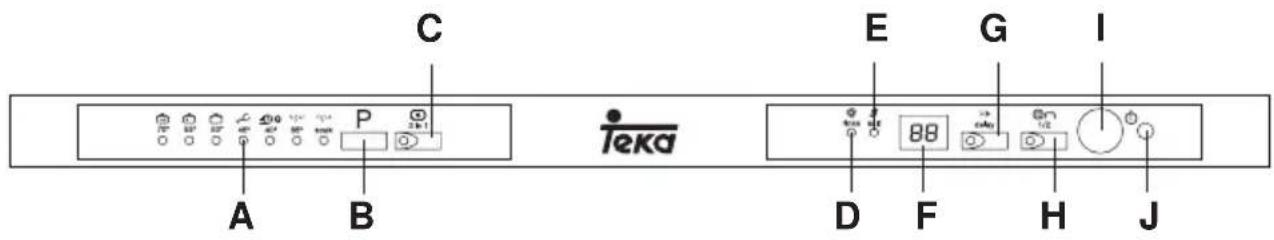

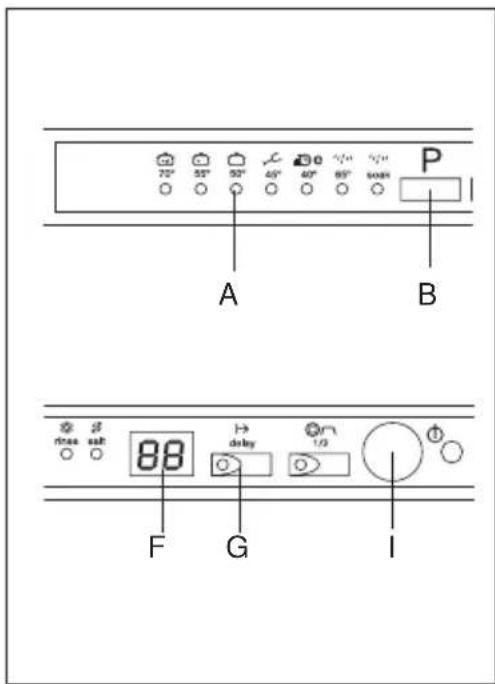

Premier plan (bandeau de commande)

Premier plan (l'intérieur)

Indicateur Temps réstantet durée

Touche Choix Programmes

Indicateur Programmes

A B C D E F G H I J Touche "3 in 1"

Indicateur de remplissage du

Indicateur de remplissage du sel

Touche "DEMI CHARGE"

Touche Départ différé

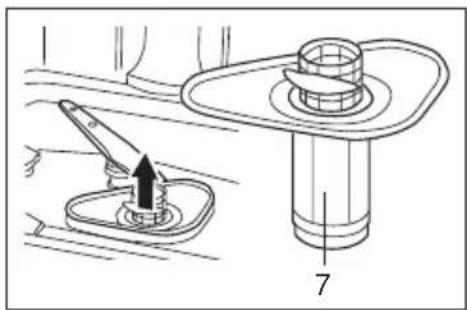

A C B EGI DHFJ Filtre de lavage

Distributeur de détergent et de liquide de rinçage

Bras d'aspersion inférieur

Troisième bras d'aspersion

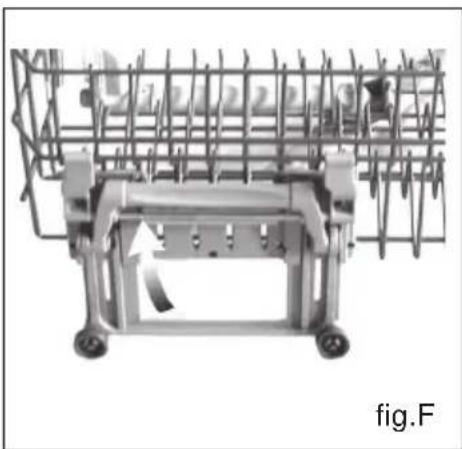

Réglage de la hauteur du panier

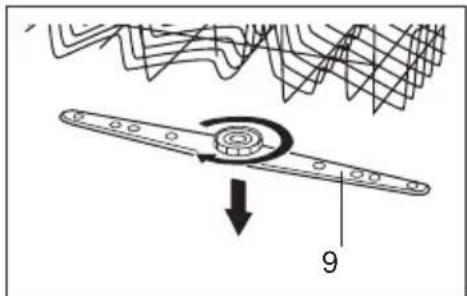

Bras d'aspersion supérieur

Bouchon du réservoir à selRemarque importante :

Afin d'éviter la formation de rouille, remplissez le distributeur de sel

juste avant de lancer un cycle de lavage.

Si l’indicateur “E” clignote il faut remplir le réservoir de sel.

Enlevez le panier inférieur, puis dévissez le bouchon du

distributeur de sel et enlevez-le.

Si vous remplissez le réservoir de sel pour la première fois,

remplissez-le d'eau.

Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et

versez 2kg de sel environ. Il est normal qu'une petite

quantité d'eau s'échappe du distributeur de sel.

Revissez soigneusement le bouchon.

Comment remplir le réservoir de sel ?

Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaisselle est

dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet appareil est équipé d'un système d'adoucissement spécial qui utilise un sel spécialement conçu

pour éliminer le calcaire et les minéraux présents dans l'eau.

Comment remplir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaisselle. Le réservoir de sel est situé en dessous du

panier inférieur et doit être rempli de la manière suivante :

Réglage de la quantité de sel

Le lave-vaisselle est conçu de manière à ce que vous puissiez régler

la quantité de sel nécessaire, en fonction du degré de dureté de

l'eau de votre habitation. Ceci, afin de permettre d'optimiser et

d'adapter la quantité de sel utilisée lors de chaque lavage en limitant

celle-ci au minimum. Adressez-vous à votre société locale de distri-

bution de l'eau pour connaître la classe de dureté de votre zone.

Pour régler la quantité de sel nécessaire, procédez de la façon

Dévissez le bouchon du réservoir de sel.

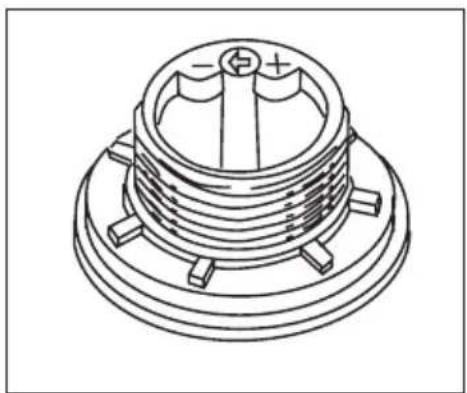

Le réservoir de sel est doté d'une rondelle sur laquelle figure

une flèche (voir la figure ci-contre).

Au besoin, tournez la rondelle dans le sens inverse des aiguilles

d'une montre, de la position "-" vers la position "+", en fonction

du degré de dureté de l'eau.

0 - 10 0 - 17 0 - 1,7

Comment remplir le liquide de rinçage?

Ce produit permet de faire briller votre vaisselle et facilite le séchage sans laisser de traces. Le distributeur

de liquide de rinçage est situé sur la paroi intérieure de la porte. Remplissez-le au bout de 80 lavages

(ou lorsque l’indicateur de niveau de liquide de rinçage clignote - sur les modèles qui en sont équipés).

Comment remplir le distributeur de

Pour ouvrir le distributeur de liquide de rinçage, tournez le

bouchon "1" dans le sens inverse des aiguilles d'une montre

et remplissez le distributeur en veillant à ne pas faire

déborder le liquide. Vous pouvez régler la quantité de liquide

de rinçage nécessaire en tournant la vis de réglage "2",

située en dessous du bouchon "1", à l'aide d'un tournevis.

Il existe 6 positions de réglage; la position 3 correspond à

la quantité normale.

Remarque importante : Une quantité de liquide de rinçage correctement dosée améliore le séchage.Si vous constatez des gouttes d'eau ou des taches sur votre vaisselle, ilconvient de régler le dosage sur une position supérieure.Si les assiettes présentent des striures blanches, réglez le dosage sur uneposition inférieure. Si l’indicateur de niveau du liquide de rinçage “D” s’allume

il faut remplir du liquide de rinçage.

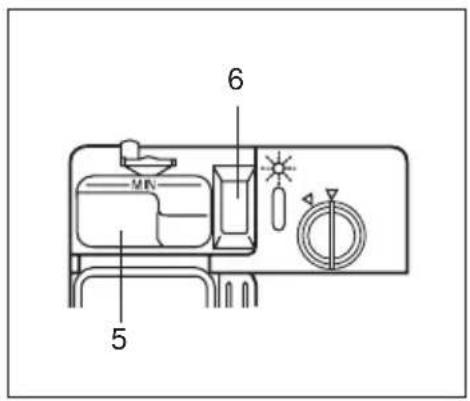

Détergent et liquide de rinçage

Utilisez exclusivement un détergent spécial pour lave-

vaisselle. Remplissez le distributeur de détergent avant de

lancer un nouveau cycle de lavage, en respectant les in-

structions fournies dans le "Tableau des programmes." Le

distributeur de détergent est situé sur la paroi intérieure de

L'utilisation de tablette est possible mais ce lave-vaisselle

est conçu pour obtenir un résultat optimal avec des

détergents en poudre ou liquide.

Comment remplir le distributeur de

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords

de celui-ci en éliminant toute trace de détergent.

Pour ouvrir le couvercle "3" du distributeur, appuyez sur

Versez le détergent destiné au cycle de lavage dans le

Versez le détergent destiné au prélavage dans le

Dès que vous avez rempli le distributeur de détergent,

refermez le couvercle et appuyez jusqu'à ce que vous

entendiez un déclic.

Vaisselle inadéquate

Nous déconseillons de laver au lave-vaisselle: Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec letemps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températres régnantdans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décors délicats, en particulier lespièces de vaisselle anciennes impossibles à renouveler. Ces décors anciens n'ont pas été prévus pourle lave-vaisselle.Autres pièces inadaptées: pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et enétain. Les décors en verre, les pièces en aluminium et en argent peuvent se décolorer et pâlir au lavageen lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil.Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables aulave-vaisselle. Recommandation N’achetez désormais que de la vaisselle dont le fabricant confirme son adéquation au lave-vaisselle. Remarque: Ne lavez jamais au lave-vaisselle les pièces de vaisselles salies pardes cendres, de la cire, de la graisse minérale ou de la peinture. Verres et vaisselle endommagés

Recommandation: Nature et processus de fabrication du verre.Composition chimique du détergent.Température de l'eau et durée du programme sur le lave-vaisselle.Utilisez des verres et de la porcelaine déclarés inaltérables au lave-vaisselle par son fabricant.Utilisez un détergent dont l'emballage mentionne qu'il ménage la vaisselle. Consultez les fabricantsde détergent.Sélectionnez un programme de courte durée et ayant la plus basse température possible.Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plusrapidement possible une fois le programme terminé.12

Comment remplir votre lave-vaisselle

Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui compromettrait les résultats de lavage.Si des aliments carbonisés et par conséquent très difficiles à détacher sont présents dans le fond de vos cocottes etcasseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles delavage supplémentaires.Tirez le panier vers vous afin de faciliter le chargement de la vaisselle. Comment utiliser le panier inférieur Nous vous conseillons de ranger les articles nécessitant un lavageplus puissant sur le panier inférieur : cocottes, casseroles, couvercles,plats de service et saladiers, comme représenté dans la figure de droite.Il est recommandé de ranger les plats de service et les couvercles surles côtés du panier afin de ne pas entraver la rotation du brasd'aspersion supérieur.Rangez toujours les cocottes, saladiers, etc. en les retournant (voirla fig.D).Rangez les cocottes profondes en les inclinant pour permettre àl'eau de s'écouler. Les particularités de support inférieures replient des rangées

de dent (voir la fig.E) sont pour que plus grand ou plus de

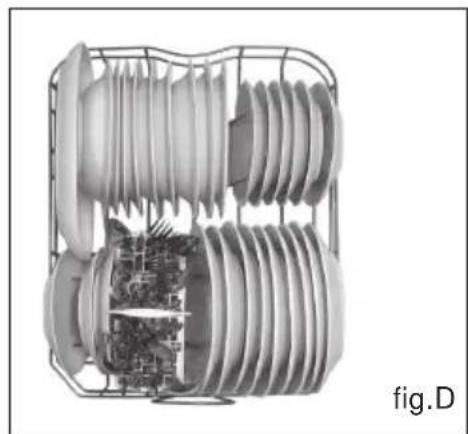

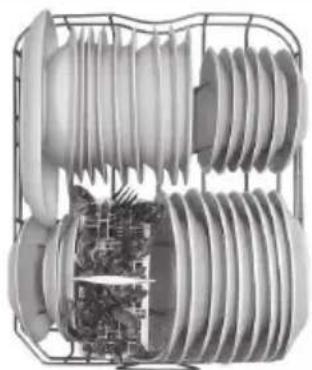

vaissailles puissent être chargé. fig.DCharge normale Avertissement:

Les couteaux et d’autres outils pointus

doivent être mis dans le panier avec leur

point vers le bas ou placés horizontalement.

Appuyez les verres hauts et les verres à pied contre le bord de

l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bols se rangent sur l'étagère

du haut. Vous pouvez faire basculer l'étagère dans les deux

sens(voir la fig.G).

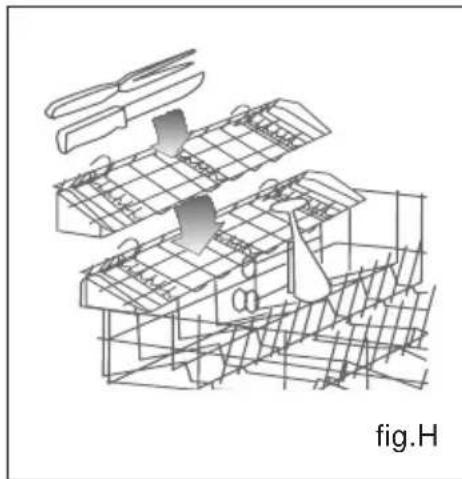

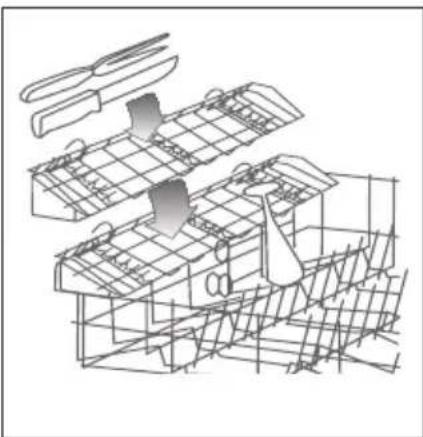

Les agrafes de support de couteau sur le côté du panier

supérieur vous permettent de laver les grands couteaux pointus

séparément et vous évitent de vous blesser (voir la fig.H).

fig.F Le panier supérieur est conçu pour recevoir de la vaisselle plus

fragile et légère telle que verres, tasses à café et à thé,

saucières, de même que des assiettes, de petits bols et des

casseroles peu profondes (si elles ne sont pas trop sales).

Installez la vaisselle et les ustensiles de cuisson de façon à

ce qu'ils ne puissent être déplacés par le jet d'eau.

Le panier supérieur peut être réglé en hauteur (voir la fig.F).

Comment utiliser le panier supérieur

Ajustez le panier supérieur à un niveau plus haut et vous

aurez plus d'espace pour charger des casseroles et plats

plus grands dans le panier inférieur.14

Tableau des programmes

Prélavage à l'eau chaude.

Lavage prolongé à 70°C.

Rinçage à l'eau froide.

Rinçage à l'eau chaude.

Prélavage à l'eau chaude.

Lavage prolongé à 55°C.

Rinçage à l'eau froide.

Rinçage à l'eau chaude.

Prélavage à l'eau chaude.

Lavage prolongé à 50°C.

Rinçage à l'eau froide.

Rinçage à l'eau chaude.

Lavage rapide à 40°C.

Rinçage à l'eau chaude.

Lavage rapide à froid pour

éviter que des résidus

d'aliments ne sèchent sur

Rinçage à l'eau froide.

Rinçage à l'eau chaude.

Passer la vaisselle sous le robinet

si elle doit séjourner plusieurs jours

dans le lave-vaisselle avant le

Rinçage à l’eau chaude à

Vaisselle à rincer et à sécher

Valeurs mesurées en laboratoire, conformes à la norme européenne EN 50242.

Sélection du programme

Le type de vaisselle, la quantité et l’état des résidus alimentaires vous permettent, en consultant le

tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des

En présence de vaisselle mixte comportant de nombreux résidus alimentaires très adhérents, vous

aurez besoin du programme « Normal» .

Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfèrent à des conditions normales.

Les paramètres suivants:

Quantités variables de vaisselle

Température d’arrivée de l’eau

pression dans les conduites d’eau

Température ambiante

ariations de la tension secteur

Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d’eau...)

Mise en service de l’appareil

Ouvrez le robinet d’eau.

Appuyez sur la touche “I” pour mettre en service

Appuyez sur la touche “B” ,l’indicateur de programme

“A” clignote et l’indicateur du temps restant “F” indique

la durée du programme.

Après la fermeture de la porte l’indicateur “A” brille et

le lave-vaisselle emet un signal sonore, le programme

Interruption d’un programme

Ouvrez la porte. Attention, il se peut que l’eau éclabousse et coule de l’appareil. Attendez que le bras

d’ aspersion se soit immobilisé avant d’ouvrir la porte en grand.

Si la porte est ouverte’un signal sonore retentit 10 fois toutes les 30 secondes.

Si le lave-vaisselle est raccordé à l’eau chaude ou s’il a déjà chauffé et que vous avez ouvert la porte,

laissez-la d’abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s’ouvrir toute seule sous l’effet de la dilatation.

Six signaux sonores indiquent la fin du programme et tous les indicateurs de programme s’allument.

Mise hors service de l’appareil

Quelques minutes après la fin du programme:

Eteignez l’appareil en appuyant sur la touche “I” .

Une fois la vaisselle refroidie, retirez-la.

Après la fermeture de la porte l’indicateur du départ différé brille, l’indicateur du départ différé “F”

clignote et décroit. Le programme démarre à l’heure désirée et l’indicateur “G” s’éteigne.

Sélection du Départ différé

Vous pouvez retarder le démarrage du programme de 24 heures maximum, par périodes d’une heure.

Mettez en route l’appareil.

Appuyez sur la touche de programme “B” pour choisir le programme désiré.

Appuyez sur la touche départ différé “G” ,l’indicateur du départ différé “F” clignote et l’indicateur du

temps différé montre “ ”.

Appuyez sur la touche départ différé “G” autant des fois jusqu’à ce que l’affichage numérique montre

le départ différé désiré.

Pour annuler le départ différé,appuyez autant des fois sur la touche du départ différé jusqu’à ce que

l’indicateur du temps différé “F” s’éteigne.

A F G I H B Bouton “1/2 charge”

Ce bouton ( voir “vue de près (bandeau de commande) lettre “H”) permet de laver uniquement dans un

des paniers s’il n’y a pas suffisamment de vaisselle pour effectuer un chargement complet. Vous ferez

ainsi des économies d’eau et d’électricité.

Pour séléctionner la “1/2 charge” panier supérieur:

Choisissez le programme (voir ”Mise en service de l’appareil”).

Appuyez sur la touche 1/2 charge “ H ” l’indicateur 1/2 charge clignote.

5 secondes après la fermeture de la porte le programme se met en route automatiquement.

Pour annuler la 1/2 charge, appuyez autant de fois sur la touche “ B ”, jusqu’à ce que l’indicateur du

temps différé s’éteigne.

- Veuillez adapter la quantité du détergent à la 1/2 charge.CB La fonction 3 en 1

Quand vous utilisez des produits combinés 3 en 1, les témoins du produit de rinçage et du sel deviennent

superflus. Il sera donc préférable de désactiver la fonction aide rinçage. Veuillez noter que certains

lave-vaisselle seulement sont dotés de cette option et changent en mode dureté d'eau minimale.

Si vous optez pour un système de détergent standard, nous conseillons de:

1. Remplir les compartiments du sel et du produit de rinçage.

2. Régler la dureté de l'eau à la position maximale et exécuter trois cycles normaux avec le lave-vaisselle

3. Reconfigurer la dureté de l’eau en fonction des conditions présentes dans votre région (conformément

Ne posez pas les tablettes dans le panier à couverts, cela donnera

un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur

Si le bouton du lave vaisselle (on/off) s’eteint ou une fuite d’eau arrive tandis que le programme de

lavage choisi est actif, le programme n’est pas annul. Les commandes sont utilisees par un micro

dispositif de processeur afin de retenir l’information sur le programme de lavage choisi. Une fois que

l’appareil est de nouveau actionné (on/off) le lave-vaisselle reprendra le cycle la ou il aété interrompu.

Pour modifier ou annuler le court d’un cycle de lavage (porte restee ouverte) il est necessaire de

remettre la precedente programmation en appuyant le selecteur de programme “B” pendant un duree

de 3 secondes minimum et entendrer un bruit sonore assez court de signal d’arret.

frComment maintenir votre lave-vaisselle en bon état de fonctionnement

Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à

l'intérieur de l'appareil.

Débrancher l'appareil

Débranchez toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez en aucun cas de

solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de

Pour enlever les taches ou salissures présentes sur la surface intérieure de votre appareil, utilisez un

chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien

spécifique pour lave-vaisselle.

Comment déplacer votre appareil

Si vous devez déplacer votre appareil, veillez à le laisser dans la position verticale. Si cela est absolument

nécessaire, il peut éventuellement être posé sur le dos.

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des

facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec

une éponge pour éviter cet inconvénient.

Ne laissez pas la porte ouverte puisqu’elle risque de vous trébucher.

En cas d'absence prolongée, il est conseillé de lancer un cycle de lavage à vide, de débrancher l'appareil,

de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette

précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à

l'intérieur du lave-vaisselle.

Contrôlez l’indicateur de manque de sel “ E ” . Rajoutez du sel

spécial si nécessaire.

Sur le bandeau, vérifiez l’indicateur “ D ” de remplissage du

liquide de rinçage. Rajoutez-en le cas échéant

Les filtres“ 7,8 ” empêchent les souillures grossières contenues

dans l’eau de rinçage de s’approcher de la pompe.

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez

de l’argent et de l’énervement. Pour cette raison, examinez de temps en temps soigneusement l’intérieur

de votre lave-vaisselle.

Etat général de l’appareil

Vérifiez si le compartiment de lavage présente des dépôts de graisse et de tartre.

Si vous trouvez de tels dépôts:

Lavez la machine à fond avec du détergent.

Apès chaque rinçage, vérifiez si les filtres présentent des

résidus alimentaires;le cas échéant, nettoyez-les.

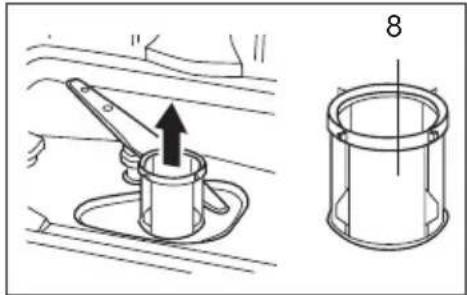

Après avoir détaché le microfiltre “ 7 ” , vous pouvez extraire

l’ensemble filtrant “ 8 ”. Enlevez les résidus puis nettoyez

les filtres sous l’eau courante.

Remettez l’ensemble filtrant “ 8 ” en place puis remettez le

Vérifiez si des résidus alimentaires bouchent les buses de

sortie des bras pivotants d’aspersion.

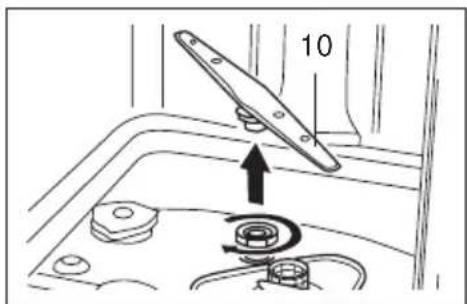

Le cas échéant, soulevez le bras rotatif inférieur“ 10 ”.

Dévissez le bras rotatif supérieur “ 9 ”.

Nettoyez les bras rotatifs sous l’eau du robinet.

Faites réencranter le bras rotatif inférieur et revissez le bras

Bras pivotants d’aspersion

Le tartre et les impuretés en suspension dans l’eau de vaisselle

peuvent boucher les buses; les dépôts risquent, eux, de bloquer

les bras pivotants d’aspersion “ 9 ” et “ 10”.

D ERemédier soi-même aux petites pannes L’expérience montre que la plupart des dérangements survenant à l’usage quotidien peuvent êtresupprimés sans avoir à appeler le service aprè-vente. Ceci économise évidemment des frais et remetrapidement l’appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à trouver les causesdes dérangements Détection des pannes

...à la mise en service

L’appareil ne démarre pas Fusibles de la maison grillés.Fiche mâle de l’appareil débranchée de la prise secteur.Porte de l’appareil incorrectement fermée.Touche de programmation pas enfoncée.Robinet d’eau pas ouvert.Filtre du flexible d’arrivée d’eau bouché.- Le crible se trouve sur le raccord de l’Aquastop et du flexible d’arrivée d’eau. Attention Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s’assortissent d’un risque de dégâtsconsidérables et peuvent mettre en danger la vie de l’utilisateur. ...sur l’appareil

Si “ ” (F) clignotent:

Contrôlez si: la porte est fermée correctement. 22

F F le tuyau de vidange est disposé trop bas. Si “ ” (F) clignotent:

le tuyau de vidange n'est ni écrasé ni plié.

le tuyau de vidange est disposé trop haut.

Si toutes ces contrôles sont realisés et toute fois l’erreur persisterait, veuillez mettre

hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le

lave-vaisselle ne fonctionne toujours pas et/ou que le probléme persiste, adressez-vous

à votre Service Après-vente le plus proche en indiquant :

le type d'appareil et le numéro du modèle (Mod...) ainsi que le numéro de série (S/N...),qui figurent

sur la plaque signalétique située sur la paroi intérieure de la porte.

Le bras pivotant d’aspersion inférieur tourne difficilement

Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartiment à détergent refuse de se fermer

Compartiment de dosage excessivement rempil.

Mécanisme bloqué par des restes de détergent collés.

Les indicateurs de contrôle ne s’éteignent pas après le lavage

Interrupteur principal encore en service.

Après le lavage, des restes de détergent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l’avez rempli. Ne versez le détergent que

dans le réservoir sec.

Si “ ” (F) clignotent:

le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation

est raccordé correctement ;

l'alimentation en eau de votre habitation n'a pas été coupée et que

la pression est suffisante ;

le tuyau d'alimentation n'est ni écrasé ni plié;

le filtre du tuyau d'alimentation n'est pas obstrué.

le tuyau de vidange est disposé trop bas.

L’eau ne s’écoule pas à l’égout en fin de programme

Flexible de vidange bouché ou plié.

Pompe de vidange bloquée.

Les filtres sont bouchés.

Le programme n’est pas encore terminé. Attendez la fin du programme.

Production inhabituelle de mousse

Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinçage.

L’appareil s’arrête pendant le lavage

Alimentation en eau coupée.

Bruits de percussion pendant le lavage

Le bras pivotant d’aspersion percute des pièces de la vaisselle.

Cliquets pendant le lavage

Pièces de vaisselle incorrectement rangées.

Les vannes de remplissage émettent un bruit de claquement

Ceci est dû au tracé de la conduite d’eau domestique et n’influe aucunement sur le fonctionnement

de la machine. Aucun remède possible.

Du produit de rinçage répandu peut conduire à une formation excessive de mousse lors du proces-

sus de rinçage suivant, c’est pourquoi enlevez le produit de rinçage répandu avec un chiffon.

...vaisselle mal lavée

Des résidus alimentaires adhèrent contre la vaisselle

Vaisselle mal rangée, les jets d’eau n’ont pas pu atteindre ses surfaces.

Panier excessivement rempli de vaisselle.

Les pièces de vaisselle se touchent.

Vous n’avez pas mis assez de détergent.

Vous avez choisi un programme de lavage pas assez puissant.

Une pièce de vaisselle a empêché la rotation du bras pivotant d’aspersion.

Des résidus alimentaires obstruent les buses du bras pivotant d’aspersion.

Les filtres sont bouchés.

Filtres incorrectement installés.

Pompe de vidange bloquée.

frVous n’avez pas versé assez de détergent.

Le détergent a un effet blanchisant insuffisant. Utilisez un détergent avec agent de blanchiment

Les pièces en plastique se décolorent

Vous n’avez pas versé assez de détergent.

Quantité de liquide de rinçage réglée trop faible.

Vous n’avez pas versé de sel spécial dans l’appareil bien que l’eau soit très dure.

L’adoucisseur d’eau est réglé trop bas.

Vous n’avez pas correctement vissé le couvercle du réservoir de sel.

Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile

Vous avez choisi un programme sans séchage.

Vous avez réglé le liquide de rinçage sur une trop faible quantité.

Vous avez sorti la vaisselle trop tôt.

La vaisselle ne sèche pas

Vous avez réglé le liquide de rinçage sur une trop faible quantité.

Les verres n’étincellent pas

Le détergent a un effet blanchissant insuffisant.

Température de lavage réglée trop basse.

Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées

Couverts imparfaitement inoxydables.

Teneur en sel de l’eau de lavage excessive.

Traces de rouille sur les couverts

Vous avez versé un détergent inapproprié.

Ces verres ne sont pas lavables au lave-vaisselle.

Les verres prennent un voile opaque et décolorent.

Les revêtements indésirables refusent de partir

Le dosage du liquide de rinçage est réglé trop élevé.

Les verres et les couverts présentent des stries, les verres prennent un aspect

- Couvercle du réservoir de sel pas vissé à fond.

- Vous avez répandu trop de sel lors du remplissage de son réservoir.

frCaractéristiques techniques

Pression de l'eau dans les conduits

Tension d'alimentation

Puissance absorbée totale

Intensité maximale du courant

Remarque concernant la mise au rébut

Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respectueuse de

l’environnement permet de récupérer de précieuses matières premières.

Lorsque l’ancien appareil a fini de servir, débranchez sa fiche mâle de la prise de courant, sectionnez

son câble d’alimentation puis retirez-le avec la fiche.

Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s’enferment accidentellement à

l’intérierur de l’appareil et risquent leur vie.

Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les

matériaux constitutifs de l’emballage sont compatibles avec l’environnement et recyclables.

Aidez-nous à éliminer l’emballage dans le respect de l’environnement.

Ne laissez pas les enfants jouer avec l’emballage et les pièces qui le constituent.

Ils risquent de s’étouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage où rapporter l’ancien appareil et l’emballage,

veuillez consulter votre revendeur ou l’administration de votre municipalité.27

Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par

exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles

Si le panier supérieur est réglable en hauteur, installez-le dans la position supérieure.

S’il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré

de salissure, le type de vaisselle et de couvert, contactez le fabricant de l’appareil avant le commencement

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaisselle selon cette norme

Exemple de rangement: fig. 1, 2 et 3

Contenance: 12 couverts standard

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rinçage: 5

DS: Interrupteur porte

WS: Interrupteur niveau d'eau

DP: Moteur pompe de vidange

DV: Réservoir de sel et liquide

SLV: Vanne de guidage

SV: Vanne adoucisseur

OS: Interrupteur débordement

IV: Vanne admission d'eau

WP: Moteur pompe de cyclage

TL: Limitateur température

HE: Elément chauffant

SSS: Interrupteur niveau bas sel

SRS: Interrupteur niveau bas liquide

TS: Capteur température

Le symbole sur le produit ou son emballage indique que ce produit ne peut être

traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné,

se chargeant du recyclage du matériel électrique et électronique. En vous assurant que

ce produit est éliminé correctement, vous favorisez la prévention des conséquences

négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un

traitement inapproprié des déchets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact

avec le bureau municipal de votre région, votre service d’élimination des déchets

ménagers ou le magasin où vous avez acheté le produit.1

A C B EGI DHFJ Cestello superiore
