MANUAL DE USUARIO DW6 42 FI TEKA
Manual de Uso y Mantenimiento
Adicionar abrilhantador 9
Detergente 10
Loiça não apropriada
D Indicador de falta de abrilhantador
Botão ON-OFF
E Indicador de falta de sal
J Indicador ON-OFF
Vista detallada (interior)
a Cesto superior
- o tubo de descarga está colocado na posição inferior.
F
Quando "F L" pisca.
Verificou se:
- o tubo de descarga está torcido ou dobrado.
- El tubo de descarga está colocado en la posición superior.
- El brazo está bloqueado por partículas o restos de comida.
- Demasiado detergente en el depósito.
- Mecanismo bloqueado por residuos de detergente.
Ruido de golpeo de las válvulas de llenado.
- En las máquinas de integración total, que posteriormente se instalen como máquinas de instalación libre, debe asegurarse que estas no caigan por no estar empotradas.

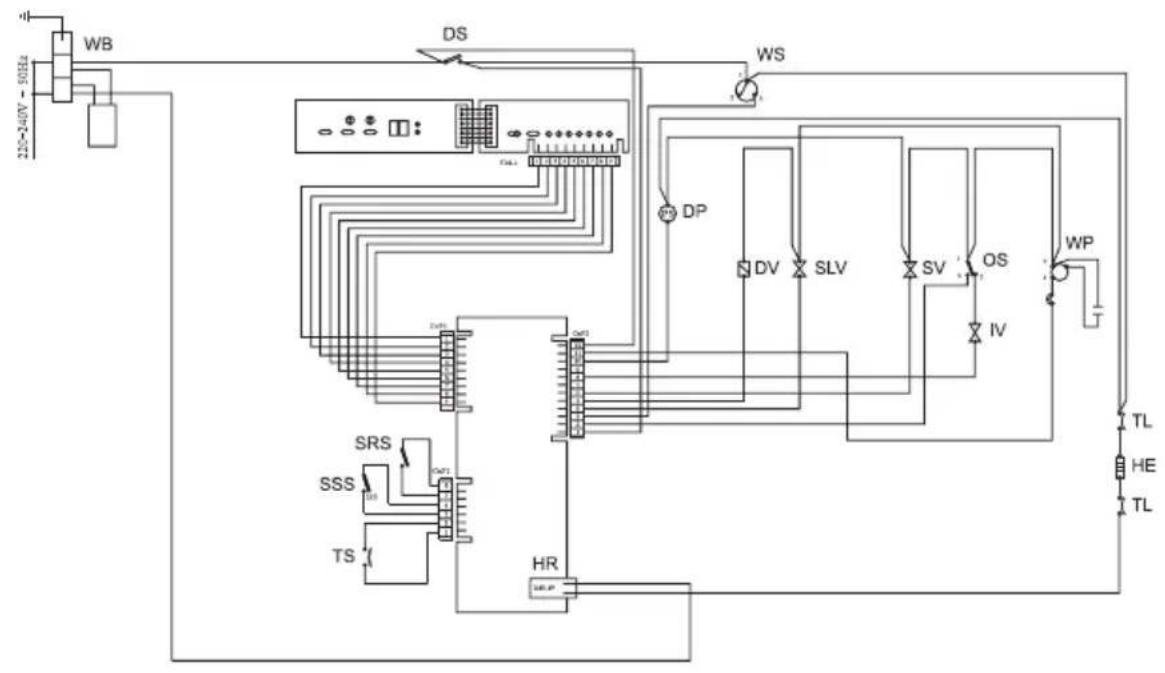

WS: Interruptor nivel de agua.
DP: Motor bomba de descarga.
DV: Cajón del detergente y del abrillantador.
SLV: Válvula de 2 vías.
SV: Válvula descalcificador.
OS: Interruptor de rebosamiento.
TL: Limitador de temperatura.
HE: Resistencia.
HR: Relé.
SSS: Interruptor de falta de sal
SRS: Interruptor de falta de abrillantador
TS: Sensor de temperatura

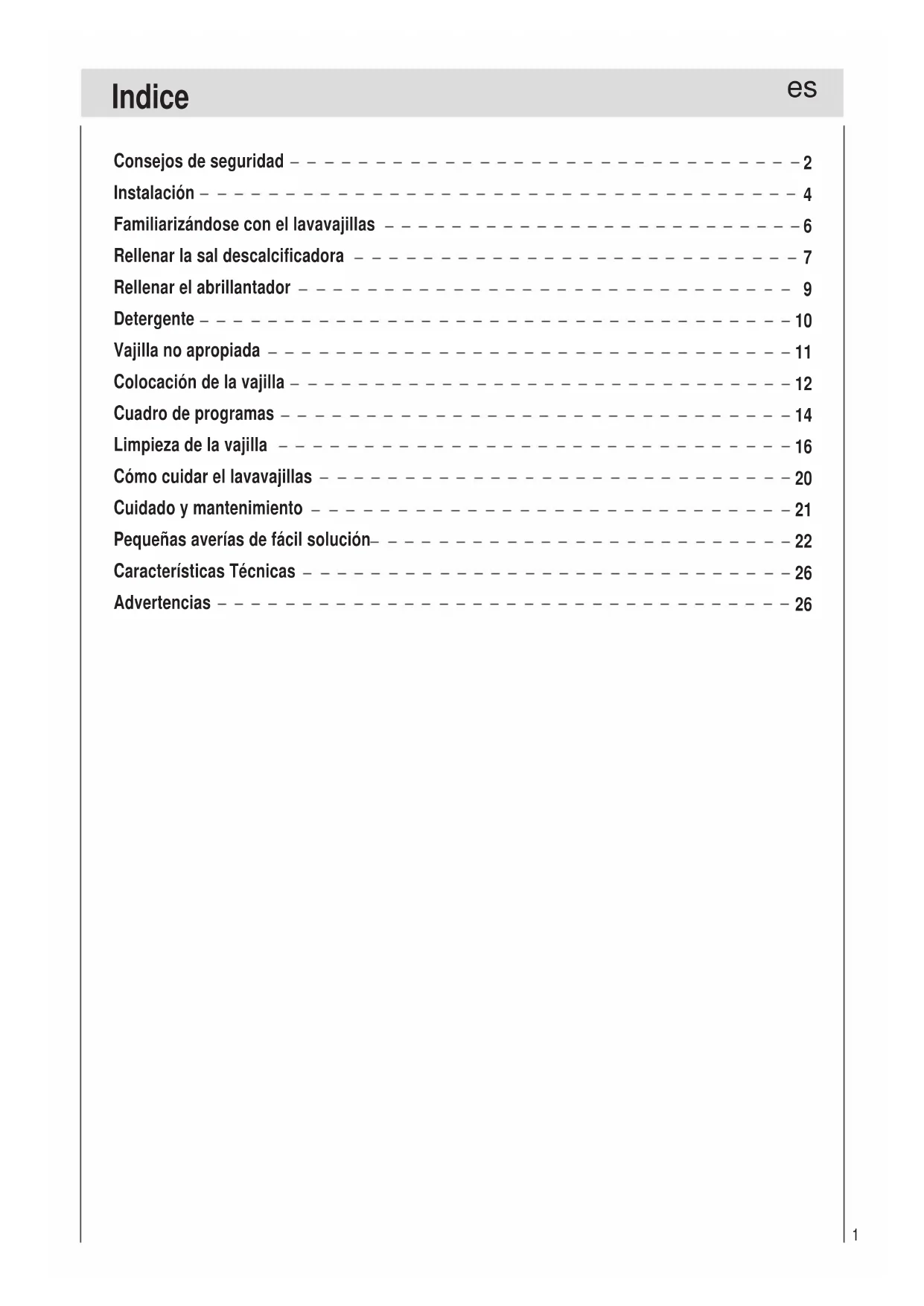

Consejos de seguridad 2 Instalación 4 Familiarizándose con el lavavajillas 6 7 9 Detergente 10 Vajilla no apropiada 11 Colocación de la vajilla 12 Cuadro de programas 14 Limpieza de la vajilla 16 Cómo cuidar el lavavajillas 20 Cuidado y mantenimiento 21 Pequeñas averías de fácil solución 22 26 Advertencias 26
Al ser suministrado el aparato
- Verifique inmediatamente el estado del embalaje del lavavajillas por si presentara daños o desperfectos debidos al transporte. No ponga en marcha un aparato en caso de presentar daños o desperfectos visibles. En caso necesario, consulte con el distribuidor.
- Elimine y evacue los materiales de embalaje según la prescripción legal nacional.
Antes de la instalación de la máquina
- Efectúe la instalación y la conexión del aparato a la red eléctrica según las instrucciones de instalación y montaje.
- Durante los problemas de montaje del aparato, este debe permanecer desconectado de la red eléctrica.
- Cerciórese de que la instalación eléctrica de su vivienda dispone de una toma a tierra debidamente instalada.
- Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato. No conecte nunca el aparato a la red eléctrica a través de un cable de prolongación.
- Los lavavajillas encastrables o integrables solo deben montarse bajo placas encimeras de una sola pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad.
- Tras el montaje del aparato, el enchufe de este debe ser accesible.
- La caja de plástico que se encuentra en la toma de agua del lavavajillas incorpora una electroválvula. En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. ¡No corte la manguera ni sumerja la caja de plástico en el agua! No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación.
- El lavavajillas sólo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina.
- Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie. No sentarse ni subirse encima de la puerta del lavavajillas: el aparato podrá volcar.
- El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal. No introducir ni agregar jamás disolventes en el lavavajillas. ¡Existe peligro de explosión!
- Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡Existe peligro de que se produzcan fugas de agua! No toque la resistencia durante o después del ciclo de lavado.
- Normas básicas que deben cumplirse al utilizar el aparato:
- No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados.
- No utilice alargadores ni tomas múltiples.
- Si el aparato no funciona correctamente o si es preciso realizar una operación de mantenimiento, desconecte el aparato del suministro eléctrico.
En caso de haber niños en el hogar
- Los niños y personas discapacitadas no deben utilizar el aparato. No permita que los niños jueguen con el aparato.
- Guarde el detergente lejos de los niños y mantenga a los niños alejados del lavavajillas cuando esté abierto.
En caso de avería
- En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado "Pequeñas averías de fácil solución". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica.
- Las reparaciones solo deben ser efectuadas por personal cualificado.
- Para evitar peligros eléctricos, en caso de avería en la toma de corriente (enchufe), este debe ser sustituido únicamente por el fabricante, el Servicio Técnico o personal cualificado.
- Para mantener el rendimiento y la seguridad de este aparato, recomendamos:
- llamar al servicio técnico autorizado por el fabricante.
- utilizar siempre piezas originales.
Desguace de la vieja unidad
- Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.
- Contribuya activamente a la protección del medio ambiente facilitando que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.
Voltaje peligroso
Advertencia:
Los niños podrán acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: sacar el enchufe de acometida, cortar el cable eléctrico y la toma de agua y eliminarlos. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar.
Colocación del aparato
Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para poder realizar la instalación.
Nivelación del aparato
Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2° . Si el aparato está nivelado, el rendimiento mejora.
Conexión del agua fría
Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la Fig. A).

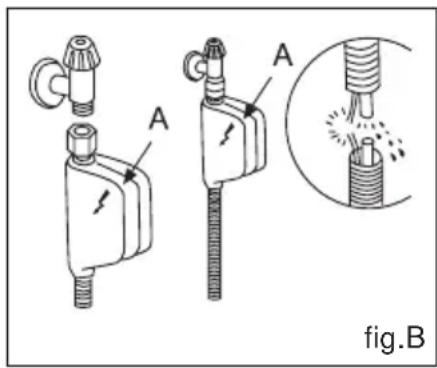

Algunos modelos están equipados con un "Aquastop" en el tubo de alimentación del agua (vea fig. B) donde se encuentra un microfiltro dentro del conductor.
Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deje correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede bloquearse la toma de agua y dañar el aparato.
Advertencia:
Use el nuevo tubo flexible suministrado. No reutilice el antiguo.
Protección contra inundaciones
Algunos modelos de lavavajillas están equipados con un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas debajo de la unidad. Si por casualidad se daña la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de la protección contra inundaciones, la caja "A" con el tubo flexible de alimentación debe estar conectada al grifo de suministro del agua como se muestra en la fig. B. No debe utilizarse ningún otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes eléctricas activas. Si la longitud del tubo flexible no alcanza para realizar una conexión correcta, sustitúyala por un tubo más largo. Este tubo flexible está disponible en el Servicio de Asistencia Técnica.

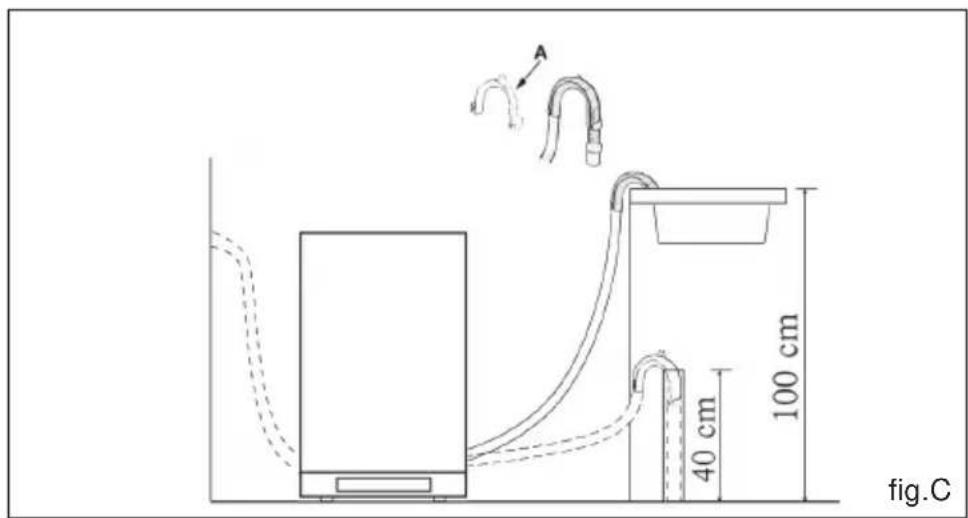

Conexión del tubo de desagüe
Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cm. o colóquelo en el fregadero y asegúrese de que no está torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. C). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm. y no debe sumergirse en el agua.
Atención:
Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua.
Conexión eléctrica
Una vez comprobado que el voltaje y la frecuencia de la vivienda y los de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el mayor voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una toma a tierra adecuada (la toma a tierra del aparato es obligatoria por ley).
Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares, ya que puede producir sobrecalentamientos y quemaduras.
Advertencia:
El enchufe de la máquina lavaplatos debe ser accesible cuando se instale de forma empotrada, así se facilitarán los futuros mantenimientos y reparaciones de la máquina.

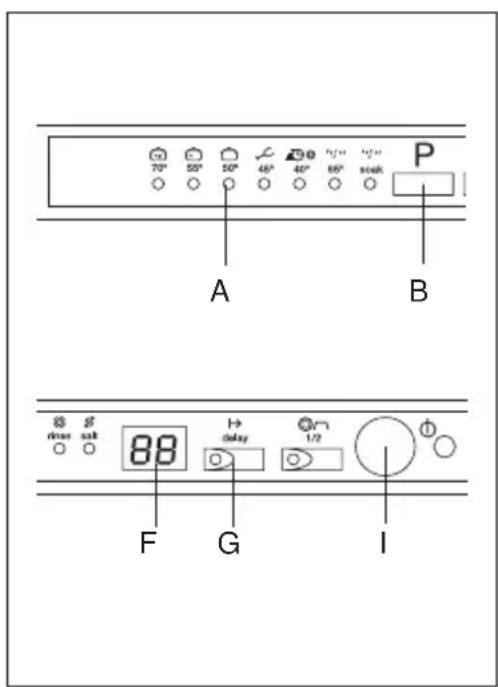

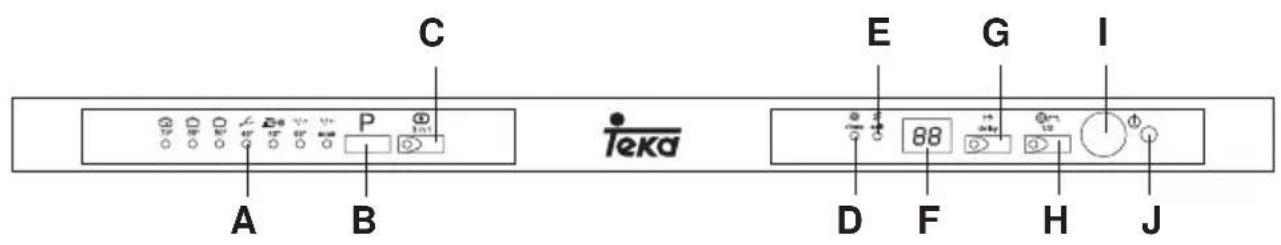

Primer plano (panel de control)
A Indicadores programas
F Indicador duración del programa
B Tecla de selección de programas
y programación diferida
C Tecla "3 en 1"
G Tecla programación diferida
D Indicador de falta de abrillantador
H Tecla "Media Carga"
E Indicador de falta de sal
Pulsador "ON-OFF"
J Luz indicadora "ON-OFF"

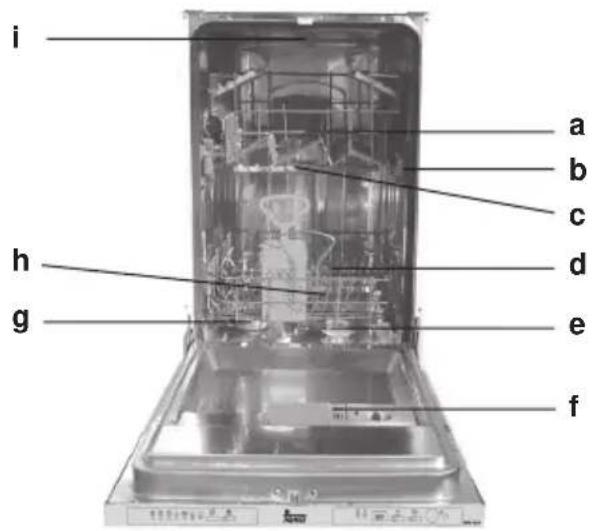

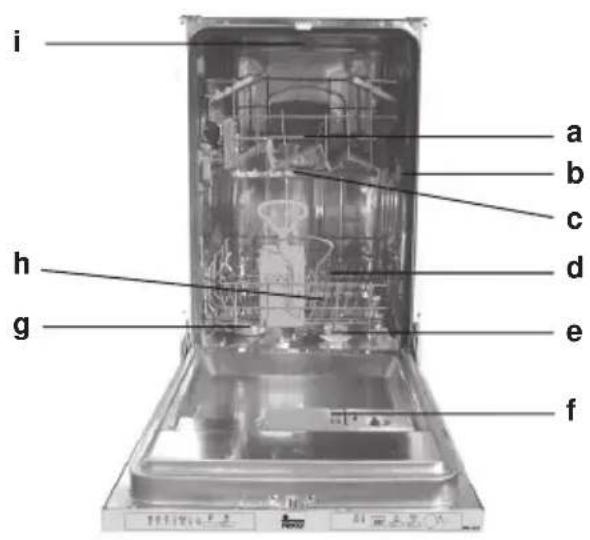

Primer plano (Interior)
a Cesto superior
f Distribuidor de detergente y abrillantador
b Adaptador de la altura del cesto
g Tapón del contenedor de sal
C Brazo aspersor superior

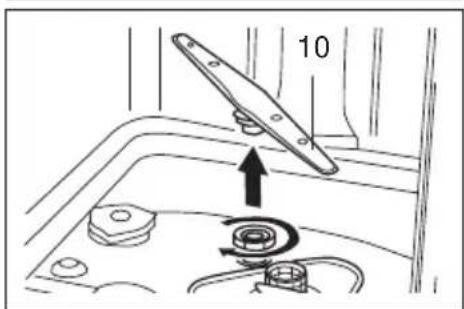

h Brazo aspersor inferior
d Cesto inferior
i Tercer aspersor

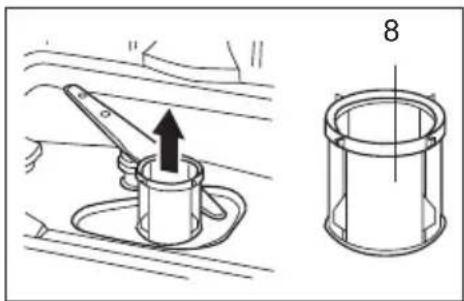

e Filtro de lavado
La sal
La dureza del agua varía según la localidad. Si en el lavavajillas entra agua dura, se formarán incrustaciones de cal sobre la vajilla.
Gracias a un descalcificador que utiliza una sal específica para lavavajillas, se eliminan las sales de calcio del agua.
Carga de la sal en el descalcificador
El depósito de sal está debajo del cesto inferior y se rellena de sal.
- Cuando el indicador "E" aparece, el depósito de sal se debe rellenar.
- Extraiga la cesta inferior, desenrosque y quite la tapa del depósito.
- Si está cargando el depósito por primera vez, llénelo de agua.
- Coloque el embudo suministrado con el equipo en el orificio e introduzca 2 kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito.
- Enrosque nuevamente la tapa con cuidado.
Importante:
Para evitar la formación de herrumbre, aconsejamos cargar la sal poco antes de comenzar un ciclo de lavado.
Regulación del consumo de sal
El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utilice, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al mínimo necesario.
Para la regulación, seguir las siguientes instrucciones:
- Aflojar el tapón del depósito de sal.
- En el collar del depósito se ha colocado una flecha (ver fig. a la derecha).
- Si es necesario, girar la flecha desde el signo "-" en sentido antihorario, hasta el signo "+" según la dureza del agua de alimentación.
Es aconsejable efectuar la regulación según el siguiente esquema:
| Dureza del agua | |
| Nivel | fH | dH mmol/l | Posición selector | Consumo sal (gramos/ciclo) | Autonoma (ciclos/2kg) |
| 1 | 0 - 10 0 | 17 0 - 1,7 | / | 0 | / |
| 2 | | | 1,8 - 4,41 | 8 - "4"410 - | 25 20 | 60 |
| 3 | 25 - 50 4 | 5 - 89 4,5 - 8,9 | MED | 40 | 40 |
| 4 | | >89>5 | 0 >8,9 | | 60"+" | 25 |
El abrillantador
Este producto hace que la vajilla quede más brillante y mejora el secado. El depósito del abrillantador está ubicado en la parte interior de la puerta;
Cuando el indicador de nivel bajo del abrillantador "D" aparece, el depósito del abrillantador se debe llenar.
Carga del abrillantador
Para abrir el recipiente es necesario girar la tapa "1" en sentido contrario a las agujas del reloj. Cuando vierta el abrillantador, evite que se derrame. Se puede regular la cantidad de producto suministrada accionando, con un destornillador, el regulador "2" colocado debajo de la tapa "1".
Hay 6 posiciones posibles, normalmente está colocado en la 3.
Importante:
La regulación del suministro del abrillantador permite mejorar el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.
El detergente
Use únicamente detergente especial para lavavajillas. El detergente se debe añadir antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en el "Cuadro de programas". El depósito del detergente se encuentra en la parte interna de la puerta.

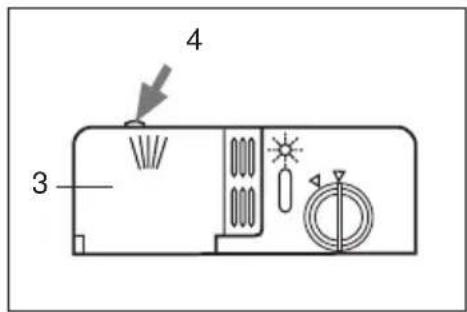

Carga del detergente
- Para abrir la tapa "3" presione el pulsador "4".
- El detergente para el lavado se introduce en la cubeta "5".
- El detergente para el prelavado se introduce en la cubeta "6".
- Después de verter el detergente, cierre la tapa presionando hasta que haga "click".
Atención: Para facilitar el enganche de la tapa, antes del cierre, elimine los restos de detergente caídos en los bordes de la cubeta.
La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:
Vajilla y cubiertos íntegramente de madera o que incorporen elementos de madera, dato que pueda perder su color; piezas pegadas con cola no resistentes a la acción del agua caliente; cristalería y jarrones decorativos o vajilla antigua o valiosa. Los decorados de estos objetos no son resistentes a la acción del lavavajillas.
Asimismo no son adecuados para el lavavajillas los elementos de material plástico no resistentes al agua caliente ni tampoco la vajilla de cobre o estaño. Los barnizados, como las piezas de aluminio y plata, pueden perder su tonalidad o perder el brillo. Cierto tipo de cristalería puede perder su brillo al cabo de repetidos ciclos de lavado. Asimismo no deben lavarse en el lavavajillas materiales con gran capacidad de absorción de líquidos como esponjas y paños.
Nuestro consejo:
Compre en el futuro solo vajilla y cubiertos explícitamente adecuados para el lavado en el lavavajillas.
Advertencia:
No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.
Daños en la cristalería y vajilla
Causas:
- Tipo y procedimiento de fabricación de la cristalería.
- Composición química del detergente.
- Temperatura del agua y duración del programa de lavado.
Nuestro consejo:
- Usar cristalería y vajilla de porcelana provistas por el fabricante con el distintivo «Resistentes a lavavajillas» o equivalente.
- Usar un detergente caracterizado como «suave» o «no agresivo». Consultar a este respecto con los fabricantes de detergentes.
- Seleccionar un programa de lavado de corta duración y la temperatura más baja posible.
- Con objeto de evitar daños en la cristalería y los cubiertos, aconsejamos retirarlos del lavavajillas lo más pronto posible, una vez concluido el programa de lavado.
Antes de colocar la vajilla en el lavavajillas, quite los restos más grandes de comida, para que no obstruyan el filtro, ya que se reduciría la eficiencia del lavado.
Si en los cazos y platos hay comida difícil de remover, lo mejor es remojarlos antes de lavar. Esto evitará la necesidad de lavados extra.
Extraiga la cesta para cargarla más fácilmente.

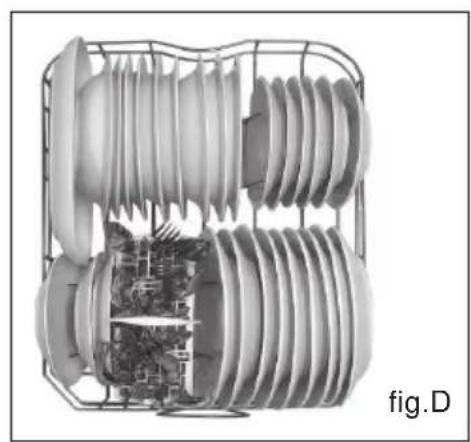

Cómo utilizar la cesta inferior
Proponemos que coloque la vajilla difícil de lavar, como cazuelas, platos, tapas, fuentes y tazones, en la cesta inferior, según la figura a la derecha.
Coloque las fuentes y las tapas en un lugar de la cesta para que no bloqueen el brazo aspersor.
- Las cazuelas y cuencos se deben de colocar con la abertura hacia abajo (vea la fig. D).
- Coloque las ollas hondas un poco inclinadas para que el agua pueda estar mejor.

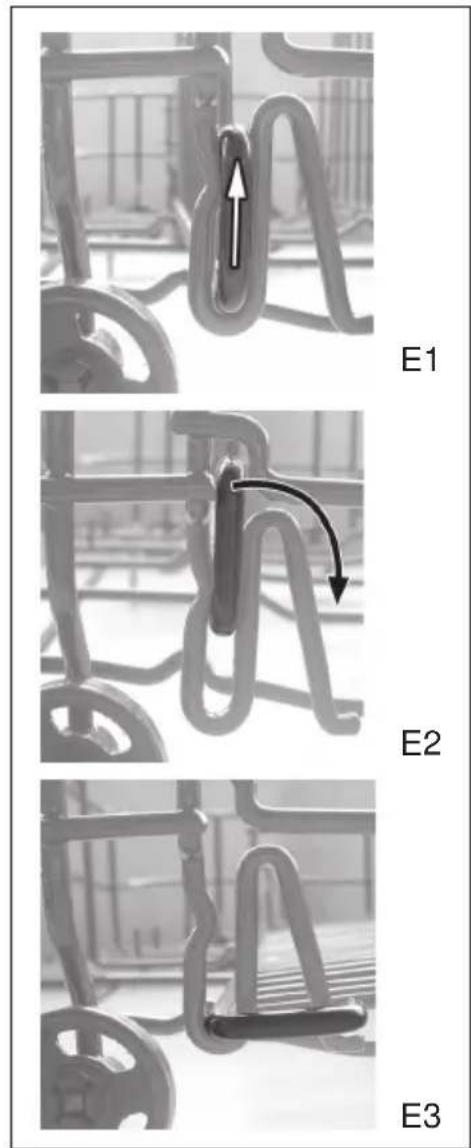

- Debajo del canasto inferior, hay una cesta de forma dentada (vea la fig. E), para que quepan más botes y platos.
Advertencia: Los cuchillos y otros utensilios con punta se deben de colocar con la punta hacia abajo en la cesta, o en una posición horizontal.

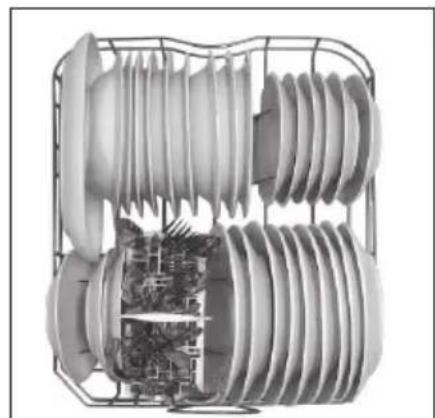

Carga normal de la vajilla

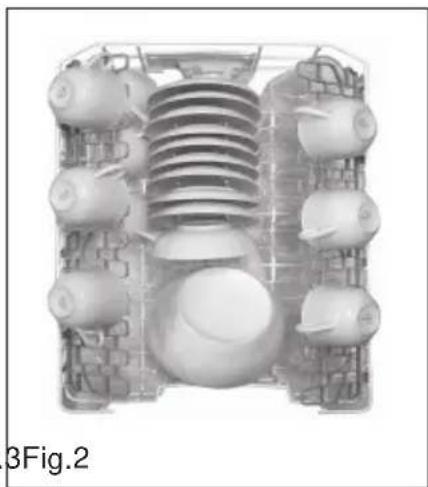

La cesta superior está diseñada para colocar la cubertería delicada y más ligera, como vasos de vidrio, tazas, platillos, platos, tazones y platos llanos (si no está muy sucios).
- Coloque bien la vajilla para que no se pueda mover por el efecto de los chorros de agua.

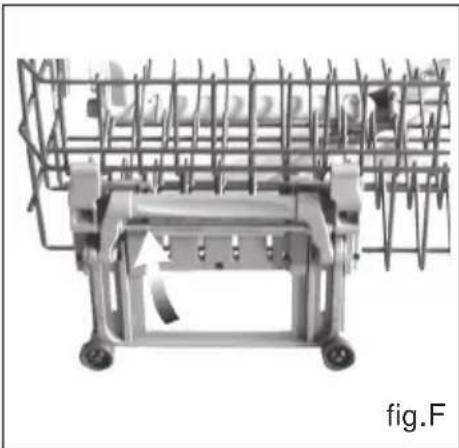

- La cesta para vajillas superior se puede subir y bajar mediante el control de los tapones laterales (vea la fig. F).
Ajuste la cesta superior al nivel más alto para tener más espacio para acomodar las cacerolas y bandejas más altas en la cesta inferior.

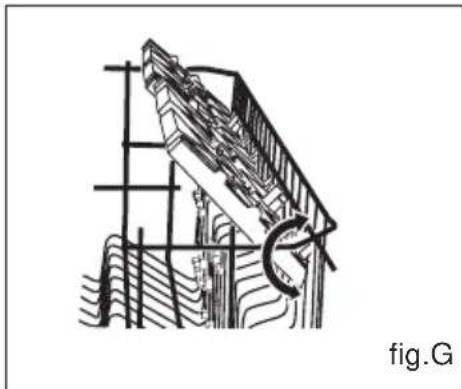

El estante de soporte
Coloque los vasos altos de vidrio y los objetos que tienen mangos largos en el estante de soporte, no contra otros objetos que se vayan a lavar.
Coloque los vasos de vidrio, tazas y tazones en la cesta extra para tazas. La cesta extra para tazas se puede girar hacia afuera o dentro según se desee (vea la fig. G).

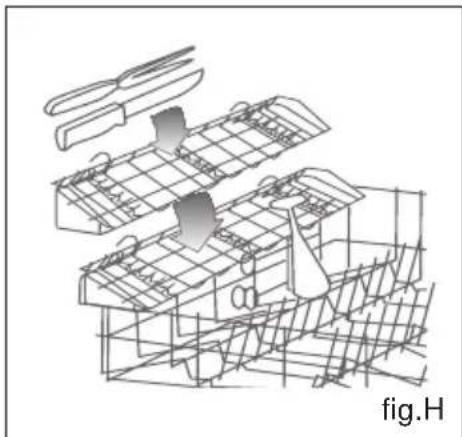

Portacuchillos
Esta bandeja está en un lugar del cesto superior. Puede lavar los cuchillos grandes y afilados independientemente para evitar daños (vea la fig. H).
| Programa de lavado | Tipo de vajilla por ejemplo porcelain, cacerolas, cubiertos, vasos, etc. | Tipo de los restos de comida | Cantidad de los restos de alimentos | Estado de los restos de alimentos | Descripción del ciclo | 1/2arga | 3 in 1 |
| 70°Intensivo | Poco sensible | Sopas, gratinados, salsas, patatas, pastas, arroz, huevos, alimentos fritos o asados | Gran calidad | fuertamente adheridos | Prelavado con agua caliente. Programa de lavado长大 a 70°C. Aclarado con agua fria. Aclarado con agua caliente. Secado. | - | ● |
| ● | ● |
| 55°Normal | Prelavado con agua caliente. Programa de lavado长大 a 55°C. Aclarado con agua fria. Aclarado con agua caliente. Secado. | - | ● |
| ● | ● |
| 50°Lavado Ligero (EN50242) | Mezclada | Sopas, patatas, pastas, arroz, huevos, alimentos fritos o asados | Poca calidad | Ligeramente adheridos | Prelavado con agua caliente. Programa de lavado长大 a 50°C. Aclarado con agua fria. Aclarado con agua caliente. Secado. | - | ● |
| ● | ● |
| 45°Cristalería | Café, pasteles, leche, embutido, chorizo, bebidas frías, ensaladas | Muy pocacantidad | Ligeramente adheridos | Lavado a 45°C. Aclarado con agua fria. Aclarado con agua caliente. Secado. | - | ● |
| ● | ● |
| 40°Rápido | Programa de lavado corto a 40°C. Aclarado en frío.. | - | - |
| ● | - |
| 65°Aclarados | Vajilla que sólo nécessita aclararse y secate | Aclarado con agua caliente a 65°C Secado. | - | - |
| ● | - |
| soak Remoyo | Roviado de la vajilla en caso de encontrarse almacenada está du- rante various días en el lavavajillas antes de su limpieza. | Lavado corto en frío para evitar que se peguen los restos de comida en la vajilla. | - | - |
| ● | - |

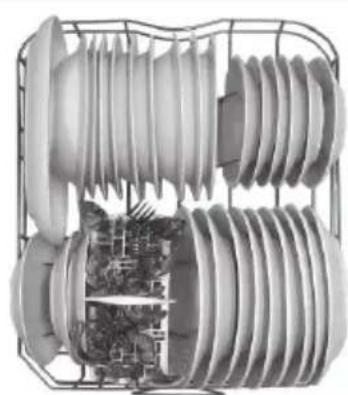

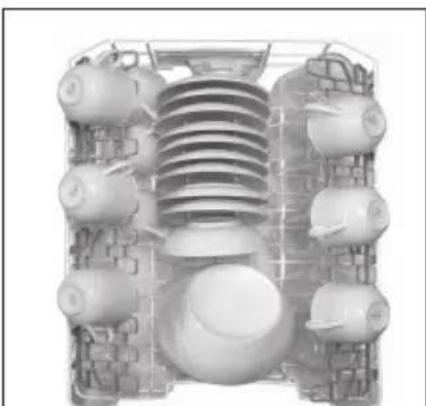

Normas homologadoras según norma europea EN 50242.
| Programacióndiferida | Detergente |
| Lavado prolongado | Abrillanteador |
| 250 | 250 | 59 | 59 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 |
| - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D再多 en horas | Consumo de agua en liros |
| 112 | 1.44 | 18 | | | | | | | | |
| 94 | 1.25 | 16 | | | | | | | | |
| 102 | 1.11 | 15 | | | | | | | | |
| 90 | 1.00 | 14 | | | | | | | | |
| 162 | 0.81 | 15 | | | | | | | | |
| 140 | 0.76 | 13 | | | | | | | | |
| 82 | 1.01 | 12 | | | | | | | | |
| 32 | 0.95 | 10 | | | | | | | | |
| 28 | 0.30 | 8 | | | | | | | | |
| 54 | 0.30 | 5.5 | | | | | | | | |
| 12 | 0.02 | 3 | | | | | | | | | |
Selección de un programa
El cuadro de programas disponible le permite seleccionar el programa más adecuado en función del tipo de vajilla y de la cantidad o naturaleza de los restos de alimentos que se encuentren adheridos a estas.
El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas.
Un ejemplo:
Para lavar piezas de vajilla con numerosos restos de alimentos fuertemente adheridos debe usarse el programa «Normal» 56°.
Consejo para reducir los consumos
En caso de poca carga del lavavajillas, muchas veces es suficiente con seleccionar el programa inmediatamente inferior.
Duración y consumos de los programas
Los valores reseñados sólo son valores orientativos, calculados en función de unas condiciones de trabajo de la máquina normales.
Estos valores pueden divergir de los valores reales medidos en referencia.
- de la cantidad de vajilla que se lave
- de la temperatura del agua de alimentación
- de la presión del agua de red
- de la temperatura ambiente que exista en el lugar de emplazamiento de la máquina
- de las tolerancias de la red eléctrica
- y de las tolerancias del aparato (temperatura, caudal de agua, etc.)
Puesta en marcha del aparato
- Abrir el grifo del agua.
- Abrir la puerta del aparato.
- Pulsar el interruptor principal a la posición ON.
- Pulsar la tecla de programas "B", el indicador del programa "A" parpadea, el indicador de la duración del programa "F" muestra en su display la duración del programa.
- Cerrar la puerta, el indicador del programa "A" se ilumina, el lavavajillas emite un pitido y el programa se pone en marcha automáticamente.
Fin del programa:
- Seis pitidos nos indicarán la finalización del programa, iluminándose todos los indicadores del programa.
Desconectar el aparato
Aguardar unos instantes tras finalizar el programa:
- Abrir la puerta del aparato.
- Desconectar el interruptor principal "I".
- Extraer la vajilla una vez que se haya enfriado.
Interrumpir un programa
- Abrir la puerta. | Atención: Peligro de salpicaduras de agua. Abrir la puerta cuando el brazo aspersor haya dejado de girar. 10 pitidos cada 30 segundos nos avisan de que la puerta está abierta.
- En caso de estar conectado el aparato a la red de agua caliente o que el agua ya se haya calentado, al abrir la puerta, dejarla entreabierta durante unos minutos antes de volverla a cerrar. De lo contrario, la expansión puede dañar la puerta.
Función programación diferida
Mediante esta función se puede retrasar el comienzo del programa en pasos de una hora, hasta 24 horas.
- Poner en marcha del aparato.
- Pulsar la tecla "B" para seleccionar el programa deseado.
- Pulsar la tecla "G", el indicador de programación diferida parpadea y el indicador del tiempo diferido cambia al "I."
- Pulsar la tecla "G" hasta que el tiempo deseado aparezca en el display.
- Para borrar la programación diferida, pulsar la tecla "G" hasta que el indicador se apague.
- Cerrar la puerta, el indicador de programación diferida "G" se ilumina, el indicador de duración del programa "F" parpadea y comienza la cuenta atrás. El programa se pone en marcha cuando el indicador de programación diferida "G" se apaga.
Tecla "1/2 carga"
Esta tecla (ver "vista de orca cuadro de mandos letra "H"") permite lavar solamente en la cesta superior. Cuando no haya vajilla suficiente para efectuar una carga completa, permite de este modo ahorrar agua y energía eléctrica.
Selección de la 1/2 carga cesta superior:
- Selección del programa (vea "Puesta en marcha del aparato").
- Pulsar la tecla 1/2 carga "H", el indicador 1/2 carga aparece intermitente.
- Cerrar la puerta, el programa se pone en marcha automáticamente.
- Para borrar la 1/2 carga, pulsar la tecla 1/2 carga "B" hasta que el indicador se apague.
- Tenga en cuenta que la cantidad de detergente debe ajustarse a una 1/2 carga.
Función 3 en 1
Al usar productos de combinación "3 en 1", los pilotos de abrillantador y sal dejan de ser útiles. En consecuencia, puede ser preferible desconectar el abrillantador. Por favor, tenga en cuenta que solo algunos lavavajillas disponen de esta funcionalidad y seleccione la menor configuración posible de dureza del agua.
Si decide pasar a utilizar un sistema detergente estándar, le aconsejamos que:
- Rellene tanto el compartimento de sal como el de abrillantador.
- Ponga la configuración de dureza del agua a la mayor posición posible y hágala funcionar durante tres ciclos normales sin carga.
- Reajuste la configuración de dureza del agua de nuevo según las condiciones de su región (de acuerdo con el manual de instrucciones).
Advertencia:
No coloque las pastillas en el cubo ni en la cesta para los cubiertos ya que dará como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente.
Función Memoria
Si el lavavajillas se ha apagado mediante el botón ON/OFF, o hay un fallo de corriente cuando se está realizando un lavado, el programa elegido no se cancela. Mediante el uso de un microprocesador, se memoriza la información referente al programa seleccionado, de modo que cuando el lavavajillas se pone de nuevo en marcha empieza en el mismo punto donde el programa fue interrumpido.
Cancelar o modificar un ciclo en marcha.
1) Para modificar o cancelar un determinado programa de lavado (con la puerta abierta), es necesario resetear el programa anterior. Para ello se ha de mantener pulsado el botón de selección de programa "B" durante más de 3 segundos, emitiendo el lavavajillas una señal de aviso. 2) Si la operación de reset se ha llevado a cabo correctamente, el lavavajillas procederá a realizar una fase de drenaje. Una vez se ha producido el drenaje del agua, el lavavajillas está preparado para seleccionar un nuevo programa.
Después de cada lavado
Cierre el grifo de suministro de agua y deje la puerta entreabierta para evitar que se formen malos olores y humedad en su interior.
Desconexión
Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el cable de alimentación. No corra riesgos.
No utilice productos de limpieza abrasivos ni disolventes.
Para limpiar el exterior y las partes de goma del aparato, utilice un paño humedecido con agua tibia y detergente.
Para eliminar las manchas de la superficie interior, utilice un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas.
Desplazamiento del aparato
Si fuera necesario mover el aparato, intente mantenerlo en posición vertical. Si fuera absolutamente necesario, se puede tumbar sobre la parte posterior.
Juntas
Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida queden atrapadas en las juntas. Limpie periódicamente las juntas para evitarlo.
No deje la puerta abierta: existe peligro de tropezarse.
Cuando vaya a ausentarse por vacaciones
Recomendamos ejecutar un ciclo de lavado con el lavavajillas vacío, sacar el enchufe, cerrar el grifo y dejar la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formación de malos olores.
Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbaciones en el funcionamiento de este, ahorrando de este modo tiempo y molestias. Por ello, deberá someter regularmente su aparato a un control visual.
Estado general del aparato
- Verifique el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal:
- Limpie el interior del lavavajillas con un detergente específico apropiado.
Sal especial para descalcificación del agua
Verificar el piloto de aviso de la reposición de la sal descalcificadora "E". En caso necesario, reponer sal en el depósito.
Abrillantador
Verificar el piloto de aviso de falta de abrillantador "D". En caso necesario, reponer abrillantador.
Filtros
Los filtros "7,8" retienen las partículas de suciedad disueltas en el agua de lavado, evitando que puedan dañar la bomba. Estas partículas pueden llegar a obstruir los filtros.
- Verificar tras cada ciclo de funcionamiento del lavavajillas si se ha acumulado suciedad en los filtros.

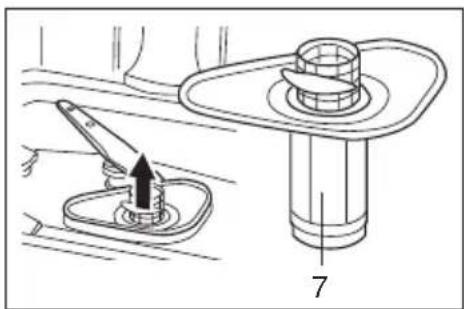

- Tras girar el microfiltro "7" para suciedad gruesa hasta extraerlo, retirar también el grupo de filtros "8". Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo el chorro de agua del grifo.
- Colocar el filtro "8" en su emplazamiento y apretar el microfiltro "7".
Brazos de aspersión
Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado pueden obstruir los inyectores (orificios) y apoyos de los brazos de aspersión "9" y "10".
- Verificar si los inyectores (orificios) de los brazos de aspersión están obstruidos por restos de alimentos.
- En caso necesario, extraer el brazo de aspersión inferior "10" hacia arriba.

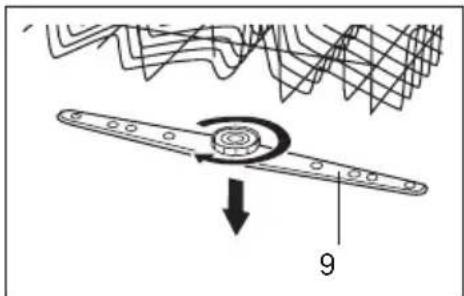

- Desmontar el brazo de aspersión superior "9" retirando los tornillos de sujeción.
- Limpiar los brazos de aspersión bajo el chorro de agua del grifo.
- Montar los brazos en su sitio, encajando el brazo inferior y atornillando el brazo superior.
Pequeñas averías de fácil solución
Hay algunas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.
Averías...
...al conectar el aparato
El aparato no se pone en marcha.
- El fusible de la instalación eléctrica está defectuoso.
- El enchufe del aparato no está conectado a la toma de corriente.
- La puerta del aparato no está cerrada correctamente.
- No se ha pulsado la tecla selectora del programa de lavado.
- El grifo de agua está cerrado.
- El filtro de la manguera de alimentación de agua está obstruido.
- El filtro se encuentra obstruido en la conexión del dispositivo de Aqua Stop o de la manguera de alimentación.
Atención
Tenga presente: Las reparaciones que sean necesarias efectuar en su aparato sólo deben ser ejecutadas por personal técnico debidamente cualificado. Las reparaciones incorrectas o erróneas pueden causar daños de consideración o dar lugar a situaciones de peligro para el usuario.
...en el aparato
Cuando — E I (F) parpadean.
Ha comprobado si:
- la puerta está correctamente cerrada.
Cuando — ∈ ∃ (F) parpadean
Ha comprobado si:
el tubo de desagüe está colocado demasiado bajo.
Cuando " √ F₄ " (F) parpadean
Ha comprobado si:
- el tubo flexible del agua está torcido o doblado.
- el tubo de desagüe está colocado demasiado alto.
Cuando — ∈ S " F) parpadean.
Ha comprobado si:
- el grifo está abierto y el tubo flexible está conectado correctamente;
- el suministro de agua a la casa debe estar abierto y con presión suficiente;
- el tubo flexible del agua está torcido o doblado;
- el filtro del tubo flexible de suministro del agua está obstruido.
- el tubo de desagüe está colocado demasiado bajo.
Si tras efectuar todos estos controles el lavavajillas sigue sin funcionar o muestra otra avería en el display, pulsar la tecla Off, esperar algunos minutos y pulsar la tecla On. Si el lavavajillas no funciona y el problema persiste, póngase en contacto con el servicio técnico autorizado proporcionando la siguiente información:
- la naturaleza del problema;
- el modelo (Mod...) y el número de serie (S/N...), incluidos en la placa situada en la parte inferior de la puerta.
El brazo de aspersión inferior gira con dificultad
- El brazo se encuentra atascado u obstruido por restos de alimentos o piezas de la vajilla.
La tapa de la cámara del detergente no se puede cerrar.
- Se ha puesto excesivo detergente en la cámara.
- Los restos de detergente adheridos a la cámara bloquean el mecanismo de cierre de esta.
Los pilotos de aviso no se apagan tras concluir el lavado.
- No se ha desconectado el interruptor principal del aparato.
Tras concluir el lavado, hay adheridos restos de detergente en el depósito.
- El depósito del detergente está húmedo al poner el detergente en la cuba. Colocar el detergente solo con el depósito seco.
Tras incluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato.
- El tubo de desagüe está obstruido o doblado.
- La bomba de evacuación está bloqueada.
- Los filtros están obstruidos.
- El programa no ha finalizado aún. Aguardar a que concluya el programa.
...durante el ciclo de lavado
- Se ha puesto lavavajillas normal en el depósito del abrillantador.
- El abrillantador derramado puede originar una excesiva formación de espuma en el siguiente lavado, por lo tanto, retirar con un trapo el abrillantador esparcido.
El aparato se para durante el ciclo de lavado
- Se ha cortado la alimentación de corriente.
- Se ha cortado la alimentación de agua.
Se escuchan sonidos de golpes durante el ciclo de lavado
- El brazo de aspersión roza o choca contra piezas de la vajilla.
Se producen tintineos durante el ciclo de lavado.
- La vajilla no se ha colocado correctamente.
Se escuchan golpes en las válvulas de llenado.
- Se debe a la instalación de la tubería de agua. No tiene consecuencias sobre el funcionamiento de la máquina. No hay solución posible.
...en la vajilla
En la vajilla quedan adheridos restos de alimentos.
- La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla. Exceso de carga en el cesto. Las piezas de vajilla han estado en contacto unas con otras. Se ha puesto una cantidad de detergente insuficiente.
- El programa seleccionado no tenía suficiente intensidad.
- El movimiento libre de los brazos de aspersión ha sido obstaculizado por una pieza de vajilla.
- Los inyectores (orificios) del brazo de aspersión están obstruidos por restos de alimentos.
- Los filtros de malla gruesa, fina o el microfiltro están obstruidos.
- Los filtros están mal colocados.
- La bomba de evacuación está bloqueada.
En los elementos de plástico se producen decoloraciones.
Se ha puesto una cantidad de detergente insuficiente. - El detergente empleado tiene poco efecto blanqueador. Utilizar un detergente blanqueador de cloro.
Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio.
- Dosificación insuficiente del detergente.
- Dosificación insuficiente del abrillantador. A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato.
- Dosificación de la sal ajustada a una dureza del agua insuficiente.
- La tapa del depósito de la sal descalcificadora no se ha cerrado completamente.
- Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.
La vajilla no sale seca.
- Se ha seleccionado un programa sin ciclo de secado.
- Dosificación insuficiente de abrillantador.
- La vajilla se ha retirado demasiado pronto del aparato.
Los vasos presentan un aspecto opaco.
- Dosificación insuficiente del abrillantador.
Los cercos de té o manchas de barra de labios no han desaparecido completamente.
- El detergente empleado tiene un insuficiente poder blanqueador.
- Se ha seleccionado una temperatura de trabajo insuficiente.
Se observan manchas de óxido en los cubiertos.
- Los cubiertos no tienen suficiente resistencia contra el óxido. Hay excesiva cantidad de sal descalcificadora en el agua de lavado de la máquina.
- No se ha cerrado correctamente la tapa del depósito de la sal.
- Al reponer sal en el depósito, se ha vertido una cantidad excesiva.
Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano.
- El detergente empleado es inadecuado.
- Los vasos no son apropiados para el lavado en lavavajillas.
- Dosificación excesivamente elevada del abrillantador.
| Anchura | 45 cm |
| Fondo | 58 cm |
| Altura | 82 cm |
| Capacidad | Estándar para 9 servicios |
| Presión del agua | 0.03-1.0MPa |
| Voltaje | 220-240V~ 50Hz |
| Máxima intensidad de corriente | 13A |
| Potencia total absorbida | 2150W |
Advertencias
Desguace del aparato viejo
Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a tal efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, Servicio o Centro Municipal de desguace o instituciones semejantes).
Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deben inutilizarlo: Extraiga el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe.
Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en ella y se pongan en peligro de muerte (asfixia).
Dada la elevada calidad de nuestros productos, ellos necesitan para su transporte un embalaje protector eficaz, cuyas dimensiones, no obstante, hemos limitado a lo estrictamente necesario.
Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados.
Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente.
El material de embalaje no es ningún juguete. No deje que los niños jueguen con él. ¡Peligro de asfixia con los cartones plegables y las láminas de plástico!
Su Ayuntamiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuación de estos materiales.
Observaciones generales
- Los aparatos encastrables o integrables que fueran a utilizarse posteriormente como libre instalación, deben asegurarse contra el peligro de vuelco, por ejemplo fijándolos con tornillos a la pared o montándolos bajo una encimera de una pieza, atornillada a los armarios adyacentes o más próximos.
Homologación según norma europea EN 50242
Carga de la vajilla según se prescribe en la norma.
Ejemplos para cargar la vajilla: fig. 1, 2 y 3
Capacidad: 9 cubiertos
Programa comparativo: Lavado ligero
Regulador del abrillantador: 5
Detergente: 25g + 5g
En caso de poder modificarse la altura de la cesta superior, esta deberá encontrarse en la posición superior. En caso de divergencia de las condiciones de ensayo prescritas en la norma EN 50242, por ejemplo en cuanto al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubiertos empleados, etc., consultar antes del test al fabricante.
WB: Caja de conexiones
DS: Interruptor puerta
WS: Interruptor nivel agua
DP: Motor bomba de desagüe
DV: Depósito detergente y abrillantador
SLV: Válvula de 2 vías
SV: Válvula descalcificador
OS: Interruptor desbordamiento
IV: Válvula admisión agua
WP: Motor bomba de lavado
TL: Limitador temperatura
HE: Calentador
HR: Relé
SSS: Interruptor Falta de sal
SRS: Interruptor falta de abrillantador
TS: Sensor de temperatura
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe llevar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurar que este producto se deseche correctamente, usted ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada.
Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Índice
Instrumento del brillante
Detergente: 25g + 5g
Fig.1 Fig.3 Fig.2
