MANUAL DE UTILIZADOR DW6 42 FI TEKA

pt2 No acto da entrega Instruções de Segurança Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem. Durante a instalação, a máquina deve estar desligada da rede eléctrica. Certifique-se de que o sistema de protecção terra da instalação eléctrica da sua casa foi efectuado de acordo com as normas em vigor. As condições da ligação eléctrica têm que coincidir com as indicações da chapa de características. Para a ligação, nunca utilize extensões. As máquinas de integrar só devem ser instaladas sob um tampo de bancada corrido e aparafusado aos armários, para garantir maior estabilidade. Depois de instalada a máquina, a respectiva ficha deve ser de fácil acesso. A caixa de plástico na entrada da água incorpora uma electroválvula e no interior do tubo de alimentação encontram-se os cabos de ligação e tubagem. Não corte o tubo nem mergulhe a caixa de plástico em água. Durante a instalação, o cabo de alimentação não deve ser dobrado ou amolgado de forma excessiva ou perigosa; Verifique imediatamente, se a embalagem e a máquina de lavar loiça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte com o seu fornecedor. Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor. Na instalação Não colocar produtos solventes dentro da máquina. Perigo de explosão. Durante o programa de lavagem abrir a porta apenas se for com cuidado. Existe o perigo de a água sair da máquina. Não toque na resistência durante ou após um ciclo de lavagem. Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação. Regras fundamentais relativas à utilização do aparelho: - Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados. - Não é aconselhável a utilização de extensões e tomadas múltiplas.

Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede eléctrica. A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha. Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá-lo exposto à chuva e aos agentes atmosféricos. Não se sentar ou apoiar na porta aberta. A máquina pode tombar. A água existente dentro da máquina não é água potável. No funcionamento diário pt3 Famílias com crianças O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão. As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho. Mantenha os detergentes fora do alcance das crianças e mantenha-as afastadas da máquina de lavar loiça quando esta estiver aberta. Em caso de anomalia Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência. Apenas o pessoal técnico especializado está autorizado a efectuar reparações. Se o cabo de ligação eléctrica estiver danificado, apenas deve ser substituido pelo fabricante, ou pelo serviço tecnico ou pessoas qualificados, para evitar perigo eléctrico. Para manter a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos: - contacte apenas os Centros de Assistência autorizados pelo fabricante. - utilize sempre peças sobressalentes originais Para a reciclagem Corte o cabo de alimentação e danifique o sistema de bloqueio da porta dos aparelhos que não sejam mais utilizados. Leve a máquina para um centro de reciclagem autorizado. Aviso: As crianças podem ficar presas no aparelho (perigo de asfixia). Por essa razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de forma a que ela não se possa fechar. Voltagem perigosa pt4 Instalação fig.Bfig.A Nivelar o aparelho Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2° . Um aparelho nivelado ajuda a garantir um desempenho adequado. Posicionar o aparelho Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com tubos de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para facilitar uma instalação adequada. Protecção anti-inundação A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com o tubo de alimentação ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes eléctricos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correcto do sistema anti-inundação, a caixa "A" do tubo de alimentação deve ser ligada à torneira da água conforme indicado na fig.B. Nenhum outro tipo de ligação é aceitável. O tubo de alimentação de água não deve, em nenhuma circunstância, ser cortado, dado que contém partes eléctricas activas. Se o comprimento do tubo não permitir uma ligação adequada, substitua-o por um suficientemente comprido. Este tubo está disponível em centros autorizados. Ligue o tubo de alimentação de água fria a um conector roscado de 3/4 e certifique-se de que o aperta devidamente (ver a fig.A). Alguns modelos estão equipados com "Aquastop" (ver a fig.B) onde o filtro pequeno está colocado no conector. Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que sai limpa e sem impurezas. Se não tomar esta precaução, correrá o risco de o tubo de entrada da água ficar obstruído e de danificar o aparelho. Ligação da água fria Atenção: Uitlize o novo tubo de água. Não pode usar o tubo da água antigo. pt5 Ligação do tubo de descarga Insira o tubo de descarga num tubo de esgoto com um diâmetro mínimo de 4 cm ou deixe-o orientado para o lava-louças, evitando dobrá-lo ou torcê-lo. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig.C). A extremidade livre do tubo deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser submergido em água. Atenção: O suporte plástico do tubo deve ser correctamente fixo à parede para evitar que o tubo de descarga se desloque e que a água transborde. Ligação eléctrica Depois de se certificar de que os valores relativos à voltagem e à frequência da habitação correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema eléctrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada eléctrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei). Se a tomada eléctrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras. Advertência: A tomada deve estar acessivel de modo a facilitar futuras manutenções e reparações na máquina. fig.C ptA sua nova máquina de lavar loiça Vista detalhada (painel de comandos)

Vista detalhada (interior)

Compartimento do detergente e do abrilhantador Braço irrigador inferior Terceiro braço irrigador

Botão ON-OFF Tecla “MEIA CARGA” Tecla programação diferida Indicador duração de programa e programção diferida Indicador ON-OFF Tecla “ 3 em 1 ” Cesto porta-talheres Filtro de lavagem

Tampa do compartimento do sal7 Adicionar sal Importante Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem. Quando o indicação “E” se acender, encha o compartimento de sal. Sal O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar- se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um descalcificador que utiliza um sal especificamente concebido para eliminar o calcário e os minerais da água. Colocar o sal no descalcificador Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser cheio da seguinte forma: Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal; Se estiver a encher o compartimento pela primeira vez, encha-o com água; Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal. Coloque cuidadosamente a tampa no lugar.

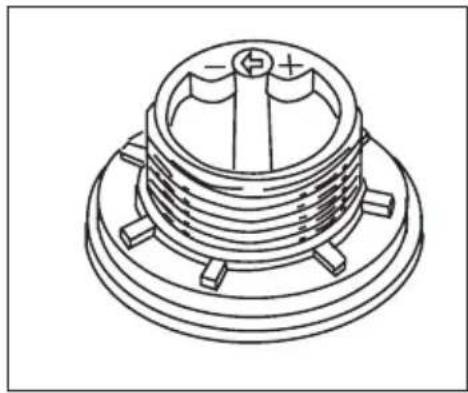

Regular o consumo de sal A máquina de lavar loiça foi concebida para permitir a regulação do consumo de sal de acordo com o grau de dureza da água. Tal visa optimizar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência. Para regular o consumo de sal, proceda da seguinte forma: Desenrosque a tampa do compartimento do sal. O compartimento possui um anel com uma seta (ver a figura ao lado). Se necessário, rode o anel no sentido contrário ao dos ponteiros do rélogio, partindo da definição “-” para o sinal “+”, consoante o grau de dureza da água. É recomendável que as regulações sejam feitas de acordo com a seguinte tabela:

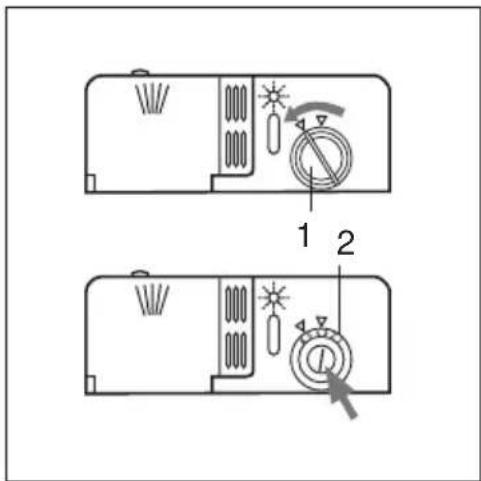

Dureza da água ºdH mmol/l Posição selector Consumo sal (gramas/ciclo) Autonomia (ciclos/2kg) Nivel ºfH pt9 Adicionar abrilhantador Abrilhantador Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser cheio ao fim de cada 80 ciclos de lavagem . Importante Uma dosagem adequada do abrilhantador melhora o processo de secagem.Se a loiça ficar com gotas de água ou manchas, rode o doseador para umadefinição mais elevada.Se a loiça ficar com riscas brancas, rode o doseador para uma definiçãomais baixa. Colocar o abrilhantador Para abrir o compartimento, rode a tampa "1" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher demasiado o compartimento. A quantidade de abrilhantador utilizado para cada ciclo pode ser regulada rodando o doseador "2", localizado sob a tampa "1", com uma chave de fendas. Existem 6 regulações; a regulação normal de dosagem é

Quando o indicação “D” aparece, encha o compartimento de abrilhantador.

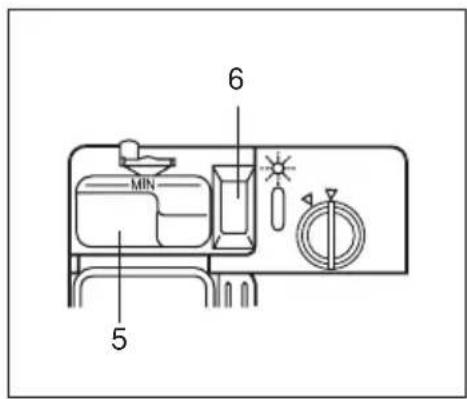

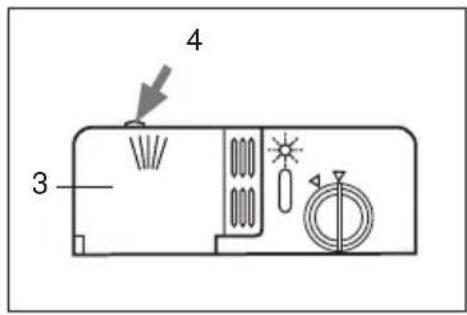

Detergente Detergente Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta. Colocar o detergente Aviso: Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento. Para abrir a tampa " 3" do compartimento, prima o botão " 4 ". Coloque o detergente relativo ao ciclo de lavagem no compartimento " 5 ". Coloque o detergente relativo ao ciclo de pré-lavagem no compartimento " 6 ". Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Loiça não apropriada Não lavar na máquina as seguintes peças de loiça: Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspecto; também as colasaplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados ejarros delicados, especialmente antiguidades ou loiça irreparável. Estas decorações não são resistentesà lavagem na máquina.Peças de arte sensíveis à água quente também não são apropriadas, bem como loiça de cobre e deestanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e asdescolorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens,tornar-se opacas. Também não apropriados são materiais absorventes, como esponjas e panos. Recomendação: De futuro, compre apenas loiça própria para ser lavada na máquina. Nota Peças de loiça, sujas com cinza, cera, lubrificantes ou tinta, nãodevem ser lavadas na máquina. Danos nos vidros e na loiça Causas: Recomendações: Tipo e processo de fabrico do vidro.Composição química do detergente.Temperatura da água e duração do programa de lavagem.Utilizar recipientes de vidro e porcelanas recomendadas pelo fabricante como próprias para lavar namáquina de loiça.Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados logo após terminaro programa.12

Carga normal Introduzir a loiça na máquina Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento. Se tiver utilizado os tachos e as panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para facilitar a introdução da loiça na máquina. Como utilizar o cesto inferior Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita. É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloqueio da rotação do braço aspersor superior. Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig.D). Os tachos fundos devem ficar inclinados para permitir que a água escorra. O cesto inferior possui sectores inclináveis (ver a fig.E) para poder colocar panelas e frigideiras maiores ou em maior quantidade. Atenção: Facas e outras peças pontiagudas devem ser colocadas para baixo ou num local horizontal. fig.D

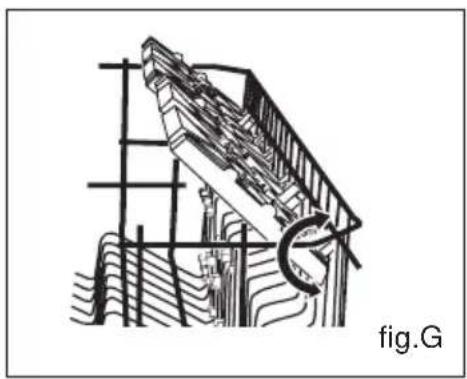

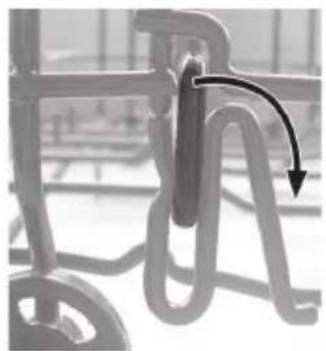

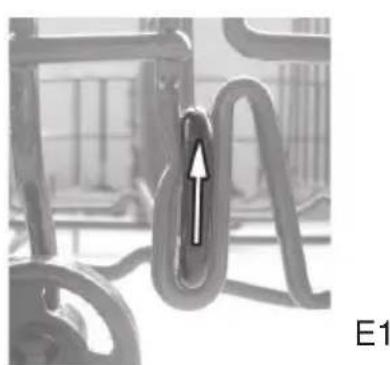

A prateleira Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça. Copos,chávenas e pequenas taças podem ser arrumadas na prateleira basculante. A prateleira pode ser levantada ou rebatida, em função das necessidades. (ver a fig.G) Suporte para facas A bandeja das facas fixa-se no cesto superior, por isso, poderá isolar as facas afiadas de modo a não ferirem as pessoas. (ver a fig.H) fig.G fig.H fig.F O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas). Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jacto de água. Pode ajustar a altura da cesto superior com os parafusos nos dois lados. (ver a fig.F) Depois de ajustar a posição do cesto superior para um nível mais alto, terá maior espaço para o cesto inferior e poderá colocar os tachos mais compridos, pratos, etc. Como utilizar o cesto superior14 Tabela de programas Programas

lavagem Tipo de loiçapor ex.Porcelana,tachos,talheres,copos,etc. Quantidade de restos Estado dos restos 1/2 carga Pré-lavagem com água quente. Lavagem prolongada a 70°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. Sopas, souflés molhos, batatas, massas, arroz, ovos, assados Muita Pouca Sopas, batatas, massas,arroz, ovos, assados Tipo de restos de alimentos P.ex.de Intensivo Lavagem Normal Descrição do Ciclo Pré-lavagem com água quente. Lavagem prolongada a 55°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. Pré-lavagem com água quente. Lavagem prolongada a 50°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. Café, bolos, leite, salsichas, bebidas frias, saladas Muito pouca Duche,quando a loiça fem que ficar na máquina durante vários dias. Copos Lavagem a 45°C. Enxaguamento com água fria. Enxaguamento com água quente. Secagem. Lavagem breve a 40°C. Enxaguamento a frio. Breve lavagem a frio para evitar a secagem dos resíduos na loiça.

Louça que apenas precisa de ser enxaguada e seca. Enxaguamento com água quente a 65°C. Secagem. 3 in 1 Resistente Variada Lavagem breve (EN50242) Pré-lavagem Enxagua- mento Lavagem

Muito aderidos Pouco aderidos Pouco aderidos15 Detergente Lavagem prolongada Abrilhantador Duração em min Consumo de energia em kWh Consumo de água em litros Valor de medição no laboratório conforme Norma Europeia EN 50242.

Programação diferida Pré- -lavagem16 Lavagem da Loiça Seleccionar um programa Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na tabela o programa adequado à lavagem pretendida. Na parte inferior da tabela encontrará indicações sobre a evolução do programa e os respectivos dados. Um exemplo: Loiça de vários tipos, com muitos restos de comida fortemente aderidos, pode ser lavada com o programa « Normal» . Conselho para poupar energia No caso da máquina ter pouca carga, por vezes é suficiente um programa mais ligeiro. Dados dos Programas Os dados apresentados sobre os programas referem-se a condições normais. No entanto devido à quantidade de loiça, temperatura de entrada de água, pressão da água, temperatura ambiente, tolerâncias na tensão da rede tolerâncias condicionadas pelo aparelho (temperatura, quantidade de água, etc) pt17 Ligar a máquina Final do programa Alguns minutos depois do programar terminar: Depois de terminar o programa, abrir a porta. Desligar o interruptor principal “ I ” . Depois de fria, retirar a loiça da máquina. Seis sinais sonoros indicam o final do programa, iluminando-se todos os indicadores do programa. Desligar a máquina Abrir a torneira da água Depois de terminar o programa, abrir a porta. Premir o interruptor principal até a posiçao ON. Pressionar a tecla de selecção do programa “B”, o indicador de programa “A” pisca. Fechar a porta, o indicador de programa “A” ilumina- se a máquina de lavar loiça emite um sinal sonoro, o programa inicia automaticamente.

Interromper o Programa Abrir a porta. Cuidado! Existe o perigo de que a água que circula dentro da máquina salpicar para fora. Abrir totalmente a porta, só depois do braço aspersor estar imobilizado. 10 sinais sonoros cada 30 segundos indica-nos que a porta está aberta. Em caso de ligação à água quente ou se a máquina já tiver iniciado o aquecimento ao abrir a porta aguardar alguns minutos e de seguida fechar, caso contrário, devido à expansão a porta pode abrir. IF G

B18 Fechar a porta, o indicador de programação diferida “G” ilumina-se, o indicador de duração do programa “F” pisca e decresce, o programa inicia quando o indicador de programação diferida “G” se apagar.

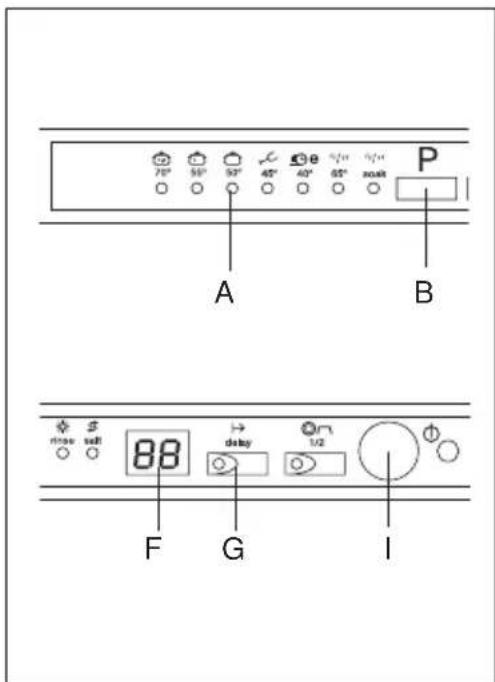

Programação diferida Poderá atrasar o início de um programa, em intervalos de uma hora até 24 horas. Ligar a máquina. Pressionar a tecla “B” para seleccionar o programa desejado. Pressionar a tecla “G”, o indicador de selecção de hora de início pisca, o indicador de tempo diferido mostra “ ”. Pressionar a tecla “G” até aparecer o tempo desejado. Para eliminar a programação diferida, pressionar a tecla “G” até o indicador se apagar.

Tecla “1/2 Carga” Esta tecla (ver “painel de comandos” letra “H” ) permite lavar apenas no cesto superior ou inferior, caso não haja louça suficiente para completar uma carga: deste modo pode economizar água e energia eléctrica. Selecção da 1/2 carga: Selecção do programa (ver “ Ligar a máquina “). Pressionar a tecla “H” de 1/2 carga, o indicador 1/2 carga aparece a piscar. Fechar a puerta, o programa começa automaticamente. Fechar a porta, o programa inicia automaticamente. - A quantidade de detergente deve ser ajustada à 1/2 carga.19

Função 3 em 1 Ao utilizar produtos com a combinação "3 em 1", os pilotos indicadores do sal e do abrilhantador deixam de ser úteis. Assim, pode ser útil desactivar o abrilhantador. Lembramos que só algumas máquinas de lavar loiça têm esta funcionalidade. Deve, também, seleccionar a menor definição para a dureza da água. Se decidir utilizar um detergente padrão, deve:

1. Encher os compartimentos do sal e do abrilhantador.

2. Regule a definição da dureza da água no valor mais elevado possível, e execute três ciclos normais

3. Reajustar novamente a definição da dureza da água de acordo com as condições adequadas à sua

região (segundo as instruções do manual). Atenção: Não coloque as pastilhas na cuba ou no cesto dos talheres pois, a lavagem não será feita correctamente. As pastilhas devem ser colocadas no local do detergente. Função Memória Se a máquina de lavar louça é desligada através do botão ON/OFF, ou se houver um corte de energia, enquanto o programa seleccionado estiver activo, o programa não é cancelado. O controlo usa um microprocessador para memorizar a informação do programa de lavagem seleccionado. Quando a máquina é novamente ligada, o programa inicia no ponto em que foi interrompido. Cancelar ou alterar um programa em funcionamento

1. Para alterar ou cancelar um programa de lavagem (com a porta aberta), é necessário efectuar o

reset da programação. Para tal, basta pressionar o botão selector de programas "B" pelo menos du- rante 3s, é emitido um sinal sonoro como aviso.

2. Se a operação de reset for bem sucedida, a máquina inicia uma fase de descarga. Após esta terminar,

a máquina aguarda uma nova programação.20 Após cada lavagem Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho. Retirar a ficha Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos. Solventes ou produtos de limpeza abrasivos Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano com água morna e sabão. Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou então, um produto de limpeza específico para máquinas de lavar loiça. Quando for de férias Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, depois, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade das juntas e a evitar a formação de odores no interior do aparelho. Deslocar o aparelho Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário. Juntas Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nas juntas. Uma limpeza periódica com uma esponja impedirá que tal aconteça. Não deixe a porta aberta para evitar tropeçar.

Manutenção21 Manutenção e tratameento O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, regularmente deve dar um pouco de atenção à sua máquina.

Verificar se os injectores dos braços aspersores estão obstruidos com residuos de comida. Se necessário desmontar o braço inferior “10” puxando-o para cima. Desapertar o braço superior “9”. Lavar os braços aspersores sob água corrente. Voltar a encaixar e aparafusar os braços aspersores. Braço aspersor Calcário e partículas de sujidade na água de lavagem podem bloquear os injectores e os apoios dos braços aspersores “9” e “10”. Filtros Os filtros “7,8 ” mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem entupir os filtros. Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los. Libertando o filtro “7”, poderá retirar o grupo de filtros “8”. Remover então os restos de comida e lavar os filtros sob água corrente. Colocar novamente o grupo de filtros “8” e filtro “7”. Abrilhantador Verifique a indicação de falta de abrilhantador no painel de comandos “ D ” e, se necessário, encha o depósito. Sal Especial Verificar a indicação de falta de sal “E”.Se necessário,adicionar sal. Estado geral da máquina Verificar se existem depósitos de gordura e de calcário no interior da máquina. Se estes depósitos existirem, então: Lavar bem a máquina com detergente.22 Pesquisa de Anomalias Eliminação de pequenas anomalias Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, semnecessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante adisponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causasdas anomalias. Anomalias... ...ao ligar a máquina A máquina não funciona Os fusíveis domésticos não estão em condições.A ficha da máquina não está ligada à tomada.A porta da máquina não está correctamente fechada.A tecla do programa não está premida.A torneira da água não está aberta.Filtro entupido no tubo de entrada de água.- O filtro encontra-se na ligação do dispositivo Aquastop ou no tubo de admissão de água. Importante As reparações só devem ser efectuadas por um técnico. Asreparações indevidas podem acarretar danos e perigos consideráveispara o utilizador. o tubo de descarga está colocado na posição inferior. Quando “ ” (F) pisca. Verificou se:

Quando “ ” (F) pisca. Verificou se: ...na máquina a porta está devidamente fechada.23 o tubo de descarga está torcido ou dobrado. o tubo de descarga está colocado na posição superior. Se após estas verificações a máquina de lavar loiça continua a indicar uma anomalia no display: pressione a tecla Off, aguarde alguns minutos e pressione a tecla On. Se a máquina de lavar loiça não funcionar e/ou o problema persistir, contacte o centro de assistência autorizado mais próximo e indique as seguintes informações: o tipo de anomalia; o número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de características localizada no interior da porta. o braço inferior de aspersão roda com dificuldade O braço está bloqueado por partículas ou restos de comida. a tampa da gaveta do detergente não fecha Demasiado detergente no reservatório. Mecanismo bloqueado por resíduos de detergente. os pilotos de controlo não se apagam após a lavagem terminar O interruptor principal ainda está ligado. Residuos de detergente colados na gaveta, após a lavagem A gaveta estava húmida aquando da adição de detergente. Só adicionar detergente com a gaveta seca. Quando “ ” (F) pisca. Verificou se:

a torneira da água está aberta e se o tubo está correctamente colocado; tem água em casa e se esta tem pressão suficiente; o tubo de alimentação de água está torcido ou dobrado; o filtro do tubo de alimentação de água está obstruído. a tubo de descarga está colocado na posi ção inferior. Quando “ ” (F) pisca. Verificou se:

F24 Após terminar o programa, fica água no interior da máquina O tubo de esgoto está entupido ou dobrado. A bomba de descarga está bloqueada. Os filtros estão entupidos. O programa ainda não terminou. Aguardar que o programa termine. ...na lavagem Formação invulgar de de espuma Detergente de lavagem manual no reservatório de abrilhantador. A máquina pára durante a lavagem Não há alimentação eléctrica. Não há alimentação de água. Ruídos de pancada durante a lavagem O braço aspersor está a bater numa peça de loiça. Loiça a bater durante a lavagem Peças de loiça incorrectamente arrumadas. Ruído de pancada das válvulas de enchimento Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não há solução possivel. Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o seguinte ciclo de lavagem . ...na loiça Ficam resíduos de comida na loiça Loiça mal colocada, os jactos de água não atingem a superfície da loiça O cesto está sobrecarregado. As peças de loiça estão muilto juntas. Foi adicionado pouco detergente. Foi seleccionado um programa pouco intensivo. Movimento do braço aspersor obstruido por peça de loiça. Os orifícios do braço aspersor estão entupidos com restos de comida. Os filtros estão entupidos. Os filtros não estão bem colocados. Bomba de descarga bloqueada. pt25 Foi adicionado pouco detergente. O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro. Descoloração em peças de plástico Adicionado pouco detergente. Regulada pouca quantidade de abrilhantador. Apesar da elevada dureza da água, não foi adicionado sal especial. Descalcificador da água regulado para um grau demasiado baixo. A tampa do reservatório de sal não está bem fechada. Foi utilizado detergente inadequado. A loiça fica com manchas brancas, copos com aspecto opaco Seleccionado um programa sem secagem. Regulada pouca quantidade de abrilhantador. Loiça retirada demasiado cedo da máquina. A loiça não fica seca Regulada pouca quantidade de abrilhantador. Os copos têm um aspecto baço O detergente tem baixo efeito de branqueamento. Seleccionada uma temperatura muito baixa. Chá ou restos de baton não totalmente removidos Talheres sem resistência à oxidação. Demasiado teor de sal na água de lavagem. Vestígios de ferrugem nos talheres Adicionado detergente inadequado. Os copos não são próprios para lavar na máquina. Não consegue eliminar os depósitos na loiça Regulada uma quantidade de abrilhantador demasiado elevada. Copos e talheres com estrias, copos com aspecto metálico - Tampa do reservatório de sal mal fechada. - Verteu demasiado sal durante o enchimento do reservatório. pt26 Largura Profundidade Altura Capacidade Pressão da água da rede Tensão / Frequência Consumo total de energia 45 cm 58 cm 82 cm 0.03-1.0MPa 220-240V~ 50Hz 2150W 13A Características técnicas serviço 9 pessoas standard Corrente máxima

Indicações Generalidades Nas máquinas de integração total, que posteriormente, sejam instaladas como máquinas de instalação livre, deve assegurar-se que estas não caiam por não estarem encastradas. Indicações sobre reciclagem Os aparelhos usados incorporam materiais que podem ser recuperados se os entregar num centro de reciclagem. No caso de não utilizar mais o aparelho, retire a ficha da tomada, corte e deite fora o cabo de alimentação juntamente com a ficha. Destrua o fecho da porta, evitando assim, que crianças a brincar possam ficar bloqueadas no interior do aparelho e corram perigo de vida (asfixia). O seu novo aparelho está protegido pela embalagem durante o transporte. Todos os materiais da embalagem são reutilizáveis e recicláveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente. Não permita que as crianças brinquem com os materiais da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes. Informe-se nos Serviços Municipalizados da sua zona sobre as várias possibilidades de reciclagem e métodos de eliminação dos materiais de embalagem.27

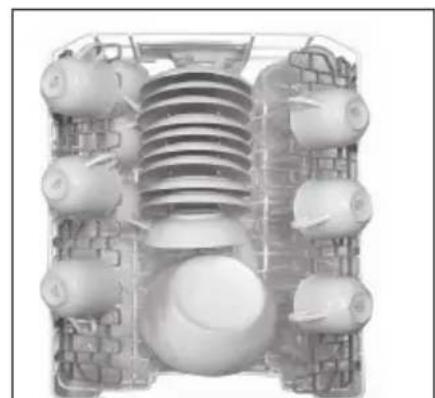

No caso do cesto superior ser regulável em altura, deverá ser colocado na posição superior. Indicações sobre a homologação segundo a Norma Europeia EN 50242 Carga da loiça segundo a norma Exemplo de carga: Ver fig.1 , 2 e 3 Capacidade: serviço para 12 pessoas Programa comparativo: Lavagem ligeira Regulação do abrilhantador: 5 Detergente: 25g+5g Fig.1 Fig.3Fig.228

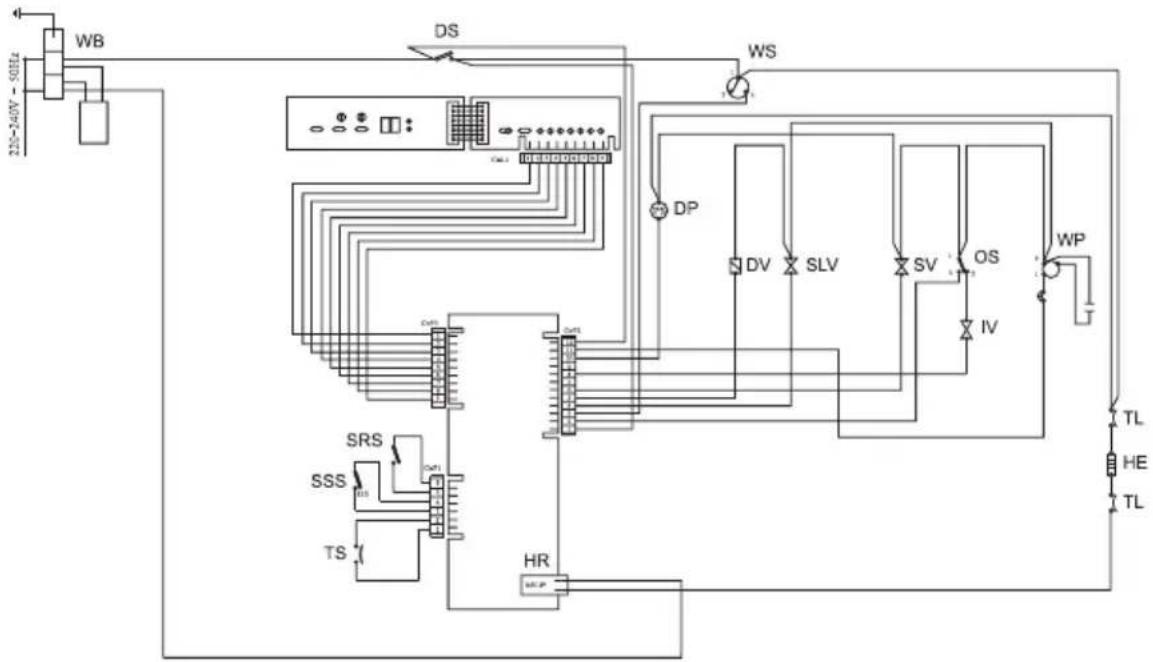

HE: Resistência HR: Relé SSS: Interruptor falta de sal SRS: Interruptor falta de abrilhantador TS: Sensor temperatura SLV: Válvula 2 vias SV: Válvula descalcificador OS: Interruptor transbordamento IV: Válvula entrada água WP: Motor bomba de lavagem TL: Limitador temperatura WB: Caixa de ligações DS: Interruptor porta WS: Interruptor nivel àgua DP: Motor bomba de descarga DV: Gaveta do detergente e do abrilhantador O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.1 Indice Consejos de seguridad Instalación Familiarizándose con el lavavajillas Rellenar la sal descalcificadora Rellenar el abrillantador Detergente Vajilla no apropiada Colocación de la vajilla Cuadro de programas Limpieza de la vajilla Cómo cuidar el lavavajillas Cuidado y mantenimiento Pequeñas averías de fácil solución Características Técnicas Advertencias
