MANUALE UTENTE DW6 42 FI TEKA

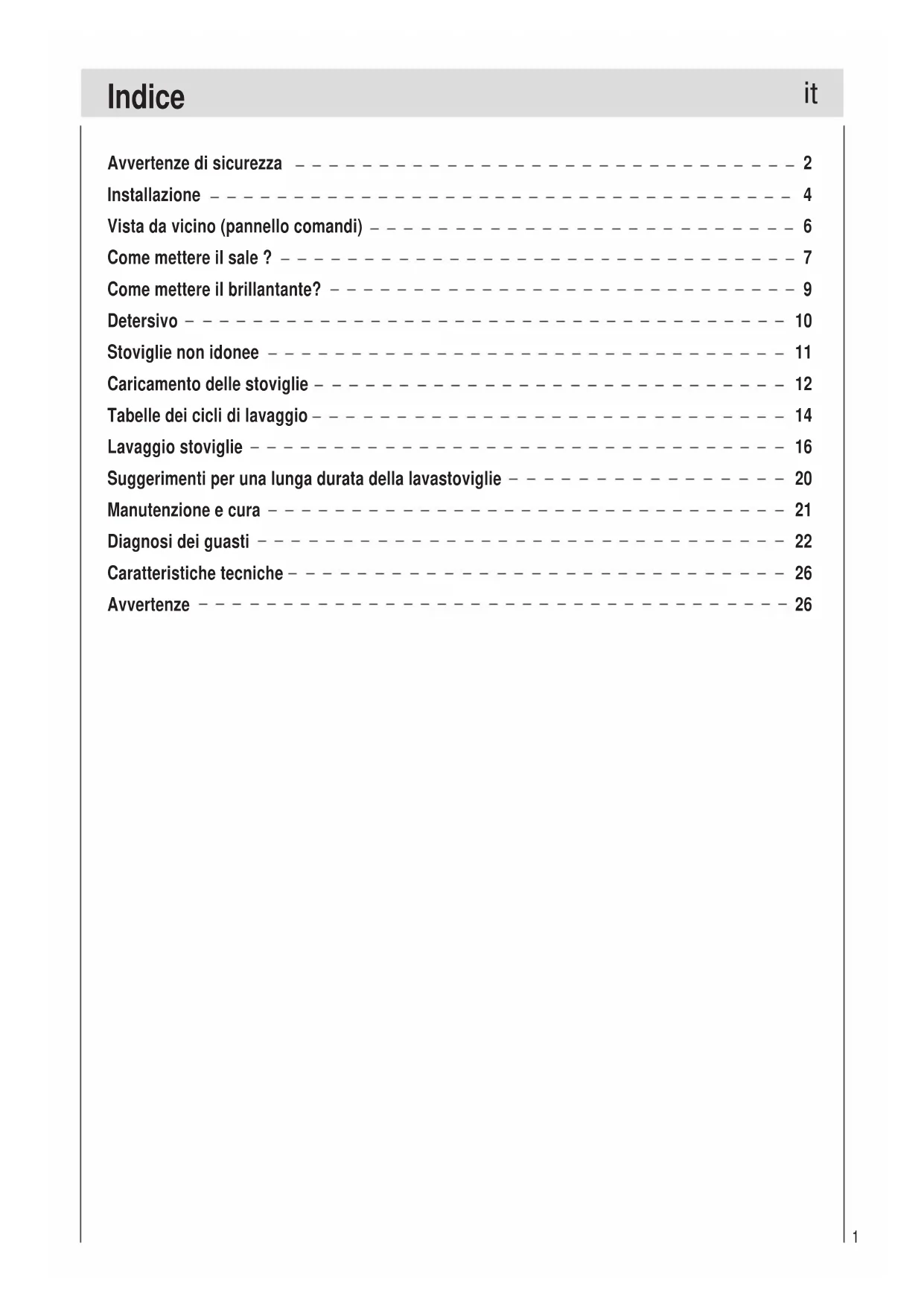

Avvertenze di sicurezza 2 Installazione 4 Vista da vicino (pannello comandi) 6 Come mettere il sale? 7 Come mettere il brillantante? 9 Detersivo 10 Stoviglie non idonee 11 Caricamento delle stoviglie 12 Tabelle dei cicli di lavaggio 14 Lavaggio stoviglie 16 Suggerimenti per una lunga durata della lavastoviglie 20 Manutenzione e cura 21 Diagnosi dei guasti 22 Caratteristiche tecniche 26 Avvertenze 26
- Controllare subito la presenza di eventuali danni da trasporto all'imballaggio e alla lavastoviglie. Non mettete in funzione un apparecchio danneggiato, ma consultate il Vostro fornitore.
- Siete pregati di smaltire il materiale d'imballaggio secondo le norme.
Nell'installazione
- Eseguire l'installazione e l'allacciamento secondo le istruzioni per l'installazione e il montaggio.
- Durante i lavori d'installazione la lavastoviglie non deve essere collegata alla rete elettrica.
- Assicurarsi che il sistema di collegamento a massa dell'impianto elettrico domestico sia installato a norma.
- Le condizioni del collegamento elettrico e le indicazioni sulla targhetta d'identificazione della lavastoviglie devono coincidere. Per il collegamento elettrico non usare mai una prolunga.
- Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o gli apparecchi integrabili solo nei piani di lavoro continui, avvitati ai mobili contigui.
- La spina di alimentazione deve restare accessibile dopo l'installazione dell'apparecchio.
- La scatola di plastica per l'attacco dell'acqua contiene una valvola elettrica. Nel tubo flessibile di alimentazione passano i cavi elettrici di collegamento. Non tagliare questo tubo, non immergere la scatola di plastica nell'acqua.
- Durante l'installazione, il cavo di alimentazione non deve essere eccessivamente o pericolosamente piegato o schiacciato.
- Solo per la versione per la Svizzera: l'apparecchio può essere senza altro montato tra pareti di legno o di plastica, in una serie di mobili da cucina. Se l'apparecchio non viene allacciato per mezzo di una spina, per soddisfare le pertinenti norme di sicurezza, nell'impianto domestico deve essere disponibile un dispositivo di separazione onnipolare, con un'apertura tra i contatti di almeno 3 mm.
Nell'uso quotidiano
- La lavastoviglie deve essere utilizzata esclusivamente da persone adulte per il lavaggio di stoviglie e utensili da cucina.
- Questo apparecchio non può essere installato all'aperto, nemmeno in aree coperte da un tetto; inoltre è molto pericoloso lasciarlo esposto agli agenti atmosferici.
- Non sedersi, né salire sulla porta aperta. L'apparecchio potrebbe ribaltarsi.
- L'acqua nella vasca di lavaggio non è potabile. Non introdurre solventi nella vasca di lavaggio. Vi è pericolo di esplosione.
- Durante lo svolgimento del programma, aprire la porta solo con precauzione. Vi è pericolo di fuoriuscita di spruzzi d'acqua. Non toccare la resistenza durante o dopo un ciclo di lavaggio. Regole fondamentali da seguire quando si utilizza l'elettrodomestico:
- Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati.
- Evitare l'impiego di prolunghe o di doppie prese.
- Se l'apparecchio non funziona in maniera corretta, oppure prima di eseguire la manutenzione, scollegare l'alimentazione elettrica.
Bambini in casa
- Questo apparecchio non deve essere utilizzato da bambini o da persone inferme senza la supervisione di un adulto. Non lasciare giocare i bambini con questo apparecchio.
- Tenere i detersivi fuori dalla portata dei bambini e evitare che si avvicinino alla lavastoviglie quando la porta è aperta.
In caso di danni
- In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di corrente. Poi, consultare la sezione intitolata "Diagnosi dei guasti". Se non è possibile risolvere il problema, contattare un centro assistenza.
- Solo il personale specializzato è autorizzato a fare riparazioni.
- Se il cavo di allacciamento all'impianto elettrico è difettoso, esso deve essere sostituito esclusivamente da personale qualificato o dal servizio tecnico a causa del pericolo di scosse elettriche.
- Per mantenere a lungo l'EFFICIENZA e la SICUREZZA di questo apparecchio, consigliamo di: - contattare esclusivamente i centri di assistenza autorizzati dal produttore. - non permettere l'installazione di ricambi non originali.
Per la rottamazione
Gli elettrodomestici che non possono più essere utilizzati, devono essere resi inutilizzabili tagliando il cavo di alimentazione e togliendo la chiusura dello sportello. - Provvedere ad una corretta rottamazione dell'apparecchio.
Tensione di danneggiamento
Attenzione:
I bambini possono rimanere imprigionati all'interno dell'apparecchiatura (pericolo di asfissia) o trovarsi in altre situazioni di pericolo.
Quindi: staccare la spina elettrica e il filo di rete, mettendolo da parte. Rovinare la serratura della porta in modo che essa non possa più chiudersi.
Posizionamento della lavastoviglie
Sistemare la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i fianchi ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di alimentazione e scarico che possono essere posizionati a destra o a sinistra per semplificare una corretta installazione dell'elettrodomestico.
Livellamento della lavastoviglie
Dopo aver posizionato la lavastoviglie, regolare l'altezza dei piedini (avvitandoli o svitandoli) per livellarla. In ogni caso, la lavastoviglie non deve essere inclinata più di 2° . Un corretto livellamento della lavastoviglie contribuisce ad aumentare le prestazioni.
Allacciamento dell'acqua fredda
Attaccare il tubo flessibile per l'acqua fredda ad un connettore filettato 3/4 (gas) e verificare che sia collegato correttamente (vedi fig.A).
Alcuni modelli hanno un sistema di anti-allagamento "Aquastop" dentro il tubo di alimentazione dell'acqua (vedi fig.B) dove il filtro piccolo si trova più fissato nella estremità con filamento.
Se le tubazioni dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sia pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggiare il tubo di alimentazione della lavastoviglie.
Attenzione:
L'apparecchio deve essere connesso alla presa d'acqua con tubo nuovo. Non utilizzare, per l'allacciamento, tubi già usati in precedenza.
Protezione anti-allagamento
La lavastoviglie è dotata di un sistema che blocca l'alimentazione dell'acqua qualora venga riscontrato un problema al tubo di alimentazione, oppure qualora si verifichino perdite all'interno dell'apparecchio, per prevenire ulteriori danni all'appartamento. Qualora, per qualsiasi ragione, la scatola contenente i componenti elettrici risulti danneggiata, staccare immediatamente la spina della lavastoviglie dalla presa. Per un corretto funzionamento del dispositivo anti-allagamento, la scatola "A" (Aquastop) con il tubo di alimentazione deve essere attaccata al rubinetto come illustrato nella fig.B. Non è accettabile nessun altro tipo di collegamento. Il tubo di alimentazione dell'acqua non deve essere tagliato per nessun motivo, dal momento che contiene componenti elettrici sotto tensione. Qualora la lunghezza del tubo non sia adatta all'allacciamento desiderato, il tubo deve essere sostituito con uno di lunghezza adeguata. Tale tubo può essere richiesto presso i rivenditori e i centri di assistenza specializzati.

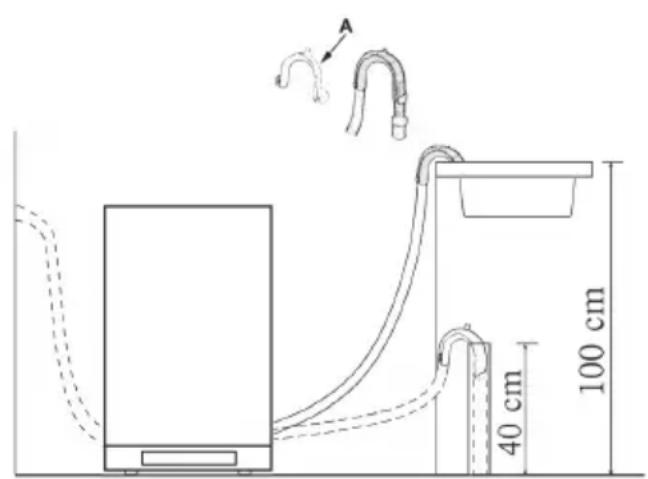

Allacciamento del tubo di scarico
Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4 cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciarlo, utilizzando l'apposito supporto speciale in plastica in dotazione con la lavastoviglie (vedi fig.C). L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cm e non deve essere immersa nell'acqua.
fig.C
Attenzione:
L'apposito supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca.
Collegamento elettrico
Dopo aver verificato che i valori di tensione e frequenza della corrente domestica corrispondano a quelli della targhetta nominale (posta sulla parte interna in acciaio inox della porta della lavastoviglie) e che l'impianto elettrico possa supportare la tensione massima riportata sulla targhetta, inserire la spina in una presa elettrica correttamente messa a terra (la messa a terra dell'apparecchio è un requisito di sicurezza imposto per legge).
Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina invece di utilizzare adattatori o dispositivi analoghi che potrebbero causare surriscaldamenti e bruciature.
Attenzione:
La spina della lavastoviglie deve essere accessibile anche quando l'apparecchio è installato come una parte incassata, in modo che la manutenzione possa essere fatta in sicurezza.

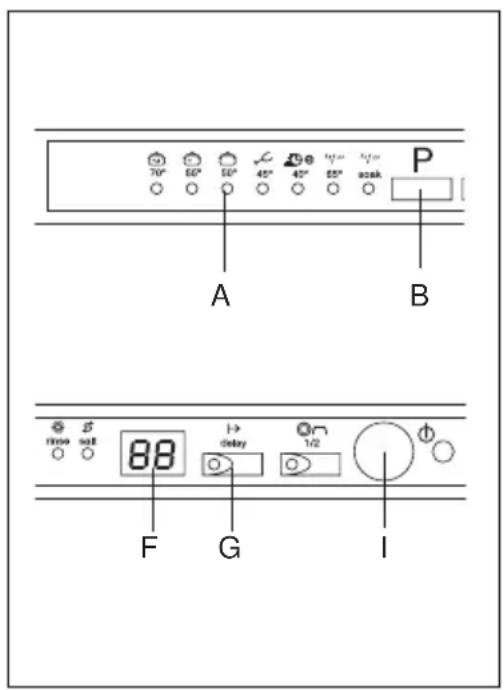

Vista da vicino (pannello comandi)
A Indicatori programmi B Tasto Programmi C Tasto "3 in 1" D Indicatore livello basso brillantante E Indicatore livello basso sale

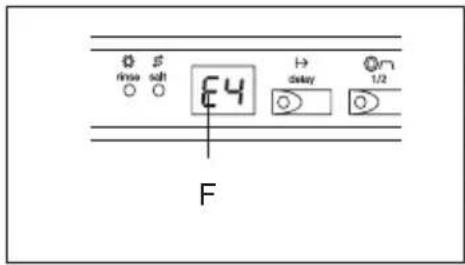

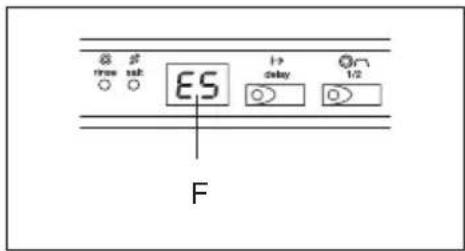

F Indicatore durata del programma e avvio ritardato G Tasto Avvio Ritardato H Tasto "MEZZO CARICO" Tasto ON-OFF Lampada spia ON-OFF

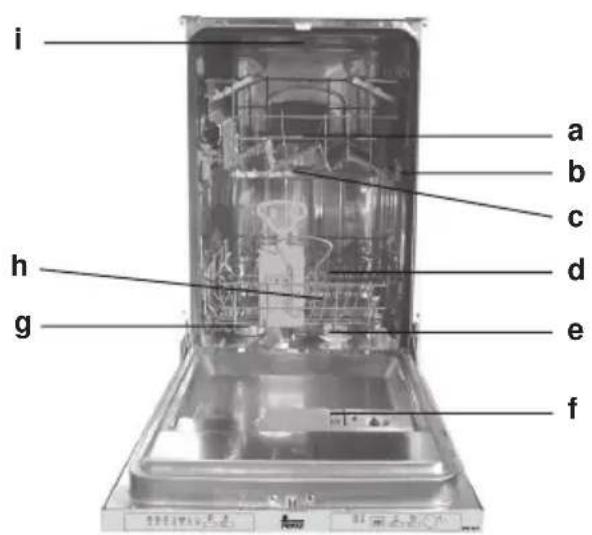

Vista da vicino (Interno)
a Cestello superiore b Regolazione altezza cestello c Irroratore superiore d Cestello inferiore e Filtro lavaggio
f Contenitore detersivo e brillantante g Tappo contenitore sale h Irroratore inferiore i Terzo aspersore
Sale
La durezza dell'acqua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi.
Questo elettrodomestico è dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'acqua.
Inserimento del sale nell'addolcitore
Utilizzare esclusivamente sale per lavastoviglie. Il contenitore del sale si trova vicino al cestello inferiore e deve essere riempito nel modo seguente:
- Se l'indicatore del livello basso sale "E" si illumina, riempire di sale.
- Estrarre il cestello inferiore e svitare e togliere il tappo del contenitore del sale.
- Prima di inserire il sale per la prima volta, riempire il contenitore con acqua.
- Posizionare l'estremità dell'imbuto (in dotazione) nel foro e inserire circa 2 kg di sale. È normale che fuoriesca una piccola quantità di acqua dal contenitore.
- Riavvitare con attenzione il tappo.
Importante:
Per impedire la formazione di ruggine, inserire il sale subito prima dell'inizio di un ciclo di lavaggio.
Regolazione del consumo del sale
La lavastoviglie è predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua disponibile. Ciò permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo.
Per regolare il consumo di sale, procedere nel modo seguente:
- Svitare il tappo del contenitore del sale;

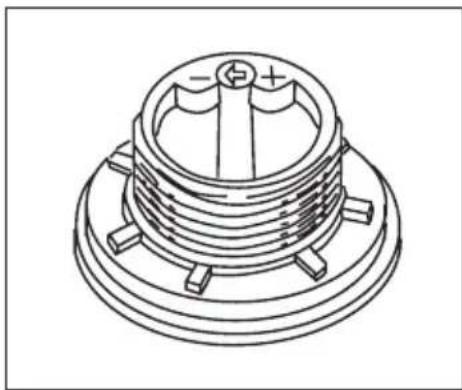

- Sul collo del contenitore è presente un anello con una freccia (vedi figura a destra).
- Se necessario, ruotare l'anello in senso antiorario, dal simbolo "-" verso il simbolo "+" in base alla durezza dell'acqua.
Per eseguire le regolazioni, si consiglia vivamente di consultare la seguente tabella:
| Durezza dell'acqua | | | |
| Livello | °fH | °dH | mmol/l | Posizione selettore | Consumo sale (grammi/ciclo) | Autonomia (cici/2kg.) |
| 1 | 0 - 10 0 | 17 0 - 1,7 | / | 0 | / |
| 2 | | | 1,8 - 4,41 | 8 - "4410 - | 25 20 | 60 |
| 3 | 25 - 50 4 | 5 - 89 4,5 - 8,9 | MED | 40 | 40 |
| 4 | | >89>5 | 0 >8,9 | | 60"+" | 25 |
Brillantante
Il brillantante viene usato nel risciacquo, per ottenere bicchieri brillanti e stoviglie senza macchie. Il contenitore si trova nel pannello interno della porta.
Se l'indicatore del livello del brillantante "D" si illumina, riempire con del brillantante.
Per aprire il contenitore del brillantante, ruotare il tappo "1" in senso antiorario, quindi aggiungere il brillantante, prestando attenzione a non farlo fuoriuscire.
Il quantitativo di brillantante necessario per un ciclo di lavaggio può essere regolato ruotando l'apposito dosatore "2", posizionato sotto al coperchio "1", con un cacciavite. Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale è la numero 3.
Importante:
Il corretto dosaggio del brillantante migliorerà l'asciugatura delle stoviglie. Se sulle stoviglie rimangono gocce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore. Se invece le stoviglie presentano striature bianche, regolare il dosatore su un'impostazione inferiore.
Detersivo
Utilizzare esclusivamente detersivi per lavastoviglie. Il contenitore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguendo le istruzioni contenute nella "Tabella dei cicli di lavaggio". Il contenitore del detersivo si trova nel pannello interno dello sportello.
Inserimento del detersivo

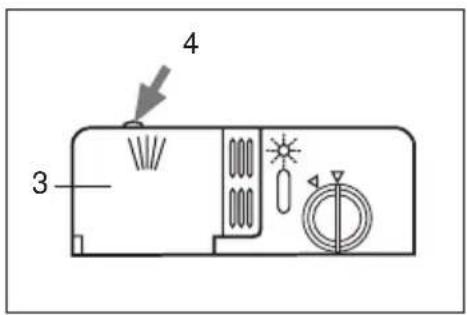

- Per aprire il coperchio "3" del contenitore, premere il pulsante "4".
- Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "5". Il detersivo per il ciclo di pre-lavaggio deve essere inserito nello scomparto "6".
- Dopo aver inserito il detersivo, chiudere il coperchio premendolo fino a sentire un clic.
Nota:
Per agevolare la chiusura del coperchio, eliminare eventuali residui di detersivo in eccesso dal contenitore.
Nella lavastoviglie non dovreste lavare:
Posate e stoviglie di legno. Esse lisciviano e assumono un brutto aspetto; inoltre i collanti usati per il legno non resistono alle temperature raggiunte. Oggetti di vetro decorati e vasi sensibili, specialmente stoviglie antiche o irrecuperabili. Quelle decorazioni non erano più resistenti al lavaggio in lavastoviglie.
Non idonei sono inoltre anche pezzi in materiale plastico sensibile all'acqua calda, stoviglie in rame ed in stagno. Le decorazioni su vetro, i pezzi in alluminio e argento durante il lavaggio possono tendere a cambiare colore e sbiancare. Anche alcuni tipi di vetro dopo molti lavaggi possono diventare opachi. Inoltre non introdurre nella lavastoviglie materiali assorbenti, come spugne e panni.
Avviso:
In futuro acquistare solo stoviglie per le quali venga confermata l'idoneità al lavaggio in lavastoviglie.
Avvertenza
Nella lavastoviglie non devono essere lavate stoviglie sporcate con cenere, cera, grasso lubrificante o colori.
Danni a bicchieri e stoviglie
Cause:
- Tipo di bicchieri e metodi di produzione dei bicchieri. Composizione chimica del detersivo.
- Temperatura dell'acqua e durata del programma della lavastoviglie.
Avviso:
- Usare bicchieri e porcellana indicati dal produttore come resistenti al lavaggio in lavastoviglie.
- Usare un detersivo indicato come delicato per le stoviglie. Informarsi presso il produttore del detersivo.
- Selezionare un programma con la minore temperatura possibile e la più breve durata di programma possibile.
- Al fine di evitare danni, dopo il termine del programma togliere al più presto vetri e posate dalla lavastoviglie.
Prima di inserire i piatti nella lavastoviglie, eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell'elettrodomestico.
Se i residui alimentari presenti su pentole e padelle sono particolarmente difficili da eliminare, consigliamo di lasciarli in ammollo prima di procedere al lavaggio. Ciò evita di dovere effettuare ulteriori cicli di lavaggio. Estrarre il cestello per amplificare il caricamento della lavastoviglie.
Come riempire il cestello inferiore
Si consiglia di disporre sul cestello inferiore le stoviglie maggiormente sporche: pentole, padelle, coperchi, piatti e contenitori di portata, come illustrato nella figura a destra.
Si consiglia di posizionare i piatti di portata e i coperchi sui fianchi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore.
- Pentole e ciotole devono essere sempre poste rivolte verso il basso (vedi fig. D).
- Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua.
- Il cestello inferiore è equipaggiato con una griglia piegabile verso il basso (vedi fig. E) in modo che batteria da cucina più grande o più numerosa possa essere caricata.

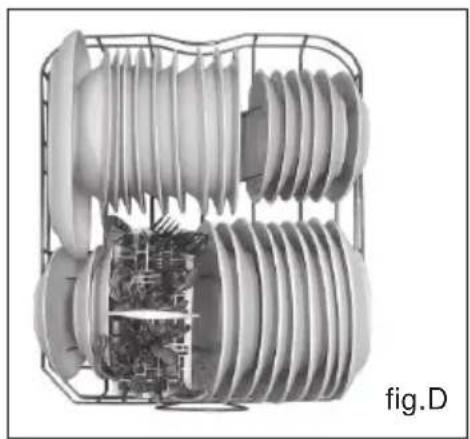

AVVERTIMENTO
Coltelli e gli altri utensili con punti acuti devono essere caricati nel cesto con i loro punti verso il basso o sistemati in una posizione orizzontale.
Carica normale
Come riempire il cestello superiore
Il cestello superiore è predisposto per stoviglie più delicate e leggere, come bicchieri, tazze da caffè e tè, piattini, piatti e coppette, o altre piccole padelle (purché non eccessivamente sporche).
- Posizionare i piatti e le pentole in modo che non vengano mossi dallo spruzzo dell'acqua.

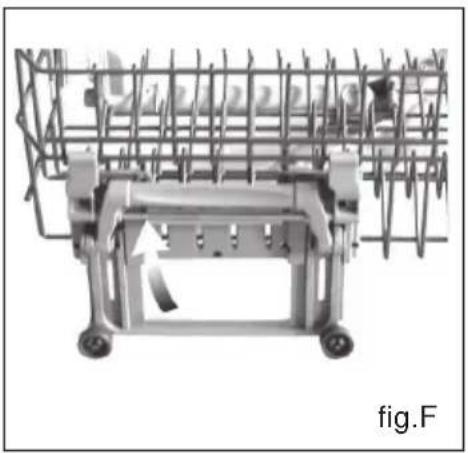

- L'altezza del cestello superiore si regola con le manopole laterali (vedi fig. E).
Regolare il cestello superiore al livello più alto e ci sarà più spazio per altre pentole e piatti sul cestello inferiore.
Supporto

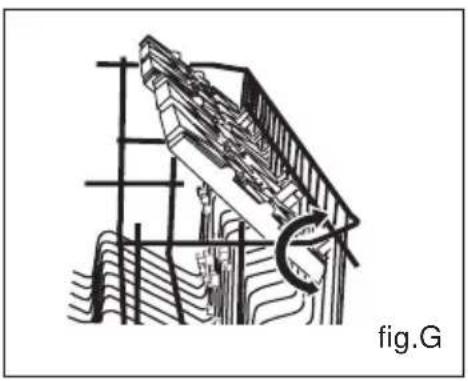

Appoggiare i bicchieri alti e le stoviglie con manico lungo sullo scaffale, anziché sugli altri stoviglie da lavare (vedi fig. G).

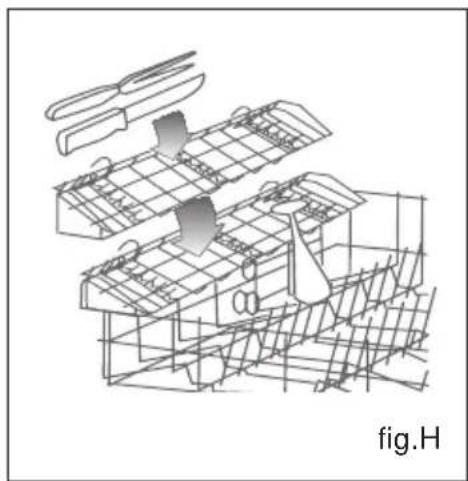

Scaffali per coltelli
Questi scaffali sono situati al fianco dello scaffale superiore. Si possono separare i coltelli grandi e taglienti da lavare indipendentemente per evitare eventuali danneggiamenti (vedi fig. H).
| Programma di lavaggio | Tipodi stoviglie p.es. porcellana, pentole, posate, bicchieri ecc. | Tipe di resti di cibo | Quantità di resti di cibo | Adesione dei resti di cibo | Descrizione del ciclo | 1/2 carico | 3 in 1 |
| 70° Lavaggio intensivo | Resistenti | minestre, soufflé, sughi, patate, pasta riso, uova, arrosti | Molti | Forte | Pre-lavaggio con acqua calda. Lavaggio prolongato da 70°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciugatura. | - | ● |
| ● | ● |
| 55° Lavaggio Normale | Pre-lavaggio con acqua fredda. Lavaggio prolongato da 55°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciugatura. | - | ● |
| ● | ● |
| 50° Lavaggio leggero (EN50242) | Miste | minestre patate, pasta riso, uova, arrosti | Pocchi | Debole | Pre-lavaggio con acqua fredda. Lavaggio prolongato da 50°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciugatura. | - | ● |
| ● | ● |
| 45° Lavaggio di Vetro | caffè, dolce, latte, salsicce, bevande fredde, insalate | Pocchissimi | Debole | Lavaggio da 45°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciugatura. | - | ● |
| ● | ● |
| 40° Lavaggio Velocene | Lavaggio breve a 40°C. Risciacquatura con acqua fredda. | - | - |
| ● | - |
| 65° Risciacquvi | Lavaggio preliminare di pentole e stoviglie in attesa di completare il carico al pasto successivo. | Risciacquo con acqua calda 65°C. Asciugatura. | - | - |
| ● | - |
| soak Ammollo | sciacqare le stoviglie fatto acqua corrente se restano molti giorni in lavastoviglia prima del lavaggio. | Breve lavaggio freddo ad evitare che il residuo di cibo possa essere essiccato sui piatti. | - | - |
| ● | - |
| Avvio |
| ritarcato | Defensivo |
| Lavaggio |
| prolungato |
| lavaggio | Brilliantante |
| 259 |
| 259 |
| 259 |
| 259 |
| 259 |
| 259 | | | | | | | | | | |
| 259 | | | | | | | | | | |
| 259 | | | | | | | | | | |
| 259 | | | | | | | | | | |
| 259 | | | | | | | | | | |
| 259 | | | | | | | | | | | |
| 259 | | | | | | | | | | | |
| 259 | | | | | | | | | | | |
| 259 | | | | | | | | | | | |
| 259 | | | | | | | | | | | |
Valore misurato in laboratorio secondo la norma europea EN 50242.
| Duranta in minuti | Consumo corrente in kWh | Consumo acqua in litri |
| 112 | 1.44 | 18 |
| 94 | 1.25 | 16 |
| 90 | 1.11 | 15 |
| 102 | 1.11 | 15 |
| 90 | 1.00 | 14 |
| 162 | 0.81 | 15 |
| 140 | 0.76 | 13 |
| 92 | 1.01 | 12 |
| 82 | 0.95 | 10 |
| 32 | 0.40 | 9 |
| 28 | 0.30 | 8 |
| 54 | 0.90 | 5.5 |
| 48 | 0.78 | 5 |
| 3 | 0.02 | 3 |
Selezione del programma
Secondo il tipo di stoviglie, la quantità e lo stato dei residui di cibo, nella tabella dei programmi potete trovare un'indicazione precisa del programma necessario.
Trovate il relativo svolgimento del programma e i relativi dati di programma nella parte a destra della tabella dei programmi.
Un esempio:
Per stoviglie miste con molti residui di cibo fortemente aderenti, usate il programma «Normale» 55°
Consiglio per il risparmio
Se la macchina è poco carica, spesso è sufficiente il successivo programma meno energico.
Dati di programma
I dati di programma indicati si riferiscono a condizioni normali. Maggiori differenze possono verificarsi a causa di:
diversa quantità di stoviglie - temperatura di alimentazione dell'acqua - pressione della conduttura dell'acqua - temperatura ambiente - tolleranze della tensione di rete e tolleranze dipendenti dalla macchina (p.es. temperatura, quantità d'acqua, ...)
Inserire l'apparecchio
- Aprire il rubinetto dell'acqua.
- Alla fine del programma aprire la porta.
- Inserire il tasto ON-OFF "I".
- Premere il tasto "B". L'indicatore del programma "A" si illumina e sul display è indicata la durata del programma.
- Se si chiude la porta, un segnale acustico indica la partenza del programma. L'indicatore "A" si illumina e il programma si svolge automaticamente.
Fine del programma
- Sei segnali acustici indicano la fine del programma e tutti gli indicatori del programma si illuminano.
Spegnere l'apparecchio
Alcuni minuti dopo il programma:
- Alla fine del programma aprire la porta.
- Inserire il tasto ON-OFF "I".
- Togliere le stoviglie dopo il raffreddamento.
Interruzione del programma
- Aprire la porta. Attenzione! Pericolo di fuoriuscita di spruzzi d'acqua dall'apparecchio. Aprire completamente solo quando il braccio di lavaggio non gira più.
- Se la porta è aperta, un segnale acustico emette 10 volte un beep ogni 30 secondi.
- In caso di allacciamento ad acqua calda, oppure quando la macchina ha già effettuato il riscaldamento e la porta dell'apparecchio è stata aperta, prima accostare la porta per qualche minuto e poi chiuderla. Altrimenti la porta può essere espulsa.
Avvio Ritardato
È possibile ritardare le partenze dei programmi con 24 ore, per passi di un'ora.
- Inserire l'apparecchio.
- Premere il tasto "B" per scegliere il programma.
- Premere il tasto "G". L'indicatore "F" scompare e sul display è indicata la partenza ritardata "I".
- Premere il tasto "G" per scegliere l'ora di partenza del programma.
- Per cancellare l'avvio ritardato, premere il tasto "G" tante volte finché l'indicatore non si illumina più.
- Se si chiude la porta, l'indicatore dell'avvio ritardato "G" si illumina, l'indicatore "F" scompare e decresce. Quando il programma inizia, l'indicatore "G" non si illumina più.
Indicatore 1/2 carico
Questo indicatore (vedi "Vista da vicino pannello comandi" alla lettera "H") consente di lavare solo in uno dei cesti (superiore o inferiore) nel caso in cui non vi siano stoviglie sufficienti per effettuare un carico completo; vi consentirà di risparmiare acqua ed energia elettrica.
Per selezionare il 1/2 carico superiore:
- Selezionare il programma (vedi "Inserire l'apparecchio").
- Premere il tasto "H". L'indicatore 1/2 carico si illumina.
- Se si chiude la porta, lo svolgimento del programma inizia automaticamente.
- Cancellare il 1/2 carico: premere il tasto "B" tante volte finché l'indicatore non si illumina più.
- Non dimenticare di mettere la quantità di detersivo per il 1/2 carico.
Funzione 3 in 1
Quando si usano i prodotti "3 in 1", le spie del brillantante e del sale non hanno alcun significato. Può pertanto essere utile spegnere la spia del brillantante. Si noti che solo alcune lavastoviglie dispongono di questa funzione; per la durezza dell'acqua selezionare l'impostazione minima possibile.
Se si decide di passare all'uso della combinazione standard di detergenti, si consiglia di:
1. Riempire le vaschette sia del sale che del brillantante. 2. Impostare il valore massimo per la durezza dell'acqua ed eseguire tre cicli di lavaggio normali senza carico. 3. Regolare di nuovo l'impostazione per la durezza dell'acqua in base alle condizioni dell'acqua nella propria area geografica (attenersi al manuale d'istruzioni).
AVVERTIMENTO
Non inserire le pastiglie nella vaschetta o nel cestello delle posate, poiché il lavaggio sarebbe di scarsa qualità. Le pastiglie devono essere inserite nel dosatore del detergente.
Funzione Memoria:
Se la lavastoviglie viene spenta tramite il pulsante ON/OFF, oppure si verifica un'interruzione di corrente quando il programma selezionato è in funzione, il programma di lavaggio non verrà cancellato. L'elettronica di controllo, infatti, dispone di un microprocessore che memorizza le informazioni sul programma selezionato. Una volta che la macchina rientra in funzione, ripartirà esattamente dal punto in cui si era interrotta.
Cancellazione o modifica di un ciclo di lavaggio in corso.
Premessa:
1: Per modificare o cancellare un ciclo di lavaggio già avviato (avendo cura di aprire prima la porta), è necessario resettare il programma precedente, tenendo premuto il selettore programmi "B" per almeno 3 secondi; si sentirà un breve segnale acustico. 2: Se l'operazione di reset ha avuto successo, inizia la fase di scarico. Una volta che lo scarico è terminato, la lavastoviglie sarà pronta per la selezione di un nuovo programma di lavaggio.
Suggerimenti per una lunga durata della lavastoviglie
Dopo ciascun lavaggio
Dopo ciascun lavaggio, chiudere il rubinetto di alimentazione dell'acqua e lasciare la porta leggermente aperta in modo che umidità e odori non rimangano all'interno della lavastoviglie.
Staccare la spina
Prima di pulire o di eseguire operazioni di manutenzione sulla lavastoviglie, staccare sempre la spina dalla presa di alimentazione. Non correre rischi.
Non impiegare solventi o prodotti di pulizia abrasivi
Per pulire le parti esterne e le guarnizioni in gomma della lavastoviglie, non utilizzare solventi o prodotti per la pulizia abrasivi. Utilizzare una spugna con acqua saponata tiepida.
Per eliminare macchie o residui alla superficie interna, utilizzare una spugna inumidita con acqua e aceto di vino, oppure un prodotto specifico per lavastoviglie.
Spostamento della lavastoviglie
Se occorre spostare la lavastoviglie, cercare di mantenerla in posizione verticale. Se assolutamente necessario, può essere ribaltata sul dorso.
Guarnizioni
Una delle cause del cattivo odore che a volte si forma all'interno della lavastoviglie sono i residui di cibo nelle guarnizioni. Per evitare ciò, si consiglia di pulirle periodicamente con una spugna.
La porta non dovrebbe essere lasciata nella posizione aperta perché questo potrebbe presentare un rischio d'inciampare.
Prima di partire per le ferie
Prima di partire per un periodo di tempo prolungato, si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota e poi di staccare la spina dalla presa, di chiudere il rubinetto di alimentazione dell'acqua e di lasciare la porta leggermente aperta. Ciò contribuisce a una maggiore durata delle guarnizioni e impedisce la formazione di cattivi odori all'interno della lavastoviglie.
Il controllo e la manutenzione regolari della macchina contribuiscono a prevenire guasti. Ciò comporta un risparmio di tempo. Perciò è opportuno guardare attentamente l'interno della Vostra lavastoviglie.
Stato generale della macchina
- Controllare se nella vasca di lavaggio vi sono depositi di grasso e calcare. Se si riscontrano simili depositi,
- lavare accuratamente la macchina con detersivo.
Sale speciale
Controllare l'indicatore del livello del sale "E" sul pannello. Eventualmente aggiungere sale.
Brillantante
Controllare l'indicatore del livello del brillantante sul pannello "D". Se necessario aggiungere brillantante.
Filtri
I filtri "7, 8" impediscono alle impurità grossolane nell'acqua di lavaggio di raggiungere la pompa. Queste impurità talvolta possono otturare i filtri.
- Dopo ogni lavaggio, controllare se i filtri trattengono residui, ed eventualmente pulirli.

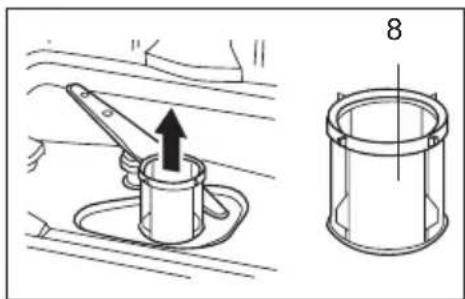

- Svitando il filtro grosso "7" si può estrarre il gruppo filtri "8". Rimuovere i resti e lavare i filtri sotto acqua corrente. Collocare il gruppo filtri "8" e rimettere il filtro grosso "7".
Bracci di lavaggio
Calcare e impurità nell'acqua di lavaggio possono bloccare gli ugelli e i supporti dei bracci di lavaggio "9" e "10".
- Controllare se gli ugelli di uscita dei bracci di lavaggio sono otturati da residui di cibo.

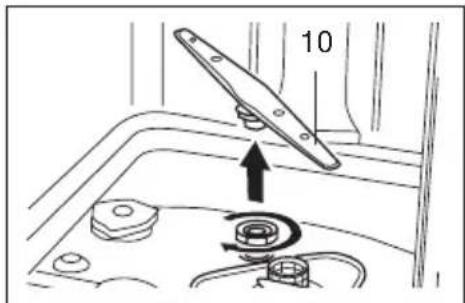

- Eventualmente estrarre verso l'alto il braccio inferiore "10".
- Svitare il braccio superiore "9". Pulire i bracci di lavaggio sotto acqua corrente.
- Innestare o avvitare di nuovo i bracci di lavaggio.
Eliminare da soli piccoli guasti
Secondo l'esperienza, la maggior parte dei disturbi che si verificano nell'uso quotidiano possono essere eliminati da Voi stessi, senza necessità di rivolgersi al servizio assistenza clienti. Con ciò si risparmiano naturalmente costi e si assicura rapidamente la disponibilità della macchina. Il seguente sommario si propone di aiutarvi a trovare le cause degli eventuali disturbi.
Disturbo...
...all'accensione
L'apparecchio non si avvia
Fusibile domestico guasto. - Spina dell'apparecchio non inserita. - Porta dell'apparecchio non chiusa correttamente. - Tasto programma non premuto. Rubinetto dell'acqua non aperto. - Filtro otturato nel tubo flessibile di alimentazione dell'acqua. - Il filtro si trova nel raccordo dell'Aquastop oppure del tubo flessibile di alimentazione.
Attenzione
Tenere presente: Le riparazioni devono essere eseguite solo da personale specializzato. Da riparazioni inappropriate possono derivare danni considerevoli e pericoli per l'utilizzatore.
...nell'apparecchio
Se appare il simbolo I (F): Controllare che:
- la porta sia chiusa correttamente.
Se appare il simbolo F: Controllare che:
- il tubo di scarico è troppo basso.
F
Se compare "F" (F) sullo schermo:
Controllare che:
- il tubo di alimentazione dell'acqua non sia schiacciato o piegato;
- il tubo di scarico è troppo alto.
Se compare "ES" (F) sullo schermo:
Controllare che:
- il rubinetto dell'acqua sia aperto e il tubo attaccato correttamente;
- l'acqua arrivi alla casa e abbia pressione sufficiente;
- il tubo di alimentazione dell'acqua non sia schiacciato o piegato;
- il filtro del tubo di alimentazione non sia intasato.
- il tubo di scarico è troppo basso.
Se tutti i controlli sono stati realizzati e l'errore continua: premere il tasto Off ed aspettare alcuni minuti, dopo premere il tasto On. Qualora la lavastoviglie non funzioni e/o il problema persista, contattare il centro di assistenza autorizzato più vicino e fornire le seguenti informazioni:
- il tipo di problema;
- il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetta sul fianco della parte interna della porta.
Il braccio di lavaggio inferiore non gira liberamente
Il braccio di lavaggio è bloccato da parti minute o da residui di cibo.
Il coperchio del detersivo non si chiude
- Contenitore del detersivo troppo pieno.
- Meccanismo bloccato da residui di detersivo aderenti.
Gli indicatori luminosi non si spengono dopo il lavaggio
- Interruttore principale ancora inserito.
Residui di detersivo dopo il lavaggio aderiscono nel contenitore del detersivo
Al riempimento il contenitore era umido, versare il detersivo solo nel contenitore asciutto.
Alla fine del programma resta acqua nell'apparecchio
Il tubo di scarico dell'acqua è otturato o strozzato. - La pompa di scarico dell'acqua è bloccata. I filtri sono otturati. - Il programma non è ancora terminato. Attendere la fine del programma.
...e nel lavaggio
- Detersivo per lavaggio a mano nel contenitore di brillantante. Il brillante versato può causare un'eccessiva formazione di schiuma durante la successiva operazione di lavaggio. Si consiglia pertanto di rimuovere con un panno il brillante fuoriuscito.
L'apparecchio si ferma durante il lavaggio
- Alimentazione elettrica interrotta.
- Alimentazione dell'acqua interrotta.
Rumore battente durante il lavaggio
Il braccio di lavaggio urta contro stoviglie.
Rumore di acciottolio durante il lavaggio
Stoviglie non disposte correttamente.
Rumore battente delle valvole di riempimento
- Dipende dall'installazione della tubazione dell'acqua e non ha conseguenze sul funzionamento della macchina. Impossibile rimediare.
... sulle stoviglie
Residui di cibo restano attaccati alle stoviglie
- Le stoviglie sono state disposte male, i getti d'acqua non hanno potuto colpire la superficie. Il cesto era troppo pieno.
- Le stoviglie sono disposte l'una a contatto con l'altra.
- È stato messo troppo poco detersivo.
- È stato selezionato un programma di lavaggio troppo debole.
- Qualche stoviglia impediva la rotazione del braccio di lavaggio. Gli ugelli del braccio di lavaggio sono otturati da residui di cibo. I filtri sono otturati.
- I filtri sono inseriti male.
- La pompa di scarico dell'acqua è bloccata.
Alterazione di colore sui pezzi in materiale plastico
- È stato riempito troppo poco detersivo.
- Il detersivo ha un effetto candeggiante troppo ridotto. Sostituire il detersivo con candeggiante al cloro.
Macchie bianche restano in parte sulle stoviglie, i bicchieri restano opachi
- È stato riempito troppo poco detersivo.
- È stata impostata una quantità di brillante troppo ridotta. Nonostante l'alta durezza dell'acqua, non è stato riempito sale speciale.
- Impianto di addolcimento regolato troppo basso. Il coperchio del contenitore del sale non è ben stretto.
- Se è stato usato un detersivo senza fosfati, usare per un confronto un detersivo con fosfati.
Le stoviglie non si asciugano
- È stato selezionato un programma senza asciugatura.
- È stata regolata una quantità di brillante troppo ridotta.
- Stoviglie sgombrate troppo presto.
Aspetto non brillante dei bicchieri
- Quantità di brillantante regolata troppo bassa.
Le tracce di tè o di rossetto non sono state eliminate completamente.
Il detersivo ha un effetto sbiancante troppo debole. - È stata selezionata una temperatura di lavaggio troppo bassa.
Tracce di ossido sulle posate
- Posate non abbastanza inossidabili.
- Contenuto di sale troppo alto nell'acqua di lavaggio.
- Coperchio del contenitore del sale non stretto bene.
- Nel riempire il sale è stato versato troppo sale nella vasca.
I bicchieri perdono trasparenza e cambiano colore, la patina si stacca con difficoltà
- È stato riempito il detersivo non idoneo.
- I bicchieri non sono resistenti al lavaggio in lavastoviglie.
- Quantità di brillante regolata troppo alta.
Caratteristiche tecniche
it
| Larghezza | 45 cm |
| Profondità | 58 cm |
| Altezza | 82 cm |
| Capacità | 9 coperti standard |
| Pressione dell'aqua | 0.03-1.0MPa |
| Tensione di potenza | 220-240V~ 50Hz |
| Massima intensita del corrente | 13A |
| Potenza assorbita totale | 2150W |
Avvertenze
Avvertenze per lo smaltimento
Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Al fine della sicurezza si prega di tagliare il cordone di alimentazione elettrica dell'apparecchio dismesso. Distruggere il dispositivo di chiusura della porta. Si impedisce in questo modo che bambini possano imprigionarsi per gioco e rischiare la vita.
L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a voi.
Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, con uno smaltimento ecologico dell'imballaggio.
L'imballaggio e le sue parti non sono un giocattolo, perché evitare che i bambini lo usino per il gioco. Pericolo di soffocamento a causa di scatole ripiegabili e fogli di plastica.
Informarsi presso il proprio rivenditore o la propria amministrazione comunale sulle attuali vie di smaltimento.
Generali
Gli apparecchi ad incasso inferiore e integrati, che in un secondo tempo vengono installati come apparecchi standard, devono essere bloccati contro il ribaltamento, p.es. mediante avvitature alla parete, oppure montaggio sotto un piano di lavoro continuo, avvitato ai mobili contigui.
Caricamento delle stoviglie in accordo con la norma
Esempio di caricamento: fig. 1, 2 e 3
Capacità: 9 coperti standard
Programma utilizzato: Lavaggio leggero
Dosaggio del brillante livello: 5
Se il cestello superiore si raccia.
Se ci sono delle differenze con la norma EN 50242 per il grado dei residui di cibo, il tipo delle stoviglie o posate, pregasi di contattare prima delle prove il produttore dell'apparecchio.
WB: Scatola cablaggio
DS: Interruttore porta
WS: Interruttore livello acqua
DP: Motore pompa di scarico
DV: Contenitore detergente e brillantante
SLV: Valvola di guida
SV: Valvola addolcitore
OS: Interruttore trabocco
IV: Valvola ammissione acqua
WP: Motore pompa di lavaggio
TL: Limitatore temperature
HE: Resistenza elettrica
HR: Relais
SSS: Interruttore livello basso sale
SRS: Interruttore livello basso brillantante
TS: Sensore temperatura
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.
Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
| COUNTRY | CITY | COMPANY | CC | TELEPHONE | FAX |
| Australia | Victoria | TEKA AUSTRALIA Pty. Ltd. | 61 | 3 9550 6100 | 3 9550 6150 |
| Austria | Wien | KUPPERBUSCH GesmbH | 43 | 1 866 800 | 1 866 8082 |
| Belgium | Zellik | B.V.B.A. KUPPERBUSCH S.P.R.L. | 32 | 2 466 8740 | 2 466 7687 |
| Bulgaria | Sofia | TEKA BULGARIA EOOD. | 359 | 2 9768 330 | 2 9768 332 |
| Chile | Santiago de Chile | TEKA CHILE, S.A. | 56 | 2 4386 000 | 2 4386 097 |
| China (Pop. Rep.) | Shanghai | TEKA INTERNATIONAL TRADING (Shanghai) | 86 | 21 511 688 41 | 21 511 688 44 |
| Czech Republic | Libez | TEKA CZ S.R.O. | 420 | 2 84 691940 | 2 84 691923 |
| Ecuador | Guayaquil | TEKA ECUADOR, S.A. | 593 | 4 2251174 | 342 250 693 |
| France | Cergy Pontoise | TEKA FRANCE S.A.S. | 33 | 1 343 01597 | 1 343 01598 |
| Germany | Haiger | TEKA KUCHENTECHNIK GmbH | 49 | 277181410 | 771 814 110 |
| Greece | Athens | TEKA HELLAS A.E. | 30 | 210 9760283 | 210 9712725 |
| Hungary | Budapest | TEKA HUNGARY KFT | 36 | 1 3542110 | 1 3542115 |
| Indonesia | Jakarta | PT TEKA BUANA | 62 | 21 390 5274 | 21 390 5279 |
| Italy | Frosinone | TEKA ITALIA S.P.A. | 39 | 0775 898271 | 0775 294681 |
| Korea (Rep. South) | Seoul | TEKA KOREA CO. LTD. | 82 | 2 599 4444 | 222 345 668 |
| Malaysia | Selangor Darul Ehsan | TEKA KUCHENTECHNIK (MALAYSIA) SDN. | 60 | 3 7620 1600 | 3 7620 1626 |
| Mexico | Mexico D.F. | TEKA MEXICANA S.A. de C.V. | 52 | 555 133 0493 | 55 5762 0517 |
| Pakistan | Lahore | KUPPERBUSCH-TEKA PAKISTAN Pvt. Ltd. | 92 | 42 631 2182 | 42 631 2183 |
| Poland | Pruszków | TEKA POLSKA SP. ZO.O. | 48 | 22 7383270 | 22 7383278 |
| Portugal | Inavo | TEKA PORTUGAL, S.A. | 351 | 234 329 500 | 234 325 457 |
| Russia | Moscow | TEKA RUS LLC | 7 | 095 737 4690 | 095 737 4689 |
| Singapore | Singapore | TEKA SINGAPORE PTE. LTD. | 65 | 67342415 | 67346881 |
| Spain | Santander | TEKA INDUSTRIAL, S.A. | 34 | 942 355050 | 942 324499 |
| Thailand | Bangkok | TEKA (THAILAND) CO. LTD. | 66 | 2 6933237 | 2 6933242 |
| Turkey | Istanbul | TEKA TEKNIK MUTFAK | 90 | 212 288 3134 | 212 274 56 86 |
| Ukraine | Kiev | TEKA UA | 380 | 44 272 33 90 | 44 279 58 54 |
| United Arab Emirates | Dubai | TEKA KUCHENTECHNIK MIDDLE EAST FZE | 971 | 4 887 2912 | 4 887 2913 |
| United Kingdom | Milton Abingdon | TEKA PRODUCTS LTD. | 44 | 1235 861916 | 1235 835107 |
| USA | Tampa | TEKA USA, INC. | 1 | 813 2888820 | 813 2888604 |
| Venezuela | Caracas | TEKA ANDINA, S.A. | 58 | 2 1229 12821 | 2 1229 12825 |
