DWFN320T - Lave-vaisselle SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Niveaux de bruit	42 dB, fonctionnement silencieux
Programmes de lavage	6 programmes, incluant Eco, Intensif, Rapide, et Prélavage
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, programme de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, service après-vente disponible, compatible avec tablettes de lavage

FOIRE AUX QUESTIONS - DWFN320T SAMSUNG

Pourquoi mon lave-vaisselle SAMSUNG DWFN320T ne démarre-t-il pas ?

Vérifiez que l'appareil est bien branché et que la prise de courant fonctionne. Assurez-vous également que la porte est correctement fermée et que le programme est sélectionné.

Pourquoi l'eau ne s'écoule-t-elle pas correctement dans mon lave-vaisselle ?

Vérifiez que le filtre est propre et qu'il n'y a pas d'obstructions dans le tuyau d'évacuation. Assurez-vous également que le robinet d'eau est ouvert.

Comment nettoyer les filtres de mon lave-vaisselle SAMSUNG DWFN320T ?

Retirez le filtre de l'appareil, rincez-le à l'eau chaude pour enlever les résidus et laissez-le sécher avant de le remettre en place.

Pourquoi mes plats ne sont-ils pas bien lavés ?

Assurez-vous de ne pas surcharger le lave-vaisselle et de placer les ustensiles correctement. Vérifiez également que le bras gicleur n'est pas bloqué et que le produit de lavage est suffisant.

Comment régler les paramètres de dureté de l'eau ?

Accédez au menu des paramètres sur le panneau de commande et sélectionnez l'option de dureté de l'eau. Suivez les instructions à l'écran pour ajuster le niveau en fonction de votre région.

Mon lave-vaisselle émet un bruit étrange pendant le cycle, que faire ?

Vérifiez qu'aucun objet n'est coincé dans le bras gicleur ou dans le filtre. Si le bruit persiste, il peut être nécessaire de faire vérifier l'appareil par un technicien.

Comment puis-je résoudre un code d'erreur affiché sur l'écran ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur et suivez les étapes de dépannage recommandées.

Est-ce que je peux utiliser des produits de lavage non-SAMSUNG ?

Il est recommandé d'utiliser des produits de lavage compatibles avec les lave-vaisselle, mais évitez les produits contenant des agents abrasifs qui pourraient endommager l'appareil.

Comment détartrer mon lave-vaisselle SAMSUNG DWFN320T ?

Utilisez un détartrant spécifique pour lave-vaisselle et suivez les instructions du fabricant. Effectuez cette opération régulièrement pour maintenir l'efficacité de l'appareil.

Pourquoi mon lave-vaisselle ne sèche-t-il pas correctement ?

Vérifiez que le cycle de séchage est activé et assurez-vous que le produit de rinçage est bien présent. Une mauvaise circulation de l'air peut également affecter le séchage.

MODE D'EMPLOI DWFN320T SAMSUNG

Manuel d'utilisation du lave-vaisselle

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit Samsung.

Pour une assistance plus complète, veuillez enregistrer votre produit sur le site

www.samsung.com/register

Consignes de sécurité

Veuillez lire attentivement cette notice d'utilisation et la conserver pour vous y reporter ultérieurement. En cas de cession de l'appareil, transmettez ce manuel aux futurs propriétaires.

Ce manuel contient plusieurs sections : Consignes de sécurité, Pièces et caractéristiques, Installation du lave-vaisselle et Dépannage, etc.

Lisez-le attentivement avant toute utilisation du lave-vaisselle afin de l'utiliser et de l'entretenir correctement.

Le fabricant, dans un but de développement et de mise à jour constants de ses produits, est susceptible d'apporter des modifications sans préavis à ce produit.

AVERTISSEMENT : Lorsque vous utilisez le lave-vaisselle, respectez les consignes de base suivantes :

UTILISATION APPROPRIÉE

• Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte ou les paniers du lave-vaisselle.
• Ne faites jamais fonctionner le lave-vaisselle si tous les panneaux du châssis ne sont pas en place. Ouvrez la porte avec beaucoup de précautions lorsque le lave-vaisselle est en cours de programme. Il y a risque de giclement d'eau.
• Ne placez pas de poids excessif sur la porte ouverte. L'appareil pourrait basculer en avant.
  • Lors du chargement d'articles à laver :
• Positionnez les objets tranchants de manière à ce qu'ils ne risquent pas d'endommager le joint de la porte ;
• Chargez les couteaux tranchants avec le manche vers le haut afin de réduire le risque de coupures ;
• Avertissement : les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.
• Veillez à ce que le compartiment du produit de lavage soit vide à la fin du cycle de lavage.
• Ne lavez pas d'objets en plastique à moins qu'ils ne portent la mention « Lavable au lave-vaisselle » (ou équivalent). Pour les objets en plastique dépourvus de cette mention, consultez les recommandations du fabricant.
• Utilisez uniquement des produits de lavage et agents de rinçage spécialement conçus pour lave-vaisselle. N'utilisez jamais dans votre lave-vaisselle de savon, de lessive ou de produits nettoyants pour les mains.
• Un dispositif doit être incorporé sur le câblage fixe pour permettre de couper cet appareil du secteur avec une séparation des contacts d'au moins 3 mm sur tous les pôles.
• Maintenez les produits de lavage et de rinçage hors de portée des enfants. Éloignez les enfants du lave-vaisselle ouvert : l'appareil peut contenir des résidus de produit de lavage.
• Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.
• Cet appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes non valides, du moins, sans surveillance.
• Certains produits de lavage sont fortement alcalins. En cas d'ingestion, ces produits peuvent être extrêmement dangereux. Evitez tout contact avec la peau et les yeux et éloignez les enfants de la porte du lave-vaisselle lorsque celle-ci est ouverte.
• Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte.
• Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par le service après-vente du fabricant ou un technicien de maintenance agréé afin d'éviter tout danger.
• Veuillez jeter le matériel d'emballage convenablement.
• Utilisez le lave-vaisselle uniquement pour l'utilisation prévue.

LISEZ ET RESPECTEZ LES CONSIGNES DE SECURITE, CONSERVEZ-LES SOIGNEUSEMENT

2_ Consignes de sécurité

• Durant l'installation, le câble d'alimentation ne doit pas être plié ou aplati de manière excessive ou inconsidérée.
• Ne modifiez pas les touches de commande.
• Cet appareil doit être raccordé au réseau d'eau à l'aide de tuyaux neufs. Il est déconseillé de réutiliser des tuyaux usagés.

MISE AU REBUT

Veuillez éliminer comme il se doit le matériel d'emballage du lave-vaisselle.

Tous les éléments d'emballage peuvent être recyclés.

Les pièces en matière plastique de l'appareil sont identifiables selon les abréviations standard internationales :

PE Polyéthylène, par ex. matériel ou film d'emballage

PS Polystyrène, par ex. matériel d'emballage

POM Polyoxyméthylène, par ex. attaches en plastique

PP Polypropylène, par ex. Réservoir à sel

ABS Acrylonitrile-butadiène-styrène, par ex. Tableau de Bord

AVERTISSEMENT : Les matériaux d'emballage sont des dangers potentiels pour les enfants !

Pour vous débarrasser de l'emballage ou de l'appareil usagé, veuillez vous rendre en centre de tri ou en déchetterie. Avant de mettre votre lave-vaisselle au rebus, coupez le cable d'alimentation et détruissez le loquet de la porte.

Le carton d'emballage est constitué de papier recyclable et doit être déposé dans le bac dédié aux emballages et au papier.

En triant correctement ces produits, vous participez à la protection de l'environnement et limitez les risques potentiels pour la santé humaine, susceptibles d'être causés par une mise au rébut inappropriée de vos produits.

Pour plus d'information sur le recyclage de ce produit, veuillez vous adresser aux services de votre ville gérant l'élimination des déchets.

INSTRUCTIONS CONCERNANT LA MARQUE DEEE

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

LISEZ ET RESPECTEZ LES CONSIGNES DE SECURITE, CONSERVEZ-LES SOIGNEUSEMENT

Table des matières

PIÈCES ET CARACTÉRISTIQUES

5 Fonctions du lave-vaisselle

6 Tableau de commande

7 Écran d'affichage

INSTALLATION DE VOTRE LAVE-VAISSELLE

9 Alimentation en eau et vidange

10 Raccordement des tuyaux de vidange

10 Placement de l'appareil

10 Utilisation du lave-vaisselle

UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

11 Adoucisseur d'eau

12 Chargement du sel dans l'adoucisseur

13 Remplissage du réservoir de liquide de rinçage

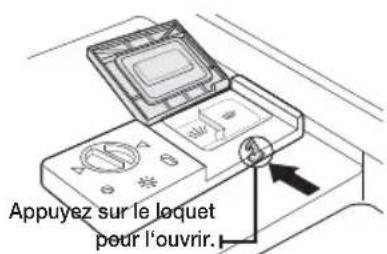

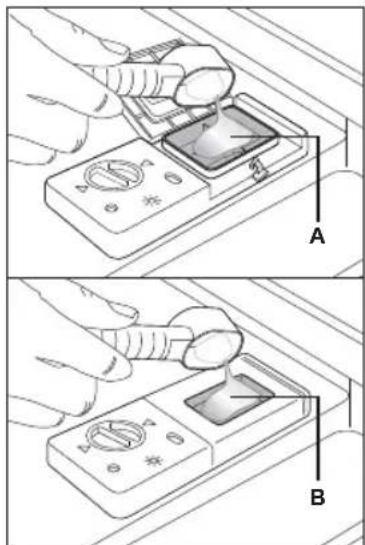

15 Fonction du produit de lavage

17 Comment utiliser l'option 3 en 1

CHARGEMENT DES PANIERS DU LAVE-VAISSELLE

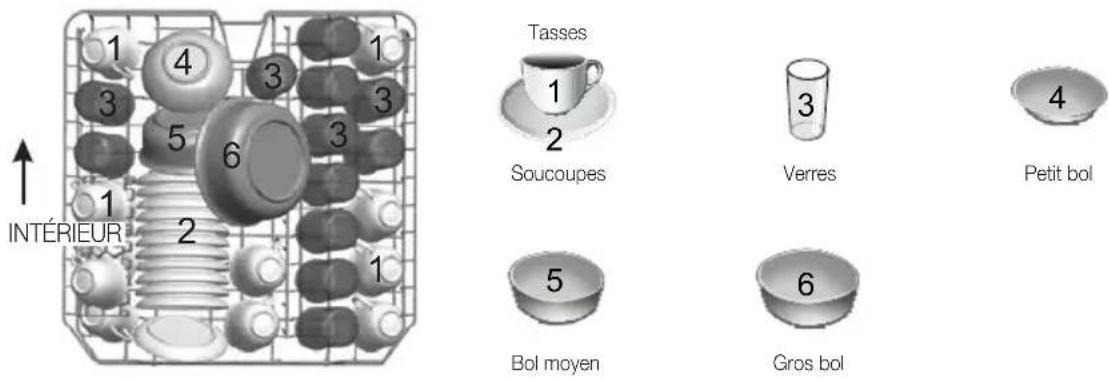

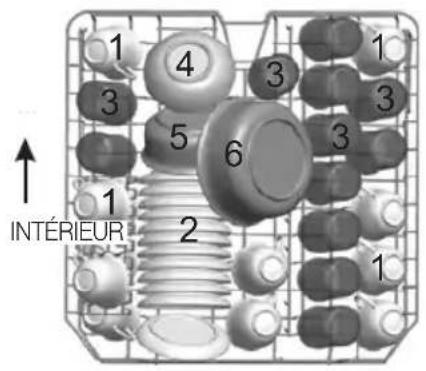

18 Chargement du panier supérieur

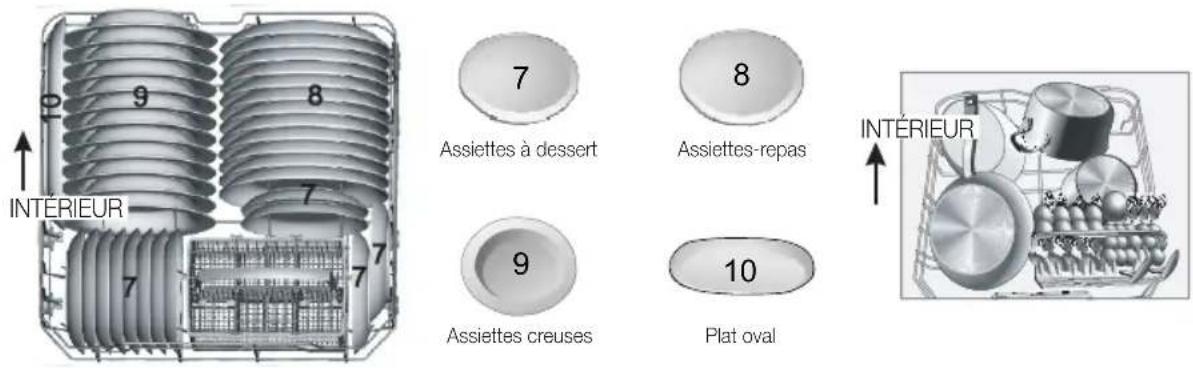

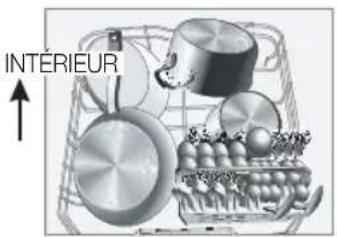

19 Chargement du panier inférieur

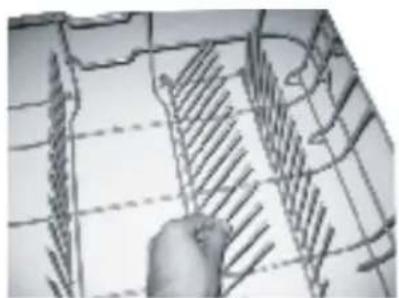

19 Tiges rabattables du panier inférieur

20 Panier à couverts

21 Pour laver au lave-vaisselle, les couverts/plats suivants

PROGRAMMES DE LAVAGE

22 Allumer l'appareil

22 Changer le programme...

23 En fin de cycle de lavage

23 Tableau des cycles de lavage

NETTOYAGE ET ENTRETIEN

24 Nettoyage des filtres

25 Nettoyage des bras gicleurs

25 Nettoyage de la porte

25 Entretien de votre lave-vaisselle

25 Protection contre le gel

26 Comment maintenir votre lave-vaisselle en bon état

DÉPANNAGE

27 Avant d'appeler le service d'assistance

29 Codes d'erreur

ANNEXE

30 Caractéristiques techniques

30 Dimensions de l'appareil

Pièces et caractéristiques

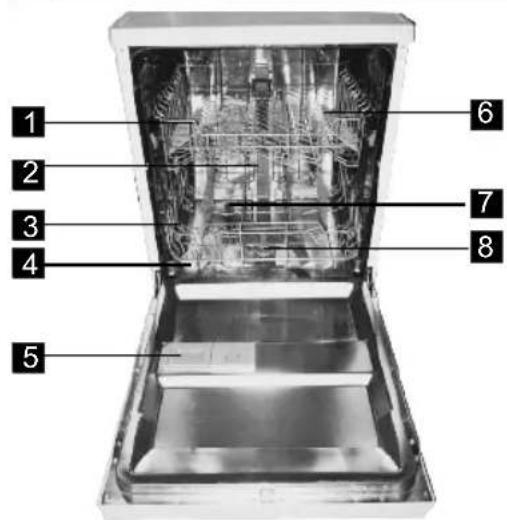

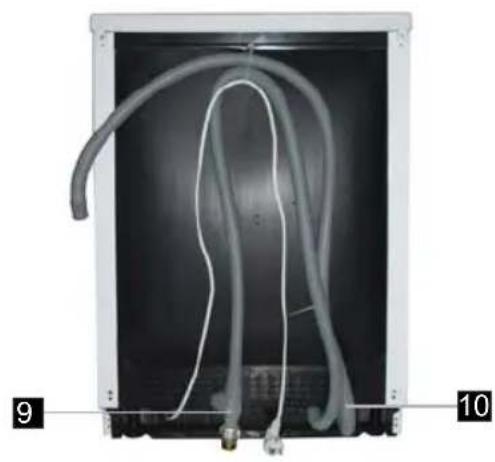

FONCTIONS DU LAVE-VAISSELLE

Façade avant et dos

1 2 3 4 5 6 7 8

Compartiment du produit de lavage

Grille pour tasses et/ou verres

7 Bras de lavage

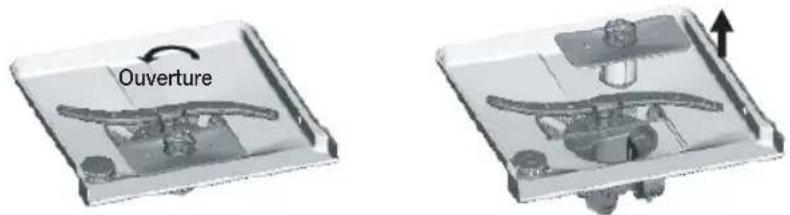

8 Filtre assemblé

9 Flexible

10 Tuyau de vidange

Accessoires : Manuel d'utilisation, entonnoir à sels, panier à couverts

Pièces et caractéristiques

TABLEAU DE COMMANDE

1 5 6 AUTO ECO 8:88 1/2 TABS TABS PROG. (Reset 3 Sec.) 1/2 4 3 2 8 7

1	BOUTON MARCHE/ARRÊT	Appuyez sur ce bouton pour mettre en marche votre lave-vaisselle : l'écran s'allume.
2	BOUTON OPTION 3 EN 1	Cette option 3 en 1 ne nécessite ni sel ni liquide de rinçage mais une tablette 3 en 1. Elle fonctionne seulement en programme Intensive (Intensif), Auto ou Eco.
3	BOUTON DÉPART DIFFÉRÉ	Appuyez sur ce bouton pour programmer l'heure d'un lavage en différé. Il est possible de différer le démarrage d'un programme jusqu'à 24 heures (par incréments d'une heure).
4	BOUTON SÉCURITÉ ENFANTS	Cette option vous permet de verrouiller les boutons du panneau de commande afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton.Pour activer et désactiver la Sécurité enfants, appuyez simultanément sur les boutons 3 in 1 (3 en 1) et Delay start (Départ différé) pendant trois (3) secondes.
5	ÉCRAN D'AFFICHAGE	Temps restant, heure du départ différé, messages d'erreurs, etc.
6	BOUTON PPROGRAMME Pour sélectionner le programme de lavage souhaité, appuyez sur ce bouton.
7	BOUTON DÉPART/PAUSE	Lorsque la machine est sous tension, fermez la porte et sélectionnez le programme et les options souhaités. Appuyez sur le bouton Start/Pause (Départ/Pause) pour démarrer le cycle.Si vous souhaitez interrompre momentanément le fonctionnement du lave-vaisselle, appuyez sur le bouton Start/Pause (Départ/Pause) et ouvrez la porte doucement et avec prudence. La machine peut également être réinitialisée en appuyant sur le bouton Start/Pause (Départ/Pause) pendant 3 secondes au cours du lavage. Après la remise à zéro, le lave-vaisselle revient à son état initial excepté le réglage de la consommation de sel de l'adoucisseur d'eau.
8	BOUTON DEMI-CHARGE	Il permet de sélectionner la fonction Demi-charge. (Cette option permet de laver seulement une petite quantité de vaisselle (6 couverts maximum). Avec cette option, la consommation d'eau et d'énergie seront réduites. Cette fonction peut uniquement être utilisée avec les programmes Intensive (Intensif), Auto, Eco et Delicate (Délicat).)

• Lorsque la porte est ouverte, seul le bouton Power (Marche/Arrêt) fonctionne.
• Vous pouvez sélectionner les options 3 in 1 (3 en 1), Delay start (Départ différé) et/ou

Half load (Demi-charge) avant de démarrer un programme.

IMPORTANT : Afin de pouvoir tirer le meilleur parti de votre lave-vaisselle, lisez toutes les instructions d'utilisation avant d'utiliser l'appareil pour la première fois.

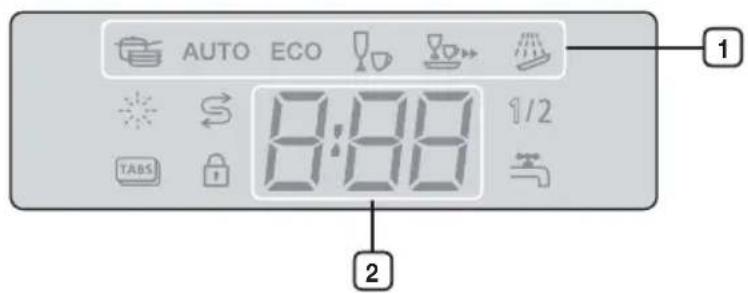

AUTO ECO 8:88 1/2 TABS 2

1 ICÔNE PROGRAMME		Lorsque le bouton Program (Programme) est actionné, chaque programme peut être sélectionné.
	SEGMENT 3*8	L'écran affiche le temps restant, les codes d'erreur ou l'heure différée.

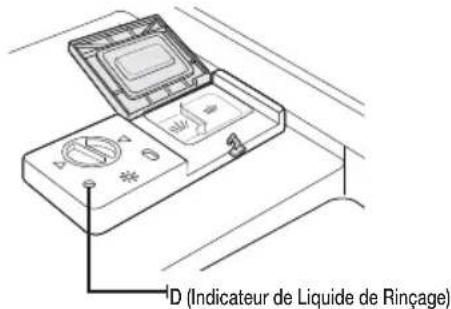

	INDICATEUR DE LIQUIDE DE RINCAGE	Lorsque le liquide de rinçage vient à manquer, cet indicateur s'allume. Remplissez le réservoir de liquide de rinçage.
	ICÔNE 3 EN 1 Lorsque l'option 3 en 1 est sélectionnée.
	INDICATEUR DE SEL	Lorsque le sel vient à manquer, cet indicateur s'allume. Réapprovisionnez le sel spécial dans le réservoir d'eau.
	ICÔNE SECURITE ENFANTS	Lorsque la fonction Sécurité enfants est sélectionnée.
	ICÔNE DEMI-CHARGE Lorsque l'option Demi-Charge est sélectionnée.
[BZZ5]	INDICATEUR D'ALIMENTATION EN EAU	Lorsque qu'un problème d'alimentation en eau est détecté. Vérifiez le robinet d'eau ou le tuyau d'arrivée d'eau.

Installation de votre lave-vaisselle

AVERTISSEMENT : Risque d'électrocution !

Ne pas brancher le lave-vaisselle sur le secteur avant son l'installation.

Le non-respect de cette consigne est susceptible d'entraîner un accident mortel ou une électrocution.

ATTENTION : L'installation des tuyaux et des équipements électriques doit être effectuée par des professionnels.

A propos du raccordement électrique

ATTENTION, pour votre sécurité :

N'UTILISEZ PAS DE RALLONGE NI D'ADAPTATEUR AVEC CET APPAREIL.

NE COUPEZ, NI NE RETIREZ JAMAIS LA TROISIEME BROCHE (BROCHE DE TERRE) DE LA PRISE DU CORDON D'ALIMENTATION.

Exigences électriques

• Tension : 220-240 V CA, 50 Hz (fusible ou disjoncteur)
- Une prise de courant dédiée uniquement au lave-vaisselle.

Instructions de mise à la terre

Assurez-vous de l'existence d'une mise à la terre correcte avant toute utilisation

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance pour le courant électrique. Ce lave-vaisselle est équipé d'un cordon d'alimentation disposant d'un conducteur et d'une prise de mise à la terre. La fiche doit être reliée à une prise compatible qui a été installée et connectée à la terre conformément aux directives et règlements locaux en vigueur.

AVERTISSEMENT : Toute connection non conforme du conduteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute sur la conformité de la mise à la terre de votre appareil, faites appel à un électricien qualifié ou à un représentant de votre service après-vente. Ne modifiez en aucun cas la prise fournie avec l'appareil.

Branchement Eau froide

Branchez le tuyau d'alimentation en eau froide sur un connecteur fileté (3/4") et assurez-vous qu'il y soit fermement fixé.

Si les canalisations d'eau sont nouvelles ou si elles ont été longuement inutilisées, faites couler au préalable l'eau pour être sure qu'elle soit claire et dépourvue d'impuretés. Si cette vérification n'est pas effectuée, l'arrivée d'eau risque d'être bloquée et votre appareil pourrait être endommagé.

Le tuyau d'arrivée d'eau fourni est muni du système aqua-safe. Assurez-vous d'avoir fixé le tuyau d'arrivée d'eau « aqua-safe » au robinet.

Branchement Eau chaude

L'arrivée d'eau de l'appareil peut également être raccordée à l'alimentation en eau chaude de la maison (chauffage central ou chaudière) tant que cette eau n'excède pas les 60°C. Dans ce cas, la durée du programme de lavage sera réduite d'environ 15 minutes et l'efficacité du lavage sera légèrement amoindrie. Le raccordement à l'alimentation d'eau chaude doit être effectué selon les mêmes procédures que pour le raccordement à une arrivée d'eau froide.

Positionner l'appareil

Positionnez l'appareil à l'emplacement voulu. La paroi arrière contre le mur et les côtés contre les meubles ou le mur adjacent(s). Le lave-vaisselle est équipé d'une arrivée d'eau et d'un tuyau de vidange qui peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Comment vidanger un excès d'eau dans les tuyaux?

Si l'évier est situé à plus de 1 000 mm du sol, l'eau en excès dans les tuyaux ne peut pas être vidangé directement dans l'évier. Il est alors nécessaire de vidanger cette eau dans un bac ou tout conteneur approprié installé à l'extérieur et moins haut que l'évier.

Sortie d'eau

Branchez le tuyau d'évacuation d'eau. Le tuyau de vidange doit être correctement installé pour éviter tout risque de fuites ou d'inondation.

Veillez que le tuyau d'arrivée d'eau ne soit ni plié ni écrasé.

Tuyau d'extension

Si vous avez besoin d'un tuyau de vidange plus long, utilisez une taille et une qualité similaire au présent matériel. Sa longueur ne doit pas excéder 4 mètres ; dans le cas contraire l'efficacité de lavage du lave-vaisselle pourrait être réduite.

Raccordement du syphon

Le branchement des eaux usées doit s'effectuer à une hauteur située entre 40 cm (minimum) et 100 cm (maximum) par rapport au fond du lave-vaselle. Le tuyau de vidange devrait être immobilisé par un clip de canalisation.

Aqua-safe

Le Système Aqua-safe est un système de vanne de sécurité conçu pour éviter les fuites d'eau. A la moindre fuite au niveau du tuyau d'arrivée d'eau, la vanne de sécurité coupe l'approvisionnement en eau. Si le tuyau d'arrivée d'eau ou la vanne de sécurité sont endommagés, retirez-les et remplacez-les.

Ne tentez pas d'élargir ou de raccourcir le tuyau d'arrivée.

Installation de votre lave-vaisselle

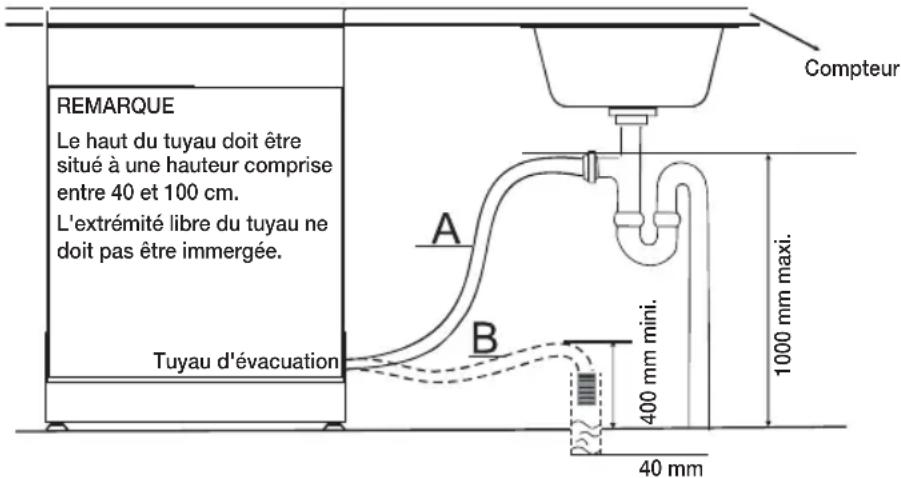

RACCORDEMENT DES TUYAUX DE VIDANGE

Insérez le tuyau de vidange dans un tuyau d'évacuation d'au moins 4 cm de diamètre, ou laissez le pendre dans l'évier, en évitant de le plier ou de le tordre. Le haut du tuyau de vidange doit se situer à une hauteur comprise entre 40 et 100 cm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter tout reflux.

REMARQUE Le haut du tuyau doit être situé à une hauteur comprise entre 40 et 100 cm. L'extrémité libre du tuyau ne doit pas être immergée. Tuyau d'évacuation A B Compteur 1000 mm maxi. 400 mm mini. 40 mm

PLACEMENT DE L'APPAREIL

Installez l'appareil à l'emplacement voulu. La paroi arrière contre le mur et les côtés contre les meubles ou le mur adjacent(s). Le lave-vaisselle est équipé d'une arrivée d'eau et d'un tuyau de vidange qui peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Mise à niveau de l'appareil

Une fois l'appareil positionné pour la mise à niveau, la hauteur du lave-vaiselle peut-être modifiée par ajustement du système fileté des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2°.

Les paramètres suivants doivent être vérifiés avant toute première utilisation du lave-vaisselle.

1. le lave-vaisselle est stable et de niveau.
2. la vanne d'arrivée d'eau est ouverte.
3. les raccordements des tuyaux ne présentent aucune fuite.
4. les câbles sont correctement raccordés.
5. l'appareil est sous tension.
6. les tuyaux d'arrivée et de vidange d'eau ne sont pas entremêlés.
7. Retirez tous les éléments d'emballage et tout imprimé du lave-vaisselle.

ATTENTION : Après l'installation, veuillez à conserver ce manuel dans un endroit sûr. Son contenu peut être d'une aide précieuse pour les utilisateurs.

Utilisation du produit de lavage et de l'adoucisseur d'eau

ADOUCISSEUR D'EAU

L'adoucisseur d'eau doit être réglé manuellement, en utilisant le pointeur du cadran de dureté de l'eau.

L'adoucisseur d'eau est conçu pour purifier l'eau de ses sels minéraux; des sels qui peuvent avoir un effet nuisible ou néfaste sur le fonctionnement de votre appareil. Plus le taux de ces éléments minéraux est élevé, plus dure est votre eau. L'adoucisseur doit être ajusté en fonction de la dureté de l'eau de votre zone d'habitation. La compagnie des eaux qui vous approvisionne peut vous conseiller sur le taux de dureté de l'eau dans votre secteur.

Réglage de la consommation de sel

Votre lave-vaisselle est conçu pour vous permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cela permet d'économiser, d'optimiser et de personnaliser le niveau de consommation de sel. La consommation peut ainsi être réglée en respectant les indications suivantes :

1. Allumez l'appareil ;
2. Appuyez sur le bouton Start/Pause (Départ/Pause) pendant plus de 3 secondes pour lancer l'adoucisseur d'eau en mode Configuration ; ceci, dans les 60 secondes suivant la mise sous tension de l'appareil ;
3. Appuyer sur le bouton Start/Pause (Départ/Pause) pour sélectionner le réglage adapté à votre environnement local. Les réglages s'afficheront selon la séquence suivante : H1 -> H2 -> H3 -> H4 -> H5 -> H6. Nous vous recommandons d'ajuster vos dosages selon le tableau suivant. * Réglage d'usine : H4 (EN 50242)
4. Patientez 5 secondes pour rendre effective votre configuration.

DURETÉ DE L'EAU				Position du sélecteur	Consommation de sel (gramme/cycle)	Autonomie (cycles/1 kg)
° dH ° fH	° Clark mmol/l
0~5 0~9	0~6 0~0,94	H1 0 /
6~11 10	20 7~14 1,0	~2,0 H2 20 60
12~17 21	30 15~21 2	1~3,0 H3 30	50
18~22 31	40 22~28 3	1~4,0 H4 40	40
23~34 41	60 29~42 4	1~6,0 H5 50	30
35~55 61	98 43~69 6	1~9,8 H6 60	20

1 dH (Degré allemand) = 0,178 mmol/l
1 Clark (Degré anglais) = 0,143 mmol/l
1 fH (Degré français) = 0,1 mmol/l

Pour plus d'informations sur la dureté de votre eau, contactez la compagnie des eaux qui vous approvisionne.

ADOUCISSEUR D'EAU

La dureté de l'eau varie d'un endroit à un autre. Si de l'eau dure alimente le lave-vaisselle, des dépôts peuvent se former sur votre vaisselle et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécialement conçu pour éliminer le calcaire et les sels minéraux de l'eau.

Utilisation du produit de lavage et de l'adoucisseur d'eau

CHARGEMENT DU SEL DANS L'ADOUCISSEUR

Utilisez uniquement du sel conçu spécialement pour les lave-Maiselle.

Le réservoir à sel est situé en dessous du panier inférieur et doit être rempli comme suit :

ATTENTION :

• Utilisez uniquement du sel spécifiquement conçu pour un usage en lave-vaisselle ! Tous les autres types de sel non-spécifiquement conçus pour un usage en lave-vaisselle; en particulier le sel de table, détérioreront l'adoucisseur d'eau. En cas de dégâts causés par l'utilisation de sel impropre, le fabricant ne peut appliquer sa garantie et décline toute responsabilité pour ces dommages consécutifs.
• Remplissez de sel uniquement avant de démarrer l'un des programmes de lavage complets. Cela permet une évacuation immédiate des éventuels grains de sel ou résidus d'eau salé qui pourraient subsister au fond de la machine et entraîner sa corrosion.

• Après le premier cycle de lavage, le voyant du tableau de commande s'éteintra.

• Retirez le panier inférieur puis, dévissez et retirez le bouchon du réservoir de sel.

ouverture

1. Si vous remplissez le réservoir pour la première fois, remplissez-le d'eau aux 2/3 (environ 1 litre).

2. Positionnez l'entonnoire (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel.

1. Resserrez fermement le bouchon.

2. Le voyant indiquant le manque de sel doit s'éteindre après avoir rempli de sel le réservoir.

- Remplissez à nouveau le réservoir de sel dès que le voyant indiquant le manque de sel s'allume sur le panneau de commande. Bien que le réservoir de sel soit suffisamment rempli, le voyant peut rester allumer jusqu'à complète dissolution du sel.

Si, au niveau du panneau de commande, le voyant indiquant le manque de sel n'est pas allumé, vous pouvez juger du moment où remplir à nouveau le réservoir de sel en vous basant sur les cycles que le lave-vaisselle a effectués.

- Si une quantité importante de sel s'est déversée à l'intérieur du lave-vaisselle, lancez un programme de pré-lavage afin d'évacuer cet excédent.

12_ Utilisation du produit de lavage et de l'adoucisseur d'eau

Fonction du liquide de rinçage

Le liquide de rinçade vient s'ajouter automatiquement au dernier rinçage, assurant un rinçage complet, et un séchage sans trace ni voile.

ATTENTION : N'utilisez que du liquide de rinçage adapté aux lave-vaisselle et marqué comme tel. Ne remplissez jamais le réservoir de liquide de rinçage de toute autre substance (ex: nettoyant pour lave-vaisselle, produit de lavage liquide). Cela risquerait d'endommager l'appareil.

Quand remplir le réservoir de produit de rinçage

Si, au niveau du panneau de commande, le voyant d'ajout de liquide de rinçage n'est pas allumé, vous pouvez juger de la quantité de liquide de rinçage à ajouter par la couleur de l'indicateur de niveau optique « D » situé à côté du bouchon. Lorsque le réservoir de liquide de rinçage est plein, l'indicator est entièrement noir. Au fur et à mesure que le liquide de rinçage diminue, la taille du cercle noir diminue. Ne laissez jamais le niveau du réservoir de produit de rinçage descendre en dessous de 1/4 de sa capacité.

Au fur et à mesure que le liquide de rinçage diminue, la taille du cercle noir situé au centre de l'indicateur de niveau de liquide de rinçage diminue.

Maxi.

3/4 plein

1/2 plein

- 1/4 plein : Remplissez à nouveau pour éliminer les tâches

○ Vide

D (Indicateur de Liquide de Rinçage)

Utilisation du produit de lavage et de l'adoucisseur d'eau

Réservoir de produit de rinçage

1. Pour ouvrir le réservoir, tournez son bouchon selon la flèche « Ouverture » (à gauche) et enlevez-le.

1. Versez le liquide de rinçage dans le réservoir, en veillant à ne pas trop le remplir.

1. Replacez le bouchon en l'insérant face à la flèche « Ouverture » puis tournez-le vers la flèche inverse (à droite).

Le liquide de rinçage vient s'ajouter automatiquement au dernier rinçage, évitant la formation de goutelettes d'eau sur la vaisselle, qui pourraient laisser des tâches ou des traces. Cela optimise également le séchage en permettant à l'eau de s'écouler de la vaisselle.

Votre lave-vaisselle est conçu pour être utilisé avec du liquide de rinçage. Le réservoir de produit de rinçage est situé à l'intérieur de la porte à côté du réservoir du produit de lavage. Pour remplir le réservoir, ouvrez le bouchon et versez le liquide de rinçage dans le réservoir jusqu'à ce que l'indicateur de niveau vire complètement au noir. Le réservoir de liquide de rinçage peut contenir environ 130 ml.

Veillez à ne pas trop remplir le réservoir, car cela pourrait entraîner un trop-plein de mousse. Nettoyez les éventuelles salissures à l'aide d'un chiffon humide. N'oubliez pas de replacer le bouchon avant de fermer la porte du lave-vaisselle.

ATTENTION : Nettoyer toute éclaboussure de liquide de rinçage suite au remplissage à l'aide d'un chiffon absorbant afin d'éviter un excès de mousse lors du prochain lavage.

Ajustement du réservoir de produit de rinçage

Le réservoir de produit de rinçage a quatre niveaux de réglage. Réglez toujours par défaut le bouton de réglage sur « 3 ». Si vous remarquez des tâches ou un séchage médiocre, augmentez la quantité de liquide de rinçage en enlevant le couvercle du réservoir et en tournant le pointeur du cadran sur « 4 ». Nous vous recommandons un réglage sur « 3 » (le réglage d'usine est « 3 »)

MAX 7 2 3 4

Augmentez le réglage si des gouttes d'eau ou des tâches de calcaire persistent sur la vaisselle après lavage. Réduisez-le si des traînées blanchâtres collent à la vaisselle ou si un film bleuâtre se dépose sur les parois en verre ou les lames de couteaux.

FONCTION DU PRODUIT DE LAVAGE

A l'aide de leurs composants chimiques, les produits de lavage pour la vaisselle sont nécessaires pour retirer la saleté, la dissoudre et l'évacuer hors du lave-vaisselle. La plupart des produits de lavage de qualité vendus dans le commerce remplissent convenablement leur rôle.

AVERTISSEMENT : Les produits de lavage pour lave-vaisselle sont corrosifs ! Veillez à les maintenir hors de portée des enfants.

Consignes d'utilisation du produit de lavage

Utilisez uniquement un produit de lavage spécifiquement conçu pour un usage en lave-vaisselle. Conservez votre produit au frais et dans un endroit sec. Ne versez pas de produit de lavage en poudre dans le réservoir avant d'être prêt à lancer votre programme de lavage.

Produit de lavage concentré

Selon leur composition chimique, les produits de lavage pour lave-vaisselle se divisent en deux catégories de base :

• des produits de lavage alcalins traditionnels présentant des composants caustiques
- des produits de lavage concentrés à faible teneur en alcalins composés d'enzymes naturelles

L'utilisation de programmes de lavage « normaux » associée à des produits de lavage concentrés réduit la pollution et s'avère bénéfique pour la vaisselle, ces programmes de lavage étant spécialement adaptés aux propriétés dissolvantes des enzymes contenues dans les produits de lavage concentrés. C'est pour cela que les programmes de lavage dits « normaux » associés à des produits de lavage concentrés peuvent atteindre les mêmes résultats que ceux constatés uniquement par ailleurs avec les programmes « intensifs ».

Produit de lavage en tablettes

Les produits de lavage en tablettes se dissolvent à des vitesses différentes selon leur marque. D'ailleurs, certaines tablettes lavantes ne sont pas faites pour se dissoudre et développer pleinement leur pouvoir nettoyant durant les programmes courts. Par conséquent, veuillez utiliser des programmes longs lors de l'utilisation de tablettes de produit de lavage, afin de vous assurer de la complète évacuation des résidus de produit.

Réservoir de produit de lavage

Le réservoir doit être rempli avant le départ de chaque cycle de lavage selon les consignes fournies dans le Tableau des cycles de lavage. Votre lave-vaisselle utilise moins de produit de lavage et de liquide de rinçage que les lave-vaisselle conventionnels. En général, une seule cuillerée à soupe de produit de lavage suffit pour une charge normale de vaisselle. Néanmoins, une vaisselle fortement souillée nécessite plus de produit de lavage. Ajoutez toujours le produit de lavage juste avant le démarrage du lave-vaisselle, sinon il risque de s'humidifier et ne se dissolvera pas correctement.

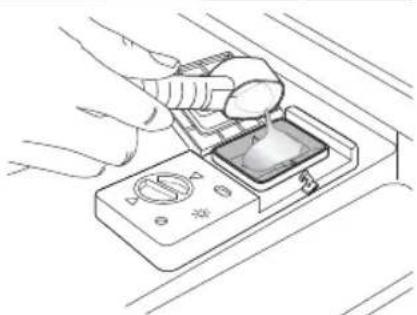

Remplissage du réservoir de produit de lavage.

1. Si le couvercle est fermé : appuyez sur le bouton de libération. Le couvercle se désenclenche.

Appuyez sur le loquet pour l'ouvrir.

1. Ajoutez toujours le produit de lavage juste avant le démarrage du programme de lavage. N'utilisez que du produit de rinçage adapté aux lave-vaisselle et marqué comme tel.

Utilisation du produit de lavage et de l'adoucisseur d'eau

Quantité de produit de lavage à utiliser

1. Remplissez le réservoir de produit de lavage. Les marquages indiquent les niveaux de dosage, comme illustré à droite :

A. Ce compartiment est dédié au principal produit de lavage, soit environ 25 g B. Ce compartiment est lui dédié au produit de pré-lavage, soit environ 5 g

Pour une vaisselle très sale, versez une dose supplémentaire de produit de lavage dans le compartiment pour produit de pré-lavage. Cette dose de produit prendra alors effet lors de la phase de pré-lavage.

Des informations relatives aux quantités de produit de lavage à utiliser pour les programmes simples sont disponibles dans le "Tableau des cycles de lavage". (Voir page 23) Veuillez notez que, selon le degré de salissure et la dureté spécifique de l'eau, des différences sont possibles.

1. Repoussez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche et se ferme.

Veuillez respecter les dosages et les recommandations de stockage précisés par les fabricants sur l'emballage des produits de lavage.

Produits de lavage

Il y a 3 sortes de produits de lavage.

1. Avec phosphate et chlore.
2. Avec phosphate et sans chlore.
3. Sans phosphate et avec chlore.

Normalement les nouveaux produits de lavage en poudre sont sans phosphate. L'action de l'adoucisseur d'eau ne concerne pas le phosphate. En conséquence, nous vous recommandons de remplir votre réservoir de sel même si la dureté de votre eau n'excède pas 6 dH. Si des produits de lavage sans phosphate sont utilisés dans le cas d'une eau dure, des dépots blancs apparaissent souvent sur la vaisselle et les verres. Si tel est le cas, veuillez utiliser plus de produit de lavage pour obtenir de meilleurs résultats. Les produits de lavage sans chlore n'ont qu'une légère action blanchissante. Aussi, les tâches résistantes et colorées ne disparaîtront pas complètement. Si tel est le cas, veuillez choisir un programme avec une température plus élevée.

COMMENT UTILISER L'OPTION 3 EN 1

Votre lave-vaisselle dispose d'une option 3 en 1, qui ne nécessite ni sel ni liquide de rinçage mais une tablette 3 en 1. Cette option fonctionne uniquement en programme Intensif, Auto ou Eco.

Le réglage 3 en 1 est conçu uniquement pour l'usage de tablettes 3 en 1. Si vous utilisez des tablettes 3 en 1 sans sélectionner cette option, l'appareil n'atteindra pas son meilleur niveau de performance.

1. Placez la tablette 3 en 1 dans le compartiment et sélectionnez ensuite l'option 3 en 1.
2. Repoussez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche et se ferme.

Lorsque vous utilisez des produits de lavage combinés compacts 3 en 1, assurez-vous que le couvercle se ferme correctement.

ATTENTION : Conservez tous les produits de lavage dans un endroit sûr hors de portée des enfants. Ajoutez toujours le produit de lavage dans le réservoir juste avant le démarrage du lave-vaisselle.

Chargement des paniers du lave-vaisselle

Pour un fonctionnement optimal du lave-vaisselle, respectez ces consignes de chargement. Les caractéristiques et l'apparence des paniers principaux et des paniers à couverts peuvent être différents de ceux de votre modèle.

Attention avant ou après le chargement des paniers du lave-vaisselle

Retirez de la vaisselle tout reste important de nourriture. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Placez les éléments dans le lave-vaisselle selon l'ordre suivant :

1. Les articles de type tasses, verres, casseroles/poêles, etc. doivent être chargés renversés.
2. Les objets courbes, ou ceux possédant des évidements, doivent être inclinés de sorte que l'eau puisse s'écouler.
3. Les éléments sont empilés en toute sécurité et ne peuvent pas basculer.
4. Il n'empêchent pas les bras gicleurs de tourner durant le processus de lavage.
   Les très petits objets ne doivent pas être lavés en lave-vaisselle dans la mesure où ils peuvent facilement tomber des paniers.

Lors du déchargement de la vaisselle

Pour éviter de faire goutter l'eau résiduelle du panier supérieur dans le panier inférieur, nous vous recommandons de vider tout d'abord le panier inférieur puis le panier supérieur.

CHARGEMENT DU PANIER SUPÉRIEUR

Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, tels que les verres, les tasses à café ou à thé et les soucoupes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionnez les plats et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers.

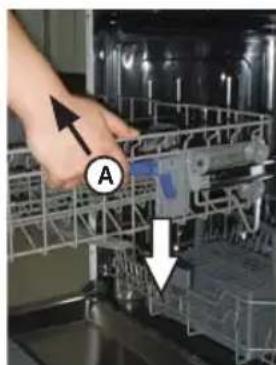

Ajustement du panier supérieur

La hauteur du panier supérieur peut être réglée afin de ménager plus d'espace pour les articles et ustensiles de grande taille situés aussi bien dans le panier supérieur que dans celui inférieur.

1. Pour abaisser le panier supérieur, appuyez sur les poignées « A » situées de part et d'autre de celui-ci, tout en exerçant une légère pression sur le panier.
2. Pour remonter le panier supérieur, tirez-le simplement vers le haut sans toucher aux poignées.

Attention : Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager cette dernière.

Pour abaisser la position Pour soulever la position

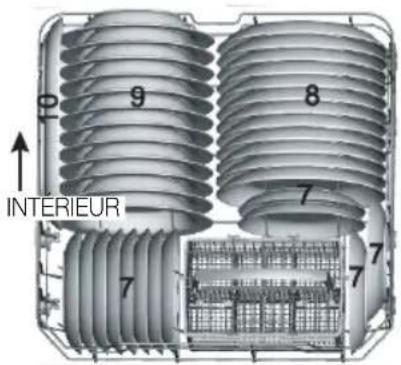

CHARGEMENT DU PANIER INFÉRIEUR

Nous vous conseillons de placer les objets volumineux et les plus difficiles à nettoyer dans le panier inférieur : casseroles, poêles, couvercles, vaisselle de table ou saladiers, comme indiqué sur la figure de droite.

Il est préférable de placer les plats et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras gicleur supérieur. Les casseroles et récipients, etc. doivent toujours être placés à l'envers.

Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler.

La grille inférieure présente des rangées de tiges rabattables permettant à des casseroles ou des poêles volumineuses ou plus nombreuses d'être chargées.

Les objets longs, couverts de service, couverts à salade et grands couteaux, doivent être placés sur la grille de sorte qu'ils ne gênent pas la rotation des bras gicleurs.

TIGES RABATTABLES DU PANIER INFÉRIEUR

Pour un meilleur chargement des casseroles et des poêles, les tiges peuvent être rabattues comme indiqué sur l'illustration de droite.

Chargement des paniers du lave-vaisselle

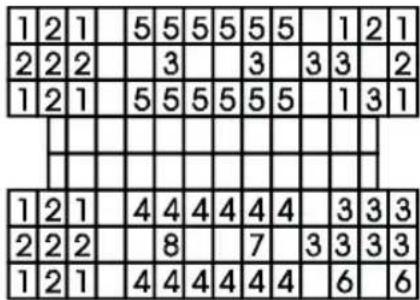

PANIER À COUVERTS

Les couverts doivent être placés dans le panier les manches vers le bas. Les cuillères doivent être placées individuellement dans les emplacements appropriés. Les longs ustensiles doivent en particulier être placés à l'horizontal à l'avant du panier supérieur.

1 Cuillères à soupe 5 Cuillères à dessert

2 Fourchettes 6 Cuillères de service

3 Couteaux 7 Fourchettes de service

4 Cuillères à café 8 Louches

AVERTISSEMENT

• Ne laissez jamais un couvert dépasser par le bas.
• Placez toujours les ustensiles pointus la pointe vers le bas !

Ne conviennent pas Ne conviennent que partiellement

Les couverts avec un manche en bois, en porcelaine ou en nacre.Les objets en plastique qui ne résistent pas à la chaleur, les anciens couverts possédant des parties collées non résistantes à la température, les couverts ou plats composites collés, les objets en étain ou en cuivre, les verres en cristal au plomb, les objets en acier susceptibles de rouiller, les plats en bois, les objets en fibres synthétiques.

Certains types de verres peuvent devenir ternes après de nombreux lavages.Les éléments en argent et en aluminium ont tendance à se décolorer lors du lavage.Les motifs en faïence peuvent s'estomper si les lavages en machine sont fréquents.

N'essayez pas de laver des objets salis par de la cendre de cigarette, de la cire de bougie, de la laque ou de la peinture. Lorsque vous achetez de nouveaux plats, assurez-vous bien qu'ils peuvent être lavés au lave-vaisselle.

Veuillez ne pas surcharger votre lave-vaisselle. Il y a de la place pour 12 couverts standard uniquement. N'utilisez pas de couverts ne pouvant pas être lavés au lave-vaisselle. Ceci est important pour des résultats satisfaisants et pour une consommation d'énergie raisonnable.

Chargement des plats et couverts

Les plats et les couverts ne doivent en aucun cas entraver la rotation des bras gicleurs.

Chargez les objets creux tels que les tasses, les verres, les poêles, etc. avec l'ouverture vers le bas afin qu'il ne subsiste pas d'eau dans le récipient ou dans une embase profonde.

Les plats et les couverts ne doivent pas être placés l'un dans l'autre, ou se recouvrir.

• Les verres ne doivent pas se toucher afin de leur éviter tout dommage.
• Placez les objets les plus grands, qui sont les plus difficiles à laver, dans le panier inférieur.
• Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, telle que les verres et les tasses à café ou à thé.

ATTENTION

Les longs couteaux à lame placés en position verticale représentent un danger potentiel !

Les couverts longs et/ou tranchants, tels que les couteaux à découper, doivent absolument être positionnés à l'horizontale dans le panier supérieur.

Dommages sur les objets en verre et autres plats.

Causes possibles Solutions proposées

Type de verre ou processus de fabrication.Composition chimique du produit de lavage.Température de l'eau et durée du programme de lavage.

Utilisez des plats en verre ou en porcelaine pour lesquels le fabricant a apposé la mention « adaptés au lave-vaisselle ».Utilisez un produit de lavage doux décrit comme adapté à ces plats. Si nécessaire, recherchez de plus amples informations auprès des fabricants de produits de lavage.Sélectionnez un programme à basse température.Pour éviter tout dommage, retirez les verres et les couverts du lave-vaisselle le plus tôt possible après la fin du programme.

Programmes de lavage

ALLUMER L'APPAREIL

Commencer un cycle de lavage

1. Tirez les paniers inférieur et supérieur, placez votre vaisselle et repoussez-les.
   Il est recommandé de charger le panier inférieur en premier, puis le panier supérieur (voir la rubrique intitulée « Chargement des paniers du lave-vaisselle »).
2. Versez le produit de lavage (voir la rubrique intitulée « Utilisation du produit de lavage et de l'adoucisseur d'eau »).
3. Insérez la fiche dans la prise murale. L'alimentation est en 220-240 VCA/50 HZ, la spécification de la prise est 15A 250VCA. Vérifiez que l'alimentation en eau est réglée sur la pression appropriée.
4. Fermez la porte, appuyez sur le bouton Power (Marche/Arrêt), pour allumer la machine.
5. Appuyez sur le bouton Program (Programme), le programme de lavage sera alors modifié comme suit : Intensive (Intensif) → Auto → Eco → Delicate (Délicat) → Express Wash (Lavage rapide) → Pre Wash (Pré-lavage)
   Si un programme de lavage est sélectionné, le témoin correspondant s'allume. Appuyez ensuite sur le bouton Start/Pause (Départ/Pause) pour démarrer le programme.

Lorsque vous appuyez sur le bouton Start/Pause (Départ/Pause) pour faire une pause pendant le cycle de lavage, l'indicateur de fonctionnement cesse de clignoter et le lave-vaisselle émet un signal sonore toutes les minutes jusqu'à ce que vous appuyiez sur la touche Start/Pause (Départ/Pause) pour relancer le programme.

CHANGER LE PROGRAMME...

Introduction :

1. Un cycle en cours peut être modifié seulement s'il n'y a pas longtemps qu'il a commencé. Dans le cas contraire, le produit de lavage peut avoir déjà été libéré, et l'appareil peut avoir déjà vidangé l'eau de lavage. Si cela est le cas, le réservoir de produit de lavage doit être rempli à nouveau (voir la rubrique intitulée « Remplissage du réservoir de produit de lavage. »).

2. Si vous appuyez sur le bouton Start/Pause (Départ/Pause), la machine sera en état de veille, appuyer sur le bouton Program (Programme) pendant plus de 3 secondes vous permet de changer le programme et régler le cycle de votre choix.

Si vous ouvrez la porte au cours d'un cycle de lavage, la machine se met en pause. La lumière du programme cesse de clignoter et le signal sonore est émis toutes les minutes jusqu'à ce que vous fermiez la porte. Après avoir fermé la porte, la machine reprend automatiquement son cycle après 3 secondes.

Si la fonction mémoire de votre modèle ne fonctionne pas, le lave-vaisselle finit le programme sélectionné après la coupure d'alimentation.

Ajouter de la vaisselle

Un couvert oublié peut être ajouté à tout moment tant que le réservoir du produit de lavage ne s'est pas ouvert.

1. Appuyez sur le bouton Start/Pause (Départ/Pause) et assurez-vous d'ouvrir la porte doucement et avec précaution, car de la vapeur brûlante s'échappant du lave-vaisselle risque de vous blesser.

2. Une fois que les bras gicleurs ont cessé de fonctionner, vous pouvez complètement ouvrir la porte.

3. Ajoutez la vaisselle oubliée.

4. Refermez la porte. Le lave-vaisselle reprend son cycle après 3 secondes.

5. Appuyez sur le bouton Start/Pause (Départ/Pause) et assurez-vous d'ouvrir la porte doucement et avec précaution, car de la vapeur brûlante s'échappant du lave-vaisselle risque de vous blesser.

6. Une fois que les bras gicleurs ont cessé de fonctionner, vous pouvez complètement ouvrir la porte.
7. Ajoutez la vaisselle oubliée.
8. Refermez la porte. Le lave-vaisselle reprend son cycle après 3 secondes.

AVERTISSEMENT : Il est dangereux d'ouvrir la porte pendant le cycle de lavage car l'eau chaude risque de gravement vous brûler. Si la porte est ouverte en cours de fonctionnement, un mécanisme de sécurité s'enclenche et arrête le programme.

EN FIN DE CYCLE DE LAVAGE

Le signal sonore du lave-vaisselle est brièvement émis, puis s'arrête à la fin du cycle de lavage. Le programme est terminé seulement lorsque « End » (« Fin ») apparaît à l'écran.

1. Éteignez le lave-vaisselle en appuyant sur le bouton Power (Marche/Arrêt).

2. Fermez le robinet d'eau!

Ouvrez la porte avec précaution. De la vapeur brûlante peut s'échapper lorsque la porte est ouverte !

• La vaisselle chaude est sensible aux coups. Vous devez laisser refroidir la vaisselle pendant environ 15 minutes avant de la retirer de l'appareil.
• Ouvrez la porte du lave-vaisselle, laissez-la entrebáillée et patientez quelques minutes avant de retirer la vaisselle. Ainsi, la vaisselle sera moins chaude et plus sèche.
  • Videz le lave-vaisselle.

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz le panier inférieur en premier, puis le panier supérieur ensuite. Vous éviterez ainsi de faire goutter l'eau résiduelle du panier supérieur dans le panier inférieur.

TABLEAU DES CYCLES DE LAVAGE

Programme Cycle	Informations relatives à la sélection du cycle	Description du cycle	Produit pour pré-lavage et lavage principal	Temps de fonctionnement (min)	Consommation d'énergie (Kwh)	Consommation d'eau (l)
Intensive (Intensif)		Pour la vaisselle très sale, telle que les casseroles, les poêles, les plats à mijoter et les plats ayant contenu de la nourriture séchée pendant un certain temps.	Pré-lavage (50 °C)Pré-lavageLavage (65 °C)RinçageRinçage (55°C)Séchage	5/25 g(ou 3 en 1)	160 1.4 17,5
Auto		Pour toute la vaisselle sale telle que les casseroles, les poêles, les plats à mijoter et les plats ayant contenu de la nourriture séchée pendant un certain temps.	Pré-lavage (40 °C)Lavage automatique (45 °C)RinçageRinçage (67 °C)Séchage	5/25 g(ou 3 en 1)	120~150 0,9~1,2 11~16
Eco (°EN 50242)		Pour la vaisselle légèrement sale, telle que les assiettes, les verres, les bols et les casseroles légèrement sales.	Pré-lavageLavage (49 °C)RinçageRinçage (62 °C)Séchage	5/25 g(ou 3 en 1)	175 1,03 12
Delicate (Délicat)		Pour la vaisselle moyennement sale ou fragile, telle que les verres.	Pré-lavageLavage (40 °C)Rinçage (60 °C)Séchage	5/25 g 110	0,9 14,5
Express Wash (Lavage rapide)		Un lavage plus court pour la vaisselle légèrement sale qui n'a pas besoin de sécher.	Lavage (40 °C)RinçageRinçage (45 °C)	20 g 35 0,6	10,5
Pre Wash (Pré-lavage)		Pour une vaisselle ou des verres pré-lavés. Aucun produit de lavage n'est utilisé et aucun cycle de séchage n'est lancé.	Pré-lavage	-	8	0,1

*EN 50242 : Ce programme est le cycle d'essai. Les informations pour le test de comparaison en conformité avec EN 50242, figurent ci-dessous :

• Capacité : 12 couverts
• Position du panier supérieur : en position la plus basse
• Réglage du liquide de rinçage : 3

Nettoyage et entretien

NETTOYAGE DES FILTRES

Système de filtration

Pour vous faciliter la tâche, nous avons placé la pompe de vidange et le système de filtration à l'intérieur de la cuve pour en faciliter l'accès. Le système de filtration comprend trois composants : le filtre principal, le pré-filtre et le filtre fin.

1. Filtre principal : les particules d'aliments et de salissures piégées par ce filtre sont pulvérisées par un jet spécial situé sur le bras gicleur inférieur et éliminées par la vidange.

2. Pré-filtre : les éléments plus gros, tels que les morceaux d'os ou de verre, susceptibles de colmater la vidange sont interceptés par le pré-filtre. Pour retirer un élément retenu par ce filtre, pressez doucement les languettes sur le dessus de ce filtre et soulevez-le.

3. Filtre fin : ce filtre retient les résidus d'aliments et de salissures dans la zone du puits collecteur et évite qu'ils ne se redéposent sur la vaisselle au cours d'un cycle.

2 1 3

ATTENTION : Ne placez pas le filtre fin à l'envers.

Filtre assemblé

Pour de meilleurs résultats et performances, le filtre assemblé doit être nettoyé. Le filtre retire efficacement les particules d'aliments de l'eau de lavage, permettant sa recirculation durant le cycle. Pour cette raison, il s'avère important de retirer les plus grosses particules d'aliments piégées dans le filtre après chaque cycle de lavage en rinçant le filtre semicirculaire et la coupelle sous l'eau courante. Pour retirer le filtre assemblé, tournez-le dans le sens inverse des aiguilles d'une montre et soulevez-le. Le filtre assemblé tout entier doit être nettoyé régulièrement.

Pour nettoyer le pré-filtre et le filtre fin, utilisez une brosse de nettoyage. Puis, réinsérez le filtre entier dans le lave-vaisselle, en le positionnant sur son siège, en le pressant vers le bas et en le tournant dans le sens des aiguilles d'une montre.

Ouverture

Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Le repositionnement incorrect du filtre peut réduire le niveau de performances de l'appareil et endommager la vaisselle et les ustensiles.

AVERTISSEMENT : Ne faites jamais fonctionner le lave-vaisselle sans les filtres en place. Lors du nettoyage des filtres, ne les endommagez pas. Dans le cas contraire, les filtres peuvent ne pas jouer leur rôle et des résultats de lavage médiocres ou des dommages sur les parties internes peuvent être générés.

NETTOYAGE DES BRAS GICLEURS

Il est nécessaire de nettoyer régulièrement les bras gicleurs car les produits chimiques dans une eau dure peuvent colmater les jets des bras gicleurs et les roulements. Pour retirer le bras gicleur central, maintenez l'écrou, tournez le bras dans le sens des aiguilles d'une montre pour le retirer. Pour retirer le bras gicleur inférieur, tirez le bras gicleur vers le haut. Lavez les bras dans une eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les buses. Replacez-les après les avoir suffisamment rincés.

Ouverture

NETTOYAGE DE LA PORTE

Pour nettoyer l'arête autour de la porte, vous devez utiliser uniquement un chiffon doux, tiède et humide. Pour éviter toute pénétration d'eau dans le verrouillage de la porte et les composants électriques, n'utilisez aucun type de pulvérisateur.

En outre, n'utilisez jamais de nettoyants abrasifs ou de tampons à récurer sur les surfaces extérieures car cela provoquerait des rayures sur le fini. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

AVERTISSEMENT : N'utilisez jamais un pulvérisateur pour nettoyer le panneau de la porte car il pourrait endommager le verrouillage de la porte et les composants électriques. Il n'est pas conseillé d'utiliser un agent abrasif ou certaines serviettes en papier en raison du risque de rayures ou de taches laissées sur la surface en acier inoxydable.

ENTRETIEN DE VOTRE LAVE-VAISSELLE

Pour nettoyer le panneau de commande, utilisez un tissu légèrement humide puis séchez-le minutieusement. Pour nettoyer l'extérieur, utilisez une bonne cire à polir pour appareils électroménagers.

N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants agressifs sur aucune partie du lave-vaisselle.

PROTECTION CONTRE LE GEL

Si votre lave-vaisselle est laissé dans un emplacement non chauffé durant l'hiver :

1. Coupez l'arrivée d'électricité au lave-vaisselle.
2. Coupez l'alimentation en eau et débranchez le tuyau d'entrée d'eau à la vanne d'arrivée d'eau.
3. Vidangez l'eau du tuyau d'entrée et de la vanne d'arrivée d'eau. (Utilisez une cuvette pour recevoir l'eau)
4. Rebranchez le tuyau d'entrée d'eau à la vanne d'arrivée d'eau.
5. Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l'eau dans le puits collecteur.

COMMENT MAINTENIR VOTRE LAVE-VAISSELLE EN BON ÉTAT

- Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau à l'appareil et laissez la porte légèrement entrebaillée afin que l'humidité et les odeurs ne restent pas prisonnières à l'intérieur.

- Retirer la prise

Avant de nettoyer l'appareil ou d'effectuer un entretien, débranchez toujours le cordon d'alimentation de la prise murale.

• Aucun solvant ni nettoyant abrasif

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez aucun solvant ni produit de nettoyage abrasif. Utilisez uniquement un tissu et de l'eau savonneuse tiède. Pour retirer les traces ou les taches de la surface intérieure, utilisez un tissu humidifié avec de l'eau et un peu de vinaigre blanc ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.

- Pendant vos vacances

Lorsque vous partez en vacances, il est recommandé d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis retirez la fiche de la prise murale, coupez l'arrivée d'eau et laissez la porte de l'appareil légèrement entrebaillée. Cela préservera les joints plus longtemps et évitera aux odeurs de se développer dans l'appareil.

- Déplacement de l'appareil

Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, il peut être positionné sur sa face arrière.

- Joints

L'un des facteurs qui est à l'origine du développement des odeurs dans le lave-vaisselle : les aliments qui restent prisonniers dans les joints. Un nettoyage périodique avec une éponge humide évitera ce phénomène.

Dépannage

Le fabricant, dans un but de développement et de mise à jour constants de ses produits, est susceptible d'apporter des modifications sans préavis à ce produit.

AVANT D'APPELER LE SERVICE D'ASSISTANCE

PROBLÈME CAUSE	POSSIBLE SOLUTION
Le lave-vaisselle ne fonctionne pas	Un fusible a grillé ou le disjoncteur a été déclenché.	Remplacez le fusible concerné ou remettez le disjoncteur en marche. Débranchez tout autre appareil relié à la même prise que le lave-vaisselle.
	L'appareil est éteint.Vérifiez que le	lave-vaisselle est allumé et que la porte est fermée correctement.Vérifiez que la fiche du cordon d'alimentation est insérée correctement dans la prise.
	La pression de l'eau est trop faible.	Vérifiez que l'appareil est correctement relié à l'alimentation en eau et que le robinet est ouvert.
La pompe de vidange ne s'arrête pas.	Trop-plein.L'appareil est conçu pour détecter un trop-plein d'eau.En cas de trop-plein, le lave-vaisselle coupe la pompe de circulation et enclenche la pompe de vidange.
BruitL'appareil émet en temps normal différents bruits.		Dissolution des résidus alimentaires et ouverture du réservoir de produit de lavage.
		Certains couverts ou ustensiles ne sont pas maintenus correctement dans le panier ou un petit objet est passé au travers de ce dernier.
		Le moteur émet un bourdonnement.
De l'eau de lessive reste dans la cuve	Le produit de lavage utilisé ne convient pas.	Utilisez uniquement un produit de lavage spécialement conçu pour les lave-vaisselle.Si vous constatez la présence d'eau de lessive, ouvrez la porte du lave-vaisselle afin de la laisser s'évaporer.Versez 1 galon d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis lancez un cycle de lavage Soak (Trempage) pour vidanger l'eau. Répétez l'opération si nécessaire.
	Le produit de rinçage a débordé.Essuyez le produit de rinçage qui a débordé.
Présence de taches sur les parois de la cuve	Le produit de lavage utilisé contient un colorant.	Utilisez un produit de lavage sans colorant.
La vaisselle est encore mouillée.	Le distributeur de produit de rinçage est vide.	Remplissez le distributeur de produit de rinçage.
La vaisselle (plats et assiettes) est encore sale	Le mauvais cycle a été utilisé.Sélectionnez un cycle de lavage plus intensif.
	Mauvaise répartition dans les paniers.	Veillez à ce que la vaisselle ne gêne pas l'ouverture du distributeur de produit de lavage ou les bras gicleurs.
Les verres et la vaisselle plate sont recouverts de taches ou d'un film	1. L'eau est très dure.2. La température de l'eau d'alimentation est faible.3. Le lave-vaisselle est surchargé.4. La vaisselle est mal répartie.5. Le produit de lavage (poudre) est vieux ou humide.6. Le distributeur de produit de rinçage est vide.7. Le produit de lavage n'a pas été dosé correctement.	Pour retirer les taches sur les verres :1. Sortez tous les ustensiles métalliques du lave-vaisselle.2. N'utilisez pas de produit de lavage.3. Sélectionnez le cycle le plus long.4. Laissez fonctionner le lave-vaisselle pendant 18 à 22 minutes, jusqu'à ce qu'il passe en mode de lavage.5. Ouvrez la porte et versez 2 tasses de vinaigre blanc dans le fond de la cuve.6. Refermez la porte et laissez le cycle se terminer. Si le vinagre n'est pas efficace : répétez l'opération expliquée ci-dessus, mais remplacez le vinaigre par 1/4 tasse (60 ml) d'acide citrique.
Les verres sont ternes • L'eau est douce et une trop grande quantité de produit de lavage a été utilisée.		• Réduisez les doses de produit de lavage si l'eau est douce et sélectionnez un cycle très court pour les verres.
Les parois de la cuve sont recouvertes d'un film jaunâtre ou marron.	• Taches de thé ou de café. • Pour faire disparaître ce type de tache, versez 1/2tasse d'eau de Javel et trois tasses d'eau chaude dans un récipient et frottez les parois à l'aide d'un chiffon imbibé de ce mélange.⚠ AVERTISSEMENT : après un cycle, laissez le lave-vaisselle refroidir pendant 20 minutes avant de procéder au nettoyage afin d'éviter tout risque de brûlures.
	• Les dépôts de fer présents dans l'eau peuvent former un film en surface.	• Contactez une société spécialisée dans les adoucisseurs d'eau pour obtenir un filtre adapté.
L'intérieur de la cuve est recouvert d'un film blanc	• Dépôts de tartre. • Pour nettoyer l'intérieur de la cuve, utilisez une éponge humide et un produit de lavage spécial lave-vaisselle et portez des gants en caoutchouc. N'utilisez pas un produit de lavage multi-usage afin d'éviter la formation de mousse ou d'eau de lessive après un cycle.
Le clapet du distributeur de produit de lavage ne s'enclenche pas	• Le pointeur du cadran n'est pas sur la position OFF (DÉSACTIVÉE).	• Placez le pointeur du cadran sur la position OFF (DÉSACTIVÉE) et faites glisser le loquet sur la gauche.
Du produit de lavage reste dans le distributeur	• L'ouverture du distributeur de produit de lavage a été génée par la vaisselle.	• Modifiez la répartition de la vaisselle.
De la vapeur s'échappe du lave-vaisselle	• Ce phénomène est normal. • Le lave-vaisselle émet de la vapeur par l'orifice de ventilation situé à coté du loquet au cours des phases de séchage et de vidange.
La vaisselle est recouverte de taches noirâtres ou grisâtres	• La vaisselle était en contact avec des ustensiles en aluminium.	• Utilisez un nettoyant doux pour éliminer ce type de tache.
Il reste de l'eau au fond de la cuve après un cyclePROBLÈME CAUSE POSSIBLE SOLUTION	• Ceci est tout à fait normal. • La petite quantité d'eau propre qui reste autour de l'orifice d'évacuation de la cuve permet d'éviter au joint de sécher.
Le lave-vaisselle fuit • Le distributeur a été trop rempli ou le produit de rinçage a débordé.		• Veillez à ne pas mettre trop de produit de rinçage dans le distributeur.Le liquide de rinçage risque d'user prématurément la cuve et de provoquer des fuites.Essuyez les traces de produit de rinçage à l'aide d'un chiffon humide.
		• Le lave-vaisselle n'est pas de niveau.
Les boutons ne répondent pas alors que le lave-vaisselle est allumé	• La porte est ouverte. • Lorsque la porte est ouverte, seul le bouton Power (Marche/Arrêt) fonctionne. Fermez la porte et appuyez sur le bouton.
	• La fonction Sécurité enfants est activée.	• Si la fonction Sécurité enfants est activée, les boutons sont verrouillés. Pour les déverrouiller, appuyez pendant trois (3) secondes sur les boutons 3 in 1 (3 en 1) et Delay start (Départ différé).La fonction Sécurité enfants se déverrouille automatiquement lorsque vous débranchez et rebranchez l'appareil.

Un résultat de lavage insuffisant peut être dû à un problème d'alimentation. Essayez un autre programme avant de contacter le service de dépannage

CODES D'ERREUR

Codes d'erreur signalant un dysfonctionnement :

CODES SIGNIFICATION CAUSES POSSIBLES
4E	Problème d'alimentation en eau• Temps d'arrivée d'eau plus long	1. Les robinets sont fermés ou l'arrivée d'eau est restreinte.2. La pression de l'eau est trop basse.3. La vanne d'arrivée d'eau ou le débitmètre ne fonctionne pas.4. La pompe de vidange ne fonctionne pas. (SW détecte un haut niveau de pression de l'eau. Donc, il ne peut pas ajouter plus d'eau.)
HE	Problème de résistance• Le temps de chauffe s'allonge, mais le lave-vaisselle n'atteint pas la température souhaitée.	1. La résistance ou le capteur thermique est cassé.2. Le niveau de l'eau dans la cuve est trop bas.3. Le dispositif de protection du niveau faible ne fonctionne pas.
LE	Problème de fuite• Le capteur de fuite détecte une fuite d'eau	Surcharge dans le lave-vaisselle.Fuite dans le plateau du dessous.
tE	Panne du capteur thermique Court-circuit, circuit	coupé ou rupture du capteur thermique.

AVERTISSEMENT : Si un débordement survient, coupez l'arrivée d'eau du réseau avant d'appeler une assistance. S'il subsiste de l'eau dans le réceptable inférieur du fait d'un débordement ou d'une petite fuite, cette eau doit être éliminée avant de redémarrer le lave-vaisselle.

CARACTÉRISTIQUES TECHNIQUES

Modèle DW-FN320T, DW-FN320W
Type	Lave-vaisselle non-encastrable	Capacité de lavage	12 couverts
Puissance	220 - 240 V / 50 Hz CA uniquement	Pression de l'eau 0,04 à 1,0 MPa
Puissance nominale 1760-2100 W		Branchement Eau chaude	60 °C maxi.
Type de séchage	Système de séchage par condensation	Type de lavage Gicleurs rotatifs
Dimensions 598 x 600 x 845 mm (Largeur×Profondeur×Hauteur)
Poids Poids net 53 kg

DIMENSIONS DE L'APPAREIL

600 598 845 1175

Pour le test de norme

Les informations pour le test de comparaison en conformité à la norme EN 50242, figurent ci-après :

Les schémas ci-dessous indiquent la manière appropriée de charger les paniers selon les normes Européennes (NE50242).

• Capacité de lavage : 12 couverts
  • Norme de test : NE50242/IEC60436
• Position du panier supérieur : en position la plus basse
• Cycle de lavage : Eco
• Options supplémentaires : aucune
• Réglage du liquide de rinçage : 3
  • Réglage de l'adoucisseur d'eau : H4
• Dosage du produit de lavage normal : 5 g pré-lavage + 25 g lavage principal
• Pour la disposition des objets, réferez-vous aux figures ci-dessous

1 2 3 4 5 6 INTÉRIEUR 1 2 3 3 1 3

9 8 ↑ INTERIEUR 7 7 7

INTÉRIEUR

1 2 1 | 5 5 5 5 5 5 | 1 2 1 2 2 2 | 3 | 3 | 3 3 | 2 1 2 1 | 5 5 5 5 5 5 | 1 3 1 1 2 1 | 4 4 4 4 4 4 | 3 3 3 2 2 2 | 8 | 7 | 3 3 3 3 1 2 1 | 4 4 4 4 4 4 | 6 | 6

1 Cuillères à soupe 5		Cuillères à dessert
2 Fourchettes 6		Cuillères de service
3 Couteaux 7		Fourchettes de service
4 Cuillères à café 8 Louches

RÉGULATION (UE) N° 1 059/2 010

« * » Chaque astérisque représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre.

Fournisseur SAMSUNG
Nom du modèle		DW-FN320WDW-FN320T
Capacité nominale (couverts) 12
Classe de rendement énergétique A+
Consommation électrique annuelle, (AE c) (kWh/an) ^1)		291
Consommation électrique standard par cycle, (E t) (kWh) 1.03
Consommation d'énergie en mode hors tension, P o (W) 0.46
Consommation d'énergie en mode sous tension, P I (W) 0.58
Consommation annuelle d'eau, (AW c) (l/an) ^2)		3360
Classe d'efficacité de séchage, de A (le plus efficace) à G (le moins efficace)		A
Programme standard ^3)		Eco
Durée du programme pour un cycle standard (min) 175
Durée du mode sous tension (T l) (min) Illimitée
Émissions de bruit aérien (dBA re 1 pW) 48
Installation	Encastrable -
	Sous plan de travail Oui
	Non encastrable Oui

1) sur la base de 280 cycles de lavage standard utilisant le remplissage d'eau froide et les modes à faible consommation d'énergie. La consommation réelle d'énergie dépend de l'utilisation de l'appareil.
2) sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de l'appareil.
3) « Standard programme » (programme standard) est le cycle de lavage standard auquel les informations de l'étiquette et de la fiche font référence. Ce programme convient au lavage d'une vaisselle normalement sale. Il correspond au programme le plus efficace en matière de consommation combinée d'énergie et d'eau.

Notes

Notes

Notes

SAMSUNG

UNE QUESTION? UN COMMENTAIRE?

PAYS N° de téléphone	SITE INTERNET
FRANCE 01 48 63	00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)[HHP] 0180 6 M SAMSUNG bzw.0180 6 67267864*(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)[HHP] 800.Msamsung (800.67267864)	www.samsung.com/it/support
NETHERLANDS 0900	SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com/nl/support
POLAND	0 801-172-678* lub [phone]*[HHP] 0 801-672-678* lub [phone]*(koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
PORTUGAL 808 20	7267 www.samsung.com/pt/support
SPAIN	0034902172678[HHP] 0034902167267	www.samsung.com/es/support
UK 0330 SAMSUNG	(7267864) www.samsung.com/uk/support
EIRE 0818 717100	www.samsung.com/ie/support

• Voll
3/4 voll
1/2 voll
