GEBRUIKSAANWIJZING DWFN320T SAMSUNG

Hartelijk dank voor uw aanschaf van dit Samsung-

Registreer uw machine

voor een optimale service:

DD81-01446A-02_NL.indd 1DD81-01446A-02_NL.indd 1 2014-11-12  2:29:442014-11-12  2:29:442_ Veiligheidsinformatie

LEES DEZE VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR EN VOLG DE AANWIJZINGEN NAUWGEZET OP - BEWAAR DEZE INSTRUCTIES.

Veiligheidsinformatie

Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze voor later. Geef de

gebruiksaanwijzing door aan een eventuele volgende eigenaar van de machine.

Deze handleiding bevat de gedeelten Veiligheidsinstructies, Onderdelen en kenmerken,

Installatie, Problemen oplossen, enzovoort.

Het zorgvuldig doorlezen van de gebruiksaanwijzing voordat u de vaatwasser in gebruik

neemt zal u helpen bij het juiste gebruik en onderhoud van de vaatwasser. De fabrikant brengt voortdurend verbeteringen in haar producten aan. Het is mogelijk dat deze zonder voorafgaande kennisgeving wijzigingen aanbrengt in de machine.WAARSCHUWING: Volg tijdens het gebruik van de vaatwasser de volgende basisaanwijzingen op: JUIST GEBRUIK • Ga niet zitten of staan op de deur of het bordenrek van de vaatwasser en behandel deze niet met geweld.• Gebruik de vaatwasser alleen wanneer alle panelen goed op hun plaats zitten. Wees voorzichtig bij het openen van de deur terwijl de vaatwasser in bedrijf is. Het water zou naar buiten kunnen spuiten.• Plaats geen zware objecten op de deur en ga niet op de deur staan wanneer deze open staat. De machine zou voorover kunnen vallen.• Let tijdens het plaatsen van waren in de vaatwasser op het volgende:- Plaats scherpe voorwerpen zodanig dat de kans klein is dat ze de afsluiting van de deur beschadigen;- Plaats scherpe messen met de handgreep naar boven om het risico op snijwonden te verkleinen;• Waarschuwing: messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd.• Controleer aan het einde van de wasbeurt of het compartiment van het vaatwasmiddel leeg is.• Doe geen plastic voorwerpen in de vaatwasser tenzij erop staat dat ze vaatwasserbestendig zijn. Raadpleeg bij plastic voorwerpen zonder deze aanduiding de aanbevelingen van de fabrikant.• Gebruik uitsluitend was- en spoelmiddelen die bestemd zijn voor een vaatwasmachine. Gebruik geen zeep, wasmiddel of handvaatwasmiddel in de vaatwasser.• Bij een vaste aansluiting moet een voorziening voor het verbreken van de stroomtoevoer in de stroomkabel worden opgenomen waarbij de contacten van alle polen ten minste 3 mm worden gescheiden.• Houd het vaatwas- en spoelmiddel buiten het bereik van kinderen. Houd kinderen uit de buurt van de geopende deur van de vaatwassen; er zou nog wasmiddel in de machine kunnen zijn achtergebleven.• Houd kleine kinderen onder toezicht om u ervan te vergewissen dat ze niet met de machine spelen.• De machine is niet bedoeld voor gebruik door kleine kinderen of personen met lichamelijke beperkingen zonder toezicht.• Machinevaatwasmiddelen zijn sterk alkalisch. Ze kunnen uiterst gevaarlijk zijn als ze worden ingeslikt. Vermijd contact met huid en ogen en houd kinderen uit de buurt van de vaatwasmachine wanneer de deur open staat.• Laat de deur niet open staan. Iemand zou erover kunnen struikelen.• Als de stroomkabel is beschadigd, moet deze door de fabrikant of haar onderhoudsagent of een persoon met vergelijkbare kwalificaties worden vervangen om gevaarlijke situaties te voorkomen.• Doe de verpakkingsmaterialen op passende wijze weg.• Gebruik de vaatwasser uitsluitend voor het doeleinde waarvoor deze bestemd is.• Tijdens de installatie mag de stroomkabel niet overmatig worden geboden of platgedrukt.• Knoei niet met de bedieningselementen.• De machine moet op de waterleiding worden aangesloten met een nieuwe slangenset. Oude slangensets niet hergebruiken. DD81-01446A-02_NL.indd 2DD81-01446A-02_NL.indd 2 2014-11-12  2:29:492014-11-12  2:29:49Veiligheidsinformatie _3

LEES DEZE VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR EN VOLG DE AANWIJZINGEN NAUWGEZET OP - BEWAAR DEZE INSTRUCTIES.

VERWIJDERING Verwijder het verpakkingsmateriaal op passende wijze.

Al het verpakkingsmateriaal kan worden gerecycled.

Kunststoen onderdelen zijn gemarkeerd met de internationale standaardafkortingen:

PE voor polyethyleen, bijv. dun verpakkingsmateriaal

PS voor polystyreen, bijv. opvulmateriaal

POM polyoxymethyleen, bijv. plastic klemmen

PP polypropyleen, bijv. zoutvulmiddel

ABS Acrylonitril butadieen styreen, bijv. het bedieningspaneel.

WAARSCHUWING: Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!

Ga voor verwijdering van het verpakkingsmateriaal en de machine naar een centrum voor recycling. Knip voordien

de stroomkabel af en maak de deursluiting onklaar.

Het kartonnen verpakkingsmateriaal is gemaakt van gerecycled papier en moet bij het oud papier worden gedaan

Als u erop toeziet dat deze machine op de juiste wijze wordt afgevoerd, helpt u eventuele negatieve gevolgen

voor het milieu en de volksgezondheid die zich zouden kunnen voordoen als dit product op onjuiste wijze wordt

weggedaan, te voorkomen.

Neem contact op met uw gemeentehuis of de gemeentereiniging voor meer informatie over recycling van dit

INSTRUCTIES IN VERBAND MET HET AEEA-LABEL Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het

product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander

huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke

schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te

voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde

manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben

gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen

milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden

van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet

met ander bedrijfsafval voor verwijdering worden gemengd.

DD81-01446A-02_NL.indd 3DD81-01446A-02_NL.indd 3 2014-11-12  2:29:492014-11-12  2:29:494_ Inhoud

9 Watertoevoer en afvoer

10 Aansluiting van de afvoerslang

10 Plaatsing van de machine

10 De vaatwasser starten

12 Het zout in de waterontharder plaatsen

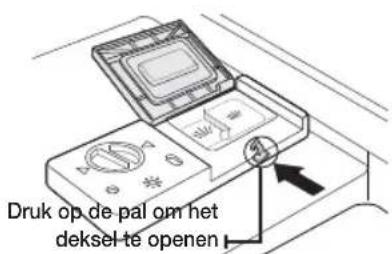

13 Het bakje met spoelmiddel vullen

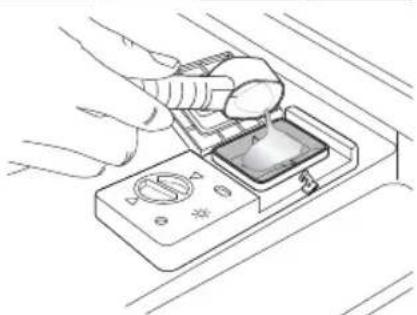

15 Functie van het vaatwasmiddel

17 De optie 3 in 1 gebruiken

HET VAATWERK IN DE MACHINE PLAATSEN

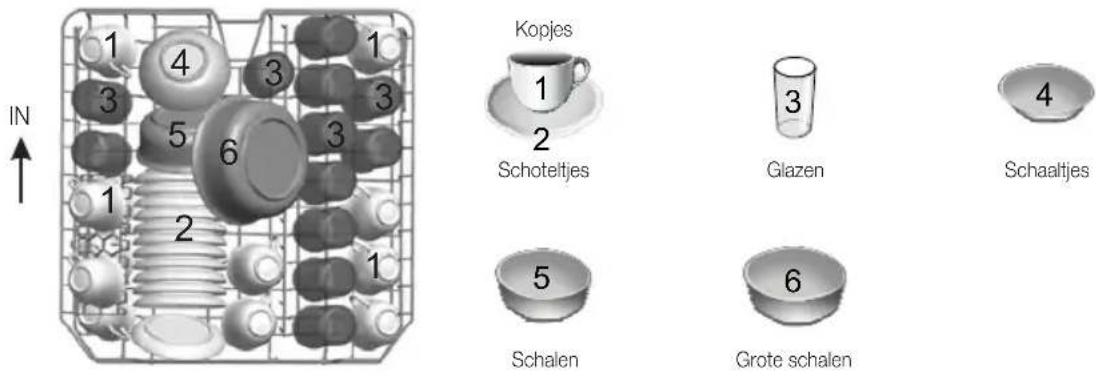

18 Vaatwerk in de bovenste mand plaatsen

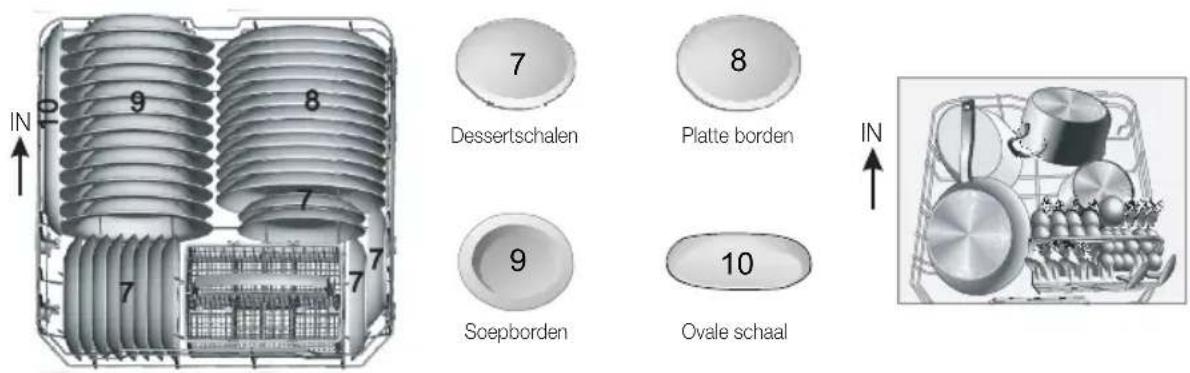

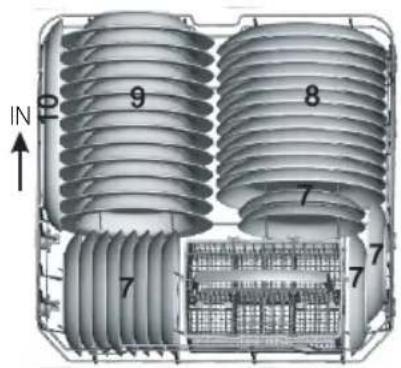

19 Vaatwerk in de onderste mand plaatsen

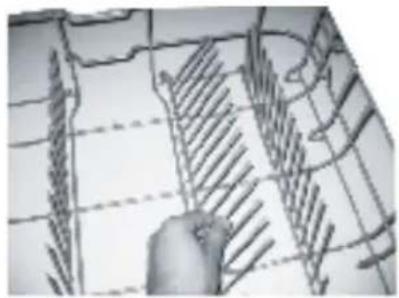

19 Pennen van de onderste mand neerklappen

21 Voor wassen in de vaatwassen zijn de volgende

22 De machine aanzetten

22 Het programma wijzigen

23 Aan het einde van het wasprogramma

23 Wasprogrammatabel

25 De sproeiarmen schoonmaken

25 De deur schoonmaken

25 Onderhoud van de vaatwasser

25 Bescherming tegen bevriezing

26 Uw vaatwasser als nieuw houden

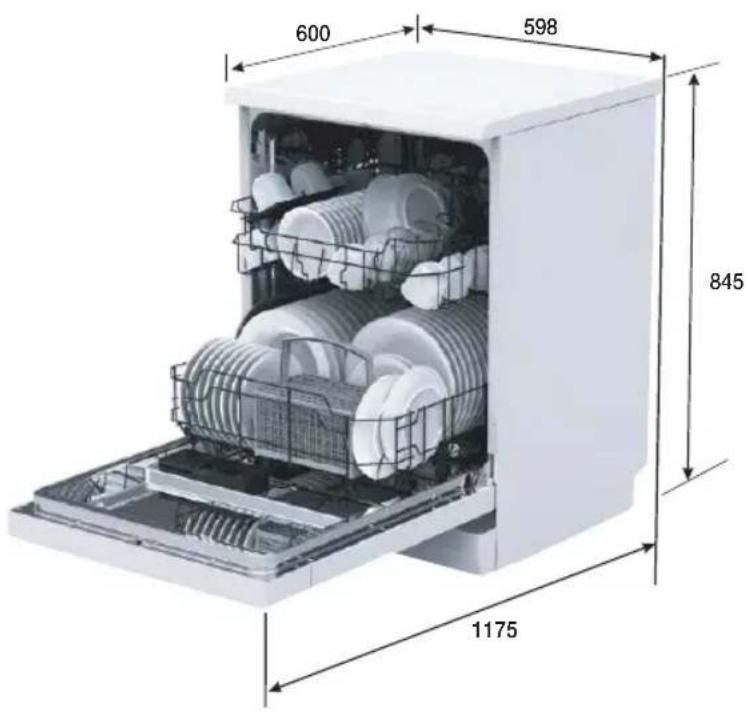

30 Afmetingen van de machine

DD81-01446A-02_NL.indd 4DD81-01446A-02_NL.indd 4 2014-11-12  2:29:492014-11-12  2:29:49Onderdelen en kenmerken _501 ONDERDELEN EN KENMERKEN Onderdelen en kenmerken

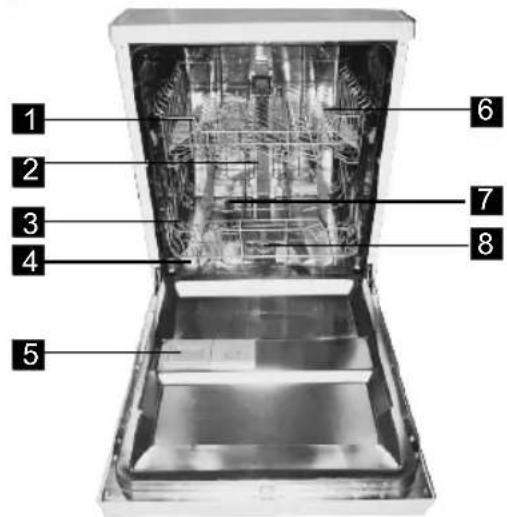

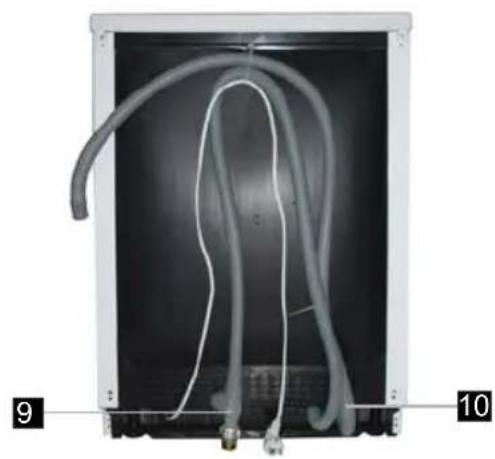

KENMERKEN VAN DE VAATWASSER Voor- en achteraanzicht

1 Bovenste mand 4 Zoutbakje 7 Sproeiarmen 10 Afvoerslang

2 Spruitstuk 5 Spoelmiddelbakje 8 Filter

3 Onderste mand 6 Kopjesmand 9 Toevoerslang Toebehoren - gebruiksaanwijzing, zouttrechter, bestekmandje. DD81-01446A-02_NL.indd 5DD81-01446A-02_NL.indd 5 2014-11-12  2:29:492014-11-12  2:29:496_ Onderdelen en kenmerken

Onderdelen en kenmerken

AAN/UIT Deze knop indrukken om de vaatwasser aan te zetten: het scherm licht op.

3 IN 1-OPTIE Met deze toets selecteert u de optie 3 in 1, waarvoor geen zout en spoelmiddel nodig

hebt, maar wel een 3 in 1-tablet. Deze optie kunt u alleen selecteren bij de programma's

Intensive (Intensief), Auto (Automatisch) en Eco (Zuinig).

UITGESTELDE START Met deze toets kunt u de start van de machine uitstellen. U kunt de start maximaal 24

uur uitstellen. Elke druk op deze toets betekent een uitstel van een uur.

KINDERSLOT Met deze toets kunt u de toetsen op het bedieningspaneel vergrendelen zodat kinderen

de vaatwasser niet per ongeluk kunnen starten door de toetsen op het paneel in te

U kun de toetsen van het bedieningspaneel vergrendelen en ontgrendelen door de

toetsen 3 in 1 en Delay start (Uitgestelde start) drie (3) seconden lang gelijktijdig

ingedrukt te houden.

DISPLAYVENSTER In-bedrijfindicatie, uitsteltimer, foutcodes, enzovoort.

PROGRAMMA Met deze toets kunt u het wasprogramma selecteren.

START/PAUZE Wanneer u de machine wilt starten, sluit u de eerst deur van de vaatwasser en selecteert

u het wasprogramma en de gewenste opties. Vervolgens drukt u op de toets Start/

Pause (Start/Pauze) om het wasprogramma te starten.

Als u de wasbeurt wilt onderbreken, kunt u op de toets Start/Pause (Start/Pauze)

drukken. Maak de deur langzaam en voorzichtig open. U kunt de machine resetten

door de toets Start/Pause (Start/Pauze) tijdens het wasprogramma 3 seconden lang

ingedrukt te houden. Na een reset schakelt de vaatwasser over naar de begintoestand,

met uitzondering van de instelling van het zoutverbruik van de waterontharder.

HALF VOL Met deze toets schakelt u de functie Half vol in. Deze functie gebruikt u alleen als u

minder dan zes stuks vaatwerk in de machine hebt. Met deze functie kunt u water en

energie besparen. U kunt deze functie alleen gebruiken bij de programma's Intensive

(Intensief), Auto (Automatisch), Eco (Zuinig) en Delicate (Breekbaar).

• Zolang de deur open staat, werkt alleen de toets Power (Aan/Uit).

• Voordat u de wasbeurt start kunt u een of meer opties (3 in 1, Delay start (Uitgestelde start) en/of

Half load (Half vol)) selecteren.

BELANGRIJK: Lees alle gebruiksinstructies door voordat u de machine in gebruik neemt, om de vaatwasser

optimaal te kunnen gebruiken.

DD81-01446A-02_NL.indd 6DD81-01446A-02_NL.indd 6 2014-11-12  2:29:492014-11-12  2:29:49Onderdelen en kenmerken _7

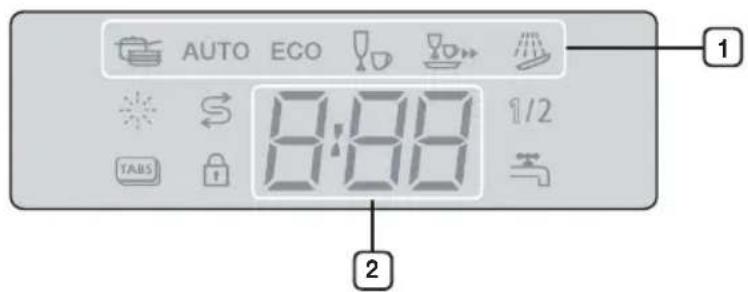

PROGRAMMA PICTOGRAMMEN Wanneer u op de toets Program (Programma) drukt, wordt een programma

2 TELLER Hier verschijnt de resterende tijd, foutcodes of de uitsteltijd.

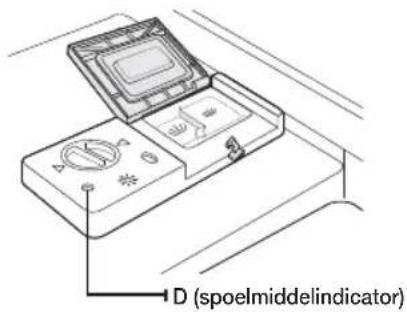

SPOELMIDDEL BIJVULLEN Verschijnt wanneer u spoelmiddel moet bijvullen. Giet het spoelmiddel in het

3 IN 1 Verschijnt wanneer u de optie 3 in 1 selecteert.

ZOUT BIJVULLEN Verschijnt wanneer u zout moet bijvullen. Doe het zout in de waterontharder.

KINDERSLOT Verschijnt wanneer het kinderslot is geactiveerd.

HALF VOL Verschijnt wanneer de optie Half vol is geselecteerd.

WATERINLAAT Verschijnt als zich een probleem voordoet met de waterinlaat. Controleer de

kraan en de aanvoerslang.

DD81-01446A-02_NL.indd 7DD81-01446A-02_NL.indd 7 2014-11-12  2:29:492014-11-12  2:29:498_ Installatie van de vaatwasser

Installatie van de vaatwasser

WAARSCHUWING: Gevaar voor elektrische schokken

Schakel de stroom uit voordat u de vaatwasser installeert.

Als u dat niet doet, bestaat het gevaar op elektrische schokken met mogelijk dodelijke afloop.

BELANGRIJK: De installatie van de pijpen en elektrische voorzieningen moet door deskundigen worden

Over de elektrische aansluiting

LET OP, voor uw persoonlijke veiligheid:

GEBRUIK GEEN VERLENGSNOER OF VERLOOPSTEKKER VOOR DEZE MACHINE.

LAAT IN GEEN GEVAL DE AARDELEIDING WEG BIJ HET AANSLUITEN.

Elektrische vereisten

• Een zekering van 220-240 VAC/ 50 Hz of aardlekschakelaar.

• Een aparte zekeringengroep voor uw vaatwasser.

Instructies voor aarding

Controleer of de machine naar behoren is geaard voordat u de machine gebruikt

Deze machine moet worden geaard. In het geval van een storing of defect verlaagt aarding het risico

van elektrische schokken door een weg van de minste weerstand te bieden voor elektrische stroom.

Deze machine is voorzien van een kabel met een aardeleiding en een stekker met randaarde. De

stekker moet worden aangesloten op een geschikt stopcontact dat is geïnstalleerd en geaard in

overeenstemming met alle plaatselijke wetten en voorschriften.

WAARSCHUWING: Onjuiste aansluiting van de aardeleiding van de apparatuur kan leiden tot gevaar

van elektrische schokken. Raadpleeg een bevoegde elektricien of servicemonteur als u niet zeker

weet of de machine voldoende is geaard. Breng geen wijzigingen aan in de stekker die bij de machine

DD81-01446A-02_NL.indd 8DD81-01446A-02_NL.indd 8 2014-11-12  2:29:502014-11-12  2:29:50Installatie van de vaatwasser _9

02 INSTALLATIE WATERTOEVOER EN AFVOER Koudwateraansluiting

Sluit de koudwatertoevoerslang aan op een schroefdraadaansluiting (3/4 inch) en

controleer of deze stevig vast zit.

Als de waterpijp nieuw is of lange tijd niet is gebruikt, laat u het water enige tijd

lopen om te controleren of het water schoon is en vrij van onzuiverheden. Als

u deze voorzorgsmaatregel niet neemt, bestaat het risico dat de waterinlaat

verstopt raakt en de machine wordt beschadigd.

De meegeleverde watertoevoerslag is voorzien van een aqua-safe systeem.

Vergewis u ervan dat de aqua-safe pijp van de waterslang is aangesloten

Warmwateraansluiting

De watertoevoerleiding van de machine kan ook worden aangesloten op de warmwaterleiding van de

woning (gecentraliseerd systeem, verwarmingssysteem), mits de temperatuur niet hoger is dan 60 °C.

In dat geval wordt het wasprogramma verkort met circa 15 minuten en wordt de eciëntie van het

wasprogramma enigszins verlaagd. De aansluiting op de warmwaterleiding moet op dezelfde wijze worden

gemaakt als de aansluiting op de koudwaterleiding.

Plaatsing van de machine

Plaats de machine op de gewenste locatie. De achterzijde moet tegen de achterliggende wand rusten

en de zijkanten moeten langs de aangrenzende kastjes of wand lopen. De vaatwasser is voorzien

van wateraanvoer- en -afvoerslangen die aan de linkerkant en aan de rechterkant kunnen worden

geplaatst, om de installatie te vergemakkelijken.

Overtollig water uit de slangen laten lopen.

Als de gootsteen zich 1000 mm of meer boven de vloer bevindt, kunt het overtollige water uit de slangen

niet direct in de gootsteen laten weglopen. In dat geval moet u het overtollige water uit de slangen in een

emmer of geschikte opvangbak laten lopen die lager dan de gootsteen wordt geplaatst.

Sluit de waterafvoerslang aan. De slang moet op de juiste wijze worden aangesloten om te vorkomen dat

Controleer dat de wateraanvoerslang niet is geknikt of dichtgeknepen.

Als het nodig is de afvoerslang te verlengen, moet u een afvoerslang gebruiken van dezelfde maat en kwaliteit.

De slang mag niet meer dan 4 meter lang zijn; anders zou het schoonmaakresultaat van de vaatwasser

kunnen worden verminderd.

Aansluiting van de afvoerslang

De afvoer moet zich bevinden op een hoogte van ten minste 40 cm en ten hoogste 100 cm van de bodem

van de vaatwasser. De waterafvoerslang moet worden vastgezet met een slangenklem.

Het Aqua-safe systeem is een met een veiligheidsklep ter voorkoming van waterlekkage. Als de

waterinlaatslang op een zeker moment begint te lekken, sluit de veiligheidsklep de watertoevoer af. Als de

watertoevoerslang of de veiligheidsklep is beschadigd, moet u deze verwijderen en vervangen.

U mag de aanvoerslang niet verlengen of verkorten.

DD81-01446A-02_NL.indd 9DD81-01446A-02_NL.indd 9 2014-11-12  2:29:502014-11-12  2:29:5010_ Installatie van de vaatwasser

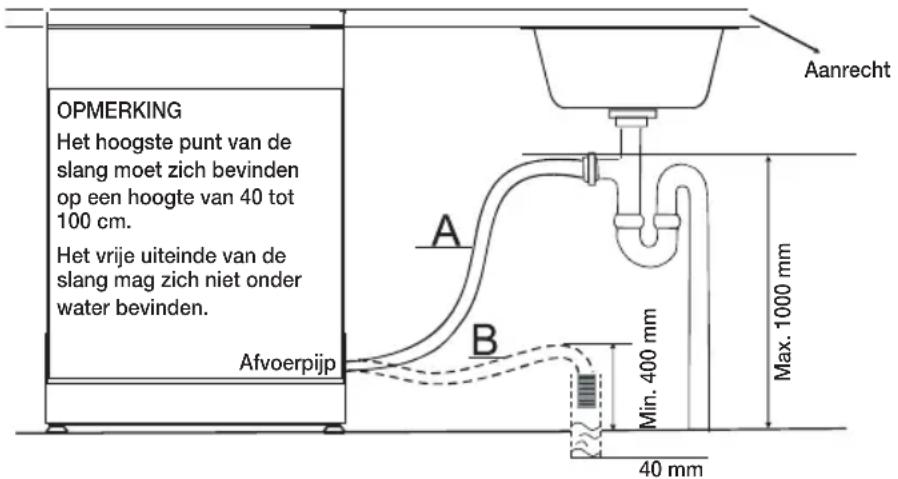

AANSLUITING VAN DE AFVOERSLANG Steek de afvoerslang in een afvoerpijp met een minimum diameter van 4 cm of laat deze in de gootsteen lopen. Probeer

buigen en samendrukken zoveel mogelijk te vermijden. Het hoogste punt van de slang moet zich bevinden op een

hoogte tussen 40 en 100 cm. Het vrije uiteinde van de slang mag niet onder water staan, om het terugstromen van

PLAATSING VAN DE MACHINE Plaats de machine op de gewenste locatie. De achterzijde moet tegen de achterliggende wand rusten en de

zijkanten moeten langs de aangrenzende kastjes of wanden lopen. De vaatwasser is voorzien van wateraanvoer-

en -afvoerslangen die aan de linkerkant en aan de rechterkant kunnen worden geplaatst, om de installatie te

De machine recht zetten

Nadat de machine op zijn plaats is gezet, kan de hoogte van de vaatwasser

worden aangepast door de poten verder in- of uit te draaien. De machine

mag niet meer dan 2° hellen.

DE VAATWASSER STARTEN Controleer voordat u de vaatwasser start het volgende.

1. de vaatwasser staat stevig en vlak.

2. de inlaatklep is open.

3. er is geen lekkage bij de aansluitpunten van de leidingen.

4. de kabel is stevig aangesloten.

5. de stroomtoevoer is ingeschakeld.

6. er zitten geen knopen in de invoer- en afvoerslangen.

7. Alle verpakkingsmaterialen en gedrukte materialen moeten uit de vaatwasser worden gehaald.

BELANGRIJK: Bewaar deze gebruiksaanwijzing na installatie op een veilige plaats. Deze handleiding bevat

nuttige informatie voor de gebruiker.

Installatie van de vaatwasser OPMERKINGHet hoogste punt van de slang moet zich bevinden op een hoogte van 40 tot 100 cm.Het vrije uiteinde van de slang mag zich niet onder water bevinden.Afvoerpijp40 mmAanrechtMin. 400 mmMax. 1000 mm DD81-01446A-02_NL.indd 10DD81-01446A-02_NL.indd 10 2014-11-12  2:29:502014-11-12  2:29:50Gebruik van wasmiddel en waterontharder _11

03 WASMIDDEL EN WATERONTHARDER Gebruik van wasmiddel en

WATERONTHARDER De waterontharder moet handmatig worden ingesteld met behulp van de waterhardheidknop.De waterontharder is bedoeld om mineralen en zouten die een belemmerend eect op de werking van de machine zouden kunnen hebben te verwijderen. Hoe hoger het gehalte van deze mineralen en zouten, des te harder is het water. De waterontharder moet worden ingesteld op de hardheid van het water op uw locatie. Het plaatselijke waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats. Het zoutverbruik instellen Bij deze vaatwasser kunt u de hoeveelheid zout die wordt verbruikt aanpassen aan de hardheid van het gebruikte water. U kunt het niveau van het zoutverbruik als volgt instellen:1. Zet de machine aan; 2. Houd de toets Start/Pause (Start/Pauze) binnen 60 seconden na het aanzetten van de machine ten minste 3 seconden ingedrukt om het instellen van de de waterontharder te starten; 3. Druk enkele malen op de toets Start/Pause (Start/Pauze) om de juiste instelling voor uw locatie te

selecteren. De instellingen die u kunt selecteren zijn achtereenvolgens: H1  H2  H3  H4  H5  H6. Het is raadzaam de instelling te verrichten volgens de volgende tabel.* De fabrieksinstelling is H4 (EN 50242)4. Wacht 5 seconden om de instelling te voltooien.WATERHARDHEIDStand van de selectieknopZoutverbruik(gram/wasbeurt)Autonomie(wasbeurten/1 kg)º dH º fH º Clark mmol/l0~5 0~9 0~6 0~0,94 H1 0 /6~11 10~20 7~14 1,0~2,0 H2 20 6012~17 21~30 15~21 2,1~3,0 H3 30 5018~22 31~40 22~28 3,1~4,0 H4 40 4023~34 41~60 29~42 4,1~6,0 H5 50 3035~55 61~98 43~69 6,1~9,8 H6 60 201 dH (Duitse hardheid) = 0,178 mmol/l1 Clark (Britse hardheid) = 0,143 mmol/l1 fH (Franse hardheid) = 0,1 mmol/lNeem contact op met uw plaatselijke waterleidingbedrijf voor meer informatie over de hardheid van uw kraanwater.WATERONTHARDERDe hardheid van het water varieert van plaats tot plaats. Bij gebruik van hardwater is kalkafzetting mogelijk op borden en bestek. De machine is uitgerust met een speciale waterontharder die gebruikmaakt van een soort zout om kalk en mineralen in het water te neutraliseren. DD81-01446A-02_NL.indd 11DD81-01446A-02_NL.indd 11 2014-11-12  2:29:502014-11-12  2:29:5012_ Gebruik van wasmiddel en waterontharder

Gebruik van wasmiddel en

HET ZOUT IN DE WATERONTHARDER PLAATSEN Gebruik altijd zout dat speciaal bestemd is voor vaatwassers.

Het zoutbakje bevindt zich onder de onderste mand en moet als volgt worden gevuld:

• Gebruik alleen zout dat speciaal bestemd is voor vaatwassers! Andere soorten zout die niet speciaal zijn

bestemd voor gebruik in een vaatwasser, met name tafelzout, zullen de waterontharder beschadigen. In het

geval van schade door het gebruik van ongeschikt zout vervalt de garantie van fabrikant en is de fabrikant niet

aansprakelijk voor geleden schade.

• Vul het zout alleen bij net voordat u een van de volledige wasprogramma's start. Hierdoor wordt voorkomen

dat mogelijk gemorste zoutkorrels of zout water langere tijd op de bodem van de machine blijven liggen, waar

ze corrosie zouden kunnen veroorzaken.

• Na de eerste wasbeurt gaat het lampje op het bedieningspaneel uit.

1. Verwijder de onderste mand en draai de dop van het zoutbakje.

2. Vul het bakje de eerste keer dat u het bakje vult tot 2/3 met water (circa 1 liter).

3. Plaats het uiteinde van de meegeleverde trechter in de opening en doe circa

1,5 kg zout in het bakje. Het is normaal dat een kleine hoeveelheid water uit het

4. Draai de dop weer zorgvuldig op het zoutbakje.

5. Gewoonlijk gaat het zoutwaarschuwingslampje uit nadat u zout in het zoutbakje hebt gedaan.

• Het zoutbakje moet worden bijgevuld wanneer het zoutwaarschuwingslampje op het bedieningspaneel gaat

branden. Ook nadat het zoutbakje is gevuld, kan het zijn dat het indicatielampje pas uitgaat nadat het zout

volledig is opgelost.

Als het bedieningspaneel geen zoutwaarschuwingslampje heeft, kunt u bepalen wanneer u zout in de

waterontharder moet bijvullen op basis van het aantal wasbeurten dat de vaatwasser heeft uitgevoerd.

• Als een grote hoeveelheid zout is gemorst in de vaatwasser, is het raadzaam een voorwasprogramma uit te

voeren om het gemorste zout weg te spoelen.

DD81-01446A-02_NL.indd 12DD81-01446A-02_NL.indd 12 2014-11-12  2:29:502014-11-12  2:29:50Gebruik van wasmiddel en waterontharder _13

03 WASMIDDEL EN WATERONTHARDER HET BAKJE MET SPOELMIDDEL VULLEN Functie van het spoelmiddel

Tijdens de laatste spoeling wordt automatisch spoelmiddel toegevoegd. Dit zorgt voor een grondige

spoeling en voorkomen vlekken en strepen bij het drogen.

BELANGRIJK: Gebruik uitsluitend spoelmiddel van een goed merk voor de vaatwasser. Vul het

spoelmiddelbakje nooit met andere middelen (bijv. vaatwasmiddel of vloeibaar wasmiddel). Dit zou de

machine kunnen beschadigen.

Wanneer moet het spoelmiddelbakje worden bijgevuld?

Als het bedieningspaneel geen spoelmiddelwaarschuwingslampje heeft, kunt u de hoeveelheid spoelmiddel

bepalen aan de hand van de kleur van de optische niveau-indicator “D” naast de dop. Wanneer het

spoelmiddelbakje vol is, is de indicator helemaal donker. Naarmate de hoeveelheid spoelmiddel minder

wordt, wordt de donkere stip kleiner. Laat het niveau van het spoelmiddel niet lager worden dan 1/4 vol.

Naarmate de hoeveelheid spoelmiddel minder wordt,

wordt de zwarte stip van de spoelmiddelniveau-indicator

kleiner, zoals hieronder geïllustreerd.

1/4 vol : bijvullen om vlekken te voorkomen

Leeg D (spoelmiddelindicator) DD81-01446A-02_NL.indd 13DD81-01446A-02_NL.indd 13 2014-11-12  2:29:502014-11-12  2:29:5014_ Gebruik van wasmiddel en waterontharder

1. Open het spoelmiddelbakje door de dop in de richting van de pijl

“open” (links) te draaien en op te tillen.

2. Giet spoelmiddel in het spoelmiddelbakje. Let op dat u het bakje

3. Zet de dop terug door deze uit te lijken met de pijl “open” en draai

de dop dicht (naar rechts).

Het spoelmiddel wordt toegevoegd tijdens de laatste spoeling om te voorkomen dat waterdruppels op uw

services achterblijven die vlekken en strepen zouden kunnen veroorzaken. Het spoelmiddel verbetert ook

het droogresultaat door ervoor te zorgen dat het water van het vaatwerk loopt.

De vaatwasser is ontworden voor het gebruik van vloeibaar spoelmiddel. Het spoelmiddelbakje bevindt

zich aan de binnenkant van de deur, naast het vaatwasmiddelbakje. Vul het bakje door de dop te openen

en het spoelmiddel in het bakje te gieten totdat de niveau-indicator helemaal zwart is. De inhoud van het

spoelmiddelbakje bedraagt circa 130 ml.

Let op dat u het bakje niet overvol maakt. Dat zou overmatig schuim kunnen veroorzaken. Verwijder

eventueel gemorst spoelmiddel met een vochtige doek. Vergeet niet de dop op het bakje te draaien voordat

u de deur van de vaatwasser sluit.

BELANGRIJK: Verwijder eventueel spoelmiddel dat u tijdens het bijvullen hebt gemorst met een

absorberende doek om overmatig schuimen tijdens de volgende wasbeurt te voorkomen.

De toevoeging van het spoelmiddel instellen

Het spoelmiddelbakje heeft vier instellingen. Probeer in eerste instantie

de instelling “3”. In geval van vlekken of een slecht droogresultaat kunt

u de hoeveelheid spoelmiddel die wordt toegevoegd verhogen door het

deksel van het spoelmiddelbakje te verwijderen en de knop in de stand

“4” te zetten. De aanbevolen instelling is “3” (de fabrieksinstelling is “3”).

Verhoog de toediening als na de wasbeurt waterdruppels of kalkvlekken op uw vaatwerk

achterblijven. Verlaag de toediening als kleverige witte strepen op uw vaatwerk of blauwachtige vliezen

op uw glazen of messen achterblijven.

Gebruik van wasmiddel en

DD81-01446A-02_NL.indd 14DD81-01446A-02_NL.indd 14 2014-11-12  2:29:512014-11-12  2:29:51Gebruik van wasmiddel en waterontharder _15

03 WASMIDDEL EN WATERONTHARDER FUNCTIE VAN HET VAATWASMIDDEL Vaatwasmiddelen bevatten chemische bestanddelen die noodzakelijk zijn voor het verwijderen en afbreken van

vuildeeltjes en het afvoeren ervan uit de vaatwasser. De meeste in de winkel verkrijgbare vaatwasmiddelen van goede

kwaliteit zijn geschikt voor dit doeleinde.

WAARSCHUWING: Vaatwasmiddel heeft corrosieve eigenschappen! Houd het buiten het bereik van kinderen.

Juist gebruik van vaatwasmiddelen

Gebruik uitsluitend vaatwasmiddelen die speciaal bestemd zijn voor vaatwassers. Bewaar uw vaatwasmiddel op

een koele en droge plaats. Doe vaatwasmiddel in poedervorm pas in het bakje wanneer u op het punt staat het

wasprogramma te starten.

Geconcentreerd vaatwasmiddel

Vaatwasmiddel kan in twee categorieën worden ingedeeld, op basis van de chemische samenstelling

• conventionele, alkalische reinigingsmiddelen met bijtende bestanddelen

• geconcentreerde, laag alkalische reinigingsmiddelen met natuurlijke enzymen

Het gebruik van een “normaal” wasprogramma in combinatie met een geconcentreerd vaatwasmiddel leidt

tot minder milieuvervuiling en is goed voor uw vaatwerk. Deze wasprogramma's zijn speciaal afgestemd

op de vuiloplossende eigenschappen van de enzymen in het geconcentreerde vaatwasmiddel. Hierdoor

kunt u met een “normaal” wasprogramma waarbij een geconcentreerd vaatwasmiddel wordt gebruikt

dezelfde resultaten bereiken als bij het gebruik van een “intensief” programma met een conventioneel

Wastabletten van verschillende merken lossen op met verschillende snelheden. Hierdoor lossen

sommige wastabletten tijdens korte wasprogramma's niet helemaal op en kunnen ze niet hun volledige

reinigingskracht ontplooien. Gebruik wastabletten daarom alleen voor lange programma's, zodat geen

wasmiddelresten in de machine achterblijven.

Het bakje moet worden gevuld voor het begin van elke wasbeurt. Volg hierbij de instructies op uit de

wasprogrammatabel. Deze vaatwasser gebruikt minder vaatwasmiddel en spoelmiddel van conventionele

vaatwassers. In het algemeen hebt u slechts één eetlepel vaatwasmiddel nodig voor een normale vaat. Bij

een sterk vervuilde vaat hebt u meer vaatwasmiddel nodig. Doe het wasmiddel pas in het bakje wanneer

u op het punt staat het wasprogramma te starten. Anders zou het poeder vochtig kunnen worden en niet

Het vaatwasmiddel in het bakje doen

1. Als het deksel dicht is: druk op de ontgrendeltoets. Het

deksel springt open. Druk op de pal om het deksel te openen 2. Doe het wasmiddel pas in het bakje wanneer u op het punt

staat het wasprogramma te starten. Gebruik uitsluitend

vaatwasmiddel van een goed merk voor de vaatwasser.

DD81-01446A-02_NL.indd 15DD81-01446A-02_NL.indd 15 2014-11-12  2:29:512014-11-12  2:29:5116_ Gebruik van wasmiddel en waterontharder

Gebruik van wasmiddel en

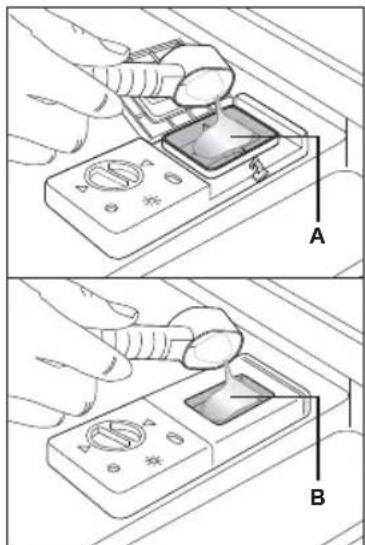

De benodigde hoeveelheid vaatwasmiddel

1. Doe het vaatwasmiddel in het bakje.

De markering geeft het vulniveau aan, zoals geïllustreerd aan de

A. Dit gedeelte is voor het hoofdwasmiddel, circa 25g

B. Dit gedeelte is voor het voorwasmiddel, circa 5g

Als uw vaatwerk erg vuil is, kunt u een extra dosis

vaatwasmiddel in het voorwascompartiment doen. Dit

wasmiddel wordt gebruikt tijdens de voorwasfase.

Meer informatie over de hoeveelheid vaatwasmiddel die u

nodig hebt voor de afzonderlijke programma's vindt u in de

“Wasprogrammatabel”. (Zie pagina 23) Houd er rekening

mee dat afwijkingen mogelijk zijn, afhankelijk van de mate van

verontreiniging van het vaatwerk en de hardheid van het water.

2. Sluit het deksel en druk het aan totdat het vastklikt.

Houd u aan de aanbevelingen van de fabrikant met betrekking tot dosering en opslag, zoals vermeld

op de verpakking van het vaatwasmiddel.

Er zijn drie typen vaatwasmiddelen.

1. Met fosfaat en chloor.

2. Met fosfaat maar zonder chloor.

3. Zonder fosfaat en chloor.

Nieuwe vaatwaspoeders bevatten gewoonlijk geen fosfaat. Hierdoor moet het vaatwasmiddel het

stellen zonder de wateronthardende eigenschappen van fosfaat. In dat geval raden we u aan zelfs

zout in de waterontharder te doen als de hardheid van het water slechts 6 dH bedraagt. Bij gebruik

van vaatwasmiddel zonder fosfaat in combinatie met hard water verschijnen vaak witte vlekken op

borden, schalen en glazen. In dat geval hebt u meer vaatwasmiddel nodig voor een beter resultaat.

Vaatwasmiddelen zonder chloor hebben slechts een beperkt blekend eect. Hardnekkige en gekleurde

vlekken worden niet volledig verwijderd. Kies in dat geval een programma met een hogere temperatuur.

DD81-01446A-02_NL.indd 16DD81-01446A-02_NL.indd 16 2014-11-12  2:29:512014-11-12  2:29:51Gebruik van wasmiddel en waterontharder _17

03 WASMIDDEL EN WATERONTHARDER DE OPTIE 3 IN 1 GEBRUIKEN Deze vaatwasser is voorzien van een 3 in 1-optie, waarvoor geen zout en spoelmiddel nodig hebt, maar wel een 3 in

1-tablet. Deze optie kunt u alleen selecteren bij de programma's Intensive (Intensief), Auto (Automatisch) en Eco (Zuinig).

De optie 3 in 1 is speciaal bestemd voor het gebruik van 3 in 1-tabletten. Als u een 3 in 1-tablet gebruikt zonder

deze optie te gebruiken, krijgt u niet het beste resultaat.

1. Doe het 3 in 1-tabel in het bakje en selecteer de optie 3 in 1.

2. Sluit het deksel en druk het aan totdat het vastklikt.

Let bij het gebruik van compacte 3 in 1 combinatiemiddelen goed op of

het deksel goed kan worden gesloten.

BELANGRIJK: Bewaar alle wasmiddelen op een veilige plaats, buiten

het bereik van kinderen. Doe het vaatwasmiddel altijd pas in het bakje

wanneer u op het punt staat de vaatwasser te starten.

DD81-01446A-02_NL.indd 17DD81-01446A-02_NL.indd 17 2014-11-12  2:29:512014-11-12  2:29:5118_ Het vaatwerk in de machine plaatsen Het vaatwerk in de machine plaatsen

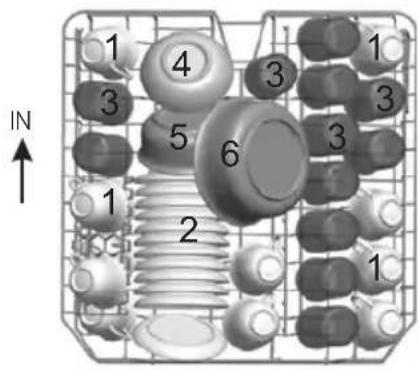

Houd bij het plaatsen van het vaatwerk in de machine de volgende richtlijnen aan voor het

beste resultaat. De kenmerken en het uiterlijk van de rekken en bestekmanden kunnen

van model tot model verschillen. Let op voor en na het plaatsen van het vaatwerk in de machineVeeg grote hoeveelheden voedselresten van het vaatwerk voordat u dit in de machine plaatst. Het is niet nodig het vaatwerk onder de waterkraan af te spoelen. Plaats de voorwerpen in de volgende volgorde in de vaatwasser:1. Plaats voorwerpen als kopjes, glazen, potten en pannen ondersteboven. 2. Plaats gebogen voorwerpen, of voorwerpen met holten, schuin zodat het water er vanaf kan lopen. 3. Stapel de voorwerpen zorgvuldig zodat ze niet kunnen omvallen. 4. Let op dat ze voorwerpen de draaiende beweging van de sproeiarmen tijdens de wasbeurt niet belemmeren. Zeer kleine voorwerpen mogen niet in de vaatwasser worden gewassen, omdat ze gemakkelijk uit de rekken kunnen vallen.Het vaatwerk uit de machine halenOm te voorkomen dat water van de bovenste mand op het vaatwerk in de onderste mand valt, is het raadzaam eerst de onderste mand leeg te maken en daarna pas de bovenste mand. VAATWERK IN DE BOVENSTE MAND PLAATSEN De bovenste mand is bedoeld voor kwetsbaarder en lichter vaatwerk, zoals glazen, kopjes, schoteltjes, bordjes, schaaltjes en lage pannen (mits ze niet te vuil zijn).Plaats het vaatwerk zodanig dat ze niet zullen worden bewogen door de waterstralen. Plaats glazen, kopjes en schaaltjes altijd ondersteboven.

2 Schoteltjes 3 Glazen 4 Schaaltjes 5 Schalen 6 Grote schalen De bovenste mand bijstellen De hoogte van de bovenste mand kan worden aangepast om meer ruimte vrij te maken voor groot keukengerei in de bovenste of onderste mand. 1. U kunt het bovenste rek laten zakken door de hendels “A” aan de linker- en rechterkant van de bovenste mand in te drukken en de bovenste mand tegelijkertijd enigszins omlaag te schuiven.2. U kunt het bovenste rek omhoog schuiven door de bovenste mand naar boven te trekken. Hiervoor hoeft u geen hendels in te drukken. Let op: Het is raadzaam de hoogte van de bovenste mand in te stellen voordat u vaatwerk in de mand plaatst. Als u de mand verstelt nadat u het vaatwerk hebt geplaatst, zou u het vaatwerk kunnen beschadigen.Naar een lagere positie Naar een hogere positie

A DD81-01446A-02_NL.indd 18DD81-01446A-02_NL.indd 18 2014-11-12  2:29:522014-11-12  2:29:52Het vaatwerk in de machine plaatsen _19

04 WAREN OP DE REKKEN PLAATSEN VAATWERK IN DE ONDERSTE MAND PLAATSEN Het is raadzaam grote voorwerpen, die het moeilijkst schoon te maken zijn, op het onderste rek te plaatsen: potten,

pannen, deksels en dienschalen, zoals weergegeven in de afbeelding aan de rechterkant.

Plaats dienschalen en deksels bij voorkeur aan de zijde van de rekken om te voorkomen dat deze de draaiende

beweging van de bovenste sproeiarm belemmeren. Potten, dienschalen, enz. moeten altijd ondersteboven worden

Diepe potten moeten schuin worden geplaatst, zodat het water eruit kan lopen.

Het onderste rek bevat onderdelen die omlaag kunnen worden geklapt, zodat meer en grotere potten en pannen

kunnen worden geplaatst.

7 Dessertschalen 8 Platte borden

9 Soepborden 10 Ovale schaal Lange voorwerpen, serveerbestek, slacouverts en grote messen moeten op het rek worden gelegd zodat ze de

draaiende beweging van de sproeiarmen niet kunnen belemmeren.

PENNEN VAN DE ONDERSTE MAND NEERKLAPPEN De pennen in de onderste mand kunnen worden neergeklapt om potten en

pannen beter te kunnen schikken, zoals weergegeven in de afbeelding aan de

DD81-01446A-02_NL.indd 19DD81-01446A-02_NL.indd 19 2014-11-12  2:29:542014-11-12  2:29:5420_ Het vaatwerk in de machine plaatsen

BESTEKMAND Bestek moet in de bestekmand worden geplaatst, met de handgreep naar beneden: lepels moeten een voor een in de

toepasselijke sleuven worden geplaatst. Lange voorwerpen moeten liggend worden geplaatst, aan de voorkant van de

• Laat voorwerpen niet uitsteken door de onderkant van het rek.

• Plaats scherp bestek altijd met de scherpe punt naar beneden!

Het vaatwerk in de machine plaatsen

DD81-01446A-02_NL.indd 20DD81-01446A-02_NL.indd 20 2014-11-12  2:29:572014-11-12  2:29:57Het vaatwerk in de machine plaatsen _21

04 WAREN OP DE REKKEN PLAATSEN VOOR WASSEN IN DE VAATWASSEN ZIJN DE VOLGENDE VOORWERPEN

niet geschikt slechts beperkt geschikt

Bestek met handgrepen van hout, porselein of

Kunststoen voorwerpen die niet hittebestendig

zijn; ouder bestek met gelijmde onderdelen die niet

warmtebestendig zijn; aaneengelijmd vaatwerk; tinnen

of koperen voorwerpen; loodkristal; stalen voorwerpen

die gevoelig zijn voor roestvorming; houten borden;

voorwerpen van synthetische vezels.

Sommige soorten glas kunnen hun glans verliezen na

Zilveren en aluminium voorwerpen kunnen tijdens het

Geglazuurde voorwerpen kunnen verbleken na veelvuldig

wassen in de machine.

Probeer geen voorwerpen te wassen die zijn verontreinigd met sigarettenas, kaarsvet, vernis of verf. Let er bij de

aanschaf van nieuw vaatwerk op of het vaatwasmachinebestendig is.

Doe niet te veel vaatwerk in de vaatwasser. Er is slechts ruimte voor 12 stuks vaatwerk. Gebruik geen vaatwerk

dat niet vaatwasmachinebestendig is. Dit is belangrijk voor een goed resultaat en een redelijk energieverbruik.

Let tijdens het plaatsen van het vaatwerk en bestek op het volgende

Zorg ervoor dat het vaatwerk en het bestek de draaiende beweging van de sproeiarmen niet belemmeren.

Plaats holle voorwerpen, zoals kopjes, glazen, pannen, enz. met de opening naar beneden, zodat het water

er niet in blijft staan.

Zorg ervoor dat het vaatwerk en bestek niet in elkaar ligt of elkaar bedekt

• Voorkom beschadiging van glazen door ervoor te zorgen dat ze elkaar niet aanraken.

• Plaats grote voorwerpen die het moeilijkst te reinigen zijn op het onderste rek.

• Het bovenste rek is bedoel voor lichter en kwetsbaarder vaatwerk, zoals glazen en kopjes.

BELANGRIJK Rechtopstaande messen met een lang lemmet zijn gevaarlijk!

Lange en scherpe voorwerpen en bestek, zoals vleesmessen, moeten liggend in de bovenste mand

Beschadiging van glaswaren en ander vaatwerk.

Mogelijke oorzaken Aanbevolen oplossing

• Type glas of fabricageproces. Chemische

samenstelling van het vaatwasmiddel.

• Watertemperatuur en duur van het

• Gebruik glaswaren en porseleinen

voorwerpen die door de fabrikant als

vaatwasmachinebestendig zijn aangeduid.

• Gebruik een mild vaatwasmiddel dat wordt

beschreven als vaatwerkvriendelijk. Vraag

zo nodig om aanvullende informatie bij de

fabrikant van het vaatwasmiddel.

• Selecteer een programma met een zo laag

mogelijke temperatuur.

• Voorkom beschadiging door glas en bestek

zo snel mogelijk na het einde van het

wasprogramma uit de vaatwasmachine te

DD81-01446A-02_NL.indd 21DD81-01446A-02_NL.indd 21 2014-11-12  2:29:582014-11-12  2:29:5822_ Vaatwasprogramma's

DE MACHINE AANZETTEN Een wasbeurt starten

1. Trek de bovenste en onderste mand naar buiten, plaats het vaatwerk en duw ze weer naar binnen.

Het is raadzaam eerst de onderste mand te vullen en daarnaast de bovenste (zie het gedeelte “Het vaatwerk in de

2. Doe het vaatwasmiddel in het bakje (zie het gedeelte “Gebruik van wasmiddel en waterontharder”).

3. Doe de stekker in het stopcontact. De voeding is 220-240 VAC/50 HZ, de specificatie van het stopcontact is 15A

250VAC. Controleer of de watervoorziening is ingeschakeld met de juiste waterdruk.

4. Sluit de deur en druk op de toets Power (Aan/Uit) om de machine aan te zetten.

5. Druk op de toets Program (Programma). Het wasprogramma verandert achtereenvolgens in:

Intensive (Intensief)  Auto (Automatisch)  Eco (Zuinig)  Delicate (Breekbaar) 

Express Wash (Kort wasprogramma)  Pre Wash (Voorwas)

Nadat een vaatwasprogramma is geselecteerd, gaat het reactielampje branden. Vervolgens drukt u op de toets

Start/Pause (Start/Pauze) om het wasprogramma te starten.

Als het wasprogramma onderbreekt door op de toets Start/Pause (Start/Pauze) te drukken, stopt de

programmateller en laat de vaatwasser elke minuut een geluidssignaal horen totdat u de toets

Start/Pause (Start/Pauze) opnieuw indrukt om het vaatwasprogramma te hervatten.

HET PROGRAMMA WIJZIGEN Voorwaarde:

1. Een wasprogramma dat wordt uitgevoerd kan alleen worden gewijzigd als het nog maar net begonnen is. Anders is

het vaatwasmiddel mogelijk al toegevoegd of is het vaatwaswater al door de machine afgevoerd. In dat geval moet

het vaatwasmiddelbakje weer worden gevuld (zie het gedeelte “Het vaatwasmiddel in het bakje doen”).

2. Druk op de toets Start/Pause (Start/Pauze). De machine schakelt over naar stand-by.

Houd de toets Program (Programma) ten minste 3 seconden ingedrukt. Vervolgens kunt u het gewenste

vaatwasprogramma selecteren.

Als u tijdens de wasbeurt de deur van de machine opent, wordt het wasprogramma onderbroken. Het

programmalampje stopt met knipperen en de zoemer klinkt elke minuut totdat u de deur weer sluit. Nadat u de

deur hebt gesloten, hervat de machine het programma na 3 seconden automatisch.

Als uw machine een geheugenfunctie heeft, maakt de machine het geselecteerde programma na een

stroomstoring gewoon af.

Een stuk vaatwerk toevoegen

U kunt een vergeten stuk vaatwerk toevoegen tot het moment dat het vaatwasmiddelbakje open gaat.

1. Druk op de toets Start/Pause (Start/Pauze) en open de deur langzaam en voorzichtig. Anders

bestaat het gevaar van letsel door de hete stoom uit de vaatwasser.

2. Nadat de sproeiarm is gestopt, kunt u de deur helemaal open maken.

3. Plaats het vergeten vaatwerk.

4. Sluit de deur. De vaatwasser hervat het programma na 3 seconden.

WAARSCHUWING: Het is gevaarlijk de deur tijdens het wasprogramma te openen. Het hete water

kan brandwonden veroorzaken. Als de deur wordt geopend terwijl de vaatwasser in bedrijf is, wordt

een veiligheidsmechanisme geactiveerd en wordt het programma onderbroken.

DD81-01446A-02_NL.indd 22DD81-01446A-02_NL.indd 22 2014-11-12  2:29:582014-11-12  2:29:58Vaatwasprogramma's _23

05 WASPROGRAMMA'S AAN HET EINDE VAN HET WASPROGRAMMA Wanneer het wasprogramma is voltooid, laat de vaatwasser een kort geluidssignaal horen. Op het digitale display

verschijnt de melding “End” (Einde). Pas dan is het wasprogramma geëindigd.

1. Zet de vaatwasser uit door op de toets Power (Aan/Uit) te drukken.

2. Sluit de waterkraan!

Open de deur voorzichtig. Op het moment dat de deur wordt geopend kan hete stoom naar buiten komen!

• Heet vaatwerk is gevoelig voor stoten. Laat het vaatwerk circa 15 minuten afkoelen alvorens het uit de

• Open de deur van de vaatwasser, laat deze op een kier staan, en wacht enkele minuten alvorens u het

vaatwerk uit de machine haalt. Zodoende heeft het vaatwerk tijd om af te koelen en krijgt u een beter

• Het vaatwerk uit de vaatwasser halen

Het is normaal dat de vaatwasser van binnen nat is.

Maak eerst de onderste mand leeg en daarna de bovenste. Zo voorkomt u dat water uit de bovenste mand op het

vaatwerk in de onderste mand valt.

WASPROGRAMMATABEL Programma Wasprogramma Selectie-informatie

Voor het meest vervuilde vaatwerk,

zoals potten, pannen, braadsleden

en schalen waarop langere tijd

uitgedroogde etenswaren hebben

Voor al het vervuilde vaatwerk,

zoals potten, pannen, braadsleden

en schalen waarop langere tijd

uitgedroogde etenswaren hebben

Automatische hoofdwas

Voor licht vervuild vaatwerk, zoals

borden, glazen, schaaltjes, en licht

Voor normaal vervuild vaatwerk of

breekbare voorwerpen, zoals glazen.

Een korter wasprogramma voor licht

vuil vaatwerk dat niet hoeft te worden

Voor vooraf gewassen vaatwerk of

glazen. Er wordt geen vaatwasmiddel

gebruikt en geen droogcyclus gestart.

* EN 50242: Dit programma is een testprogramma. De informatie voor de vergelijkbaarheidstest conform EN

• Capaciteit: Couvert voor 12 personen

• Positie van bovenste mand: lagere positie

• Spoelmiddelinstelling: 3

DD81-01446A-02_NL.indd 23DD81-01446A-02_NL.indd 23 2014-11-12  2:29:582014-11-12  2:29:5824_ Reiniging en onderhoud

Reiniging en onderhoud

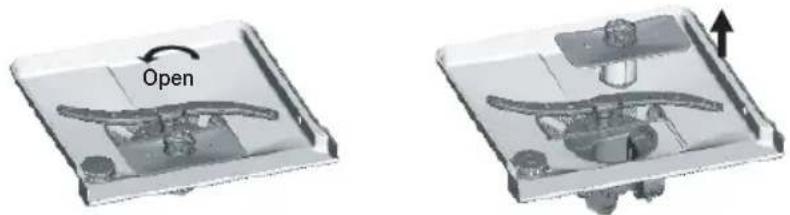

DE FILTERS SCHOONMAKEN Filtersysteem Voor het gemak hebben we de afvoerpomp en het filtersysteem zodanig geplaatst dat deze eenvoudig kunnen worden bereikt vanuit de trommel. Het filtersysteem bestaat uit drie onderdelen: het hoofdfilter, het grove filter en het fijne filter.1. Hoofdfilter: Voedsel- en vuildeeltjes die door dit filter worden opgevangen worden verpulverd door een speciale hogedrukspuit om de onderste sproeiarm en door de afvoer gespoeld.2. Grof filter: Grotere stukken, zoals stukjes bot of glas die de afvoer zouden kunnen verstoppen, worden opgevangen door het grove filter. U kunt een voorwerp dat door dit filter is opgevangen verwijderen door de tabjes aan de bovenkant van dit filter samen te drukken en het filter uit te nemen.3. Fijn filter: Dit filter houdt vuil en voedselresten vast in de machine zelf en voorkomt dat het tijdens het wasprogramma weer op het vatwerk terechtkomt. 2

1 BELANGRIJK: Zet het fijne filter niet ondersteboven. Filter Voor het beste resultaat is het nodig het filter schoon te maken. Het filter verwijdert voedseldeeltjes uit het waswater, waardoor het gedurende het wasprogramma kan worden gerecirculeerd. Daarom is het raadzaam de grotere voedseldeeltjes die door het filter zijn opgevangen na elke wasbeurt te verwijderen door het halfronde filter en de beker af te spoelen met stromend water. U kunt het filtersysteem verwijderen door het linksom te draaien en op te lichten. Het is raadzaam het volledige filtersysteem regelmatig schoon te maken.U kunt het grove en fijne filter schoonmaken met een afwasborstel. Zet het volledige filtersysteem vervolgens terug in de vaatwasser. Zet het op zijn plaats, duw het naar beneden en draai het rechtsom.

Open Gebruik de vaatwasser nooit zonder de filters. Het onjuist terugplaatsen van het filter kan ten koste van van de prestaties van de machine en leiden tot schade aan vaatwerk en bestek.WAARSCHUWING: Gebruik de vaatwasser nooit zonder de filters. Zorg ervoor dat u de filters tijdens het schoonmaken niet beschadigt. Anders kunnen de filters mogelijk hun werk niet meer naar behoren doen, met als mogelijk gevolg een slecht wasresultaat en schade aan de interne onderdelen. DD81-01446A-02_NL.indd 24DD81-01446A-02_NL.indd 24 2014-11-12  2:29:582014-11-12  2:29:58Reiniging en onderhoud _25

06 REINIGING EN ONDERHOUD DE SPROEIARMEN SCHOONMAKEN Het is nodig de sproeiarmen regelmatig schoon te maken. De chemicaliën in hard

water zouden de spuitgaatjes en lagers van de sproeiarm kunnen aantasten. U kunt de

middelste sproeiarm verwijderen door de arm rechtsom te draaien en uit te nemen. U

kunt de onderste sproeiarm verwijderen door de sproeiarm omhoog te trekken. Was

de armen in een warm sopje en maak de spuitgaatjes schoon met een zacht borsteltje.

Spoel ze grondig af en plaats ze vervolgens terug.

DE DEUR SCHOONMAKEN Gebruik voor het schoonmaken van de rand rond de deur alleen een zachte warme

vochtige doek. Gebruik geen schoonmaakspuit, om te voorkomen dat water in de

deurvergrendeling of de elektrische onderdelen terechtkomt

Gebruik geen schurende reinigingsmiddelen of schuursponsjes om de buitenkant van de

machine schoon te maken. Dit zou krassen kunnen veroorzaken. Zelfs papieren doekjes

kunnen krasjes op de buitenkant van de machine veroorzaken.

WAARSCHUWING: Gebruik geen schoonmaakspuit voor het schoonmaken van de deur. Dit zou schade

aan het vergendelingsmechanismen en de elektrische onderdelen kunnen veroorzaken. Het is niet raadzaam

schuurmiddelen of papieren doekjes te gebruiken in verband het het gevaar van beschadiging van het

roestvrijstalen oppervlak.

ONDERHOUD VAN DE VAATWASSER Gebruik voor het schoonmaken van het bedieningspaneel een lichtbevochtigde doek en maak het vervolgens

goed droog. Gebruik voor het schoonmaken van de buitenkant van de machine een goede schoonmaakwas voor

huishoudelijke apparaten.

Gebruik geen scherpe voorwerpen, schuursponsjes of agressieve schoonmaakmiddelen voor het schoonmaken van

enig onderdeel van de vaatwasser.

BESCHERMING TEGEN BEVRIEZING Als uw vaatwassen in de winter op een onverwarmde plaats wordt achtergelaten:

1. Sluit de vaatwasser af van de stroombron.

2. Schakel de watertoevoer uit en haar de wateraanvoerpijp los van de beveiligingsklep.

3. Laat het water uit de inlaatpijp en de veiligheidsklep lopen. (Vang het water op in een pan.)

4. Sluit de wateraanvoerpijp weer aan op de beveiligingsklep.

5. Verwijder het filter aan de onderkant van de trommel en neem het water in de trommel op met een spons.

DD81-01446A-02_NL.indd 25DD81-01446A-02_NL.indd 25 2014-11-12  2:29:582014-11-12  2:29:5826_ Reiniging en onderhoud

UW VAATWASSER ALS NIEUW HOUDEN

Schakel na elke wasbeurt de watertoevoer naar de machine uit en laat de deur een stukje open staan zodat vocht

en geurtjes niet in de machine blijven hangen.

• Stekker uit het stopcontact

Haal voordat u de machine schoonmaakt of onderhoud pleegt altijd de stekker uit het stopcontact.

• Geen oplosmiddelen of schuurmiddelen

Gebruik voor het schoonmaken van de buitenkant en de rubberen onderdelen van de vaatwasser geen

oplosmiddelen of schuurmiddelen. Gebruik uitsluitend een doek en een warm sopje. Gebruik voor het verwijderen

van vlekken van het oppervlak aan de binnenkant een licht met water bevochtigde doek en wat witte azijn, of een

speciaal schoonmaakproduct voor vaatwassers.

• Wanneer u op vakantie gaat

Voor u op vakantie gaat is het raadzaam een wasbeurt te draaien met een lege vaatwasser en vervolgens de

stekker uit het stopcontact te halen, de waterkraan dicht te draaien en de deur van de machine een stukje open te

laten staan. Zo verlengt u de levensduur van de afdichting en voorkomt u het ontstaan van geurtjes in de machine.

• De machine verplaatsen

Probeer de machine tijdens het verplaatsen in rechtopstaande stand te houden. Als het absoluut noodzakelijk is,

kan de machine achterover worden gekanteld.

Een van de factoren die kunnen leiden tot het ontstaan van luchtjes in de vaatwassen is voedsel dat vast komt te

zitten in de afdichting. U kunt dit voorkomen door de afdichting zo nu en dan schoon te maken met een vochtige

Reiniging en onderhoud

DD81-01446A-02_NL.indd 26DD81-01446A-02_NL.indd 26 2014-11-12  2:29:582014-11-12  2:29:58Problemen oplossen _27

07 PROBLEMEN OPLOSSEN Problemen oplossen

De fabrikant brengt voortdurend verbeteringen in haar producten aan. Het is mogelijk dat

deze zonder voorafgaande kennisgeving wijzigingen aanbrengt in de machine.

VOORDAT U DE TECHNISCHE DIENST BELT PROBLEEM MOGELIJKE OORZAAK WAT U KUNT DOENVaatwasser werk niet • Zekering gesprongen of aardlekschakelaar geactiveerd.• Vervang de zekering of reset de aardlekschakelaar. Verwijder andere apparaten die zich op dezelfde groep bevinden als de vaatwasser.• Geen stroomtoevoer. • Controleer of de vaatwasser is ingeschakeld en de deur goed is gesloten.Controleer of de stekker in het stopcontact zit.• Lage waterdruk. • Controleer of de watertoevoer goed is aangesloten en de kraan is opengedraaid.Afvoerpomp stopt niet • Overstroming. • Het systeem is zo ontworpen dat het overstroming detecteert. In dat geval wordt de circulatiepomp uitgeschakeld en wordt de afvoerpomp ingeschakeld.Lawaai • Het is normaal dat wat geluiden hoorbaar zijn.• Geluid van het verpulveren van voedselresten en van het openen van het vaatwasmiddelbakje.• Bestek staat niet stevig in het mandje of iets kleins is in het mandje gevallen.• Zorg ervoor dat alles goed vast staat in de vaatwasser.• Motorgeluid. • Vaatwasser is niet regelmatig gebruikt. Als u de vaatwasser niet vaak gebruikt, is het raadzaam de vaatwasser eenmaal per week te vullen en leeg te pompen. Dit helpt te voorkomen dat de afdichting uitdroogt. Schuim in de trommel • Ongeschikt vaatwasmiddel, • Gebruik alleen speciaal vaatwasmiddel voor vaatwasmachines om schuimvorming te voorkomen.• Open in dit geval de vaatwasser en laat het schuim verdampen.• Doe 4 liter koud water in de trommel. Sluit en vergrendel de vaatwasser en start de “spoel” cyclus om het water weg te pompen. Zo nodig herhalen.• Gemorst spoelmiddel. • Neem gemorst spoelmiddel altijd onmiddellijk op.Vlekken op de binnenkant van de trommel• Er is vaatwasmiddel met kleurstoen gebruikt.• Gebruik vaatwasmiddel zonder kleurstoen. Vaatwerk niet droog • Bakje met spoelmiddel leeg. • Vul het spoelmiddelbakje. Vaatwerk en bestek niet schoon• Verkeerd programma. • Selecteer een meer intensief vaatwasprogramma.• Onjuiste schikking van het vaatwerk.• Zorg ervoor dat de beweging van het vaatwasmiddelbakje en de sproeiarmen niet wordt belemmerd door groot vaatwerk. DD81-01446A-02_NL.indd 27DD81-01446A-02_NL.indd 27 2014-11-12  2:29:582014-11-12  2:29:5828_ Problemen oplossen

PROBLEEM MOGELIJKE OORZAAK WAT U KUNT DOEN Vlekken en aanslag op

1. Extreem hard water.

2. Lage aanvoertemperatuur.

3. Overlading van de vaatwasser.

4. Onjuiste schikking van het

Vlekken verwijderen van glaswerk:

1. Haal alle metalen bestek uit de vaatwasser.

2. Voeg geen vaatwasmiddel toe.

3. Kies het langste wasprogramma.

4. Start de vaatwasser en laat deze 18 tot 22

minuten lopen. Het hoofdwasprogramma is dan

6. Sluit de deur en laat de vaatwasser het

programma voltooien. Als de azijn niet werkt:

Herhaal de bovenstaande procedure, maar

gebruik een half kopje (60 ml) citroenzuur in

Zweem op glaswaren • Combinatie van zacht water en

te veel vaatwasmiddel.

• Gebruik minder vaatwasmiddel als u zacht water

hebt en selecteer het kortste wasprogramma

voor het wassen van glaswaren.

Gele of bruine aanslag op

• Thee of koevlekken. • Gebruik een oplossing van een half kopje

bleekmiddel en drie kopjes warm water om de

vlekken met de hand te verwijderen.

WAARSCHUWING: Wacht na een wasbeurt

20 minuten om de verwarmingselementen

af te laten koelen alvorens u de binnenkant

schoonmaakt. Het niet navolgen van deze

instructie kan brandwonden tot gevolg hebben.

• IJzerdeeltjes in het water

kunnen aanslag veroorzaken.

• In dat geval moet u een

wateronthardingsspecialist bellen voor een

Witte aanslag aan de

• Mineralen in hard water. • Reinig de binnenkant met een vochtige

spons met vaatwasmiddel en gebruik

rubberen handschoenen. Gebruik nooit

een andere reinigingsmiddel van wasmiddel

voor vaatwasmachines om het risico van

schuimvorming te vermijden.

vaatwasmiddelbakje klikt

• Knop staat niet in de stand UIT. • Zet de knop in de stand UIT en schuif de pal in

• Vaatwasmiddelbakje

geblokkeerd door vaatwerk.

• Schik het vaatwerk op de juiste wijze.

Stoom • Normaal verschijnsel. • Tijdens het drogen en het wegpompen van het

water kan wat stoom naar buiten komen door de

opening naast de deurvergrendeling.

Zwarte of grijze vlekken op

• Aluminium bestek is tegen het

vaatwerk aan gekomen.

• Verwijder de vlekken met een mild schuurmiddel.

Achtergebleven water

• Dit is normaal. • Een kleine hoeveelheid schoon water rond

de uitlaat van de trommel zorg ervoor dat het

afdichting niet uitdroogt.

• Zorg ervoor dat u niet te veel spoelmiddel in het

Gemorst spoelmiddel kan ertoe leiden dat teveel

spoelmiddel wordt gebruikt en dat de machine

Neem gemorst spoelmiddel op met een vochtige

• Vaatwasser staat niet recht. • Zorg ervoor dat de vaatwasser recht staat.

Toetsen werken niet terwijl

de machine aan staat

• Deur staat open. • Wanneer de deur open staat, werkt alleen de

toets Power (Aan/Uit). Sluit de deur en druk op

• Kinderslot is geactiveerd. • Wanneer het kinderslot is geactiveerd,

reageren de toetsen niet. U kunt het kinderslot

uitschakelen door de toetsen 3 in 1 en Delay

start (Uitgestelde start) drie (3) seconden lang

ingedrukt te houden.

Het kinderslot wordt ook uitgeschakeld wanneer

u de stekker even uit het stopcontact haalt.

Het wasresultaat kan zijn veroorzaakt door een probleem met de stroomvoorziening. Probeer een ander

programma voordat u de technische dienst belt.

FOUTCODES Als een fout optreedt wordt mogelijk een foutcode weergegeven ter informatie:

CODES BETEKENIS MOGELIJKE OORZAAK

4E Probleem met de watertoevoer

• Wateraanvoer duurt te lang

1. Kraan is dicht of wateraanvoer wordt

2. Waterdruk te laag.

3. Waterinlaatklep of stroommeter werkt

4. Afvoerpomp werkt niet. (Hoog

waterniveau gedetecteerd. Kan daarom

geen water bijvullen.)

HE Probleem met het verwarmingselement

• Opwarmtijd te lang; de vereiste

temperatuur wordt niet bereikt.

1. Verwarmingselement of thermostaat

2. Waterniveau in trommel te laag op het

moment dat het verwarmingselement

3. Laagniveaubeveiliging werkt niet.

• Lekkagesensor heeft waterlekkage

WAARSCHUWING: Draai als de machine overloopt eerst de kraan dicht en bel daarna pas de technische

dienst. Als zich water in de opvangback bevindt als gevolg van overvullen of een klein lek, moet het water worden

verwijderd alvorens u de vaatwasser opnieuw start.

DD81-01446A-02_NL.indd 29DD81-01446A-02_NL.indd 29 2014-11-12  2:29:582014-11-12  2:29:5830_ Aanhangsel

SPECIFICATIES Model DW-FN320T, DW-FN320W Type Vrijstaande vaatwasmachine Wascapaciteit Couvert voor 12 personen

Afmetingen 598 x 600 x 845 mm (breedte×diepte×hoogte)

Voor standaardtest De informatie voor de vergelijkbaarheidstest conform EN 50242 luidt:De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).• Wascapaciteit: couvert voor 12 personen• Testnorm: EN50242/IEC60436• Positie van bovenste mand: lagere positie• Wasprogramma: Eco (Zuinig)• Aanvullende opties: geen• Spoelmiddelinstelling: 3• Instelling waterontharder: H4• Dosering van standaard vaatwasmiddel: voorwas 5 g + hoofdwas 25 g• Zie de onderstaande figuur voor de schikking van het vaatwerk<Bovenste mand>

2 Schoteltjes 3 Glazen 4 Schaaltjes 5 Schalen 6 Grote schalen<Onderste mand>

Een sterretje ‘*’ geeft een modelvariant aan met andere cijfers (0-9) of letters (A-Z).

Leverancier SAMSUNG Modelnaam

DW-FN320W DW-FN320T Nominale capaciteit (standaardcouverts) 12

Energiezuinigheidsklasse A+

Jaarlijks energieverbruik (AE c) (kWh/jaar)

Energieverbruik standaardprogramma (E t) (kWh) 1,03

Energieverbruik in de uitstand, P o (W) 0,46

Energieverbruik in de sluimerstand, P l (W) 0,58

Jaarlijks waterverbruik (AW c) (L/jaar)

Droogeciëntieklasse, A (meest eciënt) tot G (minst eciënt) A Standaardprogramma

Programmaduur voor het standaardprogramma, (min.) 175

Duur van de sluimerstand, (T l) (min.) Onbeperkt

Geluidsemissie via de lucht (dBA re 1pW) 48

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de

standen met laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het

apparaat wordt gebruikt.

2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is afhankelijk van

de wijze waarop het apparaat wordt gebruikt.

3) ‘Standaardprogramma’ is het standaardafwasprogramma waarop de informatie op het label en de kaart

betrekking heeft, dat dit programma geschikt is voor het reinigen van normaal vervuild vaatwerk en dat dit het

meest eciënte programma is voor wat betreft energie- en waterverbruik.

DD81-01446A-02_NL.indd 32DD81-01446A-02_NL.indd 32 2014-11-12  2:30:032014-11-12  2:30:03Memo
