Type de produit	Microphone de plafond
Marque	Sony
Modèle	SCA-M30
Type de microphone	Condenseur électrète unidirectionnel
Réponse en fréquence	300 Hz à 10 000 Hz
Directivité	Unidirectionnel
Sensibilité	-35 dB ± 3,5 dB
Rapport signal/bruit	60 dB ou plus
Connecteur de sortie	Mini fiche 3 pôles (3,5 mm)
Alimentation	1,5 V à 9 V (alimentation enfichable)
Consommation électrique	0,5 mA ou moins
Dimensions (avec support)	132 mm dia. × 60 mm
Dimensions (sans support)	126 mm dia. × 55 mm
Poids (avec support)	Environ 225 g
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20% à 80% (sans condensation)
Température de stockage	-20 °C à +60 °C
Humidité de stockage	20% à 95% (sans condensation)
Fonctions principales	Commutateur ATT (0 dB, -6 dB, -12 dB) ; orientation par rotation ; filtre coupe-bas ; construction anti-vibrations
Contenu du paquet	Microphone principal, support, vis de montage (3× B2,6×20 + 2× BV4×20), mode d'emploi, livre de garantie
Entretien et nettoyage	Essuyer avec un chiffon sec ; pour les taches tenaces, utiliser un détergent doux neutre, puis essuyer avec un chiffon sec. Ne pas utiliser d'alcool, solvants ou insecticides.
Sécurité	Éviter les chocs et vibrations ; installer loin des sources de chaleur, d'humidité et de champs magnétiques forts ; utiliser l'emballage d'origine pour le transport.
Pièces détachées et réparabilité	Vis de montage fournies ; pour toute réparation, consulter un revendeur Sony agréé.
Informations générales	Optimisé pour les caméras réseau Sony ; installation encastrée ou en saillie ; compatible alimentation enfichable.

FOIRE AUX QUESTIONS - SCAM30 SONY

Comment installer le microphone SCA-M30 dans un plafond ?

Deux méthodes sont possibles : l'installation encastrée (insérer le microphone dans un trou de 90 à 100 mm de diamètre) ou l'installation en saillie à l'aide du support fourni. Pour l'encastrée, pliez les ressorts, insérez l'appareil, puis tournez le grillage pour orienter la directivité. Pour la saillie, fixez d'abord le microphone au support, puis vissez l'ensemble au plafond.

Quelle est la taille du trou nécessaire pour l'installation du SCA-M30 ?

Le trou de montage doit avoir un diamètre compris entre 90 mm et 100 mm (3 5/8 pouces à 4 pouces). Cette taille permet d'insérer le microphone avec ses ressorts de montage.

Comment orienter la directivité du microphone ?

Le grillage du microphone peut être tourné jusqu'à 180 degrés dans chaque direction. Une petite projection sur le grillage indique la direction de captage. Tournez le grillage pour que cette projection pointe vers la source sonore souhaitée.

Comment régler la sensibilité du microphone (commutateur ATT) ?

Le commutateur ATT situé à l'arrière permet de sélectionner trois niveaux de sensibilité : H (0 dB), M (-6 dB) et L (-12 dB). Le réglage par défaut est H. Ajustez-le pour éviter l'écrêtage audio en fonction du périphérique connecté.

Le microphone SCA-M30 est-il compatible avec tous les appareils ?

Ce microphone est optimisé pour les caméras réseau Sony prenant en charge l'alimentation enfichable (tension de polarisation de 1,5 V à 9 V). Il peut être utilisé avec d'autres appareils compatibles, mais assurez-vous qu'ils fournissent l'alimentation nécessaire via le câble audio.

Que faire si le microphone ne capte pas le son correctement ?

Vérifiez d'abord l'orientation du grillage : la projection doit pointer vers la source sonore. Assurez-vous que le commutateur ATT est sur un réglage adapté (H par défaut). Éloignez le microphone des sources de bruit (climatisation, éclairage). Enfin, contrôlez que le câble est correctement connecté à un appareil compatible avec alimentation enfichable.

Comment nettoyer le microphone SCA-M30 ?

Utilisez un chiffon sec pour essuyer délicatement le boîtier et le panneau. Pour les taches tenaces, imbibez légèrement le chiffon d'un détergent doux neutre, puis essuyez avec un chiffon sec. N'utilisez jamais d'alcool, de solvants, de benzène ou d'insecticide, car cela pourrait endommager la finition.

Quelles sont les conditions de fonctionnement recommandées ?

Le microphone fonctionne dans une plage de température de 0 °C à 50 °C et une humidité de 20 % à 80 % (sans condensation). Évitez l'exposition à la lumière directe du soleil, aux appareils de chauffage, aux fortes vibrations et aux champs magnétiques intenses.

Comment retirer le microphone du plafond ?

Pour le retrait, tirez l'appareil vers le bas en exerçant une force modérée. Attention aux ressorts de montage qui se détendent brusquement. Si le microphone est maintenu par des vis, retirez d'abord le panneau avant en le poussant et en le tournant dans le sens inverse des aiguilles d'une montre, puis dévissez les vis.

Que faire en cas de problème de vibration ou de bruit de fond ?

Le SCA-M30 est conçu pour résister aux vibrations grâce à un cadre matelassé en gomme et un design sans fente sur le dessus. Assurez-vous que les ressorts de montage sont correctement installés. Si le bruit persiste, vérifiez que le microphone n'est pas fixé sur une surface sujette aux vibrations et éloignez-le des sources sonores parasites.

MODE D'EMPLOI SCAM30 SONY

Mode d'emploi ____ R

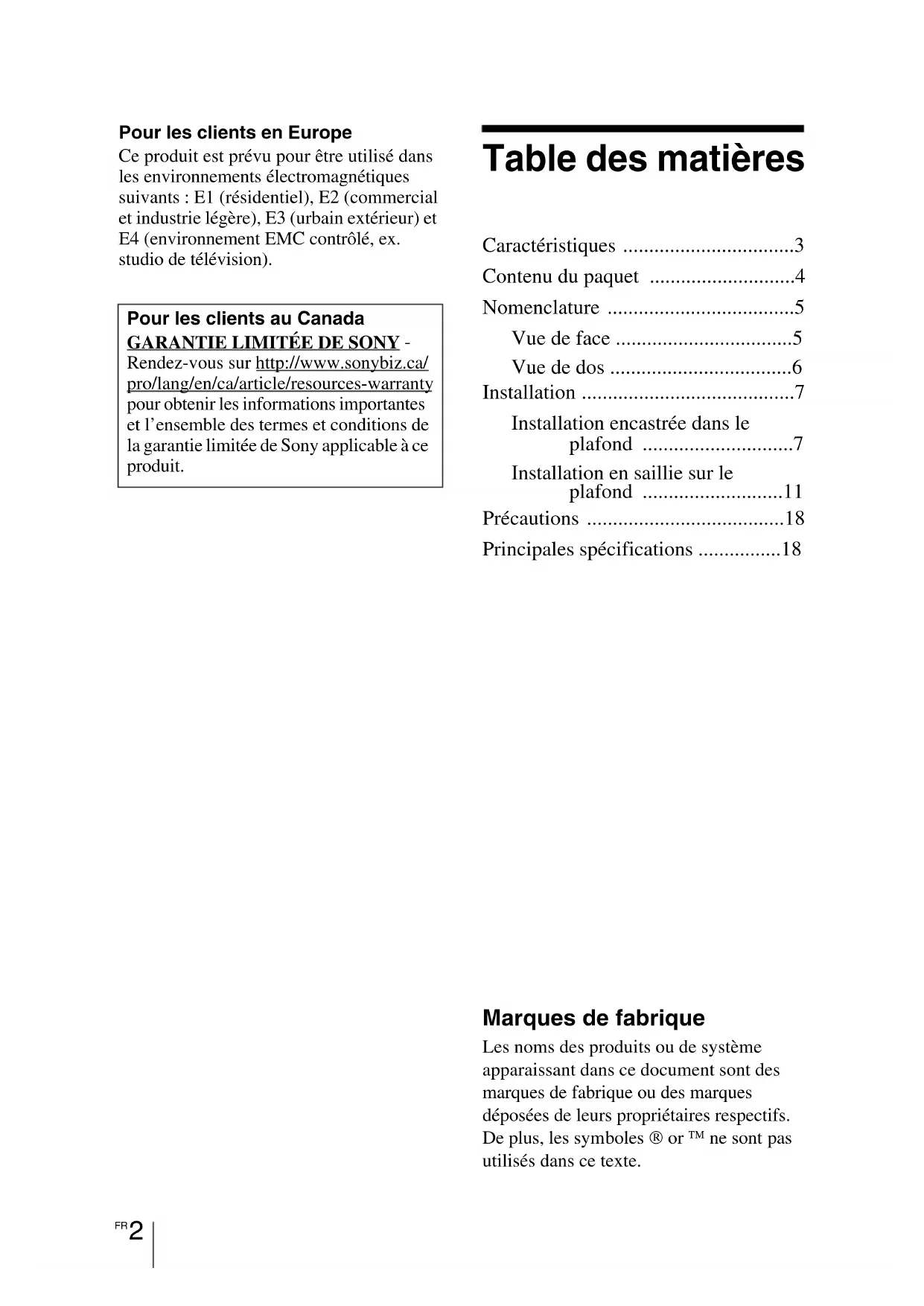

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

Pour les clients au Canada GARANTIE LIMITÉE DE SONY -

Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Table des matières

Caractéristiques ....3

Contenu du paquet ....4

Nomenclature ....5

Vue de face ....5

Vue de dos ....6

Installation 7

Installation encastrée dans le plafond ....7

Installation en saillie sur le plafond ....11

Précautions ......18

Principales spécifications .....18

Marques de fabrique

Les noms des produits ou de système apparaissant dans ce document sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs. De plus, les symboles ® or ™ ne sont pas utilisés dans ce texte.

Caractéristiques

Le microphone de plafond SCA-M30 est conçu avec une grande performance et une longue durabilité spécialement pour les applications de sécurité avec les caractéristiques suivantes.

Optimisé pour l'utilisation avec les caméras de réseau Sony

Le SCA-M30 accepte « l'alimentation enfichable » (acceptant la tension de polarisation CD pour le microphone via le câble audio) et fournit des caractéristiques électriques audio compatibles (niveau de signal d'entrée de microphone, impédance et plage dynamique).

Design de haute fidélité

• Capteur de condenseur électrète unidirectionnel supersensible.
• La construction à écran de protection acoustique supprime le bruit des côtés et de l'arrière, en prenant clairement les sons par l'avant.
• La direction de prise de son est dirigée simplement en tournant la section grillagée.
• Un filtre de coupure peu élevée est inclus pour supprimer le bruit de basse fréquence.

Conçu pour supporter les vibrations externes

• Le cadre matelassé en gomme supprime le captage des bruits de vibrations.
• Le design sans fente sur le dessus supprime le captage direct du bruit des espaces du plafond.
• Les ressorts de montage pliables suppriment le captage direct des vibrations externes.

Installation simple

• Les ressorts de montage du microphone nécessitent un seul trou effectué avec des outils standards (Diamètre de 90 mm à 100 mm ( 3^5/_8 pouces à 4 pouces)).
• Le signal de sortie se raccorde à la prise d'entrée du microphone sur une caméro de réseau Sony (accepte l'alimentation électrique enfichable à 2 ou 3 broches).
• Un support est fourni pour le montage dans les plafonds lorsqu'un grand trou (de 90 mm à 100 mm ( 3^5/_8 pouces à 4 pouces)) n'est pas disponible.

Sensibilité d'entrée sélectionnable

Le niveau d'entrée peut être sélectionné entre 0 dB (H), -6 dB (M) et -12 dB (L) pour correspondre aux conditions requises des différents périphériques raccordés.

Contenu du paquet

Vérifiez que les articles suivants se trouvent dans le paquet.

- Microphone (principal) (1) • Support (pour l'installation dans le plafond) (1)

• Vis de montage du microphone (B2,6 × 20) (3)
• Vis de montage du support (BV4 × 20) (2)
• Mode d'emploi (1)
  • Livre de garantie (1)

Remarques

• Ce paquet peut contenir d'autres articles et/ou documentation.
• Gardez les boîtes et le matériau d'emballage pour une utilisation ultérieure.

Nomenclature

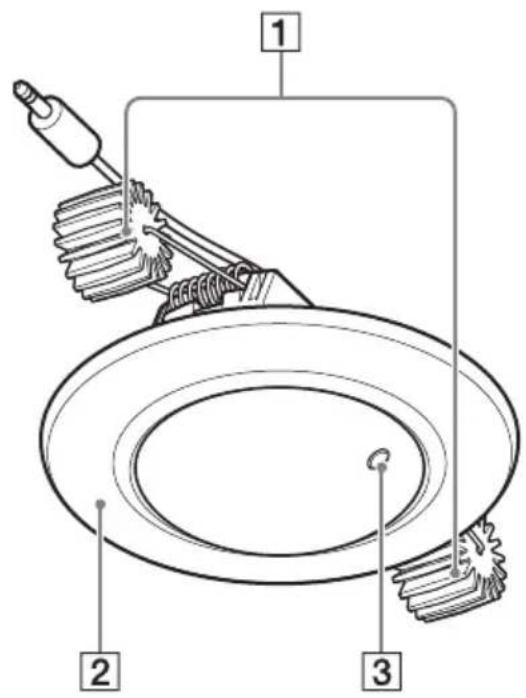

Vue de face

Microphone Support

1 Ressorts de montage

Ces ressorts maintiennent le microphone en place.

Installation encastrée dans le plafond : Pliez simplement les ressorts et insérez-les pour fixer l'appareil dans le trou.

Pour retirer : Tirez l'appareil vers le bas.

Précaution

Faites attention à la détente des ressorts lors du retrait du plafond.

②Panneau

Ce panneau décoratif permet de cacher les vis de montage.

Retirez temporairement le panneau lors du montage à l'aide du support ou directement dans le plafond.

3 Indicateur de direction du microphone (projection)

Indique la direction de captage du microphone.

Utilisez ce marqueur pour diriger le microphone lors du montage.

Le microphone peut encore être orienté en le tournant après le montage.

4 Support

Utilisez-le lorsque le microphone ne peut pas être encastré dans le plafond.

Vue de dos

1 Commutateur ATT (réglage de sensibilité)

Réglez ce commutateur pour sélectionner la sensibilité d'entrée du microphone (atténuation).

Réglez-le si nécessaire pour éviter le détourage audio avec le périphérique raccordé, en fonction des conditions d'installation.

« H » est le réglage de sensibilité le plus élevé.

H:0dB

M : Environ -6 dB

L: Environ -12 dB

« H » est le réglage par défaut.

Reportez-vous au mode d'emploi du périphérique raccordé pour le réglage de niveau sur ce périphérique.

2 Connecteur/câble de sortie de microphone

Se raccorde à une prise d'entrée de microphone avec « alimentation enfichable » ou une fonction équivalente de tension de polarisation.

Raccordez-le à un périphérique pouvant fournir une « alimentation enfichable ».

3 Microphone

L'appareil peut tourner de 360 degrés.

Il peut être réglé en le tournant après le montage.

Installation

Emplacement d'installation

• Installez dans un coin de la pièce plutôt qu'au centre pour éviter tout autre dispositif d'éclairage.
• La projection sur le grillage indique la direction de captage du microphone. Tournez le grillage pour que la projection pointe dans la direction souhaitée.
• En fonction de l'environnement, les sons sont captés à une distance d'environ cinq mètres en partant du centre de la direction de captage.
• Pour des pièces plus grandes, installez plusieurs appareils.

Précaution

• Effectuez l'installation aussi loin que possible des systèmes d'aération tel que les systèmes d'air conditionné et toute autre source sonore.
• Effectuez l'installation aussi loin que possible des systèmes d'éclairage.

Installation encastrée dans le plafond

Faites un trou dans le plafond et insérez le microphone.

1 Faites un trou dans le plafond.

La taille du trou de montage doit être d'un diamètre de 90 mm à 100 mm (3 ^5 /8 pouces à 4 pouces).

Diamètre de 90 mm à 100 mm (3 ^5 / _8 pouces à 4 pouces)

2 Insérez le microphone dans le plafond.

①Passez le câble à travers le trou.

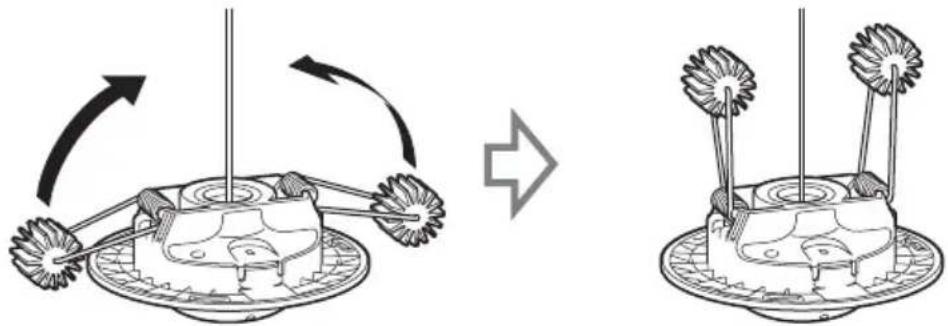

②Pliez les ressorts vers le haut tel qu'indiqué.

③Avec les ressorts pliés, poussez le microphone dans le plafond.

Précaution

Faites attention à la détente des ressorts lors du retrait du plafond.

3 Tournez le grillage pour régler la direction.

Le grillage peut être tourné de 180 degrés dans l'une ou l'autre direction.

Pointez la projection sur le microphone dans la direction souhaitée.

Indicateur de direction de captage du microphone (projection)

Le grip l'autre

Le grillage peut être tourné de 180 degrés dans l'une ou l'autre direction.

Direction de captage

Pointez la projection dans la direction de captage souhaitée.

4 Fixez le microphone avec les vis si nécessaire.

①Retirez le panneau du microphone.

Poussez le microphone et tournez le panneau dans la direction indiquée par les flèches pour le retrait.

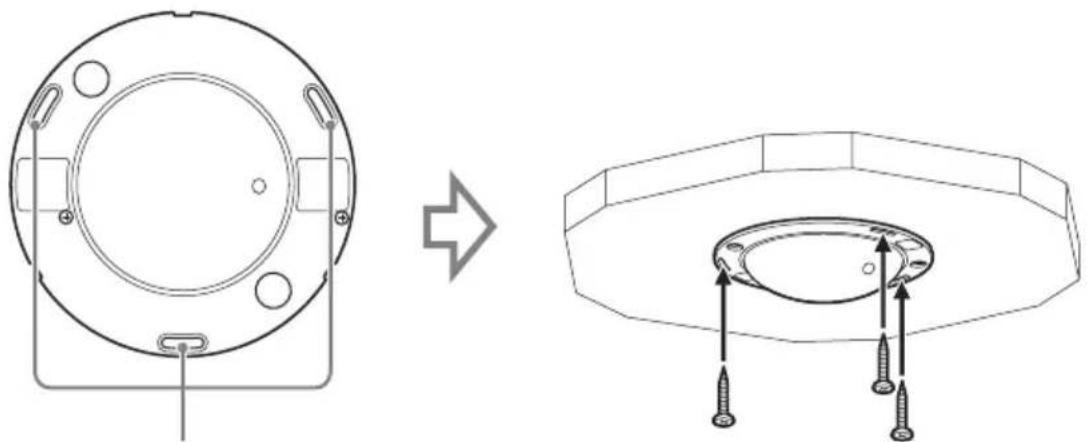

②Fixez le microphone à l'aide des vis de montage fournies (B2,6 × 20).

Placez les vis fournies dans les trois trous allongés.

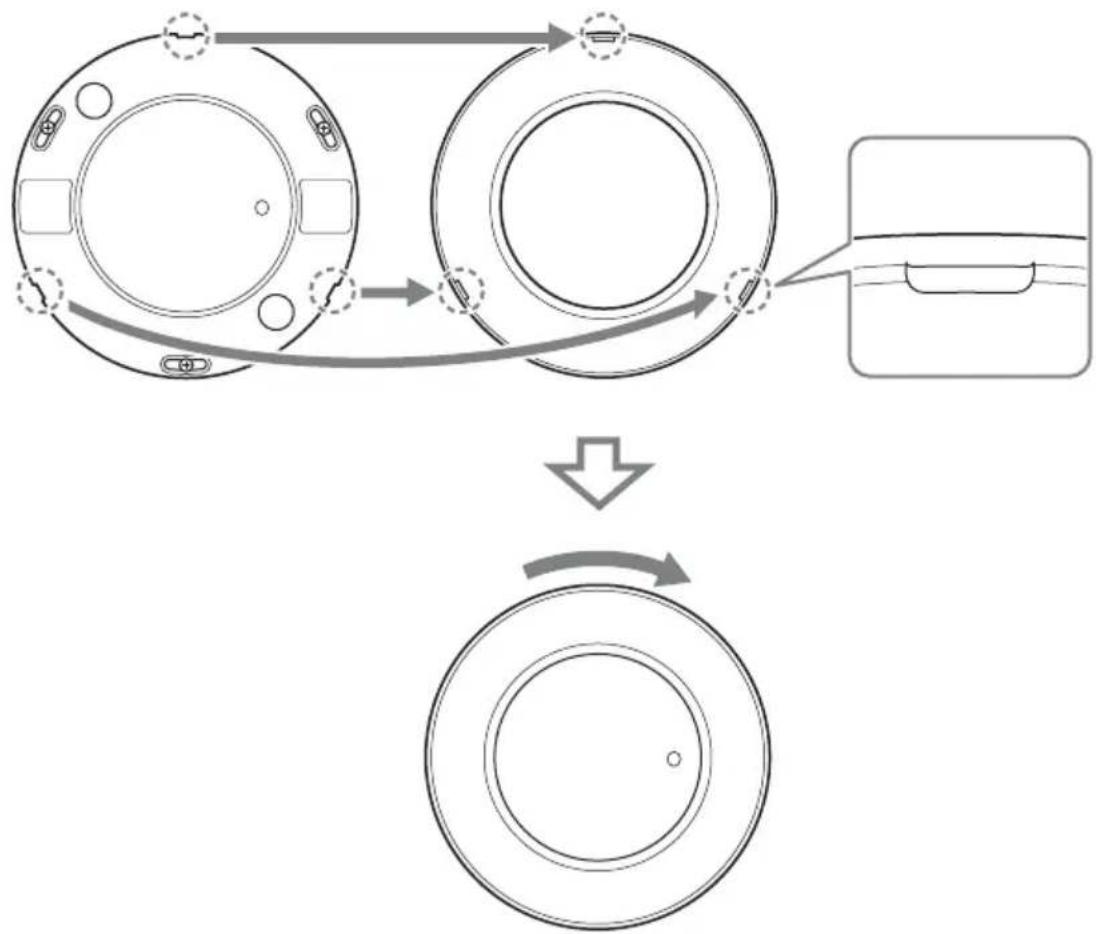

③Insérez les crochets situés sur le rebord du panneau dans les rainures sur le microphone et tournez le panneau dans le sens des aiguilles d'une montre pour le monter.

Installation en saillie sur le plafond

Installez à l'aide du support fourni.

Utilisez l'une des procédures d'installation suivantes en fonction de l'emplacement de montage.

Lorsque le plafond possède un trou pour les câbles (voir page 12)

Installez avec le câble inséré à travers le trou du plafond.

Lorsque le plafond ne possède pas de trou pour les câbles (voir page 16)

Installez en passant le câble par l'encoche sur le côté du support.

Lorsque le plafond possède un trou pour les câbles

Fixez le microphone au support avant de l'accrocher au plafond.

1 Retirez les ressorts de montage du microphone.

Comprimez le ressort dans le sens de la flèche ci-dessous et tournez du côté droit tel qu'illustré pour le retirer.

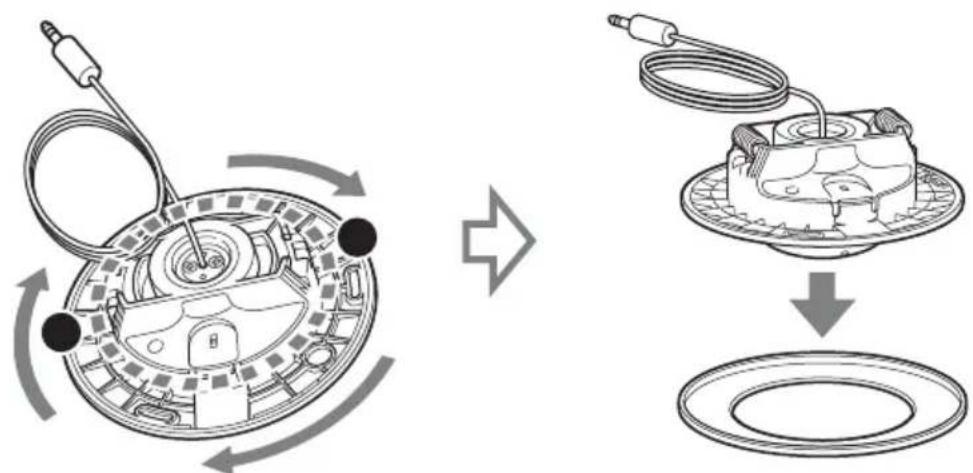

2 Retirez le panneau du microphone.

Appuyez sur les points marqués ● dans l'illustration, et tournez le panneau dans la direction indiquée par les flèches pour le retrait.

3 Insérez le microphone dans le support.

①Insérez le câble via la fente sur le support.

Avec le panneau retiré

②Alignez le microphone avec le support tel qu'indiqué pour l'assemblage.

Faites attention pour éviter de coincer le câble entre le support et le microphone.

③Fixez le microphone au support à l'aide des vis fournies (B2,6 × 20).

4 Montez l'ensemble dans le plafond.

①Passez le câble par le trou du plafond.

②Fixez l'ensemble au plafond à l'aide des deux vis de montage de support fournies (BV4 × 20).

Insérez les vis dans les deux endroits indiqués.

5 Installez le panneau sur le microphone.

①Alignez le panneau avec le microphone.

② Insérez les crochets situés sur le rebord dans les rainures du microphone et tournez le panneau dans le sens des aiguilles d'une montre pour le monter.

6 Tournez le grillage pour régler la direction de captage du microphone.

Reportez-vous à l'étape 3 (page 9) de la procédure d'installation encastrée dans le plafond pour les détails.

Lorsque le plafond ne possède pas de trou pour les câbles

Fixez le microphone au support avant de l'accrocher au plafond.

1 Retirez les ressorts d'installation et le panneau du microphone.

Pour les détails, reportez-vous aux étapes 1 et 2 de « Lorsque le plafond possède un trou pour les câbles » en page 12.

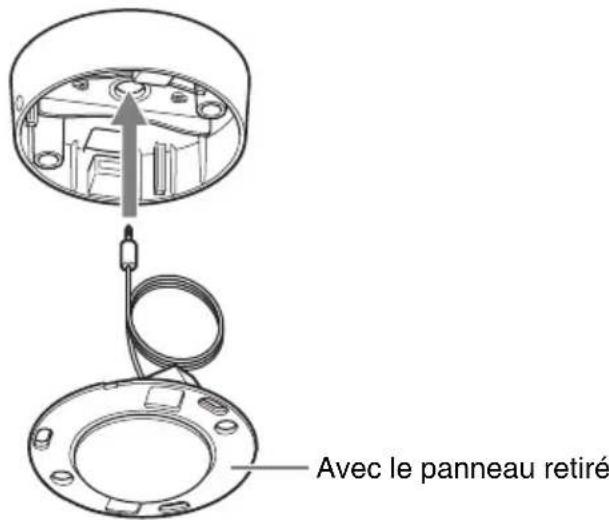

2 Insérez le microphone dans le support.

①Insérez le câble via la fente sur le support.

Avec le panneau retiré

②Alignez le microphone avec le support et passez le câble par l'encoche du support.

Pour démonter le microphone, retirez les vis de montage du support et appuyez sur les zones marquées PUSH sur les deux côtés du support.

PUSH

3 Montez l'ensemble dans le plafond.

Fixez l'ensemble au plafond à l'aide des deux vis de montage de support fournies (BV4 × 20).

Insérez les vis dans les deux endroits indiqués.

4 Installez le panneau sur le microphone.

Pour les détails, reportez-vous à l'étape 5 de « Lorsque le plafond possède un trou pour les câbles » en page 15.

5 Tournez le grillage pour régler la direction de captage du microphone.

Reportez-vous à l'étape 3 (page 9) de la procédure d'installation encastrée dans le plafond pour les détails.

Précautions

Emplacement pour l'utilisation/le rangement

Pour prolonger la durée de vie du produit, évitez de l'utiliser ou de le ranger dans les emplacements suivants.

• Endroits qui peuvent devenir extrêmement chauds ou froids.
  (Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F))
• Endroits exposés pendant longtemps à la lumière directe du soleil ou à proximité d'appareils de chauffage.
• Endroits avec des niveaux élevés d'humidité ou de poussière
  • Endroits soumis à de fortes vibrations
• Endroits soumis à des champs magnétiques forts
• Endroits proches d'une radio ou d'un émetteur TV créants un fort champ magnétique

Protégez l'appareil des chocs et vibrations

Ne le faites pas tomber fortement car il risque d'être endommagé.

Entretien

Pour le nettoyage, essuyez légèrement le cabinet et les panneaux avec un chiffon sec. Pour nettoyer les tâches tenaces, humidifiez légèrement le chiffon avec un détergent doux et neutre et essuyez après avec un chiffon sec. N'utilisez pas d'alcool, de solvents, du benzène, de l'insecticide ou tout autre substance volatile au risque d'endommager la finition et de décolorer l'appareil.

Transport

Utilisez l'emballage d'origine ou tout emballage similaire pour protéger l'appareil des chocs.

Principales spécifications

Microphone

Type Microphone condenseur

électrète

Réponse en fréquence

300 Hz à 10 000 Hz

Directivité Unidirectionnel

Sensibilité -35 dB ± 3,5 dB

Ratio S/N 60 dB ou plus

Connecteur de sortie

Diamètre de 3,5 mm

Mini fiche à 3 pôles

Environnement de fonctionnement

Température 0 °C à 50 °C

(32 °F à 122 °F)

Humidité 20% à 80%

(sans condensation)

Environnement de rangement

Température -20^ à +60^

(-4^ à +140^)

Humidité 20% à 95%

(sans condensation)

Alimentation électrique et divers

Général

Voltage d'alimentation

1,5 V à 9 V

(alimentation enfichable)

Consommation électrique

0,5 mA ou moins

Taille 132 mm dia. × 60 mm

$$ (5 ^ {1} / _ {4} \mathrm{po.} \times 2 ^ {3} / _ {8} \mathrm{po.}) $$

(avec support)

$$ 1 2 6 \mathrm{mm} \text { dia. } \times 5 5 \mathrm{mm} $$

$$ (5 \mathrm{po.} \times 2 ^ {1} / _ {4} \mathrm{po.}) $$

(sans support)

Poids Approx. 225 g (7,9 on.)

(avec support)

Vis de montage du microphone (B2,6 × 20) (3)

Vis de montage du support (BV4 × 20) (2)

Mode d'emploi (1)

Livre de garantie (1)

La conception et les spécifications sont sujettes à des modifications sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Recommandation d'inspections périodiques

En cas d'utilisation de cet appareil pendant une période prolongée, veillez à son entretien périodique pour la sécurité.

Il peut sembler sans défaut, mais il est possible que les composants se soient détériorés avec le temps, ce qui peut provoquer un dysfonctionnement ou un accident.

Pour plus d'informations, consultez le magasin où vous avez acheté l'appareil ou un revendeur Sony agréé.
