Caratteristiche Il microfono per montaggio a soffitto SCA-M30 è stato concepito per fornire elevate prestazioni e grande durata, specialmente per applicazioni di sicurezza, ed offre le seguenti caratteristiche. Ottimizzato per l’uso con telecamere di rete Sony Il microfono SCA-M30 supporta la funzione di alimentazione “plug in” (accetta la tensione di polarizzazione CC tramite il cavo audio), e fornisce caratteristiche elettriche audio compatibili (livello di segnale ingresso microfono, gamma dinamica, impedenza). Progettato per l’alta fedeltà

• Trasduttore a condensatore electret unidirezionale ad elevatissima sensibilità.

• Costruzione con schermatura acustica per sopprimere i rumori provenienti dai lati e dal retro ma captando chiaramente l’audio proveniente dal lato anteriore.

• La direzione di captazione può essere scelta semplicemente ruotando lo schermo a griglia.

• Un filtro taglia-basso incorporato consente di sopprimere il rumore a bassa frequenza. Progettato per resistere alle vibrazioni esterne

• Il montaggio su cuscinetti in gomma sopprime la captazione dei rumori causati da vibrazioni.

• Il contenitore superiore è completamente chiuso per impedire la captazione dei rumori provenienti dagli spazi nei soffitti.

• Il sistema di montaggio su molle sopprime la captazione di vibrazioni esterne dirette. Facile installazione

• Il sistema di montaggio su molle richiede solo la realizzazione di un foro con normali attrezzi (diametro da 90 mm a 100 mm (da 3

• Il segnale di uscita è collegato al jack di ingresso microfono di una telecamera di rete Sony (supporta alimentazione “plug in” a 2 o 3 pin).

• Viene fornita una cassetta per il montaggio su soffitti in cui non è possibile praticare un foro di dimensioni adatte (da 90 mm a 100 mm (da 3

pollici a 4 pollici)). Sensibilità di ingresso selezionabile La sensibilità dell’ingresso può essere selezionata fra tre valori: 0 dB (H), –6 dB (M), o –12 dB (L) a seconda delle esigenze dei dispositivi collegati.Contenuto della confezione

Contenuto della confezione Verificare che la confezione contenga:

• La confezione può contenere ulteriori componenti e/o documentazione.

• Conservare gli imballi per un eventuale uso futuro.

• Unità microfono (principale) (1) • Cassetta (per montaggio su soffitto) (1)

• Viti di montaggio microfono (B2,6 × 20) (3)

• Viti di montaggio cassetta (BV4 × 20) (2)

• Manuale di istruzioni (1)

• Libro di garanzia (1) Note5

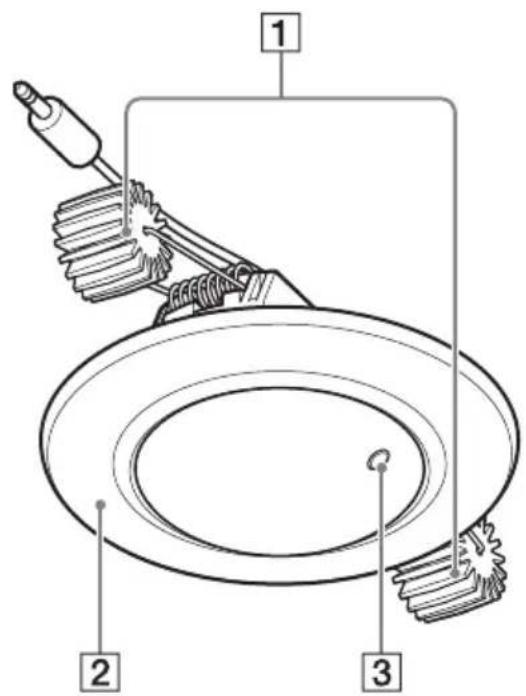

Nome e funzione dei componenti Nome e funzione dei componenti Vista anteriore A Molle di montaggio Queste molle mantengono l’unità microfono in posizione. Per installazione a incasso nel soffitto: Piegare semplicemente le molle e inserire per fissare il microfono all’interno dell’apertura. Per la rimozione: Tirare verso il basso. Fare attenzione allo scatto delle molle verso l’esterno durante la rimozione dall’apertura nel soffitto. B Pannello Questo pannello decorativo nasconde le viti di montaggio. Rimuovere momentaneamente il pannello per il montaggio su cassetta o se avvitato direttamente al soffitto. C Indicatore di direzione del microfono (nottolino) Indica la direzione di captazione del microfono. Utilizzare questo indicatore per dirigere correttamente il microfono durante il montaggio. È possibile ruotare il microfono anche dopo il montaggio. Attenzione Unità microfono CassettaNome e funzione dei componenti

D Cassetta Utilizzare questa cassetta quando non è possibile realizzare un montaggio a incasso nel soffitto. Vista posteriore A Selettore ATT (regolazione sensibilità) Questo selettore consente di scegliere la sensibilità di ingresso del microfono (attenuazione). Regolare secondo le esigenze per evitare fenomeni di clipping sul dispositivo collegato, secondo le condizioni di installazione. “H” rappresenta la massima sensibilità. H: 0 dB M: circa –6 dB L: circa –12 dB “H” è l’impostazione predefinita. Fare riferimento al manuale operativo del dispositivo connesso per istruzioni sulla regolazione dei livelli su tale dispositivo. B Cavo e connettore di uscita microfono Consente il collegamento a un jack di ingresso con alimentazione “plug in” o tramite tensione di polarizzazione equivalente. Collegare a un dispositivo in grado di fornire alimentazione “plug in”. C Unità microfono L’unità microfono può essere ruotata di 360 gradi. Può essere ruotato per la regolazione anche dopo il montaggio.

Installazione Installazione Ambiente di installazione

• Installare in corrispondenza di un angolo dell’ambiente invece che al centro, per evitare altri oggetti.• L’indicatore sulla griglia segnala la direzione di captazione del microfono. Ruotare la griglia in modo da dirigere l’indicatore verso la direzione desiderata.• A seconda dell’ambiente, verranno rilevati i suoni entro un raggio di circa cinque metri dal centro della direzione di captazione.• Per ambienti più grandi si consiglia di installare più microfoni.• Installare il più lontano possibile da sistemi di circolazione dell’aria, es. condizionatori d’aria, e da altre sorgenti di rumore.• Installare il più lontano possibile da lampade e altri dispositivi di illuminazione. Installazione a incasso su soffitto Praticare un’apertura nel soffitto e inserirvi il microfono. 1 Praticare un’apertura nel soffitto. Diametro dell’apertura da 90 mm a 100 mm (da 3

pollici a 4 pollici)AttenzioneDiametro da 90 mm a 100 mm (da 3

pollici a 4 pollici)Installazione

2 Inserire l’unità microfono nel soffitto. A Condurre il cavo attraverso l’apertura. B Piegare le molle verso l’alto, come indicato in figura. C Con le molle piegate, spingere l’intera unità microfono nell’apertura ricavata nel soffitto. Fare attenzione allo scatto delle molle verso l’esterno durante la rimozione dall’apertura nel soffitto. Attenzione9

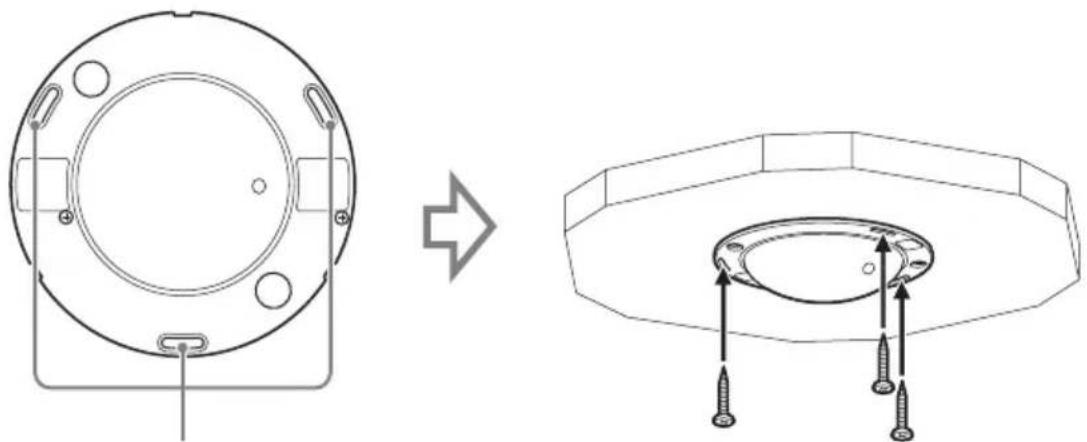

Installazione 3 Ruotare la griglia nella direzione di captazione desiderata. La griglia può essere ruotata di 180 gradi in entrambe le direzioni. Dirigere l’indicatore sull’unità microfono nella direzione di captazione desiderata. 4 Fissare in posizione l’unità microfono con le viti se necessario. A Rimuovere il pannello dall’unità microfono. Applicando pressione sull’unità microfono, ruotare il pannello nella direzione indicata dalla freccia per rimuoverlo. Indicatore di direzione del microfono (nottolino) Dirigere l’indicatore nella direzione di captazione desiderata. Direzione di captazione Griglia La griglia può essere ruotata di 180 gradi in entrambe le direzioni.Installazione

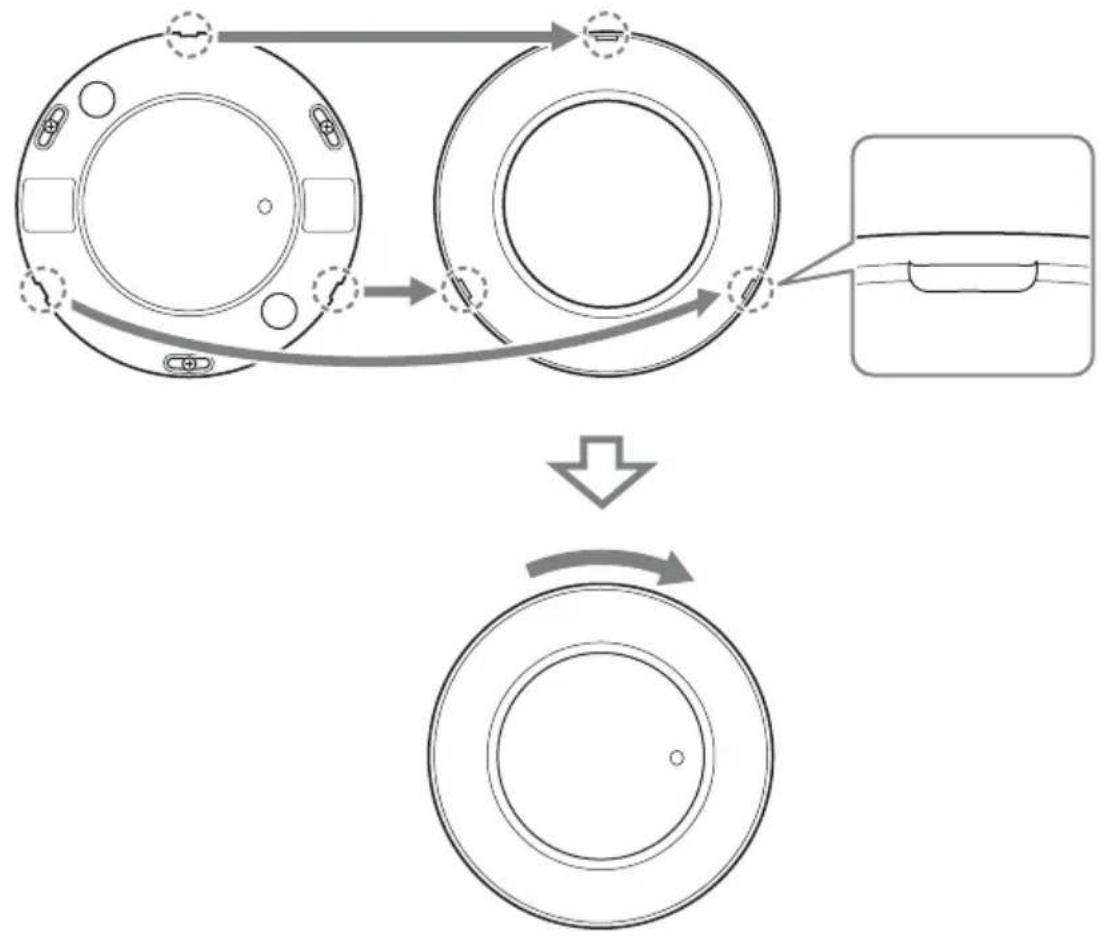

B Fissare l’unità microfono con le viti di montaggio fornite (B2,6 × 20). C Per rimontarlo, inserire i ganci sul bordo del pannello nelle corrispondenti aperture nell’unità microfono e ruotare il pannello in senso orario. Inserire le viti fornite nelle tre asole.11

Installazione Installazione in superficie su soffitto Installare servendosi della cassetta fornita. Scegliere la procedura più appropriata fra quelle indicate di seguito a seconda delle condizioni di installazione. Se il soffitto ha un foro per il cavo (vedere pagina 12) Installare con il cavo inserito nel foro del soffitto. Se il soffitto non ha un foro per il cavo (vedere pagina 16) Installare con il cavo passante attraverso l’apposito intaglio sul lato della cassetta.Installazione

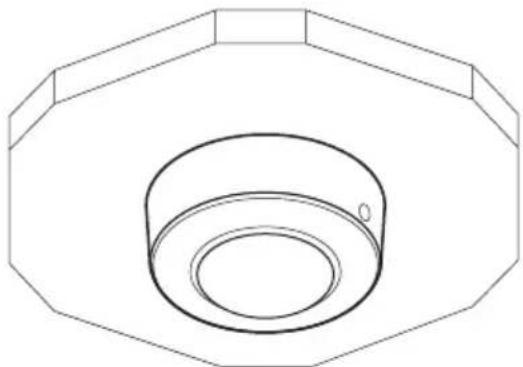

Se il soffitto ha un foro per il cavo Montare l’unità microfono nella cassetta prima di fissarla al soffitto. 1 Rimuovere le molle di montaggio dall’unità microfono. Comprimere la molla in direzione della freccia in basso e rimuovere girando dal lato destro come mostrato. 2 Rimuovere il pannello dall’unità microfono. Per la rimozione, premere in corrispondenza dei simboli z indicati in figura e ruotare il pannello nella direzione indicata dalla freccia.13

Installazione 3 Inserire l’unità microfono nella cassetta. A Inserire il cavo nell’apposito foro nella cassetta. B Allineare l’unità microfono con la cassetta, come indicato, per il montaggio. Evitare di comprimere il cavo fra cassetta e unità microfono. C Fissare l’unità microfono alla cassetta con le viti di montaggio fornite (B2,6 × 20). Attenzione Con pannello rimosso Unità microfonoCassettaInstallazione

4 Montare l’intero gruppo sul soffitto A Inserire il cavo nell’apertura del soffitto. B Fissare il gruppo al soffitto con le due viti di montaggio cassetta fornite (BV4 × 20). Inserire le viti nelle due posizioni indicate.15

Installazione 5 Installare il pannello sull’unità microfono. A Allineare il pannello con l’unità microfono. B Inserire i ganci sul bordo del pannello nelle corrispondenti aperture nell’unità microfono e ruotare il pannello in senso orario per montarlo. 6 Ruotare la griglia nella direzione di captazione desiderata. Per istruzioni dettagliate fare riferimento al passo 3 (pagina 9) della procedura di installazione a incasso.Installazione

Se il soffitto non ha un foro per il cavo Montare l’unità microfono nella cassetta prima di fissarla al soffitto. 1 Rimuovere le molle di montaggio e il pannello dall’unità microfono. Per istruzioni dettagliate, fare riferimento ai passi 1 e 2 di “Se il soffitto ha un foro per il cavo” a pagina 12. 2 Inserire l’unità microfono nella cassetta. A Inserire il cavo nell’apposito foro nella cassetta. B Allineare l’unità microfono con la cassetta e condurre il cavo attraverso l’intaglio sulla cassetta. Per smontare il microfono, rimuovere le viti di montaggio della cassetta e premere i lati della cassetta stessa in corrispondenza dell’indicazione PUSH. Con pannello rimosso Nota17

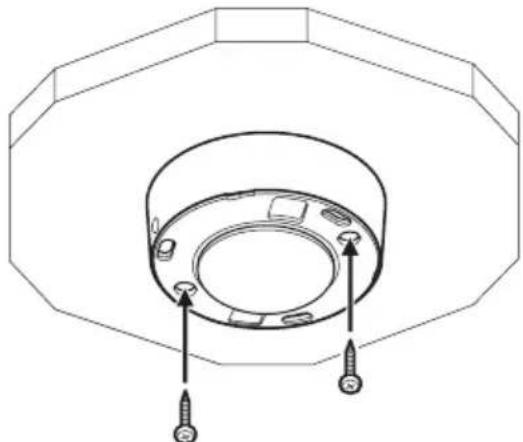

Installazione 3 Montare l’intero gruppo sul soffitto Fissare il gruppo al soffitto con le due viti di montaggio cassetta fornite (BV4 × 20). Inserire le viti nelle due posizioni indicate. 4 Installare il pannello sull’unità microfono. Per istruzioni dettagliate, fare riferimento al passo 5 di “Se il soffitto ha un foro per il cavo” a pagina 15. 5 Ruotare la griglia nella direzione di captazione desiderata. Per istruzioni dettagliate fare riferimento al passo 3 (pagina 9) della procedura di installazione a incasso.Precauzioni / Caratteristiche tecniche principali

Precauzioni Ambienti di utilizzo o conservazione Per estendere la vita utile del prodotto, evitare di utilizzarlo o conservarlo nei seguenti ambienti.

• Posizioni soggette a temperature molto basse o molto calde. (Temperatura di funzionamento: 0 °C a 50 °C (da 32 °F a

• Posizioni esposte per lunghi periodi di tempo alla luce solare diretta oppure in prossimità di elementi di riscaldamento.

• Posizioni soggette a elevati livelli di umidità o polveri.

• Posizioni soggette a forti vibrazioni

• Posizioni soggette a forti campi magnetici

• Posizioni prossime a trasmettitori radiotelevisivi che creano forti campi magnetici Proteggere da urti e vibrazioni Proteggere sempre da cadute ed urti per evitare possibili danni. Manutenzione Per la pulizia, passare leggermente un panno asciutto sull’apparecchio. Per rimuovere macchie ostinate, passare un panno leggermente inumidito con un detergente neutro e non aggressivo, asciugando poi con un panno asciutto. Non utilizzare mai alcool, solventi, benzine, insetticidi o altre sostanze volatili sull’apparecchio per evitare di danneggiarne la finitura e causarne lo scolorimento. Trasporto Utilizzare sempre la confezione originale o altri imballi analoghi per proteggere l’apparecchio da urti e sollecitazioni. Caratteristiche tecniche principali Microfono Tipo Microfono a condensatore electret Risposta di frequenza da 300 Hz a 10.000 Hz Direzione Unidirezionale Sensibilità –35 dB ± 3,5 dB

• 0 dB = 1 V/Pa (1 kHz) Connettore di uscita 3,5 mm di diametro mini plug 3 poli Ambiente di utilizzo Temperatura da 0 °C a 50 °C (da 32 °F a 122 °F) Umidità da 20% a 80% (senza condensazione) Ambiente di immagazzinaggio Temperatura da –20 °C a +60 °C (da –4 °F a +140 °F) Umidità da 20% a 80% (senza condensazione) Requisiti di alimentazione e varie Generale Tensione di alimentazione da 1,5 V a 9 V (alimentazione plug-in) Assorbimento di corrente 0,5 mA o inferiore19

Caratteristiche tecniche principali Dimensioni dia. 132 mm × 60 mm

poll.) (con cassetta di montaggio) dia. 126 mm × 55 mm (5 poll. × 2

poll.) (senza cassetta di montaggio) Peso Circa 225 g (7,9 once) (con cassetta di montaggio) Circa 170 g (6,0 once) (senza cassetta di montaggio) Accessori Cassetta di montaggio (1) Viti di montaggio microfono (B2,6 × 20) (3) Viti di montaggio cassetta (BV4 × 20) (2) Istruzioni per l’uso (1) Libro di garanzia (1) Design e caratteristiche tecniche soggetti a modifiche senza preavviso. Nota Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ
