사용 설명서 SCAM30 SONY

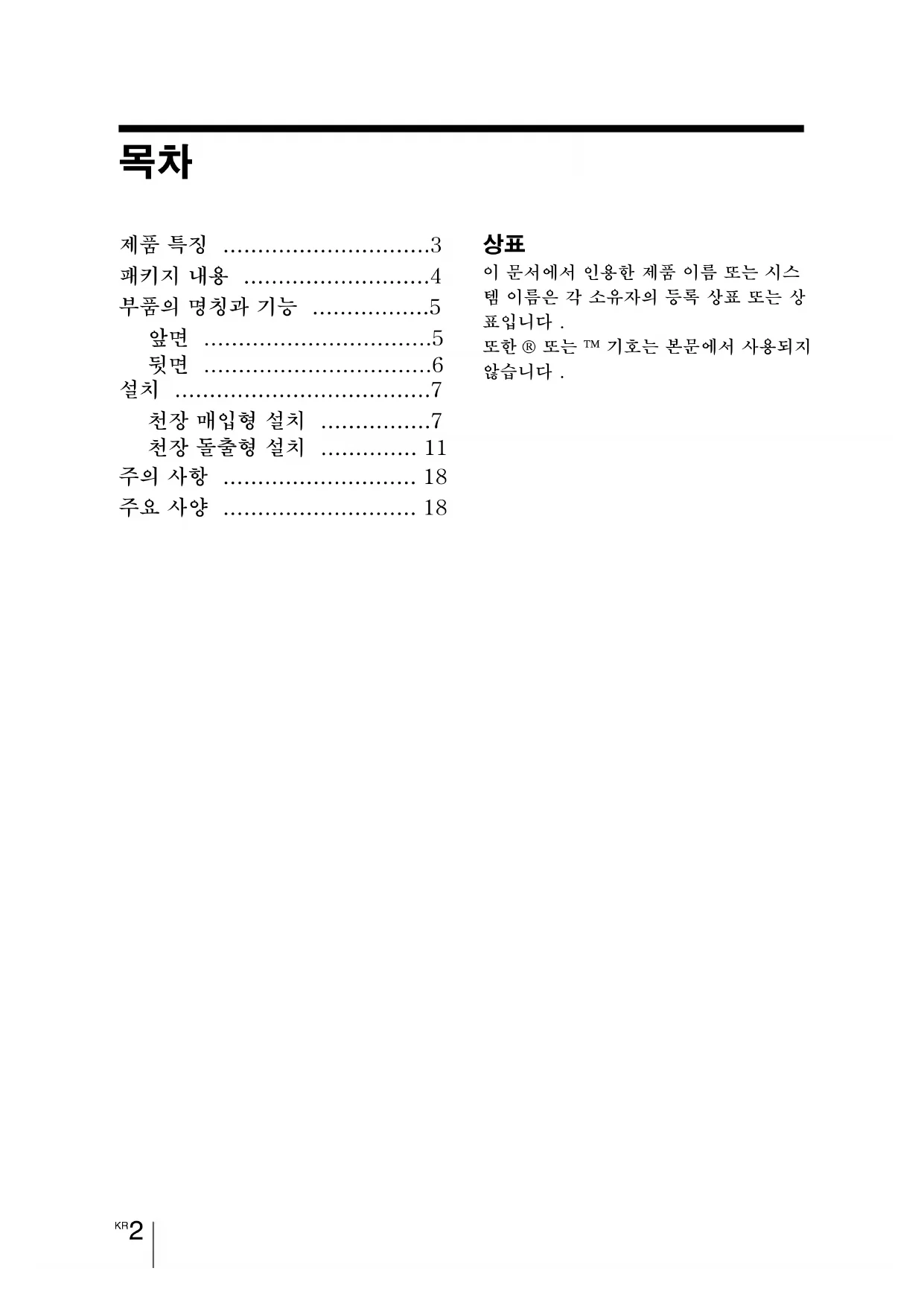

• 제품 특징 p. 3
• 패키지 내용 p. 4
• 부품의 명칭과 기능 p. 5
• 앞면 p. 5
• 뒷면 p. 6
• 설치 p. 7
• 천장 매입형 설치 p. 7
• 천장 돌출형 설치 p. 11
• 주의 사항 p. 18
• 주요 사양 p. 18

이 문서에서 인용한 제품 이름 또는 시스템 이름은 각 소유자의 등록 상표 또는 상표입니다 .

® 또는 ™ 기호는 본문에서 사용되지 않습니다 .3

SCA-M30 Ceiling Microphone 은 특히 보안 장비에서 사용하도록 설계되었으며 높 은 성능 및 내구성과 더불어 다음과 같은 기능을 갖추고 있습니다 . Sony 네트워크 카메라에 최적화 됨 SCA-M30 은 " 플러그인 파워 "( 오디오 케이블을 통해 마이크의 DC 바이어스 전압 인 가 ) 을 지원하며 , 호환 가능한 오디오 전기적 특성 ( 마이크 입력 신호 레벨 , 다이나믹 레인지 및 임피던스 ) 을 제공합니다 .

• 고감도 단일지향성 일렉트릿 콘덴서 마이크로폰 .

• 음향 차단 구조가 옆쪽과 뒷쪽의 소음을 막아주고 앞쪽에서 선명한 사운드를 집음할 수

• 집음 방향은 그릴 부분을 회전하면 간단히 조정할 수 있습니다 .

• 저주파 차단 필터가 부착되어 저주파 소음을 차단합니다 . 외부 진동에 강한 설계

• 고무 쿠션이 진동 소음을 차단합니다 .

• 구멍이 없는 상단 케이스 설계가 천장에서의 직접적인 소음을 차단합니다 .

• 접이식 고정 스프링이 외부의 직접적인 진동을 막아줍니다 .

• 일반적인 도구를 사용하여 만든 구멍이 있으면 마이크 유니트 고정 스프링을 사용할 수 있습니다 ( 직경 90 mm ~ 100 mm (3

• 출력 신호는 Sony 네트워크 카메라의 입력 잭에 연결됩니다 (2 또는 3 핀 플러그인 파

• 브래킷은 큰 구멍 (90 mm ~ 100 mm (3

인치 ∼ 4 인치 )) 을 뚫을 수 없는 천장에 부착할 때를 위해 제공됩니다 . 선택 가능한 입력 감도 연결된 서로 다른 장치의 요구 조건에 맞도록 입력 레벨을 0 dB(H), -6 dB(M) 또는 -12 dB(L) 중에서 선택할 수 있습니다 .패키지 내용

이 패키지에 다음과 같은 항목이 포함되어 있는지 확인하십시오 .

• 이 패키지에는 추가적인 설명서가 포함되어 있을 수 있습니다 .

• 나중에 사용할 수 있도록 상자와 포장재를 보관해 두십시오 .

• 마이크 (1) • 브래킷 ( 천장 설치용 ) (1)

• 마이크 고정 나사 (B2.6 × 20) (3)

• 브래킷 고정 나사 (BV4 × 20) (2)

A 고정 스프링 본체 고정용 스프링입니다 . 천장에 매입하여 설치하려면 : 스프링을 접고 구멍에 기기를 삽입하여 고정하면 됩니다 . 제거하려면 : 기기를 아래쪽으로 당깁니다 . 천장에서 제거하는 경우 스프링이 바깥쪽으로 튀어나올 수 있으므로 조심하십시오 . B 패널 이 장식용 패널이 부착 나사를 숨깁니다 . 브래킷을 사용하거나 천장에 직접 나사를 사용하여 부착하는 경우에는 임시로 패널을 제

C 마이크 방향 표시기 ( 돌출부 ) 마이크 집음 방향을 나타냅니다 . 이 마크를 사용하여 설치 중에 마이크 유니트를 조정하십시오 . 설치 후에는 돌려서 마이크 유니트를 계속 조정할 수 있습니다 .

D 브래킷 본체를 천장에 매입하여 부착할 수 없을 때 사용하십시오 .

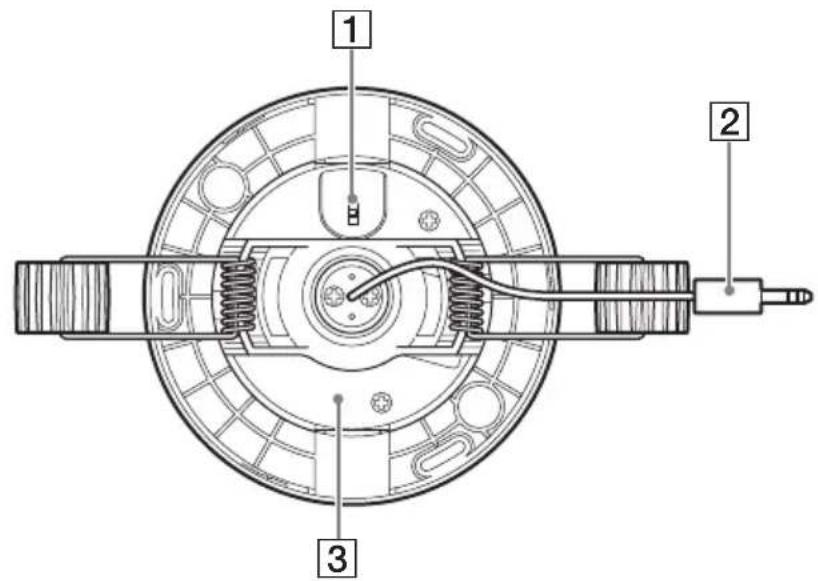

A ATT( 감도 설정 ) 스위치 이 스위치를 설정하여 마이크 입력 감도 ( 감쇠 ) 를 선택하십시오 . 설치 조건에 따라 , 연결된 장치에서 음향의 왜곡을 피해야 하는 경우에 설정합니다 . "H" 가 가장 높은 감도 설정입니다 . H: 0 dB M: 약 -6 dB L: 약 -12 dB "H" 는 기본 설정입니다 . 해당 장치의 레벨 조정에 대한 자세한 내용은 연결된 장치의 사용 설명서를 참조하십시

B 마이크 출력 커넥터 / 케이블 " 플러그인 파워 " 또는 동등한 바이어스 전압 기능을 사용하여 마이크 입력에 연결합니

" 플러그인 파워 " 을 공급할 수 있는 장치에 연결하십시오 . C 마이크 유니트 본체는 360 도 회전할 수 있습니다 . 설치 후에는 돌려서 조정할 수 있습니다 .

• 다른 설비를 피할 수 있도록 방 한가운데 보다 가장자리에 설치하십시오 .• 그릴의 돌출부는 마이크 집음 방향을 나타냅니다 . 돌출부가 원하는 방향을 가리키도록 그릴을 회전하십시오 .• 주변 조건에 따라 , 사운드는 픽업 방향의 중심에서 약 5 m 반경 내에서 픽업됩니다 .• 더 큰 공간인 경우에는 본체를 여러 대 설치하십시오 .• 에어컨 같은 공기 순환 장치 및 기타 음원에서 가능한 한 멀리 설치하십시오 .• 조명 장치에서 가능한 한 멀리 설치하십시오 . 천장에 구멍을 내고 마이크를 삽입합니다 . 천장에 구멍을 뚫습니다 .부착 구멍 크기는 직경 90 mm ~ 100 mm (3

인치 ∼ 4 인치 ) 입니다 . 직경 90 mm ~ 100 mm (3

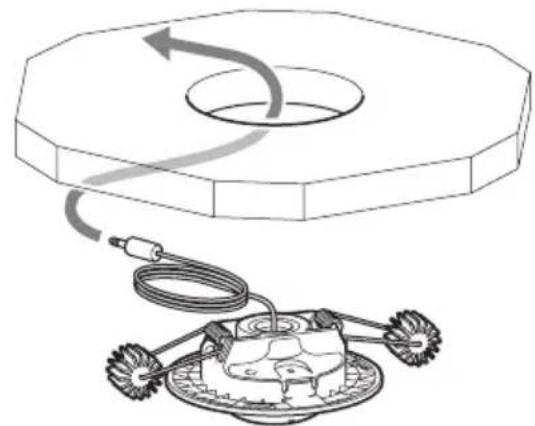

마이크를 천장에 삽입합니다 . A 구멍을 통해 케이블을 넣습니다 . B 그림과 같이 스프링을 위로 접습니다 . C 스프링을 접은 상태로 마이크를 천장에 밀어 넣습니다 . 천장에서 제거하는 경우 스프링이 바깥쪽으로 튀어나올 수 있으므로 조심하십시오 . 주의9

그릴을 회전시켜 집음 방향을 설정합니다 . 그릴은 양쪽 방향으로 180 도 회전시킬 수 있습니다 . 마이크의 돌출부를 원하는 집음 방향으로 조정합니다 .

필요하면 나사를 사용하여 마이크를 부착합니다 . A 마이크에서 패널을 분리합니다 . 마이크를 누르고 화살표 방향으로 패널을 돌려 분리합니다 . 마이크 집음 방향 표시기 ( 돌출부 ) 원하는 집음 방향으로 돌출부를 조정합니다 .

그릴은 양쪽 방향으로 180 도 회전시킬 수 있습니다 .설치

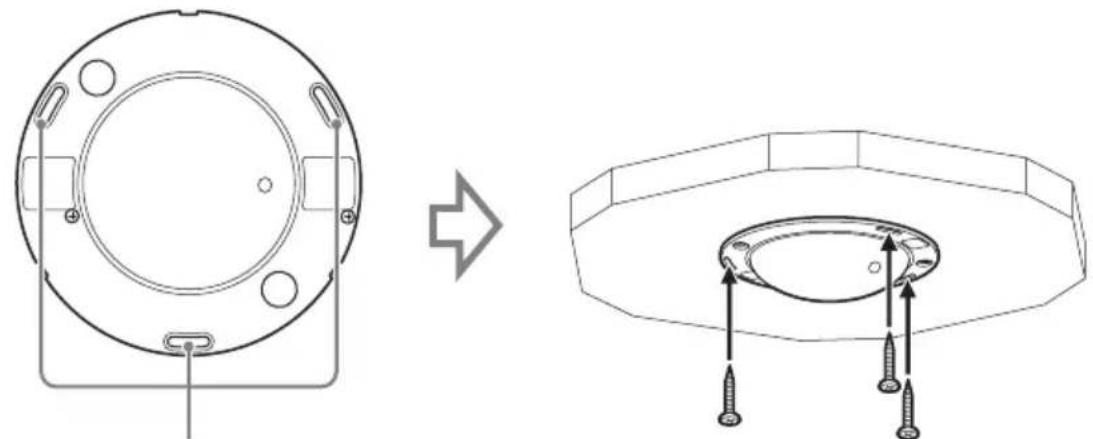

B 제공된 고정 나사 (B2.6 × 20) 를 사용하여 마이크를 고정합니다 . C 패널의 고리를 마이크의 흠에 넣고 시계 방향으로 돌려 부착합니다 . 세 개의 긴 구멍에 제공된 나사로 마이크를 고정합니다 .11

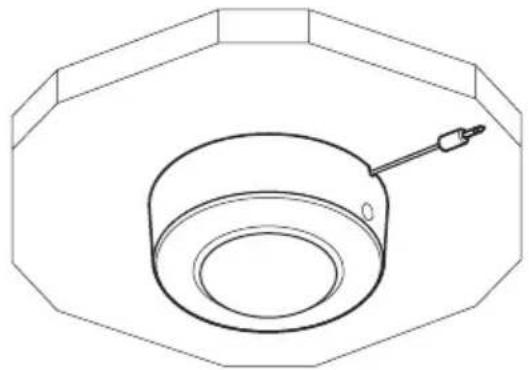

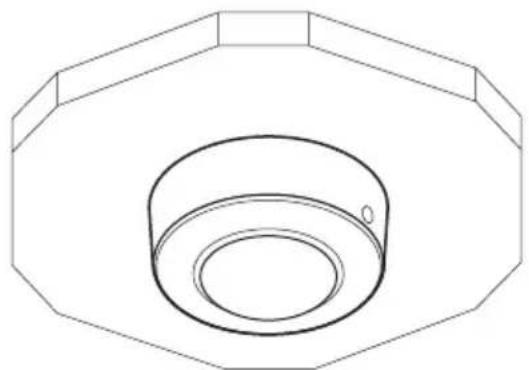

제공된 브래킷을 사용하여 설치합니다 . 설치 위치에 따라 다음 절차 중 하나를 사용하십시오 . 천장에 배선용 구멍이 있을 때 (12 페이지 참조 ) 천장의 구멍을 통해 케이블을 삽입하여 설치합니다 . 천장에 배선용 구멍이 없을 때 (16 페이지 참조 ) 브래킷 옆면의 홈을 통해 케이블을 넣어 설치합니다 .설치

천장에 배선용 구멍이 있을 때 천장에 설치하기 전에 마이크를 브래킷에 부착합니다 .

마이크에서 고정 스프링을 제거합니다 . 아래 화살표 방향으로 스프링을 꽉 누르고 그림과 같이 돌려서 제거하십시오 .

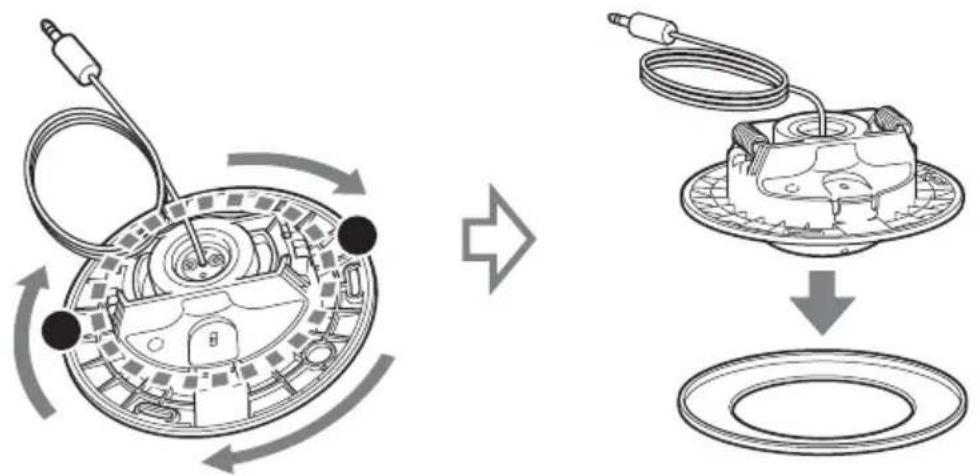

마이크에서 패널을 분리합니다 . 그림에서 z 표시가 있는 지점을 누르고 화살표 방향으로 패널을 돌려 분리하십시오 .13

마이크를 브래킷에 삽입합니다 . A 브래킷의 구멍을 통해 케이블을 넣습니다 . B 그림처럼 마이크를 브래킷에 맞춰서 조립합니다 . 브래킷과 마이크 사이에 케이블이 끼이지 않도록 주의하십시오 . C 제공된고정 나사 (B2.6 × 20) 를 사용하여 브래킷에 마이크를 고정합니다 .

조립된 기기를 천장에 부착합니다 . A 천장의 구멍을 통해 케이블을 넣습니다 . B 제공된 2개의 브래킷 고정 나사 (BV4 × 20) 를 사용하여 조립된 기기를 천장에 고

그림과 같이 두 곳에 나사를 삽입합니다 .15

마이크에 패널을 부착합니다 . A 패널을 마이크와 맞춥니다 . B 고리를 마이크의 홈에 넣고 패널을 시계 방향으로 돌려 부착합니다 .

필요하면 그릴을 회전하여 마이크 집음 방향을 설정합니다 . 자세한 사항은 천장 매입형 설치 절차의 3 단계 (9 페이지 ) 를 참조하십시오 .설치

천장에 배선용 구멍이 없을 때 천장에 설치하기 전에 마이크를 브래킷에 부착합니다 .

마이크에서 고정 스프링과 패널을 제거합니다 . 자세한 내용은 12 페이지의 " 천장에 배선용 구멍이 있을 때 " 의 1 단계와 2 단계를 참

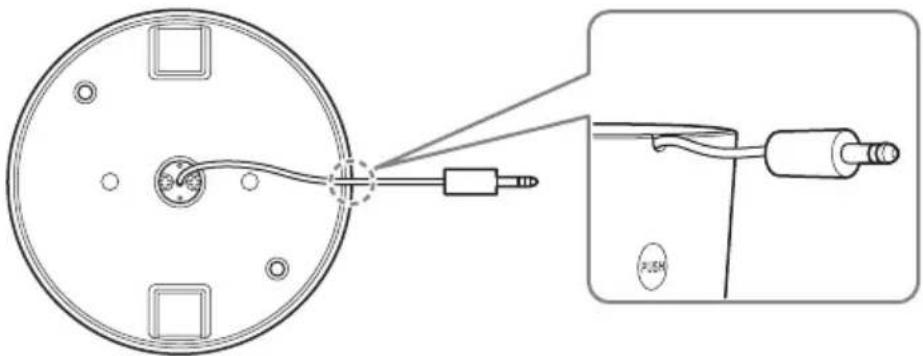

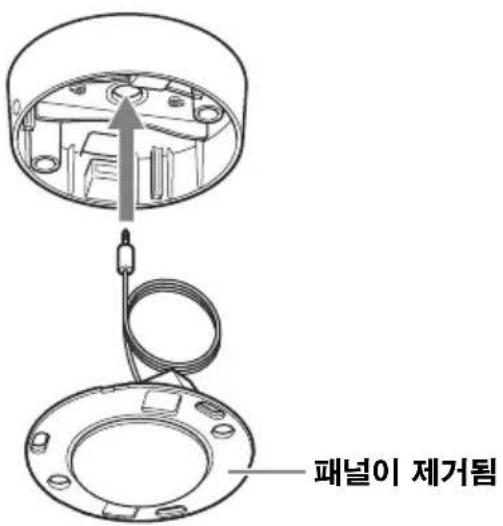

마이크를 브래킷에 삽입합니다 . A 브래킷의 구멍을 통해 케이블을 넣습니다 . B 마이크를 브래킷과 맞추고 브래킷의 홈을 통해 케이블을 넣습니다 . 마이크를 떼어낼 때는 브래킷 고정 나사를 제거하고 브래킷 양면에 PUSH 로 표시 된 부분을 누릅니다 . 참고17

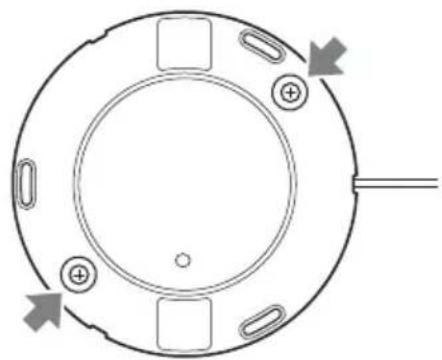

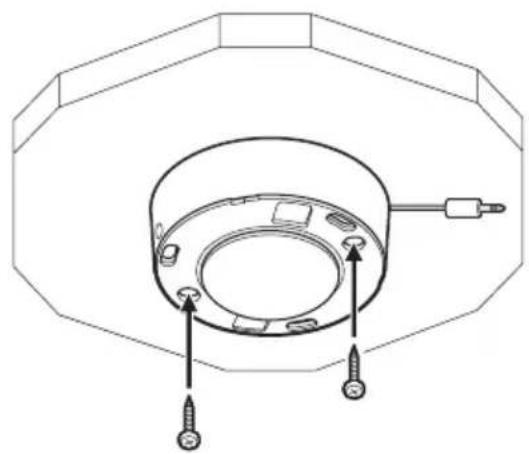

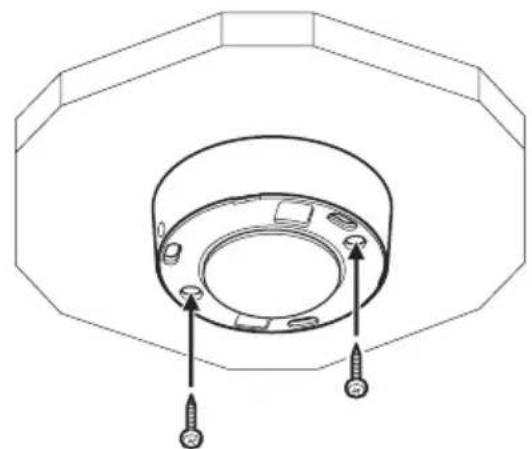

조립된 기기를 천장에 부착합니다 . 제공된 2 개의 브래킷 고정 나사 (BV4 × 20) 를 사용하여 조립된 기기를 천장에

그림과 같이 두 곳에 나사를 삽입합니다 .

마이크에 패널을 부착합니다 . 자세한 내용은 15페이지, "천장에 배선용 구멍이 있을 때"의 5단계를 참조하십시오

그릴을 회전하여 마이크 집음 방향을 설정합니다 . 자세한 사항은 천장 매입형 설치 절차의 3 단계 (9 페이지 ) 를 참조하십시오 .주의 사항 / 주요 사양

제품의 수명을 연장하려면 다음과 같은 환 경에서 사용하거나 보관하지 않아야 합니

극도로 뜨겁거나 차가워질 수 있는 환경. ( 동작 온도 : 0 °C ~ 50 °C)

• 직사광선에 장시간 노출되는 환경 및 난 방 장치가 가까이 있는 환경 .

• 강한 자기장을 만드는 라디오 또는 TV 수신기와 가까운 환경 충격이나 진동으로부터 보호 기기가 손상될 수 있으므로 본 기기에 강 한 충격을 주지 마십시오 .

청소 시에는 캐비닛과 패널을 마른 천으로 가볍게 닦으십시오 . 오래된 얼룩을 제거 하려면 중성의 천연 세제를 묻힌 천으로 가볍게 닦은 후 마른 천으로 닦으십시오 . 표면에 손상을 입히고 변색이 될 수 있으 므로 세척용 알코올 , 용매 , 벤진 , 살충제 또는 기타 휘발성 물질은 사용하지 마십시

기기를 충격으로부터 보호할 수 있도록 원 래 포장재 또는 그와 유사한 포장재를 사

주파수 응답 300 Hz ~ 10,000 Hz

직경 3.5 mm 3 극 미니 플러그

온도 0 °C ~ 50 °C 습도 20% ~ 80% ( 물방울 맺힘 없음 )

온도 -20 °C ~ +60 °C 습도 20% ~ 95% ( 물방울 맺힘 없음 ) 전원 및 기타 요구 조건

전압 1.5 V ~ 9 V ( 플러그인 파워 ) 소비 전류 0.5 mA 이하

약 170 g ( 브래킷 제외 )19

브래킷 (1) 마이크 고정 나사 (B2.6 × 20) (3) 브래킷 고정 나사 (BV4 × 20) (2) 사용 설명서 (1) 보증서 (1) 디자인과 사양은 사전 통지 없이 변경될

사용 전에는 항상 정상적으로 작동하는

SONY 는 본체의 오류로 인한 현재 또 는 장래 이익의 손실에 대한 손해에 대해 서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이 나 변상에 대한 일체의 책임을 지지 않습

이 장치를 장기간 사용하는 경우 안전한 사용을 위해 정기적으로 점검을 받으십

문제가 없는 것으로 나타날 수 있지만 시 간이 지나면서 부품의 성능이 저하되어 오작동을 일으키거나 고장이 날 수 있습

자세한 내용은 구입한 매장 또는 Sony 공인 대리점에 문의하십시오 .Printed in Korea
