Tipo de producto	Micrófono de techo
Marca	Sony
Modelo	SCA-M30
Tipo de micrófono	Condensador electreto unidireccional
Respuesta en frecuencia	300 Hz a 10 000 Hz
Directividad	Unidireccional
Sensibilidad	-35 dB ± 3,5 dB
Relación señal/ruido	60 dB o más
Conector de salida	Mini clavija de 3 polos (3,5 mm)
Alimentación	1,5 V a 9 V (alimentación enchufable)
Consumo eléctrico	0,5 mA o menos
Dimensiones (con soporte)	132 mm diá. × 60 mm
Dimensiones (sin soporte)	126 mm diá. × 55 mm
Peso (con soporte)	Aproximadamente 225 g
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	20% a 80% (sin condensación)
Temperatura de almacenamiento	-20 °C a +60 °C
Humedad de almacenamiento	20% a 95% (sin condensación)
Funciones principales	Conmutador ATT (0 dB, -6 dB, -12 dB); orientación por rotación; filtro de corte de graves; construcción antivibraciones
Contenido del paquete	Micrófono principal, soporte, tornillos de montaje (3× B2,6×20 + 2× BV4×20), manual de instrucciones, libro de garantía
Mantenimiento y limpieza	Limpiar con un paño seco; para manchas difíciles, use un detergente suave neutro, luego limpie con un paño seco. No use alcohol, disolventes ni insecticidas.
Seguridad	Evitar golpes y vibraciones; instalar lejos de fuentes de calor, humedad y campos magnéticos fuertes; use el embalaje original para el transporte.
Piezas de repuesto y reparabilidad	Tornillos de montaje incluidos; para cualquier reparación, consulte a un distribuidor autorizado de Sony.
Información general	Optimizado para cámaras de red Sony; instalación empotrada o saliente; compatible con alimentación enchufable.

Preguntas frecuentes - SCAM30 SONY

¿Cómo instalar el micrófono SCA-M30 en un techo?

Dos métodos son posibles: la instalación empotrada (insertar el micrófono en un agujero de 90 a 100 mm de diámetro) o la instalación saliente con el soporte incluido. Para la empotrada, doble los resortes, inserte el dispositivo, luego gire la rejilla para orientar la directividad. Para la saliente, primero fije el micrófono al soporte, luego atornille el conjunto al techo.

¿Cuál es el tamaño del agujero necesario para la instalación del SCA-M30?

El agujero de montaje debe tener un diámetro entre 90 mm y 100 mm (3 5/8 pulgadas a 4 pulgadas). Este tamaño permite insertar el micrófono con sus resortes de montaje.

¿Cómo orientar la directividad del micrófono?

La rejilla del micrófono se puede girar hasta 180 grados en cada dirección. Una pequeña protuberancia en la rejilla indica la dirección de captación. Gire la rejilla para que esta protuberancia apunte hacia la fuente de sonido deseada.

¿Cómo ajustar la sensibilidad del micrófono (conmutador ATT)?

El conmutador ATT ubicado en la parte posterior permite seleccionar tres niveles de sensibilidad: H (0 dB), M (-6 dB) y L (-12 dB). El ajuste predeterminado es H. Ajústelo para evitar la saturación de audio según el dispositivo conectado.

¿El micrófono SCA-M30 es compatible con todos los dispositivos?

Este micrófono está optimizado para las cámaras de red Sony que admiten la alimentación enchufable (tensión de polarización de 1,5 V a 9 V). Puede usarse con otros dispositivos compatibles, pero asegúrese de que proporcionen la alimentación necesaria a través del cable de audio.

¿Qué hacer si el micrófono no capta el sonido correctamente?

Verifique primero la orientación de la rejilla: la protuberancia debe apuntar hacia la fuente de sonido. Asegúrese de que el conmutador ATT esté en un ajuste adecuado (H por defecto). Aleje el micrófono de fuentes de ruido (aire acondicionado, iluminación). Finalmente, verifique que el cable esté correctamente conectado a un dispositivo compatible con alimentación enchufable.

¿Cómo limpiar el micrófono SCA-M30?

Use un paño seco para limpiar suavemente la carcasa y el panel. Para manchas difíciles, humedezca ligeramente el paño con un detergente suave neutro, luego limpie con un paño seco. Nunca use alcohol, disolventes, benceno ni insecticidas, ya que podrían dañar el acabado.

¿Cuáles son las condiciones de funcionamiento recomendadas?

El micrófono funciona en un rango de temperatura de 0 °C a 50 °C y una humedad de 20 % a 80 % (sin condensación). Evite la exposición a la luz solar directa, a calentadores, a vibraciones fuertes y a campos magnéticos intensos.

¿Cómo retirar el micrófono del techo?

Para la extracción, tire del dispositivo hacia abajo ejerciendo una fuerza moderada. Tenga cuidado con los resortes de montaje que se sueltan bruscamente. Si el micrófono está sujeto por tornillos, primero retire el panel frontal empujándolo y girándolo en sentido antihorario, luego desatornille los tornillos.

¿Qué hacer en caso de problema de vibración o ruido de fondo?

El SCA-M30 está diseñado para resistir vibraciones gracias a un marco acolchado de goma y un diseño sin ranuras en la parte superior. Asegúrese de que los resortes de montaje estén correctamente instalados. Si el ruido persiste, verifique que el micrófono no esté fijado en una superficie propensa a vibraciones y aléjelo de fuentes de sonido parásitas.

MANUAL DE USUARIO SCAM30 SONY

Manual de instrucciones ____ ES

Para los clientes de Europa

Este producto ha sido diseñado para utilizarse en los entornos electromagnéticos siguientes: E1 (zona residencial), E2 (zona comercial e industrial ligera), E3 (exteriores urbanos), y E4 (entorno con EMC controlada, p. ej., estudio de televisión).

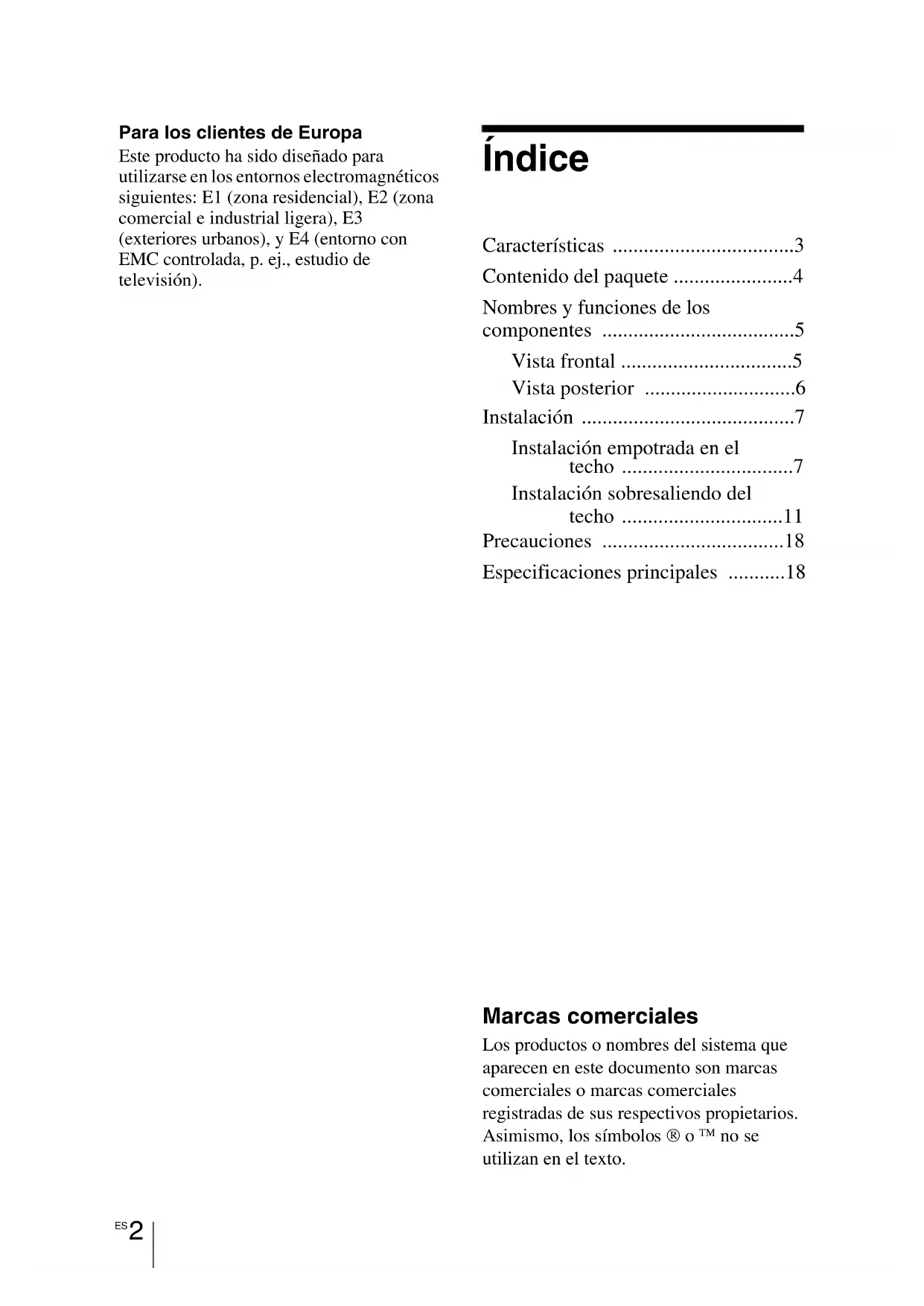

Índice

Características ....3

Contenido del paquete ....4

Nombres y funciones de los componentes ....5

Vista frontal ....5

Vista posterior ....6

Instalación ....7

Instalación empotrada en el techo ....7

Instalación sobresaliendo del techo ....11

Precauciones ....18

Especificaciones principales .....18

Marcas comerciales

Los productos o nombres del sistema que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Asimismo, los símbolos ® o ™ no se utilizan en el texto.

Características

El micrófono para techo SCA-M30 está diseñado para ofrecer un gran rendimiento y durabilidad especialmente para aplicaciones relacionadas con la seguridad, con las siguientes características.

Optimizado para utilizarse con cámaras de red Sony

El micrófono SCA-M30 admite Óalimentación por enchufeÓ (aceptando tensión de polarización de cc para el micrófono a través del cable de audio), y ofrece características eléctricas de audio compatibles (nivel de señal de entrada de micrófono, rango dinámico e impedancia).

Diseño de alta fidelidad

• Transductor de condensador de electreto unidireccional supersensitivo.
• Diseño con blindaje acústico que permite suprimir el ruido proveniente de los lados y la parte posterior, a la vez que se realizan claramente los sonidos provenientes de la parte frontal.
• La dirección de captación se orienta simplemente mediante la rotación de la sección de la rejilla.
• Se incluye un filtro de corte bajo para suprimir el ruido de frecuencia reducida.

Está diseñado para resistir las vibraciones externas

• El montaje sobre goma acolchada permite suprimir la captación de ruidos de vibraciones.
• El diseño con una carcasa superior sin orificios permite suprimir la captación directa de ruidos del techo.
• Los muelles de montaje plegables permiten suprimir la captación de vibraciones externas directas.

Instalación sencilla

• Los muelles de montaje del micrófono requieren únicamente la realización de un orificio mediante herramientas estándar (de entre 90 mm y 100 mm ( 3^5/_8 pulgadas y 4 pulgadas) de diámetro).
• La señal de salida se conecta a la toma de entrada del micrófono de una cámara de red Sony (admite el suministro de alimentación por enchufe de 2 ó 3 patillas).
• Se suministra un soporte para efectuar el montaje en techos en los que no se pueda efectuar un orificio grande (de entre 90 mm y 100 mm ( 3^5/_8 pulgadas y 4 pulgadas)).

Sensibilidad de entrada seleccionable

El nivel de entrada puede seleccionarse entre 0 dB (H), -6 dB (M) o -12 dB (L) para que coincida con los requisitos de los diferentes dispositivos conectados.

Contenido del paquete

Compruebe que se incluyen en el paquete todos los elementos siguientes:

- Micrófono (principal) (1) • Soporte (para la instalación en el techo) (1)

• Tornillos de montaje del micrófono (B2,6 × 20) (3)
• Tornillos de montaje del soporte (BV4 × 20) (2)
• Manual de instrucciones (1)
• Libro de garantía (1)

Notas

• Es posible que este paquete contenga hardware y/o documentación adicional.
• Guarde las cajas y materiales de embalaje para utilizarlos en el futuro.

Nombres y funciones de los componentes

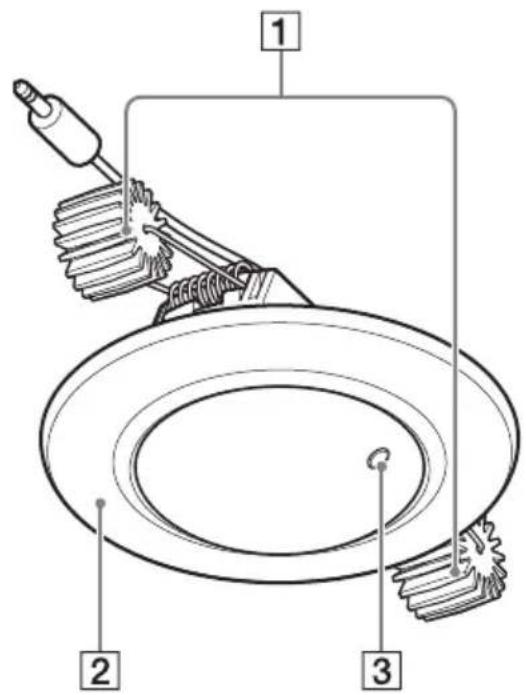

Vista frontal

Micrófono Soporte

1 2 3

1 Muelles de montaje

Estos muelles permiten sostener el micrófono en su sitio.

Para efectuar la instalación empotrada en el techo: simplemente pliegue los muelles e inserte la unidad en el orificio de manera que quede correctamente fijada.

Para extraerla: tire de la unidad hacia abajo.

Precaución

Tenga cuidado con los muelles, ya que pueden salir disparados hacia fuera al extraer la unidad del techo.

2Panel

Este panel decorativo permite ocultar los tornillos de montaje.

Extraiga temporalmente el panel cuando efectúe el montaje mediante el soporte o atornillándolo directamente al techo.

3 Indicador de dirección del micrófono (saliente)

Permite indicar la dirección de captación del micrófono.

Utilice este marcador para orientar el micrófono durante el montaje.

El micrófono puede ajustarse girándolo después del montaje.

4Soporte

Utilícelo cuando la unidad no pueda montarse empotrada en el techo.

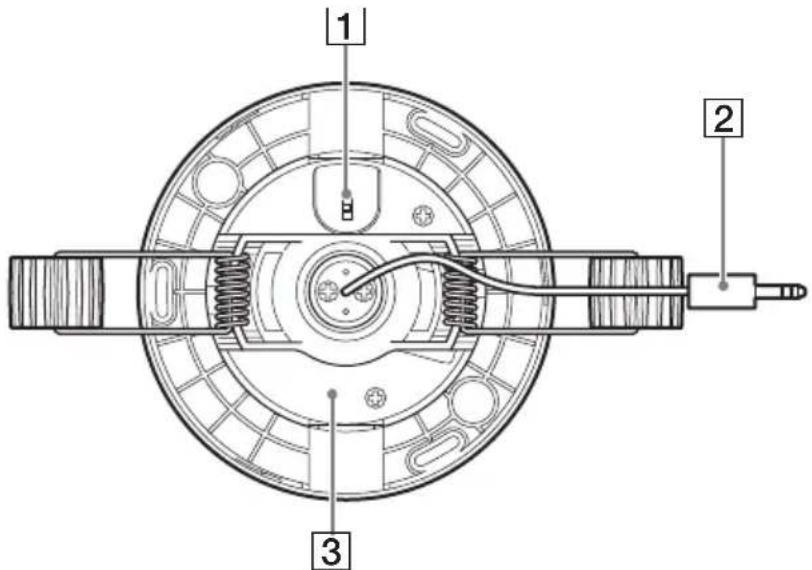

Vista posterior

Ajuste este interruptor para seleccionar la sensibilidad de entrada del micrófono (atenuación).

Ajústelo si fuera necesario para evitar el corte de audio en el dispositivo conectado de acuerdo con las condiciones de la instalación.

“H” es el ajuste de sensibilidad más elevado.

H: 0 dB

M: aproximadamente-6 dB

“H” es el ajuste predeterminado.

Consulte el manual de instrucciones del dispositivo conectado para obtener información acerca de cómo ajustar el nivel en dicho dispositivo.

2 Conector/cable de salida del micrófono

Se conecta a una toma de entrada de micrófono con “alimentación por enchufe” o con función de suministro de tensión de polarización equivalente.

Conéctelo a un dispositivo que pueda suministrar “alimentación por enchufe”.

3 Micrófono

La unidad puede girarse 360 grados.

Puede ajustarse si la gira una vez montada.

Instalación

Ubicación de instalación

- Instálela cerca de una esquina de la habitación en lugar de en el centro para evitar utilizar otras unidades de fijación.

- El saliente en la rejilla indica la dirección de captación del micrófono. Gire la rejilla de modo que el saliente quede orientado en la dirección deseada.

- En función del entorno, los sonidos se captarán en un radio de aproximadamente cinco metros como máximo respecto a la parte central de la dirección de captación.

- En habitaciones más grandes, instale varias unidades.

Precaución

• Realice la instalación lo más alejada posible de sistemas de circulación de aire como aparatos de aire acondicionado y de otras fuentes de sonido.

• Realice la instalación lo más alejada posible de lámparas de techo.

Instalación empotrada en el techo

Efectúe un orificio en el techo e inserte el micrófono.

1 Efectúe un orificio en el techo.

El tamaño del orificio de montaje debe ser de entre 90 mm y 100 mm (3 ^5 / _8 pulgadas y 4 pulgadas) de diámetro.

Entre 90 mm y 100 mm (3 ^5 / _8 pulgadas y 4 pulgadas) de diámetro

2 Inserte el micrófono en el techo.

①Pase el cable a través del orificio.

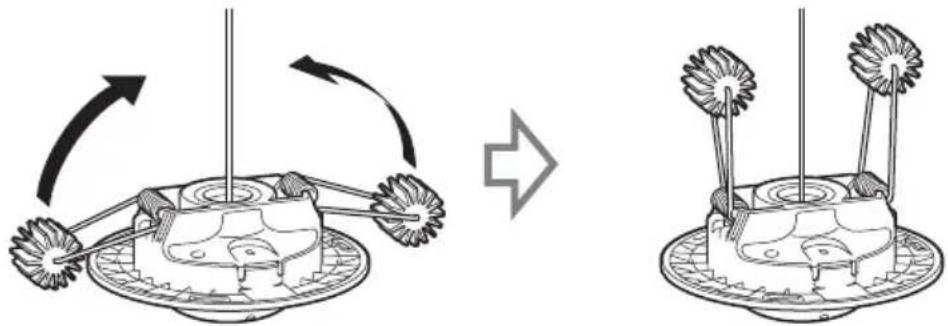

②Pliegue los muelles hacia arriba tal y como se muestra.

③Con los muelles plegados, empuje el micrófono hacia el techo.

Precaución

Tenga cuidado con los muelles, ya que pueden salir disparados hacia fuera al extraer la unidad del techo.

3 Gire la rejilla para ajustar la dirección de captación.

La rejilla puede girarse 180 grados en ambas direcciones.

Oriente el saliente del micrófono en la dirección de captación deseada.

Indicador de dirección de captación del micrófono (saliente)

La rejilla puede girarse 180 grados en ambas direcciones.

Dirección de captación

Oriente el saliente en la dirección de captura deseada.

4 Fije el micrófono con los tornillos según sea necesario.

①Extraiga el panel del micrófono.

Empuje el micrófono y gire el panel en la dirección indicada mediante las flechas para extraerlo.

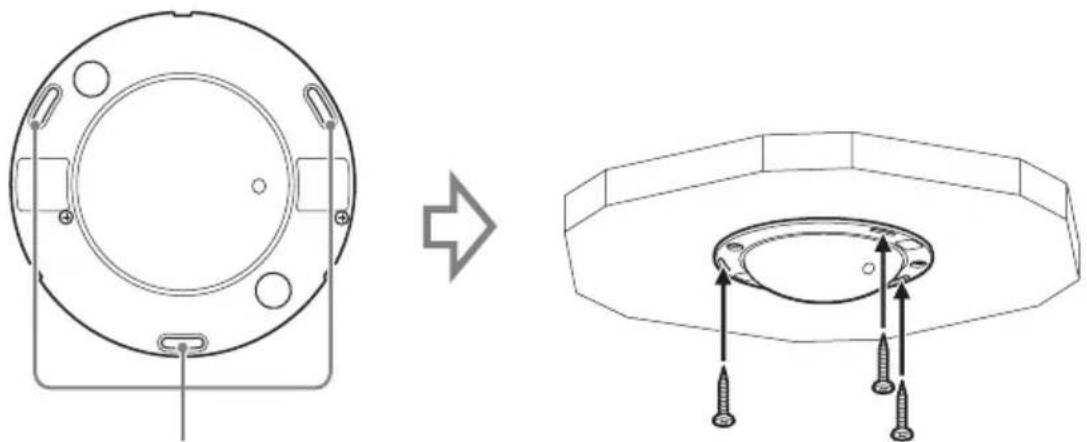

②Fije el micrófono mediante los tornillos de montaje suministrados (B2,6 × 20).

Instale los tornillos suministrados en los orificios alargados.

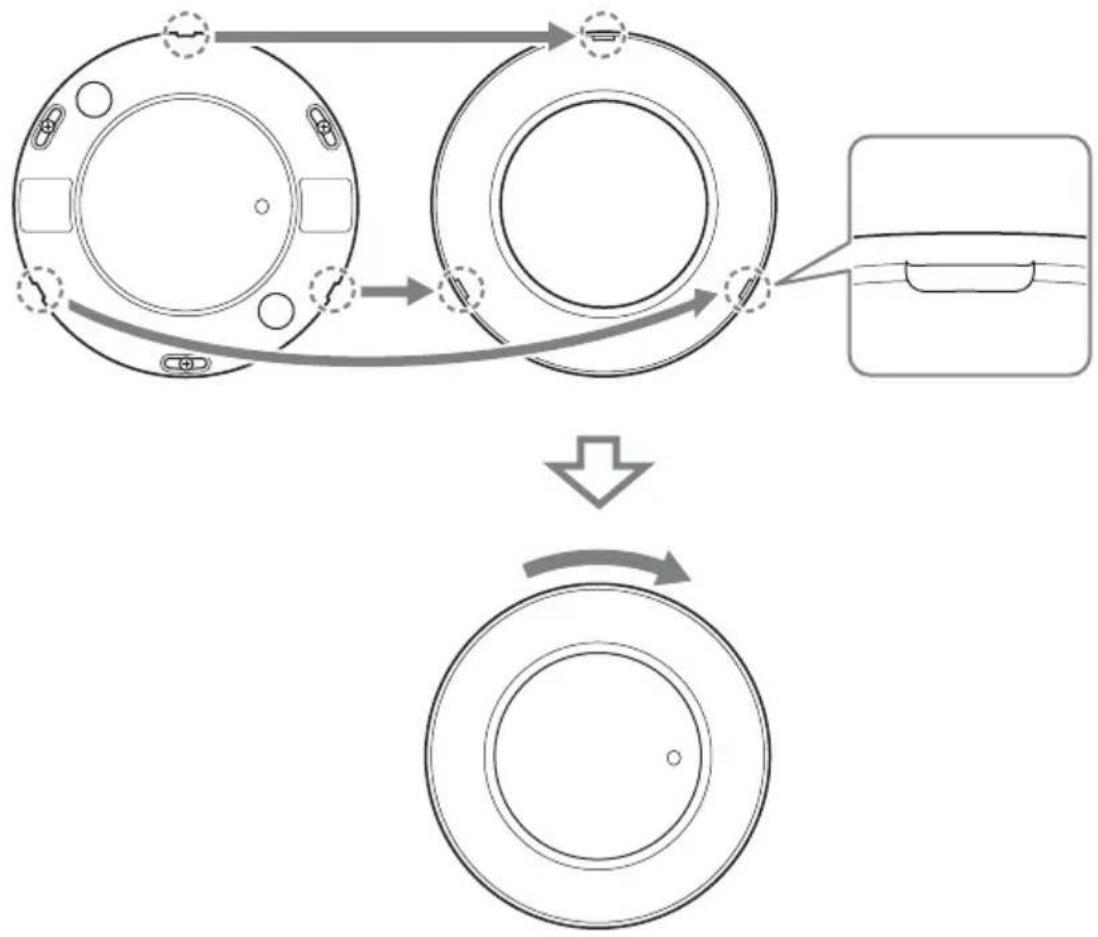

③ Inserte los ganchos del borde del panel en las rendijas del micrófono y gire el panel en el sentido de las agujas del reloj para montarlo.

Instalación sobresaliendo del techo

Efectúe la instalación mediante el soporte suministrado.

Utilice uno de los siguientes procedimientos de instalación en función de la ubicación de montaje.

Si el techo dispone de un orificio para el cable (consulte la página 12)

Realice la instalación con el cable insertado a través del orificio del techo.

Si el techo no dispone de un orificio para el cable (consulte la página 16)

Realice la instalación pasando el cable a través de la muesca situada en el lateral del soporte.

Si el techo dispone de un orificio para el cable

Coloque el micrófono en el soporte antes de fijarlo en el techo.

1 Extraiga los muelles de montaje del micrófono.

Comprima el muelle en la dirección de la flecha mostrada a continuación y gírelo desde la derecha tal y como se muestra en la ilustración para extraerlo.

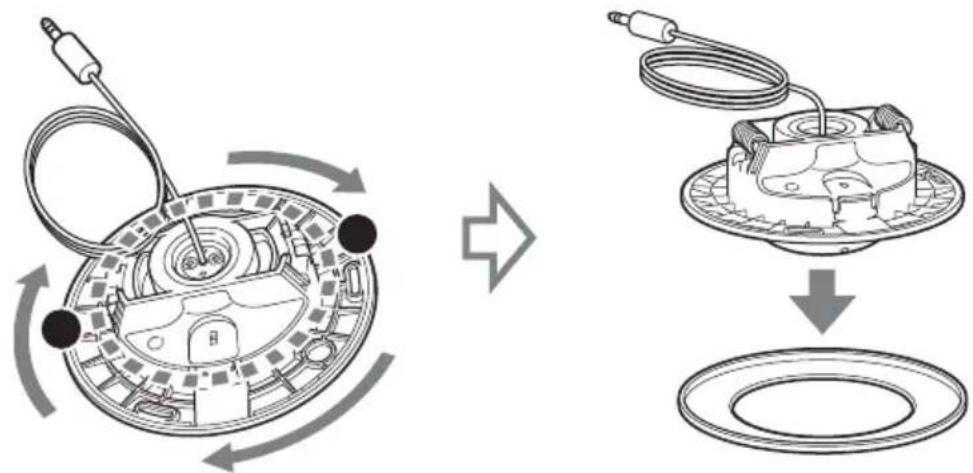

2 Extraiga el panel del micrófono.

Presione en los puntos marcados mediante ● en la ilustración y gire el panel en la dirección indicada mediante las flechas para extraerlo.

3 Inserte el micrófono en el soporte.

①Inserte el cable a través del orificio del soporte.

Con el panel extraído

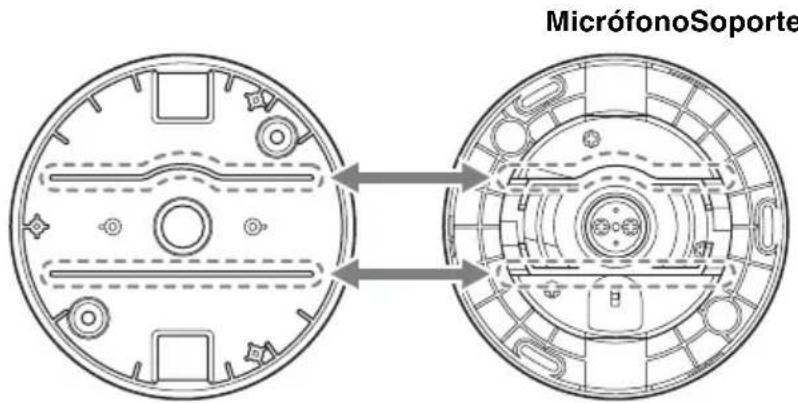

②Alinee el micrófono con el soporte tal y como se indica para montarlo.

MicrófonoSoporte

Precaución

Tenga cuidado de evitar que el cable quede pillado entre el soporte y el micrófono.

③Fije el micrófono en el soporte mediante los tornillos suministrados (B2,6 × 20).

4 Monte el conjunto en el techo.

①Pase el cable a través del orificio del techo.

②Fije el conjunto en el techo mediante los dos tornillos de montaje del soporte suministrados (BV4 × 20).

Inserte los tornillos en las dos ubicaciones mostradas.

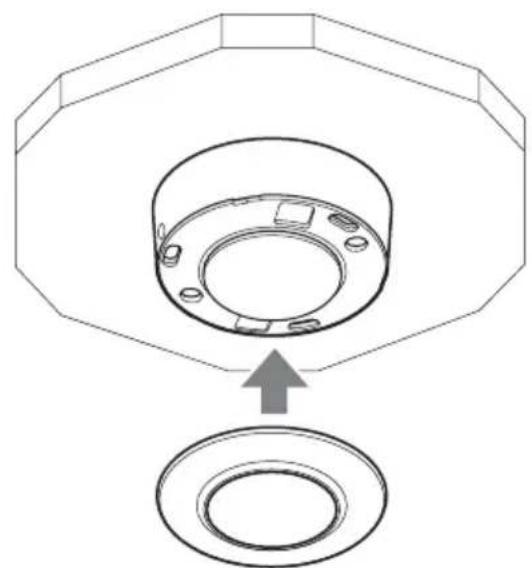

5 Instale el panel sobre el micrófono.

①Alinee el panel con el micrófono.

②Inserte los ganchos del borde en las rendijas del micrófono y gire el panel en el sentido de las agujas del reloj para montarlo.

6 Gire la rejilla según sea necesario para ajustar la dirección de captación del micrófono.

Consulte el paso 3 (página 9) del procedimiento de instalación empotrada en el techo para obtener más información.

Si el techo no dispone de un orificio para el cable

Coloque el micrófono en el soporte antes de fijarlo en el techo.

1 Extraiga los muelles y el panel de instalación del micrófono.

Para obtener más información, consulte los pasos 1 y 2 de “Si el techo dispone de un orificio para el cable” en la página 12.

2 Inserte el micrófono en el soporte.

①Inserte el cable a través del orificio del soporte.

Con el panel extraído

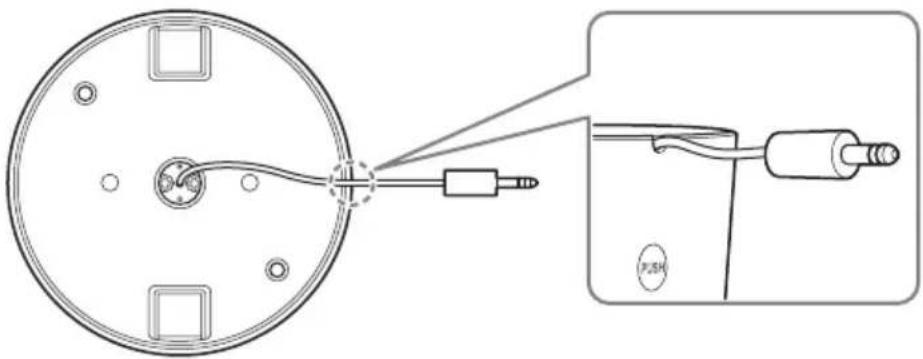

② Alinee el micrófono con el soporte y pase el cable a través de la muesca del soporte.

Al desmontar el micrófono, extraiga los tornillos de montaje del soporte y pulse las zonas con la indicación PUSH que se encuentran a ambos lados de este.

PUSH

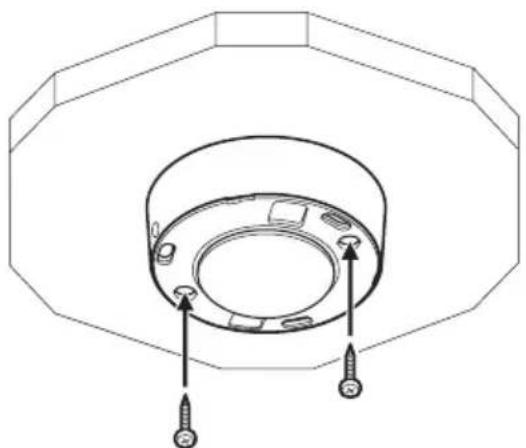

3 Monte el conjunto en el techo.

Monte el conjunto en el techo mediante los dos tornillos de montaje del soporte suministrados

(BV4 × 20).

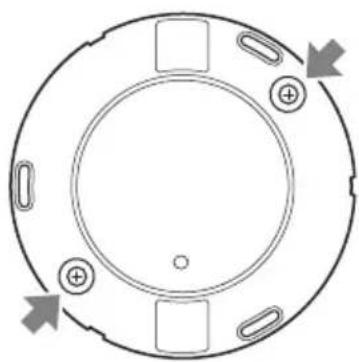

Inserte los tornillos en las dos ubicaciones mostradas.

4 Instale el panel sobre el micrófono.

Para obtener más información, consulte el paso 5 de “Si el techo dispone de un orificio para el cable” en la página 15.

5 Gire la rejilla para ajustar la dirección de captación del micrófono.

Consulte el paso 3 (página 9) del procedimiento de instalación empotrada en el techo para obtener más información.

Precauciones

Ubicaciones de uso/almacenamiento

Para prolongar la vida del producto, no lo utilice ni lo guarde en las siguientes ubicaciones:

• Lugares que pueden calentarse o enfriarse mucho. (Temperatura de funcionamiento: de 0 °C y 50 °C (32 °F y 122 °F))
• Lugares expuestos a la luz directa del sol durante tiempo prolongado o cerca de aparatos de calefacción.
• Lugares con mucha humedad o polvo.
• Lugares sujetos a fuertes vibraciones.
• Lugares expuestos a campos magnéticos potentes.
• Lugares cercanos a transmisores de radio o televisión que crean un fuerte campo magnético.

Protección frente a golpes y vibraciones.

No deje caer la unidad, ya que podría dañarse.

Mantenimiento

Limpie la caja y los paneles suavemente con un paño seco. Para eliminar manchas persistentes, humedezca el paño ligeramente con un detergente suave, neutro y pase después un paño seco. No utilice alcohol, disolventes, bencina, insecticidas ni ninguna sustancia volátil, ya que podrían dañar el acabado y causar decoloración.

Transporte

Utilice el material de embalaje original o similar para proteger la unidad de golpes.

Especificaciones principales

Micrófono

Tipo Micrófono condensador de electreto

Respuesta de frecuencia Entre 300 Hz y 10.000 Hz

Directividad Unidireccional Sensibilidad -35 dB ± 3,5 dB *

Relación S/R 60 dB o más

$$ * 0 \mathrm{dB} = 1 \mathrm{V} / \mathrm{Pa} (1 \mathrm{kHz}) $$

Conector de salida

3,5 mm de diámetro

Miniclavija de 3 patillas

Entorno operativo

Temperatura Entre 0 °C y 50 °C (32 °F y 122 °F)

Humedad Entre el 20% y el 80% (sin condensación)

Entorno de almacenamiento

Temperatura Entre -20^ y +60^ (-4^ y +140^)

Humedad Entre el 20% y el 95% (sin condensación)

Requisitos de alimentación y aspectos varios

General

Tensión de la fuente de alimentación Entre 1,5 V y 9 V (Alimentación por enchufe)

Consumo eléctrico 0,5 mA o inferior

Tamaño 132 mm de diámetro ×

60 mm (5 ^1 / _4 pulgadas y

2^3/_8 pulgadas)

(con el soporte)

126 mm de diámetro×

55 mm (5 pulgadas y

2^1/_4 pulgadas)

(sin el soporte)

Peso Aprox. 225 g (7,9 onzas)

(con el soporte)

Aprox. 170 g (6,0 onzas)

(sin el soporte)

Accesorios

Soporte (1)

Tornillos de montaje del micrófono

$$ (\mathrm{B} 2. 6 \times 2 0) (3) $$

Tornillos de montaje del soporte

$$ (\mathrm{BV} 4 \times 2 0) (2) $$

Manual de instrucciones (1)

Libro de garantía (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Nota

Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.

Inspecciones periódicas

En caso de que utilice el dispositivo durante un período de tiempo prolongado, revíselo de manera periódica para utilizarlo con seguridad.

Es posible que parezca que no presenta ningún fallo, pero puede que los componentes se hayan deteriorado con el tiempo, lo cual podría provocar un fallo de funcionamiento o un accidente.

Si desea obtener más información, póngase en contacto con el establecimiento de compra o con un distribuidor Sony autorizado.
