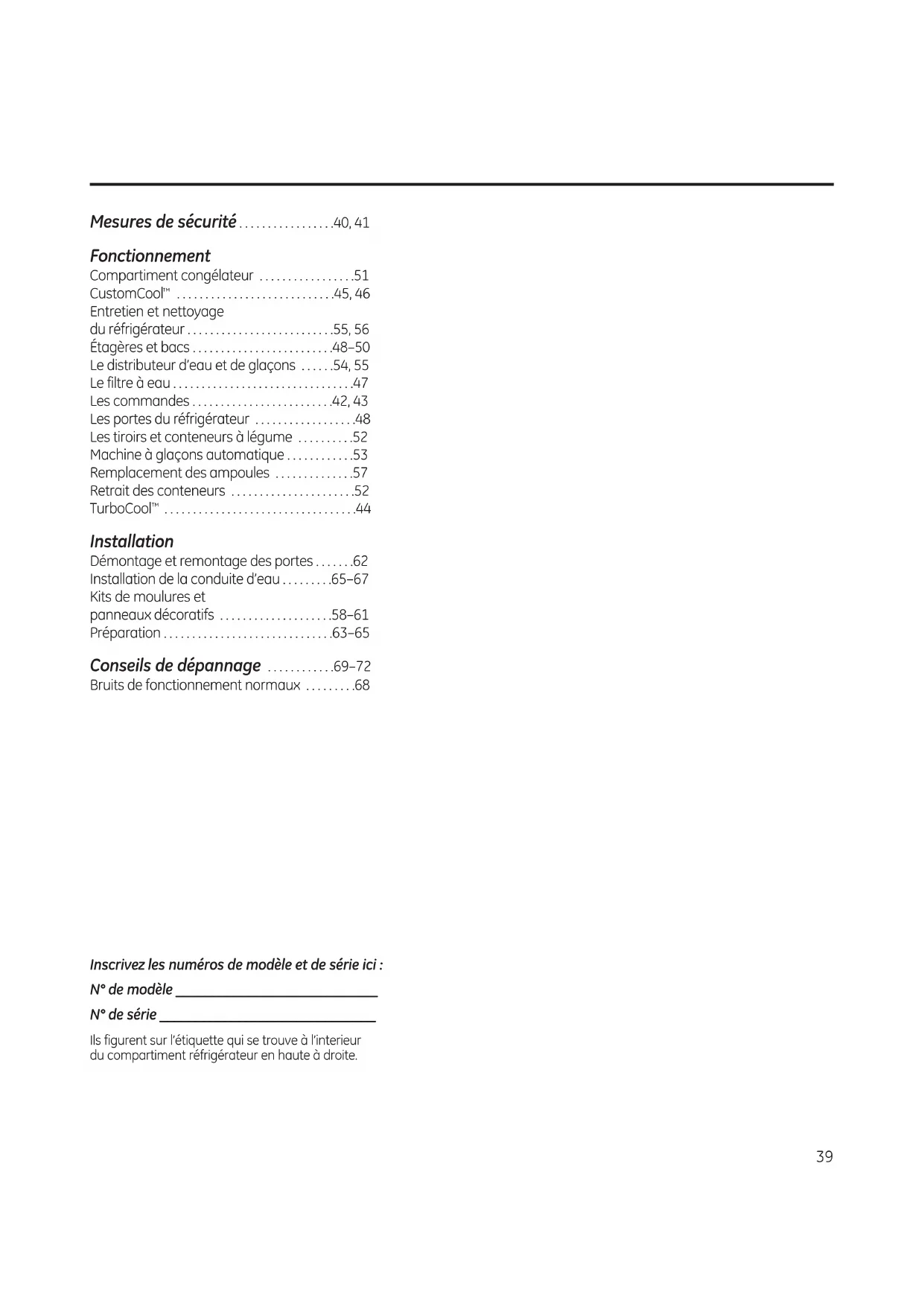

MODE D'EMPLOI RCE24VGBFSS GE
- , 46 Entretien et nettoyage du réfrigérateur p. 55
- , 56 Étagères et bacs p. 48
- –50 Le distributeur d’eau et de glaçons p. 54
- , 55 Le filtre à eau p. 47
- Les commandes p. 42

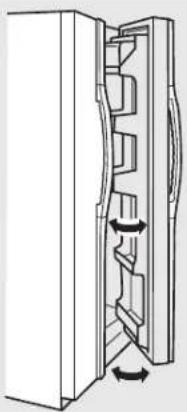

- , 43 Les portes du réfrigérateur p. 48

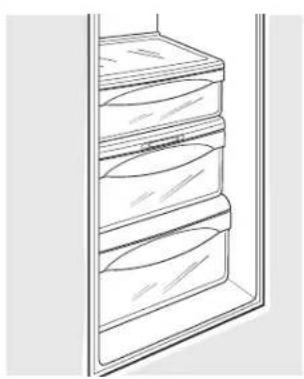

- Les tiroirs et conteneurs à légume p. 52
- Machine à glaçons automatique p. 53
- Remplacement des ampoules p. 57
- Retrait des conteneurs TurboCool p. 52
- Installation Démontage et remontage des portes p. 62
- Installation de la conduite d’eau p. 65
- –67 Kits de moulures et panneaux décoratifs p. 58
- –61 Préparation p. 63
- –65 Conseils de dépannage p. 69
- –72 Bruits de fonctionnement normaux Inscrivez les numéros de modèle et de série ici : N° de modèle ____________________________ N° de série ______________________________ Ils figurent sur l’étiquette qui se trouve à l’interieur du compartiment réfrigérateur en haute à droite.L’enfermement et l’asphyxie des enfants ne sont pas des histoires du passé. Les réfrigérateurs jetés ou abandonnés sont toujours dangereux même s’ils ne doivent rester là que «quelques jours». Si vous vous débarrassez de votre vieux réfrigérateur, suivez les instructions suivantes pour prévenir tout accident. Avant de jeter votre vieux réfrigérateur ou congélateur : Enlevez les portes et jetez-les séparément. Laissez les étagères montées, pour éviter que des enfants puissent facilement monter dans votre réfrigérateur. Réfrigérants Tous les appareils de réfrigération contiennent des réfrigérants qui, conformément aux lois fédérales, doivent être enlevés avant toute élimination de l’appareil. Si vous vous débarrassez de vieux appareils de réfrigération, vérifiez, auprès de la société qui s’occupe de leur élimination, ce que vous devez faire. p. 68
MESURES DE SÉCURITÉ IMPORTANTES. LISEZ D’ABORD TOUTES LES DIRECTIVES. AVERTISSEMENT! N’utilisez cet appareil électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.
Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base, y compris les suivantes.
Vous devez bien installer et placer votre réfrigérateur, conformément aux Instructions de montage avant de l’utiliser. Consultez également la section Comment raccorder au réseau électrique.
Ne permettez jamais aux enfants de grimper, de monter, de se tenir ou de se pendre aux étagères de votre réfrigérateur. Ils peuvent endommager le réfrigérateur et se blesser sérieusement.
Ne touchez jamais les surfaces froides dans le compartiment congélation quand vos mains sont humides ou mouillées. Votre peau peut coller à ces surfaces extrêmement froides.
Ne conservez jamais ou n’utilisez jamais d’essence ou d’autres liquides ou gaz inflammables à proximité de votre réfrigérateur ou de tout autre appareil électroménager. Si votre réfrigérateur est doté d’une machine à glaçons automatique évitez le contact avec les pièces mobiles du mécanisme éjecteur, ou avec l’élément chauffant situé à la partie inférieure de la machine à glaçons. Ne posez pas les doigts ou les mains sur le mécanisme de la machine à glaçons pendant que le réfrigérateur est branché.
Un technicien de service qualifié doit installer la machine à glaçons.
Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités motrices, sensorielles ou mentales réduites ou encore manquant d’expérience et de savoir, à moins qu’elles n’aient reçu des instructions ou qu’elles ne soient correctement supervisées par une personne responsable de leur sécurité.
Veuillez surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Ne laissez jamais vos doigts dans des endroits où ils risquent d’être pincés. L’écartement entre les portes et l’armoire est nécessairement petit. Assurez-vous de fermer les portes si des enfants sont présents.
Débranchez votre réfrigérateur avant de le nettoyer et de le réparer. NOTE : Nous vous recommandons fortement de faire effectuer tout service par un technicien qualifié.
Avant de remplacer une ampoule brûlée, vous devez débrancher votre réfrigérateur pour vous éviter d’entrer en contact avec un filament sous tension (vous pouvez briser une lampe brûlée en essayant de la changer). NOTE : Vous ne couperez pas l’alimentation électrique du circuit de lumière en tournant un ou tous les deux réglages en position 0 (arrêt).
Ne recongelez jamais des aliments congelés qui ont été complètement dégelés.
Nettoyez toujours le contenant CustomCool
après avoir dégelé les aliments.
DANGER! RISQUE D’ENFERMER DES ENFANTS
BONNE MISE AU REBUT DE VOTRE RÉFRIGÉRATEURLe cordon d’alimentation de cet appareil est muni d’une fiche à prise de terre qui se branche sur une prise murale mise à la terre pour réduire au minimum le risque d'électrocution causé par cet appareil. Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour vous assurer que la prise murale est bien mise à la terre. Si vous avez une prise murale non mise à la terre, vous êtes personnellementresponsable et obligé de la faire remplacer par unebonne prise murale mise à la terre. Vous devez toujours brancher votre réfrigérateur à sa propre prise électrique. Le rendement de votre réfrigérateur sera meilleur et vous éviterez ainsi de surcharger les circuits électriques et de surchauffer le câblage de votre maison, avec tous les risques d’incendie connexes. Veuillez consulter la plaque signalétique de votre réfrigérateur pour la tension, la puissance et la fréquence correctes. Si la fiche de votre appareil ne correspond pas à votre prise murale, vous devez monter une nouvelle fiche sur votre appareil. IMPORTANT : Vous devez faire effectuer la pose des nouvelles fiches et nouveaux cordons d’alimentation électrique par un électricien qualifié ou un agent de service. Dans certains pays, la pose de nouvelles fiches et nouveaux cordons d’alimentation électrique n’est autorisée que si elle a été effectuée par un électricien qualifié. Si le cordon d’alimentation est endommagé, vous devez le faire remplacer par un agent de service qualifié pour éviter tout risque de sécurité. Ne débranchez jamais votre réfrigérateur en tirant sur le cordon d’alimentation. Tenez toujours la fiche fermement et enlevez-la de la prise en tirant tout droit. Réparez ou remplacez immédiatement tout cordon d’alimentation effiloché ou endommagé. N’utilisez jamais de cordon fissuré ou usé sur sa longueur ou à l’une de ses extrémités. Pour écarter votre réfrigérateur du mur, faites attention de ne pas écraser ou d’endommager le cordon d’alimentation. Remplacement du cordon d’alimentation Chaque fois que vous désirez remplacer le conducteur d’alimentation de votre réfrigérateur, vous devez le remplacer par un conducteur spécial qui n’est disponible que chez votre revendeur local. Vous devrez payer les frais de remplacement du conducteur d’alimentation si vous l’avez endommagé. Vous devez placer le réfrigérateur dans un endroit où vous avez accès à la prise.
Assurez-vous qu’unebonne mise à la terreexiste avant d’utiliserFiche avec miseà la terre NOTES SUR LE CONFINEMENT FLUORE DES GAZ FLUORES
Contient des gaz fluorés à effets de serre couverts par le protocole de Kyoto. Gaz: R134a (HFC-134a), PRG (Potentiel de réchauffement global)= 1300 Scellé hermétiquement. LA QUANTITE DE GAZ R134a DANS CE PRODUIT : 0,127–0,184 kg42 Les commandes de température – Profile modèles. NOTE : Le réfrigérateur est livré avec un film protecteur sur les commandes de températures. Si le film n'a pas été retiré pendant l'installation, retirez-le maintenant. Les commandes de températures sont préréglées en usine à 3°C (37°F) pour le compartiment réfrigérateur et à -18°C (0°F) pour le compartiment congélateur. Veuillez attendre 24 heures pour que la température se stabilise au préréglage recommandé. Les températures du réfrigérateur peuvent être réglées entre 1 et 8°C (34 et 46°F) et les températures du congélateur peuvent être réglées entre -21 et -13°C (-6 et +8°F). Pour modifier la température du réfrigérateur : Modèles avec affichage LCD : Accès par : Home (Accueil) > Refrigerator (Réfrigérateur) Activez en : Utilisant des flèches pour sélectionner la température désirée. Vous devez appuyer sur la touche ENTER (Entrée) pour entrer une nouvelle température. Pour modifier la température du congélateur : Accès par : Home (Accueil) > Freezer (Congélateur) Activez en : Utilisant les flèches pour sélectionner la température désirée. Vous devez appuyer sur la touche ENTER (Entrée) pour entrer une nouvelle température. Une fois la température souhaitée réglée, le système revient à l'écran d'accueil HOME et affiche, pendant quelques secondes, les températures fixées en dessous de l'affichage de la température actuelle. Plusieurs ajustements peuvent être nécessaires. Chaque fois que vous ajustez les commandes, attendez 24 heures pour que le réfrigérateur atteigne la température que vous avez sélectionnée. Modèles sans affichage LCD : Pour modifier la température, appuyez sur la touche FREEZER TEMP/FRIDGE TEMP (Température du Congélateur/ Température du Réfrigérateur) puis relâchez-la. Le voyant SET (fixée) s'allumera et l'écran affichera la température fixée. Pour modifier la température, appuyez brièvement sur la touche ou jusqu’à ce que la température désirée apparaisse. Une fois la température souhaitée réglée, l’affichage revient à la température actuelle du réfrigérateur et du congélateur après 5 secondes. Plusieurs réglages peuvent être nécessaires. Chaque fois que vous réglez la température, attendez 24 heures pour que le réfrigérateur atteigne la température que vous avez sélectionnée. Les commandes de températures peuvent afficher les températures SET (fixées) ainsi que les température réelles à l'intérieur du réfrigérateur et du congélateur. La température actuelle peut légèrement varier de la températur SET (fixée) suivant les conditions d'utilisation et de fonctionnement. Eteindre le système de refroidissement : Modèles avec affichage LCD : En éteignant le système de refroidissement (cooling system OFF), le refroidissement est arrêté dans le congélateur et le réfrigérateur mais l'alimentation électrique du réfrigérateur n'est pas coupée.. Modèles avec affichage LCD : Accès par : Home (Accueil) > Options > Information and Settings (Informations et réglages) > Cooling System Off (Eteindre le système de refroidissement) Pour rallumer le système de refroidissement, appuyez sur l'écran tactile et appuyez sur la touche ON (activé). Activez en : Appuyant sur la touche ENTER. Modèles sans affichage LCD : Appuyez puis relâchez la touche FREEZER TEMP/FRIDGE TEMP (température du congélateur / température du réfrigérateur). Appuyez sur pour régler la température du congélateur à 5. L'écran affichera OFF (éteint). Pour rallumer l'appareil, appuyez sur la touche FREEZER TEMP/FRIDGE TEMP. Appuyez sur la touche pour régler le congélateur et le réfrigérateur aux températures préréglées de -18°C (0°F) pour le congélateur et 3°C (37°F) pour le réfrigérateur. Lorsque l'appareil est rallumé, la température prendra 24 heures à se stabiliser. Modèles avec affichage LCD : Unités Les modèles à affichage LCD sortent de l'usine avec les unités Anglaises par défaut. Pour passer aux unités Métriques, sélectionnez : Home (Accueil)>Options>Information and Settings (Information et Réglages)>Settings (Réglages)>Units (Unités) – Metric (Métriques)/English (Anglo-saxonnes)>Metric (Métriques). Pour revenir aux unités anglo-saxonnes, répétez les étapes précédentes en sélectionnant Anglo-saxonnes à la dernière étape. REMARQUE : L’écran d’aide affiche les réglages par défaut pour les clients américains et canadiens. Si vous avez besoin de pièces de rechange, contactez votre distributeur local. Modèles avec affichage LCDModèles sans affichage LCD Toutes les options ne sont pas disponibles sur tous les modèles. Les commandes de votre appareil se présenteront ainsi :

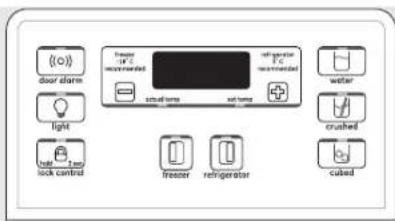

Modèles sans affichage LCD43 Les commandes de température – GE, Monogram modèles. Les commandes de température sont préréglées en usine sur 5 pour les compartiments réfrigérateur et congélateur pour les Commandes de la Valeur de Réglage ou sur 3 / -18°C pour les Commandes de Température Réelle. Pour régler la température de la valeur de réglage, appuyez sur le bouton WARMER (plus chaud) ou COLDER (plus froid) sur le côté congélateur ou réfrigérateur. Le voyant de la valeur de réglage s’allume. Appuyez sur WARMER ou sur COLDER jusqu’à obtenir la valeur souhaitée. Pour ajuster la température « Temp Réelle », appuyez d’abord sur le bouton Réfrigérateur ou Congélateur . Puis, appuyez sur les boutons ou (ou ou ) pour augmenter ou diminuer la température jusqu’au réglage souhaité. Répétez la procédure pour l’autre compartiment. Vous aurez peut-être besoin d’ajuster plusieurs fois. Chaque fois que vous ajustez les réglages, attendez 24 heures après chaque ajustement que le réfrigérateur atteigne le réglage choisi. Le placement d’une ou des deux commandes sur 0 (Arrêt) arrête le refroidissement à la fois dans les compartiments du réfrigérateur et du congélateur mais ne coupe pas l’alimentation électrique du réfrigérateur. Le réglage de la température varie selon vos préférences personnelles, votre usage et vos conditions de fonctionnement et peut nécessiter plus d’un ajustement. REMARQUE : Le réfrigérateur est expédié avec une pellicule de protection couvrant les commandes de température. Si cette pellicule n’a pas été retirée au cours de l’installation faites-le maintenant. Votre réfrigérateur est conçu pour fonctionner dans les températures ambiantes indiquées par sa Classe de température qui est marquée sur sa plaque signalétique. Classe de Symbole Température ambiante température Maximale Minimale Tempérée– Étendue SN 32 °C 10 °C Tempérée N 32 °C 16 °C Subtropicale ST 38 °C 16 °C Tropicale T 43 °C 16 °C REMARQUE : La température interne peut être influencée par des facteurs tels que l’emplacement du réfrigérateur, la température ambiante et la fréquence des ouvertures de porte. Ajustez les boutons de réglage de température de manière à compenser l’action de ces facteurs. L’appareil est équipé de l’une des commandes de température ci-après : Limites de température ambiante dans la pièce. Commandes de température intérieures Commandes extérieures Modèles GE Commande de la Valeur de Réglage Commande de température réelle44 Au sujet de TurboCool.
Fonctionnement La commande TurboCool accélère le refroidissement du compartiment réfrigérateur afin de refroidir plus rapidement les aliments. Utilisez TurboCool quand vous ajoutez une grande quantité d’aliments dans le compartiment réfrigérateur, quand vous mettez de côté des aliments après les avoir laissés reposer à la température de la pièce ou quand vous mettez de côté des restes d’aliments chauds. Vous pouvez également l’utiliser après que le réfrigérateur soit resté débranché pendant une période prolongée. Une fois activé, le compresseur se met immédiatement en route et les ventilateurs se mettent en marche et s’arrêtent à haute vitesse pendant huit heures, en suivant leur cycle. Le compresseur continue à marcher jusqu’à ce que le compartiment réfrigérateur se refroidisse à environ 1 °C (34 °F), puis il se met en marche et s’arrête selon son propre cycle pour maintenir cette température. Après 8 heures ou si vous pressez à nouveau sur le bouton TurboCool, le compartiment réfrigérateur revient à son réglage original. Utilisation Modèles avec affichage LCD : Accès par : Home (Accueil) > Options > Refrigerator Options (Réfrigérateur Options) > TurboCool Activez en : Appuyant sur ON (activé). Désactivez en : Appuyant sur OFF (désactivé). Modèles sans affichage LCD : Appuyez sur la touche SET FEATURES (Différents réglages). L'écran de la température du réfrigérateur affichera TurboCool et/ou TC. Appuyez sur ON/OFF (activé/désactivé). Modèles avec Commandes Internes : Appuyez sur la touche TurboCool. Appuyez sur la touche TurboCool s'allume. Quand le TurboCool est terminé, le voyant lumineux TurboCool s'éteint. Quand le TurboCool est terminé, le compartiment réfrigérateur revient à son réglage d'origine. REMARQUES : La température du réfrigérateur ne peut être modifiée pendant un cycle TurboCool. La température du congélateur n'est pas affectée pendant le TurboCool. Lorsque vous ouvrez la porte du réfrigérateur pendant un cycle TurboCool, les ventilateurs continuent à fonctionner si leur cycle le demande. Les types de réglages (touche SET FEATURES) ClimateKeeper2.

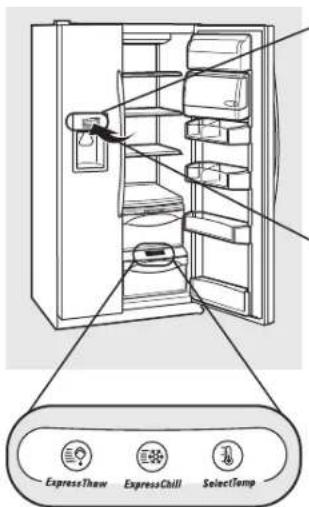

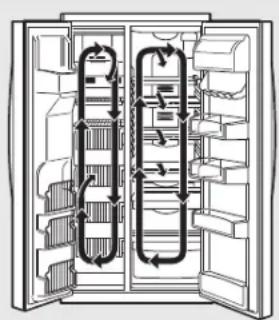

(sur certains modèles) Fonctionnement Le ClimateKeeper2
est le système de réfrigération le plus évolué du secteur, offrant des performances optimales en termes de température et d'humidité afin de maintenir la fraîcheur des aliments du jardin plus longtemps et de réduire les brûlures de congélation, tout en garantissant une efficacité. Le système ClimateKeeper2 est équipé de deux évaporateurs – un pour le réfrigérateur et un pour le congélateur. L'appareil est ainsi équipé de deux systèmes de refroidissement séparé. Le flux d'air est ainsi séparé entre les aliments frais et le compartiment congélateur pendant le cycle de refroidissement normal.* Ceci permet d'avoir un taux d'humidité beaucoup plus élevé dans le compartiment de réfrigération que dans un système classique,** permettant aux aliments de conserver plus longtemps leur taux d'humidité et leur fraîcheur. Les aliments sensibles à l'humidité ambiante tels que les fruits frais, les salades, le riz, etc. peuvent maintenant être stockés sur des clayettes ouvertes sans perte d'humidité excessive. A cause du taux d'humidité plus important dans le réfrigérateur, la présence de légers brouillards ou de condensation dans le compartiment de réfrigération est possible. C'est un phénomène normal dont l'apparition dépend des différ entes quantités d'aliments et des conditions environnementales. Si nécessaire, essuyez avec un chiffon sec. Les flux d'air séparés minimisent le mélange d'air entre les deux compartiments, réduisent le transfert d'odeurs des aliments frais et permettent d'améliorer le goût des glaçons. Le système ClimateKeeper2 permet également de réduire le nombre de cycle de dégivrage de l'évaporateur du congélateur réduisant ainsi les brûlures de congélation. *l'air du congélateur est utilisé dans le cycle CustomCool feature. **Les essais démontrent un niveau d'humidité plus élevé dans la partie Aliment Frais dans les réfrigérateurs équipés du ClimateKeeper2 comparés aux appareils classiques. Cette touche est utilisée pour sélectionner les réglages suivants : TurboCool™, Glaçons Rapides, Alarmede Porte et Filtre à Eau. En appuyant sur SET FEATURES plusieurs fois, vous faites défiler les différents réglages puis sortez de ce mode. Si vous n'appuyez sur aucune touche, l'affichage sort de ce mode automatiquement et affiche les réglages actuels45 CustomCool
. (sur certains modèles) Videz le bac. Placez le plateau Chill/Thaw (refroidissement/décongélation) dans le bac. Placez les aliments sur le plateau et fermez complètement le bac. Modèles avec affichage LCD : Accès par : Home (Accueil) > Options > Refrigerator Options (Réfrigérateur Options) > Bac CustomCool Modèles sans affichage LCD : Choisissez une des touches ExpressThaw
(sélection de température). L'écran et le voyant lumineux SET s'allument. Appuyez sur la touche jusqu'à ce que le voyant lumineux apparaisse à côté du réglage souhaité. Utilisez le tableau suivant pour déterminer le meilleur réglage à utiliser. ExpressChill peut être réglé à 15, 30 ou 45 minutes. Le réglage par défaut est de 15 minutes. Pour arrêter une fonction avant la fin du cycle : Pour les modèles avec affichage LCD : Allez dans le menu correspondant à cette fonction et appuyez sur la touche OFF (inactivé). Pour les modèles sans affichage LCD : Appuyez sur la touche correspondant à cette fonction jusqu'à ce qu'aucune option ne soit sélectionnée et que l'écran s'éteigne. Pendant le cycle Expr essThaw et ExpressChill, l'écran des commandes affiche le temps de cycle restant (sur certains modèles). A la fin du cycle ExpressThaw, le réglage du bac revient automatiquement au réglage MEAT (Viande) à 0°C (32°F) pour favoriser la conservation des aliments décongelés jusqu'à leur utilisation. La température affichée du bac CustomCool peut varier légèrement de la température SET (fixée) suivant les conditions d'utilisation et de fonctionnement. REMARQUE : Pour des raisons de sécurité des aliments, il est recommandé d'envelopper les aliments dans un emballage en plastique lors de l'utilisation du cycle ExpressThaw. Cette précaution minimise l'écoulement des jus de viande et améliore la décongélation. Le dispositif CustomCool
est utilisé pour refroidir rapidement les aliments, les décongeler ou pour maintenir le bac à une température donnée. Le dispositif comporte un système de registres, un ventilateur, une thermistance et un réchauffeur. Le bac est scellé hermétiquement afin d'empêcher les variations de température dans le reste du réfrigérateur. Les commandes pour ce système sont situées sur le distributeur avec les commandes de température. Comment l’utiliser ExpressThaw

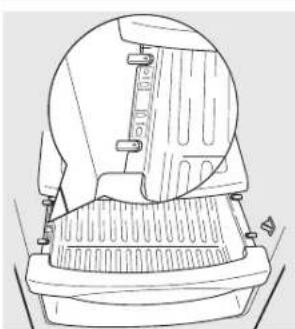

(décongélation rapide) Retrait : Tirez le bac jusqu’à sa position d’arrêt. Faites tourner les quatre verrous jusqu'à leur position déverrouillée. Soulevez l'avant du bac puis faites le sortir en tirant. Remise en place : Assurez-vous que les quatre verrous soient en position de déverrouillage. Placez les côtés du tiroir dans les supports du tiroir en vous assurant que les verrous soient positionnés sur les encoches du tiroir. Fermez les verrous en les faisant tourner en position de verrouillage. Retrait et Remise en Place du Bac ExpressChill
(refroidissement rapide) Modèles avec affichage LCD seulementModèles sans affichage LCD seulement Comment il fonctionne REFRIGERATOR OPTIONSBACKBEVERAGECENTERCUSTOM COOLPANTURBOCOOLModèles avec affichage LCD seulementOU46 Au sujet de CustomCool
. (sur certains modèles) Tableau CustomCool
REMARQUE : les résultats peuvent varier en fonction de l’emballage, de la température initiale et les particularités des autres aliments. 0,25 kg (4 heures) Pavés de viande hachée (0,25 kg) Filet mignon emballé individuellement (0,25 kg) 0,50 kg (8 heures) Poitrines de poulet (0,5 kg) Boeuf haché (0,5 kg) Bifteck (0,5 kg) 1,0 kg (10 heures) Poitrines de poulet (1,0 kg) Boeuf haché (1,0 kg) Bifteck (1,0 kg) 1,50 kg (12 heures) Poitrines de poulet (1,50 kg) Boeuf haché (1,50 kg) Bifteck (1,50 kg) 15 Minutes 1 canette de boisson (355 ml) 2 petites boîtes de jus (175–240 ml chacune) 30 Minutes 2 à 6 canettes de boisson (355 ml chacune) 2 bouteilles en plastique de 590 ml de boisson 4 à 6 petites boîtes de jus (175–240 ml chacune) 3 emballage de jus à feuille métallique Vin (bouteille de 750 ml) 45 Minutes 2 litre bouteille de boisson 1,9 litres de jus 1 paquet de gélatine Réglage pour agrumes (6 °C) Oranges, citrons, limes, ananas, melons Haricots, concombres, tomates, poivrons, aubergines, courge Réglage pour fruits et légumes (1 °C) Fraises, framboises, kiwi, poires, cerises, mûres, raisins, prunes, nectarines, pommes Asperges, brocoli, maïs, champignons, épinard, chou-fleur, chou frisé, échalottes, betteraves, oignons Réglage pour les viandes (–1 °C) Viande, volaille et poisson crus Certains modèles CustomCool sont équipés d'un refroidisseur à boissons. Ce refroidisseur est conçu pour stocker des boissons à des températures plus basses. Choisissez cette fonction si vous aimez avoir des boissons très fraîches à portée de main. Accès par : Home (Accueil) > Options > Refrigerator Options (Réfrigérateur Options) > Beverage Center (Refroidisseur à boissons) Activez en : Appuyant sur ON (activé). Désactivez en : Appuyant sur OFF (désactivé). Mode d'emploi du refroidisseur de boissons (modèles à affichage LCD seulement) Retrait : Retirez d'abord le bac à produits laitiers. En tenant la partie inférieure du bac à produits laitiers, soulevez sa partie avant vers le haut, puis tirez vers le haut pour le retirer. En tenant le côté droit et le côté gauche du refroidisseur à boissons, soulevez vers le haut puis retirez-le. Laissez l'adaptateur en place. Remise en place : Engagez la partie arrière du refroidisseur à boissons dans les supports moulés de l'adaptateur. Poussez ensuite les deux côtés du refroidisseur à boissons dans ces supports. Le refroidisseur à boisson se verrouillera en place. Remettre le bac à produits laitiers. Retrait et mise en place du refroidisseur de boissons (modèles à affichage LCD seulement) Bac à produitslaitiersRefroidisseurà boissonsAdaptateurLe filtre à eau. Cartouche du filtre à eau La cartouche du filtre à eau se trouve dans le coin droit arrière supérieur du compartiment réfrigérateur. Quand remplacer le filtre Modèles avec affichage LCD : Un écran à affichage instantané apparaîtra sur l'écran LCD pour vous rappeler de changer le filtre à eau. Vous pouvez vérifier manuellement l'état du filtre à eau. Accès par : Home (Accueil) > Options > Dispenser Options (Options du distributeur) > Reset Water Filter (Réinitialiser le Filtre à Eau) Modèles sans affichage LCD / avec commandes externes : Un voyant est situé sur le pour indiquer le remplacement de la cartouche du filtre à eau. Ce voyant devient orange pour vous avertir de remplacer bientôt le filtre. Vous devez remplacer la cartouche de filtre quand la lumière de l’indicateur devient rouge ou quand le débit de l’eau qui va au distibuteur d’eau ou au distributeur de glace diminue. Retrait de la Cartouche du Filtre Si vous remplacez la cartouche, retirez d'abord l'ancienne cartouche en la tournant doucement vers la gauche. Ne tirez pas la cartouche vers le bas. Une petite quantité d'eau peut s'écouler. Installation de la cartouche du filtre Un adaptateur est fixé sur le haut de la nouvelle cartouche du filtre. L'adaptateur doit être retiré avant d'installer la cartouche. Pour retirer l'adaptateur, tournez-le vers la gauche d’1/4 de tour

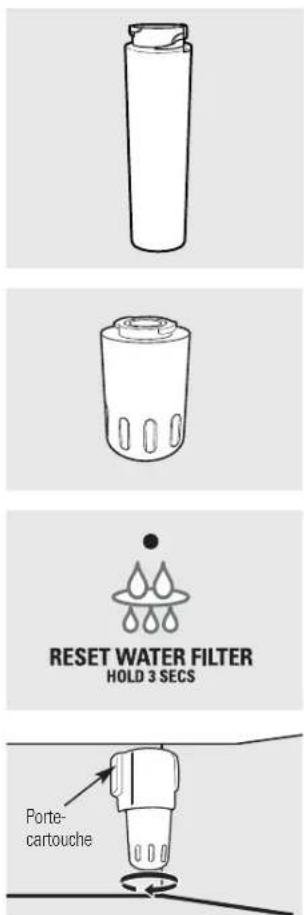

Remplissez la cartouche de remplacement d’eau du robinet immédiatement après l’installation afin de permettre un meilleur débit du distributeur. Alignez la flèche sur la cartouche avec le porte cartouche . Placez le haut de la nouvelle cartouche à l’intérieur du support. Ne l’enfoncez pas dans le porte-cartouche. Tournez la cartouche lentement vers la droite jusqu’au point où la cartouche s’arrête. NE SERREZ PAS TROP FORT. Lorsque vous la tournez, elle se lève en position automatiquement. La cartouche tourne d’environ 1/2 de tour. Faites couler l’eau du distributeur pendant 3 minutes afin de dégager le système et empêcher l’éclaboussage. Modèles avec affichage LCD : Appuyez sur le bouton FILTER REPLACED (Filtre remplacé) pour confirmer le remplacement. Modèles sans affichage LCD : Appuyez sur la touche SET FEATURES jusqu'à ce que le voyant REPLACE WATER FILTER (remplacement du filtre à eau) soit allumé. Appuyez sur la touche ON/OFF pendant 3 secondes en la maintenant. WATER FILTER IS RESET (le filtre à eau est réinitialisé) s'affichera à l'écran
REMARQUE : Une cartouche de rechange qui vient d’être installée peut faire éclabousser l’eau sortant du distributeur. Bouchon de dérivation du filtre Il faut utiliser le bouchon de dérivation du filtre lorsqu’une cartouche de remplacement n’est pas disponible. Le distributeur et la machine à glaçons ne peuvent pas fonctionner sans le filtre ou sans le bouchon de dérivation du filtre. Filtres de rechange : Pour commander des cartouches supplémentaires, appelez votre distributeur régional. Insérez le dessus de la cartouche dans le porte-cartouche et tourne- la lentement vers la droite. Porte- cartouche
Étagères et bacs. Bacs de porte de réfrigérateur et bacs basculants de porte de congélateur Grands bacs Vous pouvez régler les plus grands bacs de porte de réfrigérateur et les bacs basculants de porte de congélateur. Retrait : Soulevez l’avant du bac tout droit vers le haut, puis soulevez et enlevez. Remise en place ou changement de place : Engagez l’arrière du bac dans les supports moulés de la porte. Puis poussez vers le bas l’avant du bac. Le bac se fixe en place. Petits bacs Enlèvement : Soulevez l’avant du bac droit vers le haut, puis enlevez. Remise en place : Placez le bac au dessus des soutiens moulés rectangulaires de la porte. Puis faites glisser le bac vers le bas dans le support pour le fixer en place. L’ergot aide à empêcher que de petits articles placés sur la clayette de la porte se renversent, coulent ou glissent. Mettez un doigt de chaque côté de l’ergot près de l’arrière et faites bouger la clayette vers l’avant ou vers l’arrière selon vos besoins. Les caractéristiques ne sont pas toutes disponibles sur tous les modèles. Bac de porte de réfrigérateur Bac basculant de porte de congélateur L’ergot Dispositif de retenue de bouteille Les dispositifs de retenue de bouteille sont réglables et empêchent les articles d’une grande hauteur de basculer. Retrait : Soulevez l’avant du dispositif de retenue tout droit vers le haut, puis soulevez-le vers le haut. Pour remettre en place ou changer de place : Engagez l’arrière du dispositif de retenue de bouteille dans les supports moulés de la porte. Poussez ensuite l’avant du dispositif vers le bas. Dispositif de retenue de bouteille Les portes du réfrigérateur. Portes du réfrigérateur Les portes de votre réfrigérateur ne sont pas tout à fait comme celles dont vous avez l’habitude. Un système spécial d’ouverture/ fermeture assure que les portes ferment complètement et hermétiquement. Lorsque vous ouvrirez et fermerez les portes, vous remarquerez qu’elles sont munies d’une position d’arrêt. Si vous ouvrez la porte au-delà de cette position d’arrêt, elle restera ouverte afin de vous permettre de ranger et de prendre vos aliments plus facilement. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement. L’impression de résistance que vous ressentez à la position d’arrêt diminue lorsque des aliments sont rangés dans la porte. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement. Au delà de cette position d’arrêt la porte restera ouverte.Ce support peut contenir jusqu’à 5 canettes. Le support est accroché aux côtés du bac à produits laitiers. Pour enlever : Videz le support. En tenant la partie inférieure du bac à produits laitiers, soulevez sa partie avant en ligne droite, puis tirez vers le haut et l’extérieur. Pour dégager le support du bac à produits laitiers, tirez sur les tiges latérales du support pour les retirer des trous situés sur les côtés du bac. Pour replacer : Accrochez le support aux côtés du bac. Engagez la partie arrière du bac dans les supports moulés de la porte. Poussez ensuite la partie avant du bac vers le bas. Le bac se verrouillera en place.
Vous pouvez diviser en deux cette étagère et faire coulisser sa partie avant sous sa partie arrière pour ranger des articles de haute taille sur la étagères du dessous. Vous pouvez enlever cette clayette et la remettre en place ou la placer comme une étagère coulissante anti-déversement. Dans certains modèles, vous ne pouvez pas utiliser cette étagère dans la position la plus basse. Étagère coulissante anti-déversement Grâce à l’étagère coulissante anti-déversement, vous pouvez atteindre des articles placés derrière d’autres. Ses bords spéciaux sont conçus pour empêcher tout déversement vers les étagères inférieures. Retrait : Faites glisser l’étagère vers l’extérieur jusqu’à ce qu’elle atteigne sa butée, puis appuyez vers le bas sur le taquet et faites glisser l’étagère tout droit vers l’extérieur. Remise en place ou changement de place : Alignez l’étagère avec les supports et faites glisser en position. L’étagère peut être repositionnée lorsque la porte est ouverte à 90° ou plus. Pour ce faire, faites glisser l’étagère au-delà des butées et inclinez-la vers le bas. Faites-la glisser vers le bas à la position désirée, alignez-la avec les supports et glissez-la en position. Prenez soin de pousser l’étagère jusqu’au fond pour refermer la porte. Appuyez sur le taquet et tirez l’étagère vers l’avant pour l’enlever Panier mobile à breuvage Le panier à breuvage est conçu pour contenir une bouteille de côté. Vous pouvez le fixer à n’importe quelle étagère coulissante. Installation : Alignez la partie large des fentes au sommer du panier aux taquets qui se trouvent sous la étagère. Faites coulisser ensuite le panier pour le fixer en position.

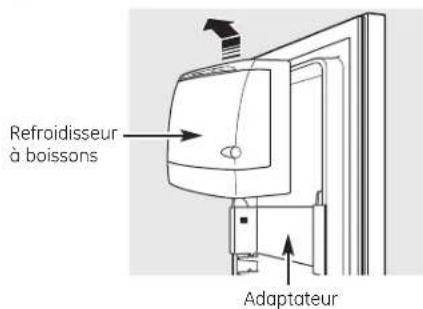

Support de boissons (sur certains modèles)Étagères et bacs.

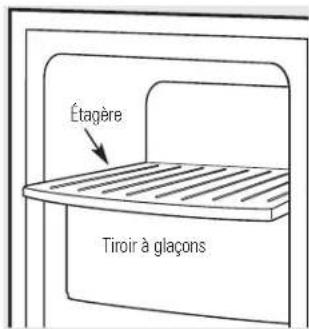

Étagères de congélateur coulissantes Pour enlever, faites glisser jusqu’à la position d’arrêt, soulevez l’avant au delà de la position d’arrêt et faites sortir en glissant. Prenez soin de pousser les clayettes jusqu’au fond pour refermer la porte. Paniers du bas du congélateur Pour enlever, repousser le panier complètement vers l’arrière du congélateur. Soulevez-le jusqu’à ce que les broches arrière soient dégagées. Soulevez le panier au complet et retirez-le. Vous pouvez utiliser le diviseur pour organiser la disposition de vos paquets d’aliments. Pour les gros paquets, repliez simplement le diviseur vers le bas. Prenez soin de pousser les paniers jusqu’au fond pour refermer la porte.
AVERTISSEMENT : Une mauvaise performance
peut survenir si les paniers du congélateur ne sont pas utilisés. Le stockage d’articles dans le congélateur sans utiliser les paniers peut conduire à une mauvaise performance de température à cause des blocages du débit d’air dans le compartiment du congélateur. Les caractéristiques ne sont pas toutes disponibles sur tous les modèles. Paniers du congélateur Pour enlever, faites-les sortir en glissant jusqu’à la position d’arrêt, soulevez l’avant au-delà de la position d’arrêt et faites sortir en glissant. Prenez soin de pousser les paniers jusqu’au fond pour refermer la porte.
AVERTISSEMENT : Une mauvaise performance
peut survenir si les paniers du congélateur ne sont pas utilisés. Le stockage d’articles dans le congélateur sans utiliser les paniers peut conduire à une mauvaise performance de température à cause des blocages du débit d’air dans le compartiment du congélateur. Diviseur Clayettes de congélateur fixes Il existe deux types de clayettes fixes : Pour enlever ce type de clayette : Soulevez la clayette par le côté gauche. Faites-la sortir. Pour enlever ce type de clayette : Soulevez le côté gauche de la clayette et faites-le glisser vers la gauche au centre des supports de la clayette. Soulevez le côté droit de la clayette puis sortez-le des supports de la clayette.Ce réfrigérateur/congélateur comporte une classification “Quatre Étoiles” . La performance d’un congélateur est classée par une classification d’étoiles, comme défini par l’ISO 15502 LES NORMES ET LE RÉCAPITULATIF SONT PRÉCISÉS CI-DESSOUS : Chargement du compartiment congélation Rangez vos aliment de manière à laisser au moins 15 mm d’espace libre entre les empilements de paquets et entre 15 mm et 25 mm entre le haut des empilements et toute étagère ou panier situé au-dessus d’eux. Vous pouvez laisser dépasser les paquets de nourriture de l’avant des étagères, mais vous devez les écarter de 15 mm des portes. Vous ne devez pas placer vos aliments à congeler en contact direct avec les aliments frais. Si vous devez congeler des aliments chaque jour, vous devez peut-être réduire la quantité d’aliments à congeler. Si vous devez congeler une grande quantité d’aliments, réglez la commande du congélateur à sa température la plus basse. Une fois les aliments congelés, réglez à nouveau la commande du congélateur à sa température normale. Vous congèlerez plus facilement les aliments en les mettant sur les trois étagères du milieu du compartiment congélation et plus difficilement en les mettant dans les balconnets de porte du congélateur. Ne conservez jamais d’aliments rapidement congelés commercialement plus longtemps que le temps recommandé par les producteurs d’aliments. Si vous coupez l’alimentation électrique de votre réfrigérateur pendant une longue durée, ou si le système de réfrigération tombe en panne, n’ouvrez les portes qu’en cas de nécessité absolue. Si vous devez le faire, refermez-les le plus rapidement possible de manière à conserver congelés vos aliments le plus longtemps possible. Les étagères de stockage de porte du compartiment congélation portant une étiquette avec deux étoiles ne conviennent qu’au rangement d’aliments déjà congelés. Vous ne devez jamais stocker de boissons gazeuses dans le compartiment congélateur. Compartiment congélateur. CODE

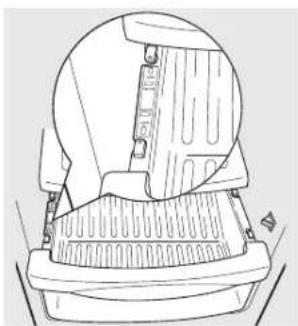

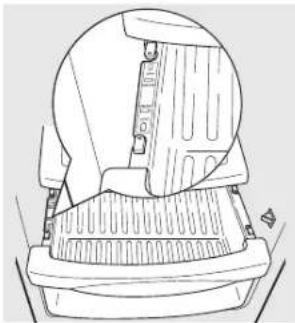

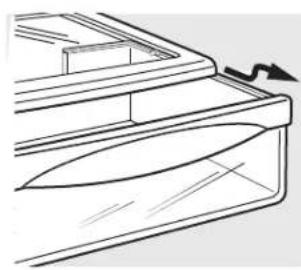

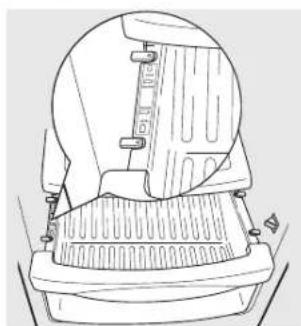

Performance du congélateur52 Retrait des conteneurs. Les caractéristiques ne sont pas toutes disponibles sur tous les modèles. Les tiroirs et conteneurs à légume. Les caractéristiques ne sont pas toutes disponibles sur tous les modèles. Conteneurs à fruits et légumes Si une quantité d’eau excessive s’accumule dans le fond des tiroirs, essuyez-les. Sur certains modèles, le tiroir inférieur est muni d’un couvercle qui glisse vers l’arrière lorsque le tiroir est ouvert. Ceci permet un plein accès au tiroir. Lorsque le tiroir est fermé, le couvercle glisse vers l’avant pour retourner à sa position initiale. Conteneurs avec humidité variable Faites glisser la commande à fond vers le réglage (haut) pour fournir un degré d’humidité élevé recommandé pour la plupart des légumes. Réglez la commande à fond vers le réglage (bas) pour fournir un degré d’humidité plus bas recommandé pour la plupart des fruits. Conteneur à viande transformable Le conteneur à viande transformable possède sa propre arrivée d’air froid pour permettre à un courant d’air froid en provenance du compartiment congélateur d’entrer dans le conteneur. Le réglage de temperature variable contrôle la circulation d’air en provenance du régulateur Climate Keeper.
Réglez la temperature à la position (froid maximum) pour conserver des viandes fraiches. Réglez la temperature à la position (froid) pour ramener le contenant à une temperature normale de refrigeration et l’utiliser comme espace supplémentaire pour les legumes. Cela coupe l’entrée d’air froid. Vous pouvez choisir une température intermédiaire entre ces deux extrêmes. Vous pouvez facilement enlever les bac à légumes supérieurs en les tirant droit et en les soulevant au dessus de leur position d’arrêt. Si la porte vous empêche d’enlever les tiroirs, essayez d’abord d’enlever les bacs à porte. Si la porte n’offre pas assez d’espace libre, vous devez rouler le réfrigérateur vers l’avant jusqu’à ce que la porte s’ouvre suffisamment pour vous permettre d’enlever les tiroirs. Parfois, pour faire sortir le réfrigérateur, vous devez le faire aller vers la gauche ou vers la droite en le roulant. Pour enlever le bac à légumes inférieur : Tirez le tiroir en position d’arrêt. Faites tourner les quatre verrous en position de déverrouillage. Faites sortir le tiroir en soulevant son avant et en tirant vers vous. Pour replacer le bac à légumes inférieur : Assurez-vous que les quatre verrous soient en position de déverrouillage. Placez les côtés du tiroir dans les soutiens de tiroir, en vous assurant que les verrous soient sur les fentes du tiroir. Verrouillez les quatre verrous en les tournant en position de verrouillage. Enlèvement des contenantsMachine à glaçons automatique. Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons. La machine à glaçons produira environ 7 glaçons par cycle–soit environ 100–130 glaçons toutes les 24 heures–selon la température du congélateur, la température ambiante, la fréquence d’ouverture des portes et d’autres conditions d’utilisation. Pour avoir accès à la machine à glaçons : Faire sortir l’étagère au-dessus du tiroir à glace en la tirant tout droit. S’assurer toujours de remettre l’étagère en place. Si vous mettez votre réfrigérateur en marche avant que la machine à glaçons ne soit alimentée en eau, mettez l’interrupteur d’alimentation à la position O. Lorsque la conduite d’eau est raccordée au réfrigérateur, mettez l’interrupteur d’alimentation à la position l. Vous entendrez un bourdonnement chaque fois que la machine à glaçons se remplit d’eau. La machine à glaçons se remplit d’eau lorsqu’elle atteint le point de –10 °C. Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons. Jetez les premiers lots de glaçons afin d’éliminer les impuretés provenant de la conduite d’eau. Assurez-vous que rien ne gêne le mouvement du bras régulateur. Si le bac à glaçons est plein jusqu’au niveau du bras régulateur, la machine à glaçons s’arrêt de produire des glaçons. Il est normal que plusieurs glaçons soient collés entre eux. Lorsque vous n’utilisez pas souvent de glaçons, les vieux glaçons perdent leur transparence, prennent un goût désagréable, et diminuent de taille. Si des glaçons se coincent dans la machine à glaçons, la lumière verte se met à clignoter. Pour corriger cette situation, mettez l’interrupteur à la position O et enlevez les glaçons. Remettez l’interrupteur à la position l pour remettre en marche la machine à glaçons. Après l’avoir remise en marche, vous devrez attendre environ 45 minutes avant que la machine à glaçons se remette à fonctionner. REMARQUE : Dans les maisons où la pression de l’eau est plus faible que la normale, vous entendrez la machine à glaçon se remettre en marche à plusieurs reprises pour fabriquer un lot de glaçons.

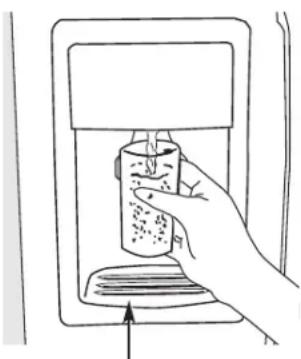

Branchez uniquement à une alimentation d’eau potable. Un technicien de service qualifié doit installer la machine à glaçons. Remarque concernant les modèles ClimateKeeper2
avec distributeur de glaçons : Les modèles avec distributeur de glaçons ont un bac basculant . On peut faire sortir le bac en le faisant pivoter vers l’avant, tel qu’illustré sur les schémas. Assurez-vous que le bac est en place avant de refermer la porte. Pour remplir le bac à glaçons après l’avoir vidé,
océder comme suit : 12 heures après que le premier lot de glaçons soit tombé dans le bac, faites sortir 3 ou 4 glaçons. Environ six heures plus tard, faites sortir de nouveau 3 ou 4 glaçons. Ces étapes permettent de remplir au plus vite le bac à glaçons. Tiroir à glaçons Pour obtenir de la glace, tirez le tiroir vers l’avant. Retrait : Mettez l’interrupteur du distributeur de glace sur la position O (arrêt). Tirez le tiroir tout droit, puis soulevez-le pour dépasser la position d’arrêt. Remise en place : Pour remettre le tiroir en place, prenez soin de le pousser fermement en position. S’il n’entre pas jusqu’au fond, enlevez-le et faites tourner le mécanisme d’un quart de tour. Poussez à nouveau le tiroir jusqu’au fond. Tiroir à glaçonsRetirez l’étagère supérieure ducongélateur pour accéder à lamachine à glaçons. Assurez-vous de toujours remplacer l’étagère. Vous pouvez utiliser l’étagère pour le stockage.Machine à glaçonsBras régulateurInterrupteurd’alimentationVoyant témoin vertTiroir à glaçonsÉtagère Soulevez le bac puis tirez-le vers l’avant jusqu’à la butée. Abaissez le bac pour accéder aux glaçons ou à l’interrupteur. REMAQUE : pour tirer le meilleur parti du bac à glaçons basculant, ne rangez sur l’étagère qui est sous le bac que des objets dont la hauteur ne dépasse pas le point le plus bas du bac quand il pivote. Sur les modèles avec distributeur et bac à glaçons basculant, procédez comme suit pour avoir accès aux glaçons ou à l’interrupteur de courant : RotationMécanismed’entraînement REMARQUE : Pour les modèles25BIS, le bac à glaçon estseulement adapté au stockage des glaçons.54 Le distributeur d’eau et de glaçons. (sur certains modèles) Pour utiliser le distributeur Sélectionnez CUBED (glaçons), CRUSHED (glace pilée) ou WATER (eau). Appuyez doucement le verre contre le haut du bras de distribution. L’étagère de trop-plein n’est pas munie d’un système de drainage. Pour réduire les taches d’eau, vous devez nettoyer régulièrement l’étagère et sa grille. Si l'eau n'est pas distribuée lorsque le réfrigérateur vient d'être installé, il y a peut-être de l'air dans le système d'eau. Appuyez sur le bras du distributeur pendant au moins deux minutes pour purger l'air contenu dans le système et ainsi remplir ce dernier d'eau. Afin d'éliminer les impuretés du système, jetez les six premiers verres d'eau. ATTENTION : Ne mettez jamais les doigts ou d’autres objets dans l’ouverture du distributeur. Verrouillage du distributeur Appuyez sur la touche LOCK ou LOCK CONTROL (réglage duverrouillage) pendant 3 secondes pour verrouiller le distributeur et le panneau de réglage. Pour déverrouiller, appuyez sur la touche et maintenez-la enfoncée pendant encore 3 secondes. Eclairage du distributeur La touche LIGHT (éclairage) allume et éteint l'éclairage de nuit du distributeur. Vous pouvez également allumer l'éclairage en appuyant sur le bras du distributeur. Sur certains modèles, lorsque l'ampoule est grillée, il est préférable qu'elle soit remplacée par une ampoule d'une puissance maximale de 6 Watts, 12V
Pour le service des modèles d’usine LED contact. Alarme de porte L'Alarme de Porte est utilisée pour signaler que la porte est restée ouverte pendant plus de 3 minutes. L'alarme s'arrête lorsque la porte est refermée. Pour les modèles à affichage LCD, un affichage instantané apparaîtra. L'alarme peut être arrêtée en touchant l'écran LCD
Modèles avec affichage LCD : Accès par : Home (Accueil) > Options > Information and Settings (Information et Réglages) > Settings (Réglages) > Door Alarm (Alarme de Porte) Accès en : Appuyant sur ON (activé). Désactivez en : Appuyant sur OFF (désactivé). Modèles sans affichage LCD : Appuyez une fois sur la touche SET FEATURES et l'affichage DOOR ALARM (Alarme de Porte) clignote. Appuyez sur la touche ON/OFF (activé/désactivé), l'alarme est réglée et l'icône arrête de clignoter. Appuyez de nouveau sur la touche ON/OFF pour éteindre l'alarme. Étagère de trop-plein Glaçons rapide Si vous avez besoin de glaçons rapidement, utilisez la fonction Quick Ice (glaçons rapides). Lorsque cette fonction est activée, le ventilateur du congélateur fonctionne en permanence pendant 48 heures ou jusqu'à ce que l'option soit désactivée par OFF. Pendant cette période la production de glace augmente de 40%. Les modèles équipés du système intégré de production de glace demande qu'A LA PREMIERE UTILISATION, au moins un demi verre de 8oz de glace soit distribué toutes les 6 à 12 heures. Ceci permet à l'appareil à glaçons de remplir le bac correctement pour ainsi avoir une meilleure distribution. Mode d’emploi Modèles avec affichage LCD : Accès par : Home (Accueil) > Options > Freezer Options (Options de congélation) > Quick Ice (Glaçons rapide) Activez en : Appuyant sur ON. Désactivez en : Appuyant sur OFF . Modèles sans affichage LCD : Appuyez deux fois sur la touche SET FEATURES et l'affichage QUICK ICE se met à clignoter. Appuyez sur la touche ON/OFF pour activer et désactiver la fonction.Entretien et nettoyage du réfrigérateur. Nettoyage de l’extérieur La zone de trop-plein du distributeur sous la grille devrait être soigneusement essuyée. Vous pouvez éliminer les dépôts calcaires laissés par les taches d’eau en ajoutant du vinaigre non dilué au conteneur. Laissez tremper jusqu’à ce que les dépôts disparaissent ou soient suffisamment ramollis pour être éliminés par rinçage. Le bras du distributeur. Avant le nettoyage, verrouillez le distributeur en appuyant sur la touche LOCK (verrouillage) ou LOCK CONTROLS (réglage du verrouillage) pendant 3 secondes. Nettoyez le bras avec de l'eau tiède et du bicarbonate de soude – environ une cuillère à soupe (15 ml) de bicarbonate de soude dans un litre d'eau. Rincez bien et essuyez. Les poignées de porte et leur garniture. Nettoyez-les au moyen d’un linge humecté d’eau savonneuse. Séchez avec un chiffon doux. Les panneaux et les poignées de porte en acier inox (sur certains modèles) peuvent être nettoyés avec un nettoyant spécialement formulé pour l'acier inoxydable. Les meilleurs résultats sont obtenus à l'aide d'un nettoyant pour acier inoxydable à vaporiser. N'utilisez pas de cire pour les meubles sur les surfaces en acier inox. Gardez l’extérieur du réfrigérateur propre. Essuyez-le avec un linge propre légèrement humecté de cire pour appareils électroménagers ou d’un détergent liquide doux pour la vaisselle. Séchez et polissez avec un chiffon doux et propre. N’essuyez pas le réfrigérateur avec un chiffon à vaisselle sale ou une serviette humide : ils pourraient laisser un résidu qui endommagerait la peinture. N’utilisez pas de tampons à récurer, de produits nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces produits peuvent rayer a peinture et la rendre moins résistante. Zone de ramasse-gouttes du répartiteur. Renseignements importants concernant votre distributeur N’ajoutez pas dans le bac à glaçons des glaçons non fabriqués par votre machine à glaçons. Ils risquent d’être difficiles à piler ou à distribuer. Évitez de trop remplir les verres de glaçons et d’utiliser des verres étroits ou très hauts. Le conduit peut se bloquer et le volet peut geler et coincer. S’il y a des glaçons qui bloquent le conduit, faites-les passer au moyen d’une cuillère en bois. Ne placez pas de boissons ou d’aliments dans le bac à glaçons pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires peuvent coincer la machine à glaçons ou la vis sans fin. Afin que la glace distribuée ne puisse manquer le verre, placer le verre à proximité mais sans toucher l’ouverture du distributeur. Même si vous avez sélectionné CUBED (glaçons), il est possible que de la glace piler tombe dans votre verre. Cela se produit de temps à autre lorsque plusieurs glaçons sont acheminés vers le broyeur. Après distribution de la glace pilée, de l’eau peut s’écouler du conduit. Parfois, un peu de givre se forme sur le volet du conduit à glace. Ce phénomène est normal et se produit en général après des distributions répétées de glace pilée. Le givre va éventuellement évaporer.
Remplissage précis (sur certains modèles) Le distributeur d'eau est équipé d'une fonction appelée "Precise Fill" (remplissage précis). Cette fonction vous permet de choisir le volume exact d'eau que vous désirez (en tasses ou en onces). Les unités de mesures pintes ou litres sont également disponibles sur les modèles avec affichage LCD. Modèles avec affichage LCD Accès par : Home (Accueil) > Options > Distribution Options (Options de Distribution) > Precise Fill (Remplissage Précis) > Set Amount (Quantité Fixée) Activez en : Utilisant les flèches pour sélectionner la quantité désirée. Appuyez sur MORE UNITS (Unités supplémentaires) pour choisir parmi CUPS (tasses), OUNCES (onces), PINTS (pintes) ou LITERS (litres). Modèles sans affichage LCD Appuyez sur le touche PRECISE FILL CUPS/OZ (Remplissage précis tasses/onces). La touche WATER s'allume et les touches CRUSHED (pilée) et CUBED (glaçons) s'éteignent. La dernière unité utilisée s'affiche. Appuyez de nouveau sur le touche PRECISE FILL (Remplissage précis) pour basculer entre les tasses et les onces. Si vous choisissez OUNCES (onces), appuyez sur ou sur pour choisir le nombre d'onces que vous souhaitez obtenir (entre 2 et 99 onces). Le réglage par défaut est de 8 onces. Si vous choisissez CUPS (tasses), appuyez sur ou sur pour choisir le nombre d'onces que vous souhaitez obtenir. Elles sont affichées en 0.25, 0.33, 0.5, 0.66 et 0.75 de tasse, le plus gros volume possible étant 9.75. Le réglage par défaut est de 1 tasse. Pour des litres, les montants sont affichés de 0.05 à 2.25 avec les incréments de 0.05. Appuyez la tasse contre le bras du distributeur et l'eau sera distribuée. La distribution s'arrête automatiquement lorsque le volume désiré est obtenu. L'écran affiche la quantité d'eau distribuée, bipe puis se réinitialise après 5 secondes. REMARQUE : Ne laissez pas le distributeur sans surveillance pendant la distribution d'eau. Si vous souhaitez arrêter la distribution d'eau avant que le volume total n'ait été distribué, retirez simplement la tasse du bras de distribution. L'écran affiche la quantité d'eau distribuée pendant 5 secondes. Si la tasse est à nouveau appuyée contre le distributeur dans ce laps de temps, la distribution du volume fixé reprendra. Sinon, l'affichage revient à la quantité fixée.
>Remplacement des ampoules. Lorsque vous réglez les commandes sur 0 (arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.
Lorsque vous vous absentez pendant une période prolongée, videz et débranchez le réfrigérateur. Nettoyez l’intérieur avec une solution d’eau et de bicarbonate de soude, à raison 15 ml de bicarbonate par litre d’eau. Laissez les portes ouvertes. Mettez l’interrepteur d’alimentation de la machine à glaçons à la position O et fermez l’alimentation d’eau au réfrigérateur. Si la température risque de descendre sous le point de congélation, demandez à un réparateur de vidanger la conduite d’eau afin d’éviter les dégâts sérieux causés par les inondations. Entretien et nettoyage du réfrigérateur. Derrière le réfrigérateur Prenez un soin particulier lorsque vous éloignez le réfrigérateur du mur. Tous les types de revêtements de sol peuvent être endommagés, particulièrement ceux qui sont rembourrés ou dont la surface est gaufrée. Tirez le réfrigérateur en ligne droite et, lorsque vous le remettez en place, poussez-le vers le mur en ligne droite. Les déplacements latéraux du réfrigérateur pourraient endommager le revêtement de sol ou le réfrigérateur. Lorsque vous remettez le réfrigérateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d’alimentation ou sur la conduite d’eau de la machine à glaçons. Départ en vacances Déménagement Immobilisez tous les éléments amovibles, tels que les étagères et les bacs, à l’aide de ruban adhésif pour éviter de les endommager. Si vous utilisez un chariot à main pour déplacer le réfrigérateur, ne laissez jamais le devant ou le derrière du réfrigérateur reposer contre le chariot. Cela pourrait endommager le réfrigérateur. Ne transportez le réfrigérateur que par les côtés. Assurez-vous que le réfrigérateur reste debout pendant son déplacement. Compartiment réfrigérateur—lampe supérieure Débranchez le réfrigérateur. Les ampoules se trouvent en haut du compartiment, à l’intérieur du pare-lumière. Sur certains modèles, vous devez enlever une vis qui se trouve à l’avant de l’écran. Sur autres modèles, enlever la vis dans la poche qui se trouve à l’arrière du pare-lumière. Pour enlever l’écran à lumière, sur certains modèles, appuyez sur les taquets situés de côté de l’écran et faites sortir en faisant glisser vers l’avant. Sur d’autres modèles faites simplement glisser le pare-lumière vers l’avant et faites sortir. Après avoir remplacé l’ampoule par une ampoule d’appareil électro-ménager de même puissance ou de puissance inférieure, remettez le pare-lumière et les vis (sur certains modèles). Pour remettre le pare-lumière, assurez-vous que les taquets qui se trouvent à l’arrière du pare-lumière aillent dans les trous qui se trouvent à l’arrière du boîtier. Rebranchez le réfrigérateur. Taquet sPoche
Votre pare-lumière rassemblera une des suivantes Pour éviter les mauvaises odeurs, laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigérateur et congélateur. Débranchez le réfrigérateur avant de le nettoyer. S’il est trop difficile de le faire, essorez bien votre chiffon ou votre éponge pour enlever l’excès d’eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes. Utilisez une solution d’eau tiède et de bicarbonate de soude–environ une cuillère à soupe (15 ml) de bicarbonate de soude par litre d’eau–afin de nettoyer tout en neutralisant les odeurs. Rincez et essuyez bien. L’utilisation de solutions nettoyantes autres que celles que nous recommandons, plus particulièrement celles contenant des distillats de pétrole peut fissurer ou endommager l’intérieur du réfrigérateur. Evitez de nettoyer les étagères en verre encore froides dans de l’eau chaude car elles risquent de se casser à cause de l’écart excessif de température. Manipulez les étagères en verre avec prudence. Si vous cognez le verre trempé, il pourrait se briser. Ne lavez aucune pièce de plastique du réfrigérateur au lave- vaisselle. Le plateau refroidissement/dégel peut aller au lave-vaisselle. Nettoyage de l’intérieur57 Compartiment réfrigérateur—lampe inférieure Cette lumière se trouve au dessus du tiroir d’en haut. Débranchez le réfrigérateur. Enlevez le bouton de réglage du tiroir à viande transformable en le tirant droit. Soulevez l’écran d'éclairage et enlevez-le en tirant. Après avoir remplacé l’ampoule par une ampoule d’appareil électro-ménager de même puissance ou de puissance inférieure, remettez en place l’écran d’éclairage et le bouton. Rebranchez le réfrigérateur. Compartiment congélateur Débranchez le réfrigérateur. Enlevez l’étagère qui se trouve juste au dessus de l’écran d’éclairage (vous pouvez enlever cette étagère plus facilement après l’avoir vidée). Sur certains modèles, vous devez enlever une vis qui se trouve en haut de l’écran d’éclairage. Pour enlever l’écran d’éclairage, appuyez sur les côtés et enlevez en soulevant. Remplacez l’ampoule par une ampoule d’appareil électro-ménager de même puissance ou de puissance inférieure, puis remettre en place l’écran d’éclairage. Pour remettre en place l’écran d’éclairage, assurez-vous que les taquets du haut soient solidement fixés en place. Remettez la vis (sur certains modèles). Remontez l’étagère et rebranchez le réfrigérateur.
Distributeur Débranchez le réfrigérateur. L’ampoule se trouve sur le distributeur sous le panneau de réglage. Enlevez l’ampoule en la faisant tourner dans le sens anti-horaire. Remplacez l’ampoule par une ampoule de même taille et de même puissance. Rebranchez le réfrigérateur. Remplacement des ampoules. Remplacement des ampoules. Lorsque vous réglez les commandes sur OFF (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée. Toutes les caractéristiques ne sont pas disponibles sur tous les modèles. Compartiment réfrigérateur (modèles ACL seulement) Un affichage DEL apparaît dans le haut du compartiment réfrigérateur sur les modèles ACL. Si cet ensemble doit être remplacé, communiquez avec le Service GE au
1.800.432.2737 aux États-Unis ou
1.800.561.3344 au Canada.

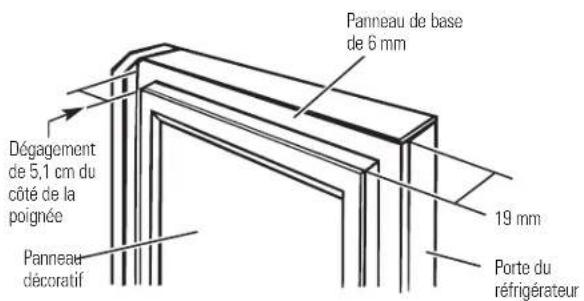

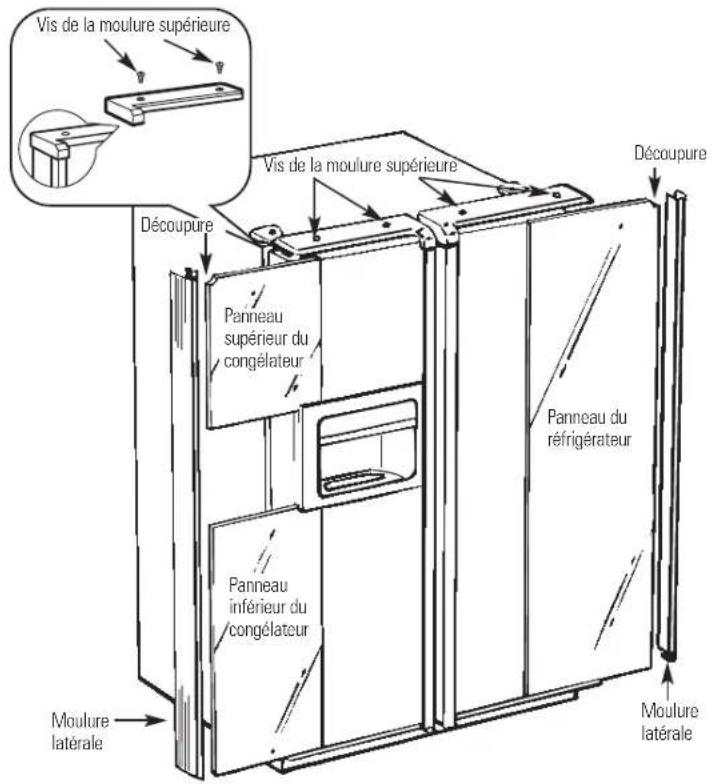

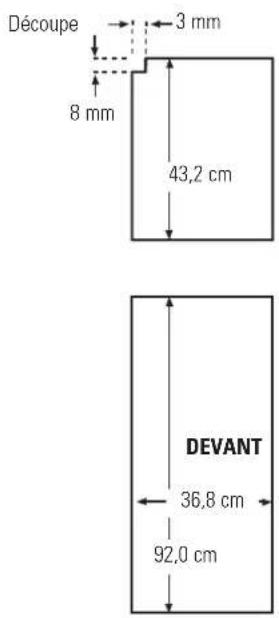

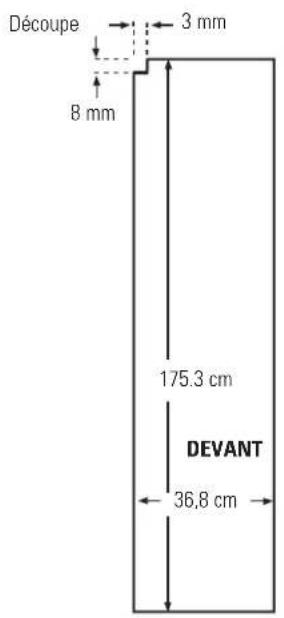

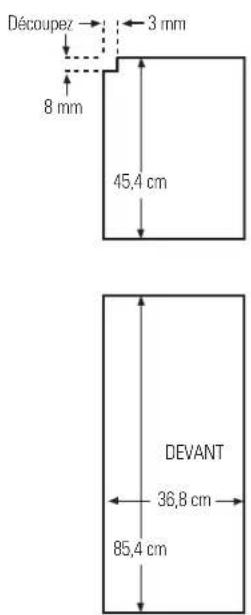

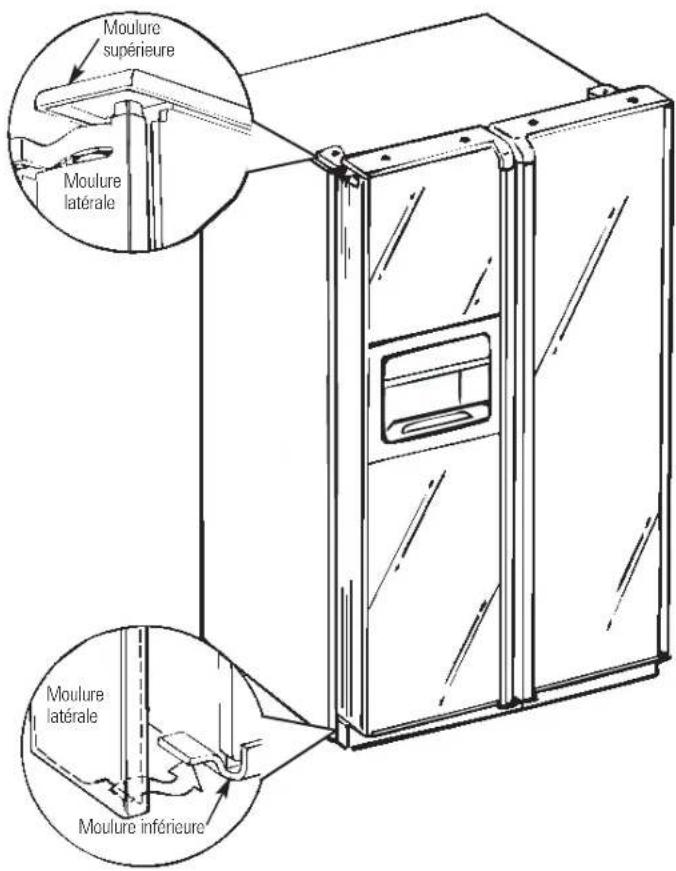

Affichage DEL58 Kits de moulures et de panneaux décoratifs. Veuillez lire toutes les directives attentivement. Avant de commencer Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte. Panneaux de moins de 6 mm d’épaisseur Lorsque vous installez des panneaux de bois ayant moins de 6 mm d’épaisseur, vous aurez besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 3 mm. Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est fourni dans le kit. L’épaisseur totale du panneau décoratif ou de bois et du panneau de remplissage doit être de 6 mm. Pour les modèles encastrés Panneau de 19 mm ou surélevé Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 6 mm d’épaisseur, ou un panneau fraisé de 19 mm. La partie surélevée du panneau doit être fabriquée de façon à offrir un dégagement pour les doigts d’au moins 5,1 cm du côté de la poignée. Les panneaux qui ont plus de 6 mm d’épaisseur, jusqu’à 19 mm maxi, nécessitent que les 8 mm externes du périmètre du panneau ne soient pas plus épais que 6 mm. Limites de poids pour les panneaux sur mesure : Réfrigérateur : 17 kg max. Congélateur : 13 kg max. Dégagement de 5,1 cm du côté de la poignée Panneau décoratif Porte du réfrigérateur Panneau de base de 6 mm 19 mm Panneaux de 6 mm d’épaisseur ou moins Panneaux de plus de 6 mm d’épaisseur 6 mm max 6 mm max 19 mm 8 mm59 Panneau du congélateur sans distributeur Panneaux du congélateur avec distributeur Panneau du compartiment réfrigérateur Dimensions pour les panneaux de bois sur mesure Les parties supérieures des panneaux doivent être découpées dans les panneaux. Découpez 8 mm 36,8 cm 170,9 cm 3 mm DEVANT 8 mm 45,4 cm 36,8 cm 85,4 cm 3 mm Découpez DEVANT 8 mm 170,9 cm 3 mm Découpez 49,5 cm DEVANT Dimensions pour les panneaux en bois sur mesure du CustomStyle 25 Panneau du congélateur sans distributeur Panneaux du congélateur avec distributeur Panneau du compartiment des aliments frais Découpe 8 mm 36,8 cm

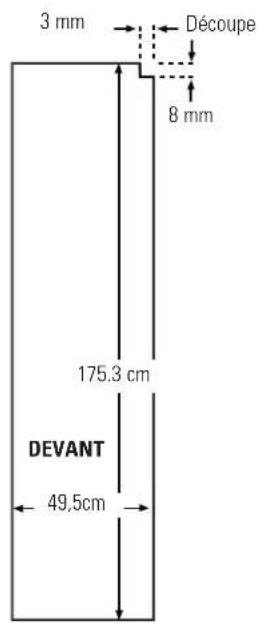

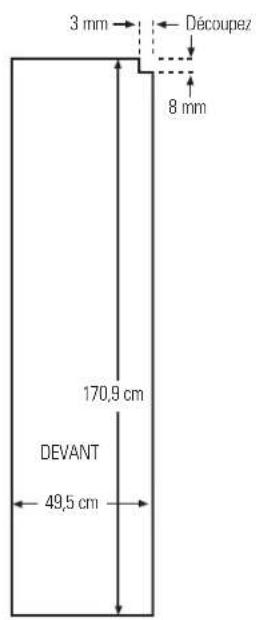

49, 5 cm DEVANT Découpe 3 mm Découpe 3 mm 8 mm 8 mm 43,2 cm60 Installation des panneaux de porte. Veuillez lire toutes les directives attentivement. Attachez la moulure supérieure de la porte du congélateur et du réfrigérateur. La moulure supérieure se trouve à l’intérieur du compartiment du réfrigérateur. À l’aide d’une clé à torsion T-20, fixez les moulures supérieures en utilisant deux vis en haut de chaque moulure. Serrez à la main seulement. Assurez-vous que le haut de chaque panneau est bien aligné sous le rebord de sa moulure supérieure. Insérez les panneaux du congélateur et du réfrigérateur. Poussez délicatement sur le panneau supérieur du congélateur jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Faites la même chose avec le panneau du réfrigérateur. Si votre modèle est doté d’un distributeur, cette étape ne s’applique qu’au panneau du réfrigérateur et au panneau supérieur du congélateur. Insérez le panneau inférieur du congélateur (sur les modèles à distributeur). Poussez délicatement sur le panneau jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Découpure Découpure Vis de la moulure supérieure Panneau supérieur du congélateur Panneau inférieur du congélateur Moulure latérale Moulure latérale Panneau du réfrigérateur Vis de la moulure supérieure61 Installez la moulure latérale. Ces pièces sont logées à l’intérieur de la poignée de porte du compartiment réfrigérateur. N’enlevez pas la pellicule protectrice qui se trouve à l’extérieur de la moulure latérale avant d’avoir installé la moulure latérale. Insérez la partie inférieure de la moulure latérale sous la moulure inférieure comme illustré. Maintenez la moulure latérale contre la partie avant des panneaux décoratifs, puis installez la moulure latérale sous la moulure supérieure. Assurez-vous que la moulure latérale est correctement installée et que vous êtes satisfait de l’aspect général des pièces. Moulure latérale Moulure latérale Moulure supérieure Moulure inférieureAu cours de l’installation ou du déplacement du réfrigérateur, il peut être nécessaire de démonter les portes pour que l’appareil puisse passer au travers d’une embrasure de porte. Démontage des portes Assurez-vous que les portes sont fermées et que le réfrigérateur est débranché. Débranchez la conduite d’arrivée d’eau et le faisceau de câble. A proximité de la charnière inférieure du côté congélateur, repoussez les colliers à chaque extrémité du raccord puis séparez le tuyau du raccord. Débranchez également le faisceau de câble. Tirez le tuyau et le faisceau de câble à travers le rail inférieur. Retirez les couvre-charnières et les charnières. Pour accéder aux charnières, il est nécessaire de retirer les couvre- charnières. Retirez le couvre-charnière en le tenant par les côtés vers sa partie arrière. Poussez sur le couvre-charnière et soulevez-le à l’arrière, puis à l’avant. REMARQUE : N’UTILISEZ PAS de tournevis pour enlever le couvre- charnière. FAITES ATTENTION de ne pas briser le taquet de blocage arrière. Retirez les charnières à l’aide de l’outil Torx T-20. Démontez les portes. Avec précaution, faites tourner la porte de 90°. Tout en guidant le tuyau d’arrivée d’eau et le faisceau de câble qui ont été débranchés, levez la porte verticalement. REMARQUE : Si vous ne levez pas la porte verticalement, vous pouvez endommager la charnière inférieure. Placez la porte sur une surface de protection. REMARQUE : Faites attention de ne pas pincer le tuyau d’arrivée d’eau et le faisceau de câble se trouvant au bas de la porte. REMARQUE : Évitez que le raccord de branchement ne touche le sol car un contact brutal risque de l’endommager. Voir “Remplacement des portes”. Remontage des portes Placez les portes sur les charnières inférieures. Avec la porte faisant un angle de 90°, abaissez-la directement sur la charnière inférieure. Fermez-la avec précaution. REMARQUE : Le fait de ne pas abaisser la porte directement sur la charnière inférieure peut l’endommager. REMARQUE : Évitez que le raccord de branchement ne touche le sol car un contact brutal risque de l’endommager. Remontez les charnières supérieures ainsi que les couvre-charnières. Remontez les charnières supérieures à l’aide d’un outil Torx T-20. Remontez les couvre-charnières. Si la porte n’est pas horizontale, ajustez la charnière inférieure droite à l’aide d’une clé plate de 7/16 po. Rebranchez le tuyau d’arrivée d’eau et le faisceau de câble. Insérez le tuyau dans le raccord en vous assurant qu’il est suffisamment enfoncé dans le raccord de telle façon que vous ne puissiez plus voir le repère sur le tuyau. Rebranchez le faisceau de câble. Ouvrez le robinet d’eau et rebranchez le réfrigérateur.

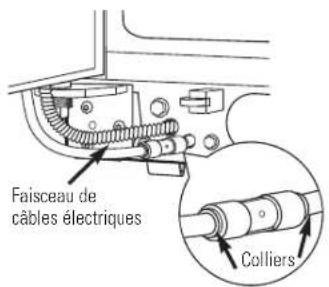

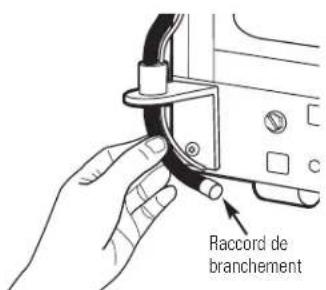

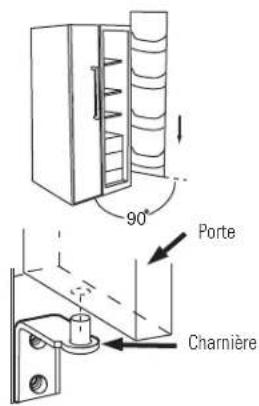

Couvercle de charnière Porte Charnière Démontage et remontage des portes. Faisceau de câbles électriques Colliers Raccord de branchement
Veuillez lire toutes les directives attentivement.
IMPORTANT – Conservez ces instructions pour l’inspecteur local.
IMPORTANT – Respectez toutes les ordonnances et les codes locaux.
- Avis à l’installateur – Assurez-vous de laisser ces instructions au consommateur.
- Avis au consommateur – Conservez ces instructions pour référence future.
- Niveau de compétence – L’installation de cet appareil nécessite des compétences mécaniques de base.
- Temps d’installation – Installation du réfrigérateur 15 minutes
- L’installateur est responsable d’installer correctement ce réfrigérateur.
- Toute panne du produit due à une mauvaise installation n’est pas couverte par la garantie.• N’installez jamais votre réfrigérateur dans un emplacementoù la température ambiante sera inférieure à 16 °C. Il ne semettra pas en marche suffisamment souvent pourmaintenir des températures convenables.• N’installez jamais votre réfrigérateur dans un emplacementoù la température ambiante sera supérieure à 37 °C. Il nefonctionnera pas bien. • Installez votre réfrigérateur sur un plancher suffisammentsolide pour le porter lorsqu’il est plein.
EMPLACEMENT DU RÉFRIGÉRATEUR
Instructions Réfrigérateur d’installation Modèles 21, 23, 25, 27 et 29 Prévoyez les dégagements suivants pour faciliterl’installation, la bonne circulation d’air et les raccordementsde plomberie et d’électricité : DÉGAGEMENTS Si votre réfrigérateur possède une machine à glaçons, il faut le brancher à une conduite d’eau froide. Vous pouvezacheter un kit d’alimentation d’eau homologué chez votredistributeur local.Pression maximum d’alimentation d’eau–8,2 bars.Pression minimum d’alimentation d’eau–2,8 bars.La machine à glaçons doit être instalée par un technicien de service qualifié.
ALIMENTATION D’EAU DE LA MACHINE
À GLAÇONS (SUR CERTAINS MODÈLES)21 et 23 pi25 Custom Style 25, 27 et 29 pi• Côtés 3 mm 3 mm• Dessus 25 mm 25 mm• Arrière 25 mm 25 mm DIMENSIONS *Hauteur jusqu'au haut de la charnière**Comprend la poignée

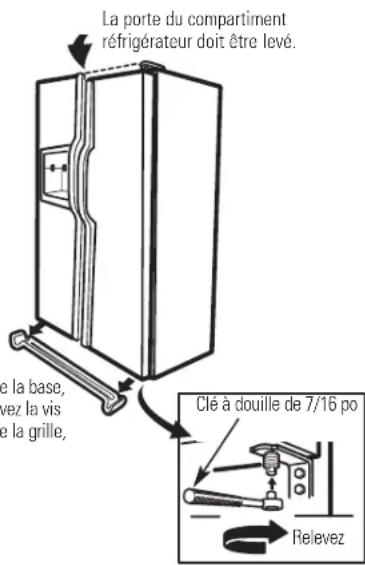

Après avoir réglé les roulettes de nivellement, assurez-vous que la porte du compartiment réfrigérateur soit de 1,6 mm plus élevé que la porte de compartiment congélateur. Pour aligner les portes, réglez la porte du compartiment réfrigérateur. À l’aide d’une clé à douille de 7/16 po, tournez la vis de réglage de la porte vers la droite pour relever la porte, ou vers la gauche pour l’abaisser. (Une douille de nylon, encastrée dans les filets de la broche, empêchera celui-ci de tourner si l’on ne se sert pas d’une clé.) Après avoir tourné la clé une ou deux fois, ouvrez et fermez la porte du compartiment réfrigérateur et vérifiez l’alignement des portes à la partie supérieure. Pour enlever la grille de la base,ouvrez les portes, enlevez la visde chaque extrémité de la grille,puis tirez sur la grille.Clé à douille de 7/16 poRelevezLa porte du compartimentréfrigérateur doit être levé. ROULETTES Les roulettes jouent trois rôles : Elles peuvent être réglées pour que les portes se referment automatiquement lorsqu’elles sont à moitié ouvertes. [Réglez le bord inférieur avant du réfrigérateur à 15 mm du sol.] Elles peuvent être réglées de manière à permettre à l’appareil de reposer solidement sur le sol et l’empêcher ainsi d’osciller. Elles vous permettent d’éloigner le réfrigérateur du mur pour le nettoyage. Vous devez faire les réglages finaux d’horizontalité après l’installation du réfrigérateur. Pour régler les roulettes sur les modèles de 25, 27 et 29 pi : Tournez les vis de réglage des roulettes dans le sens horaire pour faire monter le réfrigérateur, dans le sens anti-horaire pour le faire descendre. Utilisez une clé ou une douille de 3/8 po ou une clé anglaise. Pour régler les roulettes sur les modèles de 21 et 23 pi : Enlevez la grille de la base en ouvrant les portes, enlevant les vis aux deux extrémités et la tirant. Tournez les vis de réglage des roulettes dans le sens horaire pour faire monter le réfrigérateur, dans le sens anti-horaire pour le faire descendre. Utilisez une clé ou une douille de 3/8 po ou une clé anglaise. Ces modèles ont aussi des roulettes arrières réglables, pour vous permettre d’aligner le réfrigérateur aux armoires de cuisine. Utilisez une clé à douille à long manche de 5/16 po pour tourner les vis pour les roulettes arrière, dans le sens horaire pour faire monter le réfrigérateur, dans le sens anti-horaire pour le faire descendre. Remettez en place la grille de base. Vis de réglageVis de réglageInstructions d’installation

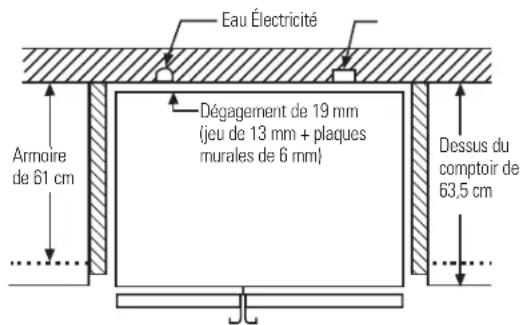

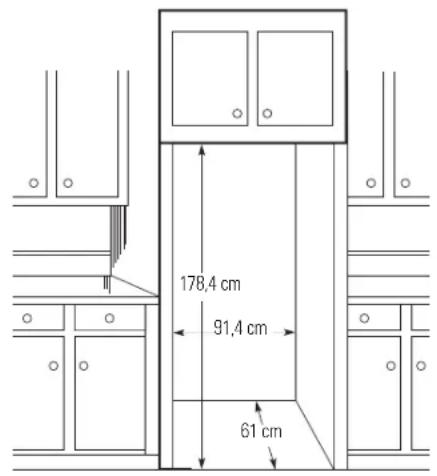

DIMENSIONS ET SPÉCIFICATIONS (pour les modèles encastrés) Armoire de 61 cmEau ÉlectricitéDégagement de 19 mm(jeu de 13 mm + plaquesmurales de 6 mm)Dessus ducomptoir de63,5 cm178,4 cm91,4 cm61 cm

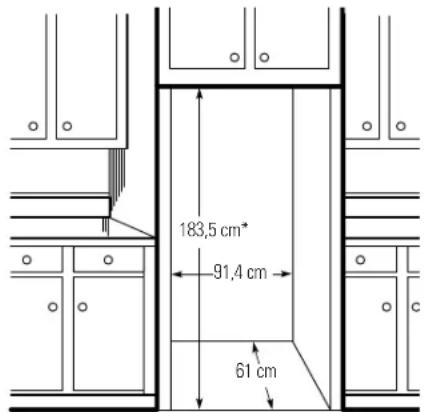

DIMENSIONS ET SPÉCIFICATIONS
(pour les modèles encastrés type 25) *Il faut une hauteur de 183,50 cm pour un réglage à fond des roulettes de mobilité. Si les placards installés au-dessus du réfrigérateur ont des portes qui sont alignées au même niveau que le dessus de l’ouverture du réfrigérateur, il pourrait s’avérer nécessaire de disposer d’un dégagement supplémentaire de 3,2 mm en hauteur pour permettre une bonne ouverture des portes du placard. 183,5 cm*91,4 cm61 cmInstructions d’installation
- Avant de brancher le tuyau à votre réfrigérateur, assurez-vous que le cordon d’alimentation électrique du réfrigérateur ne soit pas branché sur la prise murale.
- Nous vous recommandons de poser un filtre à eau si votre alimentation d’eau contient du sable ou des particules qui peuvent boucher la grille du robinet d’eau de votre réfrigérateur. Installez-le sur la conduite d’eau près de votre réfrigérateur. Sur certains modèles de réfrigérateurs, le raccord se trouve à l’extrémité du tuyau situé à l’extérieur de couvercle d’accès de compartiment du compresseur. Sur d’autres modèles, le couvercle d’accès au compartiment du compresseur doit être retiré pour accéder au raccord du réfrigérateur au robinet d’alimentation d’eau.
L’installation d’une conduite d’eau n’est pas exigée par le fabricant du réfrigérateur ou de la machine à glaçons. Respectez ces recommandations soigneusement afin de réduire les risques de dommages onéreux causés par l’eau. Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peut endommager les pièces de votre réfrigérateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d’installer la conduite d’eau de votre réfrigérateur. Pour prévenir toute brûlure et tout dommage à votre réfrigérateur, ne branchez jamais la conduite d’eau à une canalisation d’eau chaude. Si vous utilisez votre réfrigérateur avant de brancher la conduite d’eau, assurez-vous de laisser le commutateur de la machine à glaçon en position O (arrêt). N’installez jamais les tuyaux de la machine à glaçons dans des endroits où la température risque de descendre en dessous du point de congélation. Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l’installation, assurez-vous que l’isolement ou le câblage de cet outil empêche tout danger de secousse électrique. Vous devez procéder à toutes vos installations conformément aux exigences de votre code local de plomberie. Un technicien de service qualifié doit installer votre machine à glaçons. AVERTISSEMENT! Branchez uniquement à une alimentation d’eau potable. AVANT DE COMMENCERRemettez le couvercle d’accès. Placez l’écrou de compression et la bague (manchon) à l’extrémité du tuyau comme indiqué dans l’illustration. Insérez l’extrémité du tuyau dans le raccord du robinet d’eau aussi profondément que possible. Tout en tenant le tuyau, serrez le raccord. Fixez le tuyau dans le collier fourni pour qu’il soit maintenu en position verticale. Il est possible que vous ayez à ouvrir le collier. Sur les modèles dotés du raccord au robinet d’alimentation d’eau, retirez le bouchon en plastique flexible.

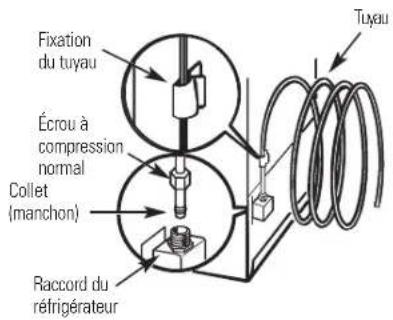

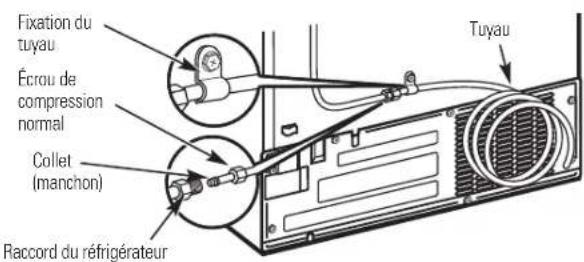

Écrou à compression normalFixationdu tuyauTuyauCollet(manchon)Raccord du réfrigérateurTuyauFixation dutuyauÉcrou decompression normalCollet(manchon)Raccord du réfrigérateur L’un des schémas ci-dessous sera similaire au montage du raccord de votre réfrigérateur. Instructions d’installation
Disposez la spire du tuyau de telle façon que celui-ci ne vibre pas contre la parois arrière du réfrigérateur ou contre le mur. Repoussez le réfrigérateur contre le mur.

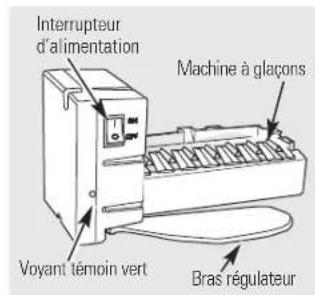

Mettez l’interrupteur d’alimentation de la machine à glaçons en position l. La machine à glaçons ne se met en marche que lorsqu’elle atteint une température de fonctionnement de –9 °C ou moins. Elle commence immédiatement à fonctionner si l’interrupteur d’alimentation de la machine à glaçons est en position l.
REMARQUE : Si votre pression d’eau est trop faible, le robinet peut se remettre en marche jusqu’à trois fois pour envoyer suffisamment d’eau à la machine à glaçons. Interrupteur d’alimentation 2Bruits normaux de fonctionnement. Les réfrigérateurs plus récents font des bruits différents de ceux des anciens. Les réfrigérateurs modernes présentent plus de fonctions et sont plus avancés sur le plan technologique. HUMMM... OUUCH....
Le nouveau compresseur à rendement élevé peutfonctionner plus longtemps et plus vite que votreancien réfrigérateur et vous pouvez entendre un son modulé ou un ronflement aigu pendant son fonctionnement. Parfois le réfrigérateur fonctionne pendant une périodeprolongée, surtout lorsque les portes sont ouvertesfréquemment. Cela signifie que la fonction Frost Guard est active pour empêcher la brûlure de congélation etaméliorer la conservation des aliments. Vous pouvez entendre un sifflement lorsque les portes se ferment. Cela vient de l’équilibrage de pression dans le réfrigérateur. Vous pouvez entendre les ventilateurs tourner à hautes vitesses. Cela se produit lorsque le réfrigérateur vient d’être branché, lorsque les portessont ouvertes fréquemment ou lors de l’ajout d’unegrande quantité d’aliments dans les compartimentscongélateur ou réfrigérateur. Les ventilateurspermettent de maintenir les bonnes températures. Si une des portes est ouverte pendant plus de 3 minutes, vous pouvez entendre l’activation desventilateurs permettant de refroidir les ampoules. Les ventilateurs changent de vitesses pour assurer deséconomies d’énergie et un refroidissement optimaux. Il est possible que vous entendez les ventilateursmarcher apres avoir choisi une des fontions deCustomCool.
CLICS, CLAQUEMENTS, CRAQUEMENTS et GRÉSILLEMENTS
Vous pouvez entendre des craquements ou desclaquements lorsque le réfrigérateur est branché pourla première fois. Cela se produit lorsque le réfrigérateurse refroidit à la bonne température. Les registres électroniques s’ouvrent et se ferment pourassurer des économies d’énergie et un refroidissementoptimaux. Le compresseur peut causer un clic ou un grésillementlors de la tentative de redémarrage (cela peut prendre5 minutes). Le tableau de commande électronique peut causer un clic lorsque les relais s’activent pour commander les composants du réfrigérateur. L’expansion et la contraction des serpentins derefroidissement pendant et après le dégivrage peuventcauser un craquement ou un claquement. Sur les modèles équipés d’une machine à glaçons,après un cycle de fabrication de glaçons, vous pouvezentendre les glaçons tomber dans le bac.
Le passage de l’agent frigorifique dans les serpentinsde refroidissement du congélateur peut êtreaccompagné d’un gargouillement semblable à celui de l’eau en ébullition. L’eau tombant sur l’élément chauffant de dégivragepeut faire un bruit de grésillement, de claquement oude bourdonnement pendant le cycle de dégivrage. Un bruit de suintement d’eau peut être entendupendant le cycle de dégivrage lorsque la glace de l’évaporateur fond et tombe dans le bac de récupération. Fermer la porte peut causer un gargouillement en raison de l’équilibrage de pression. Entendez-vous ce que j’entends ? Ces bruits sont normaux. OUIR ! Pour obtenir plus d’information sur les bruits de fonctionnement normaux de la machine à glaçons et le distributeurd’eau et de glaçons, veuillez consultez les sections Machine à glaçonsautomatique et Le distributeur d’eau et de glaçons. 68Avant d’appeler un réparateur… Conseils de dépannage—Économisez du temps et de l’argent! Consultez d’abord les tableaux qui suivent et vous pourrez peut-être éviter de faire appel à un réparateur. Problème Causes possibles Correctifs Le réfrigérateur Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de dégivrage ne fonctionne pas est peut-être en cours. puisse terminer. Les commandes de température •Réglez les commandes de température sur un réglage sont réglées sur 0 (arrêt). de température. Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil à fond dans la prise murale. Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur. peut avoir sauté. Le réfrigérateur se trouve •Débranchez le réfrigérateur et rebranchez-le. sur le mode “salle d’exposition”. Vibration ou bruit Les roulettes de nivellement •Consultez Roulettes. métallique (une légère avant doivent être réglées. vibration est normale) Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse réfrigérateur vient d’être branché. complètement. Une grande quantité d’aliments •C’est normal. a été mise au réfrigérateur. Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer. Temps chaud ou ouverture •C’est normal. fréquente des portes. Les commandes de température •Consultez Les commandes. ont été réglées à la température la plus froide. Température trop élevée La commande de température •Consultez Les commandes. dans le congélateur ou n’a pas été réglée à une le réfrigérateur température assez basse. Temps chaud ou ouverture •Abaissez la commande de température d’une position. fréquente des portes. Consultez Les commandes. Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la porte de fermer. Givre sur les aliments Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche surgelés (il est normal la porte de fermer. que du givre se forme Les portes ont été ouvertes à l’intérieur du paquet) trop souvent ou pendant trop longtemps. La séparation entre Le système automatique •Ceci empêche la formation de condensation sur l’extérieur le réfrigérateur et le d’économie d’énergie fait du réfrigérateur. congélateur est chaude circuler du liquide chaud autour du rebord avant du congélateur. Formation lente des Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche glaçons la porte de fermer. La commande de température •Consultez Les commandes. du congélateur n’est pas réglée à une température assez froide. Mauvais goût/odeur Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit de l’eau utilisé depuis longtemps. remplacée par de l’eau fraîche. Le moteur fonctionne pendant de longues périodes ou démarre et s’arrête fréquemment. (Les réfrigérateurs modernes et leurs congélateurs étant plus grands, leur moteur doit fonctionner plus longtemps. Ils démarrent et s’arrêtent afin de maintenir des températures uniformes.) 69Avant d’appeler un réparateur… Problème Causes possibles Correctifs Bourdonnement L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position d’arrêt, fréquent de la machine à glaçons est car le garder dans la position de marche endommagera à la position de marche, mais le robinet d’eau. l’arrivée d’eau au réfrigérateur n’a pas été raccordée. La machine à glaçons L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position ne fonctionne pas de la machine à glaçons est de marche. à la position d’arrêt. L’alimentation en eau est coupée •Consultez Installation de la conduite d’eau. ou n’est pas raccordée. Le compartiment congélateur •Attendez 24 heures pour que le réfrigérateur se refroidisse est trop chaud. complètement. Un amas de glaçons dans le bac •Nivelez les glaçons à la main. provoque l’arrêt de la machine à glaçons. Cubes de glace sont coincés •Débranchez le distributeur, enlevez les cubes et rebranchez dans le distributeur. (La lumière le distributeur. d’alimentation verte clignote). Odeur/saveur Il faut nettoyer le bac à glaçons. • Videz et lavez le bac à glaçons. Jetez les vieux glaçons. anormale des Des aliments ont transmis leur •Emballez bien les aliments. glaçons odeur/goût aux glaçons. Il faut nettoyer l’intérieur •Consultez Entretien et nettoyage. du réfrigérateur. Petits glaçons ou glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle creux à l’intérieur cartouche ou installez le bouchon du filtre. Le distributeur de La machine à glaçons est éteinte •Mettez en marche la machine à glaçons ou rétablissez glaçons ne fonctionne ou l’alimentation en eau a été l’alimentation en eau. pas coupée. Des glaçons sont collés au bras •Retirez les glaçons. régulateur. Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes. Blocs de glace irréguliers dans •Cassez-les avec le bout des doigts et jetez les morceaux le bac à glaçons. qui restent.
- Le congélateur est peut-être trop chaud. Réglez la commande du congélateur sur une température plus froide, un cran après l'autre, jusqu'à ce que les blocs ne se forment plus. L’eau versée dans Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du réfrigérateur le premier verre est est initialement installé. se stabilise. chaude Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit utilisé depuis longtemps. remplacée par de l’eau fraîche. Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse. d’être vidangé. Le distributeur d’eau L’alimentation en eau est •Consultez Installation de la conduite d’eau. ne fonctionne pas coupée ou n’est pas raccordée. Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre. De l’air peut être piégé dans •Appuyez sur le bras de distribution pendant au moins la conduite d’eau, deux minutes. Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes.
Problème Causes possibles Correctifs L’eau jaillit du distributeur La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes en éclaboussant installée. (environ 6 litres). La machine à glaçons L’eau du réservoir est gelée. •Appelez un réparateur. fonctionne, mais ne Le réglage de commande est •Réglez le commande de température sur un réglage distribue pas d’eau trop froid. plus chaud. La machine à glaçons La conduite d’eau ou •Appelez un plombier. ne distribue ni eau le robinet d’arrêt est bouché. ni glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle cartouche ou installez le bouchon du filtre. Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL (réglage du verrouillage) pendant 3 secondes. CUBED ICE (cubes de Le réglage précédent était •Quelques cubes sont restés dans le broyeur à cause glace) était choisi mais CRUSHED ICE. du réglage précédent. C’est normal. CRUSHEDI CE (glace pilée) a été distribuée Odeur dans Des aliments ont transmis •Les aliments à odeur forte doivent être emballés le réfrigérateur leur odeur au réfrigérateur. hermétiquement.
- Gardez une boîte ouverte de bicarbonate de soude dans le réfrigérateur. Il faut nettoyer l’intérieur. •Consultez Entretien et nettoyage. De la condensation Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure. s’accumule à l’extérieur les périodes de forte humidité. De la condensation Les portes sont ouvertes trop s’accumule à l’intérieur fréquemment ou pendant trop (par temps humide, longtemps. l’ouverture des portes laisse entrer de l’humidité) L’éclairage intérieur Il n’y a pas de courant au niveau •Remplacez le fusible ou réarmez le disjoncteur. ne fonctionne pas de la prise. L’ampoule est grillée. •Consultez Remplacement des ampoules. Pour les feux de LED. •Appel de service. Eau sur le sol ou au fond Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois. du congélateur le conduit. Air chaud à la base Courant d’air normal provenant du moteur. du réfrigérateur Pendant le processus de réfrigération, il est normal que de la chaleur soit dégagée à la base du réfrigérateur. Certains revêtements de sol sont sensibles et peuvent se décolorer sous l’effet de cette température de fonctionnement normale qui est sans danger. Lueur orange dans Le cycle de dégivrage est •C’est normal. le congélateur en cours. Le réfrigérateur ne La fonction de dégivrage •Ceci est normal. Le réfrigérateur cycle à l’arrêt s’arrête jamais mais maintient le compresseur en les portes ont été fermées pendant 2 heures. les températures sont marche au cours de l’ouverture normales des portes. Le réfrigérateur émet La porte est ouverte. •Fermez la porte. un signal sonoreAvant d’appeler un réparateur… Problème Causes possibles Correctifs Les aliments ne se Emballage. •Augmentez le temps ou remballez dans du plastique. dégèlent pas/ne se Mauvais poids sélectionné. •Sélectionnez un poids plus grand. refroidissent pas Article à haute teneur de gras. •Sélectionnez un poids plus grand. Plateau Chill/Thaw •Placez les articles sur le plateau et ménagez un espace (refroidissement/dégel) entre les différents articles pour assurer une meilleure non utilisé. circulation d’air. La température présente L’appareil vient d’être branché. •Pour stabiliser le système, attendez 24 heures. n’est pas égale à celle La porte est restée ouverte trop • Pour stabiliser le système, attendez 24 heures. affichée longtemps. Des aliments chauds ont été •Pour stabiliser le système, attendez 24 heures. placés dans le réfrigérateur. Cycle de dégivrage en cours. •Pour stabiliser le système, attendez 24 heures. La commande La commande de température •Ceci est normal. Afin de minimiser la consommation d’énergie, de Select Temp du compartiment du la fonction de sélection de température est mise hors service ne fonctionne pas réfrigérateur est placée lorsque la commande de température du réfrigérateur est réglée à sa valeur la plus élevée. à sa valeur la plus élevée. La porte ne se ferme Le joint de la porte du côté des •Mettre une couche de cire de paraffine sur le joint pas correctement charnières est collé ou replié. de la porte. Un des contenants de porte •Remontez le contenant d’un cran. touche une étagère dans le réfrigérateur.
