FFK1674XW - Réfrigérateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Fagor
Modèle	FFK1674XW
Dimensions (H x L x P)	1770 x 560 x 550 mm (estimation)
Poids	70 kg (estimation)
Alimentation électrique	220-240 V, 50 Hz, prise de terre
Réfrigérant	R600A (respectueux de l’environnement)
Classe climatique	N-ST (estimation)
Température recommandée du réfrigérateur	4 °C
Fonction refroidissement rapide	Active la température la plus froide pendant 6 heures
Fonction vacances	Fonctionne à 9 °C pour réduire la consommation
Verrouillage des commandes	Oui (appui prolongé de 3 secondes)
Alarme porte ouverte	Déclenchée après 1 minute d’ouverture
Filtre à charbon	Remplacement recommandé tous les 6 mois
Ice Maker (accessoire)	Produit jusqu’à 20 glaçons (5 bacs)
Inversion du sens d’ouverture de la porte	Possible (instructions détaillées dans la notice)
Éclairage intérieur	Ampoule E14, 220-240 V, 15/25 W
Nettoyage intérieur	À l’eau et au bicarbonate, éponge non abrasive
Nettoyage extérieur	Chiffon doux, ne pas utiliser de vapeur
Nettoyage de la grille arrière	Une fois par an à l’aspirateur
Consignes de sécurité	Ne pas endommager le circuit de réfrigération ; ne pas utiliser d’appareils électriques non recommandés
Réparabilité	Pièces détachées disponibles (ampoule, filtre à charbon) ; contacter le service après-vente

FOIRE AUX QUESTIONS - FFK1674XW FAGOR

Comment inverser le sens d'ouverture de la porte du réfrigérateur ?

Débranchez l'appareil, videz-le, puis couchez-le délicatement. Suivez les étapes de la notice : dévissez la charnière supérieure, débranchez le connecteur, retirez la porte, déplacez le bandeau de commandes, faites une entaille pour le câble de l'autre côté, changez la position de l'axe sur la charnière inférieure, et replacez la porte en inversant la poignée. Veillez à bien rebrancher le connecteur.

Que faire en cas de panne de courant ?

Ouvrez la porte du réfrigérateur le moins possible pour maintenir la température. Les aliments resteront froids plusieurs heures si la porte reste fermée. Après le retour du courant, vérifiez l'état des aliments.

Comment activer la fonction vacances ?

Appuyez sur la touche ECO jusqu'à ce que l'indication 'ECO' apparaisse sur l'écran, ou appuyez sur la touche avec l'icône du livre. Le réfrigérateur fonctionnera à 9 °C, réduisant la consommation d'énergie. La porte doit rester fermée pour un fonctionnement correct.

Comment remplacer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le réflecteur en appuyant sur la languette, puis dévissez l'ampoule grillée. Remplacez-la par une ampoule identique : E14, 220-240 V, 15/25 W ou selon l'indication du luminaire. Remettez le réflecteur en place et rebranchez.

Quels bruits sont normaux pour ce réfrigérateur ?

Il est normal d'entendre un bruit de bouillonnement (gaz réfrigérant), un ronflement ou un léger claquement du compresseur, des craquements dus aux dilatations/contractions, et le bruit du ventilateur. Ne vous inquiétez pas, ces bruits sont normaux.

Quelle est la température recommandée pour le réfrigérateur ?

La température conseillée est de 4 °C. Il est recommandé de maintenir la température entre 1 et 2 degrés pour une conservation optimale. Cependant, la température intérieure dépend de la température ambiante, de l'emplacement et de la fréquence d'ouverture de la porte.

Comment nettoyer l'intérieur du réfrigérateur ?

Lavez l'intérieur avec de l'eau et du bicarbonate à l'aide d'une éponge ou d'une lavette. N'utilisez jamais de machines à vapeur, de dissolvants ou de détergents abrasifs. Cela évite la formation de mauvaises odeurs.

Comment utiliser l'Ice Maker ?

Sortez le tiroir de l'Ice Maker, puis retirez les 5 bacs internes. Remplissez-les d'eau et replacez-les dans le tiroir, en évitant de renverser de l'eau. Remettez l'Ice Maker dans son logement. Les glaçons seront prêts après 24 heures.

Que faire si l'alarme de porte ouverte se déclenche ?

L'alarme retentit et l'éclairage s'éteint si la porte reste ouverte plus d'une minute. Il suffit de fermer la porte pour désactiver l'alarme.

Comment économiser de l'énergie avec ce réfrigérateur ?

Éteignez le ventilateur si inutile, évitez les ouvertures prolongées de la porte, conservez les aliments dans des conteneurs hermétiques, et utilisez la fonction vacances lors de longues absences. Nettoyez la grille arrière une fois par an à l'aspirateur.

MODE D'EMPLOI FFK1674XW FAGOR

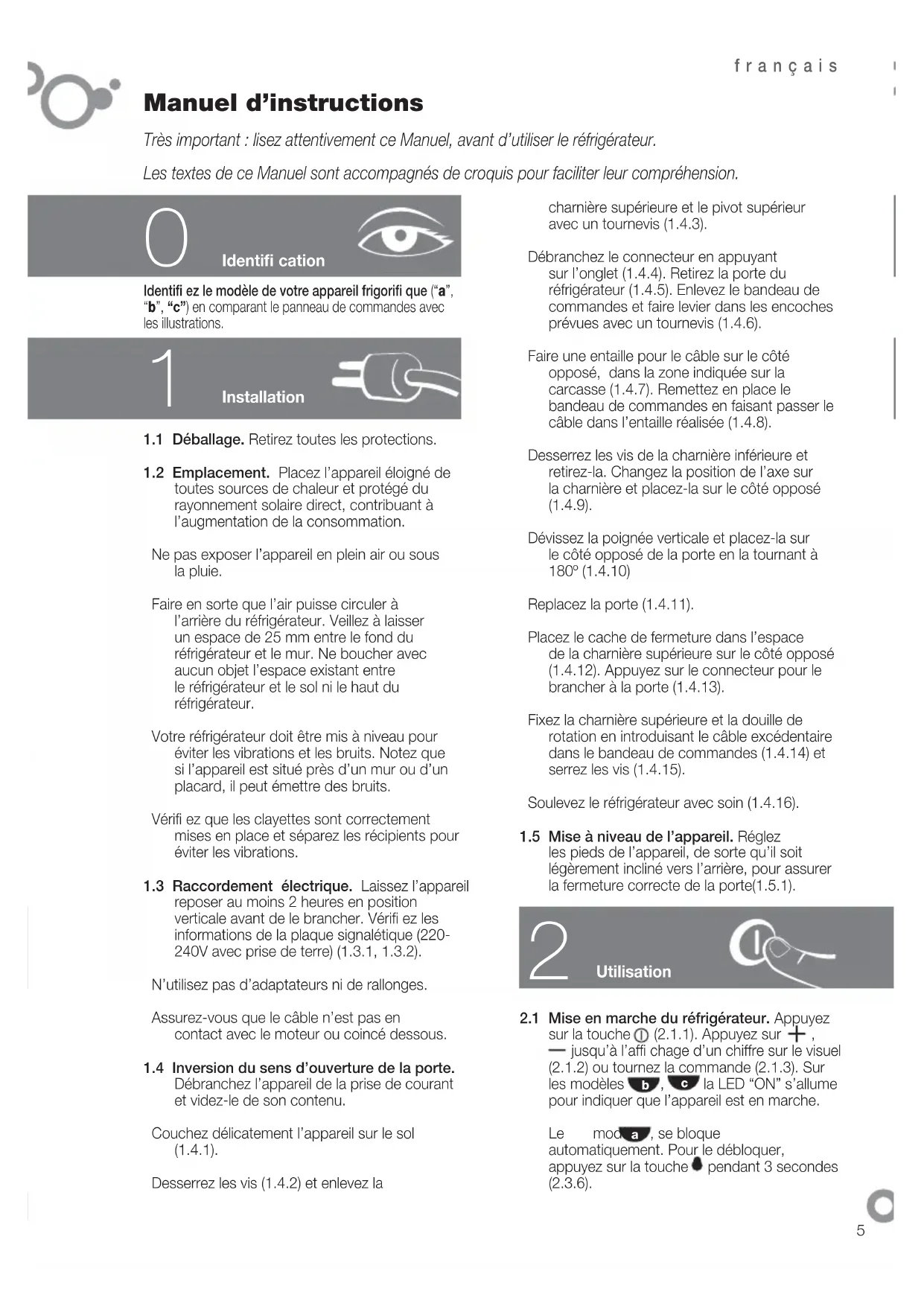

Manuel d'instructions

Très important : lisez attentivement ce Manuel, avant d'utiliser le réfrigérateur.

Les textes de ce Manuel sont accompagnés de croquis pour faciliter leur compréhension.

Identifi cation

Identifi ez le modèle de votre appareil frigorifi que ("a", "b", "c") en comparant le panneau de commandes avec les illustrations.

1

Installation

1.1 Déballage. Retirez toutes les protections.
1.2 Emplacement. Placez l'appareil éloigné de toutes sources de chaleur et protégé du rayonnement solaire direct, contribuant à l'augmentation de la consommation.

Ne pas exposer l'appareil en plein air ou sous la pluie.

Faire en sorte que l'air puisse circuler à l'arrière du réfrigérateur. Veillez à laisser un espace de 25 mm entre le fond du réfrigérateur et le mur. Ne boucher avec aucun objet l'espace existant entre le réfrigérateur et le sol ni le haut du réfrigérateur.

Votre réfrigérateur doit être mis à niveau pour éviter les vibrations et les bruits. Notez que si l'appareil est situé près d'un mur ou d'un placard, il peut émettre des bruits.

Vérifi ez que les clayettes sont correctement mises en place et séparez les récipients pour éviter les vibrations.

1.3 Raccordement électrique. Laissez l'appareil reposer au moins 2 heures en position verticale avant de le brancher. Vérifi ez les informations de la plaque signalétique (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Assurez-vous que le câble n'est pas en contact avec le moteur ou coincé dessous.

1.4 Inversion du sens d'ouverture de la porte. Débranchez l'appareil de la prise de courant et videz-le de son contenu.

Couchez délicatement l'appareil sur le sol (1.4.1).

Desserrez les vis (1.4.2) et enlevez la

charnière supérieure et le pivot supérieur avec un tournevis (1.4.3).

Débranchez le connecteur en appuyant sur l'onglet (1.4.4). Retirez la porte du réfrigérateur (1.4.5). Enlevez le bandeau de commandes et faire levier dans les encoches prévues avec un tournevis (1.4.6).

Faire une entaille pour le câble sur le côté opposé, dans la zone indiquée sur la carcasse (1.4.7). Remettez en place le bandeau de commandes en faisant passer le câble dans l'entaille réalisée (1.4.8).

Desserrez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière et placez-la sur le côté opposé (1.4.9).

Dévissez la poignée verticale et placez-la sur le côté opposé de la porte en la tournant à 180° (1.4.10)

Replacez la porte (1.4.11).

Placez le cache de fermeture dans l'espace de la charnière supérieure sur le côté opposé (1.4.12). Appuyez sur le connecteur pour le brancher à la porte (1.4.13).

Fixez la charnière supérieure et la douille de rotation en introduisant le câble excédentaire dans le bandeau de commandes (1.4.14) et serrez les vis (1.4.15).

Soulevez le réfrigérateur avec soin (1.4.16).

1.5 Mise à niveau de l'appareil. Réglez les pieds de l'appareil, de sorte qu'il soit légèrement incliné vers l'arrière, pour assurer la fermeture correcte de la porte(1.5.1).

2

Utilisation

2.1 Mise en marche du réfrigérateur. Appuyez sur la touche ① (2.1.1). Appuyez sur +, — jusqu'à l'affi chage d'un chiffre sur le visuel (2.1.2) ou tournez la commande (2.1.3). Sur les modèles b, c la LED "ON" s'allume pour indiquer que l'appareil est en marche.

Le mod a, se bloque automatiquement. Pour le débloquer, appuyez sur la touche pendant 3 secondes (2.3.6).

2.2 Sélection de la température. Appuyez sur les touches T° +, T(2-2.1). Appuyez sur +, — (2.2.2), ou tournez la commande (2.2.3). Une fois la température sélectionnée, pour connaître la température réelle du compartiment conservateur, appuyez pendant 5 secondes sur les touches T° +, T(2-2.4), + ou — (2.2.5). La température clignotera. Le modèle c ne dispose pas de cette fonction.

Recommendation : La température conseillée du réfrigérateur est 4. Il est recommandé de maintenir la température entre 1 et 2 degrés.

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement de l'appareil et de la fréquence d'ouverture de la porte.

2.3 Fonctions du réfrigérateur.

Fonction refroidissement rapide :

Cette fonction active le réfrigérateur à la température la plus froide pendant 6 heures. Il est recommandé de l'activer lors de l'introduction dans le réfrigérateur d'une grande quantité d'aliments. Pour activer et désactiver cette fonction, appuyez sur (2.3.1) ou (2.3.3). Sur le modèle b l'écran affi chera tant que la fonction reste activée.

Fonction vacances : Indiquée lorsque vous n'allez pas utiliser le réfrigérateur pendant une période prolongée, Le réfrigérateur fonctionnera à 9 degrés, en réduisant au maximum la consommation d'énergie et la production d'odeurs.

Pour activer et désactiver cette fonction : appuyez sur la touche ECO jusqu'à l'affi chage de l'indicationECO sur le visuel (2.3.4), ou appuyez sur la touche 📄, L'écran affi chera HD tant que cette fonction est activée (2.3.5). Le modèle c ne dispose pas de cette fonction.

Attention : Pour le fonctionnement correct de la fonction vacances, la porte du réfrigérateur doit être fermée.

Verrouillage : Indiquée pour éviter d'éventuelles modifi cations accidentelles dans la régulation du dispositif ou sa manipulation par les enfants. L'écran affi chera l'icône indiquant que le verrouillage est activité. Appuyez sur (2.3.6) ou (2.3.7), l'écran affi chera en alternance avec l'affi chage normal, tant que cette fonction est activée. Le modèle ne dispose pas de cette fonction.

2.4 Sécurité alimentaire. La température n'est pas uniforme à l'intérieur du réfrigérateur. Certaines zones sont plus froides que d'autres. Veillez à ranger les aliments dans la zone appropriée, afi n d'assurer leur bonne conservation (2.4,1) :

1. Beurre.
2. Plats préparés, fromages, yaourts, crème, sauces, oeufs.
3. Bouteilles, lait.
4. Viande, volaille, gibier, poissons crus et charcuterie.
5. Légumes.
6. Vacuum Box (accessoire).
7. Ice Maker (accessoire).

2.5 ICE MAKER. Il s'agit d'un accessoire du réfrigérateur qui permet de produire jusqu'à 20 glaçons. Si votre appareil est muni d'un Ice Maker, sortez le tiroir (2.5.1) et, ensuite, chacun des 5 bacs internes (2.5.2). Remplissez-les d'eau (2.5.3) et remettez-les en place, en veillant à ne pas renverser d'eau (2.5.4). Remettez correctement en place l'Ice Maker dans son logement (2.5.5). Après 24 heures, les glaçons seront prêts à l'emploi.

2.6 Éteindre le réfrigérateur. Appuyez sur pendant 3 secondes ou appuyez sur — jusqu'à ce que le visuel n'affi che aucune température (2.6.1, 2.6.2). Ou faites tourner la commande jusqu'à la position OFF (2.6.3). Sur les modèles b, c la LED "ON" s'éteindra.

2.7 Recommandations d'utilisation.

• Éteignez le ventilateur pour une plus grande économie d'énergie (2.7.1).
• Évitez les ouvertures prolongées de la porte, pour une utilisation optimale de votre réfrigérateur et une économie d'énergie.
• Conservez les aliments dans des conteneurs hermétiques, pour éviter leur dessèchement.

3

Entretien et nettoyage

3.1 Nettoyage intérieur. Lavez l'intérieur à l'eau et au bicarbonate, à l'aide d'une éponge

ou d'une lavette, pour éviter la formation de mauvaises odeurs.

N'utilisez en aucun cas des machines à vapeur, ni de dissolvants ou de détergents abrasifs.

3.2 Nettoyage extérieur. N'utilisez pas de machines à vapeur pour nettoyer les visuels.

Il est recommandé de nettoyer la grille arrière une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette.

3.4 Remplacement de l'ampoule. Si l'ampoule grille : débranchez l'appareil. Retirez le réfl ecteur en appuyant sur la languette (3.4.1) et ôtez l'ampoule grillée (3.4.2). Remplacez-la par une autre du même type, à visser, E14, 220-240V, 15/25W ou selon l'indication de luminaire.

3.5 Remplacement du fi litre de carbone. Le réfrigérateur peut être muni d'un fi litre carbone, qui absorbe les mauvaises odeurs émanant des aliments et retient les microorganismes (moisissures et bactéries) de l'air en circulation.

Le fi ltre conserve ses propriétés pendant un temps limité de 6 mois. Un fois ce temps écoulé, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modèle.

Pour activer le fi ltre : appuyez sur la languette et retirez la protection pour accéder au fi ltre (3.5.1). Séparez le fi ltre du cache (3.5.2) et retirez les languettes de protection du nouveau fi ltre (3.5.3).

Appuyez sur le visuel BIOFILTER jusqu'à entendre un léger claquement (3.5.4) et au bout de quelques secondes l'échelle de durée commencera à se colorer. Remettez correctement en place le fi ltre et le cache.

⚠ Gardez les fi Itres usés et les rechanges hors de portée des enfants ; leur ingestion peut s'avérer dangereuse.

Veillez à ne pas mouiller pas le fi ltre, car il perdrait ses propriétés.

Problèmes de fonctionnement

4.1 Porte ouverte. Si la porte du réfrigérateur reste ouverte pendant plus d'1 minute, l'alarme ⚠️, retentit et l'éclairage du réfrigérateur s'éteint (4.1.1, 4.1.2). Fermez la porte pour désactiver l'alarme.

4.2 Panne de courant.

Ouvrez la porte du réfrigérateur le moins possible.

4.3 Bruits normaux du réfrigérateur.

Votre réfrigérateur peut émettre pendant son fonctionnement une série de bruits qui sont normaux, vous n'avez pas à vous en soucier:

- Le gaz réfrigérant peut produire un bruit de bouillonnement en circulant dans l'évaporateur.

- Le compresseur peut produire des ronfl ements et/ou un léger claquement, surtout au démarrage.

- Les dilatations ou les contractions des matériaux utilisés peuvent produire des craquements.

• L'air déplacé par le ventilateur du congélateur peut générer un petit bruit de fond.

Ne manipulez pas l'appareil pour tenter de le réparer. Adressez-vous au Service d'Assistance Technique.

Consignes de sécurité

• Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur du réfrigérateur, sauf s'ils sont du type recommandé par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens différents de ceux recommandés par le fabricant, pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) souffrant d'un handicap physique, sensoriel ou mental,

ni celles manquant d'expérience ou ignorant son fonctionnement, sauf si des instructions appropriées leur ont été données et sous la surveillance d'une personne responsable de leur sécurité. Ne pas laisser les enfants jouer avec l'appareil.

- Si le câble d'alimentation est endommagé, le faire remplacer par le fabricant ou par son Service Après-Vente ou par un professionnel dûment qualifi é, afi n d'éviter tout risque d'accident.

Environnement

Cet appareil frigorifi que a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détériore pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartiment, selon la fonction dont vous avez besoin pour obtenir une utilisation effi cace de votre appareil électroménager frigorifi que.

Débranchez le réfrigérateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous économiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Le symbole indique que l'on ne doit pas se débarrasser de l'appareil en utilisant les conteneurs traditionnels pour les résidus domestiques.

Remettez votre appareil frigorifi que dans un centre de reprise spécifi que.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'information, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifi que.
