Produkttyp	Kühlschrank
Marke	Fagor
Modell	FFK1674XW
Abmessungen (H x B x T)	1770 x 560 x 550 mm (Schätzung)
Gewicht	70 kg (Schätzung)
Stromversorgung	220-240 V, 50 Hz, Schutzkontaktstecker
Kältemittel	R600A (umweltfreundlich)
Klimaklasse	N-ST (Schätzung)
Empfohlene Kühlschranktemperatur	4 °C
Schnellkühlfunktion	Aktiviert die kälteste Temperatur für 6 Stunden
Urlaubsmodus	Funktioniert bei 9 °C zur Reduzierung des Verbrauchs
Bedienfeldsperre	Ja (3 Sekunden lang gedrückt halten)
Tür-offen-Alarm	Wird nach 1 Minute Öffnen ausgelöst
Aktivkohlefilter	Empfohlener Austausch alle 6 Monate
Eisbereiter (Zubehör)	Produziert bis zu 20 Eiswürfel (5 Behälter)
Türanschlagwechsel	Möglich (detaillierte Anleitung in der Bedienungsanleitung)
Innenbeleuchtung	Lampe E14, 220-240 V, 15/25 W
Innenreinigung	Mit Wasser und Natron, nicht scheuernder Schwamm
Außenreinigung	Weiches Tuch, keinen Dampf verwenden
Reinigung des Rückengitters	Einmal pro Jahr mit dem Staubsauger
Sicherheitshinweise	Kältekreislauf nicht beschädigen; keine nicht empfohlenen Elektrogeräte verwenden
Reparierbarkeit	Ersatzteile verfügbar (Lampe, Aktivkohlefilter); Kundendienst kontaktieren

Häufig gestellte Fragen - FFK1674XW FAGOR

Wie kann man den Türanschlag des Kühlschranks ändern?

Trennen Sie das Gerät vom Strom, leeren Sie es, und legen Sie es vorsichtig hin. Befolgen Sie die Schritte in der Anleitung: Schrauben Sie das obere Scharnier ab, trennen Sie den Stecker, nehmen Sie die Tür ab, versetzen Sie die Bedienblende, machen Sie einen Einschnitt für das Kabel auf der anderen Seite, ändern Sie die Position der Achse am unteren Scharnier, und setzen Sie die Tür wieder ein, wobei Sie den Griff umkehren. Achten Sie darauf, den Stecker wieder richtig anzuschließen.

Was tun bei Stromausfall?

Öffnen Sie die Kühlschranktür so wenig wie möglich, um die Temperatur zu halten. Die Lebensmittel bleiben mehrere Stunden kalt, wenn die Tür geschlossen bleibt. Überprüfen Sie nach der Rückkehr des Stroms den Zustand der Lebensmittel.

Wie aktiviere ich den Urlaubsmodus?

Drücken Sie die ECO-Taste, bis auf dem Display 'ECO' erscheint, oder drücken Sie die Taste mit dem Buchsymbol. Der Kühlschrank arbeitet bei 9 °C und reduziert den Energieverbrauch. Die Tür muss geschlossen bleiben, um ordnungsgemäß zu funktionieren.

Wie wechsle ich die Innenlampe?

Trennen Sie das Gerät vom Strom. Entfernen Sie den Reflektor, indem Sie auf die Lasche drücken, und schrauben Sie die defekte Lampe heraus. Ersetzen Sie sie durch eine identische Lampe: E14, 220-240 V, 15/25 W oder gemäß der Angabe der Leuchte. Setzen Sie den Reflektor wieder ein und schließen Sie das Gerät wieder an.

Welche Geräusche sind bei diesem Kühlschrank normal?

Es ist normal, ein Blubbergeräusch (Kältemittel), ein Summen oder leichtes Klacken des Kompressors, Knackgeräusche durch Ausdehnung/Kontraktion und das Geräusch des Ventilators zu hören. Machen Sie sich keine Sorgen, diese Geräusche sind normal.

Was ist die empfohlene Temperatur für den Kühlschrank?

Die empfohlene Temperatur beträgt 4 °C. Es wird empfohlen, die Temperatur zwischen 1 und 2 Grad zu halten, um eine optimale Konservierung zu gewährleisten. Die Innentemperatur hängt jedoch von der Umgebungstemperatur, dem Standort und der Häufigkeit des Öffnens der Tür ab.

Wie reinigt man das Innere des Kühlschranks?

Waschen Sie das Innere mit Wasser und Natron mit einem Schwamm oder Tuch. Verwenden Sie niemals Dampfreiniger, Lösungsmittel oder scheuernde Reinigungsmittel. Dadurch wird die Bildung von schlechten Gerüchen vermieden.

Wie benutze ich den Eisbereiter?

Nehmen Sie die Schublade des Eisbereiters heraus und entnehmen Sie die 5 inneren Behälter. Füllen Sie sie mit Wasser und setzen Sie sie zurück in die Schublade, wobei Sie vermeiden, Wasser zu verschütten. Setzen Sie den Eisbereiter wieder in sein Fach ein. Die Eiswürfel sind nach 24 Stunden fertig.

Was tun, wenn der Tür-offen-Alarm ausgelöst wird?

Der Alarm ertönt und die Beleuchtung schaltet sich aus, wenn die Tür länger als eine Minute offen bleibt. Schließen Sie einfach die Tür, um den Alarm zu deaktivieren.

Wie kann man mit diesem Kühlschrank Energie sparen?

Schalten Sie den Ventilator aus, wenn er nicht benötigt wird, vermeiden Sie langes Öffnen der Tür, bewahren Sie Lebensmittel in luftdichten Behältern auf, und nutzen Sie den Urlaubsmodus bei längerer Abwesenheit. Reinigen Sie das Rückengitter einmal pro Jahr mit dem Staubsauger.

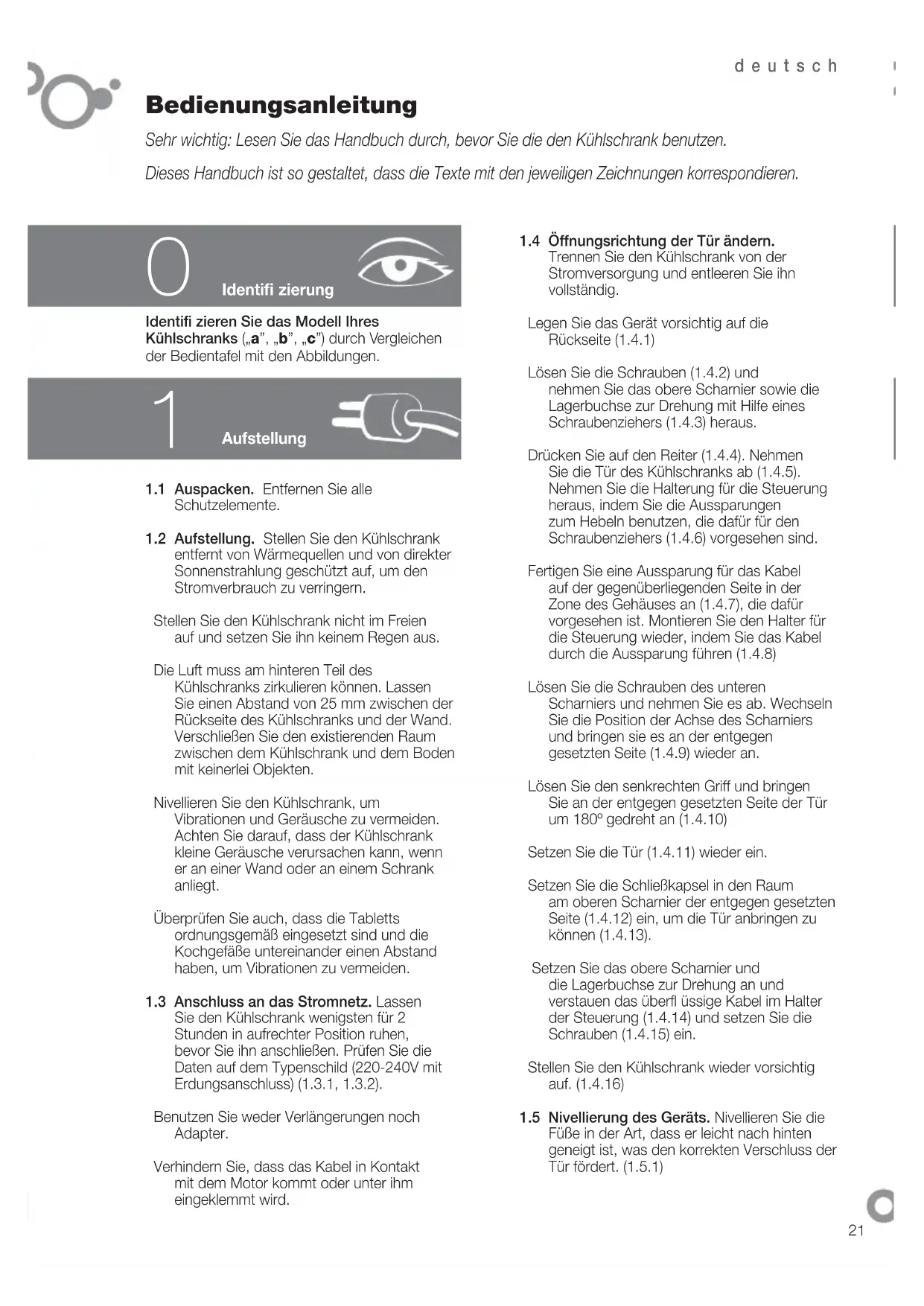

BEDIENUNGSANLEITUNG FFK1674XW FAGOR

Sehr wichtig: Lesen Sie das Handbuch durch, bevor Sie die den Kühlschrank benutzen.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

Identifi zierung

Identifi zieren Sie das Modell Ihres

Kühlschranks („a“, „b“, „c“) durch Vergleichen der Bedientafel mit den Abbildungen.

1

Aufstellung

1.1 Auspacken. Entfernen Sie alle Schutzelemente.

1.2 Aufstellung. Stellen Sie den Kühlschrank entfernt von Wärmequellen und von direkter Sonnenstrahlung geschützt auf, um den Stromverbrauch zu verringern.

Stellen Sie den Kühlschrank nicht im Freien auf und setzen Sie ihn keinem Regen aus.

Die Luft muss am hinteren Teil des Kühlschranks zirkulieren können. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschließen Sie den existierenden Raum zwischen dem Kühlschrank und dem Boden mit keinerlei Objekten.

Nivellieren Sie den Kühlschrank, um Vibrationen und Geräusche zu vermeiden. Achten Sie darauf, dass der Kühlschrank kleine Geräusche verursachen kann, wenn er an einer Wand oder an einem Schrank anliegt.

Überprüfen Sie auch, dass die Tabletts ordnungsgemäß eingesetzt sind und die Kochgefäße untereinander einen Abstand haben, um Vibrationen zu vermeiden.

1.3 Anschluss an das Stromnetz. Lassen Sie den Kühlschrank wenigsten für 2 Stunden in aufrechter Position ruhen, bevor Sie ihn anschließen. Prüfen Sie die Daten auf dem Typenschild (220-240V mit Erdungsanschluss) (1.3.1, 1.3.2).

Benutzen Sie weder Verlängerungen noch Adapter.

Verhindern Sie, dass das Kabel in Kontakt mit dem Motor kommt oder unter ihm eingeklemmt wird.

1.4 Öffnungsrichtung der Tür ändern.

Trennen Sie den Kühlschrank von der Stromversorgung und entleeren Sie ihn vollständig.

Legen Sie das Gerät vorsichtig auf die Rückseite (1.4.1)

Lösen Sie die Schrauben (1.4.2) und nehmen Sie das obere Scharnier sowie die Lagerbuchse zur Drehung mit Hilfe eines Schraubenziehers (1.4.3) heraus.

Drücken Sie auf den Reiter (1.4.4). Nehmen Sie die Tür des Kühlschranks ab (1.4.5). Nehmen Sie die Halterung für die Steuerung heraus, indem Sie die Aussparungen zum Hebeln benutzen, die dafür für den Schraubenziehers (1.4.6) vorgesehen sind.

Fertigen Sie eine Aussparung für das Kabel auf der gegenüberliegenden Seite in der Zone des Gehäuses an (1.4.7), die dafür vorgesehen ist. Montieren Sie den Halter für die Steuerung wieder, indem Sie das Kabel durch die Aussparung führen (1.4.8)

Lösen Sie die Schrauben des unteren Scharniers und nehmen Sie es ab. Wechseln Sie die Position der Achse des Scharniers und bringen sie es an der entgegen gesetzten Seite (1.4.9) wieder an.

Lösen Sie den senkrechten Griff und bringen Sie an der entgegen gesetzten Seite der Tür um 180° gedreht an (1.4.10)

Setzen Sie die Tür (1.4.11) wieder ein.

Setzen Sie die Schließkapsel in den Raum am oberen Scharnier der entgegen gesetzten Seite (1.4.12) ein, um die Tür anbringen zu können (1.4.13).

Setzen Sie das obere Scharnier und die Lagerbuchse zur Drehung an und verstauen das überfl üssige Kabel im Halter der Steuerung (1.4.14) und setzen Sie die Schrauben (1.4.15) ein.

Stellen Sie den Kühlschrank wieder vorsichtig auf. (1.4.16)

1.5 Nivellierung des Geräts. Nivellieren Sie die Füße in der Art, dass er leicht nach hinten geneigt ist, was den korrekten Verschluss der Tür fördert. (1.5.1)

2

Verwendung

2.1 Einschalten des Kühlschranks. Drücken Sie die Taste (2.1.1). Drücken Sie +, — bis eine Ziffer auf der Anzeige erscheint (2.1.2) oder drehen Sie die Steuerung (2.1.3). Bei den Modellen b, c wird die LED "on" aufl euchten und anzeigen, dass das Gerät in Betrieb ist.

Das Moda, wird automatisch blockiert. Um es zu deblockieren, drücken Sie die Taste erneut für drei Sekunden drücken (2.3.6).

2.2 Auswahl der Temperatur. Drücken Sie die Tasten T° +, T(2.2.1). Drücken Sie +, -(2.2.2), oder drehen Sie die Steuerung (2.2.3). Wenn die gewünschte Temperatur gewählt ist, können Sie die derzeitige Temperatur erfahren, wenn Sie die Tasten T° +, T(2.2.4), + oder -(2.2.5). für 5 Sekunden drücken. Die Temperatur wird blinken. Das Modell c verfügt nicht über diese Funktion.

Empfehlung: Temperatur im Kühlschrank ist . Es ist ratsam, sie stets zwischen und Grad zu halten.

Vergessen Sie nicht, dass die Temperatur im Inneren von der Raumtemperatur, dem Aufstellort und davon abhängt, wie oft die Tür geöffnet wird.

2.3 Funktionen des Kühlschranks.

Funktion schnelles Kühlen: Die Funktion aktiviert den Kühlschrank auf der niedrigsten Temperatur während 6 Stunden. Es wird empfohlen, diese Funktion zu aktivieren, wenn viele Nahrungsmittel in den Kühlschrank gegeben werden. Zum Aktivieren und Deaktivieren: Drücken Sie (2.3.1) oder SUPER (2.3.2, 2.3.3), am Modell und die Anzeige wird das so lange anzeigen, wie die Funktion aktiviert ist SC.

Funktion Urlaub: Sie ist für Zeiträume einer längeren Abwesenheit angezeigt. Der Kühlschrank wird auf 9 Grad gehalten, um die Entstehung von schlechten Gerüchen zu vermeiden und dabei nur sehr wenig Energie verbrauchen.

Zum Aktivieren und Deaktivieren: Drücken Sie die Taste ECO bis in der Anzeige ECO (2.3.4), erscheint und so lange ist die Funktion aktiviert (2.3.5) HO. Das Modell c verfügt nicht über diese Funktion.

⚠️ Warnung: Für einen korrekten Betrieb der Urlaubsfunktion, muss die Tür des Kühlschranks geschlossen sein.

Sperre: Mit ihr soll vermieden werden, dass ungewollt Veränderungen an den Einstellungen des Geräts vorgenommen werden oder Kinder mit der Steuerung spielen. Auf der Anzeige wird das Bildsymbol erscheinen, dass der Kühlschrank blockiert ist. Drücken Sie (2.3.6) oder (2.3.7). Die Anzeige wird abwechselnd mit der normalen Anzeige gezeigt, während die Funktion aktiviert ist. Das Modell verfügt nicht über diese Funktion.

2.4 Verteilung der Nahrungsmittel. Die Temperatur ist nicht einheitlich im Inneren des Kühlschranks. Einige Zonen sind kälter als andere. Die Nahrungsmittel müssen in der jeweils korrekten Zone gelagert werden, um ihre korrekte Konservierung zu garantieren (2.4,1):

1. Butter.
2. Vorspeisen, Käse, Joghurt, Sahne, Saucen, Eier.
3. Flaschen, Milch.
4. Fleisch, Geflügel, roher Fisch, Wurst.
5. Hülsenfrüchte und Gemüse.
6. Vakuum-Box (Zubehör).
7. Ice maker (Zubehör).

2.5 ICE MAKER. Es ist ein Zubehörteil für Ihren Kühlschrank, mit dem Sie bis zu 20 Eiswürfel herstellen können. Wenn Sie einen Ice maker haben, nehmen Sie ihn aus dem Kühlschrank (2.5.1) heraus. Nehmen sie die einzelnen 5 Fächer im Inneren heraus (2.5.2) und füllen Sie sie mit Wasser (2.5.3). Setzen Sie sie wieder ein, ohne dabei Wasser zu verschütten (2.5.4). Setzen Sie den Ice maker vorsichtig wieder in den Kühlschrank ein (2.5.5). Nach 24 Stunden sind Eiswürfel fertig für den Gebrauch.

2.6 Abschalten des Kühlschranks. Drücken Sie ① für—3 Sekunden oder drücken Sie so lange, bis auf der Anzeige (2.6.1, 2.6.2) keine Temperatur mehr angezeigt wird. Oder stellen Sie die Steuerung auf die Position Off (2.6.3). Bei den Modellen b, c wird die LED "On" erlöschen.

2.7 Empfehlungen für die Nutzung.

- Lassen Sie für eine größere Energieeinsparung den Ventilator abgeschaltet (2.7.1).

- Öffnen Sie die Türen nicht länger als unbedingt notwendig. Damit erreichen Sie eine effi zientere Benutzung des Kühlschranks und damit wird ein höherer Energieverbrauch vermieden.

- Bewahren Sie die Nahrungsmittel in hermetisch geschlossenen Gefäßen auf, um ihr Austrocknen zu vermeiden.

3 Reinigung und Instandhaltung

3.1 Reinigung innen. Benutzen Sie einen Schwamm oder einen feuchten Lappen, der mit Wasser und Natriumbikarbonat getränkt ist, um das Innere zu reinigen und die Bildung von Gerüchen zu verhindern.

Benutzen Sie niemals Dampfreiniger, Lösungsmittel oder kratzende Reinigungsmittel zur Reinigung.

3.2 Reinigung außen. Benutzen Sie niemals Dampfreiniger für die Reinigung der Anzeige.

Es ist ratsam, das hinter Gitter einmal pro Jahr mit einem Staubsauger zu reinigen.

3.3 Reinigung des Zubehörs. Diese Teile sind nicht geeignet für die Spülmaschine. Reinigen Sie sie mit der Hand und benutzen Sie einen Schwamm oder Wischlappen.

3.4 Austausch der Glühbirne. Wenn die Glühbirne durchbrennt: Schalten Sie den Kühlschrank ab. Nehmen Sie die Abdeckung ab, indem Sie auf den Reiter drücken (3.4.1) und nehmen Sie die kaputte Leuchte heraus (3.4.2). Tauschen Sie sie durch eine neue des gleichen Typs, mit einem Gewinde, E14, 220-240V, 15/25W oder nach der entsprechenden Angabe aus.

3.5 Wechsel des Aktivkohlefi Iters. Der Kühlschrank kann über einen Aktivkohlefi Iter verfügen, der Gerüche von bestimmten Nahrungsmitteln beseitigt und Mikroorganismen (Pilze und Bakterien) aus der zirkulierenden Luft herausfi Itert.

Der Filter hält seine Eigenschaften über eine begrenzte Zeitspanne von 6 Monaten aufrecht. Nach dieser Zeitspanne wird empfohlen, ihn durch einen neuen zu ersetzen. Die Anbringung variiert je nach Modell.

Zum Aktivieren des Filters: Drücken Sie auf den Reiter und nehmen Sie die Abdeckung ab, um zum Filter zu gelangen (3.5.1).

Nehmen Sie den Deckel vom alten Filter ab (3.5.2). Nehmen Sie die Verschlüsse des neuen Filters ab (3.5.3).

Drücken Sie auf das Sichtglas BIOFILTER, bis Sie einen leichten Klick hören (3.5.4). Nach wenigen Sekunden wird die die Anzeige sich verfärben. Bringen Sie den Filter wieder in der korrekten Position an.

Verbrauchte Filter und Ersatzteile müssen außerhalb der Reichweite von Kindern aufbewahrt werden; das Verschlucken großer Mengen kann gefährlich sein.

Befeuchten Sie den Filter nicht, denn damit verliert er alle seine Eigenschaften.

Diagnosen

4.1 Tür offen. Wenn die Tür länger als 1 Minute offen ist, wird ein Signal aufl euchten ein Alarmsignal ertönen und das Licht im Kühlschrank erlischt (4.1.1, 4.1.2). Der Alarm wird abgeschaltet, wenn die Tür geschlossen wird.

4.2 Ausfall der Stromversorgung.

Öffnen Sie die Tür des Kühlschranks in dem Fall so wenig wie möglich.

4.3 Abnormale Geräusche des Kühlschranks.

Dein Kühlschrank kann einige Geräusche machen, die normal sind und über die Sie sich keine Sorgen machen müssen.

- Das Kühlgas kann ein sprudelndes Geräusch bei der Zirkulation im Kreislauf erzeugen.

- Der Kompressor kann ein Summen und / oder ein leichtes Klopfen verursachen, vor allem wenn er in Betrieb geht.

- Das Ausdehnen und Zusammenziehen der benutzten Materialien kann zu einem Knacken oder Knirschen führen.

• Die Luft, die vom Ventilator des Eisschranks bewegt wird, kann zu einem leichten Hintergrundgeräusch führen.

Versuchen Sie nicht den Kühlschrank zu reparieren. Wenden Sie sich an den Technischen Kundendienst.

5

Sicherheit

• Seien Sie vorsichtig, um den Kühlmittelkreislauf nicht zu beschädigen.
• Benutzen Sie keine elektrischer Geräte im Inneren des Kühlschranks, außer wenn Sie ausdrücklich vom Hersteller empfohlen sind.
• Benutzen Sie keine mechanischen Geräte, die nicht vom Hersteller empfohlen sind, um den Abtauvorgang zu beschleunigen.
• Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung verantwortlich ist. Überwachen Sie Kinder, um sich darüber zu versichern, dass diese nicht mit dem Gerät spielen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Technischen Kundendienst oder von qualifi ziertem Personal ausgetauscht werden, um Gefahren zu vermeiden.

Umwelt

Bei der Entwicklung dieses Kühlschranks wurde auf den Schutz und die Bewahrung der Umwelt geachtet.

Dieser Kühlschrank arbeitet mit dem Kühlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für jeden Bereich entsprechend der benötigten Funktion empfohlenen Temperaturen, um Ihren Kühlschrank möglichst effektiv zu nutzen.

Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen Geräten.

Das Symbol weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf.

Bringen Sie Ihren Kühlschrank zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.
