FFK1674XW - Refrigerador FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador
Marca	Fagor
Modelo	FFK1674XW
Dimensiones (Al x An x P)	1770 x 560 x 550 mm (estimado)
Peso	70 kg (estimado)
Alimentación eléctrica	220-240 V, 50 Hz, toma de tierra
Refrigerante	R600A (respetuoso con el medio ambiente)
Clase climática	N-ST (estimado)
Temperatura recomendada del refrigerador	4 °C
Función enfriamiento rápido	Activa la temperatura más fría durante 6 horas
Función vacaciones	Funciona a 9 °C para reducir el consumo
Bloqueo de mandos	Sí (pulsación prolongada de 3 segundos)
Alarma de puerta abierta	Se activa después de 1 minuto de apertura
Filtro de carbón	Reemplazo recomendado cada 6 meses
Ice Maker (accesorio)	Produce hasta 20 cubitos de hielo (5 cubetas)
Inversión del sentido de apertura de la puerta	Posible (instrucciones detalladas en el manual)
Iluminación interior	Bombilla E14, 220-240 V, 15/25 W
Limpieza interior	Con agua y bicarbonato, esponja no abrasiva
Limpieza exterior	Paño suave, no usar vapor
Limpieza de la rejilla trasera	Una vez al año con aspiradora
Instrucciones de seguridad	No dañar el circuito de refrigeración; no usar aparatos eléctricos no recomendados
Reparabilidad	Piezas de repuesto disponibles (bombilla, filtro de carbón); contactar al servicio posventa

Preguntas frecuentes - FFK1674XW FAGOR

¿Cómo invertir el sentido de apertura de la puerta del refrigerador?

Desconecte el aparato, vacíelo y luego túmbelo con cuidado. Siga los pasos del manual: desatornille la bisagra superior, desconecte el conector, retire la puerta, mueva el panel de control, haga una muesca para el cable en el otro lado, cambie la posición del eje en la bisagra inferior y vuelva a colocar la puerta invirtiendo el mango. Asegúrese de volver a conectar correctamente el conector.

¿Qué hacer en caso de corte de luz?

Abra la puerta del refrigerador lo menos posible para mantener la temperatura. Los alimentos permanecerán fríos durante varias horas si la puerta permanece cerrada. Después de que regrese la corriente, verifique el estado de los alimentos.

¿Cómo activar la función vacaciones?

Presione la tecla ECO hasta que aparezca la indicación 'ECO' en la pantalla, o presione la tecla con el icono del libro. El refrigerador funcionará a 9 °C, reduciendo el consumo de energía. La puerta debe permanecer cerrada para un funcionamiento correcto.

¿Cómo reemplazar la bombilla interior?

Desconecte el aparato. Retire el reflector presionando la lengüeta, luego desatornille la bombilla fundida. Reemplácela por una bombilla idéntica: E14, 220-240 V, 15/25 W o según la indicación de la luminaria. Vuelva a colocar el reflector y vuelva a conectar.

¿Qué ruidos son normales para este refrigerador?

Es normal escuchar un ruido de burbujeo (gas refrigerante), un zumbido o un ligero chasquido del compresor, crujidos debido a dilataciones/contracciones y el ruido del ventilador. No se preocupe, estos ruidos son normales.

¿Cuál es la temperatura recomendada para el refrigerador?

La temperatura recomendada es de 4 °C. Se recomienda mantener la temperatura entre 1 y 2 grados para una conservación óptima. Sin embargo, la temperatura interior depende de la temperatura ambiente, la ubicación y la frecuencia de apertura de la puerta.

¿Cómo limpiar el interior del refrigerador?

Lave el interior con agua y bicarbonato usando una esponja o un paño. Nunca use máquinas de vapor, disolventes o detergentes abrasivos. Esto evita la formación de malos olores.

¿Cómo usar el Ice Maker?

Saque el cajón del Ice Maker, luego retire las 5 cubetas internas. Llénelas de agua y vuelva a colocarlas en el cajón, evitando derramar agua. Vuelva a colocar el Ice Maker en su lugar. Los cubitos de hielo estarán listos después de 24 horas.

¿Qué hacer si se activa la alarma de puerta abierta?

La alarma suena y la iluminación se apaga si la puerta permanece abierta más de un minuto. Simplemente cierre la puerta para desactivar la alarma.

¿Cómo ahorrar energía con este refrigerador?

Apague el ventilador si no es necesario, evite aperturas prolongadas de la puerta, conserve los alimentos en recipientes herméticos y use la función vacaciones durante ausencias largas. Limpie la rejilla trasera una vez al año con aspiradora.

MANUAL DE USUARIO FFK1674XW FAGOR

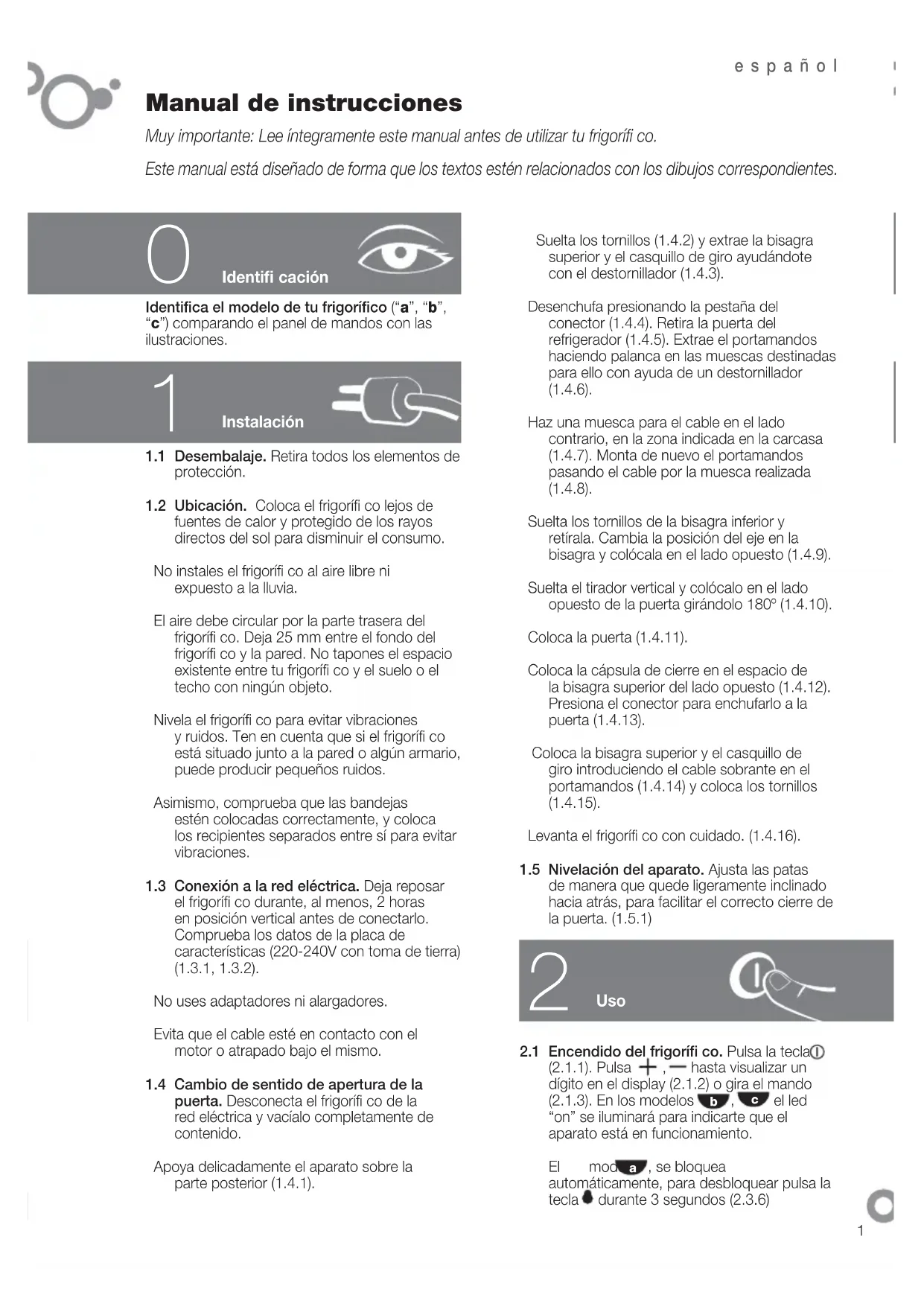

Manual de instrucciones

Muy importante: Lee íntegramente este manual antes de utilizar tu frigorífico.

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identifi cación

Identifica el modelo de tu frigorífico ("a", "b", "c") comparando el panel de mandos con las ilustraciones.

Instalación

1.1 Desembalaje. Retira todos los elementos de protección.
1.2 Ubicación. Coloca el frigorífico lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.

No instales el frigorífico al aire libre ni expuesto a la lluvia.

El aire debe circular por la parte trasera del frigorífi co. Deja 25 mm entre el fondo del frigorífi co y la pared. No tapones el espacio existente entre tu frigorífi co y el suelo o el techo con ningún objeto.

Nivela el frigorífi co para evitar vibraciones y ruidos. Ten en cuenta que si el frigorífi co está situado junto a la pared o algún armario, puede producir pequeños ruidos.

Asimismo, comprueba que las bandejas estén colocadas correctamente, y coloca los recipientes separados entre sí para evitar vibraciones.

1.3 Conexión a la red eléctrica. Deja reposar el frigorífico durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).

No uses adaptadores ni alargadores.

Evita que el cable esté en contacto con el motor o atrapado bajo el mismo.

1.4 Cambio de sentido de apertura de la puerta. Desconecta el frigorífi co de la red eléctrica y vacíalo completamente de contenido.

Apoya delicadamente el aparato sobre la parte posterior (1.4.1).

Suelta los tornillos (1.4.2) y extrae la bisagra superior y el casquillo de giro ayudándote con el destornillador (1.4.3).

Desenchufa presionando la pestaña del conector (1.4.4). Retira la puerta del refrigerador (1.4.5). Extrae el portamandos haciendo palanca en las muescas destinadas para ello con ayuda de un destornillador (1.4.6).

Haz una muesca para el cable en el lado contrario, en la zona indicada en la carcasa (1.4.7). Monta de nuevo el portamandos pasando el cable por la muesca realizada (1.4.8).

Suelta los tornillos de la bisagra inferior y retírala. Cambia la posición del eje en la bisagra y colócala en el lado opuesto (1.4.9).

Suelta el tirador vertical y colócalo en el lado opuesto de la puerta girándolo 180° (1.4.10).

Coloca la puerta (1.4.11).

Coloca la cápsula de cierre en el espacio de la bisagra superior del lado opuesto (1.4.12). Presiona el conector para enchufarlo a la puerta (1.4.13).

Coloca la bisagra superior y el casquillo de giro introduciendo el cable sobrante en el portamandos (1.4.14) y coloca los tornillos (1.4.15).

Levanta el frigorífi co con cuidado. (1.4.16).

1.5 Nivelación del aparato. Ajusta las patas de manera que quede ligeramente inclinado hacia atrás, para facilitar el correcto cierre de la puerta. (1.5.1)

Uso

2.1 Encendido del frigorífico. Pulsa la tecla (2.1.1). Pulsa +, — hasta visualizar un dígito en el display (2.1.2) o gira el mando (2.1.3). En los modelos b, c el led "on" se iluminará para indicarte que el aparato está en funcionamiento.

El mod a, se bloquea automáticamente, para desbloquear pulsa la tecla durante 3 segundos (2.3.6)

2.2 Selección de temperatura. Pulsa las teclas T° +, T(2.2.1). Pulsa +, — (2.2.2), o gira el mando (2.2.3). Una vez seleccionada la temperatura deseada, puedes conocer la temperatura real pulsando durante 5 segundos las teclas T° +, T(2.2.4), + ó — (2.2.5). La temperatura parpadeará. El modelo c carece de esta función

Recomendación: La temperatura aconsejada para su refrigerador es de 4 Es recomendable mantenerlo siempre entre 1 y 9 grados.

No olvides que la temperatura del interior depende de la temperatura ambiente, la ubicación y la frecuencia de la apertura.

2.3 Funciones refrigerador.

Función enfriamiento rápido: Esta función activa el refrigerador a la temperatura más fría durante 6 horas. Se recomienda activarla cuando introduzcas en el refrigerador gran cantidad de alimentos. Para activar y desactivar: Pulsa ✉ (2.3.1) o SUPER (2.3.2, 2.3.3), en el modelo b la pantalla mostrará 5C mientras la función permanezca activada.

Función vacaciones: Indicada para periodos de ausencia prolongados. El frigorífico se mantendrá a 9 grados, evitando el desarrollo de malos olores y manteniendo un consumo muy bajo.

Para activar y desactivar: Pulsa la tecla hasta visualizar Ecol display (2.3.4) ó pulsa la tecla, la pantalla mostrará mientras la función permanezca activada (2.3.5). El modelo carece de esta función.

Advertencia: Para el correcto funcionamiento de la función vacaciones, la puerta del frigorífico debe de estar cerrada.

Bloqueo: Indicada para evitar cambios accidentales en la regulación del aparato o el manejo por parte de los niños. La pantalla mostrará el icono 🔒 mientras esté bloqueada. Pulsa 🔒 (2.3.6) o ⏻(2.3.7). La pantalla mostrará 📁 alternado con la visualización normal mientras la función permanezca activada. El modelo 📄 carece de esta función.

2.4 Distribución de los alimentos. La temperatura no es uniforme en el interior del frigorífico. Ciertas zonas son más frías que otras. Los alimentos deben almacenarse en la zona apropiada para garantizar su correcta conservación (2.4,1):

1. Mantequilla.
2. Entremeses, quesos, yogures, nata, salsas, huevos.
3. Botellas, leche.
4. Carne, aves, caza y pescados crudos, embutidos.
5. Legumbres y verduras.
6. Vacuum box (accesorio).
7. Ice maker (accesorio).

2.5 ICE MAKER. Es un accesorio de tu refrigerador por el cual puede generar hasta 20 cubitos de hielo. Si dispones de Ice maker, extráelo de la cuba del refrigerador (2.5.1). Extrae cada una de las 5 cubiertas interiores (2.5.2) y rellénalas de agua (2.5.3). Vuelve a colocar las cubiertas intentando no derramar el agua (2.5.4). Coloca con cuidado tu Ice maker en la cuba del refrigerador (2.5.5). Tras 24 horas, los cubitos de hielo estarán listos para su uso.

2.6 Apagado del frigorífico. Pulsa ^① durante 3 segundos o pulsa — hasta que no se visualice ninguna temperatura en el display (2.6.1, 2.6.2). O gira el mando hasta la posición off (2.6.3). En los modelos b, c, el led “on” se apagará.

2.7 Recomendaciones de uso.

• Mantén desconectado el ventilador para un mayor ahorro energético (2.7.1).
• No abras las puertas más tiempo del necesario. Así conseguirás un uso más efi ciente de tu frigorífico y evitarás el aumento en el consumo de energía.
• Almacena los alimentos en recipientes herméticos para evitar que los alimentos se resequen.

3

Mantenimiento y limpieza

3.1 Limpieza interior. Utiliza una esponja o bayeta empapada en agua con bicarbonato al limpiar el interior para evitar la formación de olores.

En ningún caso utilices máquinas de limpieza de vapor, disolventes o detergentes abrasivos.

3.2 Limpieza exterior. No uses máquinas de limpieza de vapor para la limpieza de las pantallas.

Es recomendable limpiar la rejilla trasera una vez al año con una aspiradora.

3.3 Limpieza de los accesorios. No son aptos para lavavajillas. Límpialos a mano con ayuda de una esponja o bayeta.

3.4 Cambio de lámpara. En caso de que se funda la lámpara: desconecta el frigorífico Retira la cubierta presionando la pestaña (3.4.1) y extrae la lámpara estropeada (3.4.2). Sustitúyela por otra del mismo tipo de rosca, E14, 220-240V, 15/25W ó según indicación de luminaria.

3.5 Cambio de fi Itro de carbono. El frigorífico puede incorporar un fi Itro de carbono que absorbe los olores extraños de ciertos alimentos y retiene los microorganismos (hongos y bacterias) del aire en circulación.

El fi Itro mantiene sus propiedades durante un tiempo limitado de 6 meses. Pasado este tiempo se recomienda cambiar por uno nuevo. Su ubicación varia en función del modelo.

Para activar el fi Itro: Presiona la pestaña y retira la cubierta para acceder al fi Itro (3.5.1). Separa el fi Itro agotado de la tapa (3.5.2). Retira los precintos del fi Itro nuevo (3.5.3).

Presiona el visor BIOFILTER hasta escuchar un leve chasquido (3.5.4) y en pocos segundos la escala de duración empezará a colorearse. Coloca el fi ltro en su ubicación original.

Mantén los fi ltros agotados y los recambios fuera del alcance del los niños; ingerirlo en grandes cantidades puede ser peligroso.

No mojes el fi Itro ya que pierde todas sus propiedades.

Diagnósticos

4.1 Puerta abierta. Si tienes la puerta abierta más de 1 minutos, se enciende la señal , sonará una alarma y se apagará la luz del refrigerador (4.1.1, 4.1.2). La alarma se desconecta al cerrar la puerta.

4.2 Corte de suministro eléctrico.

Abre la puerta del frigorífi co lo menos posible.

4.3 Ruidos normales en el frigorífico.

Tu frigorífi co puede emitir un serie de ruidos que son normales en el funcionamiento y por los cuales no debes preocuparte.

Tu frigorífi co puede emitir una serie de ruidos que son normales durante su funcionamiento y por los que no debes preocuparte.

• El gas refrigerante puede producir un borboteo al circular por los circuitos.
• El compresor puede producir zumbidos y/o un ligero golpeteo, sobre todo cuando se pone en marcha.
• Las dilataciones o contracciones de los materiales utilizados pueden producir chasquidos o crujidos.
• El aire que mueve el ventilador del congelador puede generar un pequeño ruido de fondo.

No manipules el frigorífico para intentar repararlo. Llama al servicio de asistencia técnica.

Seguridad

• Ten precaución de no dañar el circuito de refrigeración.
• No utilices aparatos eléctricos en el interior del frigorífico, a menos que, sean del tipo recomendado por el fabricante.
• No uses dispositivos mecánicos u otros medios para acelerar el proceso de descongelación distintos de los recomendados por el fabricante.
• Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Los niños deberán ser supervisados para asegurar que no juegan con el aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, o por su servicio postventa o personal similar cualifi cado con el fin de evitar un peligro.

Medio-ambiente

Este frigorífi co ha sido diseñado pensando en la conservación del medio ambiente.

Este aparato funciona con refrigerante R600A, que no deteriora el medio ambiente.

Respeta el medio ambiente. Utiliza las temperaturas recomendadas para cada recinto, según la función que necesites, para conseguir un uso efi ciente de tu frigorífico.

Desconecta el refrigerador o activa la función vacaciones para periodos prolongados de tiempo en que no vayas a hacer uso del aparato. Reducirás el consumo y ahorrarás energía.

Evita mantener las puertas abiertas durante más tiempo del necesario, ya que supone un aumento del gasto energético.

Gestión de residuos de aparatos eléctricos y electrónicos.

El símbolo indica que el aparato no debe eliminarse utilizando los contenedores tradicionales para residuos domésticos.

Entrega tu frigorífi co en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste el frigorífico.

Levante o frigorífi co com cuidado. (1.4.16)

4.2 Corte de fornecimento eléctrico.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

Obre la porta del frigorífico el mínim posible.

4.3 Sorolls normals al frigorífi c.

Lliura el teu frigorífic en un centre especial de recollida.

1.4 Cambio de sentido de apertura da porta. Desconecta o frigorífi co da rede eléctrica e baléirao completamente de contido.

Apoia delicadamente o aparato sobre a parte posterior (1.4.1).

Solta os parafusos (1.4.2) e extrae a bisagra superior e o casquete de xiro axudándote co desaparafusador (1.4.3).

Desenchufa premendo a pestana do conector (1.4.4). Retira a porta do refixerador (1.4.5). Extrae o portamandos facendo panca nas amosegas destinadas para iso con axuda dun desaparafusador (1.4.6).

Levanta o frigorífi co con coidado (1.4.16).

1.5 Nivelación do aparato. Axusta as patas de maneira que quede lixeiramente inclinado cara atrás, para facilita-lo correcto peche da porta (1.5.1).

2

Uso

2.1 Acendido do frigorífico. Pulsa a tecla ① (2.1.1). Pulsa +, — ata visualizar un díxito na pantalla (2.1.2) ou xira o mando (2.1.3). Nos modelos b, c o led “on” iluminarase para indicarche que o aparato está en funcionamento.

O mod a, bloquéase automaticamente, para desbloquear pulsa a tecla durante 3 segundos (2.3.6).

Función arrefriamento rápido: Esta función activa o refixerador á temperatura más fría durante 6 horas. Recoméndase activala cando introduzas no refixerador gran cantidad de alimentos. Para activar e desactivar: Pulsa ✕ (2.3.1) ou SUPER (2.3.2, 2.3.3), no modelo b a pantalla mostrará 5C mentres a función permanezca activada.

Función vacacías: Indicada para períodos de ausencia prolongados. O frigorífico manterase a 9 graos, evitando o desenvolvemento de malos olores e mantendo un consumo moi baixo.

Para activar e desactivar: Pulsa a tecla ata visualizar Eco-pantalla (2.3.4) ou pulsa a tecla, a pantalla mostrará mentres a función permaneza activada (2.3.5). O modelo carece desta función.

Advertencia: Para o correcto funcionamento da función vacacíos, a porta do frigorífico debe estar cerrada.

Bloqueo: Indicada para evitar cambios accidentais na regulación do aparato ou o manexo por parte dos nenos. A pantalla mostrará a icona 🔒 mentres estea bloqueada. Pulsa 🔒 (2.3.6) ou 🔒 (2.3.7). A pantalla mostrará 📊 alternado coa visualización normal mentre a función permaneza activada. O modelo 📔 carece desta función.

1. Manteiga.

2. Entremeses, queixos, iogures, nata, salsas, ovos.

3. Botellas, leite.
4. Carne, aves, caza e peixes crus, embutidos.
5. Legumes e verduras.
6. Vacuum box (accesorio)
7. Ice maker (accesorio)

En ningún caso, utilices máquinas de limpeza de vapor, disolventes ou detergentes abrasivos.

3.2 Limpeza exterior. Non uses máquinas de limpeza de vapor para a limpeza das pantallas.

4.2 Corte de subministro eléctrico.

Abre a porta do frigorífi co o menos posible.

⚠️ Non manipúle-lo frigorífi co para intentar reparalo. Chama ó servizo de asistencia técnica.

Seguridade

Este aparato funciona con refixerante R600A, que non deteriora o medio ambiente.

Respecta o medio ambiente.Utiliza as temperaturas recomendadas para cada recinto segundo a función que necesites para conseguir un uso efi ciente do teu frigorífi co.

Xestión de residuos de aparatos eléctricos e electrónicos.

O símbolo indica que o aparato non se debe eliminar utilizando os contedores tradicionais para residuos domésticos.

Entrega o teu frigorífi co nun centro especial de recollida.

O reciclado de electrodomésticos evita consecuencias negativas para a saúde e o medio ambiente e permite aforrar enerxia e recursos.
