Caractéristique	Détails
Type de produit	Thermostat
Plage de température	5°C à 30°C
Alimentation	230 V AC
Type de montage	Montage en saillie ou encastré
Dimensions	80 x 80 x 30 mm
Utilisation	Régulation de la température dans les systèmes de chauffage et de climatisation
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer les contacts si nécessaire
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales	Facilité d'installation et d'utilisation, idéal pour les applications domestiques

FOIRE AUX QUESTIONS - GW20827 Gewiss

Comment régler la température sur le thermostat Gewiss GW20827 ?

Pour régler la température, appuyez sur le bouton 'Mode' jusqu'à ce que l'affichage indique la température souhaitée. Utilisez les flèches pour ajuster la température.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord si le thermostat est correctement alimenté. Assurez-vous que le disjoncteur n'est pas déclenché et que la pile, si applicable, est correctement installée.

Comment réinitialiser le thermostat Gewiss GW20827 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Reset' pendant environ 5 secondes jusqu'à ce que l'écran clignote et que les paramètres par défaut soient restaurés.

Le thermostat affiche une erreur, que faire ?

Si le thermostat affiche un code d'erreur, consultez le manuel d'utilisation pour identifier le code. Vous pouvez également essayer de réinitialiser le thermostat comme indiqué précédemment.

Comment changer la sensibilité du thermostat ?

Accédez aux paramètres de configuration en maintenant le bouton 'Mode' enfoncé, puis utilisez les flèches pour naviguer jusqu'à 'Sensibilité'. Ajustez selon vos préférences.

Le thermostat ne communique pas avec le système de chauffage, que faire ?

Assurez-vous que le thermostat est correctement connecté au système de chauffage et que tous les câbles sont en bon état. Vérifiez également les paramètres de communication dans le menu.

Comment changer la pile du thermostat Gewiss GW20827 ?

Ouvrez le compartiment de la pile situé à l'arrière du thermostat. Retirez l'ancienne pile et remplacez-la par une nouvelle, en respectant la polarité.

Le thermostat ne réagit pas aux changements de température, que faire ?

Vérifiez que les capteurs de température ne sont pas obstrués et que le thermostat est installé dans un endroit approprié. Si le problème persiste, envisagez de contacter le support technique.

MODE D'EMPLOI GW20827 Gewiss

Attention - important

Attention! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série System-Playbus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de GEWISS est prêt à fournir des explications complètes et des données techniques sur demande.

• Description générale 48
• Description des commandes 49 - Modalités de fonctionnement 50 - Programmation paramètres 52
• Personalisation du programme journalier 57 - Fonction Party/Holiday 59 - Fonctionnement manuel 60 - Commande à distance 61
• Fonctionnement en cas de black out 61 - Programmes prédéfinis 62 - Paramètres préprogrammés 63

Instructions pour l'installation

• Montage 64

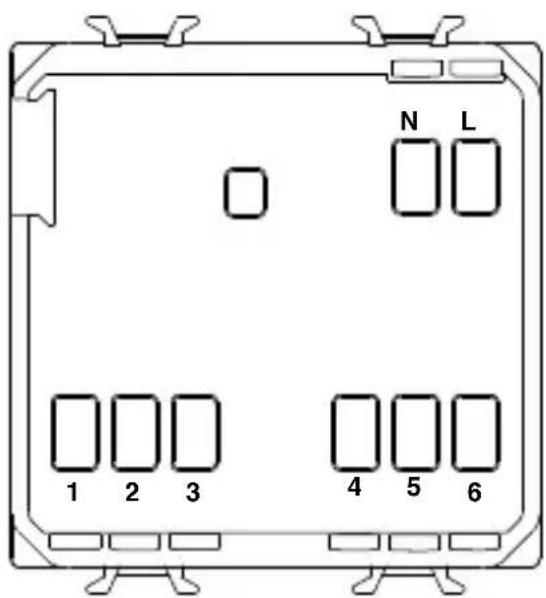

• Description des bornes 65

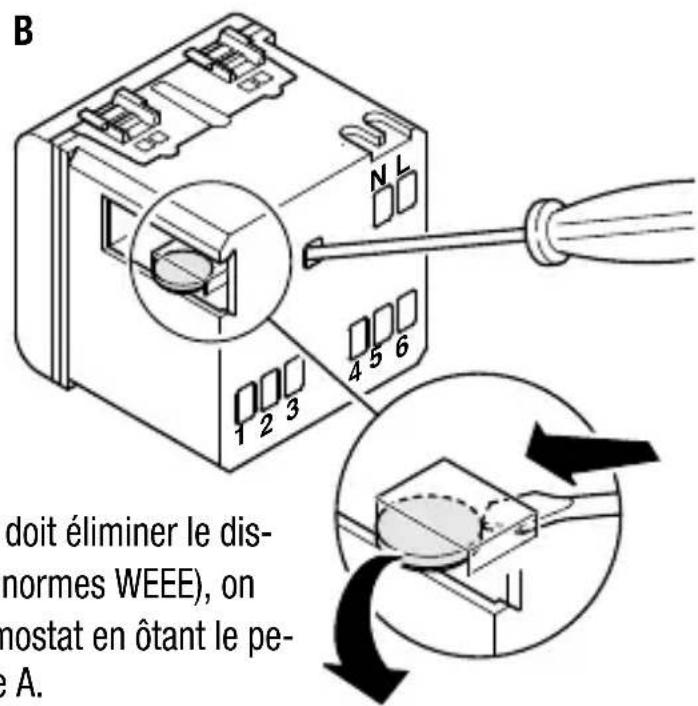

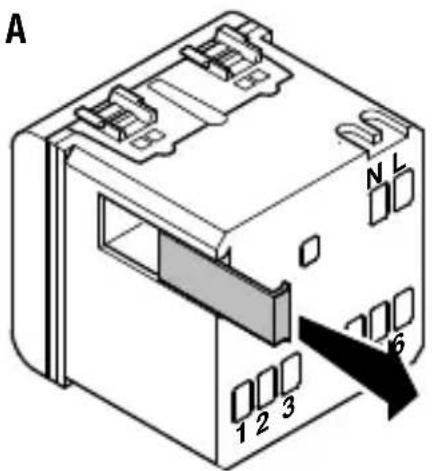

• Comment enlever la batterie 65

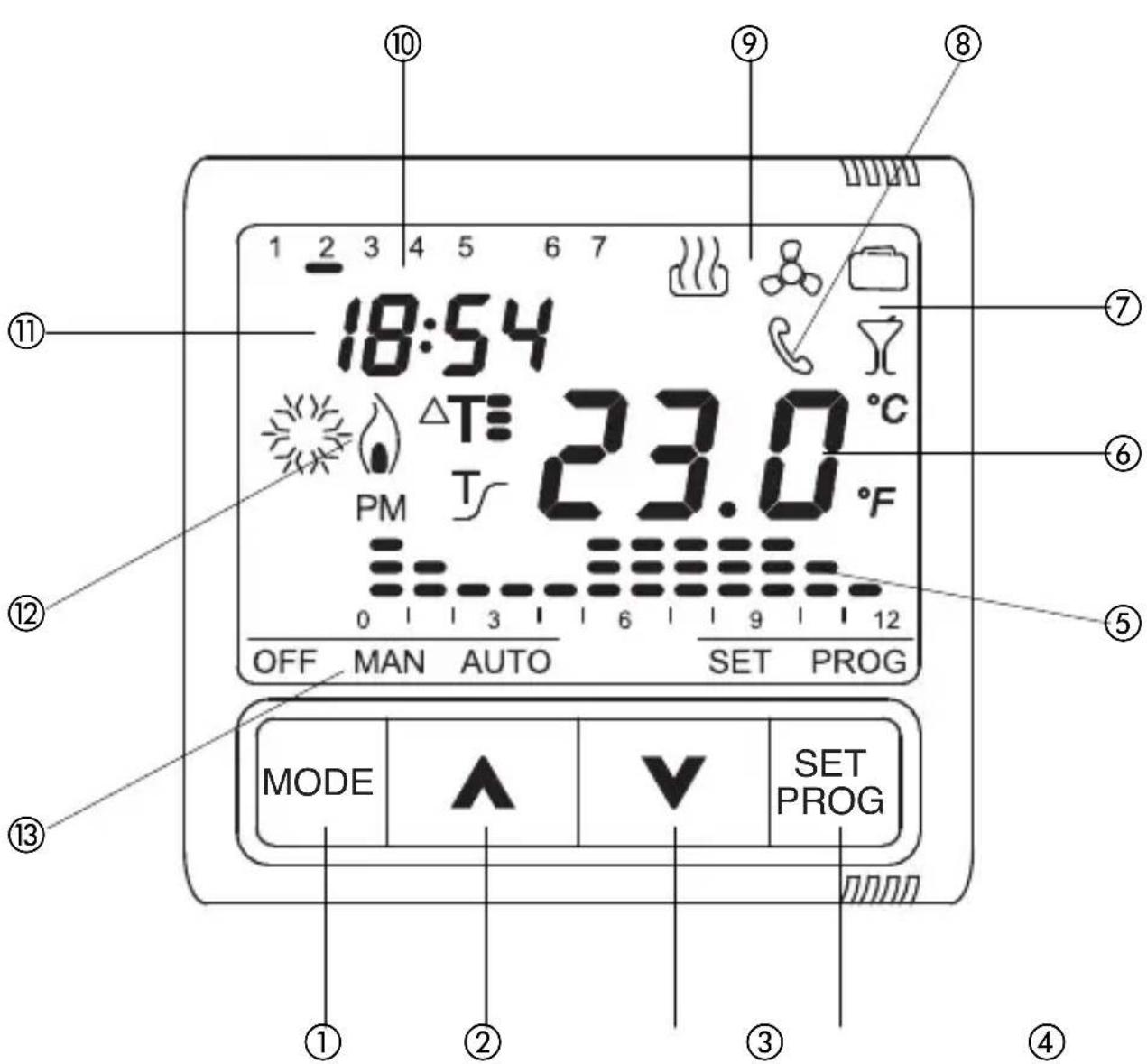

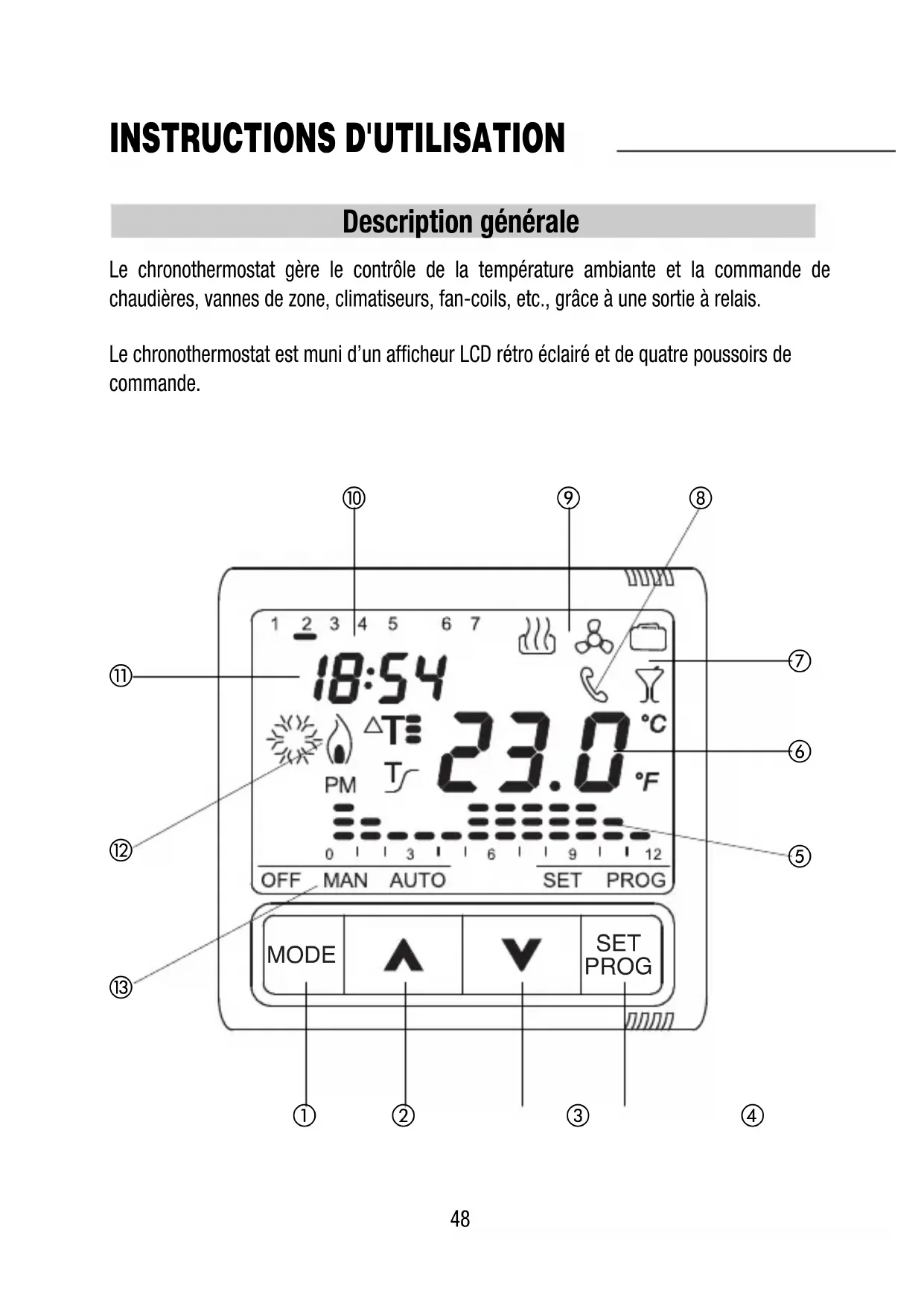

Description générale

Le chronothermostat gère le contrôle de la température ambiance et la commande de chaudières, vannes de zone, climatiseurs, fan-coils, etc., grâce à une sortie à relais.

Le chronothermostat est muni d'un afficheur LCD rétro-éclairé et de quatre poussoirs de commande.

Poussoirs de commande symbole

① MODE : sélection de la modalité (2) Increment / Sélection des paramètres ③ Décrément / Sélection des paramètres (4) SET/PROG : Définition des programmes / Programmation

MODE

SET/PROG

Signalisations sur afficheur

5 Profil du programme journalier (6) Température ambiantes mesurée (7) Fonctions HOLIDAY et PARTY ⑧ Signalisation de l'activation par système de contrôle à distance GSM (9) Type de fonctionnement (chauffage / climatisation) ⑩ Jour Heure (12) Activation chauffage / climatisation ⑬ Modalité de fonctionnement

OFF MAN AUTO

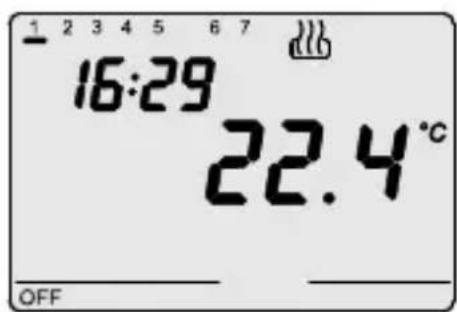

Modalités de fonctionnement

Le chronothermostat prévoit trois modes de fonctionnement différents :

• AUTOMATIQUE
• MANUEL
• OFF/ANTIGEL / PROTECTION HAUTES TEMPERATURES

Pour passer d'un mode à un autre, on utilise la touche MODE.

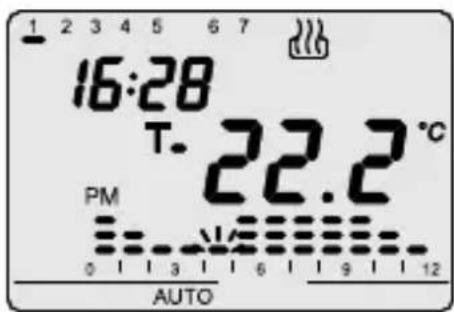

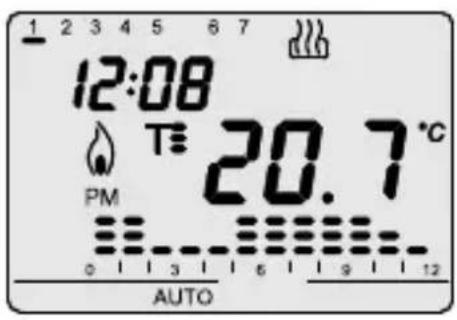

Dans le fonctionnement automatique, le chronothermostat utilise un programme programmable par l'utilisateur, qui peut même être différentié pour chaque jour de la semaine. Sur l'afficheur apparaissent la parole AUTO, la température ambience mesurée, et le symbole de set-point relatif au quart d'heure courant.

Dans le profil horaire, la petite colonne relative à l'heure courante clignote, ainsi que la représentation du set point activé.

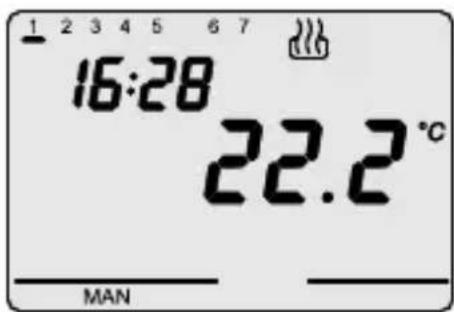

Dans le fonctionnement manuel, le chronothermostat utilise de façon permanente un set-point de température que l'on peut programmer en agissant sur les touches AV

Sur l'afficheur apparaissent la parole MAN et la température ambiante mesurée.

Les fonctionnements antigel / protection haute températures sont actifs, respectivement, dans les modalités chauffage et climatisation.

Dans ces deux cas, le chronothermostat utilise le setpoint de température antigel / protection hautes températures qui a été programmé. Sur l'afficheur apparaissent la parole OFF et la température ambience mesurée.

Modalités de fonctionnement

Pendant le fonctionnement, la fermeture du contact de sortie (activation chauffage / climatisation) est signalisée de la façon suivante:

Chauffage

Le symbole indique que le chauffage est allumé.

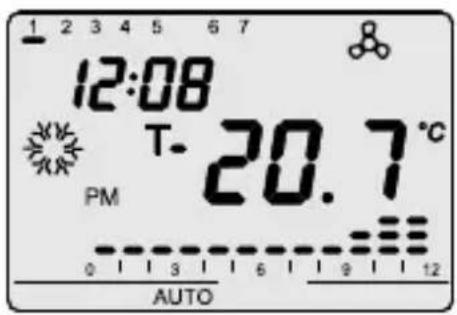

Climatisation

Le symbole indique que la climatisation est allumée.

Programmation des paramètres

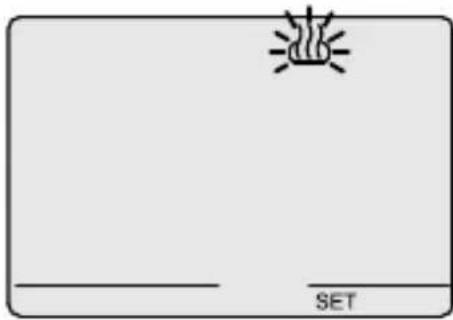

Pour exécuter la programmation des paramètres, appuyer une fois sur la touche SET/PROG.

Le symbole SET apparait sur l'afficheur.

En même temps le symbole du commence à clignoter.

Il est alors possible de modifier, en séquence : - le type de fonctionnement : climatisation / chauffage - le jour de la semaine - les heures - les minutes - l'unité de mesure température - le set-point T1 - le set-point T2 - le set-point T3 - la valeur de la température antigel / protection hautes températures - l'activation de l'autoapprentissage (disponible exclusivement pour le type de fonctionnement "chauffage") - la valeur différentielle de réglage.

On confirme la valeur de chaque paramètre en appuyant sur la touche MODE.

Pour partager de la phase de programmation, soit on appuie à nouveau sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la première lecture tapée.

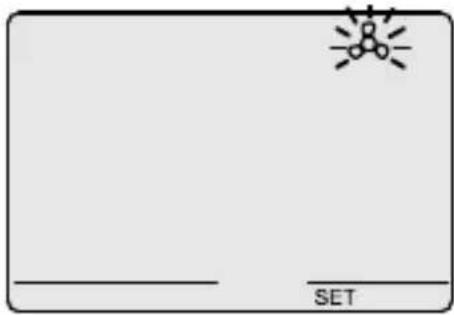

Sélection chauffage/climatisation

Lorsque le symbole clignote, il est possible

de sélectionner le type de fonctionnement en agissant

sur les touches

Pour confirmer, appuyer sur la touche MODE dans les 30 secondes qui suivent.

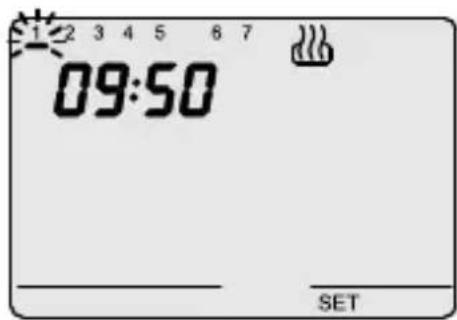

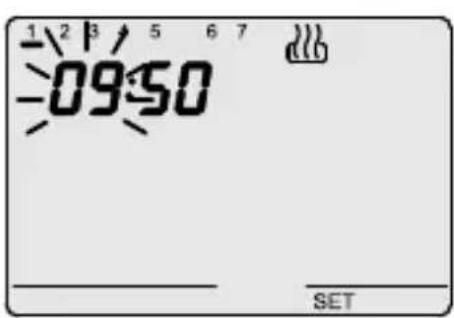

Programmation du jour de la semaine

Quand la barre du jour de la semaine clignote, sélectionner le jour courant avec les touches (lundi V = 1, mardi = 2.... dimanche = 7)

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

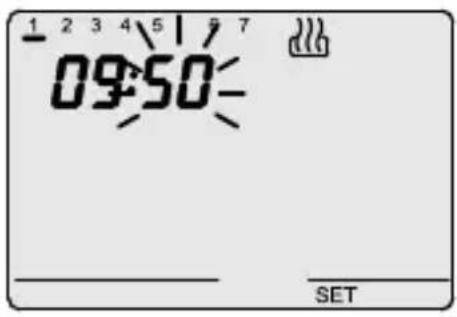

Programmation de l'heure

Quand les chiffres des heures clignotent, programmer l'heure avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation des minutes

Quand les chiffres des minutes clignotent, programmer les minutes avec les touches AV. Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

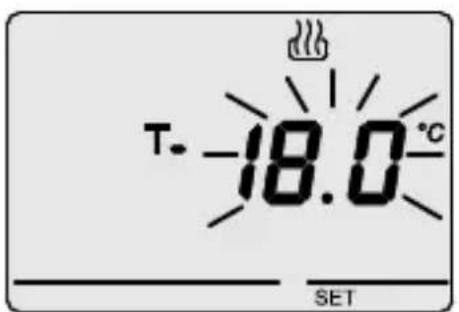

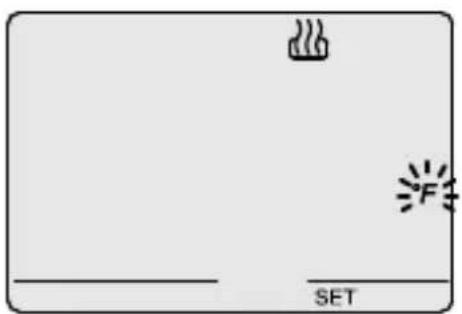

Programmation de l'unité de mesure de température

Quand le symbole ^ C ou ^ commence a clignoter, selec tionner l'unité de mesure, avec les touches AV Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Quand le symbole apparait, la valeur de la temperature commence a clignoter. Régler la valeur de T1 avec les touches AV Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

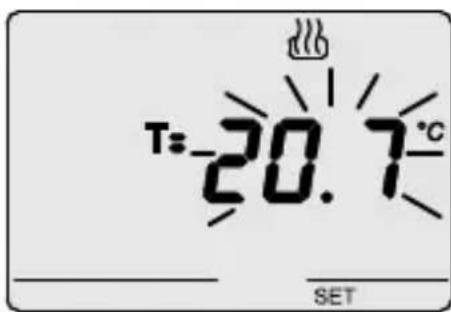

Programmation des paramètres

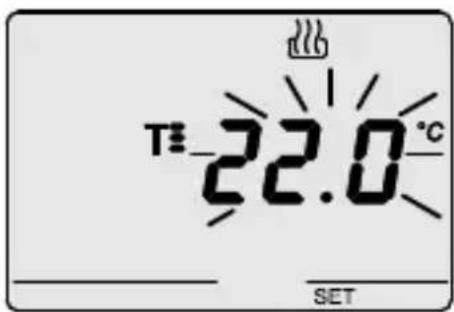

Quand le symbole apparait, la valeur de la température commence à clignoter.

Régler la valeur de T2 avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation du set-point T3

Quand le symbole apparait, la valeur de la température commence à clignoter.

Régler la valeur de T3 avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivront.

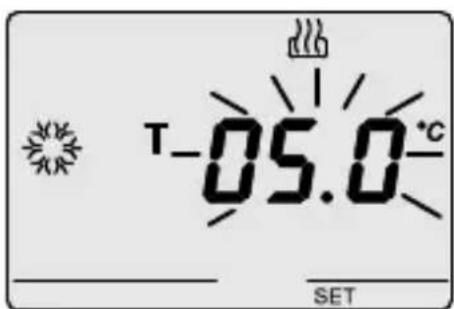

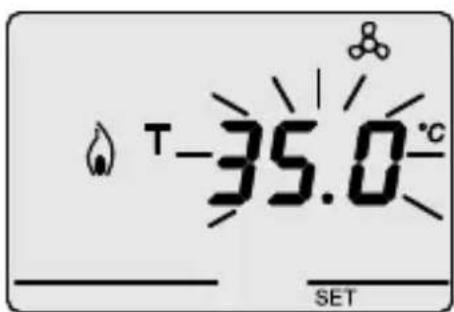

Programmation de la valeur de la température antigel / protection haute températures

La valeur de la température commence à clignoter.

Suivant le type de fonctionnement (chauffage / climatisation) il est possible de régler la valeur de la température antigel / protection haute températures, en agissant sur les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Entre les valeurs de set-point il existe les rapports suivants : Chauffage : T antigel < T1 < T2 < T3

Climatisation : T1 < T2 < T3 < T haute température

Programmation des paramètres

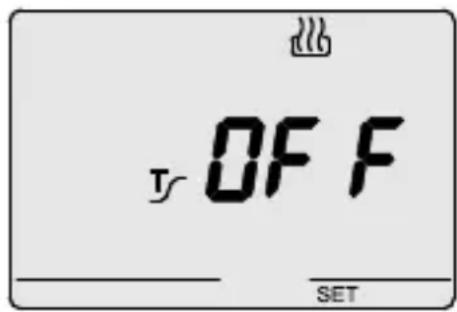

Activation de l'autoapprentissage (disponible exclusivement pour le type de fonctionnement chauffage).

Quand le symbole apparait, activer (ON) ou désactiver (OFF) la fonction, avec les touches

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

L'autoapprentissage permet d'optimiser l'avance (max 2 heures) de l'activation du chauffage.

Le chronothermostat gère automatiquement l'avance, de façon à garantir la température programmée au début de chaque période du profil programme.

Cette fonction s'active dans le fonctionnement "chauffage", et seulement dans la modalité "automatique".

Programmation du différentiel de réglage

Quand le symbole Δ paraît, programmer la valeur de différentiel de réglage, avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Cette valeur est différente suivant le type de fonctionnement (chauffage / climatisation), elle représente l'écart entre le set point programmé et la température effective d'activation.

Sauf certaines situations particulières, nous vous conseillons de maintenir les valeurs préprogrammées.

Personnalisation du programme journalier

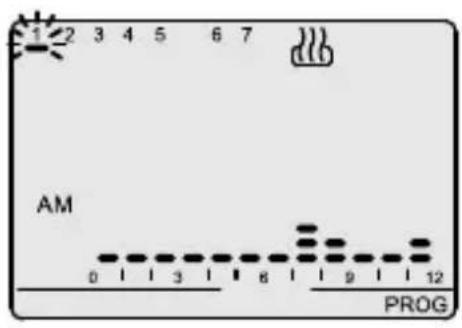

Pour exécuter la personnalisation du programme journalier préprogrammé, ou pour faire une modification, appuyer deux fois sur la touche SET/PROG.

Sur l'afficheur apparait le symbole PROG, et la barre du premier jour de la semaine commence à clignoter. Sélectionner le jour désiré, avec les touches AV

Pour confirmer la sélection, appuyer sur la touche MODE dans les 30 secondes qui suivent.

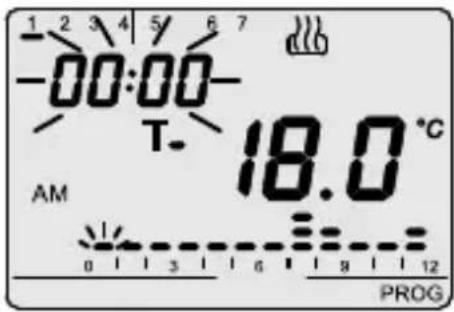

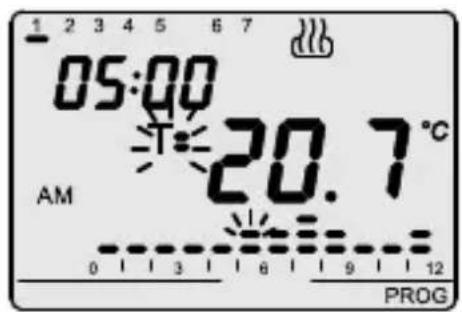

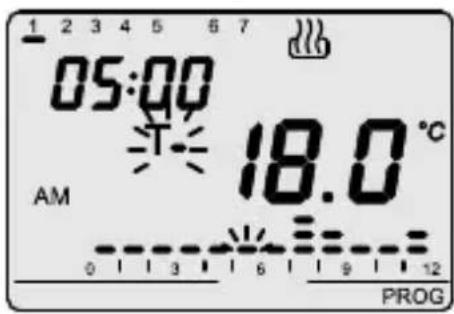

Après la confirmation du jour, l'afficheur visualise le profil courant relatif au jour choisi. L'horaire commence à clignoter. Avec les touches, augmenter l'heure jusqu'au point où l'on désire modifier le profil proposé ; pendant cette augmentation, sur le profil horaire, la petite colonne relative à l'horaire sélectionné clignote. Pour confirmer la sélection, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Sur l'afficheur, l'un des symboles Tou Tdi-Tgnote, et la valeur qui correspond au set-point sélectionné apparait.

Avec les touches, réclémenter le nouveau setpoint, qui sera appliqué jusqu'à la variation suivante dans le programme.

En appuyant à nouveau sur la touche MODE il est possible de sélectionner un nouvel horaire, à partir duquel on peut désirer un nouveau set point, en procédant de la façon que nous venons de décrire.

Personnalisation du programme journalier

L'horaire diminue/ augmente à pas de 15 minutes à chaque pression des touches, AV par conséquent il est possible de définir jusqu'à 4 périodes de programmation pour chaque heure. Pour confirmer la programmation, appuyer sur la touche MODE de façon prolongée ; on passe automatiquement à la programmation du jour suivant.

Copie du programme

Si l'on désire copier le programme sur le jour suivant, confirmer la programmation exécutée en appuyant en même temps sur les deux touches dans les 30 secondes qui suivent.

Quand on a terminé la programmation de toute la semaine, appuyer sur la touche SET/PROG pour revenir au fonctionnement normal.

Pour activer le programme, sélectionner le mode de fonctionnement AUTO en appuyant sur la touche MODE jusqu'à ce que le symbole AUTO apparaisse sur l'afficheur.

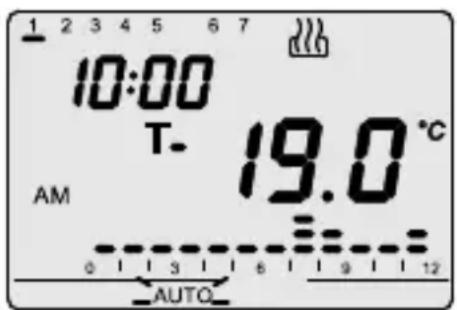

Forçage temporaire de la température

En mode de fonctionnement AUTO il est possible de forcer temporairement le set-point de température activé, en utilisant les touches pour programmer la valeur désirée.

Pour confirmer cette valeur, appuyer sur la touche MODE ou attendre 5 secondes.

L'activation du forçage est signalée sur l'afficheur par le clignotement du symbole AUTO.

Le forçage reste actif jusqu'à la première variation du profil lié présent dans le programme.

En mode de fonctionnement AUTO, l'afficheur visualise le profil horaire relatif à la demi-journée en cours (MATIN / APRES-MIDI).

En appuyant en même temps sur orpe t afficher le profil relatif à l'autre demi-journée.

Cette indication reste active pendant 5'', à la fin desquelles le profil courant apparait à nouveau.

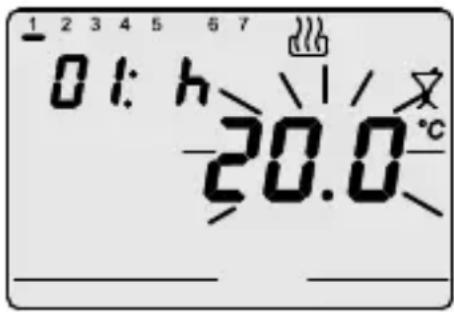

La fonction Party permet d'exclure temporairement le programme prédéfini (mode AUTO) ou bien le set point manuel (mode MAN), en insérant un set-point de température différent pour une période allant de 1 à 23 heures.

On peut utiliser cette fonction, par exemple, pour prolonger la période de comportement un dîner, une fête, etc...

Pour activer cette fonction, appuyer sur la touche MODE pendant 5''. Sur l'afficheur, le symbole apparait, et la valeur du set-point actif à ce moment clignote.

Avec les touches AV, peut programmer la nouvelle valeur du set-point de température.

En appuyant sur la touche MODE on passe à la programmation du nombre d'heures d'activation, qui est visualisé sur l'afficheur. Pour effectuer ce réglage on appuie sur les touches AV

Appuyer sur la touche MODE ou attendre 5 secondes, pour confirmer la programmation exécutée.

Quand la fonction est activée, il est encore possible de modifier la valeur du set-point et de la période d'activation, de la même manière que décrite ci-dessus.

La fonction party reste active jusqu'à ce que la période programmée se termine.

Pendant le fonctionnement, le comptage des heures diminue. Il est possible à n'importe quel moment de désactiver la fonction party, en rétablissant la modalité précédente, en appuyant 2 fois, de façon prolongée, sur la touche MODE.

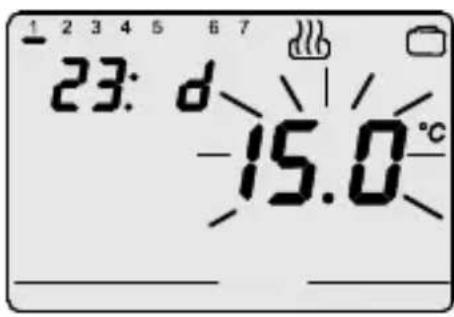

La fonction holiday permet d'exclure temporairement le programme hebdomadaire (modalité AUTO) ou le set point manuel (modalité MAN), en insérant à la main un set-point de température différent, pour une période allant de 1 à 99 jours.

On peut utiliser cette fonction, par exemple, pour programmer une période d'économie pendant les vacances, et la réactivation du programme le jour de la rentrée.

Pour activer cette fonction, appuyer de façon prolongée sur la touche MODE (fonction PARTY), puis appuyer à nouveau sur la touche MODE (fonction HOLIDAY). Le symbole apparaît sur l'afficheur.

Avec les touches programmez la nouvelle valeur du set-point de température. En appuyant sur la touche MODE on passe à la programmation du nombre de jours d'activation, qui est visualisé sur l'afficheur. Pour effectuer ce réglage, appuyez sur les touches. Appuyer sur la touche MODE ou bien attendre 5 secondes, pour confirmer la programmation exécutée.

Quand la fonction est activée, il est encore possible de modifier la valeur du set-point et de la période d'activation, de la même manière que décrite ci-dessus.

La fonction HOLIDAY reste active jusqu'à ce que la période programmée se termine.

Pendant le fonctionnement, le comptage des jours diminue progressivement.

À tout moment il est possible de désactiver la fonction holiday, en rétablissant la modalité précédente, en appuyant de façon prolongée sur la touche MODE.

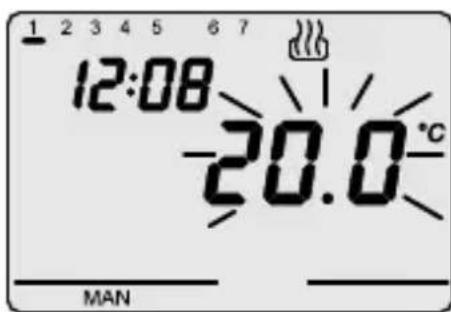

Fonctionnement manuel

Pour activer le mode de fonctionnement manuel, appuyer sur la touche MODE jusqu'à ce que le display affiche la parole MAN. Le set-point de la température se met à clignoter pendant environ 2 sec.

Avec les touches programmer la valeur de set-point désirée ; appuyer sur la touche MODE ou bien attendre 5 secondes pour confirmer la programmation.

Afficheur

L'afficheur LCD est fourni d'un rétroéclairage, qui s'active pendant 5" chaque fois qu'on appuie sur une touche. Dans les modes SET ou PROG, le rétroéclairage reste actif pendant la définition des paramètres et pendant la programmation. Il se désactive à la sortie de ces modalités. Le chronothermostat dispose d'une connexion sérielle pour la liaison avec le système de

Commande à distance

contrôle à distance GSM GW 90 821. Grâce aux commandes SMS (par exemple à partir d'un portable) il est possible de :

• programme le type de fonctionnement (climatisation / chauffage)
• programme la modalité de fonctionnement (manuel/automatique/OFF)
• programme le set point de fonctionnement (seulement modalité MAN)
• demander l'état actuel.

À chaque SMS de commande envoyé au dispositif correspond un SMS de confirmation (avec texte prédéfini non configurable) ; le message de demande de l'état prévoit une réponse qui inclut les informations suivantes :

• type de fonctionnement actuel (chauffage / climatisation)
• modalité de fonctionnement actuelle (OFF/AUTO/MAN)
• température de set point du programme à l'heure actuelle
• température ambiante mesurée
• état de la sortie (ON/OFF).

Chaque fois que le système de contrôle à distance modifie le type ou la modalité de fonctionnement, sur l'afficheur apparaît le symbole

Fonctionnement en cas de black out

Le dispositif est muni d'une batterie de back up qui garantit la sauvegarde, en cas de blackout, de l'heure et du jour de la semaine. Avec l'alimentation fournie exclusivement par la batterie, on a une autonomie de 24 heures dans les conditions suivantes :

• visualisation de l'heure activée
• mesure et visualisation de la température non activées (des tirets apparaisent)
• rétroéclairage non activé
• commutation relais non activée (le contact du relais s'ouvre)
• touches frontales non activées (sauf pression simultanée des quatre touches à la fois).

En l'absence d'alimentation, la pression simultanée des quatre touches frontales à la fois provoque la déconnexion, à l'intérieur du dispositif, de la batterie de back-up. On utilise cette fonction pour préserver l'efficacité de la batterie quand le dispositif n'est pas utilisé pendant une longue période de temps. Dès que le dispositif est à nouveau raccordé au réseau électrique, la batterie se reconnecte automatiquement. Les programmes déjà définis ne seront pas perdus, ni en cas de black-out ni en cas de déconnexion de la batterie.

Programmes prédéfinis

Le chronothermostat dispose de 2 programmes prédéfinis, un pour le chauffage et un pour la climatisation.

Programme chauffage

Lundi - Vendredi AM

PM Samedi - Dimanche

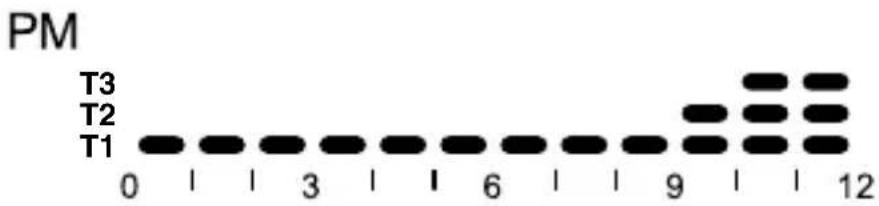

Programme climatisation

Tous les jours de la semaine

Ces programmes prédéfinis peuvent être modifiés et personnalisés, suivant ses exigences. Pour exécuter les modifications, suivre les indications contenues au paragraphe “Personnalisation du programme journalier”.

Paramètres prédéfinis

Jour de la semaine	1 : lundi
Heure	00:00
Set-point de la température de chauffage	T1	16 °C
	T2	18 °C
	T3	20 °C
	Tantigel	5 °C
Set-point de la température de climatisation	T1	24 °C
	T2	26 °C
	T3	28 °C
	Tprotection	35 °C
Autoapprentissage	Fonction désactivée
Différentiel de réglage	Chauffage	0.2 °C
	Climatisation	0.5 °C
Unité de mesure température	°C

Reset et rétablissement des valeurs préprogrammées

Si on appuie en même temps sur les 4 touches, avec la tension de secteur alimentée, on effectue le reset complet du chronothermostat.

Attention : tous les paramètres et les programmes personnalisés seront annulés.

Au rallumage, le chronothermostat utilise les paramètres et les programmes préprogrammés en usine. Le chronothermostat se met donc en chauffage, en mode OFF. Les fonctions Party et Holiday ne sont pas actives.

Montage

Bornes de câblage

Alimentation

L - Phase

N - Neutre

Relais de sortie

4 - TX (données en sortie) 5 - GND (commun) 6 - RX (données en entrée)

Comment enlever la batterie

En cas de nécessité (par exemple si on doit éliminer le dispositif, suivant ce qui est prescrit par les normes WEEE), on peut accéder à la batterie du chronothermostat enlevant le petit couvercle, comme indiqué sur la figure A.

Pour extraire la batterie, nous vous conseillons d'utiliser un petit tournevis, comme indiqué sur la figure B.

Caractéristiques fonctionnelles / données techniques

Type de fonctionnement :	chauffage et climatisation
Modalités de fonctionnement :	mode automatique, mode manuel,antigel / protection hauteures températures
Température de fonctionnement :	de -5°C à +45°C
Température mesurée :	de 0°C à +45°C
Sonde de température :	NTC, 100kΩ à 25°C
Précision de la mesure :	±0.5°C à 20°C
Programmes prédéfinis :	2 programmes par semaine
Résolution programmation hora :	15 minutes
N° max. de changements de température :	4 par heures
Niveau de température :	3 niveaux (T1, T2, T3) programmables de 5 à 40°Cdifférenciés pour la climatisation ou pour le chauffage
Résolution du set-point de la température :	0,1°C
Température antigel :	réglable de 2 à 7°C
Niveau de protection contre les haute
températures :	réglable de 30 à 40°C
Température mode manuel :	réglable de 5 à 40°C
Différentiel de réglage :	réglable de 0.2 à 2°C
Fonction party :	temporisée de 1 à 23 heures
Fonction holiday :	temporisée de 1 à 99 jours
Forçage-temporaire de la température :	programmable
Autoapprentissage gradient thermique :	sélectionnable au max 2 heures à l'avance
Unités de mesure :	°C ou °F
Intervalle entre deux mesures successives :	1 minute
Commande à distance :	avec système de contrôle à distance GSMGW90821 (non fourni)
Contact en sortie :	à relais, sans potentiel,1 NA/NC 5A (AC1)/2A (AC15),250V ca
Alimentation :	secteur (230 V ca) – fonctionnement normalbatterie rechargeable ML 1220 3V – au cas oùil n'y a pas d'alimentation de secteur
Dimensions :	2 modules System-Playbus

n° 3 niveaux (T1, T2, T3), programposables de 5 à 40°C
