MANUALE UTENTE GW20827 Gewiss

ATTENZIONE - IMPORTANTE

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservare.

I prodotti della gamma System-Playbus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli appearecchi per uso domestico e similare, in ambienti non polverosi ed ove non sua necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione generale 4
• Descrizione comandi 5
  -Modalità di funzionamento 6
• Impostazione parametri 8
• Personalizzazione del programma giornaliero 13
• Funzione Party/ Holiday. 15
  -Funzionamento manuale 16
• Comando remoto 17
• Funzionamento in caso di black out 17
  -Programmi preimpostati 18
  -Parametri preimpostati 19

ISTRUZIONI D'INSTALLAZIONE

• Montaggio 20
• Descrizione morsetti 21
  -Rimozonebatteria 21

CARATTERISTICHE FUNZIONALI/DATI TECNICI 22

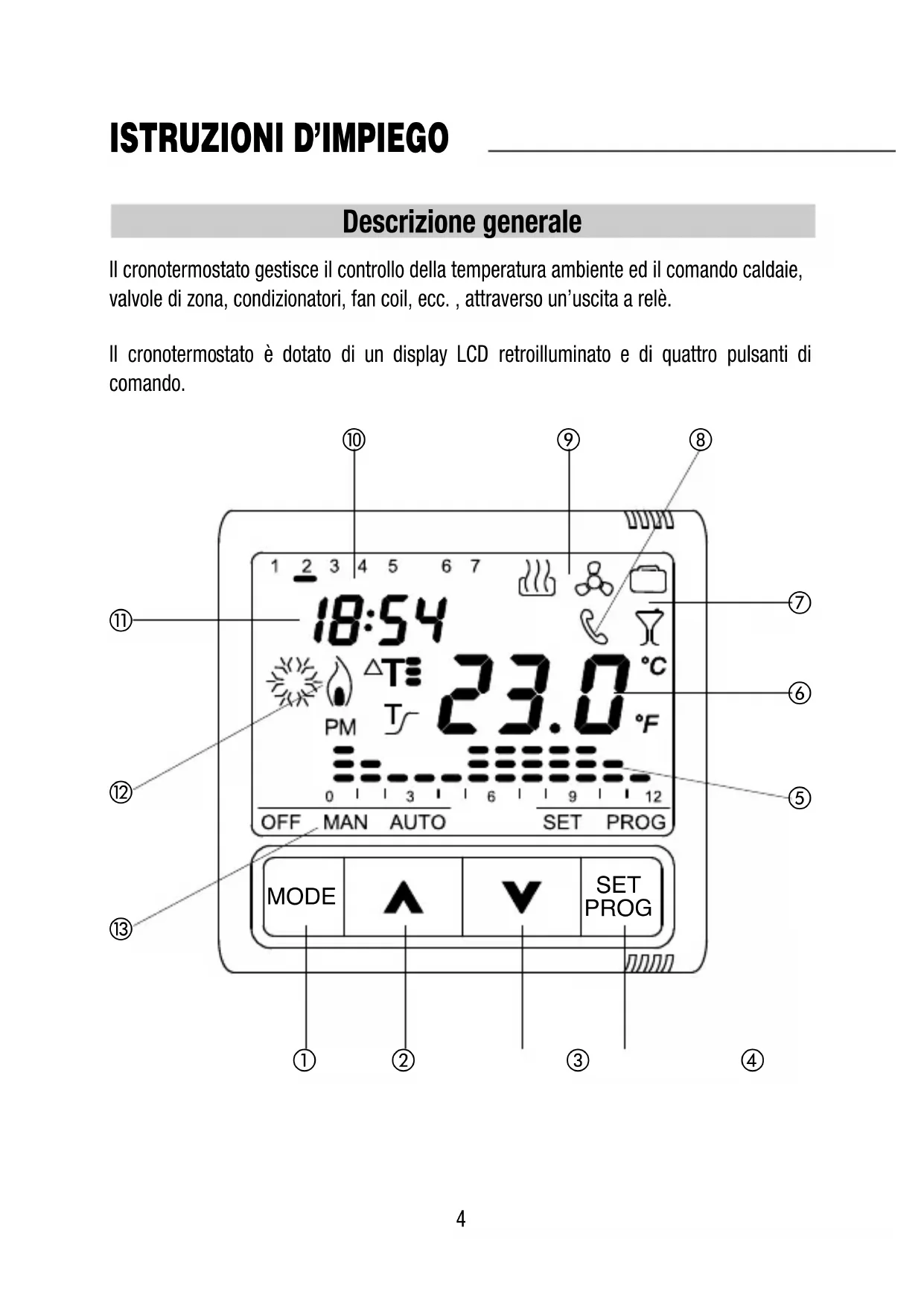

Descrizione generale

Il cronotermostato gestisce il controllo della temperatura ambiente ed il commande caldaie, valvole di zona, condizionatori, fan coil, ecc.,attraverso un'uscita a rele.

Il cronotermostato è dotato di un display LCD retroilluminato e di quattro pulsanti di lavoro.

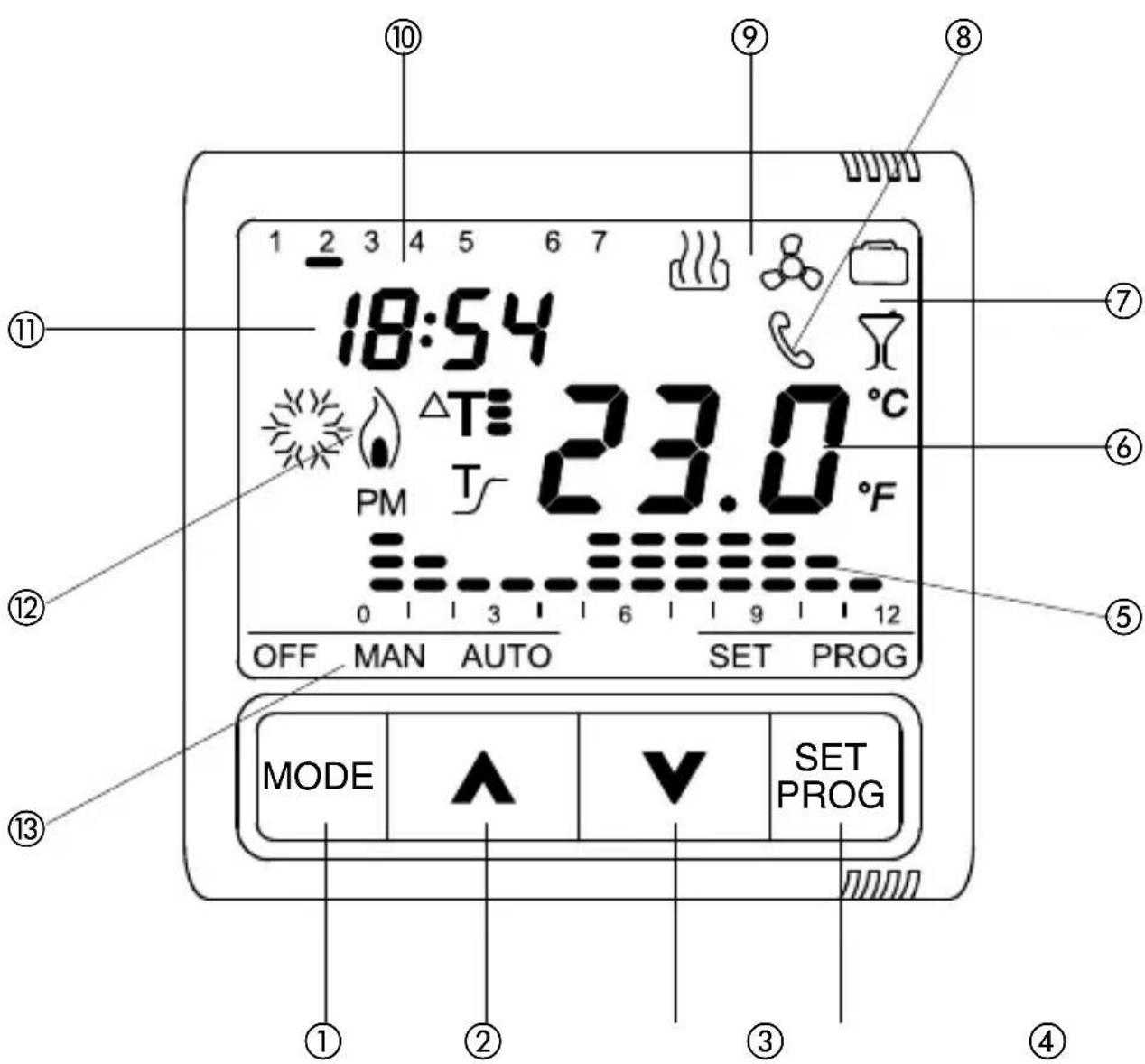

Descrizione comandi

PULSANTI DI COMANDO

① MODE: selezione modalità
② Incremento/Selezione parametri
③ Decreimento/Selezione parametri
(4) SET/PROG: Impostazione programmi/Programmazione

Simbolo

MODE

SET/PROG

SEGNALAZIONI A DISPLAY

⑤ Profilo programma giornaliero
(6) Temperatura ambiente misurata
(7) Funzioni HOLIDAY e PARTY
⑧ Segnalazione attivazione via remotizzatore GSM
(9) Tipo di funzionamento (riscaldamento/condizionamento)
10 Giorno
10 Ara
(12) Attivazione riscaldamento/condizionamento
⑬ Modalità di funzionamento

OFF MAN AUTO

Modalità di funzionamento

Il cronotermostato prevede tre differenti modalità di funzionamento:

• AUTOMATICO
• MANUALE
• OFF/ANTIGELO / PROTEZIONE ALTE TEMPERATURE

Per commutare da una modalità all'altra si usa il tasto MODE.

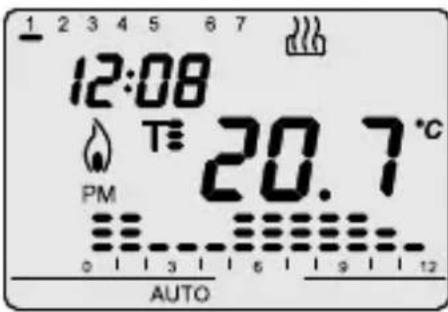

Nel funzionamento automatico il cronotermostato utilizza un programma impostabile dall'utente che può anche essere differenziato per agli giorni della settimana. Sul display appaiano la scritta AUTO, la temperature ambiente misurata, ed il significolo di set point relativo al quarto d'ora corrente.

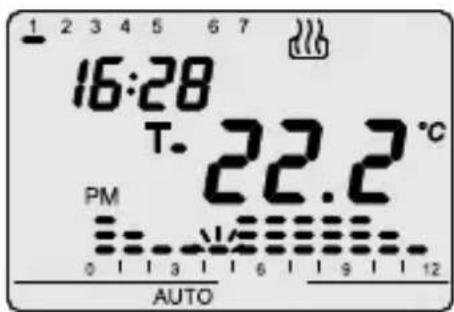

Nel profilo orario lampeggia la colonnina relativa all'ora corrente con la rappresentazione del set point attivo.

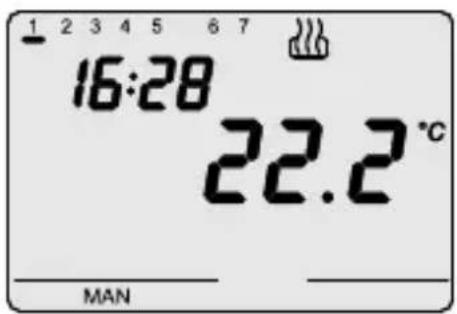

Nel funzionamento manuale il cronotermostato utilizza permanente un set point di temperatura, che puo essere liberamente impostato tramite i tasti AV Sul display appaiano la scritta MAN e la temperatura ambiente misurata.

I funzionamenti antigelo/protezione alte temperature sono attivi, rispettivamente, in modalità riscaldamento e condizimento.

In questi due casi il cronotermostato utilizza il set point di temperatura antigelo/protezione alte temperature che è stato impostato.

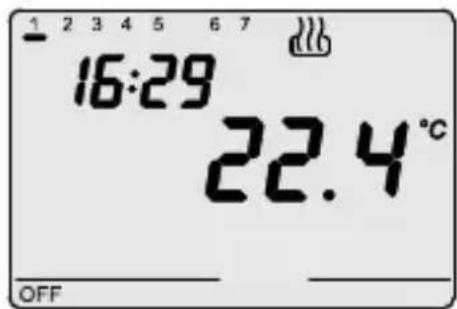

Sul display appaiano la scritta OFF e la temperatura ambiente misurata.

Modalità di funzionamento

Durante il funzionamento la chiusura del contatto di uscita (attivazione del riscaldamento/ condizionamento) è segnalata nel modo seguente:

Riscaldamento

Il symbolo indica l'accensione del riscaldamento.

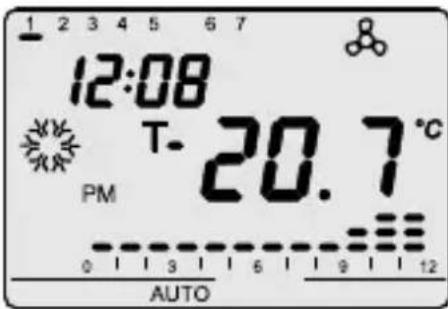

Condizionamento

Il symbolo indica l'accensione del condizionamento.

Impostazione parametri

Per eseguire l'impostazione dei parametri premere una volta il tasto SET/PROG.

Sul display appeare il symbolo SET.

Contemporamente il significato a lampeggiare.

A Anything pinto è possible modificare, in sequenza:

• il tipo di funzionamento condizionamento/riscaldamento
• il giorno della settimana
• ore
• minuti
• unità di misura temperatura
• Set point T1
• Set point T2
• Set point T3
• valore della temperatura antigelo/protezione alte temperature
• aggiunto autoapprendimento (disponibile esclusivamente nel tipo di funzionamento "riscaldamento")
• valore differenziale di regolazione

Il valore di anni parametro viene confermato alla pressione del tasting MODE.

L'uscita alla fase di impostazione si ottiene premendo nuovamente il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

Impostazione parametri

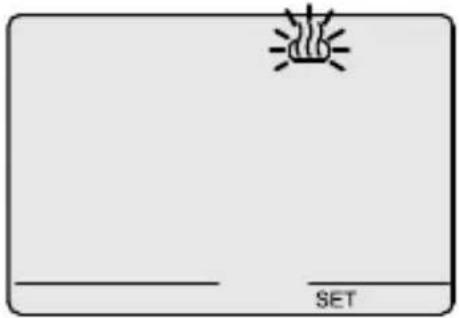

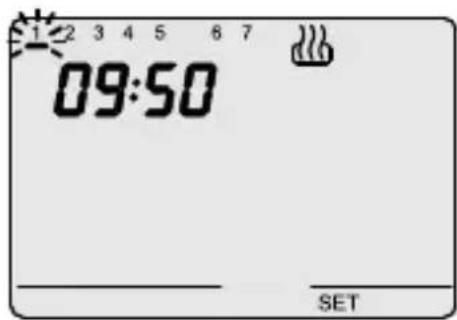

Selezione riscaldamento/condizionamento

Quando il symbolo è possibile selezioniare il tipo di funzionamento con i tasti. Per confermare premere il tasting MODE entro 30 secondi.

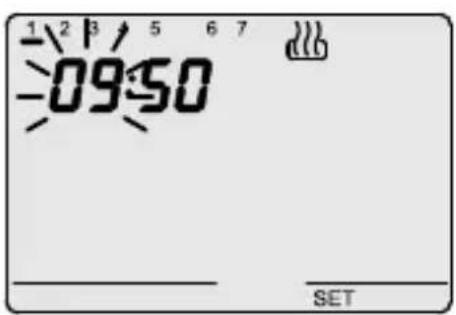

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti AV (lunedi=1, martedi=2,..., domenica=7).

Per confermare il valore impostato premere il tasto MODE entro 30 secondi

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora con i tasti AV

Per confermare i valori impostati premere il tasting MODE entro 30 secondi.

Impostazione parametri

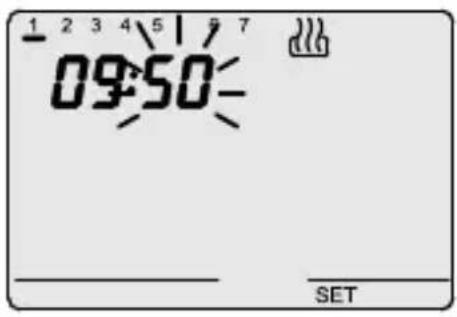

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti con i tasti

Per confermare i valori impostati premere il tasting MODE entro 30 secondi.

Impostazione unità di misura temperatura

Quando il symbolo ^ C o F inizia a lampeggiare, selezionare l'unità di misura con i tasti.

Per confermare il valore impostato premere il tasto MODE entro 30 secondi.

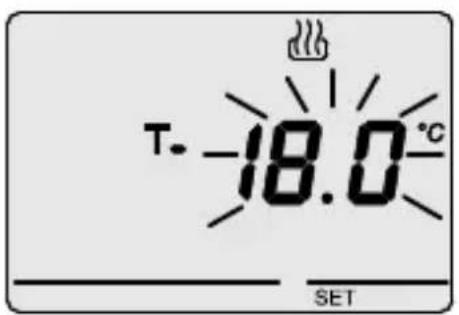

Impostazione set point T1

All' apparire del symbolo T'alue di temperatura inizia a lampeggiare.

Regolare il valore di T1 con i tasti AV Per confermare il valore impostato, premere il tasto MODE entro 30 secondi.

Impostazione parametri

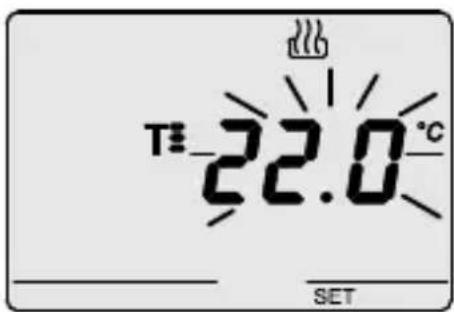

Impostazione set point T2

All' apparire del symbolo Valore di temperatura inizi a lampeggiare.

Regalore il valore di T2 con i tasti AV

Per confermare il valore impostato, premere il tasting MODE entro 30 secondi.

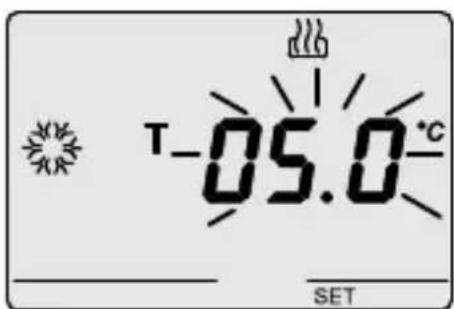

Impostazione set point T3

All' apparire del symbolo Valore di temperatura inizi a lampeggiare.

Regalore il valore di T3 con i tasti. AV

Per confermare il valore impostato, premere il tasting MODE entro 30 secondi.

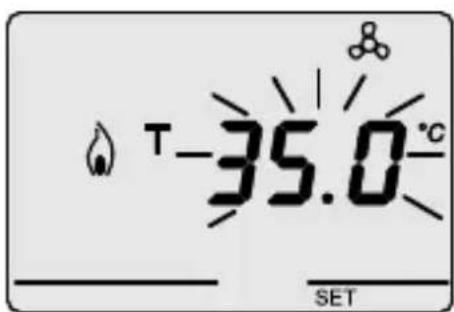

Impostazione valore temperatura antigelo/protezione alte temperature

Il valore della temperatura inizia a lampeggiare.

A seconda del tipo di funzionamento (riscaldamento/ condizionamento) è possible regolare il valore della temperatura antigelo/protezione alte temperature con i tasti.

Per confermare il valore impostato premere il tasto MODE entro 30 secondi.

Tra i valori di set point esistono i seguenti vincoli:

Riscaldamento: T antigelo ≤ T1 ≤ T2 ≤ T3

Condizionamento: T1 ≤ T2 ≤ T3 ≤ T alta temperatura

Impostazione parametri

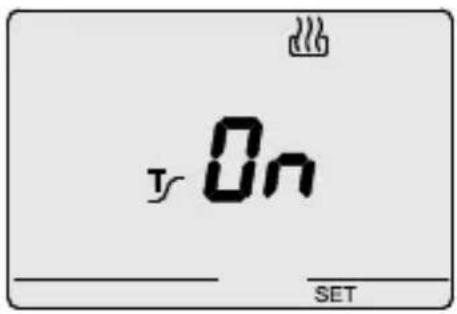

Attivazione autoapprendimento (solo tipo funzioniamento riscaldamento)

All'apparire del symbolo attivare (ON) o disattivare (OFF) la funzione con i tasti

Per confermare il valore impostato premere il tasting MODE entro 30 secondi.

L'autoapprendimento permette di ottimizzare l'anticipo (max 2 ore) sull'attivazione del riscaldamento.

Il cronotermostato gestisce automaticamente l'anticipo, in modo da garantire la temperature impostata all'inizio di anni periodo del profilo programmato.

Questa funzione si attiva in riscaldamento, nella sola modalità di funzionamento automatico.

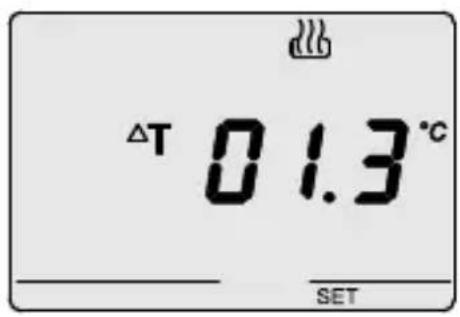

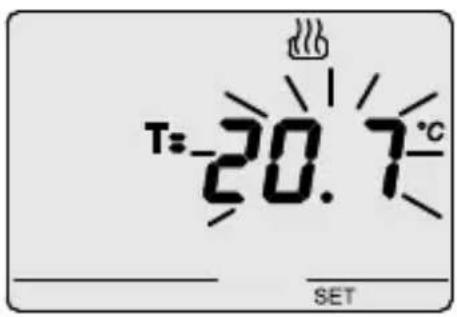

Impostazione del differenziale di regolazione

All'apparire del symbolo T , impostare il valore del differenziale di regolazione con i tasti AV

Per confermare il valore impostato premere il tasting MODE entro 30 secondi.

Tale valore è differenziato per tipo di funzionamento (riscaldamento/condizionamento) e rappresenta lo scopamento fra il set point impostato e la temperatura effettiva di attivazione.

Salvo situazioni particolari si consiglia di mantenere i valori preimpostati.

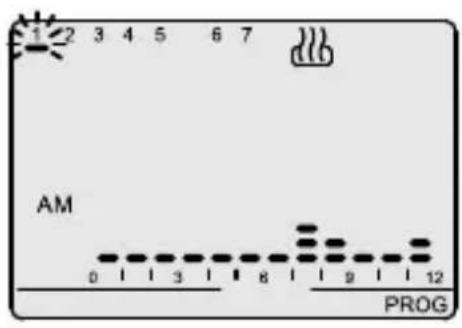

Personalizzazione del programma giornaliero

Per eseguire la personalizzazione del programma giornaliero preimpostato, o apportare una modifica, premere due volte il tasto SET/PROG.

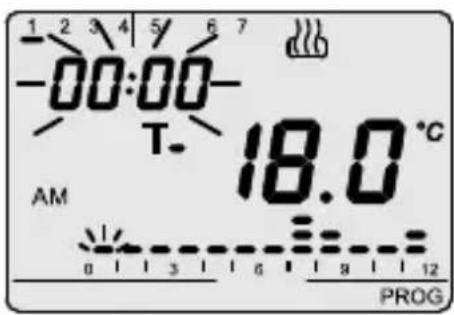

Sul display appeare la scritta PROG nelle la barra del primo giorno della settimana inizia a lampeggiare.
Selezionare il giorno desiderato con i tasti .
Per confirmare la selezione premere il tasto MODE entro 30 secondi.

Dopo la conferma del giorno sul display viene visualizzato al profilo corrente, relativo al giorno scelto. L'orario inizia a lampeggiare. Con i tasti incrementare l'orario fino al momento in cui si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativà all'orario selezionato. Per confermare la selezione premere il tasting MODE entro 30 secondi.

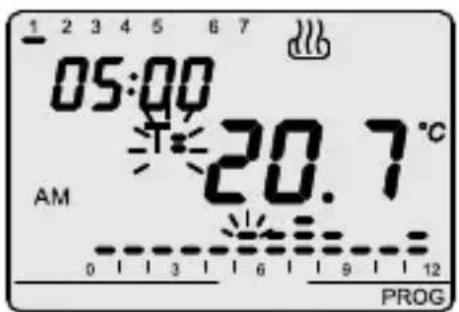

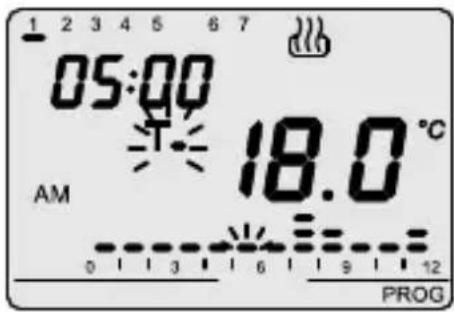

Sul display lampeggia uno dei symboli,To T: T3 appeare il valore corrispondente al set point selezionato. Con i tasti s lexonare il nuovo set point, che sare applicato fino alla successiva variazione presente nel programma.

Premendo nuovamente il tasting MODE è possibile selezionale un nuovo orario a partire dal quale si più scegliere un nuovo set point nella maniera appena descritta.

Personalizzazione del programma giornaliero

L'orario viene decrementato/incrementato a passi di 15 minuti ad agli pressione dei tasti AV, è perché possibile definire fino a 4 periodi di programmazione agli ora.

Per confermare la programmazione premere prolongatamente il tasto MODE, automaticamente si passa alla programmazione del giorno successivo.

Copia del programa

Qualora si desideri copiare il programma sul giorno successivo, confermare la programmazione eseguita premendo contemporaneamente i tasti e tro 30 secondi.

Al termine della programmazione settimanale premere il tasting/PROG per tornare al funzionamento normale.

Per attivare il programma selezionare la modalità di funzionamento AUTO premendo il tasto MODE fino all'apparire sul display del symbolo AUTO.

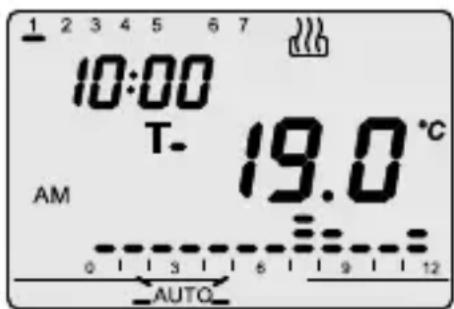

Forzatura temporanea della temperatura

In modalità di funzionamento AUTO è possibile forzare temporaneamente il set point di temperatura attivo, utilizzando i tasti po in postare il valore desiderato. Confermare il valore premendo il tasto MODE o attendere 5 secondi.

L'attivazione della forzatura viene segnalata sul display dal lampeggio del symbolo AUTO.

La forzatura resta attiva fino alla prima variazione del profilo presente nel programma.

In modalità di funzionamento AUTO è visualizzato il profilo orario relativo alla frazione giornaliera in corso (AM/PM).

Premendo contemporaneamente è posibile visualizzare il profilo relativo all'altra frazione giornaliera.

Tale indicazione è attiva per 5" al termine dei quali appeare di nuovo il profilo corrente.

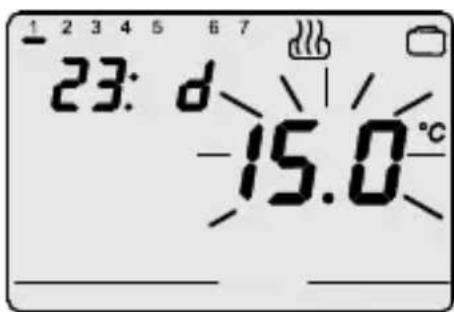

Funzione Party/Holiday

La funzione party permette di escludere temporaneamente il programma impostato (modalità auto) o il set point manuale (modalità MAN) inserendo un set point di temperatura diverso per un periodo compreso tra 1 e 23 ore.

Questa funzione può essere usata, ad esempio, per prolongare il periodo di comfort durante una cena, una festa, ecc...

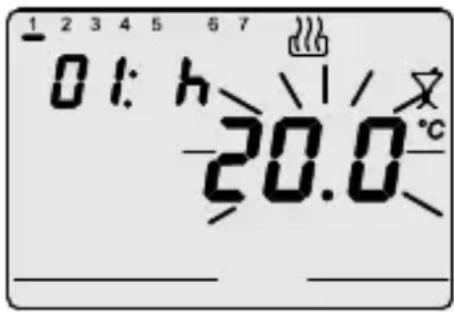

Per attivare la funzione premere per 5" il tasto MODE: sul display appeare il symbolo «entre lampeggia il valore di set point attivo in quel momento.

Con i tasti impostare il nuovo valore del set point di temperature. Premendo il tasto MODE si passa all'impostazione del numero delle ore di attivazione che viene visualizzato sul display. Tale regolazione si effettuatramite i tasti Prehere il tasto MODE o attendere 5 secondi per confermare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione in maniera identica a quanto sopra descririto.

La funzione party resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio delle ore viene decrementato.

É possible in qualsiasi momento disattivare la funzione party, ripristinando la modalità precedente, premendo 2 volte prolongatamente il tasto MODE.

La funzione holiday permette di escludere temporaneamente il programma settimanale impostato (modalità AUTO) o il set point manuale (modalità MAN) inserendo manualmente un set point di temperatura diverso, per un periodo compreso tra 1 e 99 giorni.

Questa funzione può essere usata, ad esempio, per programmare un periodo di economia durante una vacanza e la riattivazione del programma il giorno del rientro.

Funzione Party/Holiday

Per attivare la funzione premere prolungatamente il tasto MODE (funzione PARTY), quindi premere nuovamente il tasto MODE (funzione HOLIDAY). Sul display appara re il symbolo Con i tasti importanti nuovo valore del set point di temperatura.

Premendo il tastingo MODE si passa all'impostazione del numero dei giorni di attivazione che viene visualizzato sul display. Tale regolazione si effettua tramite i tastingi. Premere il tastingo MODE o attendere 5 secondi per confirmare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione, in maniera identica a quanto descririto.

La funzione HOLIDAY resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio dei giorni viene decrementato.

É possible in qualsiasi momento disattivare la funzione holiday, ripristinando la modalità precedente, premendo prolongatamente il tasto MODE.

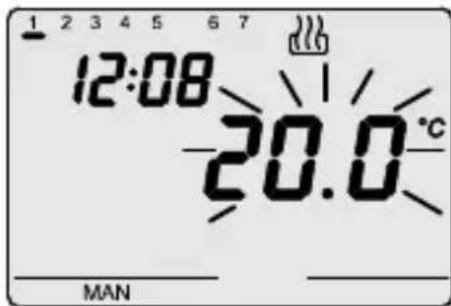

Funzionamento manuale

Per attivare la modalità di funzionamento manuale, premere il tasto MODE, finché sul display appara la scritta MAN. Il set point della temperatura inizia a lampegliare per circa 2 sec. Con i tasti impostare il valore del set point desiderato, premere il tasto MODE o attendere 5 secondi per confermare l'impostazione.

Display

Il display LCD è dotato di retroilluminazione che si attiva per 5" agli qualvolta viene premuto un tasting. In modalità SET o PROG la retroilluminazione rimane attiva durante l'impostazione dei parametri e durante la programmazione. Viene disattivata all'uscita da tali modalità.

Comando remoto

Il cronotermostato dispone di una connessione serialle per il collegamento con il remotizzatore GSM GW 90 821. Tramite comandi SMS (ad esempio da Telefono cellulare) è possibile:

• impostare il tipo di funzionamento (condizionamento/riscaldamento)
• impostare la modalità di funzionamento (manuale/automatico/OFF)
• impostare il set point di funzionamento (solo modalità MAN)
• richiedere lo stato attuale

Ad agli SMS di lavoro inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurable); il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:

• tipo di funzionamento attuale (riscaldamento/condizionamento)
• modalità di funzionamento attuale (OFF/AUTO/MAN)
• temperatura di set point attualmente impostata
• temperatura ambiente misurata
• stato dell'uscita (ON/OFF)

Ogni qualvolta il tipo o la modalità di funzionamento vengono modificate tramite il remotizzatore sul display compare il symbolo

Funzionamento in caso di black out

Il disposativo è dotato di batteria di back up che garantisce l'aggiornamento, in caso di black-out, dell'ora e del giorno della settimana. Con alimentazione fornita esclusivamente alla batteria si ha un'autonomia di 24 ore nelle seguenti condizioni:

• visualizzazione ora attiva
• misura e visualizzazione temperatura non attiva (appaioni dei trattini)
• retroilluminazione non attiva
• commutazione relè non abilitata (il contatto del rele viene aperto)
• tasti frontali non attivi (ad esCLUSIONe della pressione contemporanea di tutti i quattro tasti) In assenza di alimentazione la pressione contemporanea di tutti e quattro i tasti frontali provoca la sconnaissance, internamente al dispositivo, della batteria di backup. Questa funzione viene utilizzata per preservare l'efficienza della batteria quando il dispositivo noniene utilizzato per un lungo periodo. La batteria viene nuovamente collegata automaticamente una volta connesso il dispositivo alla rete elettrica. I programmi impostati non vengono persi ne' in caso di black out ne' in caso di disconnectione della batteria.

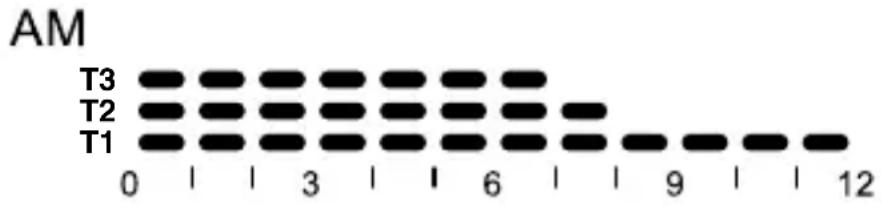

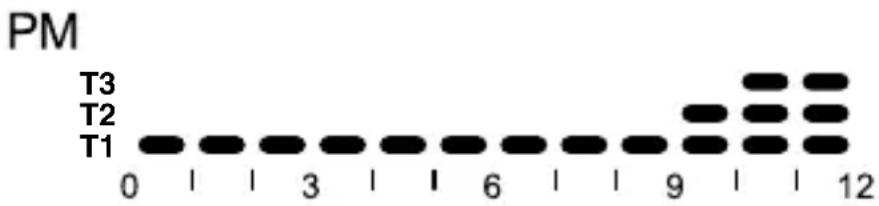

Programmi preimpostati

Il cronotermostato dispone di due programmi preimpostati, uno per il riscaldamento e uno per il condizionamento.

Tutti i giorni della settimana

Questi programmi preimpostati possono essere modificati e personalizzati secondo le proprie esigenze. Per eseguire le modifiche atteneri alleindicazioni contenate nel paragrafo "Personalizzazione del programma giornaliero".

Parametri preimpostati

Giorno della settimana 1 : lunedi

Ora 00:00

Set point temperatura riscaldamento T1 16^

T2 18°C

T3 20^ C

Tantigelo 5^

Set point temperatura condizionamento T1 24 °C

T2 26°C

T3 28°C

Tprotezione 35^

Autoapprendimento Funzione disabilitata

Differenziale di regolazione Riscaldamento 0.2^ C

Condizionamento 0.5^

Unità di misura temperatura ^ C

ISTRUZIONI D'INSTALLAZIONE

Reset e ripristino dei valori preimpostati

Premendo contemporaneamente i 4 tasti con tensione di rete presente, si effettua un reset completeness del cronotermostato.

Attenzione: tutti i parametri impostati ed i programmi personalizzati vengono cancellati.

Alla riaccensione, il cronotermostato utilizza i parametri ed i programmi preimpostati in fabbrica. Il cronotermostato si pone in riscaldamento, nella modalità OFF.
Le funzioni Party e Holiday non sono attive.

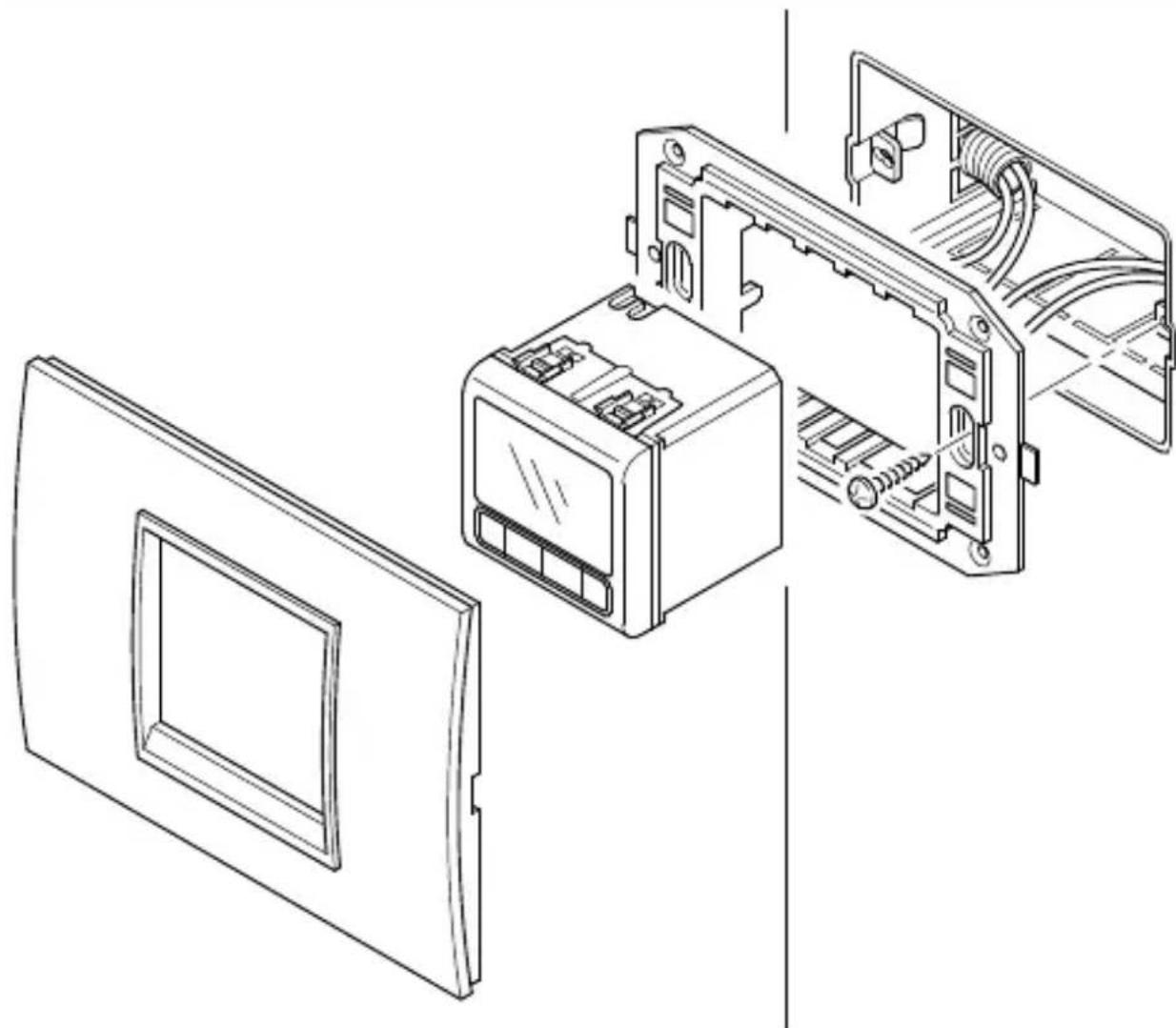

Montaggio

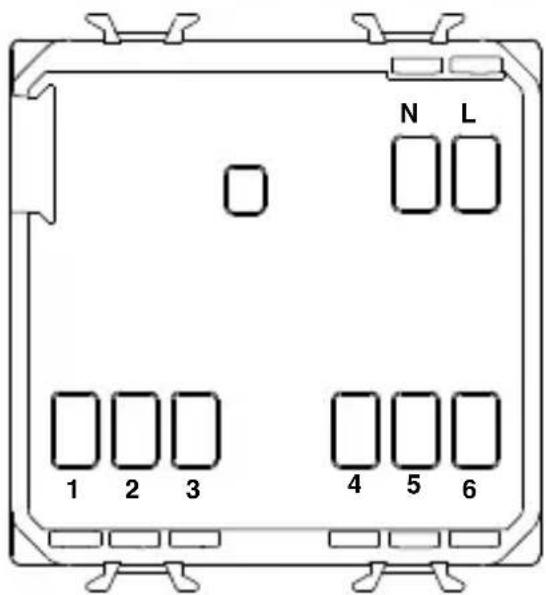

Descrizione morsetti

Morsetti di cablaggio

Alimentazione

L - Fase

N - Neutro

Relé di uscita

1 - Contatto NA
2 - Contatto NC
3 - Comune

Linea serial

4 - TX (dati in uscita)
5 - GND (comune)
6 - RX (dati in ingresso)

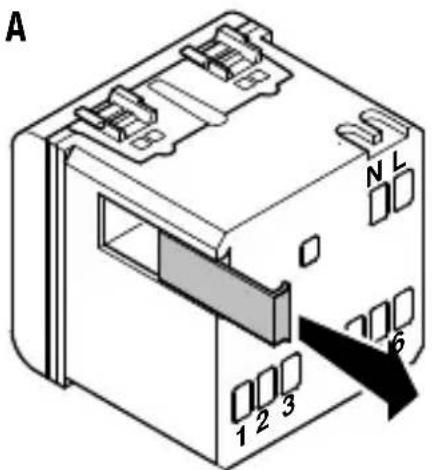

Rimozione batteria

In caso di necessità (ad esempio dovendo smaltire il dispositivo, secondo quando prescritto dalle norme WEEE) la batteria del cronotermostato è accessibile rimuovendo il coperchietto come indicato in figura A.

Per l'estrazione della batteria si consiglia di utilizzato un piccolo cacciavite come indicato in figura B.

CARATTERISTICHE FUNZIONALI / DATI TECHNICI

Tipodi funzionamento: riscaldamento e condizionamento

Modalità di funzionamento: automatico, manuale,

antigelo/protezione alte temperature

Temperatura operativa: -5^ ÷ +45^

Temperatura misurata: 0^ ÷ +45^

Sonda di temperatura: NTC, 100kΩ a 25 °C

Accuratezza della misura: ± 0.5^ a 20^

Programmi preimpostati: n^2 programmi settimanali

Risoluzione programmazione oraria: 15 minuti

N^ max diambi di temperatura: 4 all'ora

Livelli di temperatura: n^3 livelli (T1,T2,T3),programmabili da 5 a 40^

differenziati tra condizionale e riscaldamento

Risoluzione set point temperatura: 0.1^

Temperatura antigelo: regolabile da 2 a 7^

Livello protezione alte temperature: regolabile da 30 a 40^

Temperatura manuale: regolabile da 5 a 40^

Differenziale di regolazione: regolabile da 0.2 a 2^

Funzione party: temporizzata da 1 a 23 ore

Funzione holiday: temporizzata da 1 a 99 giorni

Forzatura temporanea temperatura: impostabile

Autoapprendimento grado termico: selezionabile con anticipo max di 2 ore

Unità di misura: ^ C0^

Intervallo tra due misure successive: 1 minuto

Comando remoto: con remotizzatore GSM GW90821 (non fornito)

Contatto in uscita: a relè, privo di potenziale,

1 NA/NC 5A (AC1)/2A (AC15), 250V ac

Alimentazione: rete (230V ac) - funzionamento normale

battery ricaricabile ML1220 3V - in caso di assenza rete

Dimensioni: 2 moduli System-Playbus

ENGLISH

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE si informa che responsable delle immissione del prodotto sul mercato Comunitario è: According to article 9 paragraph 2 of the European Directive 2004/108/EC, the responsible for placing the apparatus on the Community market is: GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]
