BEDIENUNGSANLEITUNG GW20827 Gewiss

Relais-Zeitthermostat für Unterputzmontage

ACHTUNG - WICHTIG

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

These Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe System-Playbus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genaure Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

INHALTSVERZEICHNIS

BEDIENUNG SANWEISUNG Site

-Allgemeine Beschreibung 92
- Steuerungsbeschreibung 93
-Funktionsmodus 94
-Parametereinstellung 96
- Anpassung des Tagesprogramms 101
-Funktion Party/Holiday 103
- Handbetrieb 104
-Fernbedienung 105
-Funktion bei Stromausfall 105
-VoreingestelleProgramme 106
-Voreingestellte Parameter. 107

INSTALLATIONSANWEISUNG

• Montage 108
• Klemmenbeschreibung 109
• Entfern der Batterie 109

BETRIEBSEIGENSCHAFTEN/TECHNISCHE DATEN 110

BEDIENUNGSCANWEISUNG

Allgemeine Beschreibung

Das Zeithermostat steuert über einen Relaisausgang die Überwachung der Umgebungs-temperatur und die Heizkesselsteuerung, Zonenventile, Klimageräte, Fan-Coil, usw.

Das Zeitthermostat ist mit einem rückbeleuchteten LCD-Display und vier Steuertasten ausgestellt.

Steuerungsbeschreibung

STEUERTASTEN

① MODE: Modusauswahl
(2) Erhöhung / Auswahr Parameter
③ Absenkung / Auswahl Parameter
(4) SET/PROG: Einstellung Programme / Programmierung

Symbol

MODE

SET/PROG

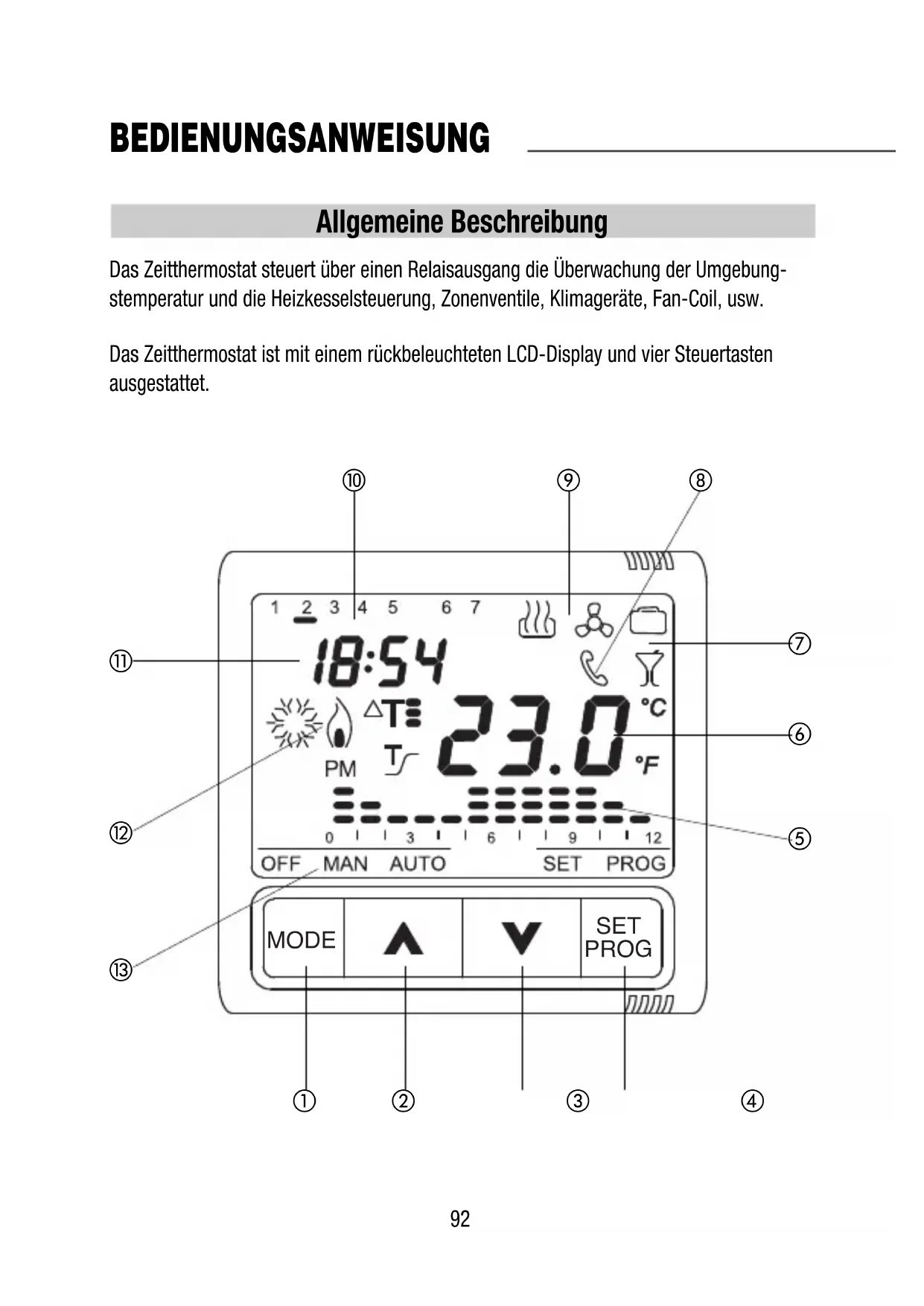

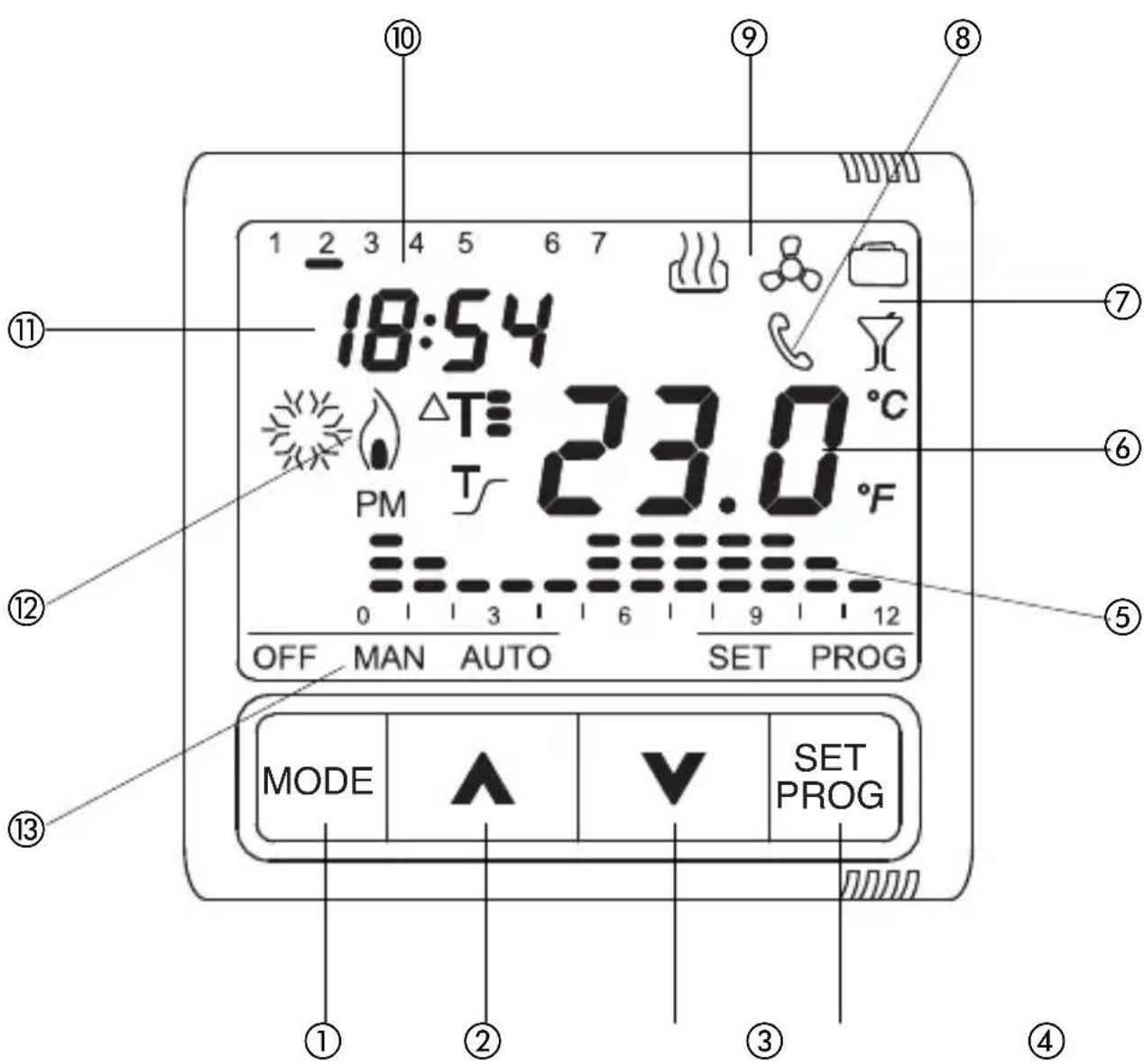

DISPLAYANZEIGEN

(5) Profil Tagesprogramm
⑥ Gemessene Umgebungstemperatur
(7) Funktionen HOLIDAY und PARTY
(8) Anzeige Aktivierung über GSM Fernsteuerung
(9) Funktionart (Heizung / Klimatisierung)
⑩ Tag
① Uhrzeit
② Aktivierung Hezung / Klimatisierung
(13) Funktionmodus

OFF MAN AUTO

Funktionsmodus

Das Zeitthermostat sieht drei verschiedene Funktionsmodivor:

• AUTOMATIK
• HANDBETRIEB
• AUS / FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

Zum Umschalten zwischen den Funktionsmodi wird die Taste MODE verwendet.

Beim Automatikbetrieb verwendet das Zeitthermostat ein Programm, das vom Anwender eingestellt wird, und für jeder Wochentag entsprechlich sein kann.

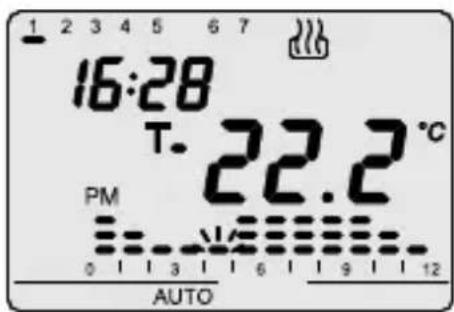

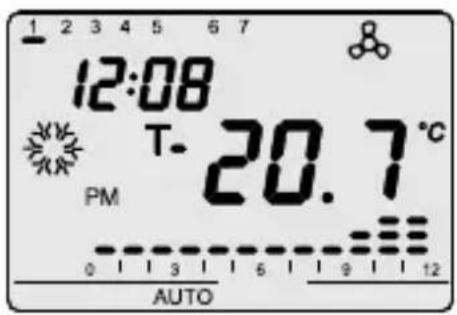

Auf dem Display erscheint die Anzeige AUTO, die gemessene Umgebungstemperatur, und das Symbol des Sollwerts der aktuellen Viertelstunde.

Im Stundenprofil blinking die Spalte der aktuellen Stunde mit der Darstellung des aktiven Sollwerts.

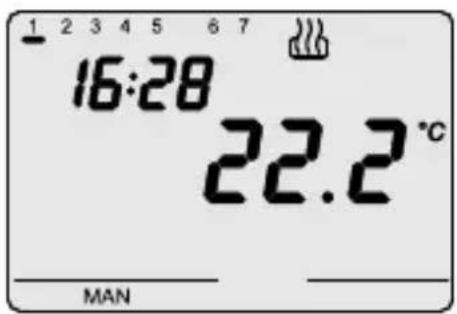

Im Handbetrieb verwendet das Zeitthermostat ständig einen Temperatursollwert, der mit den Tasten nei eingestellt werden kann.

Auf dem Display erscheint die Anzeige MAN und die gesmessene Umgebungstemperatur.

Die Funktionen Frostschutz / Übertemperaturschutz sind jeweils in den Betriebsarten Heizung und Klimatisierung aktiv.

In diesen beiden Fälle verwendet das Zeitthermostat den eingestellten Temperatursollwert für Frostschutz / Übertemperaurschutz.

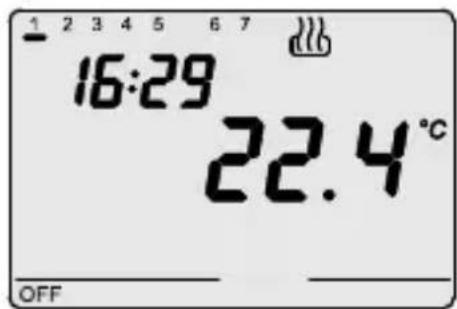

Auf dem Display erscheint die Anzeige OFF und die gesmessene Umgebungstemperatur.

Funktionsmodus

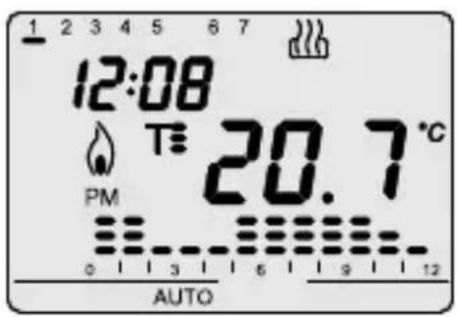

Während des Betriebs wird das Schlieben des Ausgangskontaks (Aktivierung Hezung / Klimatisierung) auf die folgende Weise angezeigt:

Heizung

Das Symbol Zeigt das Einschalten der Heizung an.

Klimatisierung

Das Symbol zeit das Einschalten der Klimatisierung an.

Parameteinstellung

Für die Parameteinstellung ein Mal die Taste SET/PROG drucken.

Auf dem Display erscheint das Symbol SET.

Gleichzeitig beginnt das Symbol oder zu binken.

Nun können nacheinander folgende Punkte geändert werden:

• die Funktionart Heizung / Klimatisierung
• der Wochentag
  -Uhrzeit
• Minuten
• Temperatureinheit
• Sollwert T1
• Sollwert T2
• Sollwert T3
• Temperaturwert für Frostschutz / Übertemperaturschutz
• Aktivierung Selfstlernfunktion (nur in der Funktionart „Heizung“ verfügbar)
• Differenzwert der Regelung

Der Wert eines Parameters wird durch das Drücken der Taste MODE bestätigt.

Das Verlassen der Einstellphase erfolgt durch erneutes Drucken der Taste SET, oder automatisch 30 Sekunden nach dem letzten Tastendruck.

Parameteinstellung

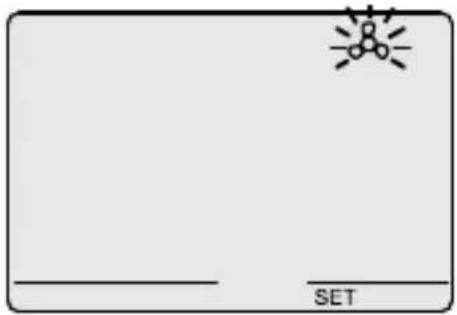

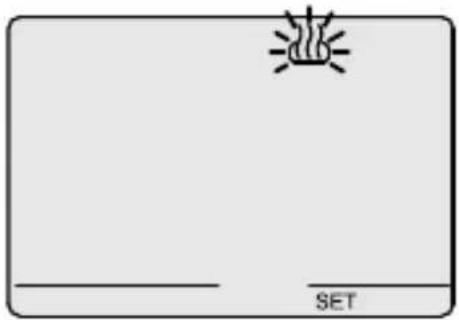

Auswahl Heizung / Klimatisierung

Wenn das Symbol oder blinkt kann der Funktionmodus mit den Tasten gewährt werden. Zur Bestätigung die Taste MODE innerhalb von 30 Sekunden drücken.

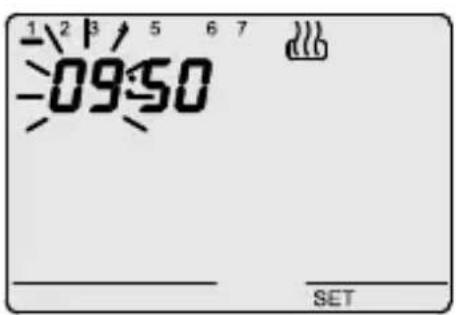

Einstellung des Wochentags

Wenn die Spalte des Wochentags blinkt den aktuellen Tag mit den Tasten w.h.ln (Montag=1, Diens-tag=2....Sonntag=7).

Zur Bestätigung des eingestellen Werts die Taste MODE innerhalb von 30 Sekunden drücken.

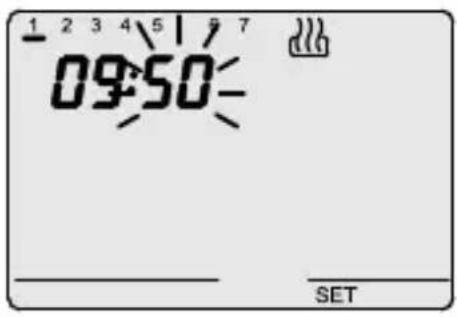

Einstellung der Stunde

Wenn die Stundenziffern blinken, diese mit den Tasten AVEinstellen.

Zur Bestätigung der eingestillten Werte die Taste MODE innerhalb von 30 Sekunden drücken.

Parameteinstellung

Einstellung der Minuten

Wenn die Minutenziffern blinken, diese mit den Tasten

AV einstellen.

Zur Bestätigung der eingestillten Werte die Taste MODE

innerhalb von 30 Sekunden drücken.

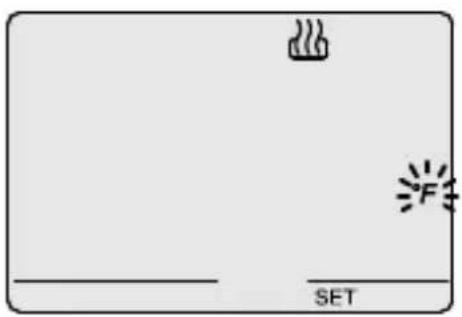

Einstellung der Temperatureinheit

Wenn das Symbol ^ C oder ^ beginnt zu blinken, kann die Einheit mit den Tasten gewählt werden.

Zur Bestätigung des eingestillten Werts die Taste MODE innerhalb von 30 Sekunden drucken.

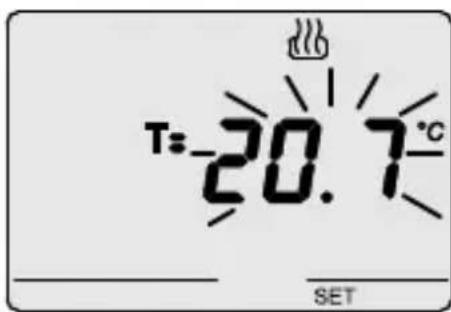

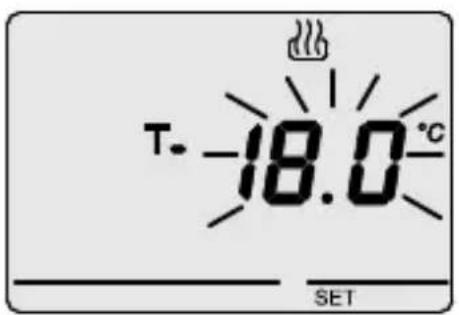

Einstellung Sollwert T1

Bei der Anzeige des Symbols Beginnt der Temperaturwert zu blinken.

Den Wert T1 mit den Tasten Ainsellen.

Zur Bestätigung des eingestellen Werts die Taste MODE innerhalb von 30 Sekunden drücken.

Parameteinstellung

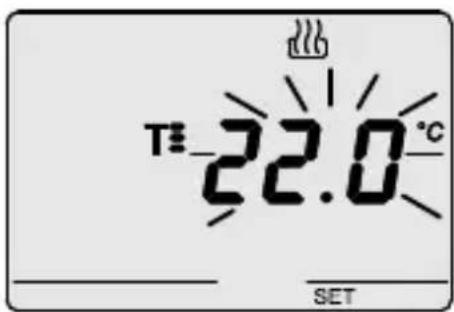

Einstellung Sollwert T2

Bei der Anzeige des Symbols Beginnt der Temperaturwert zu blinken.

Den Wert T2 mit den Tasten ausilen.

Zur Bestätigung des eingestillten Werts die Taste MODE innerhalb von 30 Sekunden drücken.

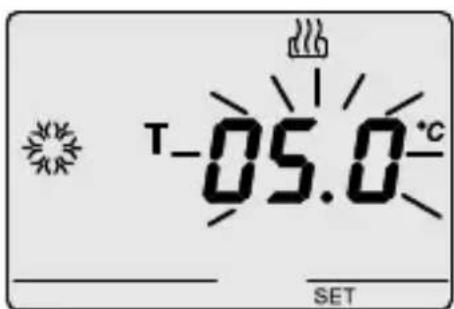

Einstellung Sollwert T3

Bei der Anzeige des Symbols Beginnt der Temperaturwert zu blinken.

Den Wert T3 mit den Tasten stellen.

Zur Bestätigung des eingestillten Werts die Taste MODE innerhalb von 30 Sekunden drücken.

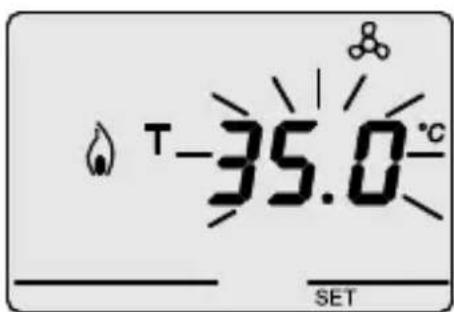

Einstellung Temperaturwert für Frostschutz / Übertemperaturschutz

Der Temperaturwert beginnnt zu blinken.

Je nach Funktionmodus (Heizung / Klimatisierung) kann der Wert der Frostschutztemperatur / Übertemperaturschutz mit den Tasten eingestellt werden.

Zur Bestätigung des eingestellen Werts die Taste MODE innerhalb von 30 Sekunden drücken.

Bei den Sollwerten gelten folgende Einschränkungen: Heizung: T Frostschutz < T1 < T2 < T3 Klimatisierung: T1 < T2 < T3 < T Ubertemperatur

Parameteinstellung

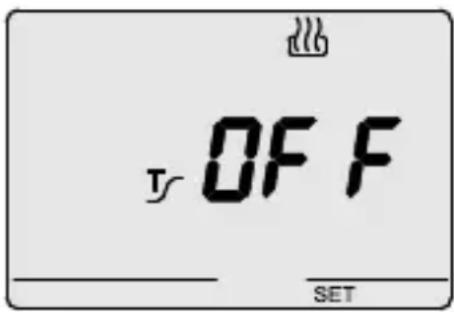

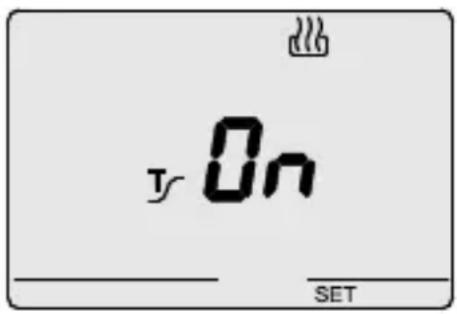

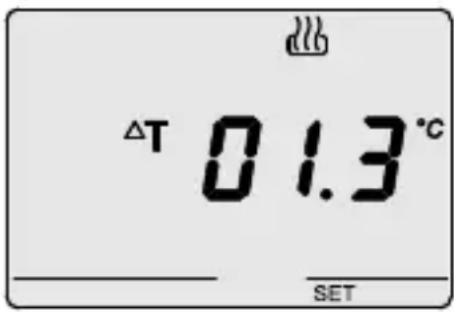

Aktivierung Selfstlernfunktion (nur in der Funktionart Heizung)

Bei der Anzeige des Symbols die Funktion mit den

Tasten Aktivieren (ON) oder deaktivieren (OFF).

Zur Bestätigung des eingestellen Werts die Taste MODE innerhalb von 30 Sekunden drücken.

Die Selfsternfunktion ermöglicht die Optimierung der vorzeitigen Einschaltung der Heizung (max. 2 Stunden).

Das Zeitthermostat steuert die vorzeitige Einschaltung automatisch, um die eingestellte Temperatur zu Beginn jeder Periode des programmierten Zeitraums zu garantieren. Diese Funktion aktiviert sich ausschließlich in der Funktionart Automatik des Heizbetriebs.

Einstellung des Differenzwerts der Regelung

Bei der Anzeige des Symbols den Differenzwert der Regelung mit den Tasten instellen.

Zur Bestätigung des eingestellen Werts die Taste MODE innerhalb von 30 Sekunden drücken.

Dieser Wert unterscheidet sich je nach Funktionsmodus (Heizung / Klimatisierung) und stellt den Unterschied zwischen eingestelltem Sollwert und tatsächlicher Aktivierungstemperatur dar.

Abgesehen von besonderen Situationen wird empfohlen, die voreingestellten Werte beizubehalten.

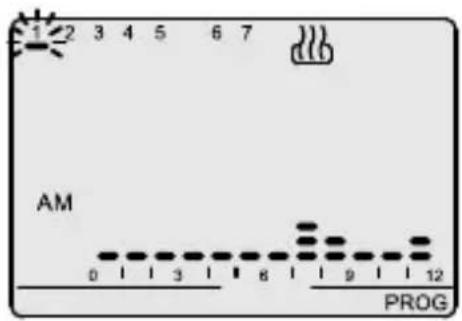

Anpassung des Tagesprogramms

Um die Anpassung des voreingestalten Tagesprogramms auszuführen, oder eine Änderung auszuführen muss die Taste SET/PROG zwei Mal gedrückt werden.

Auf dem Display erscheint die Anzeige PROG, und die Spalte des ersten Wochentags beginnnt zu blinken. Den gewündsten Tag mit den Tasten Aiven. Zur Bestätigung der Auswahl die Taste MODE innerhalb von 30 Sekunden drucken.

Nach der Bestätigung des Tags wird auf dem Display das aktuelle Profil des gewählten Tags angezeigt. Die Uhrzeit beginnt zu blinken. Mit den Tasten die Uhrzeit erhöhen, bis zu dem Punkt, an dem das angebotene Profil geändert werden soll. Wahrend der Zunahme blinkt im Stundenprofil die Spalte der gewählten Uhrzeit. Zur Bestätigung der Auswahl die Taste MODE innerhalb von 30 Sekunden drücken.

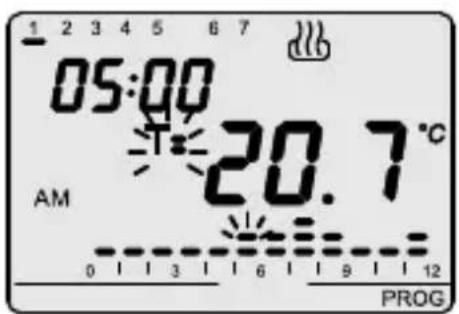

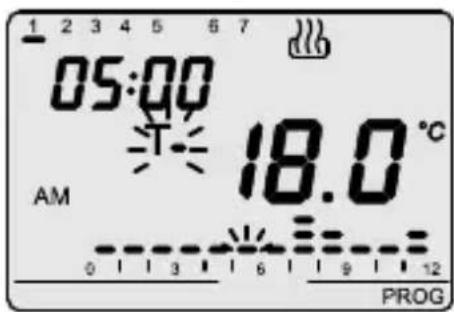

Auf dem Display blinkt eines der Symbole, T. T. oder T und es wird der Wert des gewählten Sollwerts angezeigt. Mit den Tasten den Nuen Sollwert auswahlen, der bis zur nachsten Änderung innerhalb des Programms angewendet wird.

Durch erneutes Drucken der Taste MODE kann eine neue Uhrzeit ausgewählt werden, ab der auf der zuvor beschrieben Weise ein neuer Sollwert gewählt werden kann.

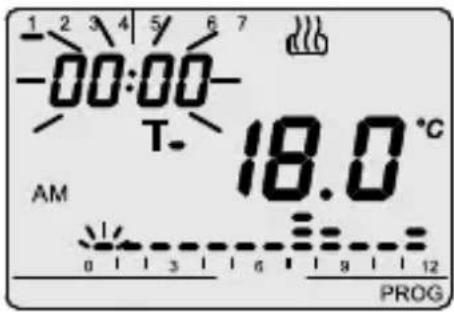

Anpassung des Tagesprogramms

Bei jedem Drücken der Tasten wöhe Uhrzeit in 15 Minuten Schritten vor oder darüber bewegt, davon können 4 Programmierperioden für jeder Stunde definiert werden. Zur Bestätigung der Programmierung muss die Taste MODE lange gedrückt werden, der Wechsel zur Programmierung des nachsten Tages erfolgt automatisch.

Programmkopie

Falls das Programm auf den nachsten Tag kopiert werden soll, muss die ausgeführte Programmierung durch gleichzeitiges Drücken der Tasten innerhalb von 30 Sekunden bestätigt werden.

Am Ende der Wochenprogrammierung die Taste SET/PROG drücken, um zum normalen Betrieb zurück zu kehren.

Zur Aktivierung des Programms den Funktionsmodus AUTO wahren, indem die Taste MODE gedrückt wird, bis auf dem Display das Symbol AUTO angezeigt wird.

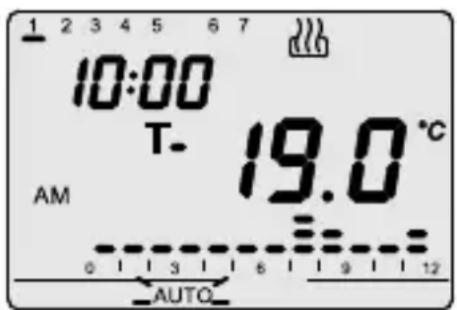

Kurzzeitiges Übersteuern der Temperatur

In dem Funktionsmodus AUTO kann der aktive Temperatursollwert mit den Tasten vorübergehend übersteuert werden.

Den eingestellen Wert mit der Taste MODE bestätigen, oder 5 Sekunden abwarten.

Die Aktivierung der Übersteuerung wird im Display durch die blinkende Anzeige des Symbols AUTO angezeigt. Die Übersteuerung bleibt bis zur ersten Änderung des programmierten Profils aktiv.

In dem Funktionsmodus AUTO wird das Stundenprofil des laufenden Tagesabschnitts (AM/PM) angezeigt.

Durch gleichzeitiges Drücken von Kandas Stundenprofil des anderen Tagesabschnitts angezeigt werden. Diese Anzeige ist für 5" aktiv, anschließend wird wieder das aktuelle Profil angezeigt.

Funktion Party/Holiday

Die Funktion Party erhögt die vorübergehende Deaktivierung des eingestellen Pro
gramms (Modus Auto) oder des manuellen Sollwerts (Modus MAN), indem ein anderer Tem
peratursollwert für einen Zeitraum zwischen 1 und 23 Stunden eingestellt wird.
These Funktion kann beispielsweise verwendet werden, um den Komfortzeitraum während
eines Abendessens, eines Fests, usw. zu verlangern.

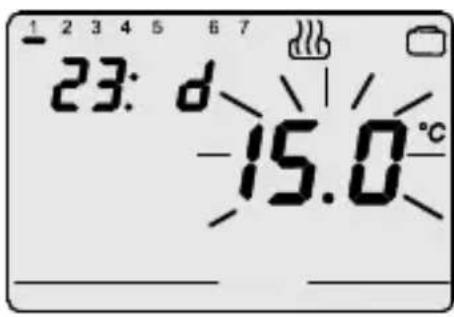

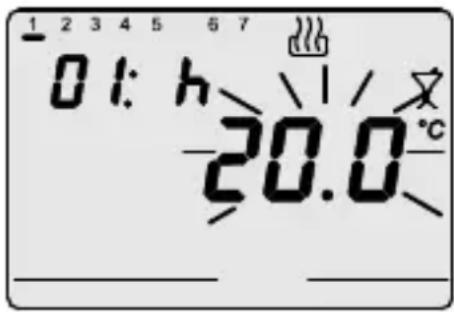

Zur Aktivierung der Funktion die Taste MODE für 5" drücken: Auf dem Display erscheint das Symbol x, während der aktuell aktive Sollwert blinkt.

Mit den Tasten den neuen Temperatursollwert einstellen. Durch Drücken der Taste MODE erfolgt der Wechsel zur Einstellung der Stundenanzahl der Aktivierung, die im Display angezeigt wird.

These Einstellung erfolgt mit Hilfe der Tasten AV Die Taste MODE drucken, oder 5 Sekunden warten, um die ausgeführte Einstellung zu bestätigten.

Solange die Funktion aktiv ist, kann der Temperatursollwert und der Aktivierungszeitraum wie oben beschreiben verändert werden. Die Funktion Party bleibt bis zum Ablauf des eingestellten Zeitaums aktiv. Während des Betriebs lauft die eingestellte Zeit rückwärts.

Die Funktion Party kann jederzeit durch zweifaches langes Drücken der Taste MODE deaktiviert, und der vorherige Modus wieder hergestellt werden.

Die Funktion Holiday erhögt die vorübergehende Deaktivierung des eingestellen Wochenprogramms (Modus AUTO) oder des manuellen Sollwerts (Modus MAN), indem ein anderer Temperatursollwert für einen Zeitraum zwischen 1 und 99 Tagen eingestellt wird. Diese Funktion kann beispielsweise verwendet werden, um einen Energiesparzeitraum während eines Urlaubs, und die erneute Aktivierung des Programms am Ankunftstag zu programmieren.

Funktion Party/Holiday

Zur Aktivierung der Funktion die Taste MODE (Funktion PARTY) lance drücken, anschließend erneut die Taste MODE (Funktion HOLIDAY) drücken. Auf dem Display erscheint das Symbol mit den Tasten denNeu en Temperatursollwert einstellen. Durch Drücken der Taste MODE erfolgt der Wechsel zur Einstellung der Tagesanzahl der Aktivierung, die auf dem Display angezeigt wird. Diese Einstellung erfolgt mit Hilfe der Tasten. Die Taste MODE drücken, oder 5 Sekunden warten, um die ausgeführte Einstellung zu bestäten.

Solange die Funktion aktiv ist, kann der Temperatursollwert und der Aktivierungszeitraum wie beschreiben verändert werden. Die Funktion HOLIDAY bleibt bis zum Ablauf des eingestillten Zeitaums aktiv. Während des Betriebs lauft die eingestellte Tagesanzahl rückwärts. Die Funktion Holiday kann jederzeit durch langes Drücken der Taste MODE deaktiviert, und der vorherige Modus wieder hergestellt werden.

Handbetrieb

Zur Aktivierung des Handbetriebs die Taste MODE drücken, damit auf dem Display das Symbol MAN angezeigt wird. Der Temperatursollwert beginnnt für ca. 2 Sekunden zu blinken. Mit den Tastenzewünden Sollwert einstellen, die Taste MODE drücken, oder 5 Sekunden warten, um die Einstellung zu bestätigten.

Display

Das LCD-Display ist mit einer Hintergrundbeleuchung ausgestellt, die sich bei jedem Drücken einer Taste für 5" einschaltet. In den Modi SET und PROG bleibt die Hintergrundbeleuchung während der Parameteinstellung und der Programmierung aktiv. Sie wird beim Verlassen dieser Modi deaktiviert.

Fernbedienung

Das Zeitthermostat verfügt über einen seriellen Anschluss für den Anschluss der GSM Fernsteuerung GW 90 821. Folgende Optionen stehen mittels SMS Befehle (z.B. über Mobiltelefone) zur Verfügung:

• Einstellen der Funktionart (Heizung / Klimatisierung)
• Einstellen des Funktionsmodus (Hand / Automatik / OFF)
• Einstellen des Betriebssollwerts (nur Modus MAN)
• Abruf des aktuellen Status

Bei jeder an den Regler versandten SMS Befehl Antwortet theses mit einer Bestätigungs-SMS (mit vordefiniertem, nicht konfigurierbarem Text); die Nachricht zur Statusabfrage sieht eine Antwort mit folgenden Informationen vor:

• Aktuelle Funktionart (Heizung / Klimatisierung)
• Aktueller Funktionmodus (OFF/AUTO/MAN)
• Aktuell eingestellte Sollwerttemperatur
  Gemessene Umgebungstemperatur
• Status des Ausgangs (ON/OFF)

Jedes Mal, wenn die Funktionart oder der Funktionmodus durch die Fernbedienung geändert wird erscheint am Display das Symbol.

Funktion bei Stromausfall

Das Gerät ist mit einer Pufferbatterie ausgestattet, mit der bei einem Stromausfall die Uhrzeit und der Wochentagactualisiert wird. Mit reinem Batteriebetrieb steht unter den folgenden Bedingungen eine Autonomie von 24 Stunden zur Verfügung:

Anzeige Uhrzeit aktiv
- Messung und Anzeige Temperatur nicht aktiv (es erschinen Striche)
- Hintergrundbeleuchting nicht aktiv
- Umschaltung Relais nicht aktiviert (der Relaiskontakt wird geöffnet)
- Tasten der Frontblende nicht aktiv (außer gleichzeitiges Drücken aller vier Tasten).

Bei fehlender Stromversorgung führt das gleichzeitige Drucken der vier Tasten zur internen Trennung der Backup-Batterie. Diese Funktion wird verwendet, um die Batterienergie zu sparen, wenn das Gerät für längerere Zeit nicht verwendet wird.

Die Batterie wird automatisch wieder verbunden, wenn das Gerät an das Stromnetz angeschlossen wird. Die eingestellten Programme gehen weder bei Stromausfall noch bei Trennung der Batterie verloren. 105

Voreingestelle Programme

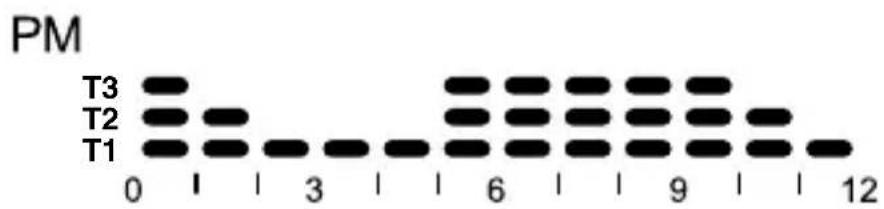

Das Zeitthermostat verfügt über zwei voreingestellte Programme, eines für die Heizung und eines für die Klimatisierung.

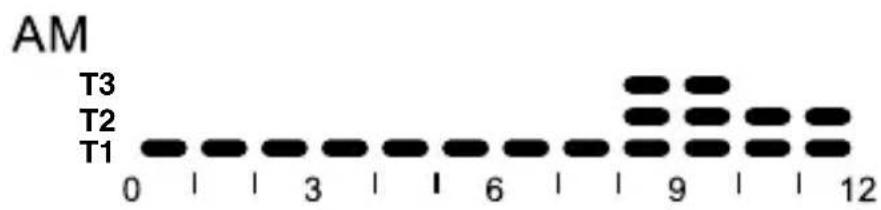

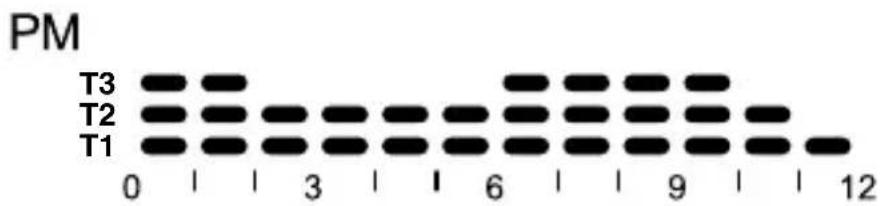

HEIZUNGSPROGRAMM

Montag - Freitag

Samstag - Sonntag

Voreingestelle Programme

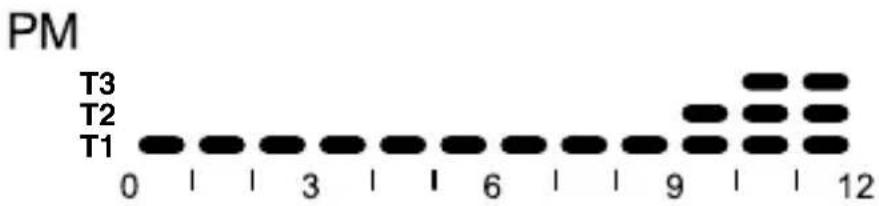

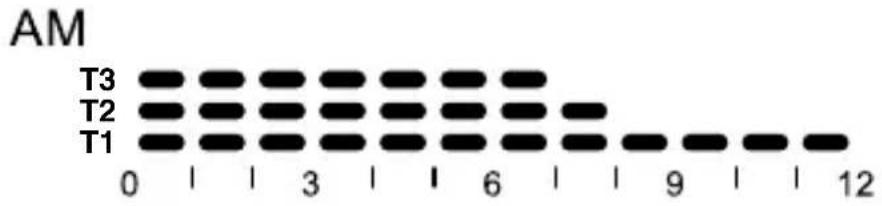

KLIMATISIERUNGSPROGRAMM

Alle Wochentage

These voreingestellten Programme konnen entsprechend der persönlichen Anforderungen geändert und angepasst werden. Für die Ausführung der Änderungen wird auf die Anweisungen des Abschnitts „Anpassung des Tagesprogramms" verwiesen.

Voreingestellte Parameter

Wochentag	1: Montag
Uhrzeit 00:00
Sollwert Heizungstemperatur T1 16 °C
	T2 18 °C
	T3 20 °C
	TFrøtschutz 5 °C
Sollwert Klimatisierungstemperatur T1 24 °C
	T2 26 °C
	T3 28 °C
	TSchutz 35 °C
Selbstlichen Funktion deaktiviert
Differenzwert der Regelung Heizung	0.2 °C
	Klimatisierung	0.5 °C
Temperatureinheit °C

Reset und Rückstellung der voreingestellten werte

Wenn man die 4 Tasten bei anliegender Netzspannung gleichzeitig betätig, führt man eine vollständige Nullstellung des Chronothermostats durch.

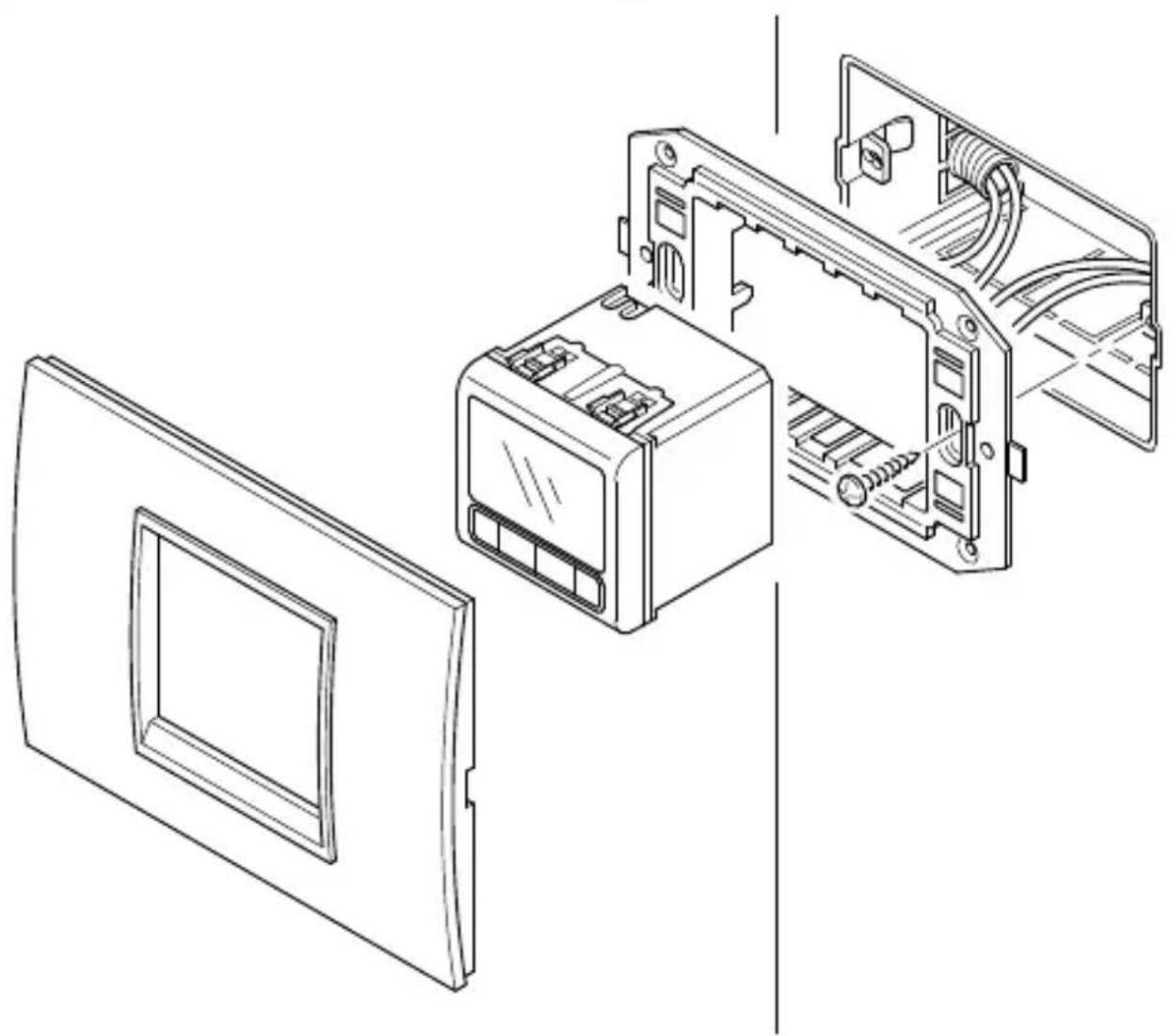

Achtung: Alle eingestellten Parameter und kundenspezifisch gestaltete Programme werden gelöscht.

Beim Wiedereinschalten verwendet das Chronothermostat in der Fabrik voreingestellte Parameter und Programme. Der Chronothermostat stellt sich in Heizbetrieb, in der OFF Modalität ein. Die Funktionen Party und Holiday sind nicht aktiv.

Montage

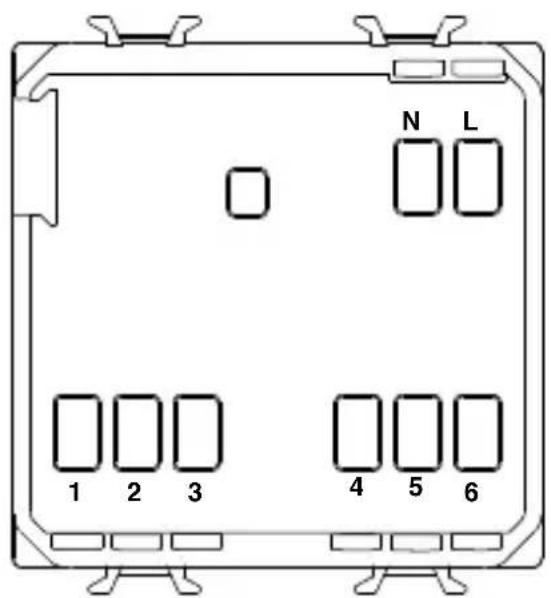

Klemmenbeschreibung

Verkabelungsklemen

Stromversorgung

L - Phase

N - Nulleiter

Ausgangsrelais

1-Kontakt NA
2-Kontakt NC
3 - Allgemein

Serielle Leitung

4 - TX (ausgehende Daten)
5 - GND (allgemein)
6 - RX (eingehende Daten)

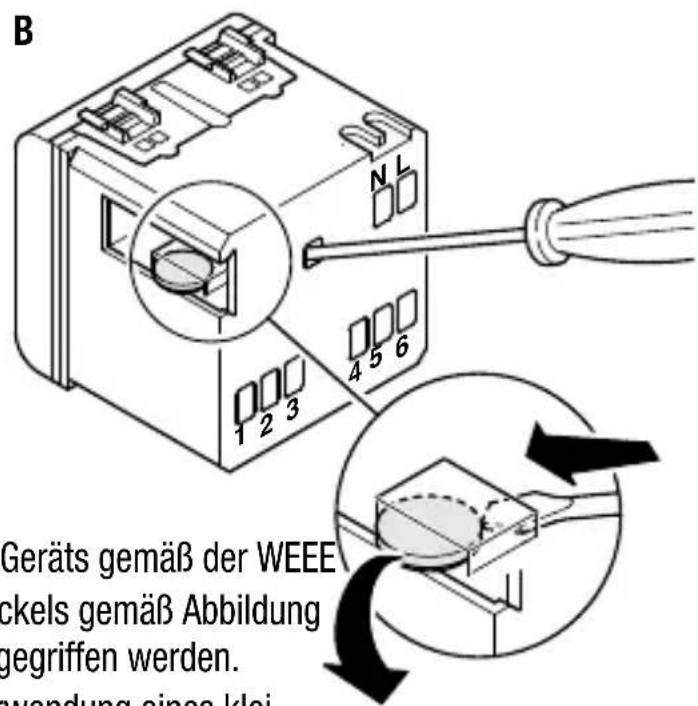

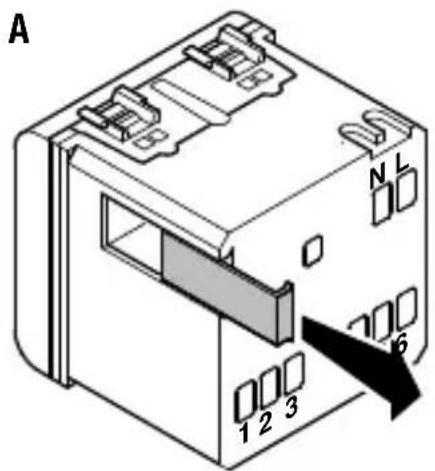

Entfern der Batterie

Gegebenenfalls (z.B. zur Entsorgung des Gerats gemäß der WEEE Richtlinien) kann durch Entfernen des Deckels gemäß Abbildung A auf die Batterie des Zeitthermostats zugegriffen werden. Zum Entnehmen der Batterie wird die Verwendung eines kleinen Schraubendrethers gemäß Abbildung B empfohlen.

BETRIEBSEIGENSCHAFTEN / TECHNISCHE DATEN

Funktionsart: Hezung und Klimatisierung

Funktionsmodus: Automatik, Handbetrieb

Frostschutz / Übertemperaturschutz

Betriebstemperatur: -5^ ÷ +45^

Gemessene Temperatur: 0^ ÷ +45^

Temperatursonde: NTC, 100kΩ a 25°C

Messgenauigkeit: ± 0,5^ a 20^

Voreingestelle Programme: 2 Wochenprogramme

Auflösung Stundenprogrammierung 15 Minuten

Max. Anz. der Temperaturänderungen: 4 mal pro Stunde

Temperaturebenen: 3 St. (T1, T2, T3), programmierbar von 5 bis 40^

unterschieden zwischen Heizung und Klimatisierung

Auflösung Temperatursollwert: 0,1 °C

Frostschutztemperatur: einstellbar von 2 bis 7^

Ebene Übertemperaturschutz: einstellbar von 30 bis 40^

Handbetriebtemperatur: einstellbar von 5 bis 40^

Differenzwert der Regelung: einstellbar von 0,2 bis 2^

Funktion Party: einstellbar von 1 bis 23 Stunden

Funktion Holiday: einstellbar von 1 bis 99 Tage

Kurzzeitiges Übersteuern der Temperatur: einstellbar

Selbstlernen des Temperaturgradienten: auswählbar mit max. 2 Stunden Vorwegnahme

Messeinheit: ^ C oder ^o F

Intervalw zischen zwei Messungen: 1 Minute

Fernbedienung: mit Fernbedienung GSM GW90821 (nicht mitgeliefert)

Ausgangskontakt: potentialfreier Relaiskontakt,

1 NA/NC 5A (AC1)/2A (AC15),250V AC

Stromversorgung: Stromnetz (230V AC) - normaler Betrieb

Akku ML1220 3V — bei Stromausfall

Abmessungen: 2 Module System-Playbus
