Type de produit	Caméra extérieure Day&Night avec LED IR
Marque	Gewiss
Modèle	GW18291
Capteur	CCD 1/3" Sony Super HAD
Résolution horizontale	420 lignes TV
Optique	3,6 mm
Éclairage IR	12 LED infrarouges, portée 15-20 m
Seuil d'activation IR	0,3 lux
Distance de reprise	Jusqu'à 12 m
Rapport signal/bruit	≥ 48 dB
Indice de protection	IP65
Alimentation	12 Vcc
Consommation	80 mA (250 mA max avec IR)
Matériau	Aluminium
Couleur	Noir
Poids	300 g
Dimensions (L × l × H)	90 × 82 × 200 mm
Température de fonctionnement	-20°C à +50°C
Température de stockage	-20°C à +60°C
Humidité relative maximale	90%
Sortie vidéo	PAL, connecteur BNC femelle
Fixation	Saillie ou plafond, avec patte et articulation orientable
Contenu du colis	Caméra, 3 chevilles, 1 clé Allen

FOIRE AUX QUESTIONS - GW18291 Gewiss

Comment alimenter la caméra GW18291 ?

La caméra s'alimente en 12 Vcc via une fiche coaxiale mâle (diamètre interne 2,1 mm, externe 5,5 mm, positif au centre). En cas de retrait du connecteur, raccordez les fils rouges au positif (+12 V) et le fil noir au négatif (GND).

Quel type de connecteur vidéo est utilisé ?

La sortie vidéo se fait via un câble en Y avec un connecteur BNC femelle pour le signal vidéo (norme PAL).

Comment orienter la caméra après installation ?

Desserrez la vis Allen (clé fournie), repositionnez la caméra à l'angle souhaité, puis resserrez la vis. Une articulation permet de régler l'orientation verticale et horizontale.

Quelle est la portée des LED infrarouges ?

Les 12 LED IR offrent une portée d'éclairage de 15 à 20 mètres, permettant une vision nocturne jusqu'à 12 mètres de distance de reprise.

La caméra est-elle résistante aux intempéries ?

Oui, elle bénéficie d'un indice de protection IP65, ce qui la protège contre les poussières et les jets d'eau, adaptée à une utilisation extérieure.

Quelles sont les dimensions et le poids de la caméra ?

Dimensions : 90 × 82 × 200 mm ; poids : 300 g. Matériau : aluminium noir.

Peut-on utiliser la caméra en intérieur ?

Oui, elle peut être utilisée en intérieur, mais elle est spécialement conçue pour l'extérieur grâce à son indice IP65 et sa plage de température de fonctionnement (-20°C à +50°C).

Comment fixer la caméra au mur ou au plafond ?

Utilisez le gabarit de perçage fourni pour marquer les trous, puis fixez la patte de montage avec les chevilles. La caméra se bloque sur la base en tournant la bague dans le sens horaire.

Quel est le seuil de luminosité pour l'activation des IR ?

Les LED IR s'allument automatiquement lorsque la luminosité ambiante descend en dessous de 0,3 lux.

Comment nettoyer la caméra ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. Ne pas utiliser de produits abrasifs ou de solvants.

MODE D'EMPLOI GW18291 Gewiss

Caméra extérieure - IP65

Caméra extérieure - IP65

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les dire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des millieux non poussièux.

L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.

SOMMAIRE

INSTRUCTIONS D'UTILISATION page

• Description 20
• Contenu de la confection 20
• Conditions d'emploi 20
  -Dimensions 21
• Montage 21

INSTRUCTIONS POUR L'INSTALLATION

-Raccordementselectriques 22
-Example de raccordement 22

CHARACTERISTIQUES TECHNIQUES 24

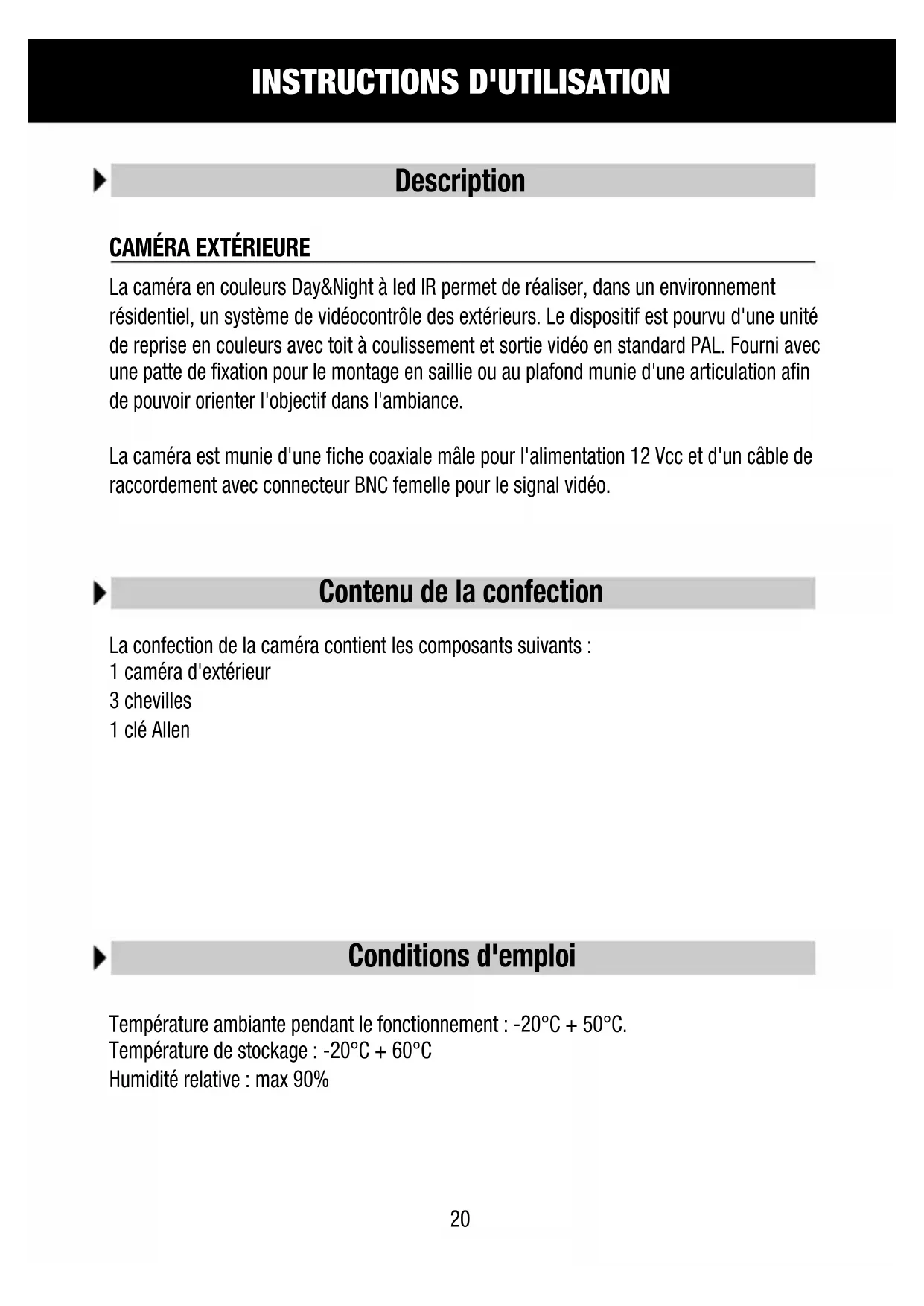

Description

CAMÉRA EXTÉRIEURE

Laamera en couleurs Day&Night à led IR permet de réaliser, dans un environnement résidentiel, un système de videocontrôle des extérieurs. Le dispositif est pourvu d'une unité de reprise en couleurs avec toit à couilissement et sortie video en standard PAL. Fourni avec une patte de fixation pour le montage en saillie ou au plafond munie d'une articulation afin de pouvoir orienter l'objectif dans l'ambiance.

Laamera est munie d'une fiche coaxiale male pour l'alimentation 12 Vcc et d'un cable de raccordement avec connecteur BNC femelle pour le signal video.

Contenu de la confection

La confection de laamera contient les composants suivants :

1 camera d'extérieur
3 chevilles
1 clé Allen

Conditions d'emploi

Température ambiente pendant le fonctionnement: -20^ + 50^ .

Température de stockage: -20°C + 60°C

Humidité relative : max 90%

INSTRUCTIONS D'UTILISATION

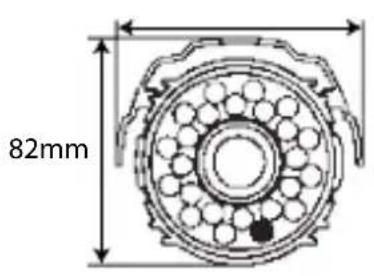

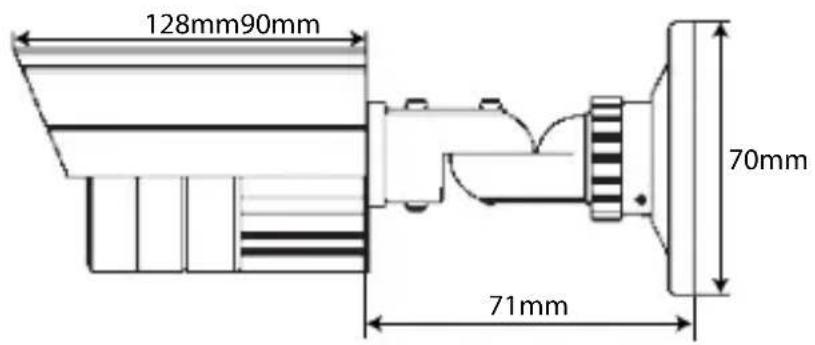

Dimensions

Montage

0 4,8mm

056mm

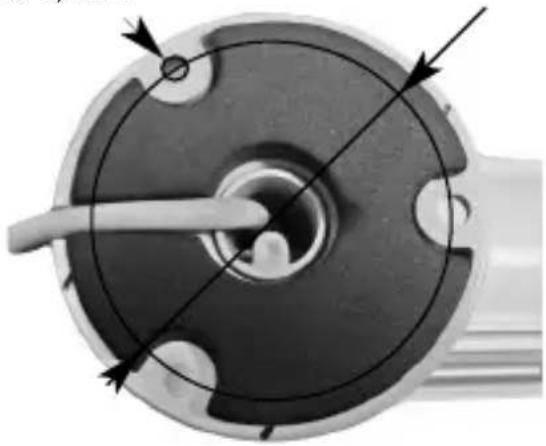

Gabarit de perçage pour la fixation en saillie à l'aide des chevilles fournies.

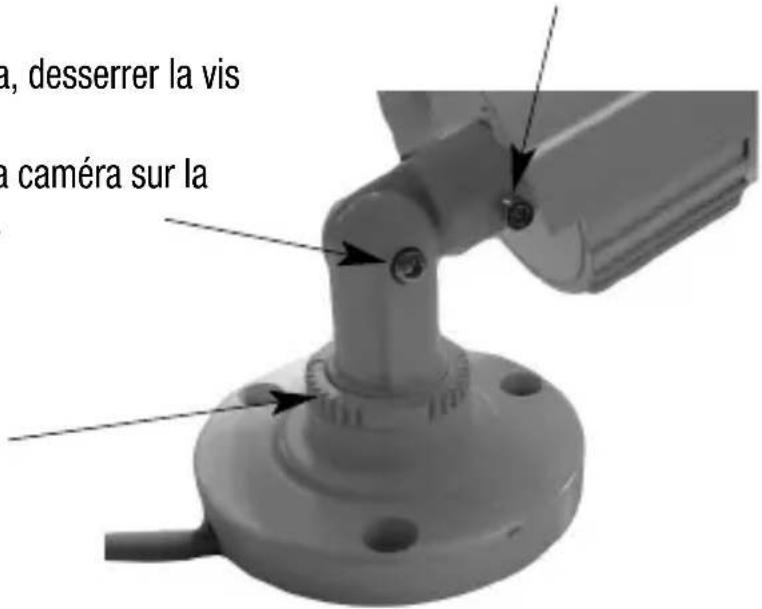

Pour tournier laamera, desserrer la vis Allen (utiliser la clé Allen fournie), replacer laamera sur la position souhaitation, puis serrer la vis.

Pour régler l'orientation de laamera, desserrer la vis Allen (utiliser la clé Allen fournie), déplacer l'articulation en replacant laamera sur la position souhaitation, puis serrer la vis.

Pour bloquer laamera sur la base de fixation, il suffit de tournier la bague dans le sens horaire.

INSTRUCTIONS POUR L'INSTALLATION

Raccordements electriques

Laamera est munie d'un cable en Y, d'une longueur d'environ 35 cm,PRESENTANT d'un cote un connecteur BNC femelle pour le raccordement au signal video et, de l'autre, une fiche coaxiale male (0 interne 2,1 mm, 0 externe 5,5 mm,longueur 11 mm,positif au centre) pour I'alimentation 12 Vcc.

En cas de retrait du connecteur d'alimentation, les deux fils rouges sont à raccorder au positif de l'alimentation (+12 Vcc) et le fil noir au négatif (GND).

Pour tous les détails sur les caractéristiques du raccordement, consulter le manuel technique du Master Chorus / Internet Gateway.

CHARACTERISTIQUES TECHNIQUES

Capteur en couleurs : CCD 1/3" Sony Super HAD

Résolution horizontal : 420 lignes TV

Type d'éclairage: 12 led infrarouges (IR)

Seuil d'intervention de led : 0,3 lux

Distance d'éclairage de led : 15 - 20 m

Distance de reprise : jusqu'à 12 m

Optique : 3,6 mm

Rapport S/N: ≥ 48 dB

Indices de protection : IP65

Alimentation:12Vcc

Absorption: 80mA - avec diodes allumées 250mA max

Matériau : aluminium

Couleur : noir

Poids : 300 g

Dimensions: 90 × 82 × 200 mm
