GW18291 - Cámara de vigilancia Gewiss - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara exterior Day&Night con LED IR
Marca	Gewiss
Modelo	GW18291
Sensor	CCD 1/3" Sony Super HAD
Resolución horizontal	420 líneas TV
Óptica	3,6 mm
Iluminación IR	12 LED infrarrojos, alcance 15-20 m
Umbral de activación IR	0,3 lux
Distancia de trabajo	Hasta 12 m
Relación señal/ruido	≥ 48 dB
Índice de protección	IP65
Alimentación	12 Vcc
Consumo	80 mA (250 mA máx. con IR)
Material	Aluminio
Color	Negro
Peso	300 g
Dimensiones (L × A × H)	90 × 82 × 200 mm
Temperatura de funcionamiento	-20°C a +50°C
Temperatura de almacenamiento	-20°C a +60°C
Humedad relativa máxima	90%
Salida de video	PAL, conector BNC hembra
Fijación	Saliente o techo, con soporte y articulación orientable
Contenido del paquete	Cámara, 3 tacos, 1 llave Allen

Preguntas frecuentes - GW18291 Gewiss

¿Cómo alimentar la cámara GW18291?

La cámara se alimenta con 12 Vcc mediante un conector coaxial macho (diámetro interno 2,1 mm, externo 5,5 mm, positivo en el centro). En caso de retirar el conector, conecte los cables rojos al positivo (+12 V) y el cable negro al negativo (GND).

¿Qué tipo de conector de video se utiliza?

La salida de video se realiza mediante un cable en Y con un conector BNC hembra para la señal de video (norma PAL).

¿Cómo orientar la cámara después de la instalación?

Afloje el tornillo Allen (llave incluida), reubique la cámara en el ángulo deseado, luego apriete el tornillo. Una articulación permite ajustar la orientación vertical y horizontal.

¿Cuál es el alcance de los LED infrarrojos?

Los 12 LED IR ofrecen un alcance de iluminación de 15 a 20 metros, permitiendo visión nocturna hasta 12 metros de distancia de trabajo.

¿La cámara es resistente a la intemperie?

Sí, cuenta con un índice de protección IP65, que la protege contra polvo y chorros de agua, adecuada para uso exterior.

¿Cuáles son las dimensiones y el peso de la cámara?

Dimensiones: 90 × 82 × 200 mm; peso: 300 g. Material: aluminio negro.

¿Se puede usar la cámara en interiores?

Sí, se puede usar en interiores, pero está especialmente diseñada para exteriores gracias a su índice IP65 y su rango de temperatura de funcionamiento (-20°C a +50°C).

¿Cómo fijar la cámara a la pared o al techo?

Utilice la plantilla de perforación incluida para marcar los agujeros, luego fije el soporte de montaje con los tacos. La cámara se bloquea en la base girando el anillo en sentido horario.

¿Cuál es el umbral de luminosidad para la activación de los IR?

Los LED IR se encienden automáticamente cuando la luminosidad ambiental baja de 0,3 lux.

¿Cómo limpiar la cámara?

Desconecte la alimentación antes de limpiar. Use un paño suave y seco para limpiar la carcasa. No use productos abrasivos ni disolventes.

MANUAL DE USUARIO GW18291 Gewiss

Telecámara de exterior - IP65

Telecámara de exterior - IP65

Atencion - Importante

Atencion! La seguridad del aparato está garantizada solo si se respetan las instruccionesquiry incluidas. Por lo tanto esnecessary leerlas y conservas.

Según lo dispuesto por las normas HD 384 / IEC364 referidas a los aparatos para uso dométrico y similar, los productos de la gama Chorus se pueda instalar en ambientes no polvorientos.

La organizede vestas GEWISS está a su disposicion para aclaraciones e informaciones
técnicas.

INDICE

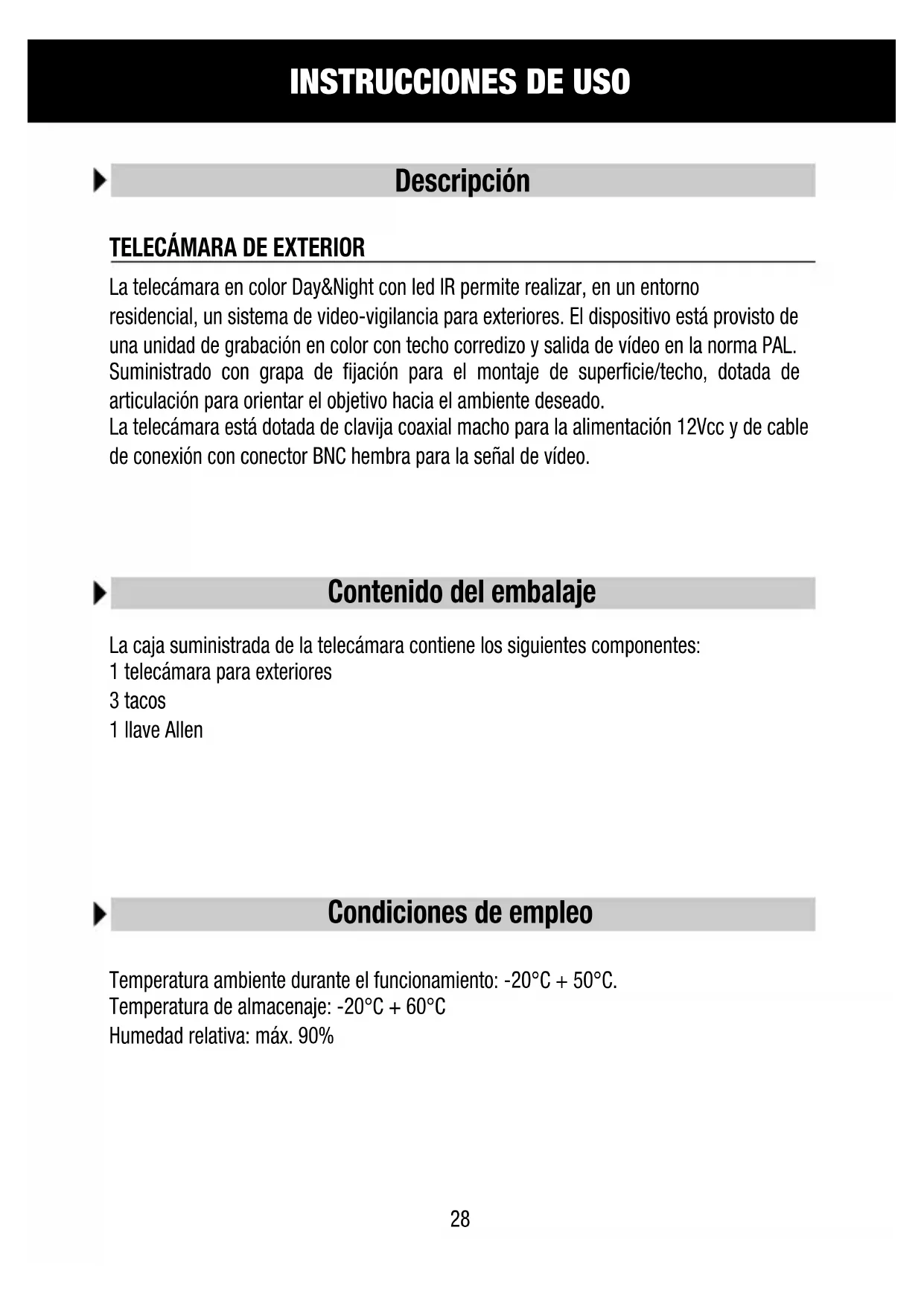

INSTRUCCIONES DE USO pag.

• Descripción 28
• Contenso del embalaje 28
• Condiciones deemploi 28
• Dimensionales 29
• Montaje 29

INSTRUCCIONES DE INSTALLACION

• Conexiones electricas 30
• Ejemplo de connexion 30

CHARACTERISTICAS TECNICAS 32

Descripción

TELECÁMARA DE EXTERIOR

La telecármara en color Day&Night con led IR permite realizar, en un entorno residencial, un sistema de video-vigilancia para exteriores. El dispositivo está provisto de unaunidad de grabación en color con techo corredizo y calidad de video en la norma PAL. Suministrado con grapa de fijación para el montaje de superficie/techo, dotada de articulación para orientar el objetivo hacía el ambiente deseado.

La telecármara está dotada de clavija coaxial macho para la alimentación 12Vcc y de cable de connexion con conductor BNC hembra para la señal de video.

Containido del embalaje

La caja suministrada de la telecámara contiene los siguientes componentes:

1 telecámara para exteriores
3 tacos
1 Ihave Allen

Condiciones de empleo

Temperatura ambiente durante el funciona: -20^ + 50^

Temperatura de almacenaje: -20^ + 60^

Humedad relativa: max. 90%

INSTRUCCIONES DE USO

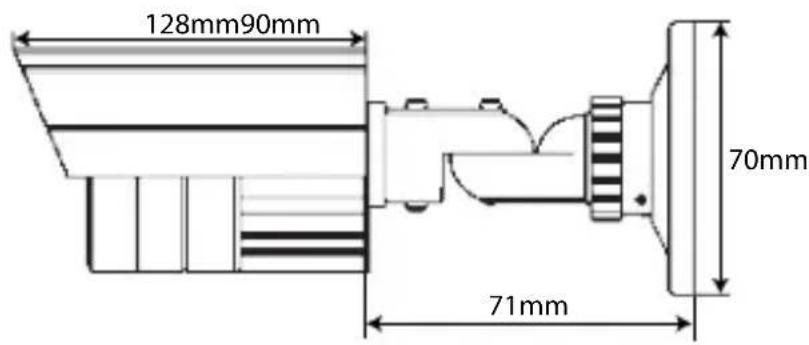

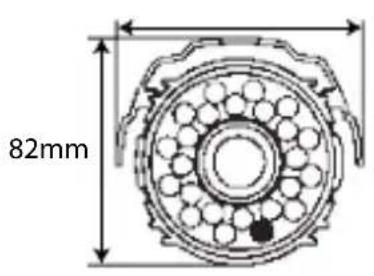

Dimensionales

Montaje

056mm

0 4,8mm

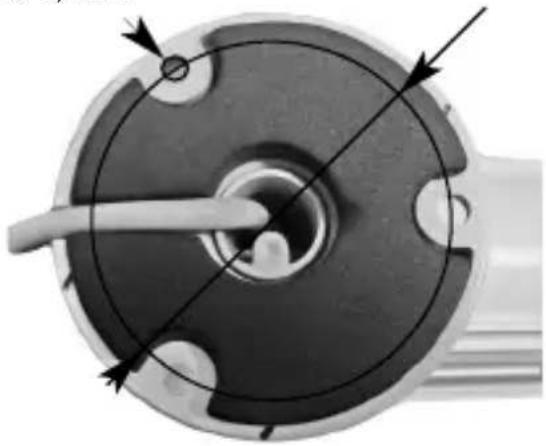

Guía de perforación para la fijación en superficie mediante los tacos suministrados.

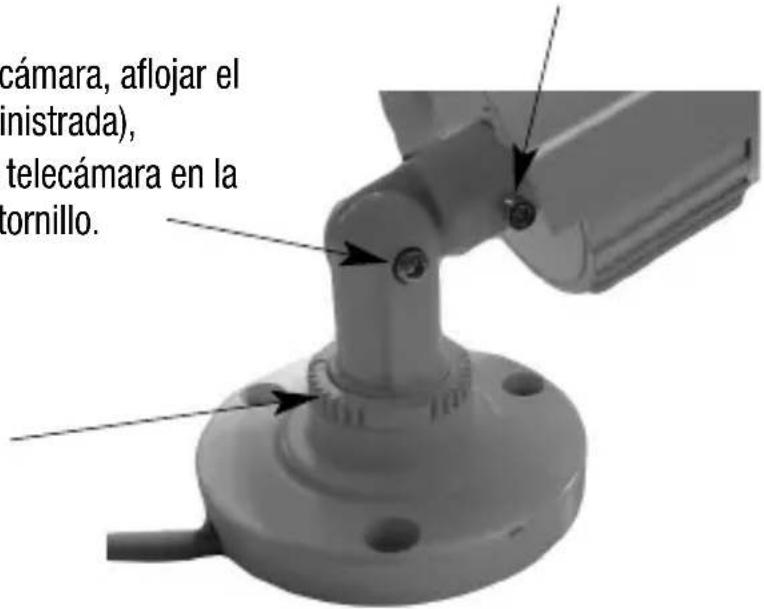

Para girar la telecámara, aflojar el tornillo Allen (usar la llave Allen suministrada), recolocar la telecámara en la posición眼看 a y bajo apretar el tornillo.

Para regular la orientacion de la telecama, aflojar el tornillo Allen (usar la llave Allen suministrada), mover la articulacion recolocando la telecama en la posicion deseada y bajo apretar el tornillo.

Para bloquear la telecámara en la base de fijación, es suficiente con girar la tuerca anular en sentido horario.

INSTRUCCIONES DE INSTALLACION

Conexiones electricas

La telecámara está dotada de un cable en Y, con una longitud de aproximadamente 35 cm, equipado en un extremo con un conector BNC hembra para la connexion a la ASNAL video y en el除外 extremo con clavija coaxial macho (Ø interior 2,1 mm, Ø exterior 5,5 mm, longitud 11 mm -positivo en el centro) para la alimentacion 12Vcc.

En caso de eliminacion del conector de alimentacion, los dos hilos rojos estan connectados al positivo de alimentacion (+12Vcc) y el hilo negro al negativo (GND).

Ejempio de conexión

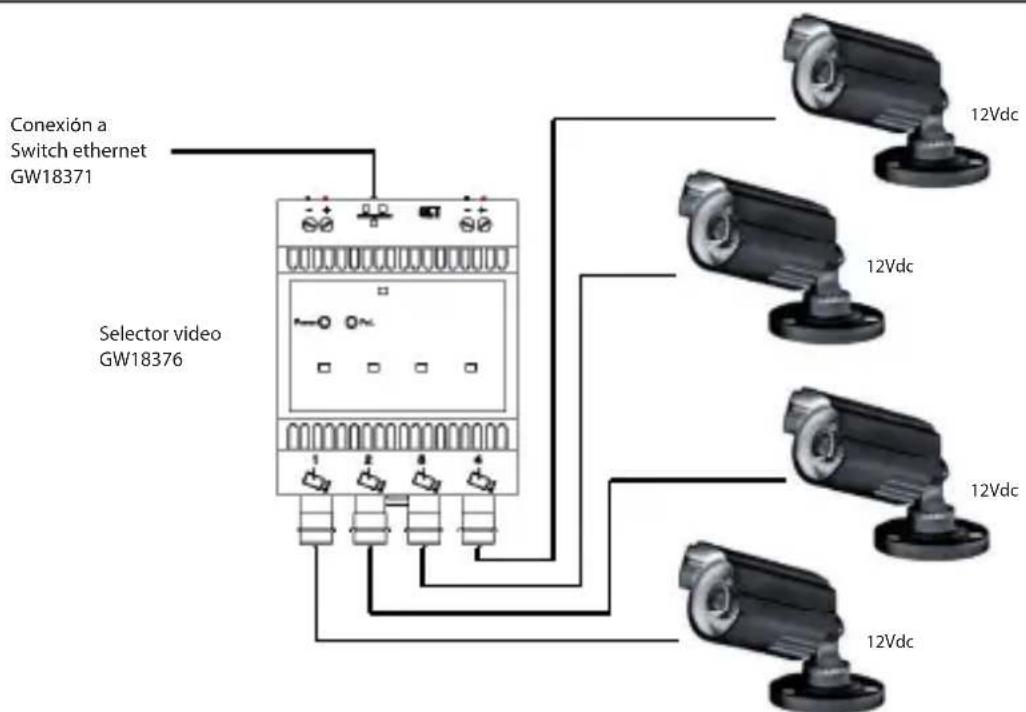

CONEXIONA UNA INSTALLACION DE VIDEOINTERFONO

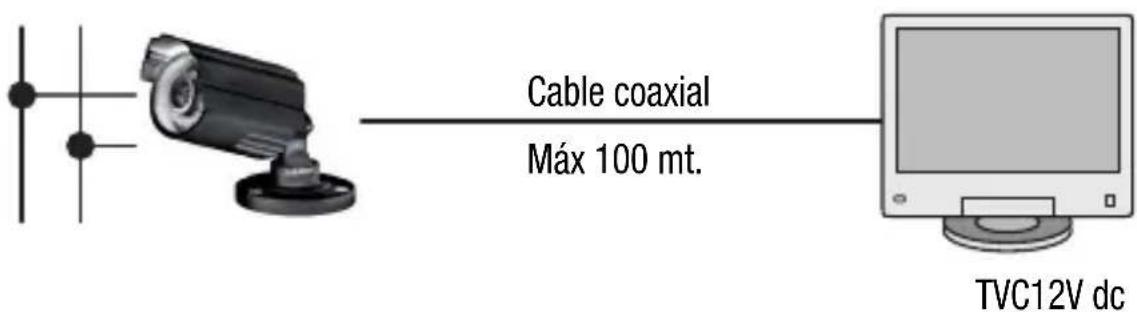

CONEXION INDIVIDUAL

INSTRUCCIONES DE INSTALLACION

Ejempio de conexión

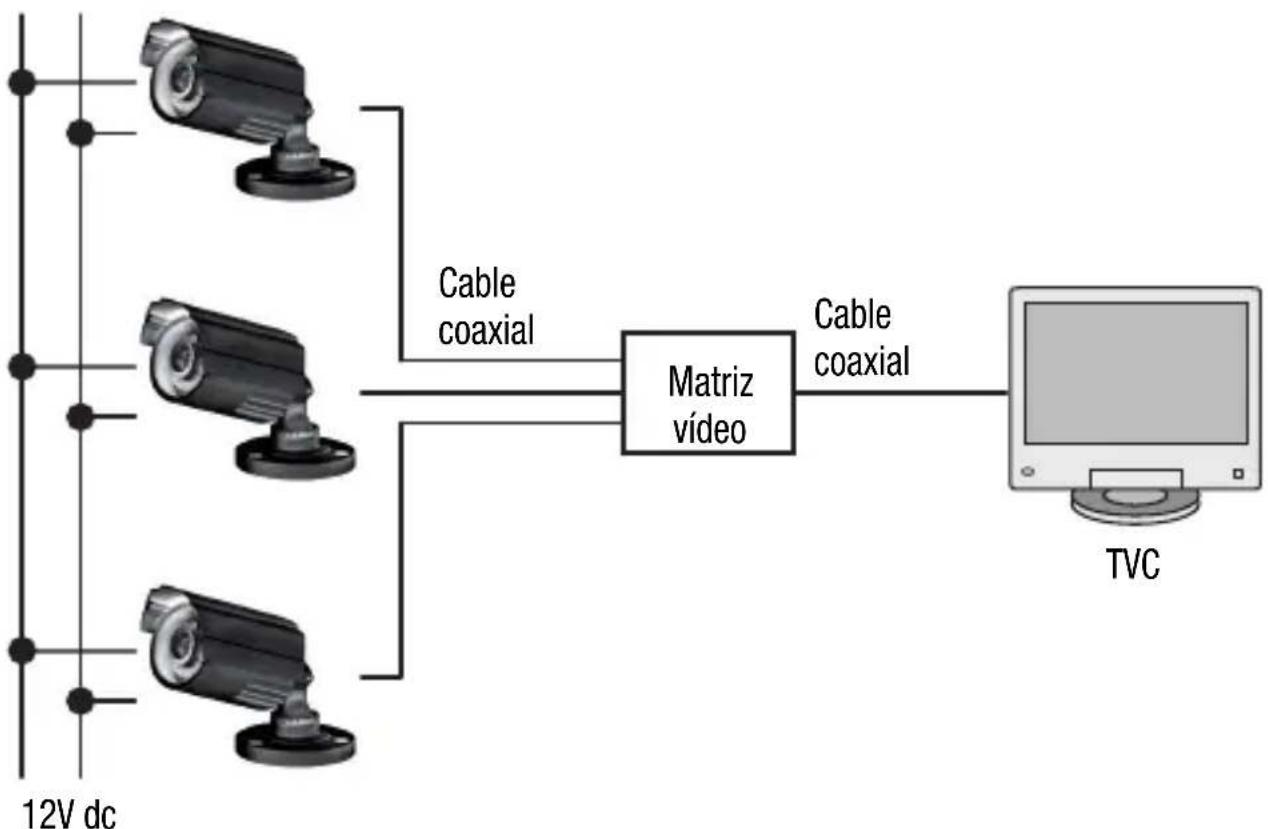

CONEXION MULTIPLE

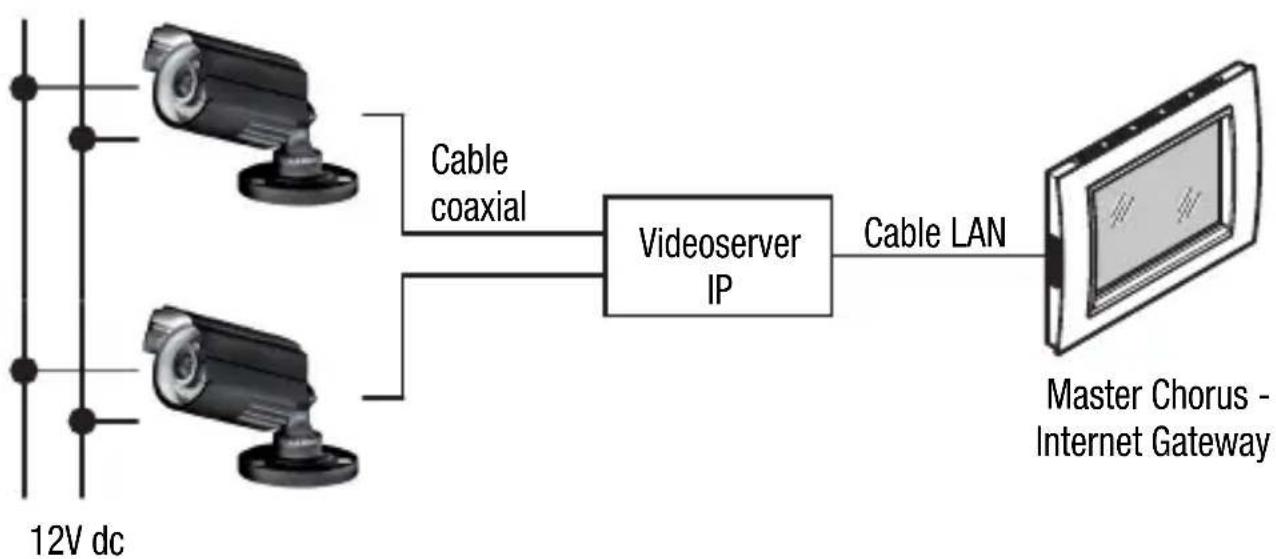

CONEXION AL MASTER CHORUS / INTERNET GATEWAY

Para Obtener detailles sobre las caracteristicas de connexion, consulutar el manual técnico Master Chorus / Internet Gateway.

CHARACTERISTICAS TECNICAS

Sensor en color: CCD 1/3" Sony Super HAD

Resolución horizontal: 420 lineas TV

Tipo de iluminación: 12 led infrarrojos (IR)

Umbral de disparo del led: 0,3 lux

Distancia de iluminacion del led: 15-20 m

Distancia de grabación: hasta 12 m

Optica: 3,6 mm

Relación S/N: ≥48dB

Grado de proteccion: IP65

Alimentación: 12Vcc

Consumo: 80mA - con led encendidos, max. 250mA

Material: aluminio

Color: negro

Peso: 300 gr

Dimensiones: 90x82x200 mm
