GW18291 - Überwachungskamera Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Außenkamera Tag&Nacht mit IR-LED
Marke	Gewiss
Modell	GW18291
Sensor	CCD 1/3" Sony Super HAD
Horizontale Auflösung	420 TV-Linien
Optik	3,6 mm
IR-Beleuchtung	12 Infrarot-LEDs, Reichweite 15-20 m
IR-Aktivierungsschwelle	0,3 Lux
Erkennungsdistanz	Bis zu 12 m
Signal-Rausch-Verhältnis	≥ 48 dB
Schutzart	IP65
Stromversorgung	12 V Gleichspannung
Stromverbrauch	80 mA (250 mA max. mit IR)
Material	Aluminium
Farbe	Schwarz
Gewicht	300 g
Abmessungen (L × B × H)	90 × 82 × 200 mm
Betriebstemperatur	-20°C bis +50°C
Lagertemperatur	-20°C bis +60°C
Maximale relative Luftfeuchtigkeit	90%
Videoausgang	PAL, BNC-Buchse
Montage	Wand- oder Deckenmontage, mit Halterung und verstellbarem Gelenk
Lieferumfang	Kamera, 3 Dübel, 1 Inbusschlüssel

Häufig gestellte Fragen - GW18291 Gewiss

Wie wird die Kamera GW18291 mit Strom versorgt?

Die Kamera wird über eine koaxiale Steckverbindung mit 12 V Gleichspannung versorgt (Innendurchmesser 2,1 mm, Außendurchmesser 5,5 mm, Pluspol innen). Falls der Stecker entfernt wird, verbinden Sie die roten Drähte mit dem Pluspol (+12 V) und den schwarzen Draht mit dem Minuspol (GND).

Welcher Videoanschluss wird verwendet?

Der Videoausgang erfolgt über ein Y-Kabel mit einer BNC-Buchse für das Videosignal (PAL-Format).

Wie kann die Kamera nach der Installation ausgerichtet werden?

Lösen Sie die Inbusschraube (mitgelieferter Schlüssel), positionieren Sie die Kamera im gewünschten Winkel und ziehen Sie die Schraube wieder fest. Ein Gelenk ermöglicht die vertikale und horizontale Ausrichtung.

Wie weit reichen die Infrarot-LEDs?

Die 12 IR-LEDs bieten eine Beleuchtungsreichweite von 15 bis 20 Metern und ermöglichen Nachtsicht bis zu 12 Metern Erkennungsdistanz.

Ist die Kamera wetterfest?

Ja, sie hat die Schutzart IP65, die sie gegen Staub und Spritzwasser schützt und für den Außeneinsatz geeignet macht.

Was sind die Abmessungen und das Gewicht der Kamera?

Abmessungen: 90 × 82 × 200 mm; Gewicht: 300 g. Material: schwarzes Aluminium.

Kann die Kamera im Innenbereich verwendet werden?

Ja, sie kann im Innenbereich verwendet werden, ist aber speziell für den Außenbereich ausgelegt, dank ihrer IP65-Schutzart und des Betriebstemperaturbereichs (-20°C bis +50°C).

Wie wird die Kamera an der Wand oder an der Decke befestigt?

Verwenden Sie die mitgelieferte Bohrschablone, um die Löcher zu markieren, und befestigen Sie dann die Montageplatte mit den Dübeln. Die Kamera wird durch Drehen des Rings im Uhrzeigersinn auf der Basis verriegelt.

Was ist die Helligkeitsschwelle für die IR-Aktivierung?

Die IR-LEDs schalten sich automatisch ein, wenn die Umgebungshelligkeit unter 0,3 Lux fällt.

Wie wird die Kamera gereinigt?

Trennen Sie die Stromversorgung vor der Reinigung. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG GW18291 Gewiss

Videokamera für den Außenbereich - IP65

GW 18 291

CARATTERISTICHE TECHNICHE

Sensore a colori: CCD 1/3" Sony Super HAD

Videokamera für den Außenbereich - IP65

Achtung - Wichtig

Achtung! Die Sicherheit des Geräts ist nur durch Einhalten der hier aufgeführten Anleitungen gewährleistet. Diese müssenDMA aufmerksam durchgeleen und sorgfältig aufbewahrt werden.

Die Produkte der Reihe Chorus sind für die Installation gemäß den Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte u.ä. in staubfrei Räumen ist, bestimmt.

Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische Informationen offen zur Verfügung

INHALTSVERZEICHNIS

BEDIENUNGSANWEISUNG

-Beschreibung 36
- Packungsinhalt 36
- Anwendungsbedingungen 36
- Dimensional 37
- Montage 37

INSTALLATIONSANWEISUNGEN

-Elektrische Anschlisse 38
- Anschlussbeispel 38

TECHNISCHE EIGENSCHAFTEN 40

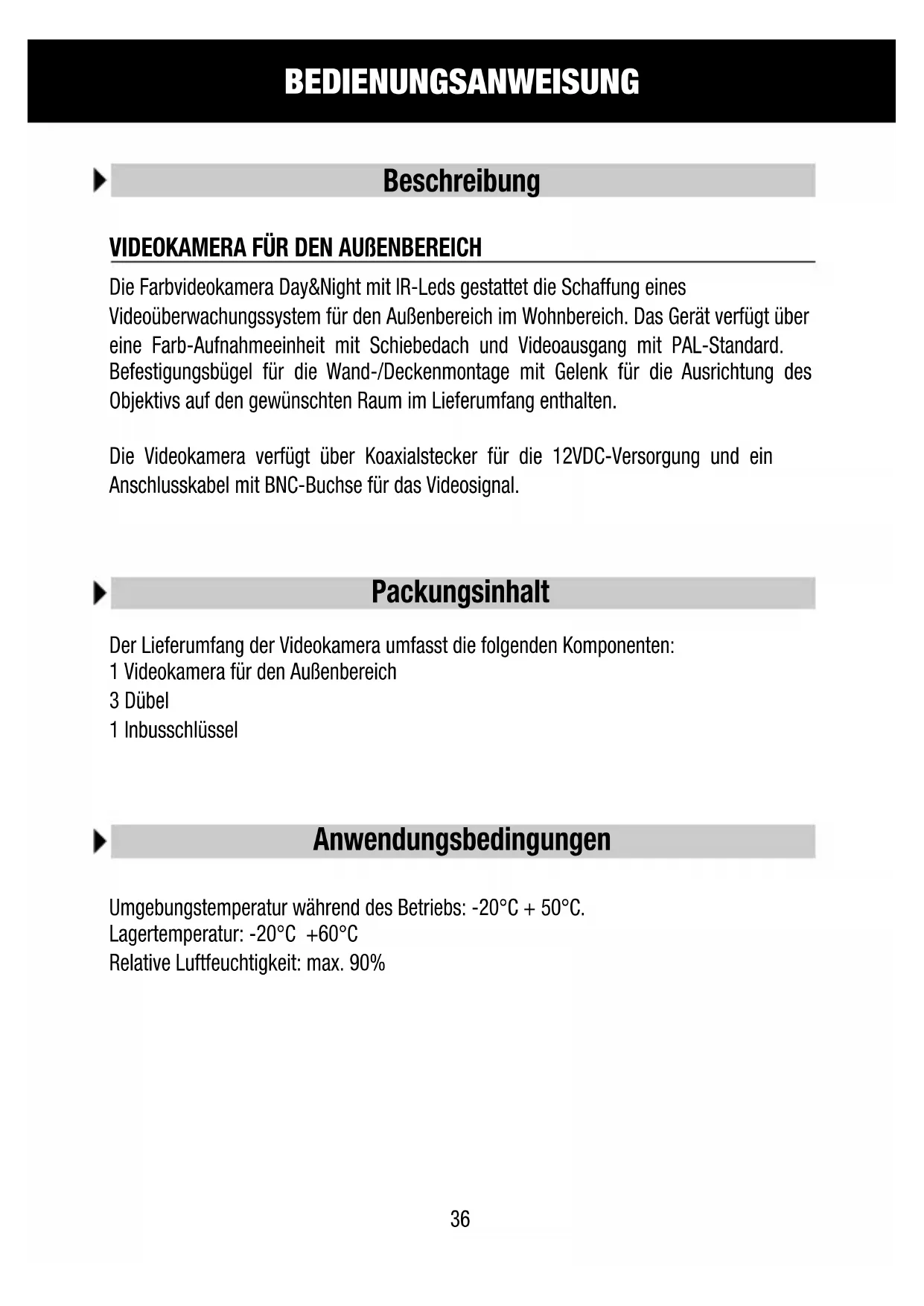

Beschreibung

VIDEOKAMERA FÜR DEN AUßenBEREICH

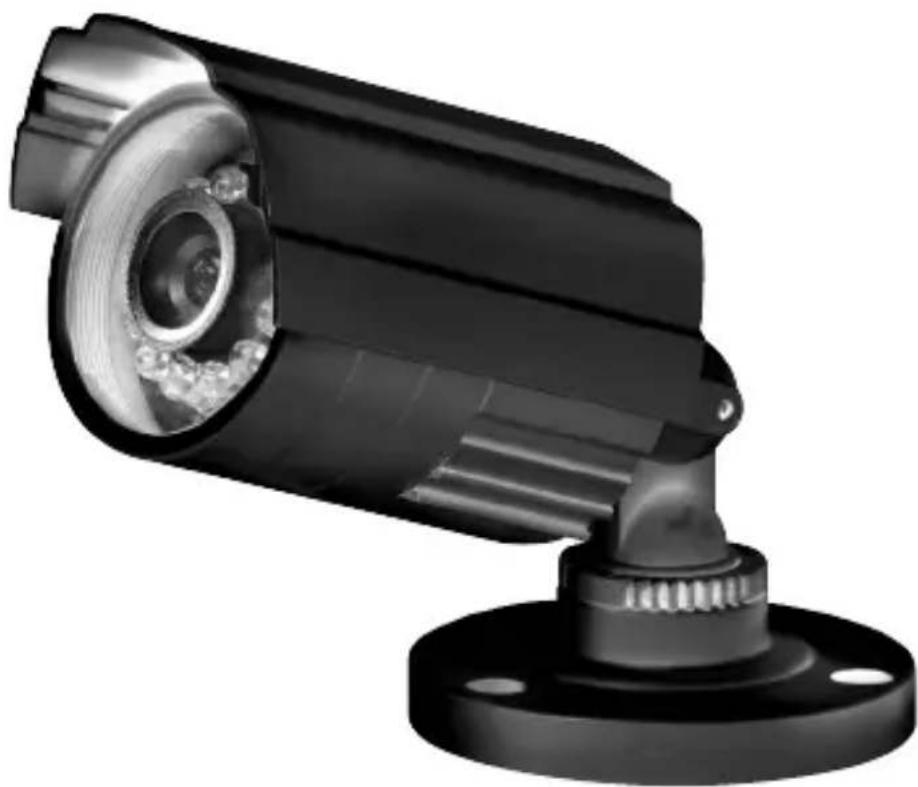

Die Farbvideokamera Day&Night mit IR-Leds gestattet die Schaffung eines Videoüberwachungssystem für den Außenbereich im Wohnbereich. Das Gerät verfügt über eine Farb-Aufnahmeeinheit mit Schiebedach und Videoausgang mit PAL-Standard. Befestigungsbügel für die Wand-/Deckemontage mit Gelenk für die Ausrichtung des Objektivs auf den gewünschten Raum im Lieferumfang enthalten.

Die Videokamera verfügt über Koaxialstecker für die 12VDC-Versorgung und ein Anschlusskabel mit BNC-Buchse für das Videosignal.

Packungsinhalt

Der Lieferumfang der Videokamera umfasst die folgenden Komponenten:

1 Videokamera für den Außenbereich
3 Dübel
1 Inbusschlüssel

Anwendungsbedingungen

Umgebungstemperatur während des Betriebs: -20^ + 50^

Lagertemperatur: -20^ + 60^

Relative Luftfeuchtigkeit: max. 90%

BEDIENUNGSCANWEISUNG

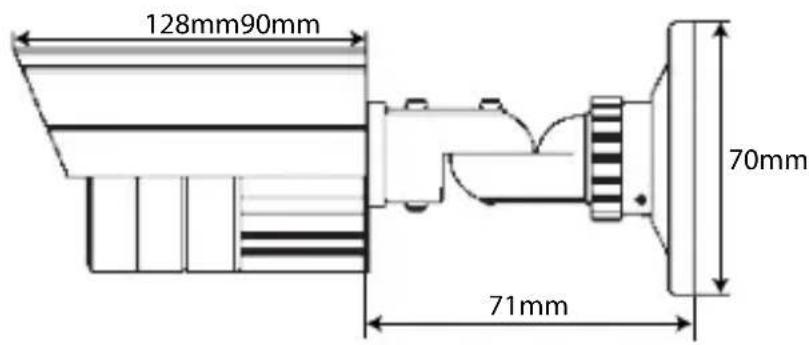

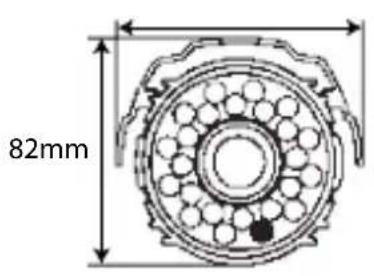

Dimensional

Montage

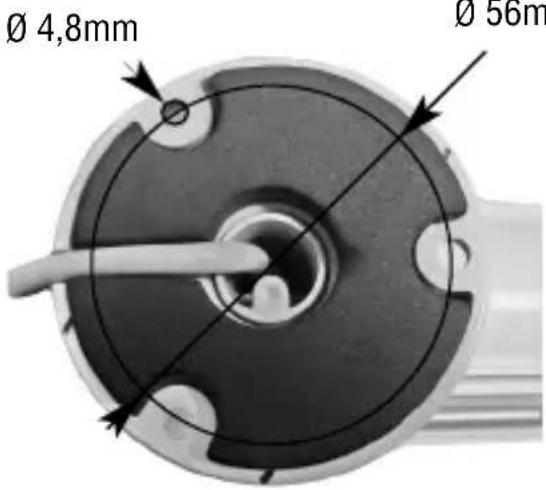

Bohrschablone fur die Wandbefestigung mit den mitgelieferten Dubeln.

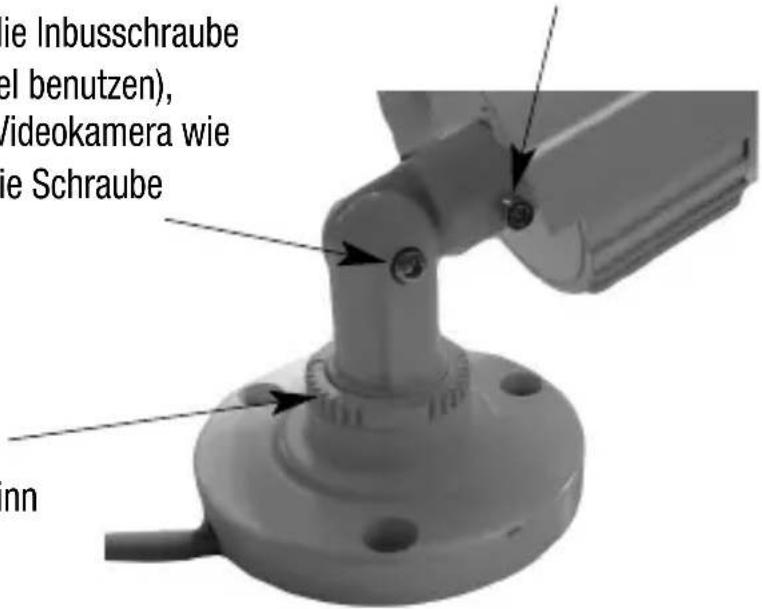

Um die Videokamera zu drehen, die Inbusschraube lockern (mitgelieferten Inbusschlüssel benutzen), die Videokamera wie gewünscht positionieren und dann die Schraube anziehen.

Um die Videokamera auszurichten, die Inbusschraube lockern (mitgelieferten Inbusschlüssel benutzen), das Gelenk bewegen und damit die Videokamera wie gewünscht positionieren und dann die Schraube anziehen.

Um die Videokamera auf dem Befestigungssockel zu arretieren, einfach die Nutmutter im Uhrzeigersinn drehen.

INSTALLATIONSANWEISUNGEN

Elektrische Anschlüsse

Die Videokamera verfügt über ein Y-Kabel mit einer Länge von zirka 35 cm. Auf der einen Seite des Kabels befindet sich eine BNC-Buchse für den Anschluss an das Videosignal und auf der anderen Seite ein Koaxialstecker (InnenØ 2,1 mm, AußenØ 5,5 mm, Länge 11 mm - Pluspol in der Mitte) für die 12Vdc-Versorgung.

Falls der Netzstecker entfern wird, müssen die beiden roten Leiter an den Pluspol der Versorgung (+12Vdc) und der schwarze Leiter an den Minuspol (GND) angeschlossen werden.

Anschlussbeispel

ANSCHLUSS AN DIE VIDEOGEGENSPRECHANLAGE

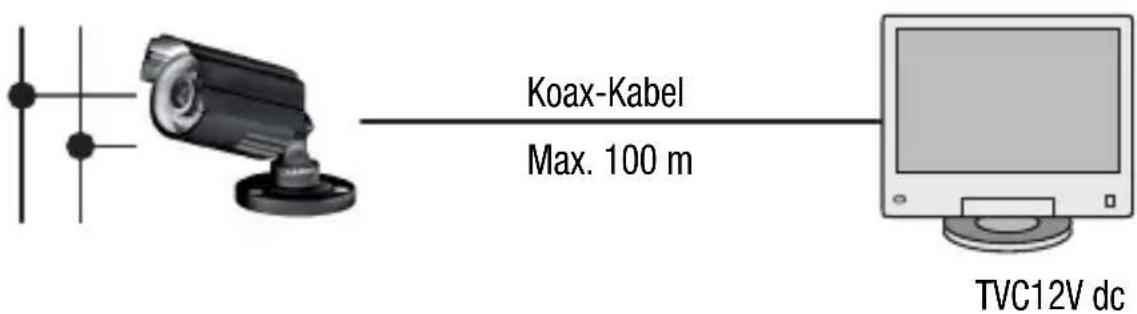

EINZELANSCHLUSS

INSTALLATIONSANWEISUNGEN

Anschlussbeispel

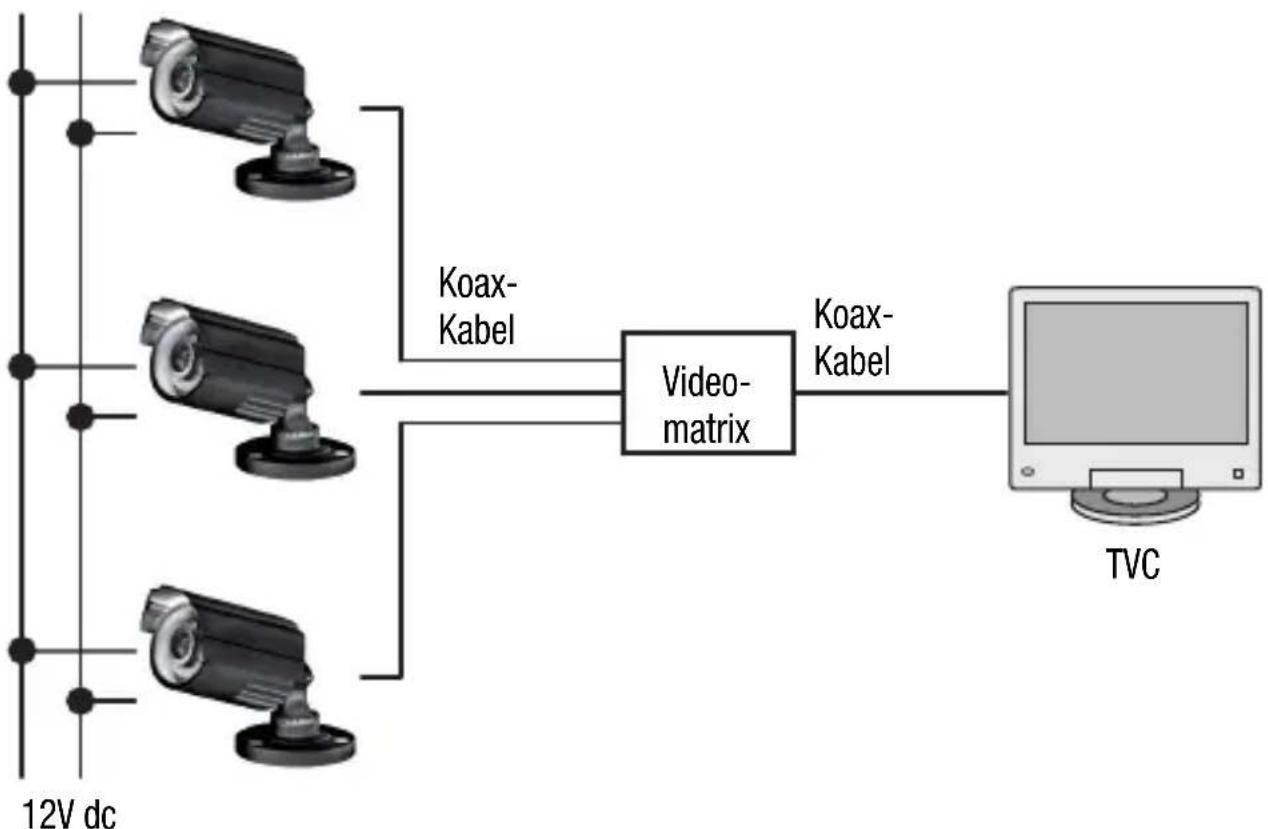

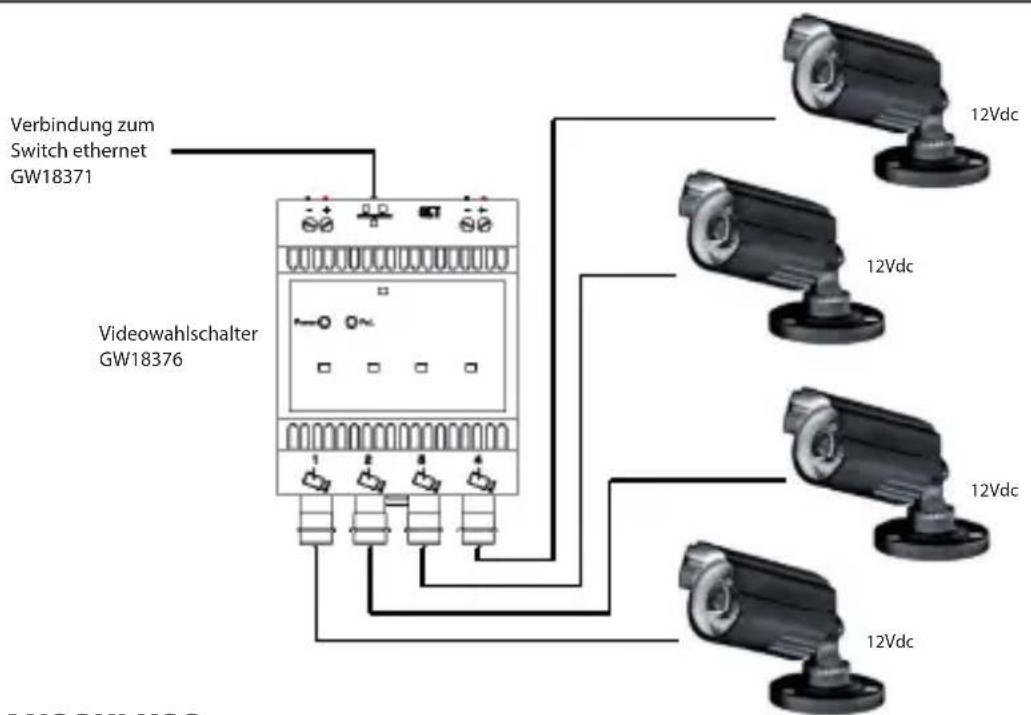

MEHRFACHANSCHLUSS

ANSCHLUSS AN DEN MASTER CHORUS / INTERNET GATEWAY

Alle Details zu den Anschlüssen und deren Merkmale finden Sie im technischen Handbuch des Master Chorus / Internet Gateway.

TECHNISCHE EIGENSCHAFTEN

Farbsensor: CCD 1/3" Sony Super HAD

Horizontale Auflösung: 420 TV-Linien

Beleuchtungsart: 12 Infrarotleds (IR)

Auslöseschwelle der LEDs: 0,3 lux

Beleuchtungsreichweite der Leds:15-20 m

Aufnahmereichweite: bis zu 12 m

Linse: 3,6 mm

S/N-Verhältnis: ≥48dB

Schutzart:IP65

Versorgung:12 Vdc

Aufnahme: 80mA - mit eingeschalteten LEDs max. 250mA

Material: Aluminium

Farbe: Schwarz

Gewicht:300gr

Abmessungen: 90x82x200mm
