Marke	Gewiss
Modell	GW12770
Produkttyp	Farbeinbaukamera
Kategorie	Überwachungskamera
Serie	Chorus
Sensor	Farb-1/3-Zoll
Auflösung	PAL Standard (720x576)
Videoausgang	PAL, 1 Vss an 75 Ohm Last
Brennweite	4,4 mm
Fokussierung	Fest
Belichtung	Automatisch
Stromversorgung	12 V DC ±10 %
Leistungsaufnahme	70 mA max
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +55 °C
Relative Luftfeuchtigkeit	90 % max
Montageformat	2 Module Chorus (Einbau)
Verkabelung	Koaxialkabel 75 Ohm (RG59 empfohlen)
Sicherheitsnormen	IEC 60364 / HD 60364

Häufig gestellte Fragen - GW12770 Gewiss

Wie installiere ich die Kamera GW12770?

Die Kamera wird in einem 2-Modul-Raum der Serie Chorus installiert. Befolgen Sie die mitgelieferten Anschlusspläne in der Anleitung. Verwenden Sie ein Koaxialkabel mit 75 Ohm (RG59) für den PAL-Videoausgang und versorgen Sie es mit 12 V DC (Klemme 3) mit Masse an Klemme 2.

Welches Kabel für das Video verwenden?

Das Videosignal muss über ein Koaxialkabel mit 75 Ohm übertragen werden, z. B. RG59. Der Videoausgang ist PAL-Standard mit 1 Vss.

Kann die Kamera nach der Installation ausgerichtet werden?

Ja, die Kamera verfügt über eine horizontale und vertikale Verstellung, um das Objektiv auf den gewünschten Bereich auszurichten. Diese Einstellungen erfolgen manuell an der Vorderseite.

Welche Stromversorgung ist erforderlich?

Die erforderliche Stromversorgung ist eine Gleichspannung von 12 V DC ±10 %. Der maximale Stromverbrauch beträgt 70 mA.

Ist die Kamera für den Außeneinsatz geeignet?

Nein, diese Kamera ist für den Innenbereich ohne besonderen Schutz gegen Staub oder Wasser ausgelegt. Sie muss an einem trockenen Ort installiert werden.

Welche Videoauflösung hat die GW12770?

Die Kamera liefert ein Videosignal im PAL-Standard, das einer Auflösung von 720x576 Pixeln entspricht.

Gibt es Nachtsicht?

Nein, die Kamera verfügt über keine Nachtsichtfunktion. Sie benötigt ausreichende Beleuchtung, um ordnungsgemäß zu funktionieren.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um das Objektiv und das Gehäuse zu reinigen. Vermeiden Sie chemische oder scheuernde Mittel.

Was ist die zulässige Betriebstemperatur?

Die Kamera kann zwischen 0 °C und +50 °C betrieben werden. Für die Lagerung liegt der Bereich zwischen -20 °C und +55 °C bei einer maximalen relativen Luftfeuchtigkeit von 90 %.

Kann ich mehrere Kameras an einen Monitor anschließen?

Die Anleitung gibt dies nicht an, aber Sie können einen Multiplexer oder Videorekorder verwenden, um mehrere Kameras anzuschließen. Jede Kamera benötigt ein eigenes Koaxialkabel und eine 12-V-DC-Stromversorgung.

BEDIENUNGSANLEITUNG GW12770 Gewiss

CARATTERISTICHE TECHNICHE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und safer aufbewahren.

Die Produkte der Baureihe Chorus konnen in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genauere Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

INHALTSVERZEICHNIS

BEDIENUNGSCANWEISUNG

-Beschreibung 36
- Anwendungsbedingungen 36
- Frontansicht 37
-Rückansicht 37

INSTALLATIONSANWEISUNGEN

• Montage 38
• Anschlussbeispiel 38

TECHNISCHE EIGENSCHAFTEN 40

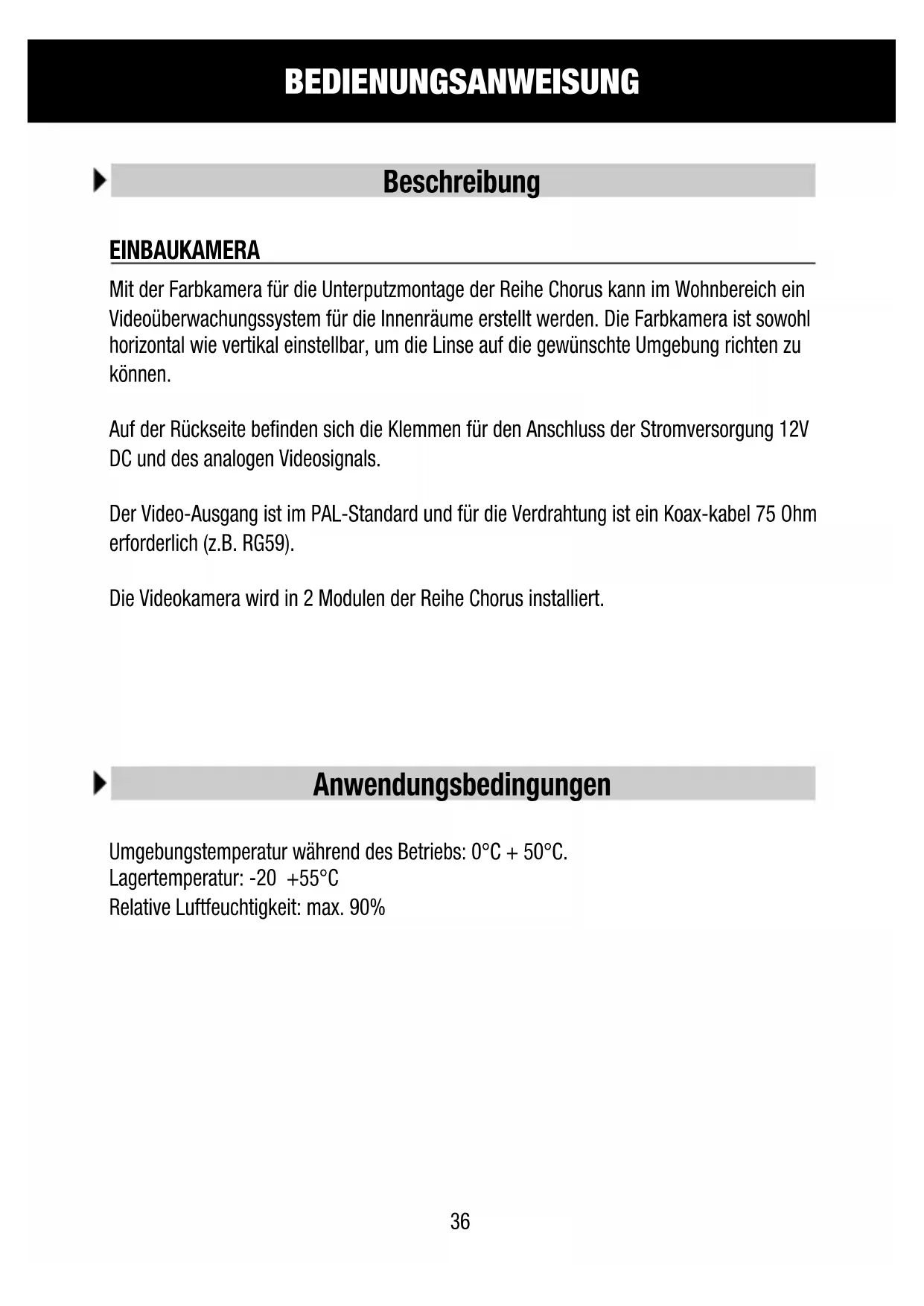

Beschreibung

EINBAUKAMERA

Mit der Farbkamera für die Unterputzmontage der Reihe Chorus kann im Wohnbereich ein Videoüberwachungssystem für die Innenräume erstellt werden. Die Farbkamera ist sowohl horizontal wie vertikal einstellbar, um die Linse auf die gewünschte Umgebung richten zu konnen.

Auf der Rückseite befinden sich die Klemmen für den Anschluss der Stromversorgung 12V DC und des analogen Videosignals.

Der Video-Ausgang ist im PAL-Standard und für die Verdraughtung ist ein Koax-kabel 75 Ohm erforderlich (z.B. RG59).

Die Videokamera wird in 2 Modulen der Reihe Chorus installiert.

Anwendungsbedingungen

Umgebungstemperatur während des Betriebs: 0^ + 50^

Lagertemperatur: -20 +55°C

Relative Luftfeuchtigkeit: max. 90%

BEDIENUNGSCANWEISUNG

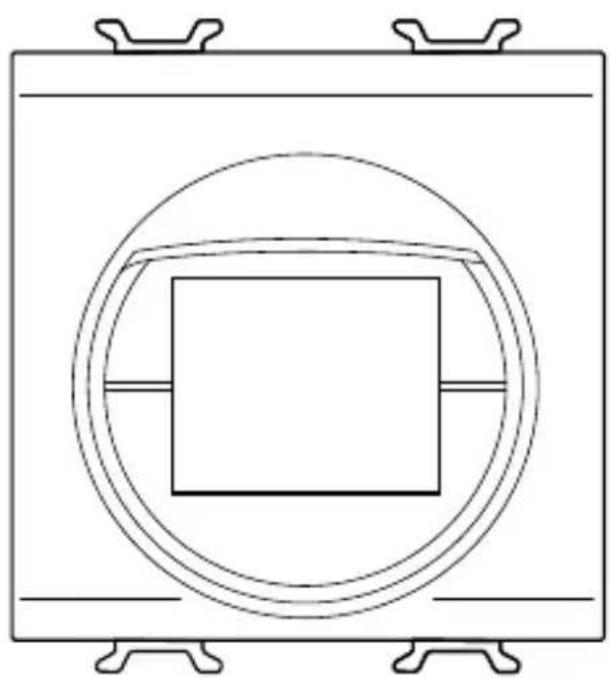

Frontansicht

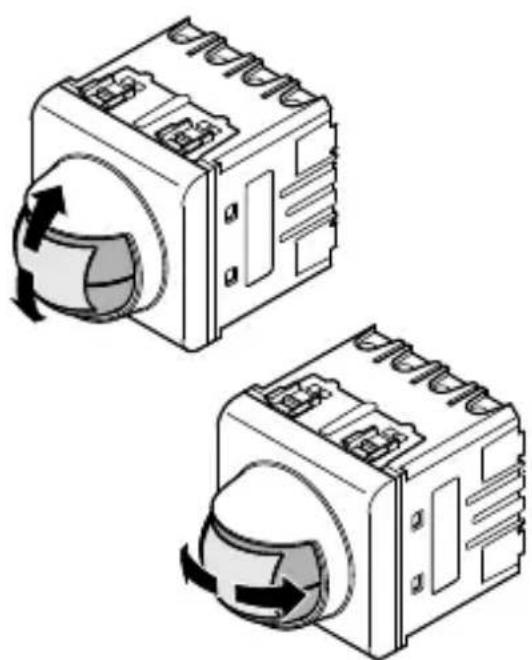

Einstellung der Schwenkung Um die Linse auf den gewünschten Punkt zu halten...

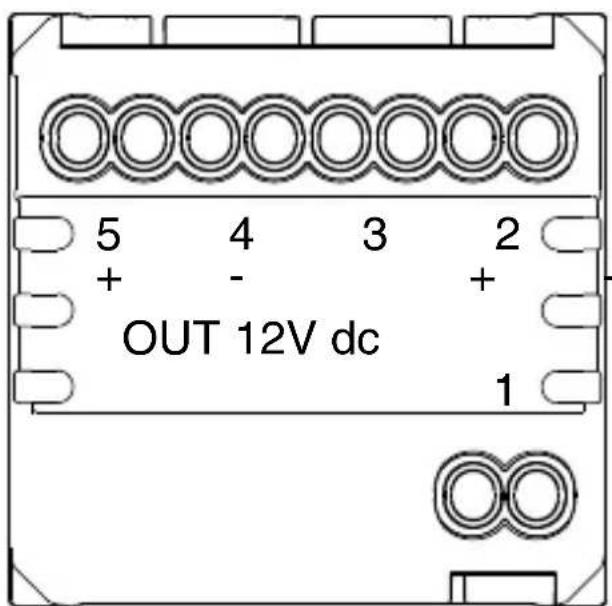

Rückansicht

Funktion der Klemmen

5 = PAL-Video signal
4 = Videomasse
3 = +12VDC
2 = Masse Speisung

INSTALLATIONSANWEISUNGEN

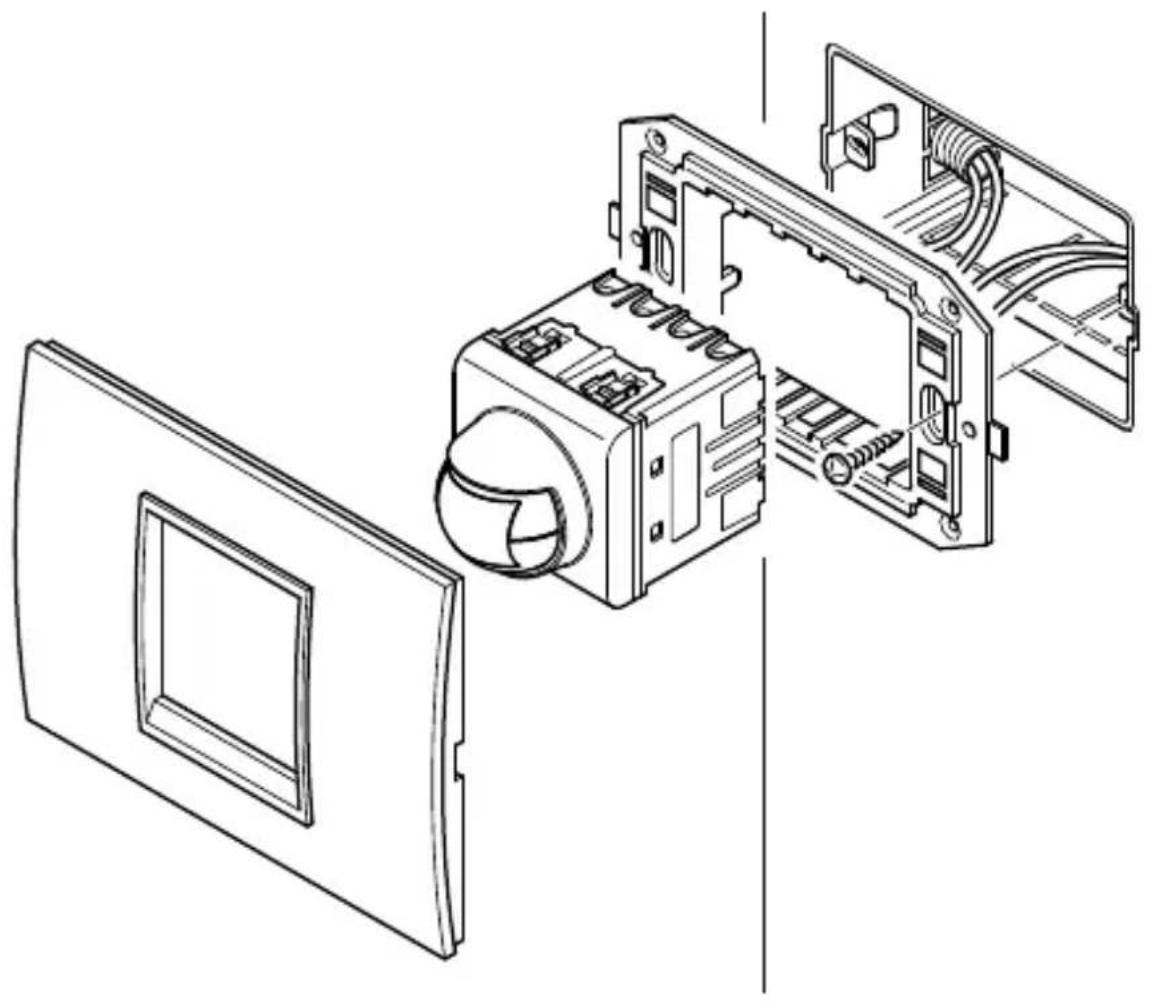

Montage

Anschlussbeispel

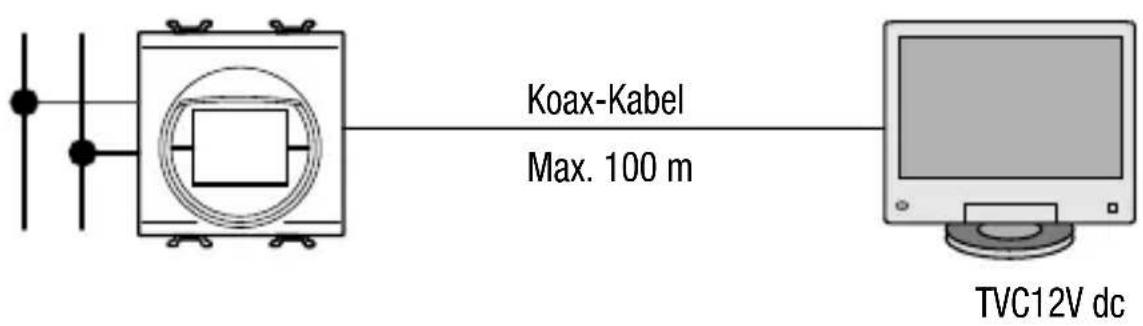

EINZELANSCHLUSS

INSTALLATIONSANWEISUNGEN

Anschlussbeispel

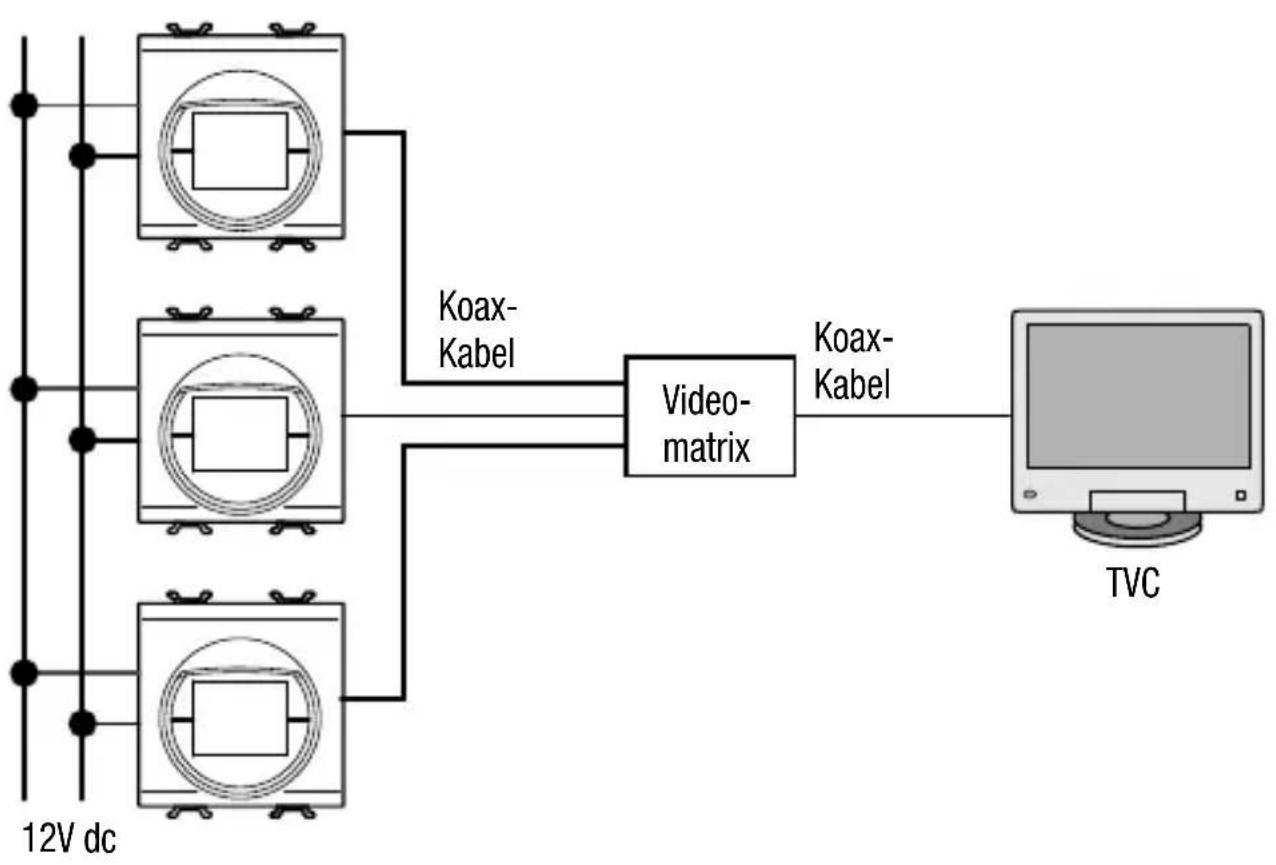

MEHRFACHANSCHLUSS

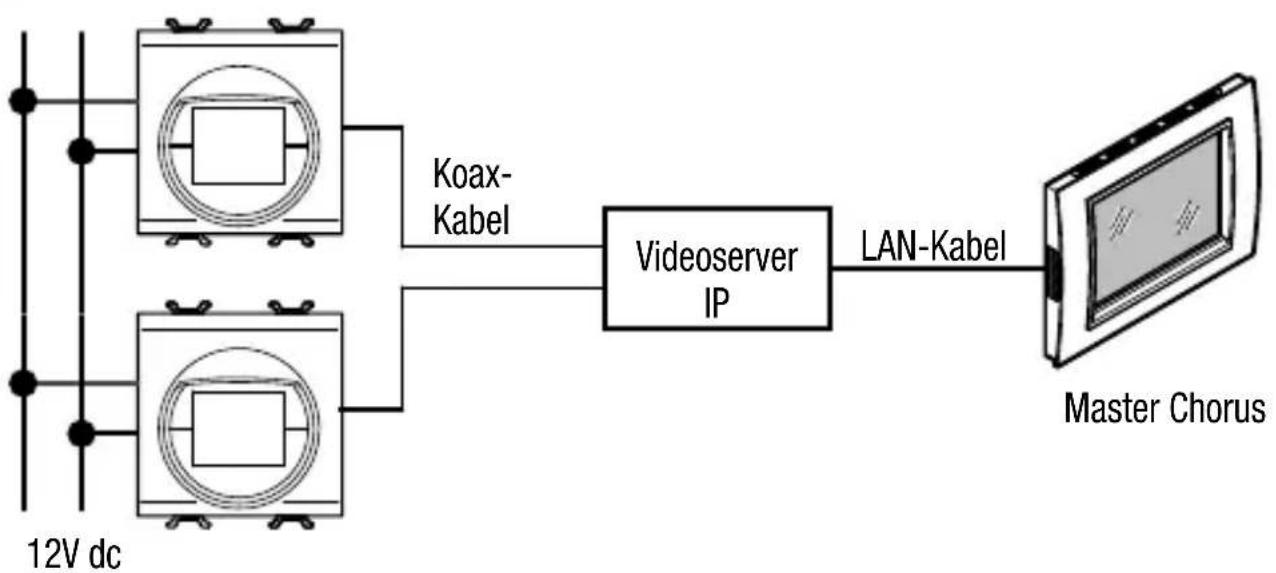

ANSCHLUSS AN DEN MASTER CHORUS

Alle Details zu den Anschlüssen und deren Merkmale finden Sie im technischen Handbuch des Master Chorus.

TECHNISCHE EIGENSCHAFTEN

Farbsensor 1/3 Zoll

Automatische Belichtungssteuerung

Brennweite 4.4mm

Optik und Fixfokus

Versorgung: 12VDC ± 10%

Max. Stromaufnahme: 70 mA

Video-Ausgang: Standard PAL, 1Vpp mit Belastung 75 Ohm
