GW12770 - Telecamera di sorveglianza Gewiss - Manuale utente e istruzioni gratuiti

Marca	Gewiss
Modello	GW12770
Tipo di prodotto	Telecamera da incasso a colori
Categoria	Telecamera di sorveglianza
Serie	Chorus
Sensore	Colori 1/3 pollice
Risoluzione	PAL standard (720x576)
Uscita video	PAL, 1 Vpp su carico 75 Ohm
Lunghezza focale	4,4 mm
Messa a fuoco	Fissa
Esposizione	Automatica
Alimentazione	12 Vcc ±10 %
Consumo	70 mA max
Temperatura di funzionamento	0 °C a +50 °C
Temperatura di stoccaggio	-20 °C a +55 °C
Umidità relativa	90 % max
Formato di montaggio	2 moduli Chorus (da incasso)
Cablaggio	Cavo coassiale 75 Ohm (RG59 raccomandato)
Norme di sicurezza	CEI 60364 / HD 60364

Domande frequenti - GW12770 Gewiss

Come installare la telecamera GW12770 ?

La telecamera si installa in uno spazio di 2 moduli della serie Chorus. Seguire gli schemi di collegamento forniti nel manuale. Utilizzare un cavo coassiale da 75 Ohm (RG59) per l'uscita video PAL e alimentare con 12 Vcc (morsetto 3) con la massa sul morsetto 2.

Quale cavo utilizzare per il video ?

Il segnale video deve essere trasmesso tramite un cavo coassiale da 75 Ohm, ad esempio il RG59. L'uscita video è in PAL standard a 1 Vpp.

È possibile orientare la telecamera dopo l'installazione ?

Sì, la telecamera dispone di una regolazione orizzontale e verticale per puntare l'obiettivo sulla zona desiderata. Queste regolazioni si effettuano manualmente sulla parte anteriore.

Qual è l'alimentazione necessaria ?

L'alimentazione richiesta è una tensione continua di 12 Vcc ±10 %. Il consumo massimo è di 70 mA.

La telecamera è adatta per un utilizzo all'aperto ?

No, questa telecamera è progettata per un ambiente interno senza protezione speciale contro polvere o acqua. Deve essere installata in un luogo asciutto.

Qual è la risoluzione video della GW12770 ?

La telecamera fornisce un segnale video in formato PAL standard, corrispondente a una risoluzione di 720x576 pixel.

C'è la visione notturna ?

No, la telecamera non dispone di funzione visione notturna. Necessita di illuminazione sufficiente per funzionare correttamente.

Come pulire la telecamera ?

Utilizzare un panno morbido e asciutto per pulire l'obiettivo e il corpo. Evitare prodotti chimici o abrasivi.

Qual è la temperatura di funzionamento consentita ?

La telecamera può funzionare tra 0 °C e +50 °C. Per lo stoccaggio, l'intervallo è da -20 °C a +55 °C con un'umidità relativa massima del 90%.

Posso collegare più telecamere a un unico monitor ?

Il manuale non lo specifica, ma è possibile utilizzare un multiplexer o un videoregistratore per collegare più telecamere. Ogni telecamera richiede il proprio cavo coassiale e un'alimentazione 12 Vcc.

MANUALE UTENTE GW12770 Gewiss

Telecamera da incasso

Attenzione - Importante

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservare.

I prodotti della gamma Chorus devono essere installati conformmente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione 4
  -Condizioni di impiego 4
• Vista frontale 5
• Vista posteriori 5

ISTRUZIONI D'INSTALLAZIONE

• Montaggio 6
• Esempio di collegamento 6

CARATTERISTICTECNICE 8

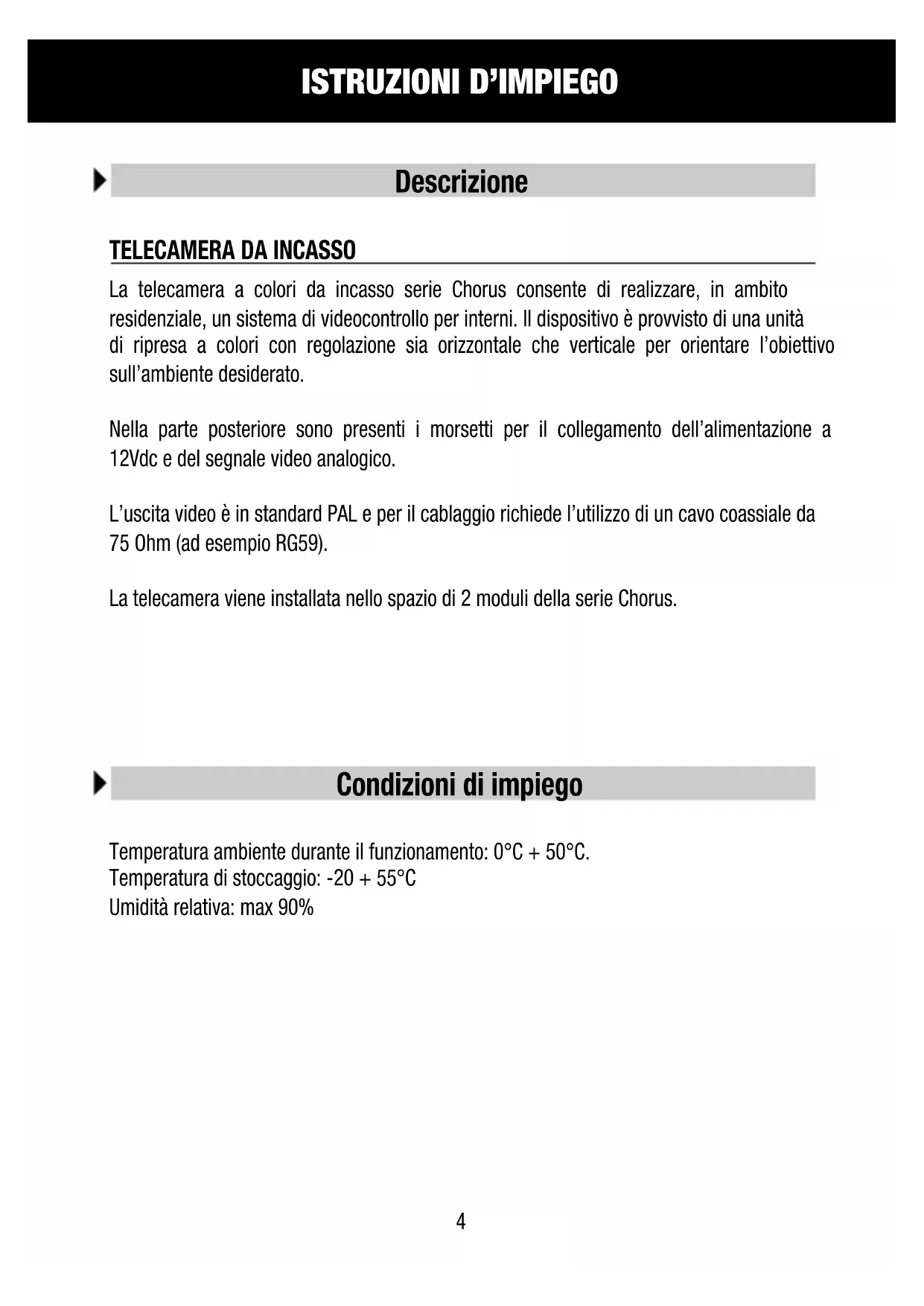

Descrizione

TELECAMERA DA INCASSO

La telecamera a colori da incasso serie Chorus consente di realizzare, in ambito residenziale, un systema di videocontrollo per interni. Il dispositorio è provvisto di una unità di ripresa a colori con regolazione sua orizzontale che verticale per orientare l'obiettivo sull'ambiente desiderato.

Nella parte posteriore sono presenti i morsetti per il collegamento dell'alimentazione a 12Vdc e del segnale video analogico.

L'uscita video è in standard PAL e per il cablaggio richiede l'utilizzo di un cavo coassiale da 75 Ohm (ad esempio RG59).

La telecameraiene installata nellospazio di 2 moduli della serie Chorus.

Condizioni di impiego

Temperatura ambiente durante il funzionamento: 0^ + 50^ .

Temperatura di stoccaggio: -20 + 55^

Umidità relativa: max 90%

ISTRUZIONI D'IMPIEGO

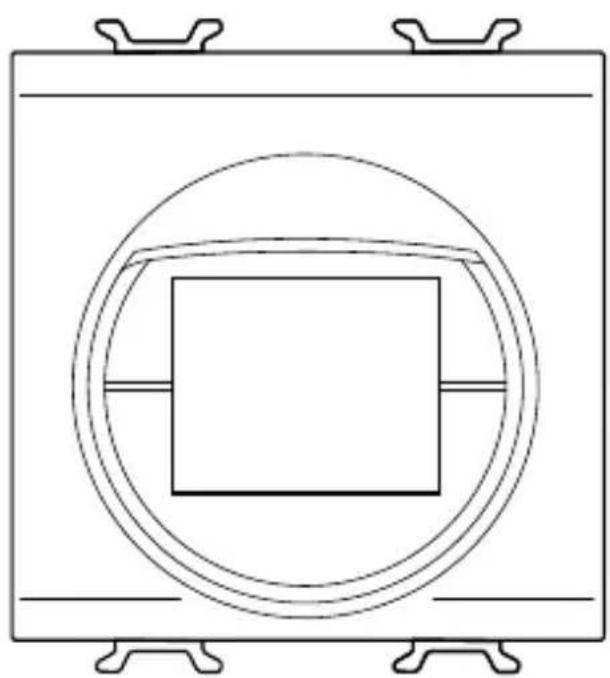

Vista frontale

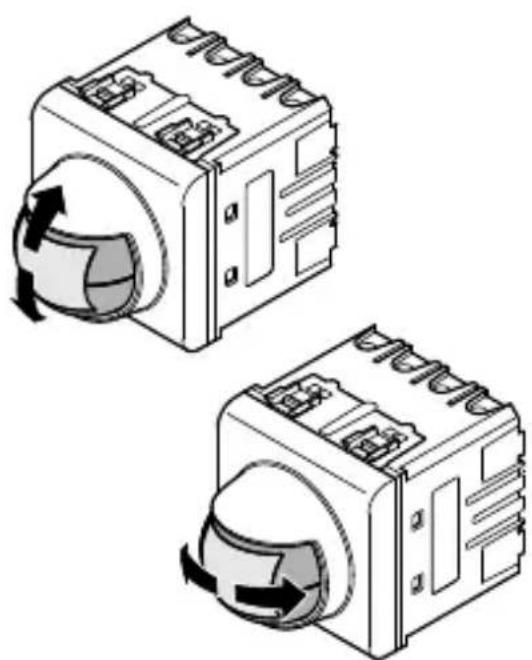

Regolazione brandeggio

Per punctare I'obbiettivo sul punto desiderato...

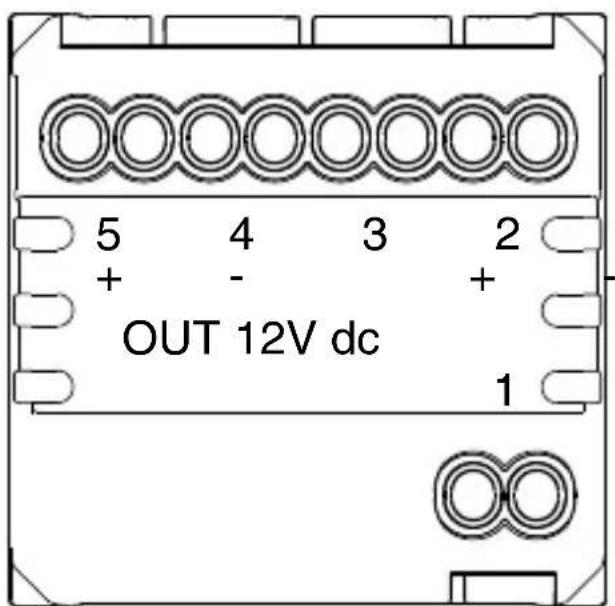

Vista posteriore

Funzione dei morsetti

5 = Segnale video PAL
4 = massa video
[ 3 = +12\mathrm{Vdc} ]
2 = massa alimentazione

ISTRUZIONI D'INSTALLAZIONE

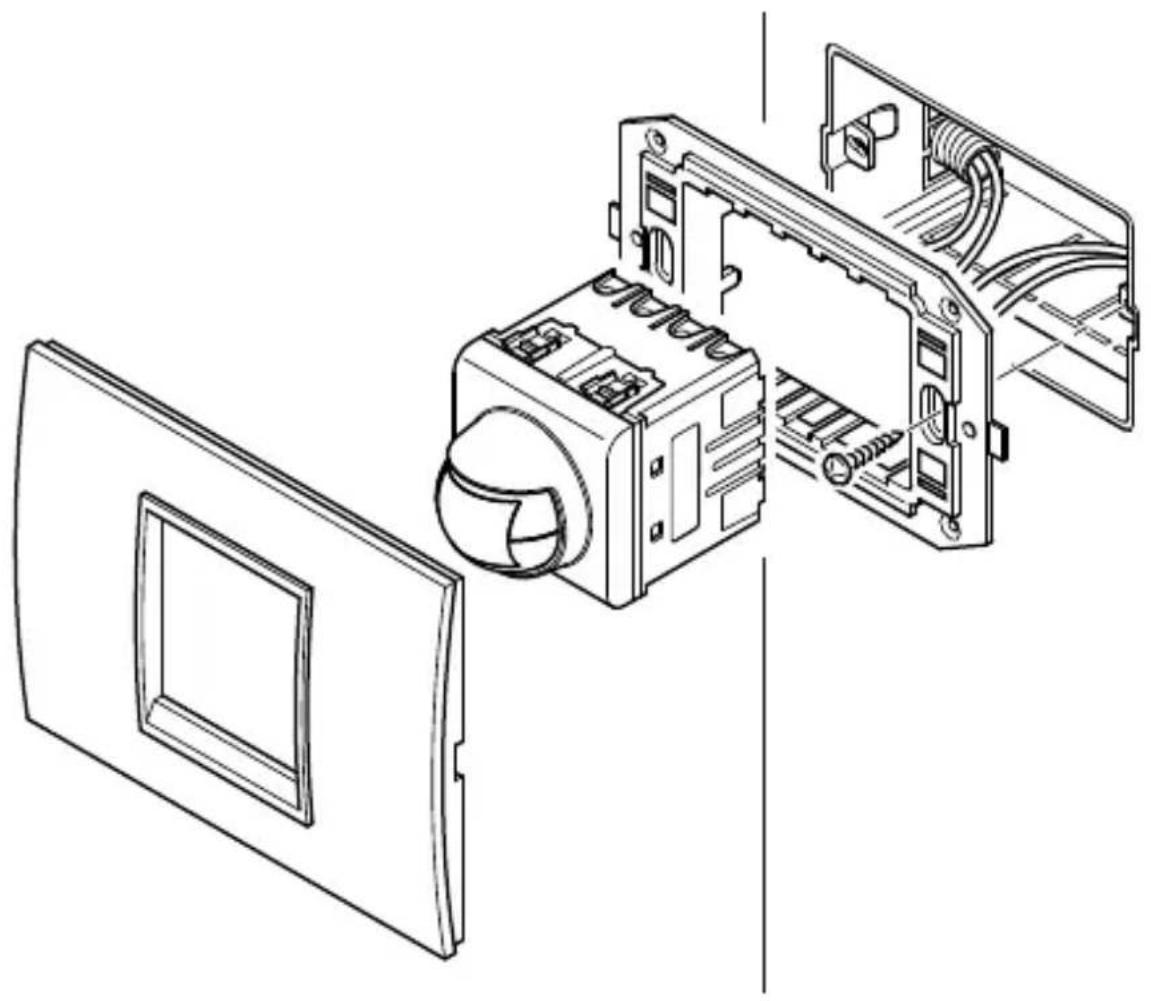

Montaggio

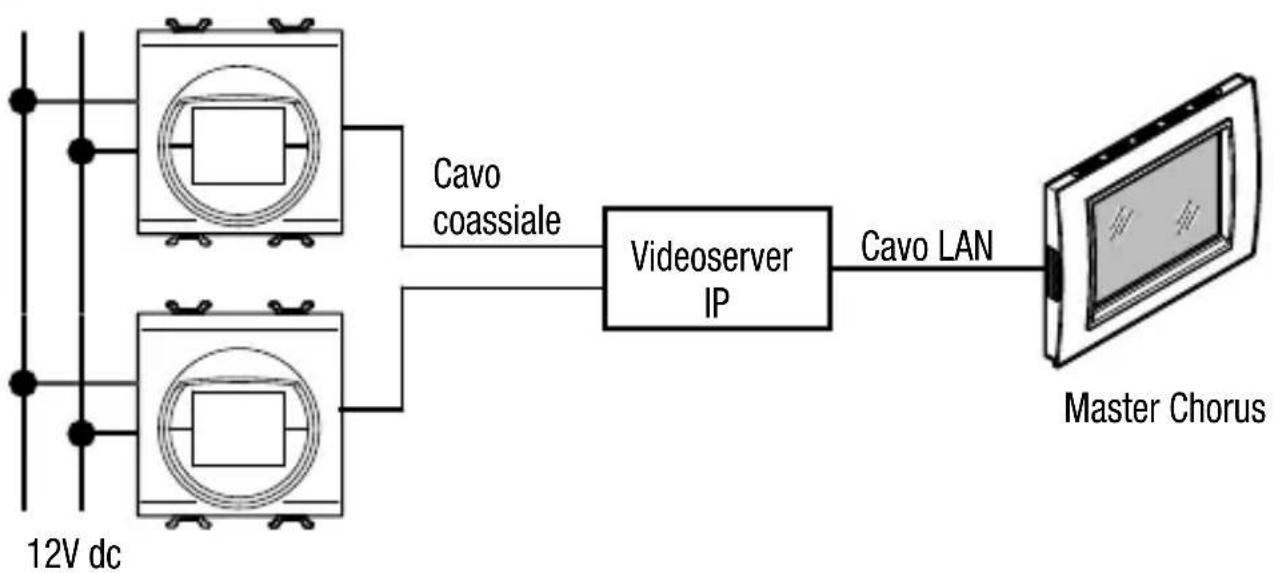

Esempio di collegamento

ISTRUZIONI D'INSTALLAZIONE

Esempio di collegamento

COLLEGAMENTO AL MASTER CHORUS

Per tutti i dettagli sulle caratteristiche del collegamento consultare il manuale technique del Master Chorus.

Sensore a colori da 1/3 pollice

Controllo esposizione automatica

Lunghezza focale 4.4mm

Ottica e messa a fuoco fissa.

Alimentazione : 12Vdc ± 10%

Assorbimento max: 70 mA

Uscita video: Standard PAL, 1Vpp con carico da 75 Ohm

ENGLISH

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE si informe che responsabile dell'immissione del prodotto sul mercato Comunitario è: According to article 9 paragraph 2 of the European Directive 2004/108/EC, the responsible for placing the apparatus on the Community market is: GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]
