GW12770 - Caméra de surveillance Gewiss - Notice d'utilisation et mode d'emploi gratuit

Marque	Gewiss
Modèle	GW12770
Type de produit	Caméra encastrable couleur
Catégorie	Caméra de surveillance
Série	Chorus
Capteur	Couleurs 1/3 pouce
Résolution	PAL standard (720x576)
Sortie vidéo	PAL, 1 Vpp sur charge 75 Ohm
Longueur focale	4,4 mm
Mise au point	Fixe
Exposition	Automatique
Alimentation	12 Vcc ±10 %
Consommation	70 mA max
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +55 °C
Humidité relative	90 % max
Format de montage	2 modules Chorus (encastrable)
Câblage	Câble coaxial 75 Ohm (RG59 recommandé)
Normes de sécurité	CEI 60364 / HD 60364

FOIRE AUX QUESTIONS - GW12770 Gewiss

Comment installer la caméra GW12770 ?

La caméra s'installe dans un espace de 2 modules de la série Chorus. Suivez les schémas de raccordement fournis dans la notice. Utilisez un câble coaxial de 75 Ohm (RG59) pour la sortie vidéo PAL et alimentez en 12 Vcc (borne 3) avec la masse sur la borne 2.

Quel câble utiliser pour la vidéo ?

Le signal vidéo doit être transmis par un câble coaxial de 75 Ohm, par exemple le RG59. La sortie vidéo est en PAL standard à 1 Vpp.

Peut-on orienter la caméra après installation ?

Oui, la caméra dispose d'un réglage horizontal et vertical pour pointer l'objectif sur la zone désirée. Ces réglages s'effectuent manuellement sur la partie avant.

Quelle est l'alimentation nécessaire ?

L'alimentation requise est une tension continue de 12 Vcc ±10 %. La consommation maximale est de 70 mA.

La caméra est-elle adaptée pour une utilisation en extérieur ?

Non, cette caméra est conçue pour un environnement intérieur sans protection spéciale contre la poussière ou l'eau. Elle doit être installée dans un endroit sec.

Quelle est la résolution vidéo de la GW12770 ?

La caméra fournit un signal vidéo au format PAL standard, correspondant à une résolution de 720x576 pixels.

Y a-t-il une vision nocturne ?

Non, la caméra ne possède pas de fonction vision nocturne. Elle nécessite un éclairage suffisant pour fonctionner correctement.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif et le boîtier. Évitez tout produit chimique ou abrasif.

Quelle est la température de fonctionnement autorisée ?

La caméra peut fonctionner entre 0 °C et +50 °C. Pour le stockage, la plage est de -20 °C à +55 °C avec une humidité relative maximale de 90 %.

Puis-je connecter plusieurs caméras à un seul moniteur ?

La notice ne le précise pas, mais vous pouvez utiliser un multiplexeur ou un enregistreur vidéo pour connecter plusieurs caméras. Chaque caméra nécessite son propre câble coaxial et une alimentation 12 Vcc.

MODE D'EMPLOI GW12770 Gewiss

Attention! La sécurité de cet apparéil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les dire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénetration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux apparciels à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364. Le réseau de vente de Gewiss est prét à fournir des explications complètes et des données techniques sur demande.

SOMMAIRE

INSTRUCTIONS D'UTILISATION page

• Description 20
• Conditions d'emploi 20
  -Vue frontale 21
  -Vue posterieure 21

INSTRUCTIONS POUR L'INSTALLATION

• Montage 22
  -Example de raccordement 22

CARACTERISTIQUES TECHNIQUES 24

Description

CAMERA ENCASTRABLE

Laamera en couleurs encasable de la série Chorus permet de réaliser, dans un cadre résidentiel, un système de videocontrôle pour les appartements. Ce dispositif est muni d'une unité de prise de vue en couleurs avec réglage tant horizontal que vertical pour orienter l'objet sur la piece désirée.

Dans la partie postérieure se trouvent les bornes pour brancher l'alimentation à 12Vcc et le signal video analogue.

La sortie video est en PAL standard, et le câblage requiert l'utilisation d'un cable coaxial de 75 Ohm (par exemple RG 59).

Laamera est installée dans l'espace de 2 modules de la série Chorus.

Conditions d'emploi

Température ambiente pendant le fonctionnement: 0^ + 50^ .

Température de stockage: -20 + 55°C

Humidité relative : max 90%

INSTRUCTIONS D'UTILISATION

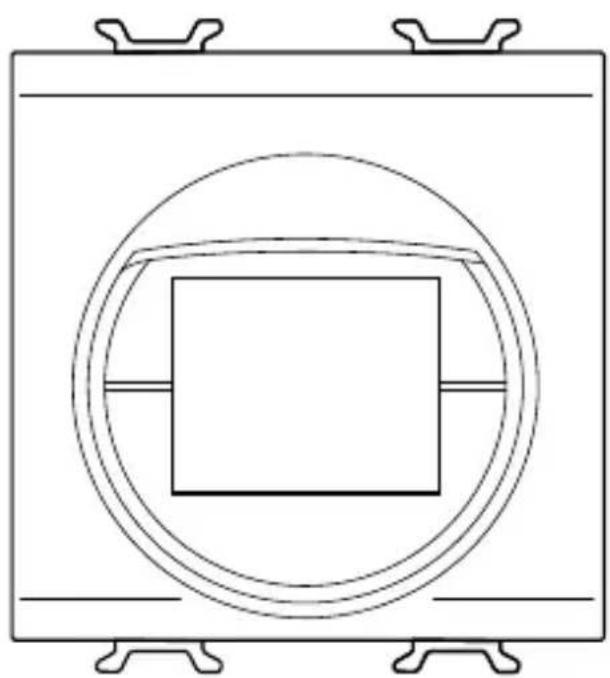

Vue frontale

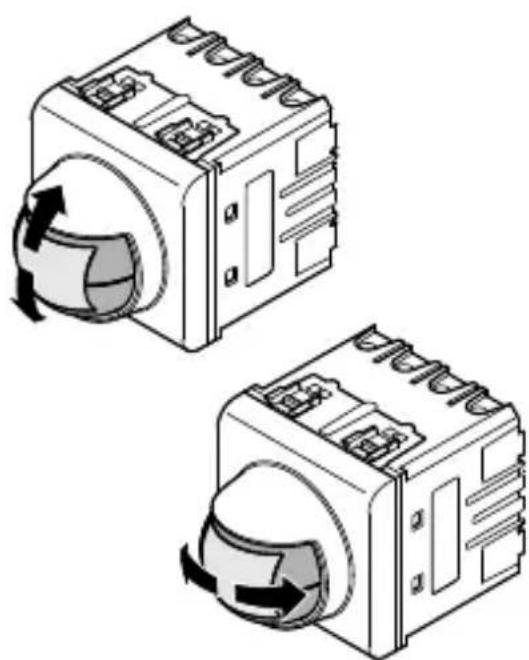

Réglage du pointage

Pour pointer l'objet sur le point désiré...

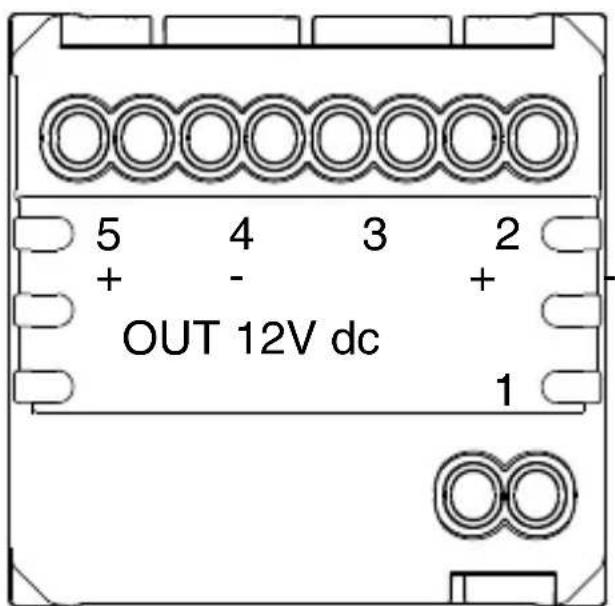

Vue postérieure

Fonction des bornes

5 = Signal video PAL
4 = mise à la terre video
[ 3 = +12\mathrm{Vcc} ]
2 = mise a la terre alimentation

INSTRUCTIONS POUR L'INSTALLATION

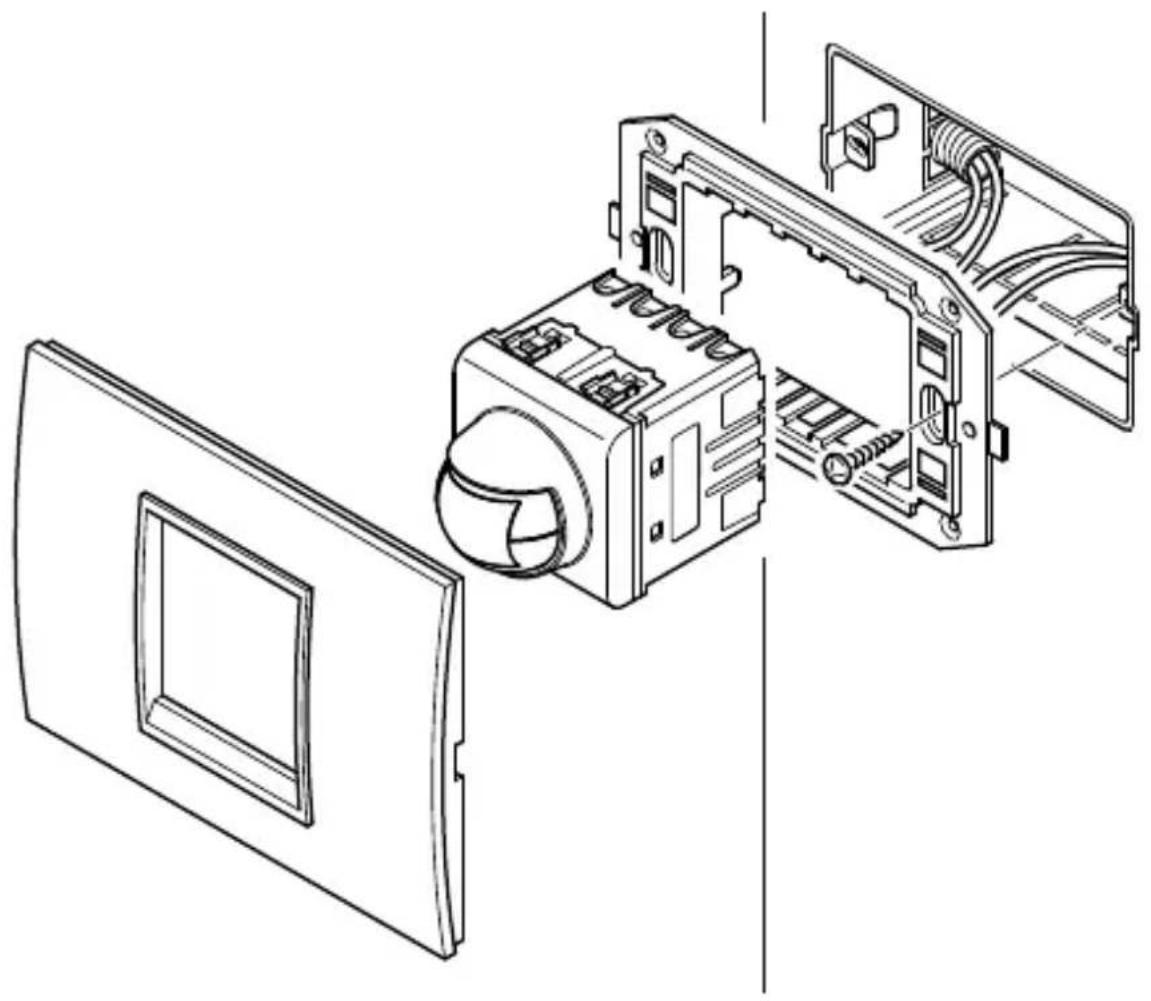

Montage

Pour tous les détails sur les caractéristiques du raccordement, consulter le manuel technique du Master Chorus.

CHARACTERISTIQUES TECHNIQUES

Capeur en couleurs 1/3 pouce

Contrôle de l'exposition automatique

Longueur focale 4,4mm

Optique et mise au point fixe

Alimentation : 12Vcc ± 10%

Absorption max : 70 mA

Sortie video: PAL Standard, 1Vpp avec charge de 75 Ohm
