GW14770 - Caméra de surveillance Gewiss - Notice d'utilisation et mode d'emploi gratuit

Marque	Gewiss
Modèle	GW14770
Type de produit	Caméra de surveillance encastrable couleur
Série	Chorus
Capteur	Capteur couleur 1/3 pouce
Objectif	Focale fixe 4,4 mm, mise au point fixe
Sortie vidéo	PAL standard, 1 Vpp sous charge 75 Ω
Alimentation	12 Vcc ± 10%
Consommation maximale	70 mA
Contrôle d'exposition	Automatique
Réglage	Horizontal et vertical orientable
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +55 °C
Humidité relative maximale	90 %
Installation	Encastré dans 2 modules série Chorus
Câblage requis	Câble coaxial 75 Ω (ex. RG59)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les normes électriques nationales et la norme CEI 60364.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV Gewiss.

FOIRE AUX QUESTIONS - GW14770 Gewiss

Quelle est l'alimentation de la caméra GW14770 ?

La caméra fonctionne avec une alimentation 12 Vcc (±10%). La consommation maximale est de 70 mA.

Quel type de sortie vidéo propose cette caméra ?

La sortie vidéo est au format PAL standard avec un niveau de 1 Vpp sous une charge de 75 Ω.

Comment régler l'angle de vue de la caméra ?

L'angle de vue se règle manuellement en orientant l'objectif grâce aux réglages horizontal et vertical intégrés.

Peut-on utiliser cette caméra en extérieur ?

Non, cette caméra est conçue pour un usage intérieur uniquement. La température de fonctionnement est de 0°C à +50°C et l'humidité relative max 90%.

Quel câble utiliser pour la connexion vidéo ?

Utilisez un câble coaxial 75 Ω (par exemple RG59) pour transmettre le signal vidéo PAL.

Quelle est la consommation électrique de la caméra ?

La consommation maximale est de 70 mA sous 12 Vcc.

Dans quelles conditions de température la caméra peut-elle fonctionner ?

La température de fonctionnement est de 0°C à +50°C. En stockage, elle supporte de -20°C à +55°C.

Comment installer la caméra dans un boîtier ?

La caméra s'installe dans un espace de 2 modules de la série Chorus. Fixez-la et orientez-la avant de raccorder les câbles d'alimentation et vidéo.

Que faire en cas de panne de la caméra ?

Aucune pièce n'est réparable par l'utilisateur. En cas de problème, contactez le service après-vente Gewiss.

La caméra est-elle compatible avec un enregistreur DVR standard ?

Oui, la sortie vidéo PAL standard (1 Vpp / 75 Ω) est compatible avec la plupart des DVR analogiques.

MODE D'EMPLOI GW14770 Gewiss

Attention! La sécurité de cet apparéil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les dire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénetration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux apparciels à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364. Le réseau de vente de Gewiss est prét à fournir des explications complètes et des données techniques sur demande.

SOMMAIRE

INSTRUCTIONS D'UTILISATION page

• Description 20
• Conditions d'emploi 20
  -Vue frontale 21
  -Vue posterieure 21

INSTRUCTIONS POUR L'INSTALLATION

• Montage 22
  -Exemple deraccordement 22

CHARACTERISTIQUES TECHNIQUES 24

Description

CAMERA ENCASTRABLE

Laamera en couleurs encastrable de la série Chorus permet de réaliser, dans un cadre résidentiel, un système de videocontrôle pour les appartements. Ce dispositif est muni d'une unité de prise de vue en couleurs avec réglage tant horizontal que vertical pour orienter l'objet sur la piece désirée.

Dans la partie postérieure se trouvent les bornes pour brancher l'alimentation à 12Vcc et le signal video analogue.

La sortie video est en PAL standard, et le câblage requiert l'utilisation d'un cable coaxial de 75 Ohm (par exemple RG 59).

Laamera est installée dans l'espace de 2 modules de la série Chorus.

Conditions d'emploi

Température ambiente pendant le fonctionnement: 0^ + 50^ .

Température de stockage: -20 + 55°C

Humidité relative : max 90%

INSTRUCTIONS D'UTILISATION

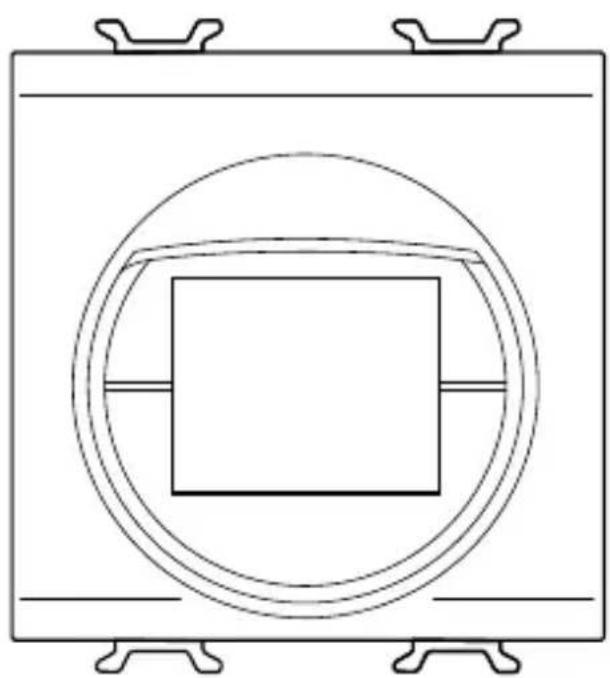

Vue frontale

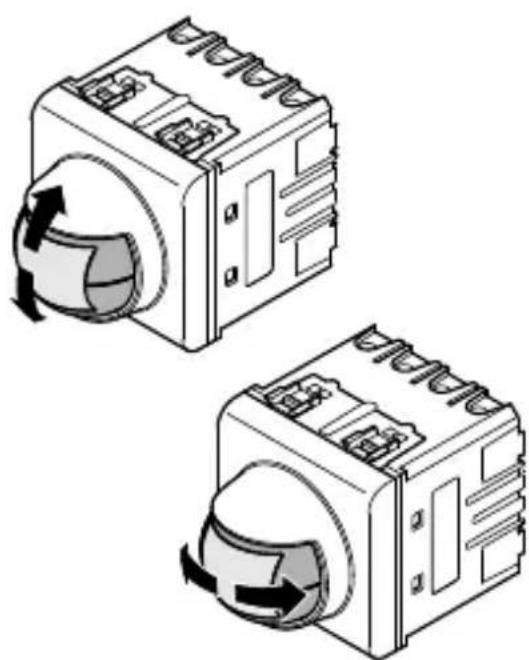

Réglage du pointage

Pour pointer l'objet sur le point désiré...

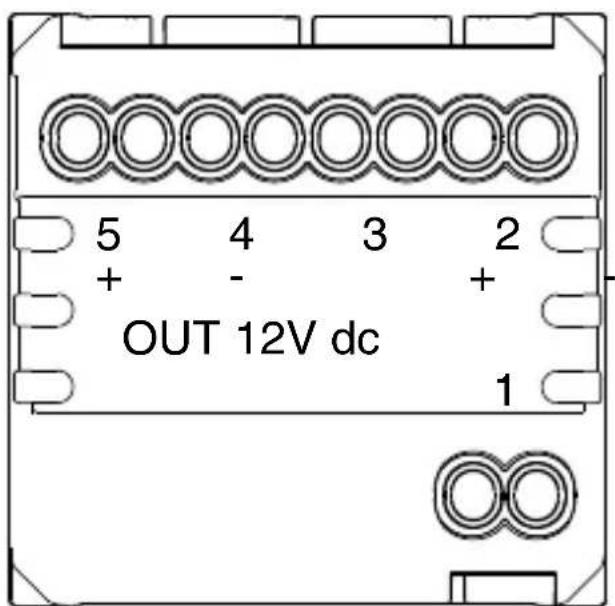

Vue postérieure

Fonction des bornes

5 = Signal video PAL
4 = mise à la terre video
[ 3 = +12\mathrm{Vcc} ]
2 = mise a la terre alimentation

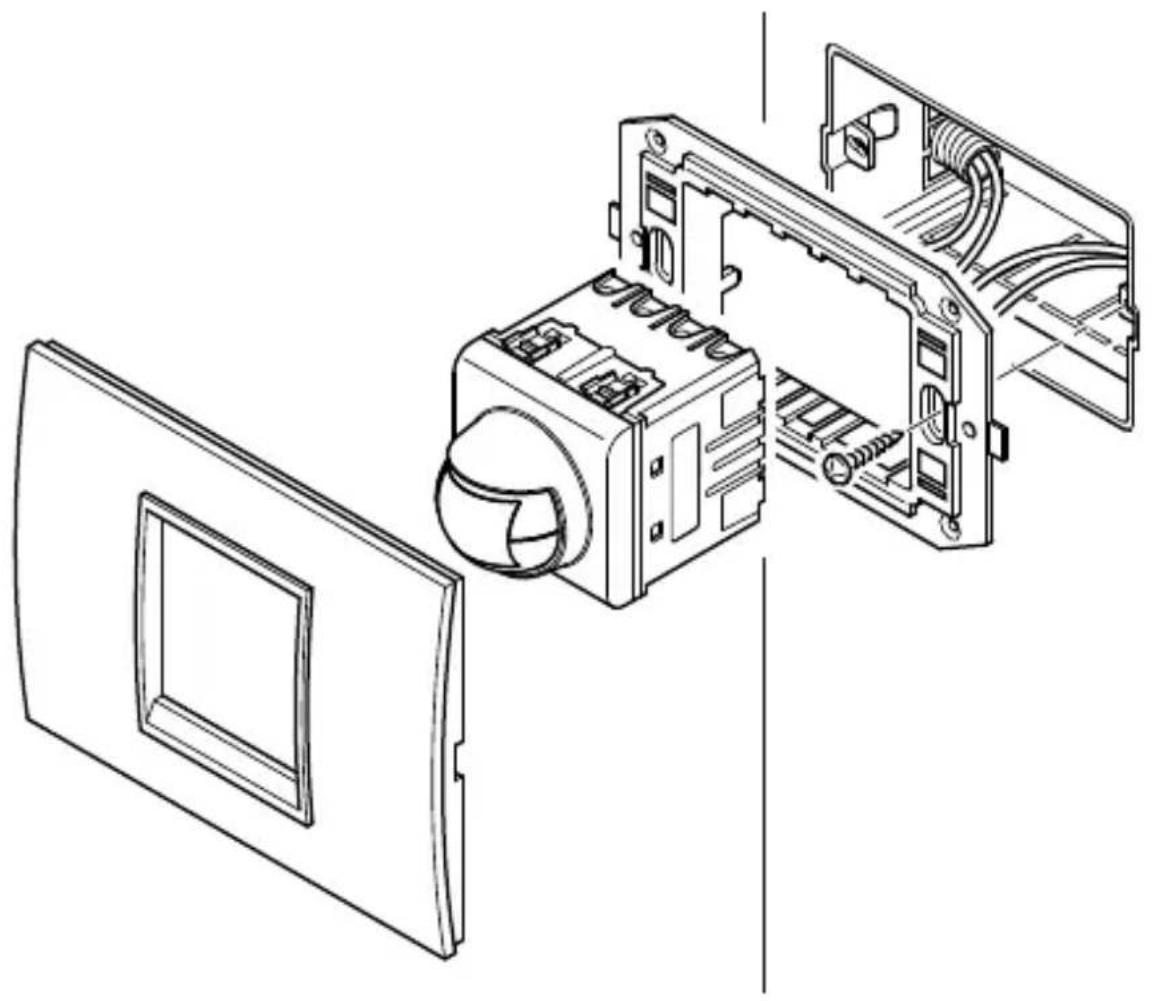

INSTRUCTIONS POUR L'INSTALLATION

Montage

Pour tous les détails sur les caractéristiques du raccordement, consulter le manuel technique du Master Chorus.

CHARACTERISTIQUES TECHNIQUES

Capeur en couleurs 1/3 pouce

Contrôle de l'exposition automatique

Longueur focale 4,4mm

Optique et mise au point fixe

Alimentation : 12Vcc ± 10%

Absorption max : 70 mA

Sortie video: PAL Standard, 1Vpp avec charge de 75 Ohm
