GW14770 - Überwachungskamera Gewiss - Kostenlose Bedienungsanleitung

Marke	Gewiss
Modell	GW14770
Produkttyp	Farbeinbau-Überwachungskamera
Serie	Chorus
Sensor	1/3-Zoll-Farbsensor
Objektiv	Festbrennweite 4,4 mm, Festfokus
Videoausgang	PAL-Standard, 1 Vpp bei 75 Ω Last
Stromversorgung	12 VDC ±10%
Maximale Leistungsaufnahme	70 mA
Belichtungssteuerung	Automatisch
Einstellung	Horizontal und vertikal schwenkbar
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +55 °C
Maximale relative Luftfeuchtigkeit	90 %
Installation	Unterputz in 2 Modulen der Serie Chorus
Erforderliche Verkabelung	Koaxialkabel 75 Ω (z.B. RG59)
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nationale elektrische Vorschriften und Norm IEC 60364 beachten.
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Kontaktieren Sie den Gewiss-Kundendienst.

Häufig gestellte Fragen - GW14770 Gewiss

Welche Stromversorgung hat die Kamera GW14770?

Die Kamera arbeitet mit einer Stromversorgung von 12 VDC (±10%). Die maximale Leistungsaufnahme beträgt 70 mA.

Welche Art von Videoausgang bietet diese Kamera?

Der Videoausgang erfolgt im PAL-Standard mit einem Pegel von 1 Vpp bei einer Last von 75 Ω.

Wie kann der Blickwinkel der Kamera eingestellt werden?

Der Blickwinkel wird manuell durch Ausrichten des Objektivs mit den integrierten horizontalen und vertikalen Einstellungen eingestellt.

Kann diese Kamera im Freien verwendet werden?

Nein, diese Kamera ist nur für den Innenbereich ausgelegt. Die Betriebstemperatur beträgt 0°C bis +50°C und die maximale relative Luftfeuchtigkeit 90%.

Welches Kabel für den Videoanschluss verwenden?

Verwenden Sie ein Koaxialkabel mit 75 Ω (z.B. RG59) zur Übertragung des PAL-Videosignals.

Wie hoch ist der Stromverbrauch der Kamera?

Die maximale Leistungsaufnahme beträgt 70 mA bei 12 VDC.

Bei welchen Temperaturbedingungen kann die Kamera betrieben werden?

Die Betriebstemperatur beträgt 0°C bis +50°C. Bei Lagerung hält sie -20°C bis +55°C stand.

Wie installiere ich die Kamera in einem Gehäuse?

Die Kamera wird in einem Raum von 2 Modulen der Serie Chorus installiert. Befestigen und ausrichten Sie sie, bevor Sie die Strom- und Videokabel anschließen.

Was tun bei einem Defekt der Kamera?

Keine Teile sind vom Benutzer reparierbar. Wenden Sie sich bei Problemen an den Gewiss-Kundendienst.

Ist die Kamera mit einem Standard-DVR-Rekorder kompatibel?

Ja, der PAL-Standard-Videoausgang (1 Vpp / 75 Ω) ist mit den meisten analogen DVRs kompatibel.

BEDIENUNGSANLEITUNG GW14770 Gewiss

CARATTERISTICHE TECHNICHE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und safer aufbewahren.

Die Produkte der Baureihe Chorus konnen in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genauere Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

INHALTSVERZEICHNIS

BEDIENUNGSCANWEISUNG

-Beschreibung 36
- Anwendungsbedingungen 36
- Frontansicht 37
- Ruckansicht 37

INSTALLATIONSANWEISUNGEN

• Montage 38
• Anschlussbeispiel 38

TECHNISCHE EIGENSCHAFTEN 40

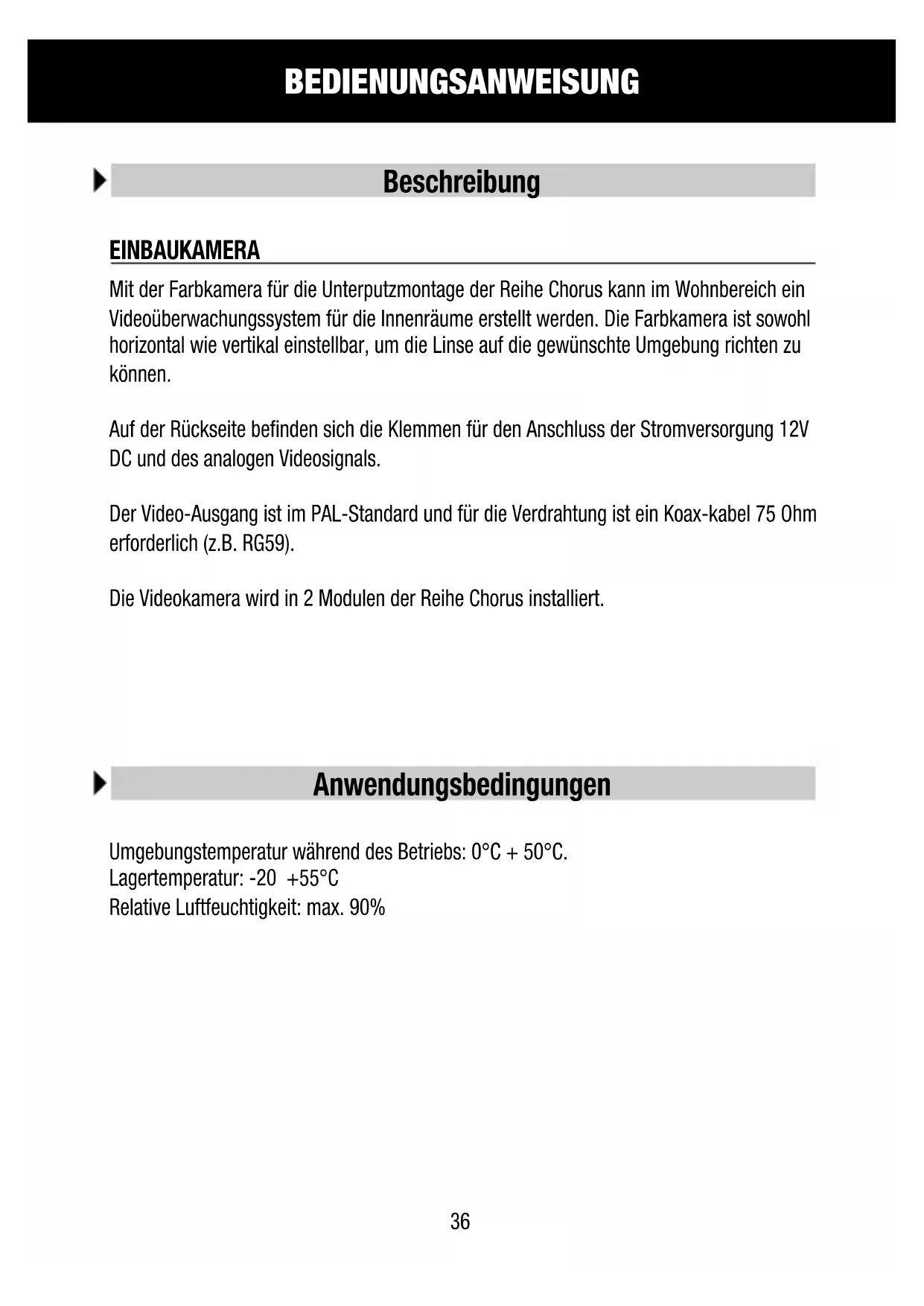

Beschreibung

EINBAUKAMERA

Mit der Farbkamera für die Unterputzmontage der Reihe Chorus kann im Wohnbereich ein Videoüberwachungssystem für die Innenräume erstellt werden. Die Farbkamera ist sowohl horizontal wie vertikal einstellbar, um die Linse auf die gewünschte Umgebung richten zu können.

Auf der Rückseite befinden sich die Klemmen für den Anschluss der Stromversorgung 12V DC und des analogen Videosignals.

Der Video-Ausgang ist im PAL-Standard und für die Verdraughtung ist ein Koax-kabel 75 Ohm erforderlich (z.B. RG59).

Die Videokamera wird in 2 Modulen der Reihe Chorus installiert.

Anwendungsbedingungen

Umgebungstemperatur während des Betriebs: 0^ + 50^

Lagertemperatur: -20 +55°C

Relative Luftfeuchtigkeit: max. 90%

BEDIENUNGSCANWEISUNG

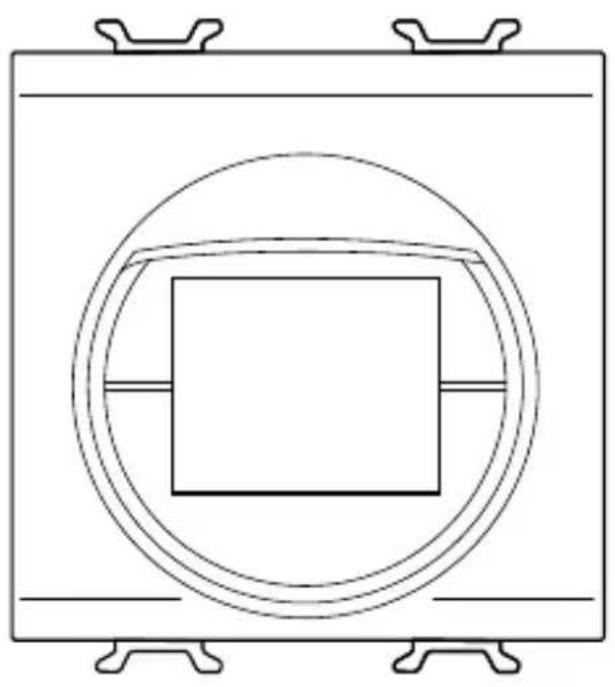

Frontansicht

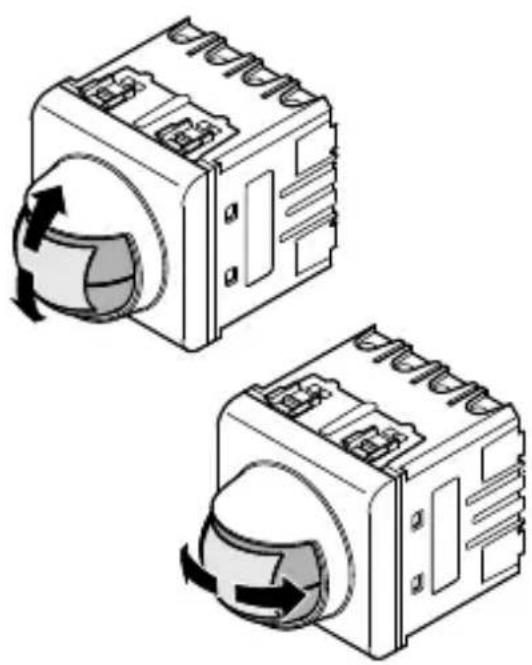

Einstellung der Schwenkung Um die Linse auf den gewünschten Punkt zu halten...

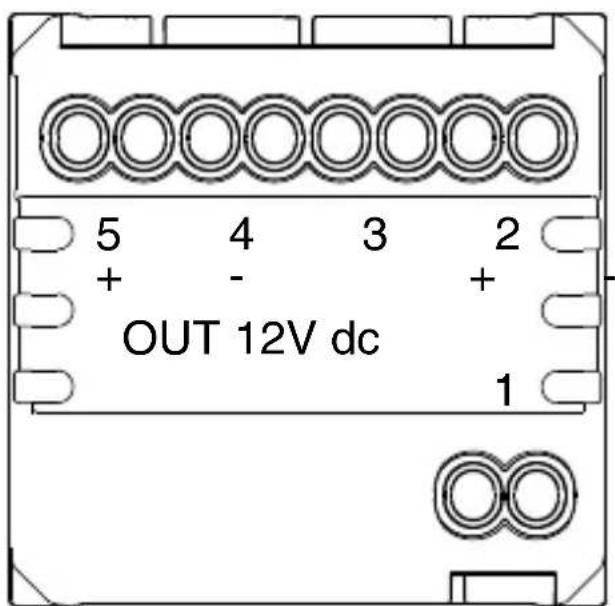

Rückansicht

Funktion der Klemmen

5 = PAL-Video signal
4 = Videomasse
3 = +12VDC
2 = Masse Speisung

INSTALLATIONSANWEISUNGEN

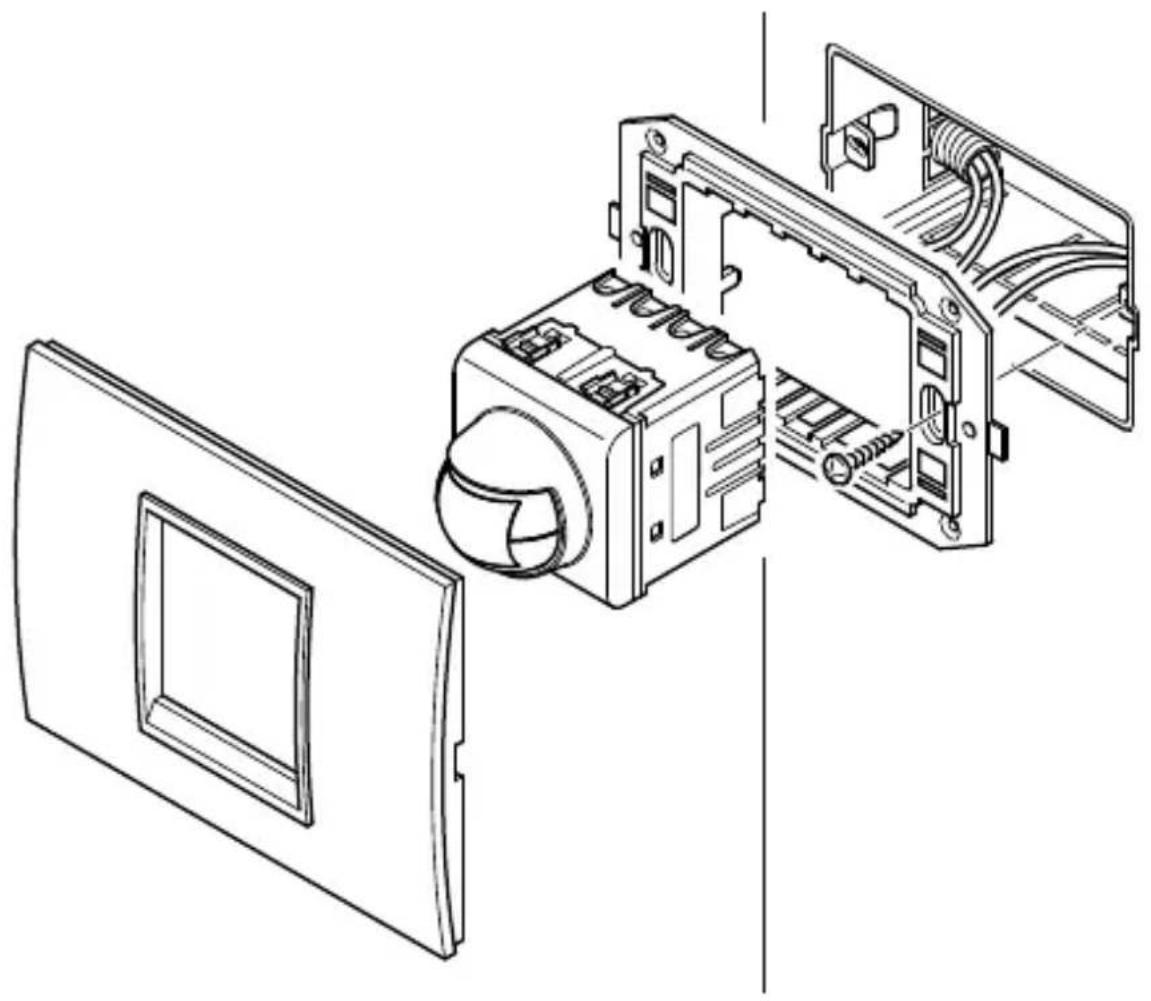

Montage

Anschlussbeispel

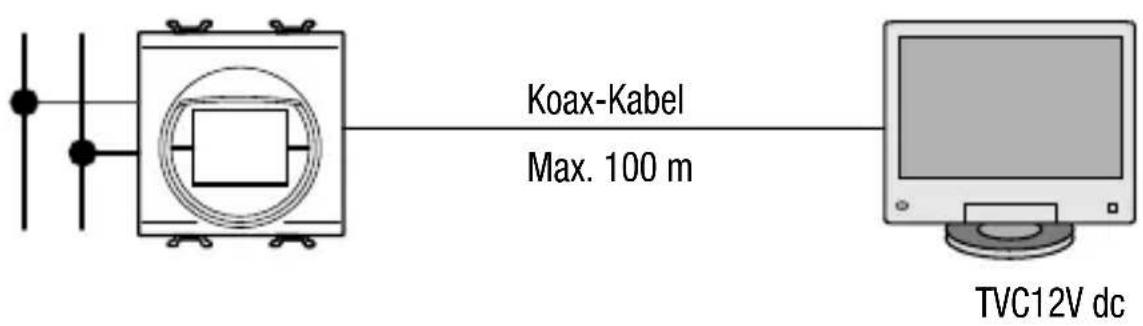

EINZELANSCHLUSS

INSTALLATIONSANWEISUNGEN

Anschlussbeispel

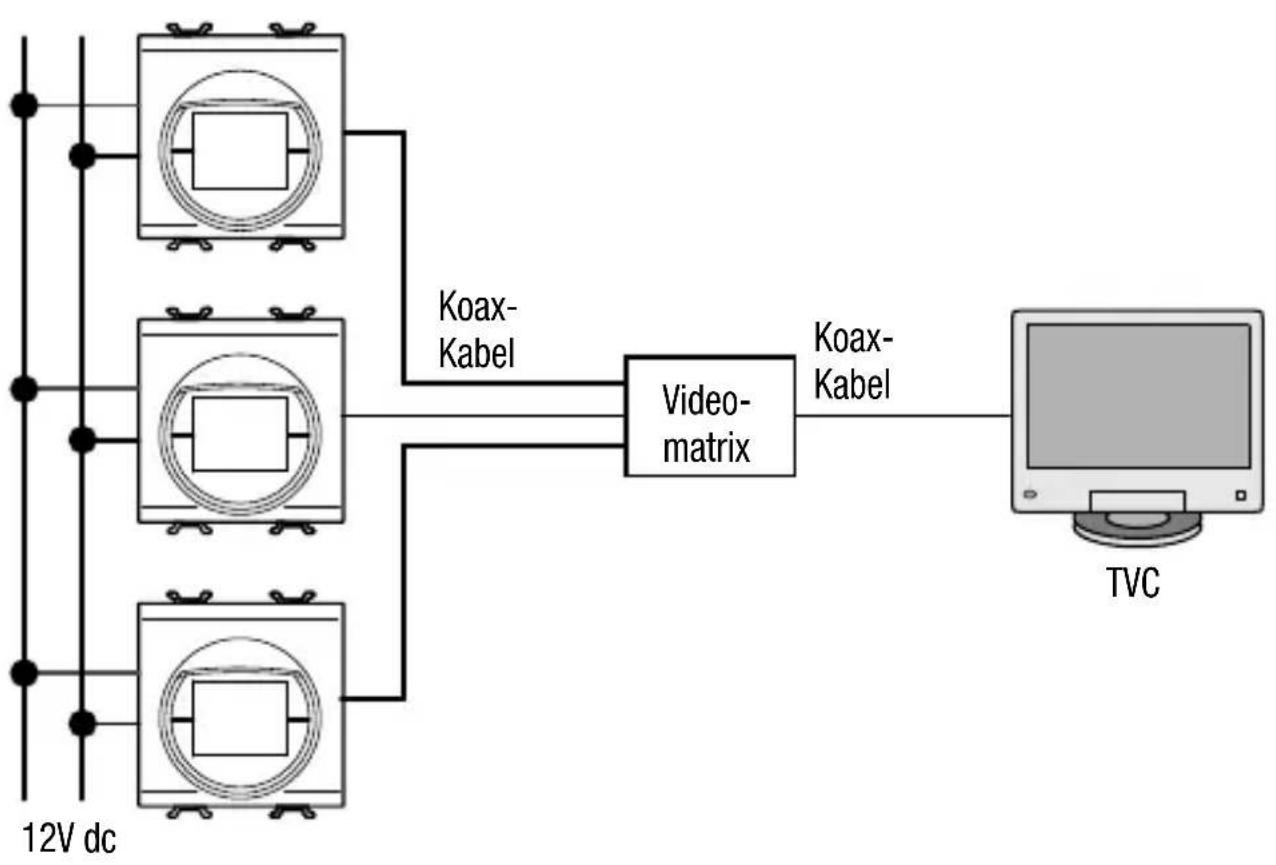

MEHRFACHANSCHLUSS

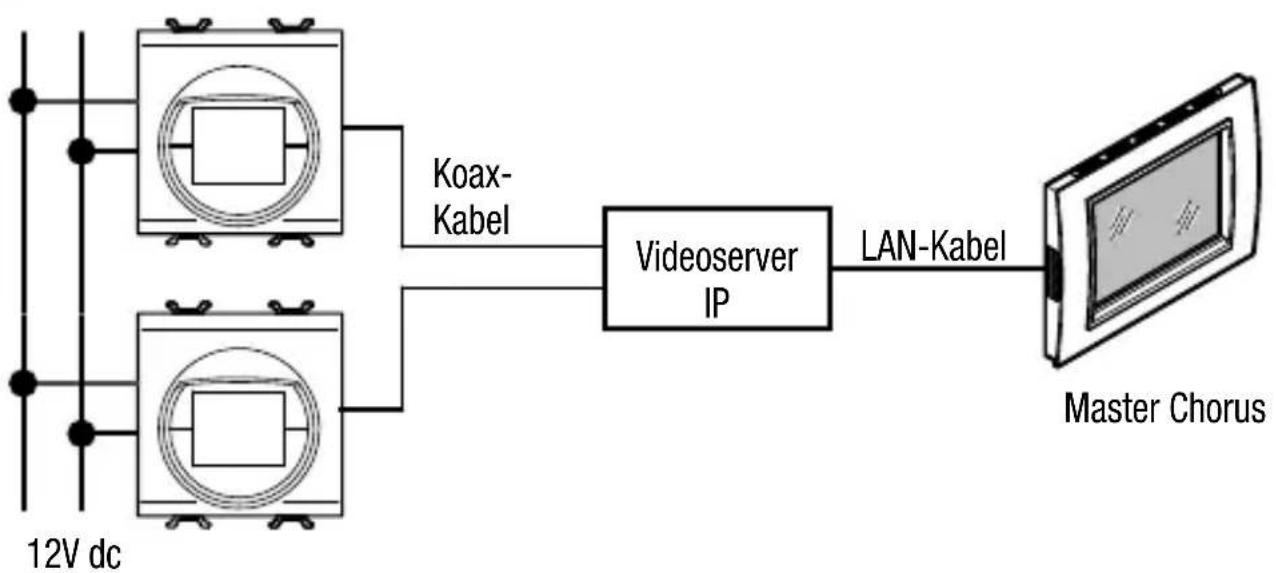

ANSCHLUSS AN DEN MASTER CHORUS

Alle Details zu den Anschlüssen und deren Merkmale finden Sie im technischen Handbuch des Master Chorus.

TECHNISCHE EIGENSCHAFTEN

Farbsensor 1/3 Zoll

Automatische Belichtungssteuerung

Brennweite 4.4mm

Optik und Fixfokus

Versorgung: 12VDC ± 10%

Max. Stromaufnahme: 70 mA

Video-Ausgang: Standard PAL, 1Vpp mit Belastung 75 Ohm
