GW14770 - Telecamera di sorveglianza Gewiss - Manuale utente e istruzioni gratuiti

Marca	Gewiss
Modello	GW14770
Tipo di prodotto	Telecamera di sorveglianza a incasso a colori
Serie	Chorus
Sensore	Sensore a colori 1/3 pollice
Obiettivo	Lunghezza focale fissa 4,4 mm, messa a fuoco fissa
Uscita video	PAL standard, 1 Vpp su carico 75 Ω
Alimentazione	12 Vcc ± 10%
Consumo massimo	70 mA
Controllo dell'esposizione	Automatico
Regolazione	Orientabile orizzontalmente e verticalmente
Temperatura di funzionamento	Da 0 °C a +50 °C
Temperatura di stoccaggio	Da -20 °C a +55 °C
Umidità relativa massima	90%
Installazione	A incasso in 2 moduli serie Chorus
Cablaggio richiesto	Cavo coassiale 75 Ω (es. RG59)
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Rispettare le norme elettriche nazionali e la norma CEI 60364.
Riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita Gewiss.

Domande frequenti - GW14770 Gewiss

Qual è l'alimentazione della telecamera GW14770?

La telecamera funziona con un'alimentazione 12 Vcc (±10%). Il consumo massimo è di 70 mA.

Che tipo di uscita video offre questa telecamera?

L'uscita video è in formato PAL standard con un livello di 1 Vpp su un carico di 75 Ω.

Come regolare l'angolo di visione della telecamera?

L'angolo di visione si regola manualmente orientando l'obiettivo tramite le regolazioni orizzontale e verticale integrate.

Si può usare questa telecamera all'esterno?

No, questa telecamera è progettata solo per uso interno. La temperatura di funzionamento è da 0°C a +50°C e l'umidità relativa max 90%.

Quale cavo utilizzare per il collegamento video?

Utilizzare un cavo coassiale 75 Ω (ad esempio RG59) per trasmettere il segnale video PAL.

Qual è il consumo elettrico della telecamera?

Il consumo massimo è di 70 mA a 12 Vcc.

In quali condizioni di temperatura può funzionare la telecamera?

La temperatura di funzionamento è da 0°C a +50°C. In stoccaggio, supporta da -20°C a +55°C.

Come installare la telecamera in un contenitore?

La telecamera si installa in uno spazio di 2 moduli della serie Chorus. Fissarla e orientarla prima di collegare i cavi di alimentazione e video.

Cosa fare in caso di guasto della telecamera?

Nessuna parte è riparabile dall'utente. In caso di problemi, contattare il servizio post-vendita Gewiss.

La telecamera è compatibile con un registratore DVR standard?

Sì, l'uscita video PAL standard (1 Vpp / 75 Ω) è compatibile con la maggior parte dei DVR analogici.

MANUALE UTENTE GW14770 Gewiss

Telecamera da incasso

Attenzione - Importante

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservare.

I prodotti della gamma Chorus devono essere installati conformmente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione 4
  -Condizioni di impiego 4
• Vista frontale 5
  -Vista posteriori 5

ISTRUZIONI D'INSTALLAZIONE

• Montaggio 6
• Esempio di collegamento 6

CARATTERISTICTECNICE 8

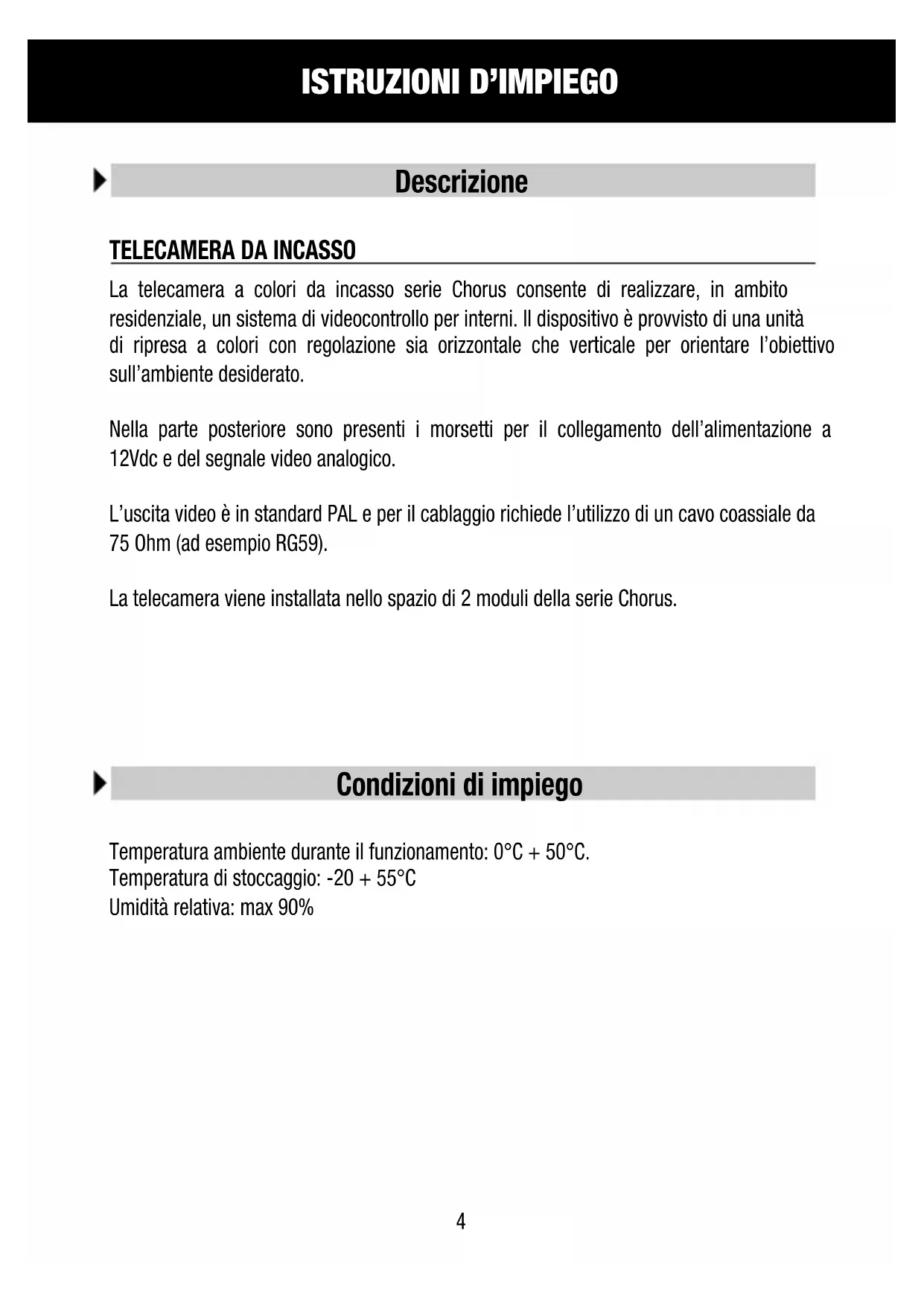

Descrizione

TELECAMERA DA INCASSO

La telecamera a colori da incasso serie Chorus consente di realizzare, in ambito residenziale, un systema di videocontrollo per interni. Il dispositorio è provvisto di una unità di ripresa a colori con regolazione sua orizzontale che verticale per orientare l'obiettivo sull'ambiente desiderato.

Nella parte posteriore sono presenti i morsetti per il collegamento dell'alimentazione a 12Vdc e del segnale video analogico.

L'uscita video è in standard PAL e per il cablaggio richiede l'utilizzo di un cavo coassiale da 75 Ohm (ad esempio RG59).

La telecameraiene installata nellospazio di 2 moduli della serie Chorus.

Condizioni di impiego

Temperatura ambiente durante il funzionamento: 0^ + 50^ .

Temperatura di stoccaggio: -20 + 55^

Umidità relativa: max 90%

ISTRUZIONI D'IMPIEGO

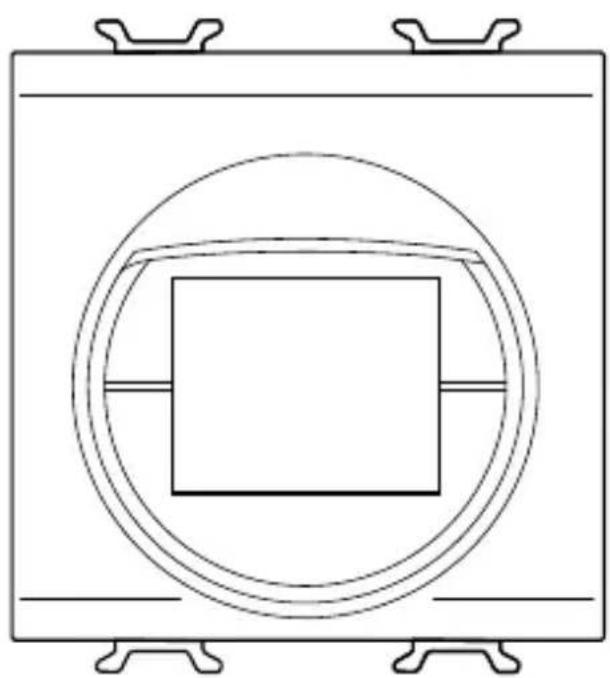

Vista frontale

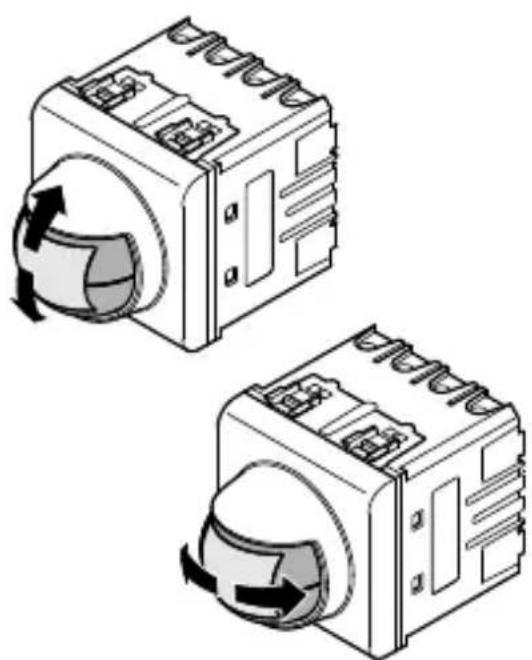

Regolazione brandeggio

Per punctare I'obbiettivo sul punto desiderato...

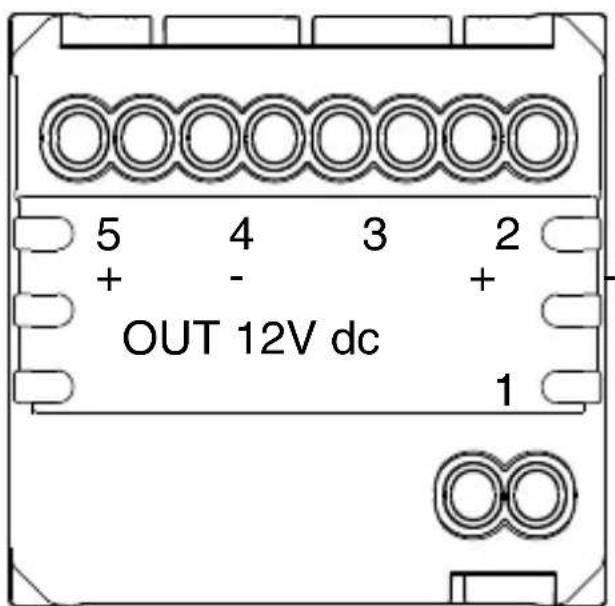

Vista posteriore

Funzione dei morsetti

5 = Segnale video PAL
4 = massa video
3 = +12Vdc
2 = massa alimentazione

ISTRUZIONI D'INSTALLAZIONE

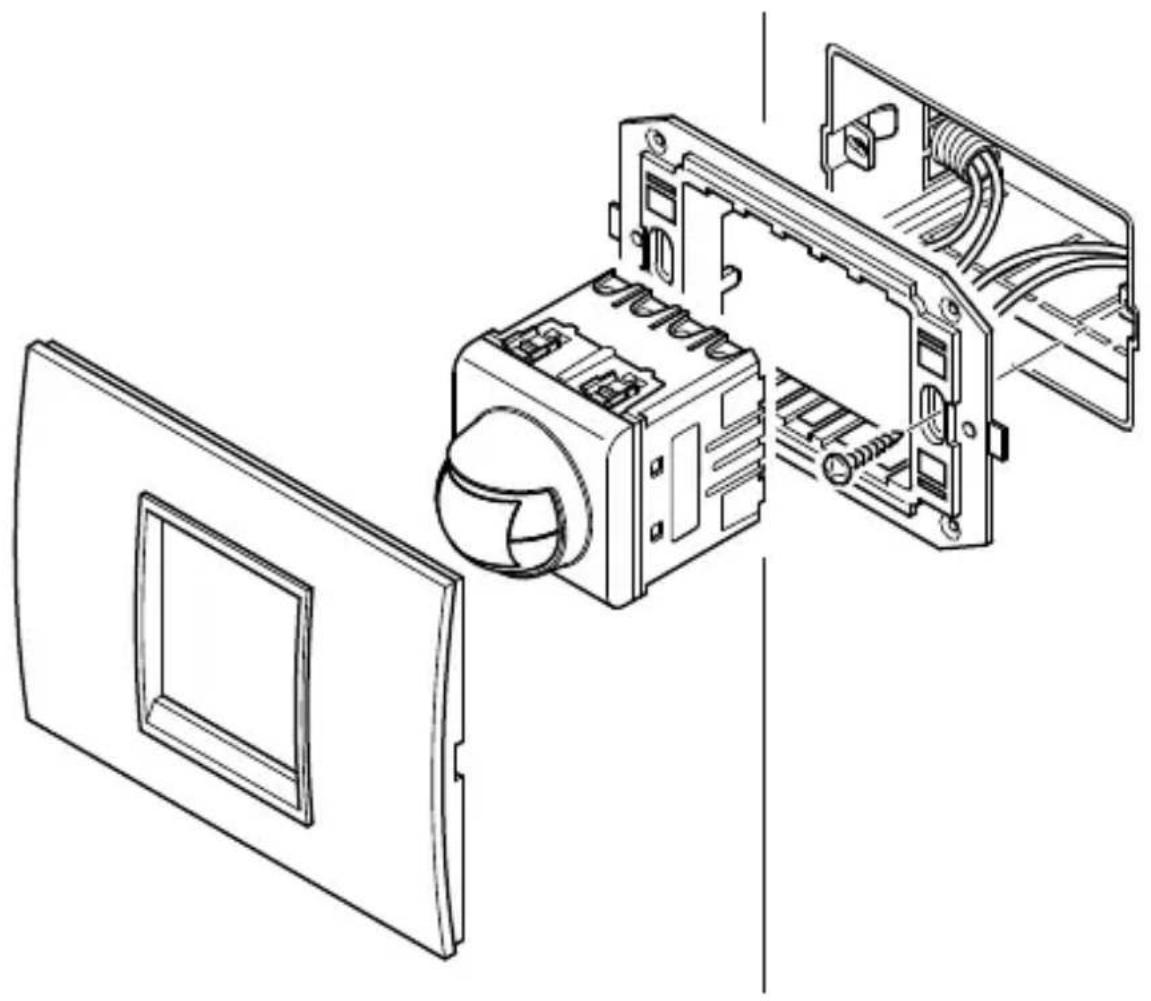

Montaggio

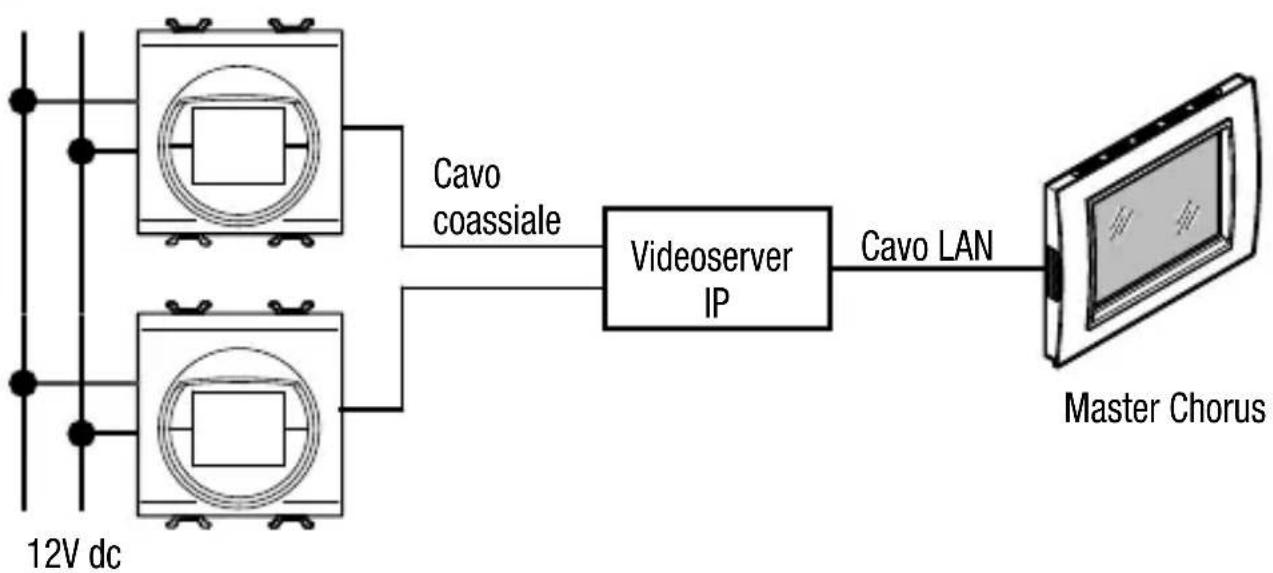

Esempio di collegamento

ISTRUZIONI D'INSTALLAZIONE

Esempio di collegamento

COLLEGAMENTO AL MASTER CHORUS

Per tutti i dettagli sulle caratteristiche del collegamento consultare il manuale technique del Master Chorus.

Sensore a colori da 1/3 pollice

Controllo esposizione automatica

Lunghezza focale 4.4mm

Ottica e messa a fuoco fissa.

Alimentazione: 12Vdc ± 10%

Assorbimento max: 70 mA

Uscita video: Standard PAL, 1Vpp con carico da 75 Ohm
