MANUALE UTENTE GW18291 Gewiss

Telecamera da esterno - IP65 External telecamera - IP65 Caméra extérieure - IP65 Telecámara de exterior - IP65 Videokamera für den Außenbereich - IP65 GW 18 2912 Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti della gamma Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi. L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche. Attenzione - ImportanteI

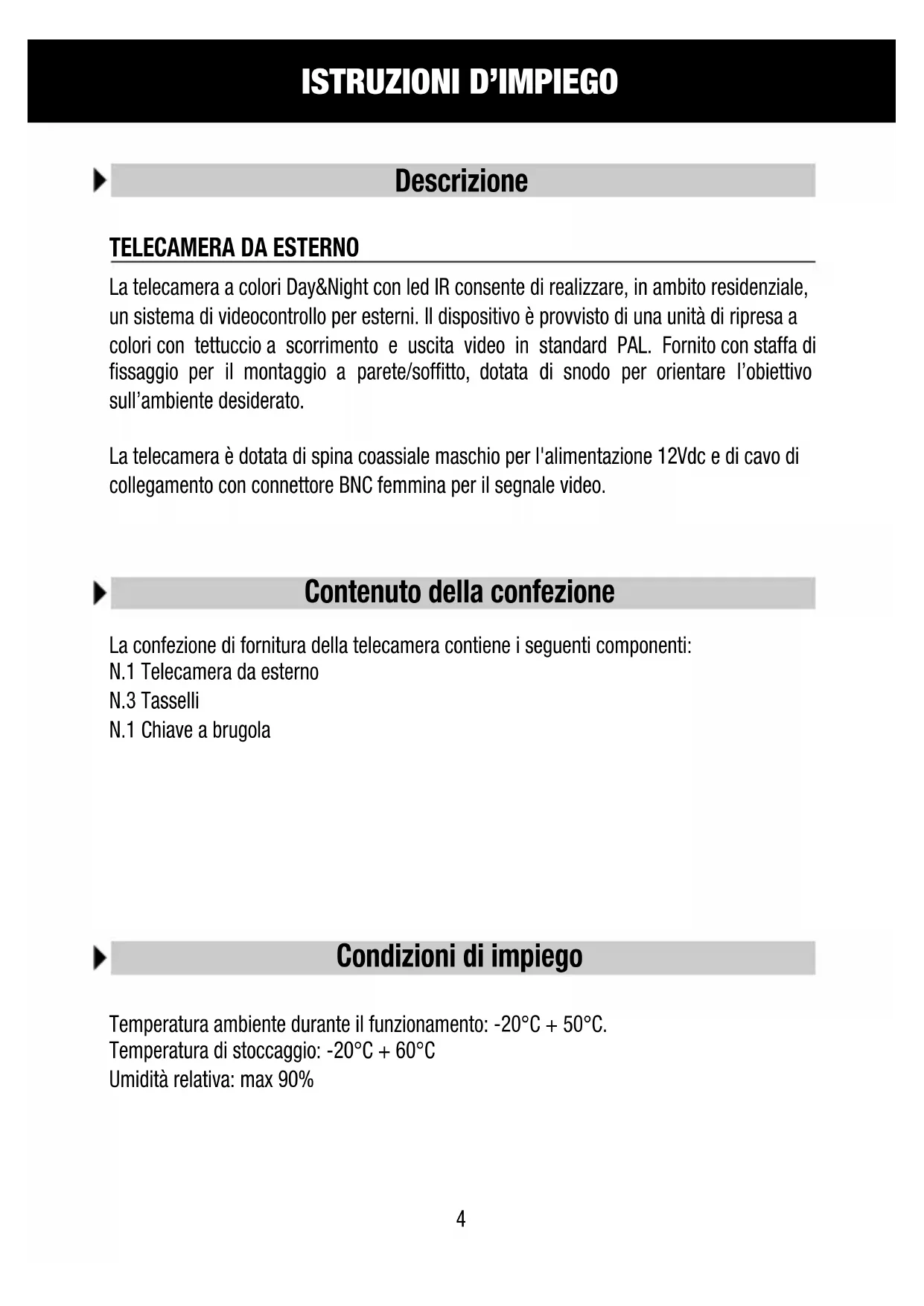

La telecamera a colori Day&Night con led IR consente di realizzare, in ambito residenziale, un sistema di videocontrollo per esterni. Il dispositivo è provvisto di una unità di ripresa a colori con tettuccio a scorrimento e uscita video in standard PAL. Fornito con staffa di fissaggio per il montaggio a parete/soffitto, dotata di snodo per orientare l’obiettivo sull’ambiente desiderato. La telecamera è dotata di spina coassiale maschio per l'alimentazione 12Vdc e di cavo di collegamento con connettore BNC femmina per il segnale video. Temperatura ambiente durante il funzionamento: -20°C + 50°C. Temperatura di stoccaggio: -20°C + 60°C Umidità relativa: max 90% Condizioni di impiego Contenuto della confezione La confezione di fornitura della telecamera contiene i seguenti componenti: N.1 Telecamera da esterno N.3 Tasselli N.1 Chiave a brugolaI

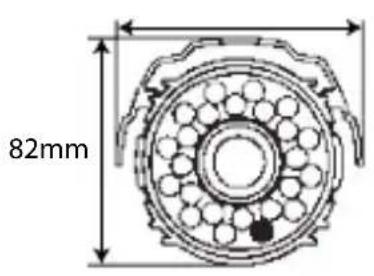

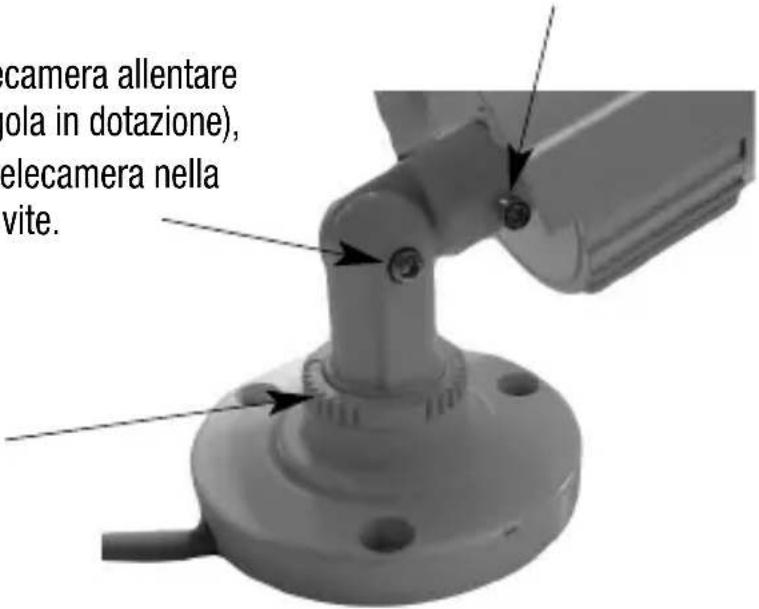

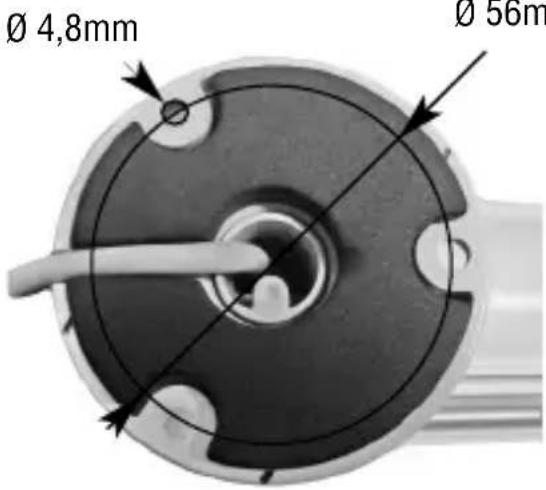

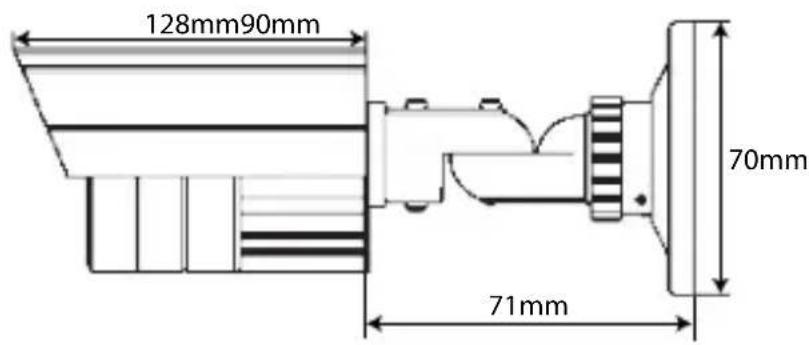

Montaggio Dimensionali 70mm 71mm 128mm90mm 82mm Ø 56mm Per ruotare la telecamera allentare la vite a brugola (usare chiave a brugola in dotazione), riposizionare la telecamera nella posizione desiderata e poi serrare la vite. Per regolare l'orientamento della telecamera allentare la vite a brugola (usare chiave a brugola in dotazione), muovere lo snodo riposizionando la telecamera nella posizione desiderata e poi serrare la vite. Per bloccare la telecamera alla base di fissaggio è sufficiente ruotare la ghiera in senso orario. Dima di foratura per fissaggio a parete tramite i tasselli in dotazione. Ø 4,8mmISTRUZIONI D’INSTALLAZIONE

Collegamenti elettrici COLLEGAMENTO SINGOLO Cavo coassiale Max 100 mt. TVC12V dc Esempi di collegamento In caso di rimozione del connettore di alimentazione, i due fili rossi vanno collegati al po- sitivo di alimentazione (+12Vdc) e il filo nero al negativo (GND). La telecamera è dotata di un cavo a Y, della lunghezza di circa 35 cm, intestato ad un'estremità con connet- tore BNC femmina per il collegamento al segnale vi- deo e all'altra estremità con spina coassiale maschio (Øinterno 2,1 mm, Øesterno 5,5 mm, lunghezza 11 mm - positivo al centro) per l'alimentazione 12Vdc.

Esempi di collegamento COLLEGAMENTO MULTIPLO Cavo coassiale Cavo coassiale Matrice video 12V dc TVC

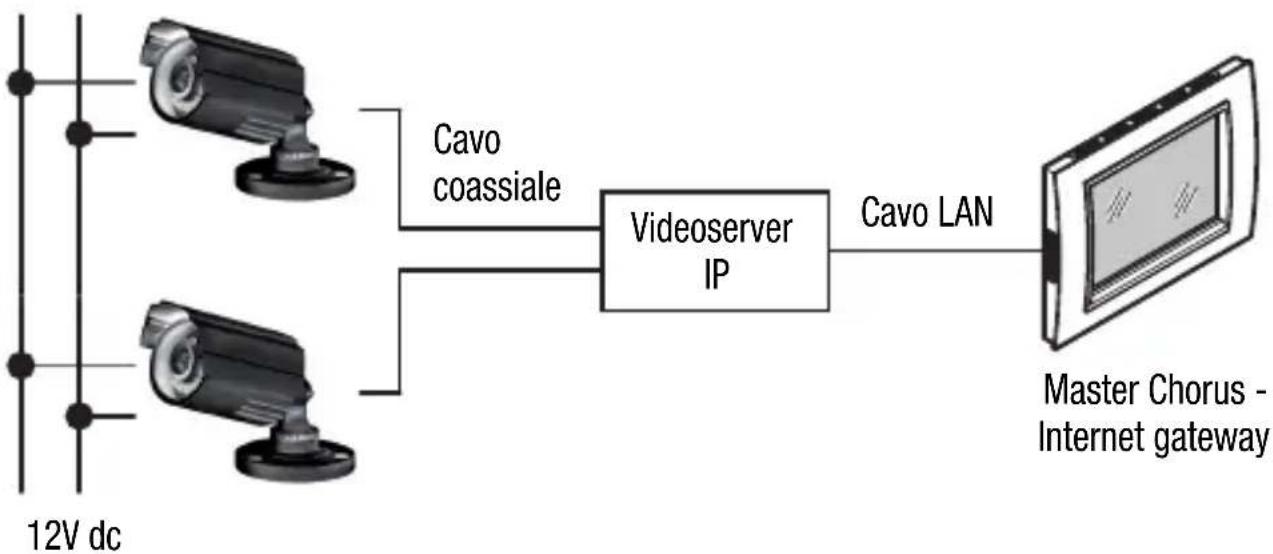

COLLEGAMENTO A MASTER CHORUS / INTERNET GATEWAY

Master Chorus - Internet gateway Per tutti i dettagli sulle caratteristiche del collegamento consultare il manuale tecnico di Master Chorus / Internet Gateway. 12V dc Cavo coassiale Cavo LAN Videoserver IPCARATTERISTICHE TECNICHE
