MANUAL DE USUARIO GW12770 Gewiss
Telecámara empotable
Atencion - Importante
Atencion ! La seguridad de este aparato está garantizada solamente si se respetan meticulosamente todas las instruccionesAquipresentadas.
Cabe leer detenidamente estas instrucciones y guardarlas en un situ seguro.
Los productos de la série Chorus se peuvent instalar en emplazimientos libres de polvo y donde no se exija una proteccion especial contra la penetracion de agua.
Ellos tienen que ser instalados en conformidad con los requisitos para los aparatos para uso dométrico dictados por las normas y los reglamentosnationales aplicables a las instalaciones electricas de bajo tensión vigentes en el País donde se instalan los productos, o, si en dicho País no existen normas, en conformidad con la norma internacional para instalaciones electricas de bajo tensión CEI 60364 o a la norma europea armonizada HD 60364. La organización de ventas de Gewiss está a disposición para proportional aclaraciones y datos技术和s ospecitantan.
INDICE
INSTRUCCIONES DE USO pag.
- Descripción 28
- Condiciones de empleo 28
- Vista frontal 29
-Vista posterior 29
INSTRUCCIONES DE INSTALLACION
- Montaje 30
- Ejemplo de connexion 30
CHARACTERISTICAS TECNICAS 32

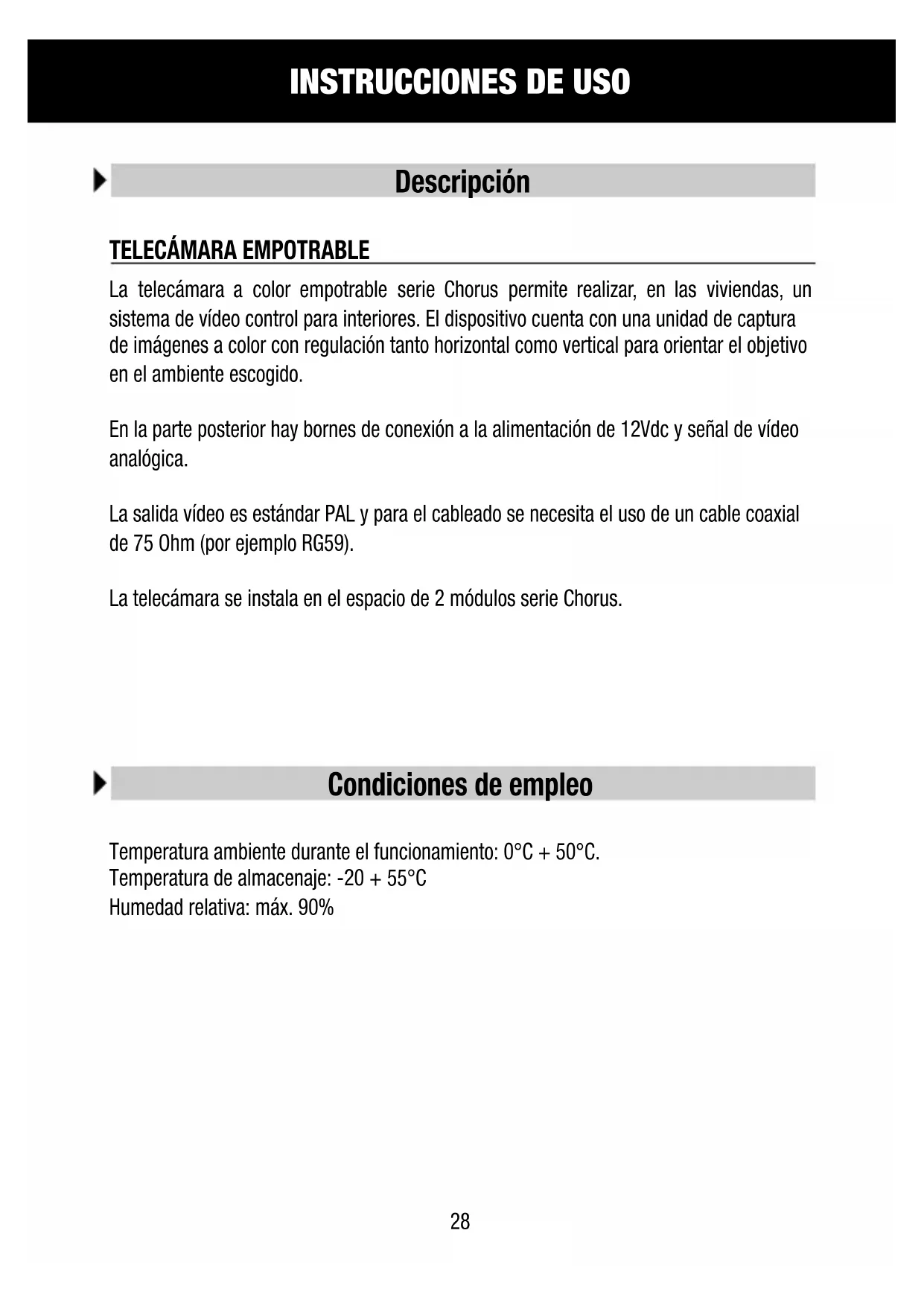

Descripción
TELECÁMARA EMPOTRABLE
La telecámara a color empotentre série Chorus permite realizar, en las viviendas, un Sistema de video control para interiores. El dispositivo cuenta con una unidad de captura de imagenes a color con regulacion tanto horizontal como vertical para orientar el objetivo en el ambiente escogido.
En la parte posterior hay Bornes de connexion a la alimentacion de 12Vdc y senal de video analogica.
La calidad video es estándar PAL y para el cableado se necesita el uso de un cable coaxial de 75 Ohm (por exemple RG59).
La telecámara se instala en el espacio de 2 modulos série Chorus.
Condiciones de empleo
Temperatura ambiente durante el funciona: 0^ + 50^ .
Temperatura de almacenaje: -20 + 55^
Humedad relativ: max. 90%
INSTRUCCIONES DE USO

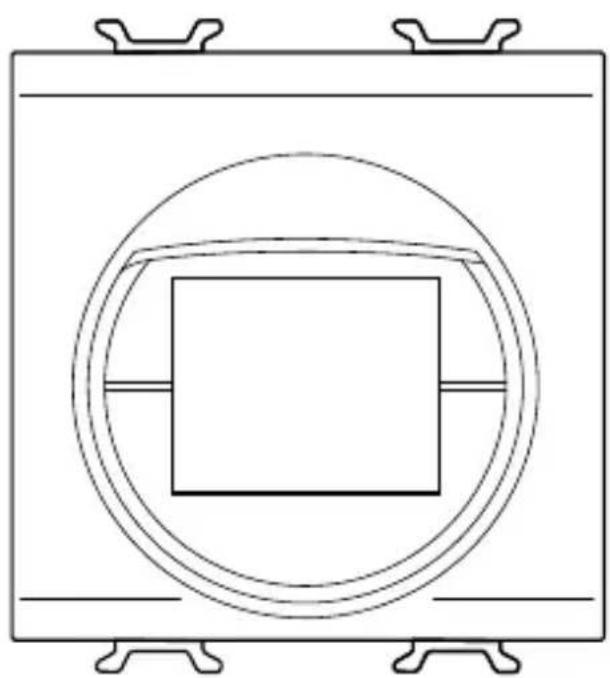

Vista frontal

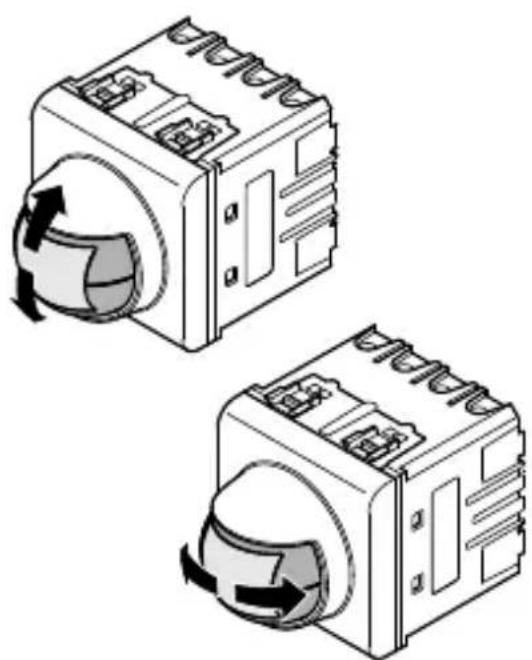

Regulación rotación horizontal Para enfocar el objetivo en el punto deseado...

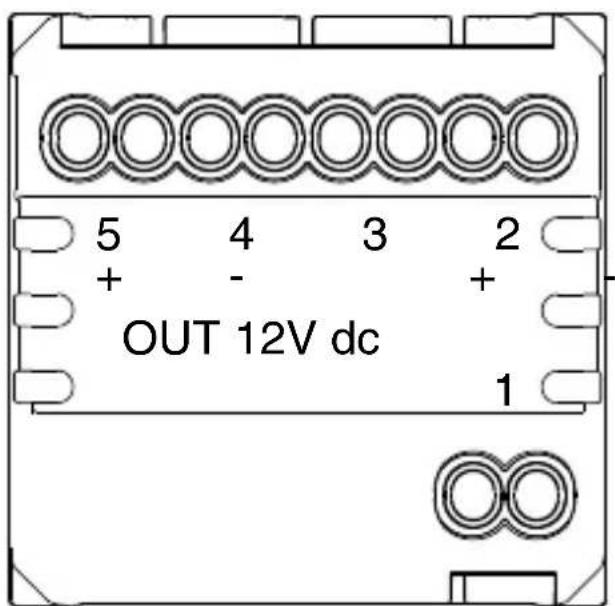

Vista posterior
Función de los bornes
5 = Señal video PAL
4 = masa video
[ 3 = +12\mathrm{Vdc} ]
2 = masal alimentacion
INSTRUCCIONES DE INSTALLACION

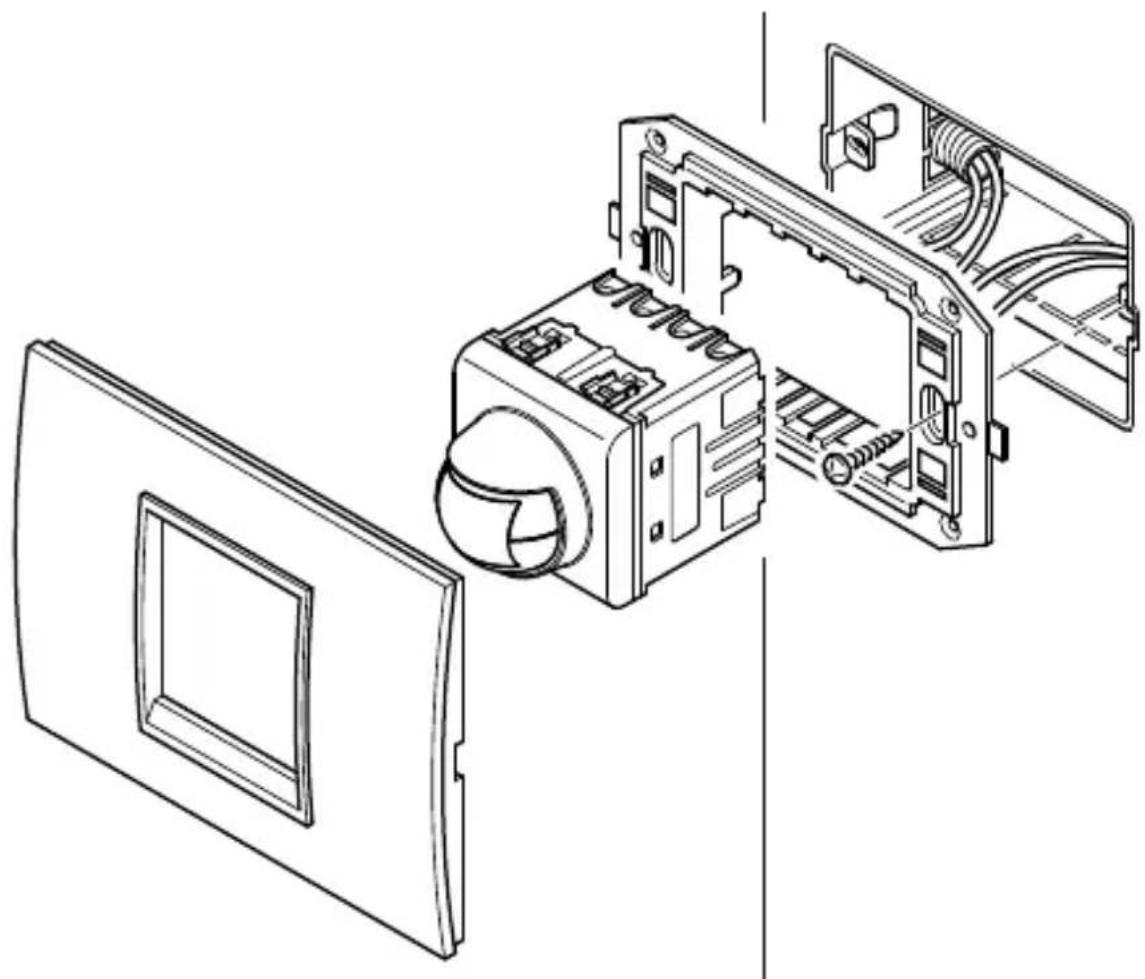

Montaje
Ejempio de conexión

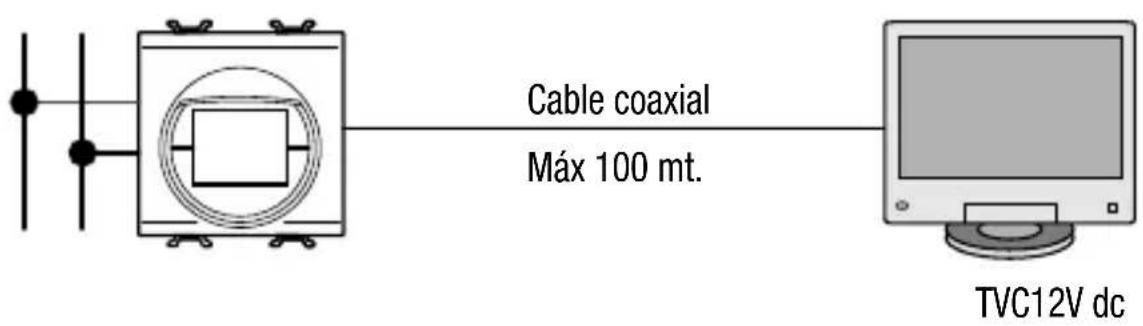

CONEXION INDIVIDUAL
INSTRUCCIONES DE INSTALLACION
Ejempio de conexión

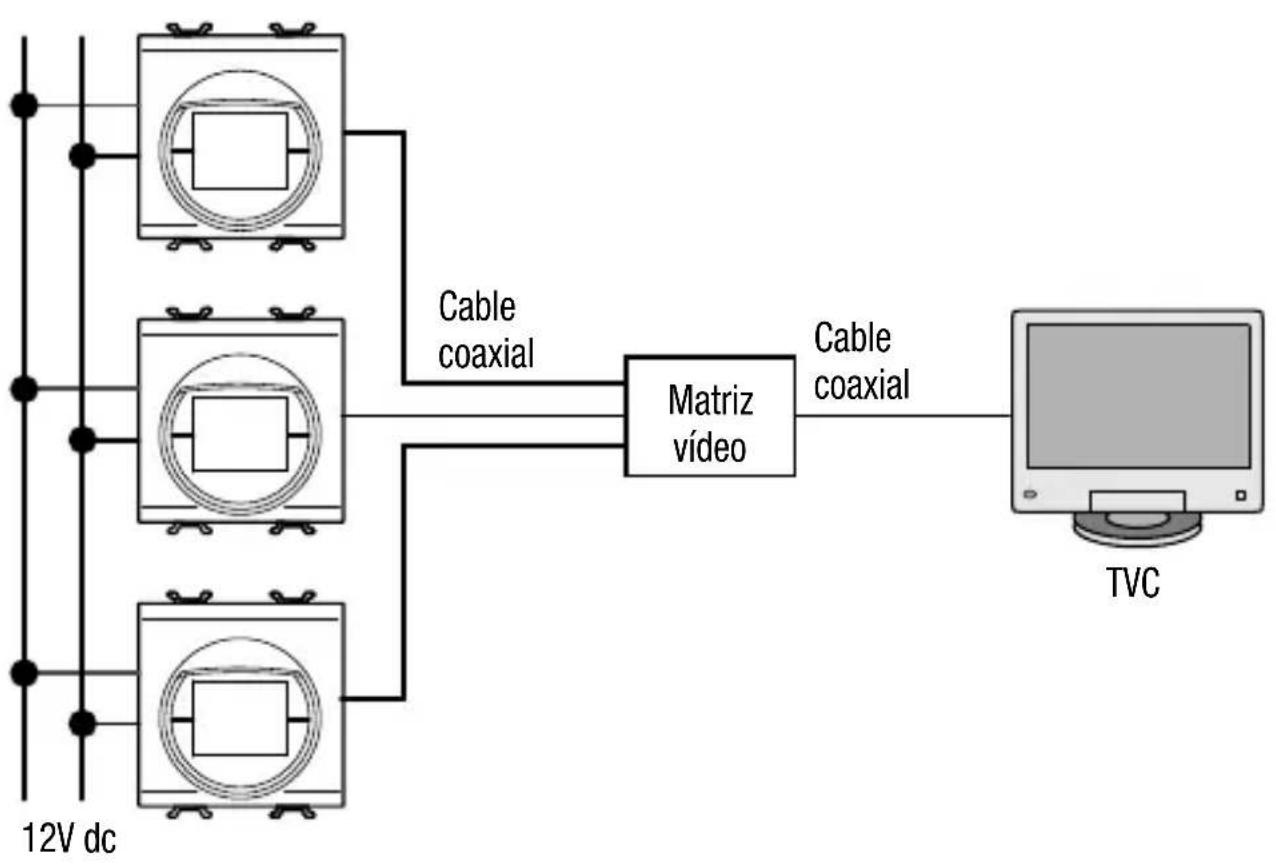

CONEXION MULTIPLE

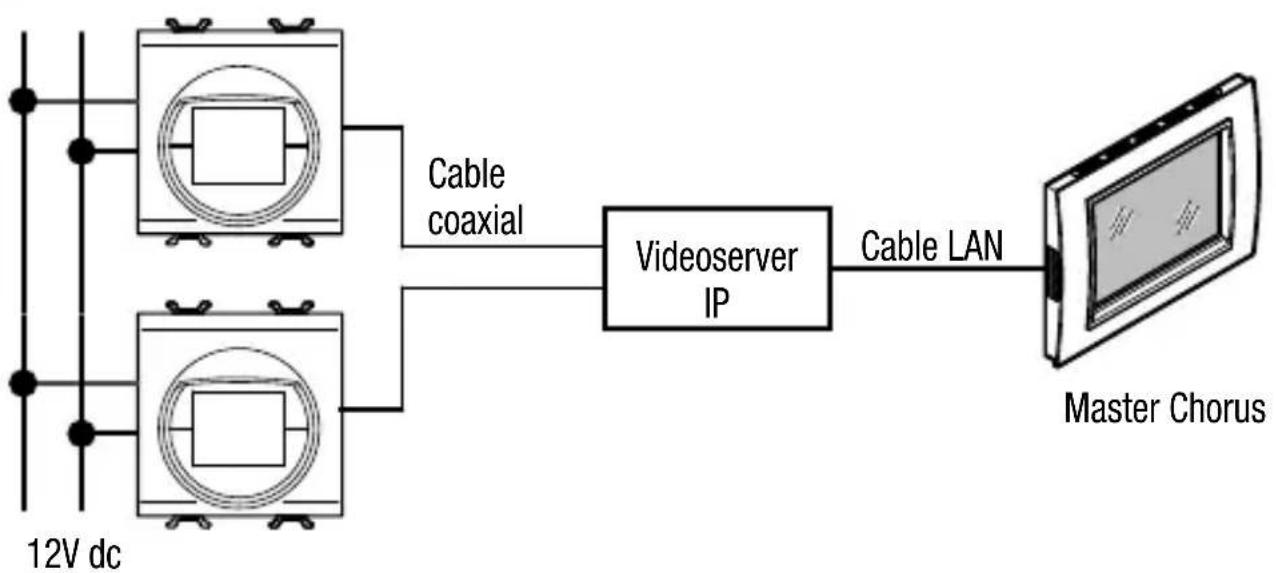

CONEXION AL MASTER CHORUS
Para Obtener detalles sobre las caracteristicas de connexion, consultar el manual和技术 Master Chorus.
CHARACTERISTICAS TECNICAS
Sensor a color de 1/3 pulgadas
Control exposión automática
Longitud focal 4.4mm
Óptica y puesta enAGO fija
Alimentación: 12Vdc ± 10%
Absorción max: 70 mA
Salida video: Estandar PAL, 1Vpp con energia de 75 Ohm
