GW14851 - Thermostat Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chronothermostat RF bidirectionnel mural
Marque	Gewiss
Modèle	GW14851
Dimensions (L x H x P)	120 x 92 x 19 mm
Poids	Environ 150 g (piles incluses)
Alimentation	3 piles alcalines 1,5 V type AAA
Fréquence radio	868 MHz
Portée radio	100 m en champ libre
Température de fonctionnement	-5 °C à +45 °C
Plage de température mesurée	0 °C à +45 °C
Précision de mesure	±0,5 °C à 20 °C
Résolution de programmation horaire	15 minutes
Nombre de niveaux de température programmables	3 (T1, T2, T3) de 5 °C à 40 °C
Fonctions principales	Chauffage et climatisation, modes Auto/Manuel/Hors gel, programmation hebdomadaire, fonctions Party et Holiday, forçage temporaire, autoapprentissage, commande à distance via GSM (option)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation conforme aux normes électriques nationales et à la CEI 60364. Ne pas exposer à l'humidité ou à la poussière excessive.
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur. Les composants internes ne sont pas réparables par l'utilisateur. Contacter le service après-vente Gewiss.
Informations générales	Thermostat d'ambiance connecté à des modules de sortie RF (3A ou 16A) pour piloter chaudière, vanne, climatiseur, etc.

FOIRE AUX QUESTIONS - GW14851 Gewiss

Comment associer le thermostat à un module de sortie ?

Pour associer le chronothermostat à un module de sortie (3A ou 16A), mettez le module en mode apprentissage (voir sa notice), puis appuyez simultanément sur les touches ⏻⊕ et ∧ du thermostat. L’icône RF s’allume brièvement pour confirmer la transmission.

Comment remplacer les piles du thermostat ?

Ouvrez le capot du thermostat. Remplacez les 3 piles alcalines 1,5 V type AAA en respectant la polarité. Refermez le capot. Vous disposez d’environ 2 minutes pour effectuer le changement sans perdre les réglages (sauf l’horloge/calendrier).

Que faire si l’écran affiche le symbole de pile faible ?

Le symbole de pile clignote : les piles sont faibles mais le fonctionnement est encore garanti. Remplacez-les dès que possible. Si le symbole reste fixe, le thermostat désactive automatiquement le chauffage/climatisation pour préserver le reste des fonctions.

Comment régler la température manuellement ?

Appuyez sur la touche Ⓞ jusqu’à afficher MAN. Le set-point clignote pendant 2 secondes. Utilisez les touches ＋ et － pour choisir la température souhaitée (de 5 à 40 °C), puis validez avec Ⓞ ou attendez 5 secondes.

Comment programmer le programme hebdomadaire ?

Appuyez deux fois sur la touche pour entrer en mode programmation (PROG). Sélectionnez le jour avec les touches ⏻⊕, confirmez avec Ⓞ. Utilisez ＋/－ pour choisir le set-point (T1, T2 ou T3) à chaque heure. L’avance se fait par pas de 15 minutes. Copiez le programme sur le jour suivant avec la touche Copie.

Comment utiliser la fonction Party ?

En mode AUTO, appuyez sur la touche Party. L’icône apparaît et le set-point clignote. Réglez la température désirée avec ＋/－, puis les heures (1 à 23) avec ⏻⊕. Validez avec Ⓞ ou attendez 5 secondes. La fonction désactive temporairement le programme.

Comment utiliser la fonction Holiday ?

En mode AUTO, appuyez sur la touche Holiday. L’icône apparaît, réglez la température puis le nombre de jours (1 à 99). Validez. Le thermostat maintient cette température jusqu’à la fin de la période, puis revient au programme hebdomadaire.

Comment réinitialiser le thermostat aux valeurs d’usine ?

Appuyez simultanément sur les touches et Ⓞ pour effectuer un reset complet. Tous les paramètres et programmes personnalisés seront effacés. Le thermostat redémarre en mode chauffage automatique avec les programmes préprogrammés.

Le thermostat ne répond plus aux commandes du système de contrôle à distance, que faire ?

Vérifiez que l’interface GW90822 est correctement associée (voir procédure de liaison). Assurez-vous que la pile du thermostat est suffisante. Le récepteur se synchronise périodiquement avec le système à distance ; un délai maximal de 5 minutes peut survenir avant l’exécution d’une commande.

Quelle est la précision de la mesure de température ?

La sonde NTC offre une précision de ±0,5 °C à 20 °C. La température ambiante mesurée est affichée avec une résolution de 0,1 °C. Le différentiel de réglage (ΔT) peut être ajusté de 0,2 °C à 2 °C pour éviter les cycles courts.

MODE D'EMPLOI GW14851 Gewiss

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

INDEX

MODE D'EMPLOI page

- Description générale 56

- Description des commandes .... 57

- Communication fréquence radio.... 58

- Modalités de fonctionnement 59

- Sélection chauffage / climatisation.... 60

- Programmation paramètres.... 61

- Personnalisation du programme journalier 65

- Forçage temporaire de la température 66

- Fonction Party 67

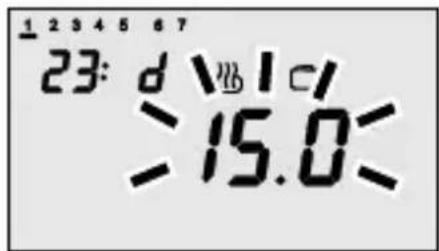

- Fonction Holiday 68

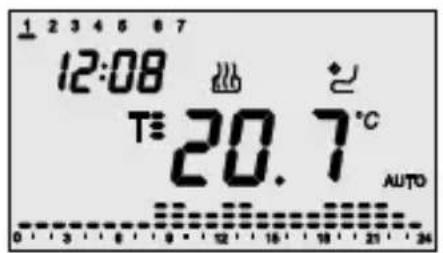

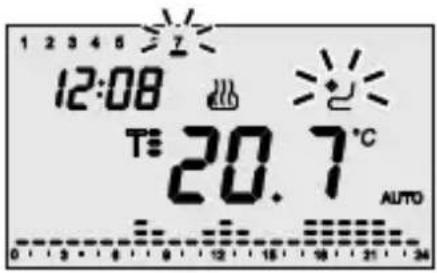

- Copie du programme jour de fête.... 69

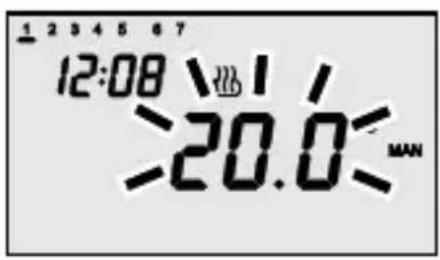

- Fonctionnement manuel .... 70

- Commande à distance.... 70

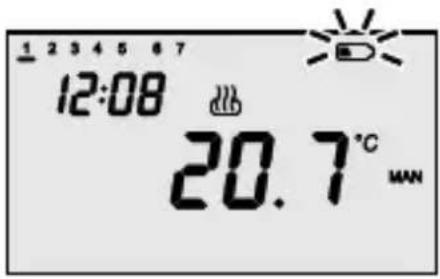

- Signalisation batteries en cours d'épuisement.... 74

- Reset et rétablissement valeurs préprogrammées.... 72

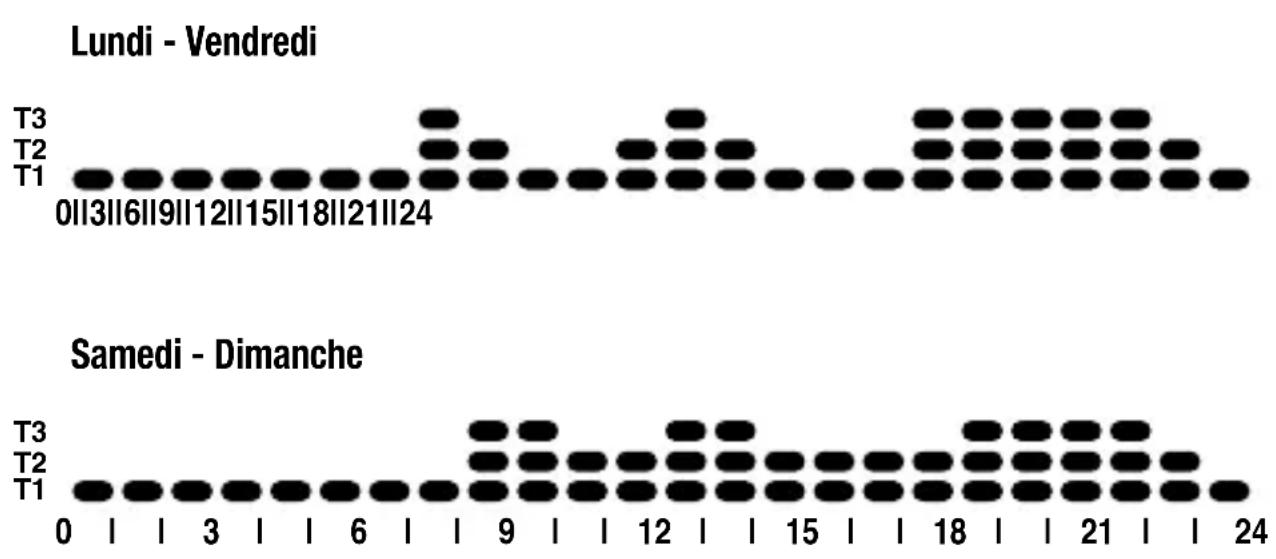

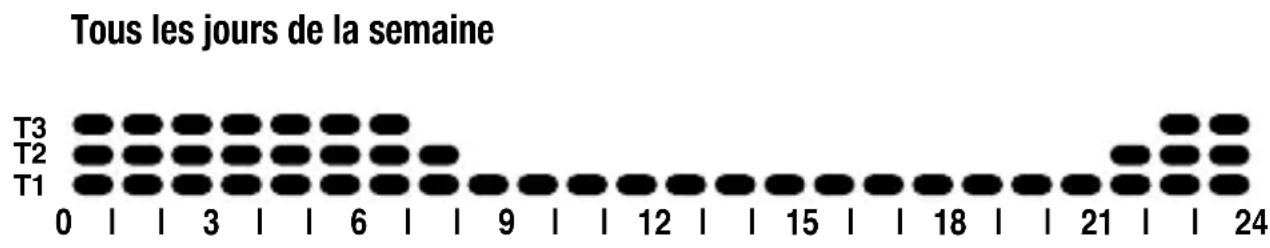

- Programmes préréglés.... 73

- Paramètres préréglés 74

INSTRUCTIONS POUR L'INSTALLATION

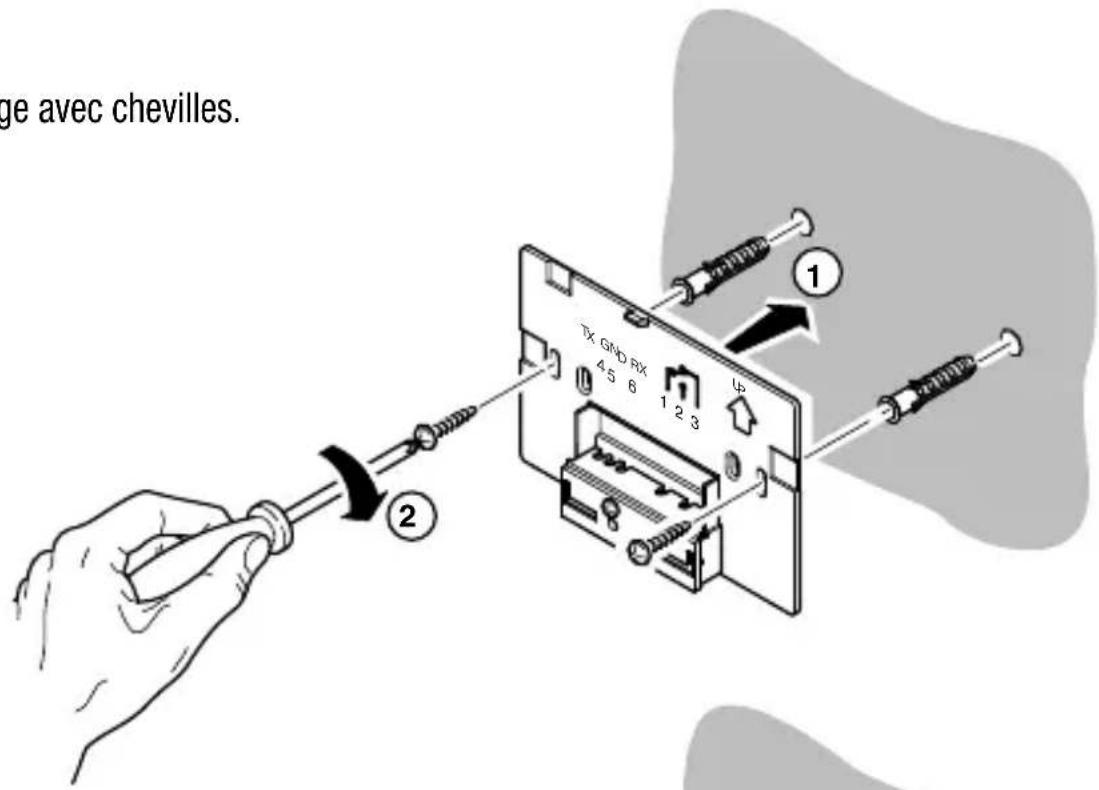

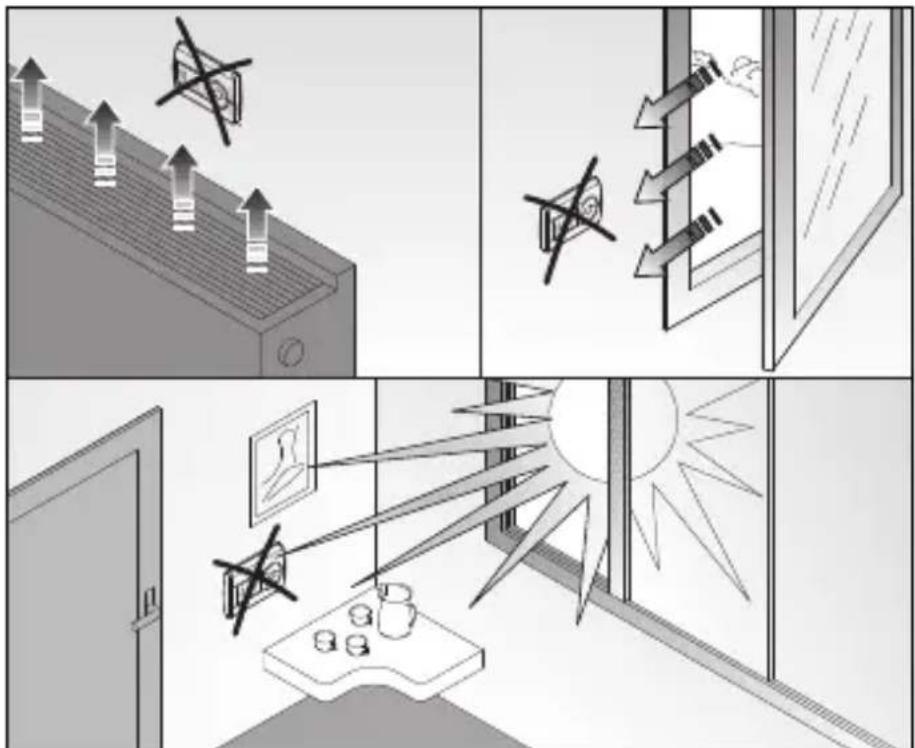

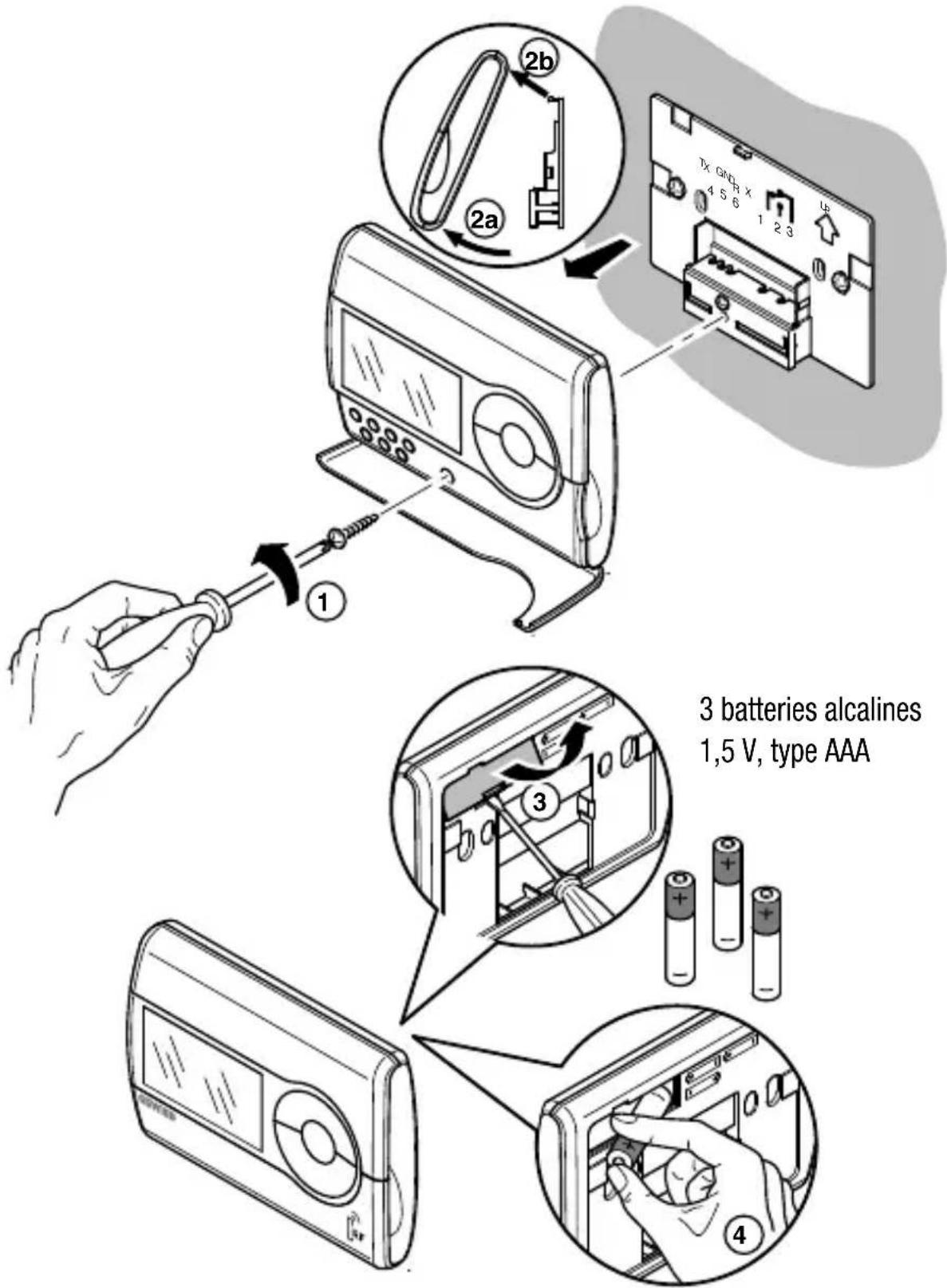

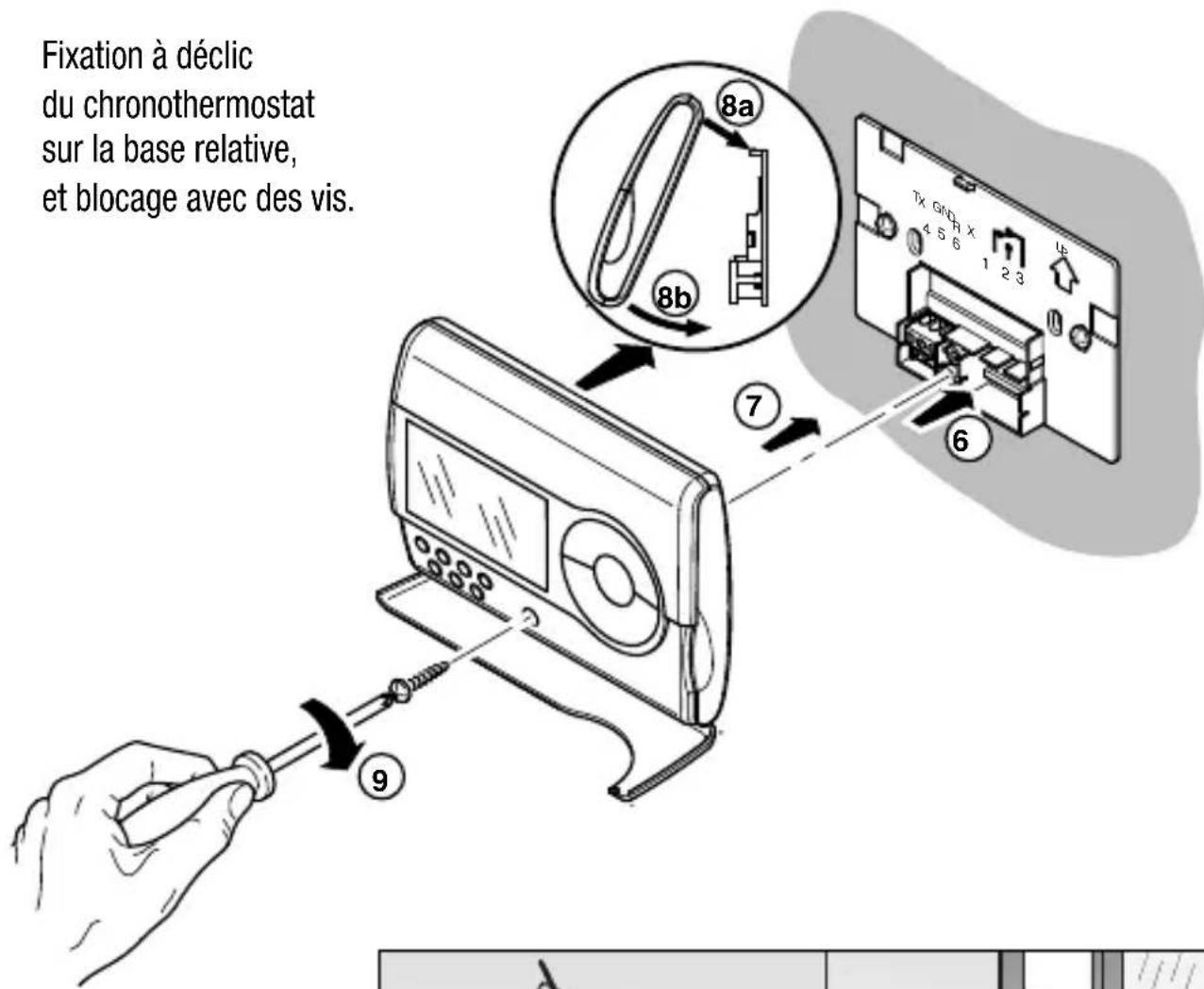

- Montage.... 75

- Remplacement des batteries.... 77

CARACTÉRISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES 78

Description générale

Le chronothermostat RF bidirectionnel gère le contrôle de la température ambiante et la commande des actionneurs de la série CHORUS RF comme:

• modules de sortie 3A,
• modules de sortie 16A.

Grâce à l'activation des modules de sortie accouplés il est possible de commander: haudières, vannes de zone, climatiseurs, fan-coils, etc.

Le chronothermostat est muni d'un afficheur, de 3 poussoirs de commande toujours accessibles, et de 7 poussoirs de commande accessibles quand le volet est ouvert.

21 22 23 24 25 26 27 28 30 29 2:08 20.7°C OFF T F MAN AUTO 1 2 3 4 5 6 7 SET PROC 8 18 17 20 16 15 14 19 13 1 2 3 4 5 6 7 SET PROC 8 18 17 20 16 15 14 19 13 1 2 3 4 5 6 7 SET PROC 8 18 17 20 16 15 14 19 13 ⑦ ⑧ ⑨ ⑤ ⑥ ⑫ ⑪ ⑩ ① ② ③ ④ ⑤ ⑥ ⑦

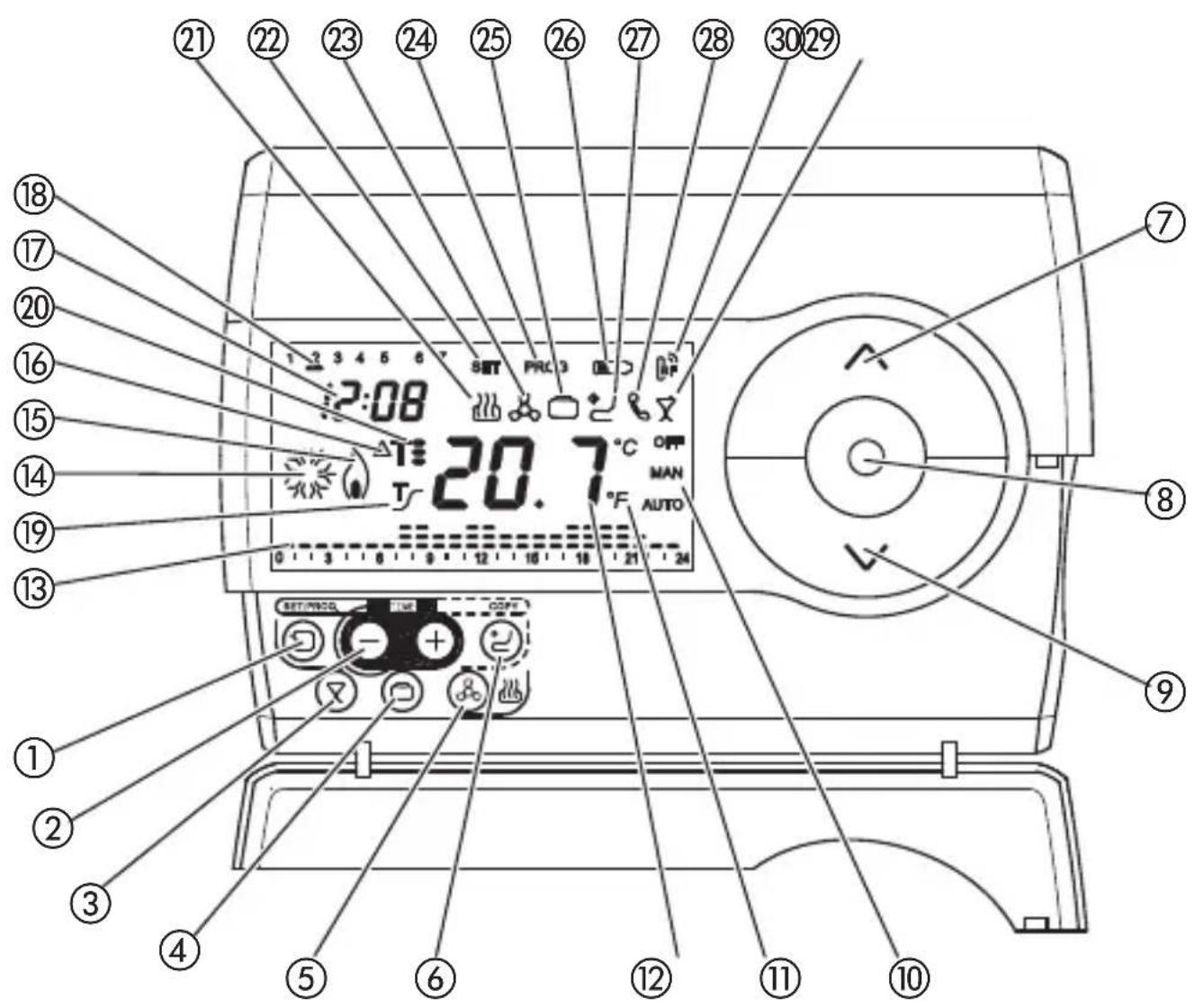

Description des commandes

TOUCHES DE COMMANDE	Symbole
1Programmation / réglage
2Réglage du temps
3Party
4Holiday
5Sélection chauffage / climatisation
6Copie
7Réglage température (+) / Sélection paramètres
8Sélection modalité fonctionnement / confirmation
9Réglage température (-) / Sélection paramètres

INDICATIONS SUR L'AFFICHEUR

10Modalité de fonctionnement AUTO-MAN-OFF
11Unité de mesure température °C / °F
12Température ambiante mesurée
13Profil du programme journalier
14Activation climatisation
15Activation chauffage
16Différentiel thermique	ΔT
17Horloge
18Jour de la semaine
19Activation fonction autoapprentissage
20Set-point de la température	T. T= T=
21Fonctionnement en chauffage
22État programmation paramètres SET
23Fonctionnement climatisation
24État programmation PROG
25Fonction Holiday
26Batteries épuisées

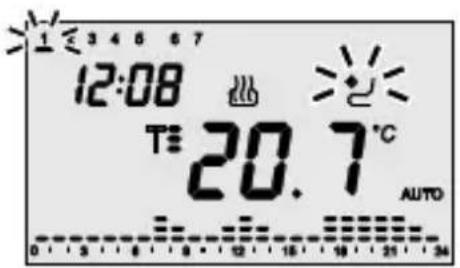

27Fonction copie du programme jour de fête
28Signalisation réception commande du système de contrôle à distance GSM
29Fonction Party
30Transmission de commande radio

Communication radio fréquence

CONFIGURATION

Pour réaliser l'association avec un module de sortie il est nécessaire d'appuyer sur les touches ⏻⊕ et ∧, en même temps, après avoir mis le module de sortie en apprentissage de configuration (voir la feuille d'instructions spécifique).

L'afficheur signale que la transmission de la commande a été réalisée en allumant temporairement le symbol de transmission RF.

Pour réaliser l'association avec l'interface GW90822, il est nécessaire de procéder avec 2 différentes opérations d' « émission » et de « réception ».

1) Emission : il faut appuyer simultanément sur les touches et, après avoir mis
l'interface en apprentissage de configuration, et le sélecteur rotatif frontal sur la position 0 (voir la feuille d'instructions spécifique).
L'afficheur signale que l'émission de la commande a été effectuée en allumant temporairement le symbole émission RF.

2) Réception : il faut appuyer simultanément sur les touches et après avoir mis l'interface en apprentissage de configuration, et le sélecteur rotatif frontal sur la position 0 (voir la feuille d'instructions spécifique). Sur l'afficheur apparaîtra LEA. Quand on appuiera sur le poussoir frontal de l'interface, le symbole émission RF. A la réception de la commande venant de l'interface, le chronothermostat se remet dans l'état précédent la création du link.

FONCTIONNEMENT

Le chronothermostat travaille en accouplement avec un module de sortie 3A ou 16A en mode de fonctionnement BISTABLE, en envoyant les commandes d'allumage/extinction en fonction du mode de réglage de la température et du type de fonctionnement sélectionné (chauffage ou climatisation).

Le chronothermostat retransmet la commande à l'actionneur accouplé périodiquement, toutes les 5 minutes. Si l'actionneur ne reçoit pas le message 4 fois de suite, il commande l'ouverture du relais (OFF), et signale l'anomalie en faisant clignoter la led verte.

Le chronothermostat est équipé d'un émetteur-récepteur qui est en mesure d'émettre et de recevoir des commandes RF provenant du système de contrôle à distance GSM Gewiss (GW 90 821) muni de l'interface RF prévue pour système de contrôle à distance (GW 90822). Dans cette configuration il est possible d'effectuer des actions de commande et de contrôle à distance du climat.

Communication radio fréquence

SIGNALISATIONS

Transmission d'une commande

La transmission d'une commande RF (ON/OFF) est signalée sur l'afficheur en allumant le symbole 📄

Modalité de fonctionnement

Le chronothermostat prévoit 3 modes de fonctionnement différents:

• AUTOMATIQUE
• MANUEL
• OFF/ANTIGEL

Pour commuter d'un mode à un autre on utilise la touche

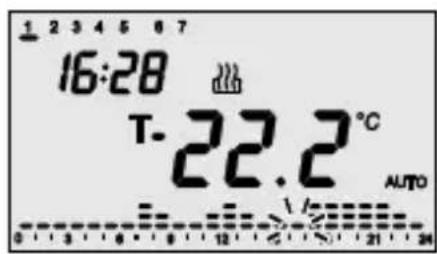

1 2 3 4 5 6 7 16:28 T-22.2 °C AUTO 0 3 6 8 12 19 24

Dans le fonctionnement automatique, le cronothermosta utilise un programme qui peut être différencié pour chaque jour de la semaine. Sur l'afficheur apparaissent le message AUTO, la température ambiante mesurée, et le symbole du set-point relatif au quart d'heure courant. Dans le profil horaire, la petite colonne relative à l'heure courante clignote, et le set-point actif est représenté.

1 2 3 4 5 6 7 16:28 22.2 °C MAN

Le fonctionnement antigel n'est actif qu'en mode chauffage. Dans ce cas, le chronothermostat utilise le set-point de température antigel programmé.

Sur l'afficheur apparaissent le message OFF et la température ambiante mesurée.

Modalité de fonctionnement

Pendant le fonctionnement, l'activation du chauffage ou de la climatisation est signalée de la façon suivante:

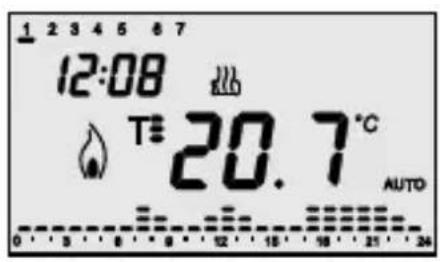

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 5 8 9 12 15 18 21 24

Chauffage

Le symbole indique l'allumage du chauffage.

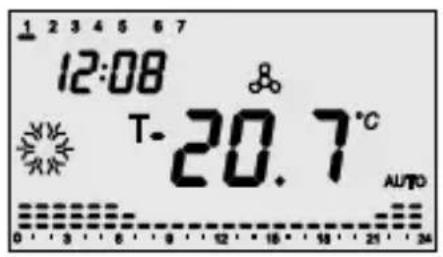

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 6 9 12 16 19 21 24

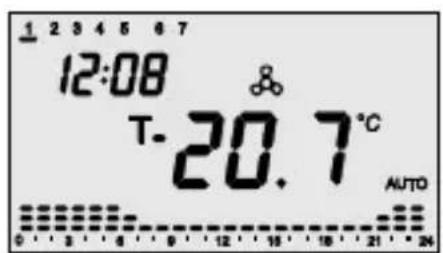

Climatisation

Le symbole indique l'allumage de la climatisation.

Sélection chauffage/climatisation

En appuyant sur la touche on peut commuter le type de fonctionnement de chauffage à climatisation, et viceversa.

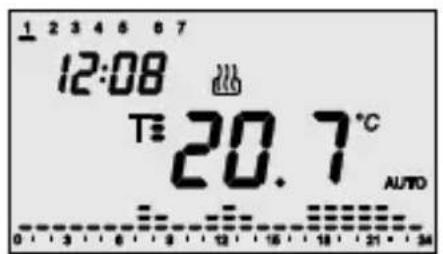

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 8 9 12 15 18 21 24

Chauffage

Le symbole identifie le chauffage.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 4 9 12 15 18 21 24

Climatisation

Le symbole identifie la climatisation.

Programmation paramètres

Pour exécuter la programmation des paramètres, appuyer une fois sur la touche

Sur l'afficheur apparaissent le symbole SET et l'horloge, tandis que la barre du jour de la semaine commence à clignoter.

Il est alors possible de modifier, en séquence :

• jour de la semaine,
• heures,
• minutes,
• unité de mesure température,
• set-point T1,
• set-point T2,
• set-point T3,

- valeur température antigel, protection contre les hautes températures.

Températures utilisées dans le programme de chauffage ou de climatisation, différenciées par type de fonctionnement.

- activation autoapprentissage,

- valeur différential de réglage.

En alternative, on peut faire défiler la séquence en appuyant sur la touche , jusqu'à ce qu'on arrive à sélectionner le paramètre que l'on désire modifier. On confirme la valeur de chaque paramètre en appuyant sur la touche Pour sortir de la phase de programmation, soit on appuie à nouveau sur la touche soit la sortie se fait automatiquement après 30 secondes.

1≤3 4 6 8 7 SET 09:50 66

Programmation jour de la semaine

Quand la barre du jour de la semaine clignote, sélectionner le jour courant avec les touches ⏻⊕

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

Programmation paramètres

1 3/4 6 8 7 >09≤0

Programmation de l'heure

Quand les chiffres de l'heure clignotent, programmer l'heure avec les touches ⊖⊕

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

1 2 3 4 5 6 0 ≧ 50 < 800

Quand les chiffres des minutes clignotent, programmer les minutes avec les touches ⏻⊕

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

SET C

Programmation unité de mesure température

Quand le symbole °C ou °F commence à clignoter, il faut sélectionner l'unité de mesure, avec les touches. Pour confirmer la valeur programmée, appuyer sur la touche avant 30 secondes.

Programmation paramètres

Quand le symbole apparaît, la valeur de température commence à clignoter. Régler la valeur de T1 avec les touches .

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

T=20.7

Quand le symbole apparaît, la valeur de température commence à clignoter. Régler la valeur de T2 avec les touches .

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

BAR T5 22.0

Programmation du Set-point T3

Quand le symbole, apparaît, la valeur de température commence à clignoter. Régler la valeur de T3 avec les touches

Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

1~05.0

Programmation valeur température antigel

Quand le symbole apparaît, la valeur de température commence à clignoter. Régler la valeur de température antigel avec les touches

Pour confirmer la valeur programmée, appuyer sur la touche avant 30 secondes.

Programmation paramètres

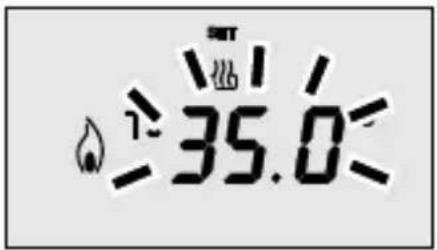

35.0℃

Programmation de la valeur haute température

Quand le symbole apparaît, la valeur de température commence à clignoter. Régler la valeur de température antigel avec les touches .

Pour confirmer la valeur programmée, appuyer sur la touche avant 30 secondes.

Entre les valeurs de set-point existent les liens suivants :

Quand le symbole, apparaît, activer (ON) ou désactiver (OFF) la fonction, avec les touches. Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

L'autoapprentissage permet d'optimiser l'avance (max. 2 heures) sur l'activation du chauffage.

Le chronothermostat gère automatiquement l'avance, de façon à garantir la température programmée au début de chaque période du profil programmé. En chauffage cette fonction ne s'active qu'en mode de fonctionnement automatique.

01.3

Programmation différentiel de réglage

Quand le symbole apparaît, programmer la valeur du différentiel de réglage, avec les touches. Pour confirmer la valeur programmée, appuyer sur la touche dans 30 secondes.

Le différentiel de réglage est l'écart entre le set-point programmé et la température d'activation effective. Sauf certaines situations particulières, nous vous conseillons de maintenir la valeur préprogrammée.

Personnalisation du programme journalier

Pour exécuter la personnalisation du programme journalier préprogrammé, ou pour faire une modification, appuyer deux fois sur la touche 📊

1 ≤ 3 4 5 6 7 PROG °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Sur l'afficheur apparaît le symbole PROG, et la barre du premier jour de la semaine commence à clignoter.

Sélectionner le jour désiré, avec les touches ⏻⊕ Pour confirmer la sélection, appuyer sur la touche Ⓞ avant 30 secondes.

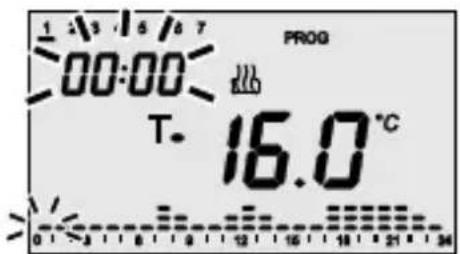

00:00 Tz 18.0°C

Après la confirmation du jour, l'afficheur visualise le profil courant relatif au jour choisi. L'horaire commence à clignoter. Sélectionner le set-point de température que l'on désire programmer à partir de l'heure 00:00, en utilisant les touches .^^

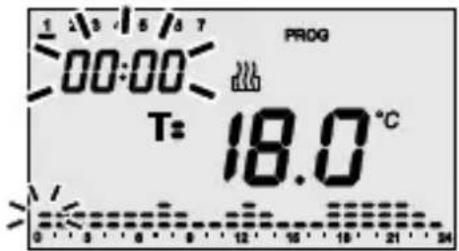

1:3:5:7 PROG 00:00 T. 16.0°C 0 3 8 12 16 21 24

Sur l'afficheur apparaissent le symbole T-ouT=T et la valeur qui correspondent au set-point sélectionné. Ce set-point reste appliqué au profil horaire jusqu'à la première variation présente dans le programme courant.

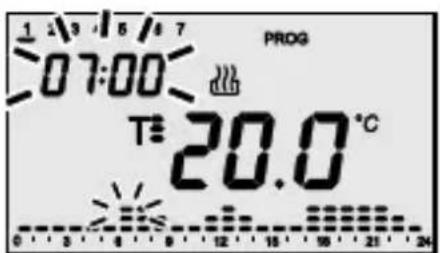

1 2 3 4 5 6 7 07:00 PROG T=20.0 °C 0 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Avec les touches ⏻⊕ augmenter l'heure jusqu'au moment où l'on désire modifier le profil proposé ; pendant cette augmentation, sur le profil horaire la petite colonne relative à l'horaire sélectionné clignote. Avec les touches , sélectionner à nouveau le set-point, qui sera appliqué jusqu'à la variation suivante présente dans le programme.

Personnalisation du programme journalier

L'horaire diminue/augmente avec des pas de 15 minutes à chaque pression des touches ⏻⊕, il est donc possible de définir jusqu'à 4 périodes de programmation pour chaque heure.

Procéder de façon analogue à tout ce qui est indiqué ci-dessus, jusqu'à ce que le profil soit achevé.

Copie du programme

Si l'on désire copier le programme sur le jour suivant, confirmer la programmation exécutée en appuyant sur la touche dans les 30 secondes qui suivent.

Pour confirmer la programmation sans la copier, appuyer sur la touche dans les 30 secondes qui suivent ; on passe automatiquement à la programmation du jour suivant. Quand on a terminé la programmation de toute la semaine, appuyer sur la touche pour revenir au fonctionnement normal. Pour activer le programme, sélectionner le mode de fonctionnement AUTO en appuyant sur la touche jusqu'à ce que le symbole AUTO apparaisse sur l'afficheur.

Forçage temporaire de la temperature

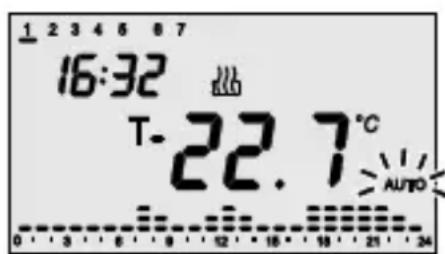

En mode de fonctionnement AUTO il est possible de forcer temporairement le set-point de température activé, en utilisant les touches pour programmer la valeur désirée. Pour confirmer la valeur, appuyer sur la touche ou attendre 5 secondes.

1 2 3 4 5 6 7 16:32 T-22.7°C >AUTO

L'activation du forçage est signalée sur l'afficheur par le clignotement du symbole AUTO.

Le forçage reste actif jusqu'à la première variation du profil présent dans le programme.

Fonction party

Dans le mode AUTO, la fonction Party permet d'exclure temporairement le programme programmé en insérant à la main un set-point de température différent, pour une période allant de 1 à 23 heures. On peut utiliser cette fonction, par exemple, pour prolonger la période de confort pendant un dîner, une fête, etc.

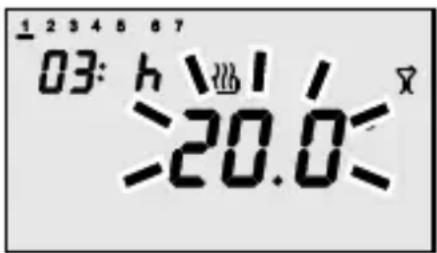

1 2 3 4 5 6 7 03: h \u00b1 / x >20.0

Pour activer la fonction appuyer sur la touche sur l'afficheur le symbole apparaît, et la valeur du set-point actif à ce moment clignote.

Avec les touches programmer la nouvelle valeur du set-point de température.

Avec les touche programmer le nombre d'heures d'activation, lequel s'affiche sur le display.

Appuyer sur la touche ,ou attendre 5 secondes, pour confirmer la programmation exécutée.

Quand la fonction est active il est encore possible de modifier la valeur du set-point et la période d'activation, de la même manière que décrit ci-dessus.

La fonction peut aussi être activée quand le chronothermostat est en mode manuel (MAN).

La fonction party reste active jusqu'à ce que la période programmée termine.

Pendant le fonctionnement le comptage des heures diminue.

Pour désactiver la fonction avant le moment prévu, appuyer sur la touche ; quand on désactive la fonction le chronothermostat revient au mode de fonctionnement de départ.

Fonction holiday

Dans le mode AUTO, la fonction Holiday permet d'exclure temporairement le programme hebdomadaire programmé, en insérant manuellement un set-point de température différent, pour une période allant de 1 à 99 jours.

On peut utiliser cette fonction, par exemple, pour programmer une période d'économie pendant les vacances et la réactivation du programme le jour de la rentrée.

1 2 3 4 5 6 7 23: d \nb 1 c/ -15.0

Pour activer la fonction appuyer sur la touche, sur l'afficheur le symbole apparaît, et la valeur du set-point actif à ce moment clignote.

Avec les touche programmer la nouvelle valeur du set-point de température.

Avec les touches programmer le nombre de jours d'activation, lequel s'affiche sur le display.

Appuyer sur la touche ,ou attendre 5 secondes, pour confirmer la programmation exécutée.

Quand la fonction est active il est encore possible de modifier la valeur du set-point et la période d'activation, de la même manière que décrit ci-dessus.

La fonction peut aussi être activée quand le chronothermostat est en mode manuel (MAN). La fonction holiday reste active jusqu'à ce que la période programmée termine.

Pendant le fonctionnement le comptage des jours diminue.

Pour désactiver la fonction avant le moment prévu, appuyer sur la touche ; quand on désactive la fonction le chronothermostat revient au mode de fonctionnement de départ.

Copie du programme jour de fête

Dans le mode AUTO il est possible de copier le profil du jour de fête sur n'importe quel jour de la semaine.

Cette fonction est particulièrement utile quand on désire un régime de confort temporaire, par exemple pour un jour de fête à l'intérieur de la semaine.

1 2 3 4 5 ≥7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Pour activer la fonction appuyer sur la touche , sur l'afficheur le symbole et la barre du jour de fête clignotent. Avec les touches sélectionner le jour de la semaine sur lequel on veut copier le profil du jour de fête ; pour confirmer la programmation exécutée appuyer sur la touche , ou attendre 30 secondes.

1≤3 4 6 6 7 12:08 T=20.7°C AUTO 0 3 6 8 12 15 18 21 24

Quand la fonction est activée, appuyer sur la touche pour afficher le jour sur lequel on a copié le profil du jour de fête : sur l'afficheur la barre correspondante clignote. Si l'on désire désactiver la fonction, appuyer à nouveau sur la touche si l'on désire modifier le jour de la semaine, utiliser les touches et appuyer sur la touche, ou bien attendre 30 secondes pour confirmer la nouvelle programmation.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Quand le jour sélectionné pour la copie du jour de fête est en cours, le symbole reste allumé fixe. La validité de la copie du jour de fête est temporaire, à minuit du jour sélectionné on retourne au profil hebdomadaire rogrammé.

Fonctionnement manuel

1 2 3 4 5 6 7 12:08 \ 1 / >20.0 < MAX

Pour activer le mode de fonctionnement manuel, appuyer sur la touche Ⓞ, jusqu'à ce que le display affiche le message MAN. Le set point de la température apparaît pendant environ deux secondes.

Avec les touches programmer la valeur de set-point désirée ; appuyer sur la touche , ou attendre 5 secondes pour confirmer la programmation.

Commande à distance

Le chronothermostat communique avec le système de contrôle à distance GSM GW 90 821, par l'interface GW 90 822.

Ainsi il est possible, avec les commandes SMS:

• de programmer le type de fonctionnement (climatisation/chauffage)
• de programmer la modalité de fonctionnement (manuel/automatique/off)
• de programmer le set point de fonctionnement (seulement modalité MAN)
• de demander l'état actuel

À chaque SMS de commande envoyé au dispositif correspond un SMS de confirmation (avec texte prédéfini non configurable); le message de demande de l'état actuel prévoit une réponse qui comprend les informations suivantes :

• type de fonctionnement actuel (chauffage / climatisation)
• modalité de fonctionnement actuelle (off/auto/man)
• température de set point programmée à l'heure actuelle
• température ambiante mesurée

- dernière commande envoyée à l'actionneur de commande de la thermorégulation

En cas de batteries déchargées, en queue de chaque message sera envoyée la signalisation de batteries déchargées. Pour optimiser la durée des batteries, le récepteur n'est pas activé de manière permanente, mais il se synchronise périodiquement avec le système de contrôle à distance. Par conséquent les commandes provenant du système à distance sont envoyées au chronothermostat avec un temps de retard dû à la période de synchronisation ; ce retard a une durée maximale de 5 minutes.

Chaque fois que le système de contrôle à distance modifie le type ou la modalité de fonctionnement, sur l'afficheur apparaît le symbole.

Signalisation batteries en cours d'épuisement

1 2 3 4 5 6 7 12:08 20.7°C MKN

Quand les batteries sont en phase d'épuisement, le symbole commence à clignoter sur l'afficheur. De toute façon le fonctionnement du chronothermostat est garanti. Dans ce cas il est nécessaire de procéder à remplacer les batteries le plus tôt possible.

Le fonctionnement du chronothermostat n'est plus garanti quand le symbole est allumé fixe. Dans ce cas, la dernière opération qui est garantie est la désactivation automatique du chauffage/climatisation.

Le temps utile pour remplacer les batteries est environ 2 minutes, après cela seule la programmation de l'horloge/calendrier sera perdue : toutes les autres programmations sont maintenues dans la mémoire non volatile.

Reset et rétablissement des valeurs préprogrammées

Si on appuie en même temps sur les touches , 📋 on effectue le reset complet du chronothermostat.

Attention : tous les paramètres programmés et les programmes personnalisés seront annulés.

Au réallumage, le chronothermostat utilise les paramètres et les programmes préprogrammés en usine. Le chronothermostat se met donc en chauffage, en mode AUTO. Les fonctions Party et Holiday ne sont pas actives.

Programmes préprogrammés

Le chronothermostat dispose de 2 programmes préréglés, un pour le chauffage et un pour la climatisation.

PROGRAMME CHAUFFAGE

PROGRAMME CLIMATISATION

Ces programmes préréglés peuvent être modifiés et personnalisés, suivant les exigences propres. Pour exécuter les modifications, suivre les indications contenues au paragraphe « Personnalisation du programme journalier ».

Programmes préprogrammés

Jour de la semaine 1: lundi

Heure 00:00

Set-point température chauffage T1 16 °C

T2 18 °C

T3 20 °C

Tantigel 5 °C

T protection contre les hautes températures 35 °C

Set-point température climatisation T1 24 °C

T2 26 °C

T3 28 °C

Autoapprentissage Fonction désactivée (OFF)

Différential de réglage Chauffage 0.2 °C

Climatisation 0.5 °C

Unité de mesure température °C

Montage

ATTENTION

• Avant l'installation, vérifier que les modules de sortie associés reçoivent correctement les commandes.
• Pendant la phase d'installation respecter le sens de montage ( ↑ indiqué sur la base de support.

Montage avec chevilles.

ge avec chevilles. TX GND RX 4 5 6 1 2 3 UP ① ②

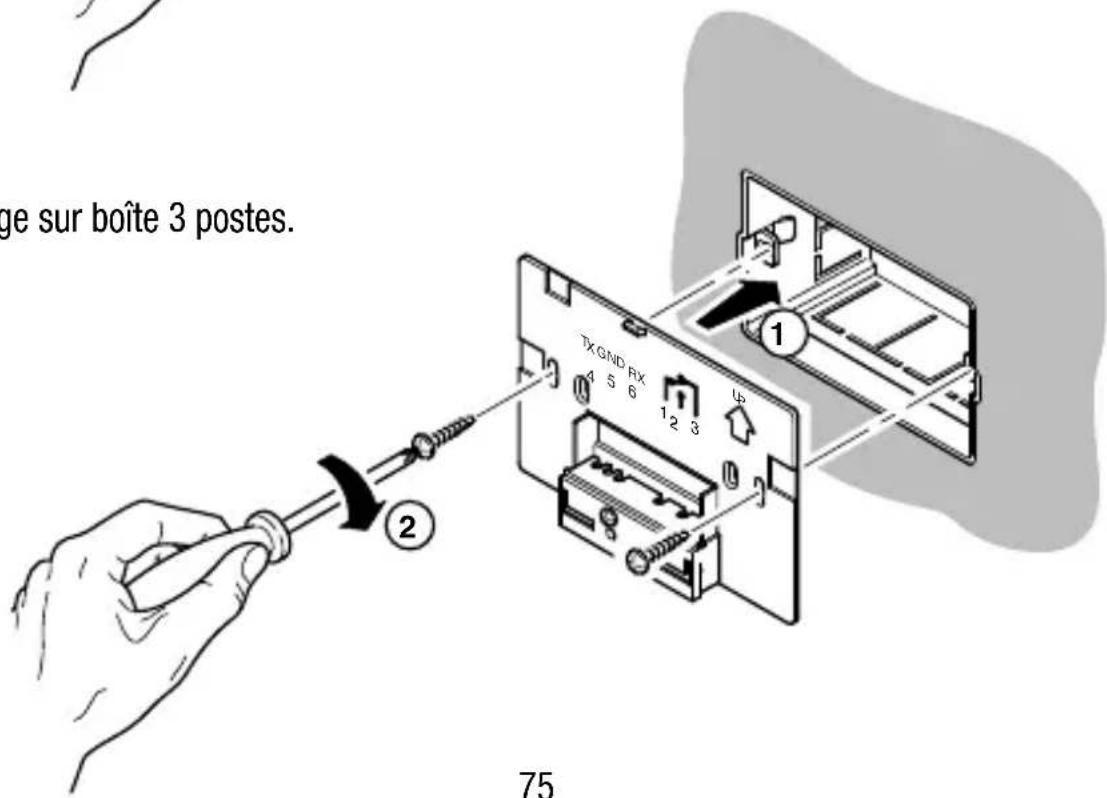

Montage sur boîte 3 postes.

ge sur boîte 3 postes. 75

INSTRUCTIONS POUR L'INSTALLATION

Montage

Fixation à déclic du chronothermostat sur la base relative, et blocage avec des vis.

Pour que l'on puisse relever correctement la température du milieu à contrôler, il est important de ne pas installer le chronothermostat dans des niches, derrière des portes, à côté des fenêtres ou des sources de chaleur.

Remplacement des batteries

2b 2a Tx GND X 4 S 6 1 2 3 Up 3 batteries alcalines 1,5 V, type AAA

Ne pas jeter les batteries déchargées dans la nature

CARACTÉRISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES

Type de fonctinement : chauffage et climatisation

Modalités de fonctionnement : automatique, manuel et antigel

Température de fonctionnement : -5° ÷ +45°C

Température mesurée : 0 ÷ +45°C

Sonde de température : NTC, 100KΩ à 25°C

Précision de la mesure : ±0,5°C à 20°C

Programmes préprogrammés : n. 2 programmes hebdomadaires

(chauffage et climatisation)

Résolution programmation horaire : 15 minutes

N. max. changements température : 4 par heure

Niveaux de température : 3 différents niveaux (T1-T2-T3) programmables

de 5 à 40°C différenciés,

pour la climatisation et le chauffage

Résolution du set-point de la température : 0,1°C

Température antigel : réglable de 2 à 7°C

Températures de protection hautes températures réglable de 30 à 40°C

Température manuelle : réglable de 5 à 40°C

Différentiel de réglage : réglable de 0,2 à 2°C

Fonction Party : temporisée de 1 à 23 heures

Fonction Holiday : temporisée de 1 à 99 jours

Forçage temporaire de la température : programmable

Autoapprentissage gradient de température : réglable, avec une avance max. de 2 heures

Unité de mesure : °C ou °F

Intervalle entre deux mesures successives : 1 minute

Commande à distance : avec système de contrôle à distance GW 90821

en association avec l'interface GW 90822

(non compris)

Signalisation de batteries épuisées : avec symbole sur l'afficheur

Fréquence radio : 868 MHz

Portée radio : 100 m à champ libre

Alimentation : 3 batteries alcalines 1,5 V, type AAA

Réserve de charge : 2 minutes pour le remplacement des batteries

Dimensions max. (B x L x H) : 120x92x19mm

ESPAÑOL

Cronotermostato RF bidireccional de pared programa diario-semanal

Système de commande et de contrôle à fréquence radioélectrique

Tableau de commande RF

Caja de pulsadores RF

Druckknopftafel RF

Module RF pour les entrées conventionnelles

Détecteur de mouvement avec interrupteur crépusculaire RF

Module de sortie RF pour la commande moteur
