Tipo di prodotto	Cronotermostato RF bidirezionale a parete
Marca	Gewiss
Modello	GW14851
Dimensioni (L x A x P)	120 x 92 x 19 mm
Peso	Circa 150 g (pile incluse)
Alimentazione	3 pile alcaline 1,5 V tipo AAA
Frequenza radio	868 MHz
Portata radio	100 m in campo libero
Temperatura di funzionamento	-5 °C a +45 °C
Intervallo di temperatura misurata	0 °C a +45 °C
Precisione di misura	±0,5 °C a 20 °C
Risoluzione di programmazione oraria	15 minuti
Numero di livelli di temperatura programmabili	3 (T1, T2, T3) da 5 °C a 40 °C
Funzioni principali	Riscaldamento e climatizzazione, modalità Auto/Manuale/Antigelo, programmazione settimanale, funzioni Party e Holiday, forzatura temporanea, autoapprendimento, comando a distanza via GSM (opzione)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Installazione conforme alle norme elettriche nazionali e alla IEC 60364. Non esporre a umidità o polvere eccessiva.
Ricambi e riparabilità	Pile sostituibili dall'utente. I componenti interni non sono riparabili dall'utente. Contattare il servizio post-vendita Gewiss.
Informazioni generali	Termostato ambiente collegato a moduli di uscita RF (3A o 16A) per controllare caldaia, valvola, condizionatore, ecc.

Domande frequenti - GW14851 Gewiss

Come associare il termostato a un modulo di uscita?

Per associare il cronotermostato a un modulo di uscita (3A o 16A), mettere il modulo in modalità apprendimento (vedi il suo manuale), quindi premere contemporaneamente i tasti ⏻⊕ e ∧ del termostato. L'icona RF si accende brevemente per confermare la trasmissione.

Come sostituire le pile del termostato?

Aprire il coperchio del termostato. Sostituire le 3 pile alcaline 1,5 V tipo AAA rispettando la polarità. Richiudere il coperchio. Si dispone di circa 2 minuti per effettuare la sostituzione senza perdere le impostazioni (tranne orologio/calendario).

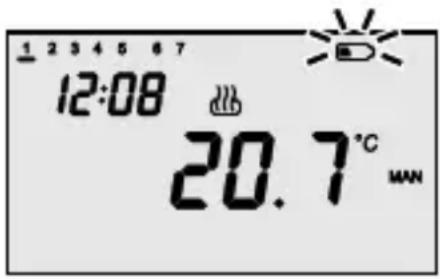

Cosa fare se lo schermo mostra il simbolo di pila scarica?

Il simbolo della pila lampeggia: le pile sono deboli ma il funzionamento è ancora garantito. Sostituirle appena possibile. Se il simbolo rimane fisso, il termostato disabilita automaticamente il riscaldamento/climatizzazione per preservare le altre funzioni.

Come regolare la temperatura manualmente?

Premere il tasto Ⓞ fino a visualizzare MAN. Il set-point lampeggia per 2 secondi. Utilizzare i tasti ＋ e － per scegliere la temperatura desiderata (da 5 a 40 °C), quindi confermare con Ⓞ o attendere 5 secondi.

Come programmare il programma settimanale?

Premere due volte il tasto per entrare in modalità programmazione (PROG). Selezionare il giorno con i tasti ⏻⊕, confermare con Ⓞ. Usare ＋/－ per scegliere il set-point (T1, T2 o T3) a ogni ora. L'avanzamento avviene a passi di 15 minuti. Copiare il programma sul giorno successivo con il tasto Copia.

Come utilizzare la funzione Party?

In modalità AUTO, premere il tasto Party. L'icona appare e il set-point lampeggia. Impostare la temperatura desiderata con ＋/－, poi le ore (da 1 a 23) con ⏻⊕. Confermare con Ⓞ o attendere 5 secondi. La funzione disattiva temporaneamente il programma.

Come utilizzare la funzione Holiday?

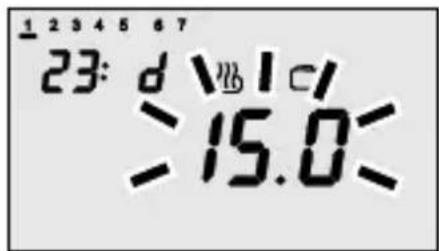

In modalità AUTO, premere il tasto Holiday. L'icona appare, regolare la temperatura e poi il numero di giorni (da 1 a 99). Confermare. Il termostato mantiene questa temperatura fino alla fine del periodo, poi torna al programma settimanale.

Come ripristinare il termostato ai valori di fabbrica?

Premere contemporaneamente i tasti e Ⓞ per effettuare un reset completo. Tutti i parametri e i programmi personalizzati verranno cancellati. Il termostato riavvia in modalità riscaldamento automatico con i programmi preimpostati.

Il termostato non risponde più ai comandi del sistema di controllo a distanza, cosa fare?

Verificare che l'interfaccia GW90822 sia correttamente associata (vedere procedura di associazione). Assicurarsi che la pila del termostato sia sufficiente. Il ricevitore si sincronizza periodicamente con il sistema a distanza; può verificarsi un ritardo massimo di 5 minuti prima dell'esecuzione di un comando.

Qual è la precisione della misurazione della temperatura?

La sonda NTC offre una precisione di ±0,5 °C a 20 °C. La temperatura ambiente misurata viene visualizzata con una risoluzione di 0,1 °C. Il differenziale di regolazione (ΔT) può essere regolato da 0,2 °C a 2 °C per evitare cicli brevi.

MANUALE UTENTE GW14851 Gewiss

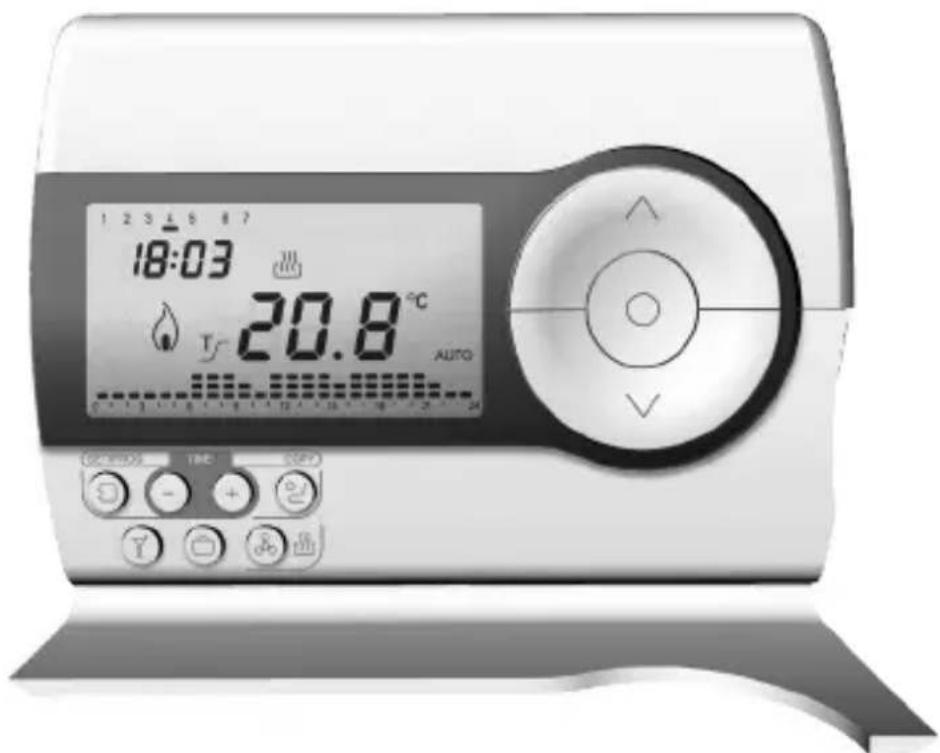

Cronotermostato RF bidirezionale da parete programma giornaliero settimanale

Two-way RF wall time-thermostat daily-weekly programme Chronothermostat RF bidirectionnel mural programme journalier-hebdomadaire Cronotermostato RF bidireccional de pared programa diario-semanal RF Wandchronothermostat, bidirektional, täglich-wöchentliches Programm

1 2 3 4 5 6 7 18:03 20.8 °C AUTO GND/HD/DC TNC SFP1

GW 10 851 GW 14 851

Attenzione - Importante

Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione generale.... 4
• Descrizione comandi 5
• Comunicazione radio frequenza.... 6
• Modalità di funzionamento 7
• Sezione riscaldamento/condizionamento 8
• Impostazione parametri....9
• Personalizzazione programma giornaliero.... 13
• Forzatura temporanea della temperatura.... 14
• Funzione party.... 15
• Funzione holiday 16

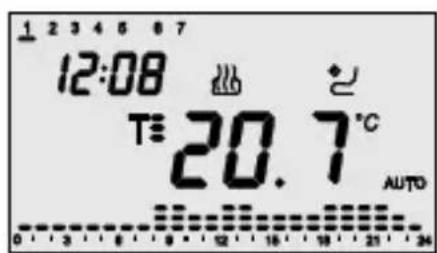

• Copia del programma festivo.... 17
• Funzionamento manuale 18
• Comando remoto.... 18
• Segnalazione batterie in esaurimento.... 19
• Reset e ripristino valori preimpostati 20
• Programmi preimpostati.... 21
• Parametri preimpostati.... 22

ISTRUZIONI D'INSTALLAZIONE

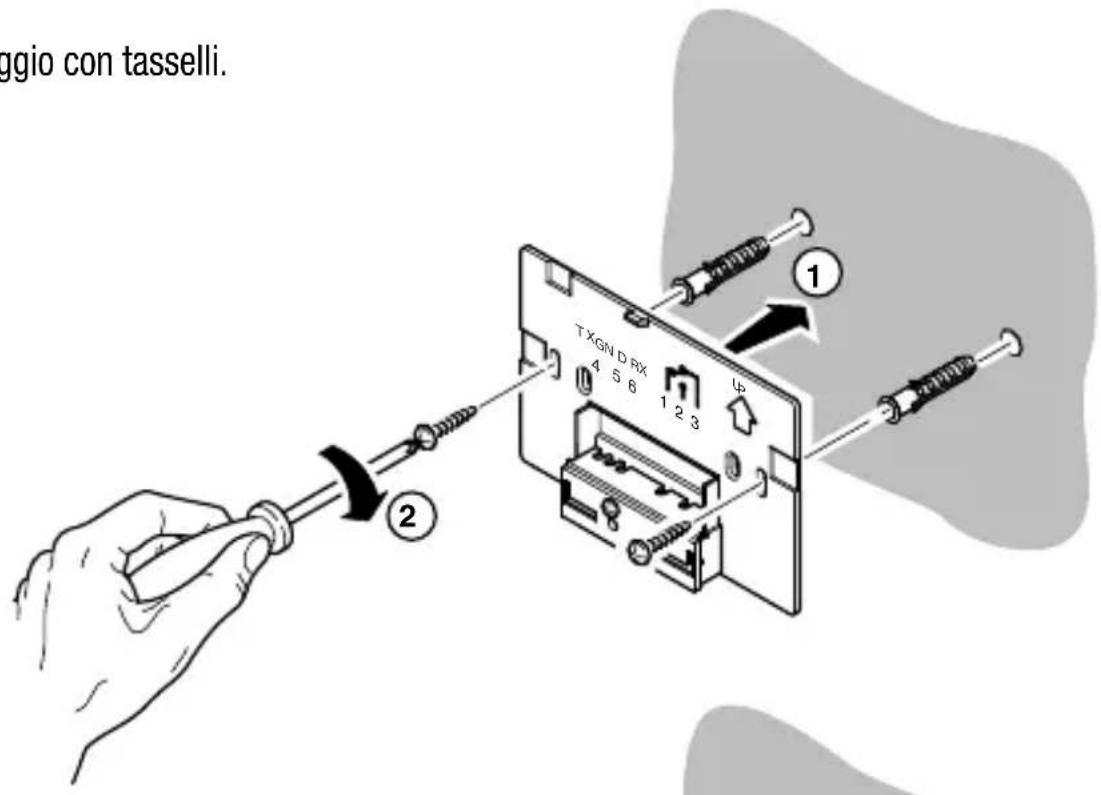

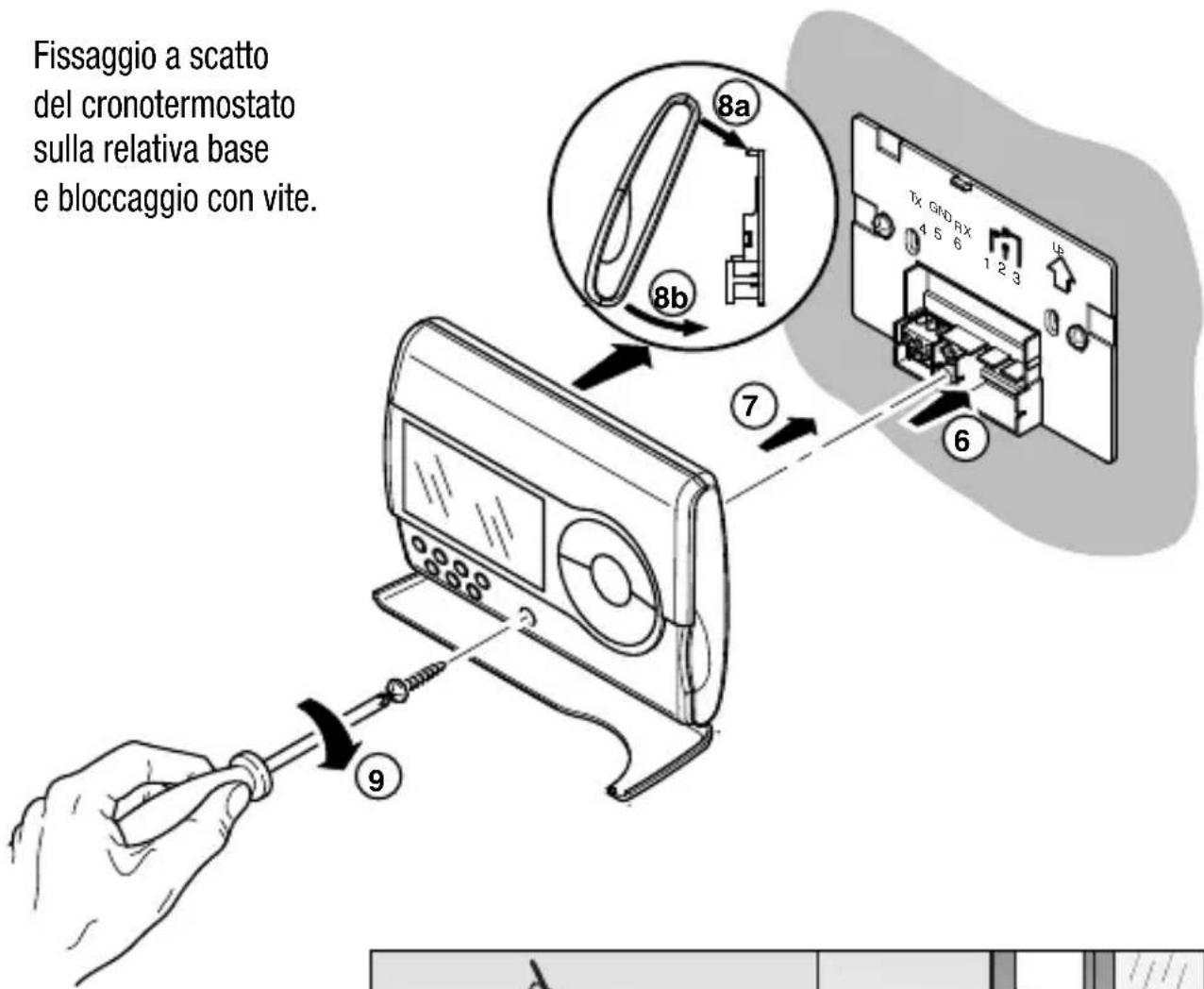

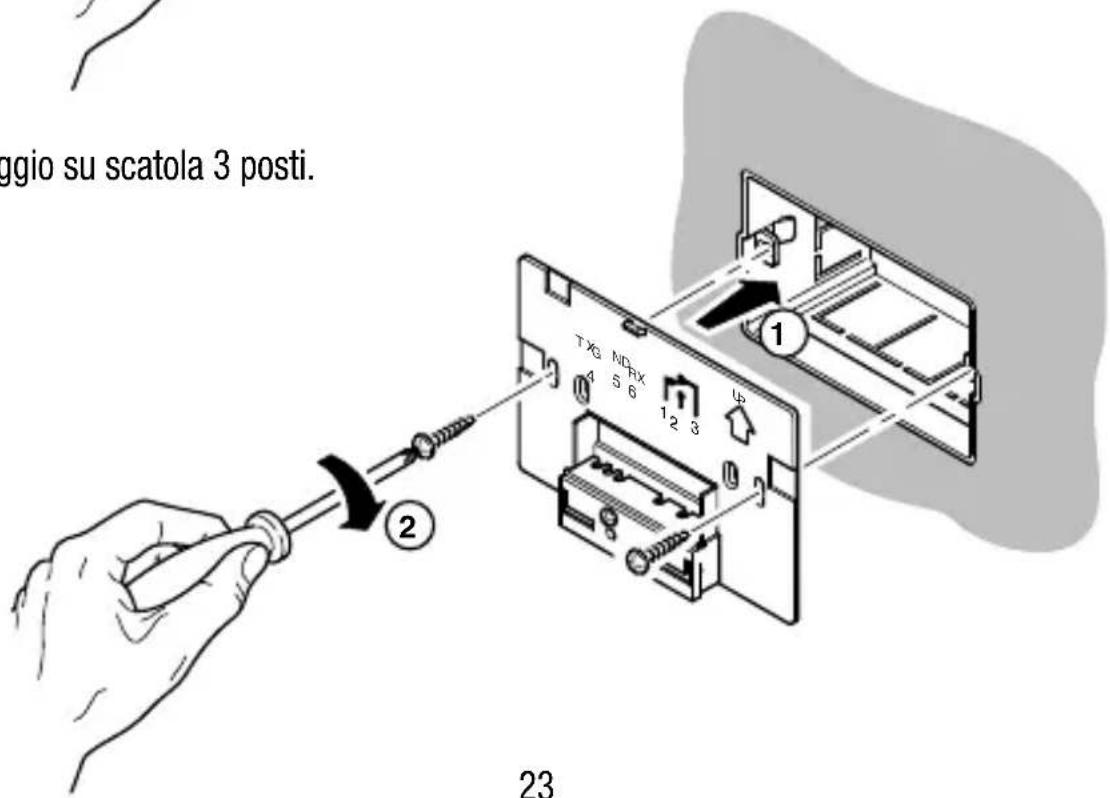

- Montaggio 23

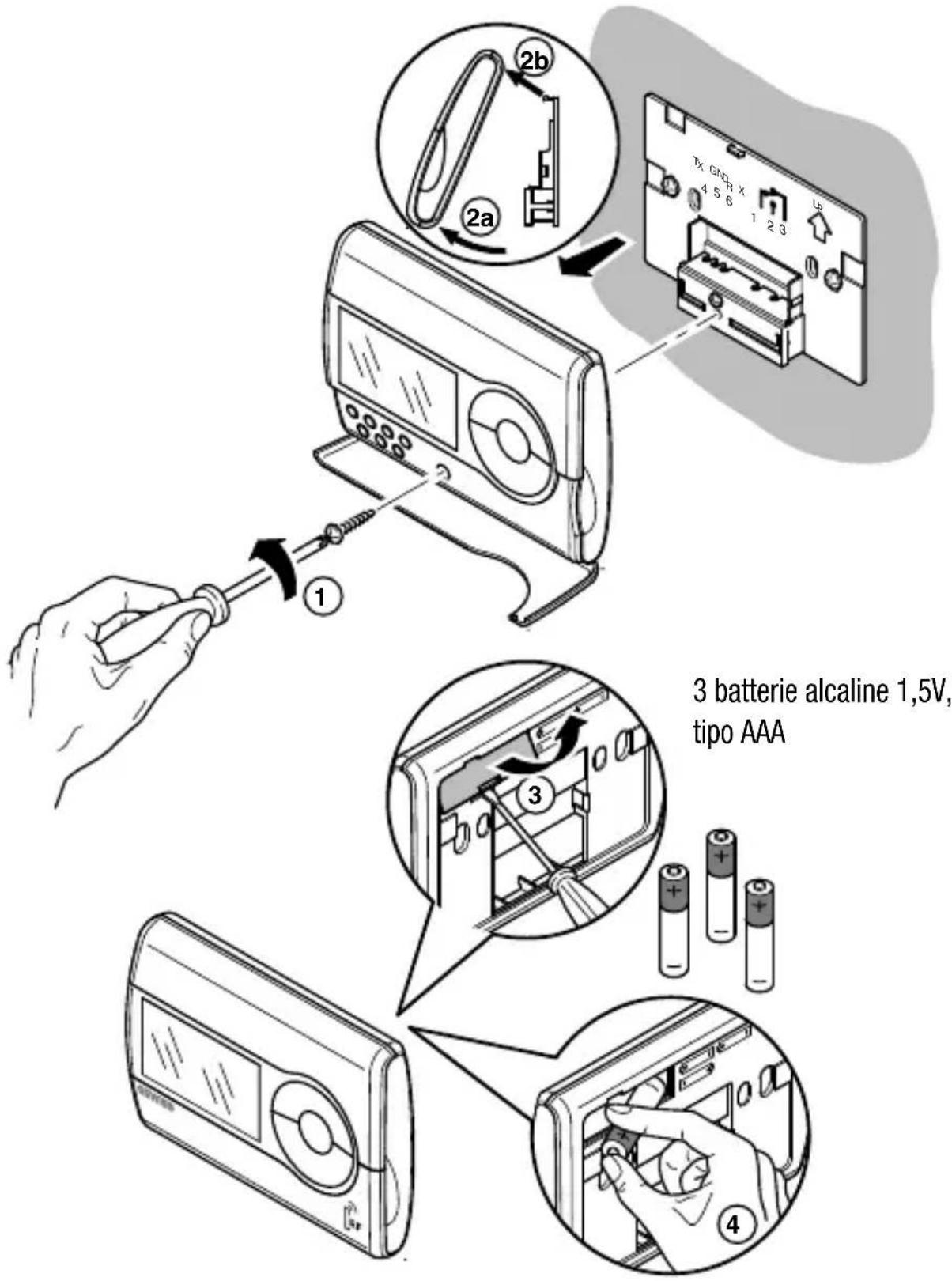

- Sostituzione batterie.... 25

CARATTERISTICHE FUNZIONALI/DATI TECNICI 26

ISTRUZIONI D'IMPIEGO

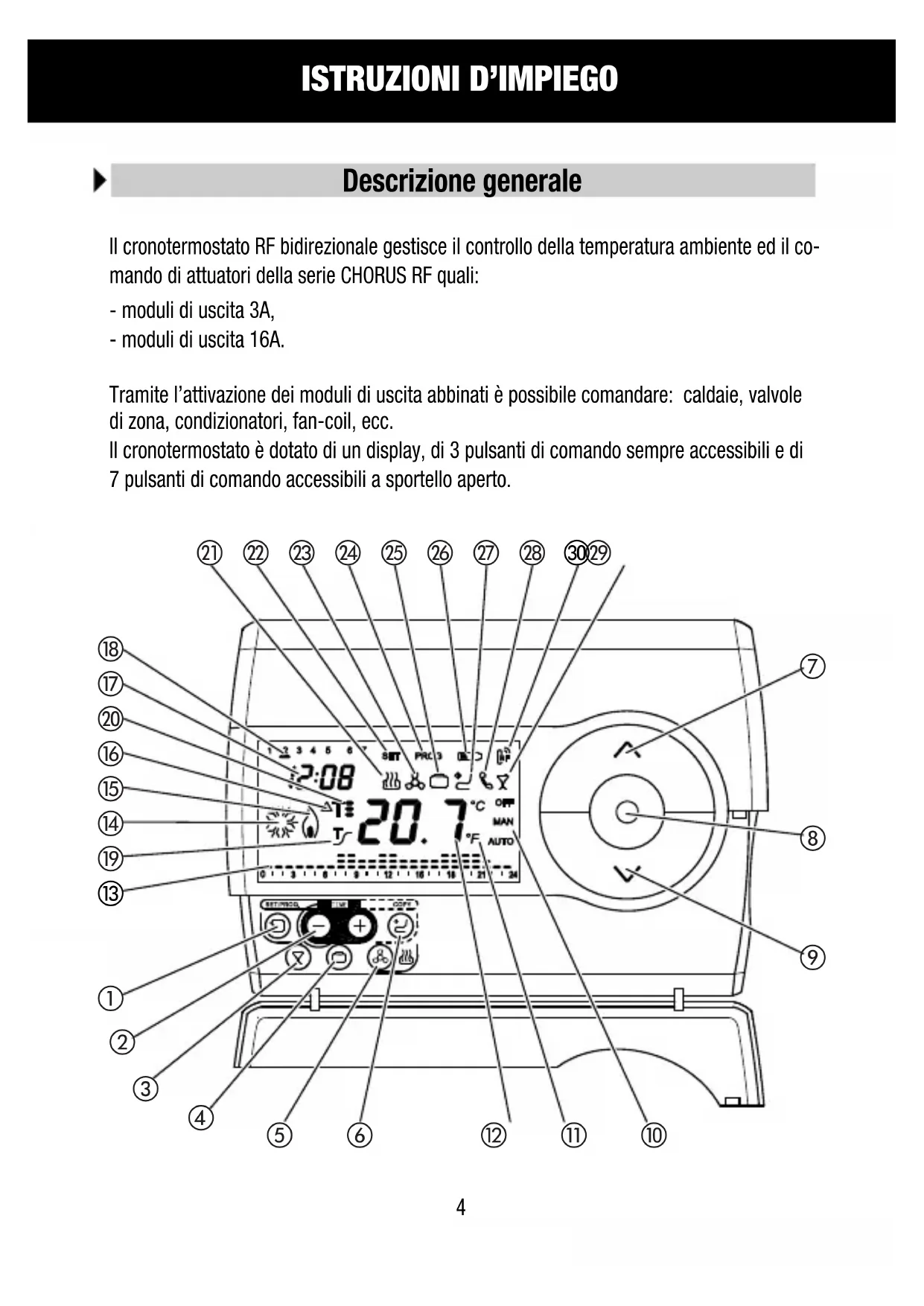

Descrizione generale

Il cronotermostato RF bidirezionale gestisce il controllo della temperatura ambiente ed il comando di attuatori della serie CHORUS RF quali:

• moduli di uscita 3A,
• moduli di uscita 16A.

Tramite l'attivazione dei moduli di uscita abbinati è possibile comandare: caldaie, valvole di zona, condizionatori, fan-coil, ecc.

Il cronotermostato è dotato di un display, di 3 pulsanti di comando sempre accessibili e di 7 pulsanti di comando accessibili a sportello aperto.

21 22 23 24 25 26 27 28 29 2:08 20.7°C OFF T F MAN AUTO 1 2 3 4 5 6 7 SET PRC 8 PC 18 17 20 16 15 14 19 13 1 2 3 4 5 6 7 SET PRC 8 PC 18 17 20 16 15 14 19 13 1 2 3 4 5 6 7 SET PRC 8 PC 18 17 20 16 15 14 19 13 18 17 20 16 15 14 19 13 18 17 20 16 15 14 19 13 18 17 20 16 15 14 19 13 18 17 20 16 15 14 19 13 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18 18

ISTRUZIONI D'IMPIEGO

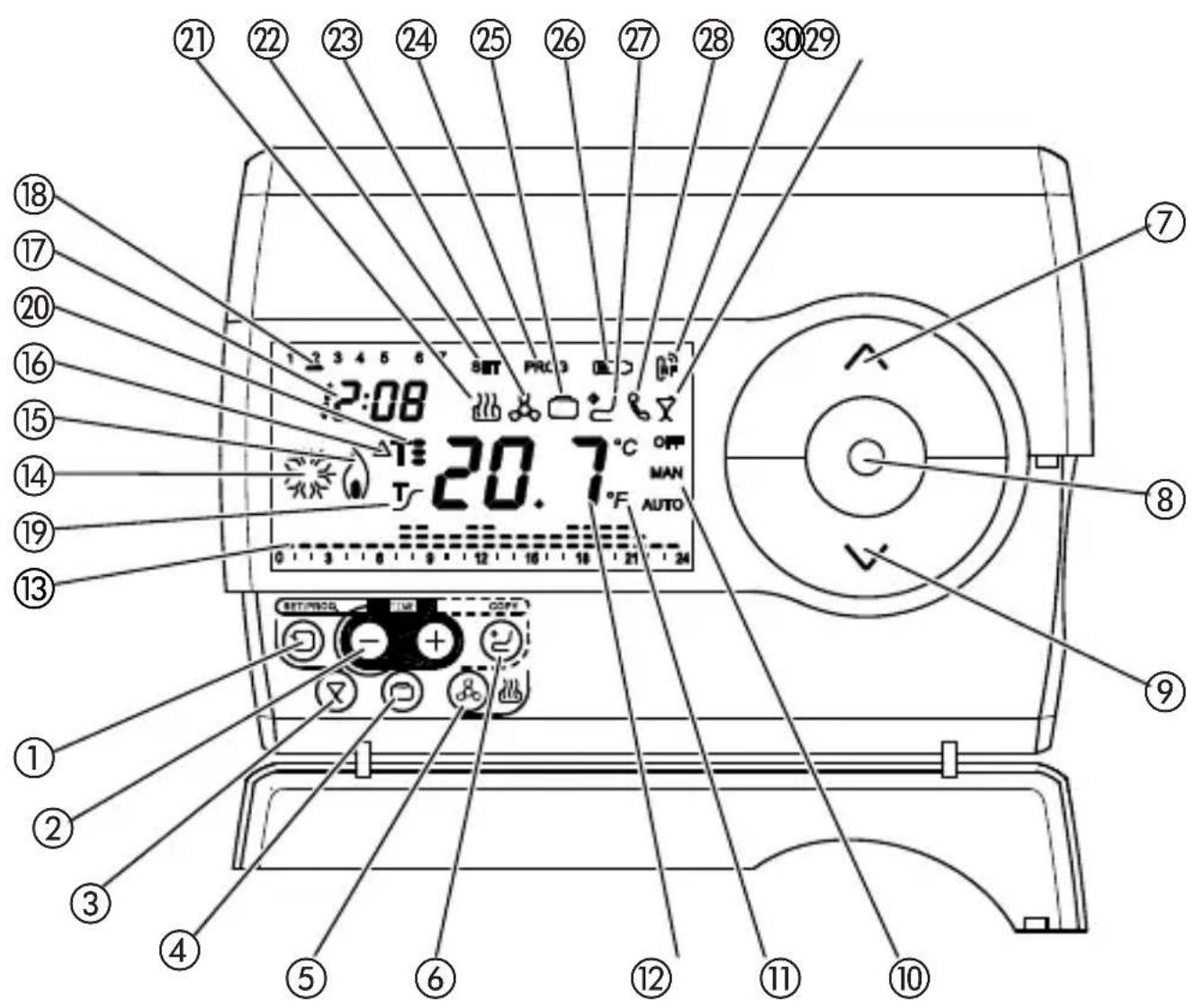

Descrizione comandi

PULSANTI DI COMANDO	Simbolo
1Programmazione / impostazione	∅
2Regolazione tempo	- +
3Party	∅
4Holiday	∅
5Selezione riscaldamento / condizionamento	∅
6Copia	∅
7Regolazione temperatura (+) / Selezione parametri	^
8Selezione modalità funzionamento / conferma	∅
9Regolazione temperatura (−) / Selezione parametri	√

SEGNALAZIONI A DISPLAY

10Modalità di funzionamento AUTO-MAN-OFF
11Unità di misura temperatura °C / °F
12Temperatura ambiente misurata
13Profilo programma giornaliero
14Attivazione condizionamento
15Attivazione riscaldamento
16Differenziale termico	ΔT
17Orologio
18Giorno della settimana
19Attivazione funzione autoapprendimento
20Set-point temperatura	T. T= T=
21Funzionamento in riscaldamento
22Stato impostazione parametri SET
23Funzionamento in condizionamento
24Stato programmazione PROG
25Funzione holiday
26Batterie in esaurimento
27Funzione copia programma festivo
28Segnalazione ricezione comando da remotizzatore GSM
29Funzione party
30Trasmissione comando radio

Comunicazione radio frequenza

CONFIGURAZIONE

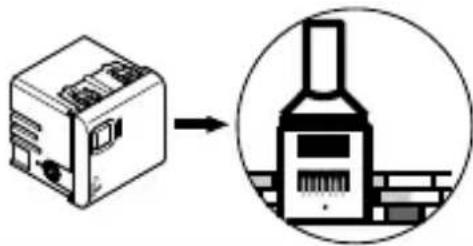

Per realizzare l'associazione con un modulo di uscita è necessario premere contemporaneamente i tasti e, dopo aver posto il modulo di uscita in apprendimento configurazione (vedi specifico foglio d'istruzione). L'avvenuta trasmissione del comando è segnalata sul display dall'accensione temporanea del simbolo, trasmissione RF. Per realizzare l'associazione con l'interfaccia GW 90 822 è necessario procedere con 2 differenti operazioni "trasmissione" e "ricezione":

1) Trasmissione: è necessario premere contemporaneamente i tasti e dopo aver posto l'interfaccia in apprendimento configurazione, selettore rotativo frontale in posizione 0 (vedi specifico foglio d'istruzione). L'avvenuta trasmissione del comando è segnalata sul display dall'accensione temporanea del simbolo trasmissione RF.
2) Ricezione: è necessario premere contemporaneamente i tasti e dopo aver posto l'interfaccia in apprendimento configurazione, selettore rotativo frontale in posizione 0 (vedi specifico foglio d'istruzione). Sul display apparirà la scritta LEA. Alla pressione del pulsante frontale dell'interfaccia apparirà il simbolo trasmissione RF. Al-l'avvenuta ricezione del comando dall'interfaccia il cronotermostato si riporta nello stato precedente alla creazione del link.

FUNZIONAMENTO

Il cronotermostato opera in abbinamento con un modulo di uscita 3A o 16A in modalità di funzionamento BISTABILE, inviando i comandi di accensione/ spegnimento in funzione del modo di regolazione della temperatura e del tipo di funzionamento selezionato (riscaldamento o condizionamento). Il cronotermostato ritrasmette periodicamente, ogni 5 minuti, il comando all'attuatore abbinato. Se l'attuatore non riceve per 4 volte consecutive il messaggio, comanda l'apertura del relè (OFF) e segnala l'anomalia con il lampeggio del led verde. Il cronotermostato è dotato un ricetrasmettitore in grado di trasmettere e ricevere comandi RF dal remotizzatore GSM Gewiss (GW90821) corredato dell'apposita interfaccia RF per remotizzatore (GW90822). In questa configurazione è possibile effettuare azioni di comando e controllo remoto del clima.

SEGNALAZIONI

Trasmissione di un comando

La trasmissione di un comando RF (ON/OFF) viene segnalata sul display con l'accensione temporanea del simbolo

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento

Il cronotermostato prevede 3 differenti modalità di funzionamento:

• AUTOMATICO
• MANUALE
• OFF/ANTIGELO

Per commutare da una modalità ad un'altra si utilizza il tasto

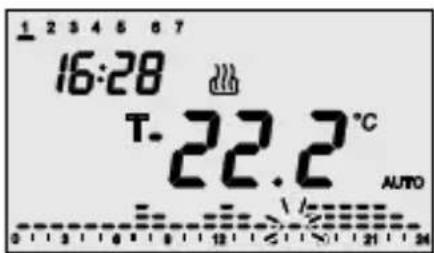

1 2 3 4 5 6 7 16:28 T-22.2 °C AUTO 0 1 2 3 4 5 6 7 12 13 14 15 16 17 21 22 23 24

Nel funzionamento automatico il cronotermostato utilizza un programma che può essere differenziato per ogni giorno della settimana.

Sul display appaiono la scritta AUTO, la temperatura ambiente misurata ed il simbolo del set point relativo al quarto d'ora corrente.

Nel profilo orario lampeggia la colonnina relativa all'ora corrente con la rappresentazione del set point attivo.

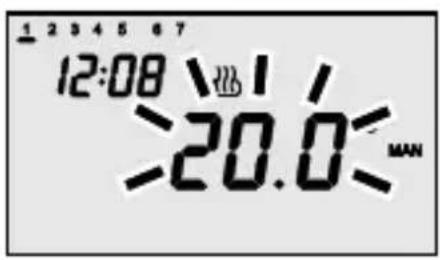

1 2 3 4 5 6 7 16:28 22.2°C MAN

Nel funzionamento manuale il cronotermostato utilizza permanentemente un set point di temperatura, che può essere liberamente impostato.

Sul display appaiono la scritta MAN e la temperatura ambiente misurata.

1 2 3 4 5 6 7 16:29 22.4 °C OFF

Il funzionamento antigelo è attivo solo in riscaldamento. In questo caso il cronotermostato utilizza il set point di temperatura antigelo impostato.

Sul display appaiono la scritta OFF e la temperatura ambiente misurata.

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento

Durante il funzionamento, l'attivazione del riscaldamento o del condizionamento sono segnalate nel modo seguente:

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 5 8 9 12 15 18 21 24

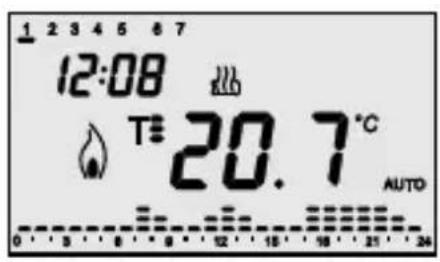

Riscaldamento

Il simbolo indica l'accensione del riscaldamento.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 6 9 12 16 19 21 24

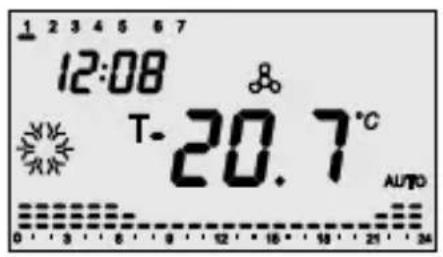

Condizionamento

Il simbolo indica l'accensione del condizionamento.

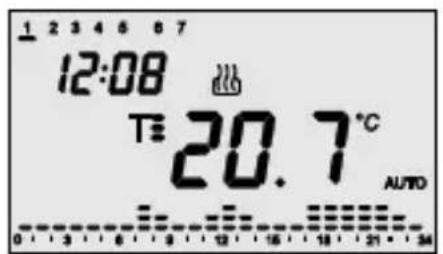

Selezione riscaldamento/condizionamento

Premendo il tasto è possibile commutare il tipo di funzionamento tra riscaldamento/condizionamento e viceversa.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Riscaldamento

Il simbolo identifica il riscaldamento.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 1 2 3 4 5 6 7 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 0 AUTO

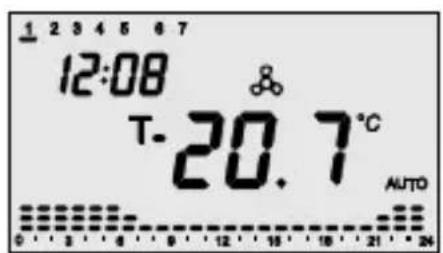

Condizionamento

Il simbolo identifica il condizionamento.

Impostazione parametri

Per eseguire l'impostazione dei parametri premere una volta il tasto

Sul display appaiono il simbolo SET e l'orologio, mentre la barra del giorno della settimana inizia a lampeggiare.

A questo punto è possibile modificare, in sequenza:

• giorno della settimana,
• ore,
• minuti,

• unità di misura temperatura,

• set-point T1,

• set-point T2,
• set-point T3,
• valore della temperatura antigelo / protezione alte temperature,

- attivazione autoapprendimento,

- valore differenziale di regolazione.

Temperature utilizzate nel programma riscaldamento o condizionamento, differenziate per tipo di funzionamento.

In alternativa, è possibile scorrere la sequenza premendo il tasto fino a selezionare il parametro che si desidera modificare. Il valore di ogni parametro, viene confermato alla pressione del tasto L'uscita dalla fase di impostazione si ottiene premendo nuovamente il tasto in modo automatico, dopo 30 secondi dall'ultima digitazione.

≥1≤3 4 5 6 7 09:50

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti

(lunedì=1, martedì=2 ... domenica=7).

Per confermare il valore impostato, premere il tasto entro 30 secondi.

ISTRUZIONI D'IMPIEGO

Impostazione parametri

1 3/4 6 8 7 >09:50 800

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora, con i tasti ⊖⊕

Per confermare il valore impostato, premere il tasto entro 30 secondi.

1 2 3 4 5 6 0 50 < 88

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti, con i tasti ⊖⊕

Per confermare il valore impostato, premere il tasto entro 30 secondi.

SET C

Impostazione unità di misura temperatura

Quando il simbolo °C o °F inizia a lampeggiare, selezionare l'unità di misura con i tasti .^^

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

Impostazione parametri

Impostazione Set-Point T1

All'apparire del simbolo T valore di temperatura inizia a lampeggiare. Regolare il valore di T1 con i tasti

Per confermare il valore impostato, premere il tasto entro 30 secondi.

T=20.7

Impostazione Set-Point T2

All'apparire del simbolo T'valore di temperatura inizia a lampeggiare. Regolare il valore di T2 con i tasti ∧∨.

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

8:11 T3 22.0

Impostazione Set-Point T3

All'apparire del simbolo T3i valore di temperatura inizia a lampeggiare. Regolare il valore di T3 con i tasti ∧V.

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

1~05.0

Impostazione valore temperatura antigelo

All'apparire del simbolo 📋 valore di temperatura inizia a lampeggiare. Regolare il valore della temperatura antigelo con i tasti ∧∨

Per confermare il valore impostato, premere il tasto entro 30 secondi.

Impostazione parametri

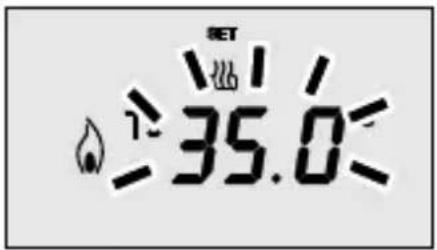

SET 35.0

Impostazione valore alte temperatura

All'apparire del simbolo 🚙 il valore di temperatura inizia a lampeggiare. Regolare il valore della temperatura antigelo con i tasti .^^ Per confermare il valore impostato, premere il tasto 🔒 entro 30 secondi.

Tra i valori di set point esistono i seguenti vincoli:

Riscaldamento: T antigelo ≤ T1 ≤ T2 ≤ T3

Condizionamento: T1 ≤ T2 ≤ T3

SET On

Attivazione autoapprendimento

All'apparire del simbolo , attivare (ON) o disattivare (OFF) la funzione con i tasti . V Per confermare il valore impostato, premere il tasto entro 30 secondi. L'autoapprendimento permette di ottimizzare l'anticipo (max. 2 ore) sull'attivazione del riscaldamento. Il cronotermostato gestisce automaticamente l'anticipo, in modo da garantire la temperatura impostata all'inizio di ogni periodo del profilo programmato. Questa funzione si attiva in riscaldamento, nella sola modalità di funzionamento automatico.

SET OFF

Impostazione differenziale di regolazione

All'apparire del simbolo △Impostare il valore del differenziale di regolazione con i tasti ∧∨ Per confermare il valore impostato, premere il tasto entro 30 secondi.

Il differenziale di regolazione è lo scostamento tra il set-point impostato e la temperatura effettiva di attivazione. Salvo situazioni particolari, si consiglia di mantenere il valore preimpostato.

Personalizzazione programma giornaliero

Per eseguire la personalizzazione del programma giornaliero preimpostato, o apportare una modifica, premere due volte il tasto 📋

1 ≤ 3 4 5 6 7 PROG °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Sul display appare il simbolo PROG mentre la barra del primo giorno della settimana inizia a lampeggiare.

Selezionare il giorno desiderato con i tasti ⏻⊕ Per confermare la selezione, premere il tasto entro 30 secondi.

Dopo la conferma del giorno sul display viene visualizzato il profilo corrente, relativo al giorno scelto.

L'orario inizia a lampeggiare.

Selezionare il set-point di temperatura che si desidera impostare a partire dall'ora 00:00, utilizzando i tasti ∧∨

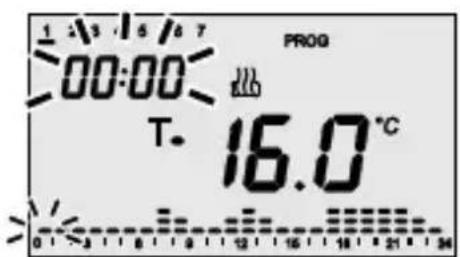

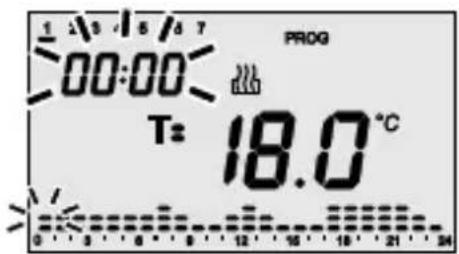

1 2 3 4 5 6 7 00:00 T. PROG 16.0°C

Sul display appaiono il simbolo ,T-o ed il valore corrispondente al set point selezionato.

Il set-point viene applicato al profilo orario fino alla prima variazione presente nel programma corrente.

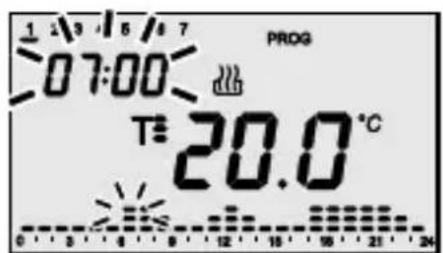

1 2 3 4 5 6 7 07:00 T=20.0 °C 0 3 4 8 12 15 18 21 24

Con i tasti incrementare l'orario fino al momento in cui si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativa all'orario selezionato.

Con i tasti selezionare il nuovo set point, che sarà applicato fino alla successiva variazione presente nel programma.

Personalizzazione programma giornaliero

L'orario viene decrementato/incrementato con passi di 15 minuti ad ogni pressione dei tasti, è perciò possibile definire fino a 4 periodi di programmazione per ogni ora.

Procedere in modo analogo a quanto sopra indicato, fino al completamento del profilo.

Copia del Programma

Qualora si desideri copiare il programma sul giorno successivo, confermare la programmazione eseguita premendo il tasto entro 30 secondi.

Per confermare la programmazione, senza copiare, premere il tasto centro 30 secondi, automaticamente si passa alla programmazione del giorno successivo.

Al termine della programmazione settimanale premere il tasto , per tornare al funzionamento normale.

Per attivare il programma selezionare la modalità di funzionamento AUTO premendo il tasto fino all'apparire sul display del simbolo AUTO.

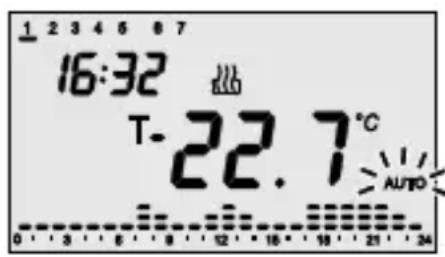

Forzatura temporanea della temperatura

In modalità di funzionamento AUTO è possibile forzare temporaneamente il set point di temperatura attivo, utilizzando i tasti per impostare il valore desiderato. Confermare il valore premendo il tasto o attendere 5 secondi.

1 2 3 4 5 6 7 16:32 T-22.7°C AUTO

L'attivazione della forzatura viene segnalata sul display dal lampeggio del simbolo AUTO La forzatura resta attiva fino alla prima variazione del profilo presente nel programma.

Funzione party

In modalità AUTO, la funzione Party permette di escludere temporaneamente il programma impostato inserendo manualmente un set point di temperatura diverso, per un periodo compreso tra 1 e 23 ore. Questa funzione può essere usata, ad esempio, per prolungare il periodo di comfort durante una cena, una festa, ecc.

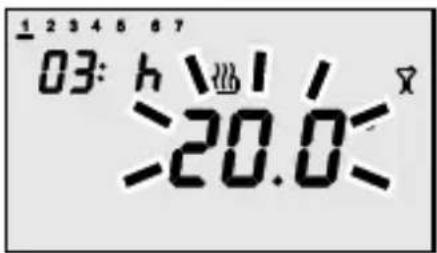

1 2 3 4 5 6 7 03: h \ 1 / 20.0

Per attivare la funzione premere il tasto 📋sul display appare ll simbolo mentre lampeggia il valore del set point attivo in quel momento.

Con i tasti impostare il nuovo valore del set point di temperatura.

Tramite i tasti impostare il numero delle ore di attivazione, che viene visualizzato sul display.

Premere il tasto 📞o attendere 5 secondi, per confermare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione, in maniera identica a quanto descritto.

La funzione può essere attivata anche quando il cronotermostato è nella modalità manuale (MAN).

La funzione party resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio delle ore viene decrementato.

Per una disattivazione anticipata premere il tasto alla disattivazione, il cronotermostato ritorna nella modalità di funzionamento di partenza.

Funzione Holiday

In modalità AUTO, la funzione Holiday permette di escludere temporaneamente il programma settimanale impostato inserendo manualmente un set point di temperatura diverso, per un periodo compreso tra 1 e 99 giorni.

Questa funzione può essere usata, ad esempio, per programmare un periodo di economia durante una vacanza e la riattivazione del programma il giorno del rientro.

1 2 3 4 5 6 7 23: d \nb1 c/ -15.0

Per attivare la funzione premere il tasto sul display appare Il simbolo mentre lampeggia il valore del set point attivo in quel momento.

Con i tasti impostare il nuovo valore del set point di temperatura.

Tramite i tasti impostare il numero dei giorni di attivazione, che viene visualizzato sul display.

Premere il tasto 📞 attendere 5 secondi, per confermare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione, in maniera identica a quanto descritto.

La funzione può essere attivata anche quando il cronotermostato è nella modalità manuale (MAN).

La funzione holiday resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio dei giorni viene decrementato.

Per una disattivazione anticipata premere il tasto alla disattivazione, il cronotermostato ritorna nella modalità di funzionamento di partenza.

ISTRUZIONI D'IMPIEGO

Copia del programma festivo

In modalità AUTO, è possibile copiare il profilo del giorno festivo su un qualsiasi giorno della settimana.

Questa funzione è particolarmente utile quando si desidera un regime di comfort tempora- neo, ad esempio, in una festività infrasettimanale.

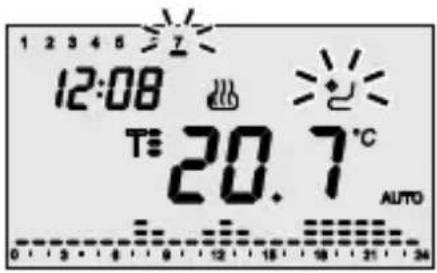

1 2 3 4 5 ≥7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Per attivare la funzione premere il tasto sul display lampeggiano il simbolo e la barra del giorno festivo. Tramite i tasti selezionare il giorno delle settimana sul quale copiare il profilo del giorno festivo; premere il tasto co attendere 30 secondi per confermare l'impostazione eseguita.

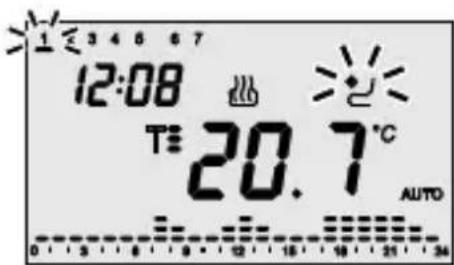

1≤34667 12:08 T=20.7°C AUTO

Quando la funzione è attiva, premendo il tasto svi- visualizza il giorno sul quale è stato copiato il profilo del giorno festivo: sul display la barra corrispondente lam- peggia.

Se si desidera disattivare la funzione, premere nuovamente il tasto; se si desidera modificare il giorno della settimana, utilizzare i tasti e premere il tasto; o attendere 30 secondi per confermare la nuova impostazione.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Quando il giorno selezionato per la copia festiva è in corso, il simbolo è acceso fisso. La validità della copia del giorno festivo è temporanea, allo scadere della mezzanotte del giorno selezionato si ritorna al profilo settimanale programmato.

Funzionamento manuale

1 2 3 4 5 6 7 12:08 \ 1 / >20.0 < MAX

Per attivare la modalità di funzionamento manuale, preme- re il tasto , finché sul display appare la scritta MAN. Il set point della temperatura appare per circa due secondi. Con i tasti impostare il valore del set point deside- rato, premere il tasto , o attendere 5 secondi per confermare l'impostazione.

Comando remoto

Il cronotermostato comunica con il remotizzatore GSM GW 90 821, tramite l'interfaccia GW 90 822.

È così possibile tramite comandi SMS:

• impostare il tipo di funzionamento (condizionamento/riscaldamento)
• impostare la modalità di funzionamento (manuale/automatico/off)
• impostare il set point di funzionamento (solo modalità MAN)
• richiedere lo stato attuale

Ad ogni SMS di comando inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurabile);

il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:

• tipo di funzionamento attuale (riscaldamento/condizionamento)
• modalità di funzionamento attuale (off/auto/man)
• temperatura di set point attualmente impostata
• temperatura ambiente misurata
• ultimo comando inviato all'attuatore di comando della termoregolazione

Nel caso di batterie scariche verrà inviato in coda ad ogni messaggio la segnalazione di batterie scariche. Per ottimizzare la durata delle batterie, il ricevitore non è attivo in modo permanente ma si sincronizza periodicamente con il remotizzatore. I comandi da remoto sono perciò inoltrati al cronotermostato con un tempo di ritardo dovuto al periodo di sincronizzazione; questo ritardo ha durata massima pari a 5 minuti.

Ogni qualvolta il tipo o la modalità di funzionamento vengono modificate tramite remotizzatore, sul display compare il simbolo.

Segnalazione batterie in esaurimento

1 2 3 4 5 6 7 12:08 20.7°C MKN

Quando le batterie sono in fase di esaurimento, sul display inizia a lampeggiare il simbolo

Il funzionamento del cronotermostato è comunque garantito. In tal caso è necessario procedere quanto prima alla sostituzione delle batterie.

Il funzionamento del cronotermostato non è più garantito quando il simbolo è acceso fisso. In questo caso l'ultima operazione garantita è la disattivazione automatica del riscaldamento/ condizionamento.

Il tempo utile per la sostituzione delle batterie è di circa 2 minuti, trascorso il quale viene persa unicamente l'impostazione dell'orologio/calendario: tutte le altre impostazioni sono mantenute in memoria non volatile.

Reset e ripristino dei valori preimpostati

Premendo contemporaneamente i tasti 📇, si effettua un reset completo del cro-notermostato.

Attenzione: tutti i parametri impostati ed i programmi personalizzati vengono cancellati.

Alla riaccensione, il cronotermostato utilizza i parametri ed i programmi preimpostati in fabbrica. Il cronotermostato si pone in riscaldamento, nella modalità AUTO. Le funzioni Party e Holiday non sono attive.

Programmi preimpostati

Il cronotermostato dispone di 2 programmi preimpostati, uno per il riscaldamento ed uno per il condizionamento.

Questi programmi preimpostati possono essere modificati e personalizzati, secondo le proprie esigenze. Per eseguire le modifiche attenersi alle indicazioni contenute nel paragrafo “Personalizzazione programma giornaliero”.

ISTRUZIONI D'IMPIEGO

Parametri preimpostati

Giorno della settimana 1: lunedì

Ora 00:00

Set point temperatura riscaldamento T1 16 °C

T2 18 °C

T3 20 °C

Tantigelo 5 °C

Set point temperatura condizionamento T1 24 °C

T2 26 °C

T3 28 °C

Tprotezione alte temperature 35 °C

Autoapprendimento Funzione disabilitata (OFF)

Differenziale di regolazione Riscaldamento 0.2 °C

Condizionamento 0.5 °C

Unità di misura temperatura °C

ISTRUZIONI D'INSTALLAZIONE

Montaggio

ATTENZIONE

• Prima dell'installazione assicurarsi che i moduli di uscita associati, ricevano correttamente i comandi.
• Nella fase di installazione rispettare il verso di montaggio ( ↑) riportato sulla base di supporto.

Montaggio con tasselli.

ggio con tasselli. T XGN D RX 4 5 6 1 2 3 ① ②

Montaggio su scatola 3 posti.

ggio su scatola 3 posti. 23

ISTRUZIONI D'INSTALLAZIONE

Montaggio

Fissaggio a scatto del cronotermostato sulla relativa base e bloccaggio con vite.

Fissaggio a scatto del cronotermostato sulla relativa base e bloccaggio con vite.

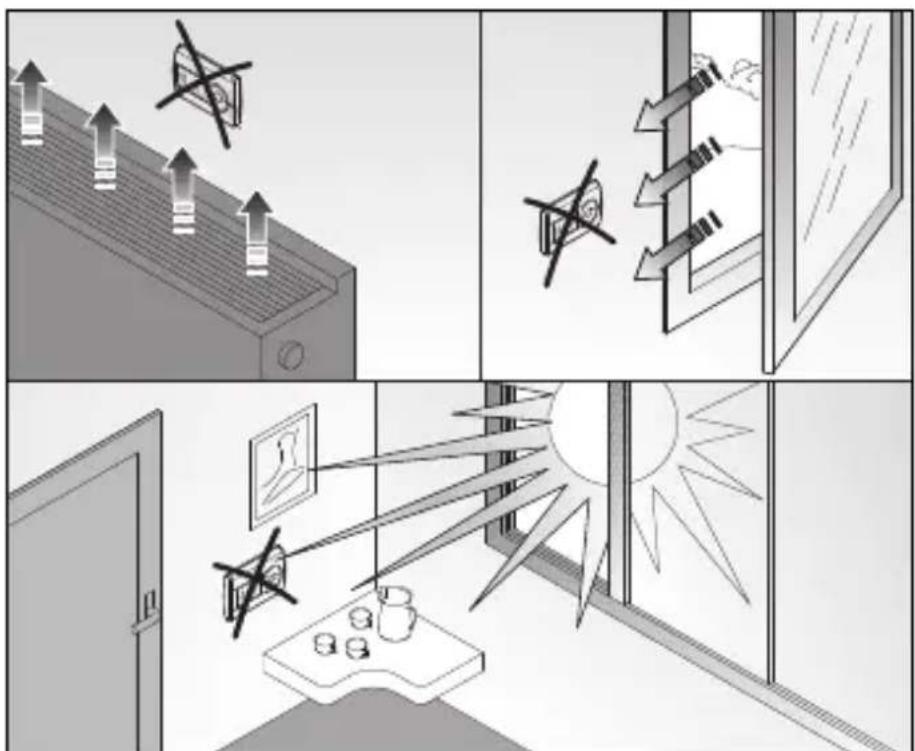

Per la corretta rilevazione della temperatura dell'ambiente da controllare è importante non installare il cronotermostato in nicchie, dietro porte, vicino a finestre o sorgenti di calore.

ISTRUZIONI D'INSTALLAZIONE

Sostituzione batterie

2b 2a Tx QnQx X 4 5 6 1 2 3 Ib 3 batterie alcaline 1,5V, tipo AAA

Non disperdere le batterie scariche nell'ambiente

CARATTERISTICHE FUNZIONALI / DATI TECNICI

Tipo di funzionamento: riscaldamento e condizionamento

Modalità di funzionamento: automatico, manuale e antigelo

Temperatura operativa: -5^ ÷ +45^

Temperatura misurata: 0 ÷ +45°C

Sonda di temperatura: NTC, 100KΩ a 25°C

Accuratezza della misura: ±0,5°C a 20°C

Programmi preimpostati: n° 2 programmi settimanali

(riscaldamento e condizionamento)

Risoluzione programmazione oraria: 15 minuti

N°max. di cambi temperatura: 4 all'ora

Livelli di temperatura: n° 3 livelli (T1-T2-T3) programmabili

da 5 a 40°C differenziati

tra condizionamento e riscaldamento

Risoluzione set point temperatura: 0,1°C

Temperatura antigelo: regolabile da 2 a 7°C

Temperatura protezione alte temperature: regolabile da 30 a 40°C

Temperatura manuale: regolabile da 5 a 40°C

Differenziale di regolazione: regolabile da 0,2 a 2°C

Funzione Party: temporizzata da 1 a 23 ore

Funzione Holiday: temporizzata da 1 a 99 giorni

Forzatura temporanea temperatura: impostabile

Autoapprendimento gradiente termico: selezionabile, con anticipo max. di 2 ore

Unità di misura: °C o °F

Intervallo tra due misure successive: 1 minuto

Comando remoto: con remotizzatore GW90821 in abbinamento

all'interfaccia GW90822 (non inclusi)

Segnalazione batterie scariche: con simbolo a display

Frequenza radio: 868 MHz

Portata radio: 100 m in campo libero

Alimentazione: a batteria, 3x1,5V alcaline tipo AAA

Riserva di carica: 2 minuti per la sostituzione batterie

Dimensioni max.(B x L x H): 120x92x19mm

ENGLISH

Sistema comando e controllo a radiofrequenza

Modulo RF per ingressi convenzionali

RF module for conventional inputs

Rivelatore di movimento con crepuscolare RF

Modulo di uscita RF - 3A

RF output module - 3A/ Module de sortie RF - 3A

Módulo de salida RF - 3A/ Ausgangsmodul RF - 3A

Modulo di uscita RF - 16A

RF output module - 16A Module de sortie RF - 16A

Módulo de salida RF - 16A/ Ausgangsmodul RF - 16A

Modulo di uscita RF per comando motore

RF output module for motor control

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è: According to article 9 paragraph 2 of the European Directive 2004/108/EC, the responsible for placing the apparatus on the Community market is: GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]

[phone]

8.30 - 12.30 / 14.00 - 18.00 lunedì ÷ venerdì - monday ÷ friday

[phone]
