MODE D'EMPLOI GW12771VT Gewiss

Contenu de l'emballage 109
Enbref 110
Principe de fonctionnement 110
Commandes et affichage 111

Commandes 111
Page d'accueil 111

Icônes 112
Curseur 112
Affichage de I'etat des dispositifs 112
Affichage des profils temporels (regulation thermique et timers) 113
Retroeclairage 113
Insertion de texte 113

SECURITE

Mot de passer 114
Programmation/Modification du mot de salle 114
Effacement du mot de passage 114

FONCTIONS DE BASE

Réglage de la date 115
Réglage de l'heure 115

Réveil 116

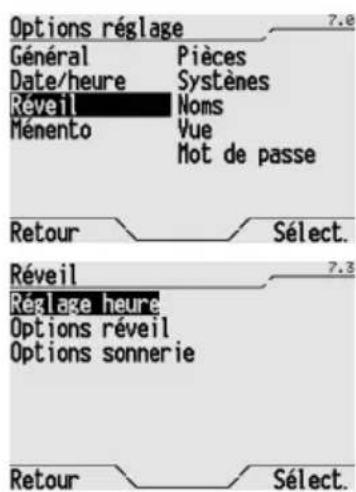

Créer ou modifier le réveil 116
Désactiver le réveil 117
Réactivier le réveil 117

Mémorandum 117

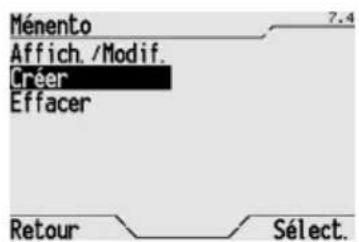

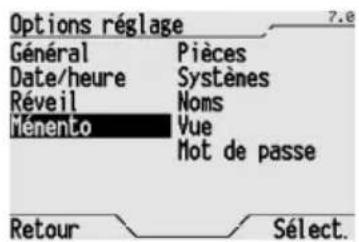

Creation d'un mémorandum 117

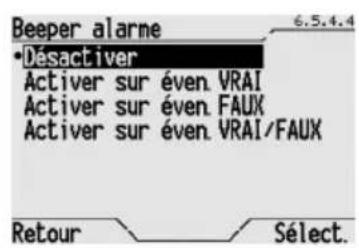

Désactivation de la signalisation acoustique 118

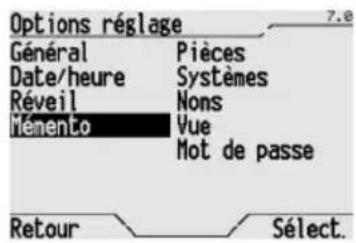

Affichage et modification d'un memorandum 118
Elimination d'un mémorandum 119

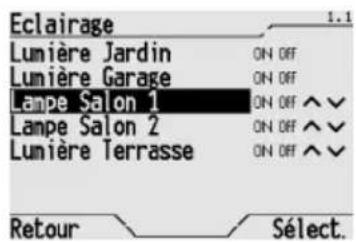

Allumage, extinction et réglage d'un variateur de lumière 120

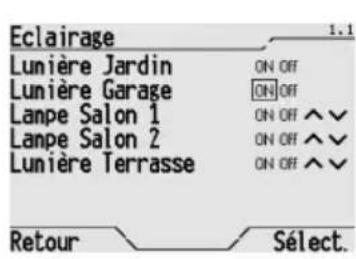

Allumage et extinction d'une lumière 120
Ouverture,fermeture etreglage de volets et de persiennes 121

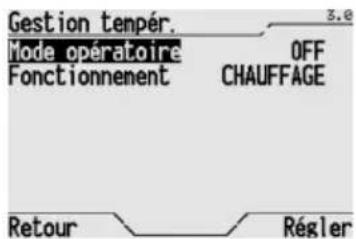

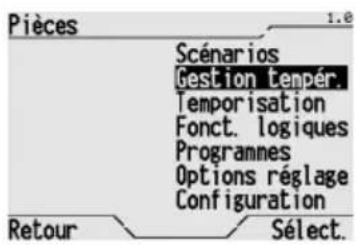

Modification de la regulation thermique 122
Activation d'un scenario ou d'un scenario sequence 122
Activer et désactiver une fonction logique 123

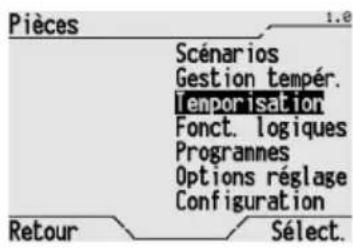

Activer et désactiver un timer 123

Antivol 124

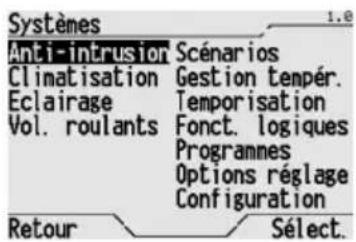

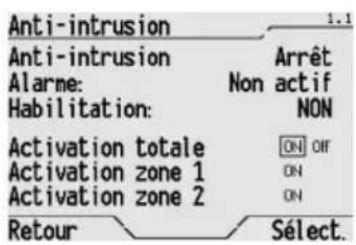

Branchement total de I'installation antivol 124
Branchement partiel de l'installation antivol 124
Debranchement de I'installation antivol 125

FONCTIONS AVANCEES

Scenario 126

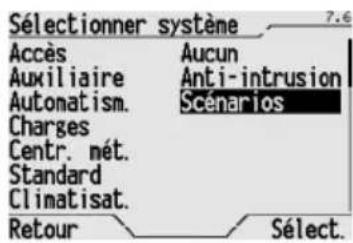

Assignnation d'un scenario a un systeme de scenarios 126
Elimination d'un scenario d'un système de scenarios 126

Programmation d'un scenario sequence 127

Apprentissage d'un scenario 127

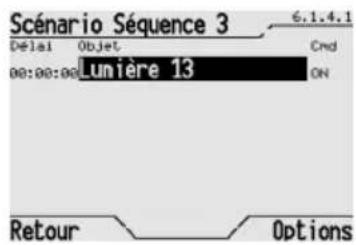

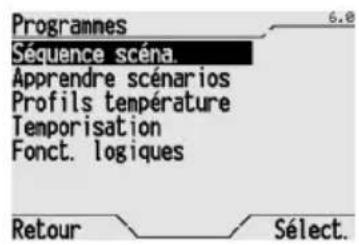

Creation d'un nouveau scenario séquence 127

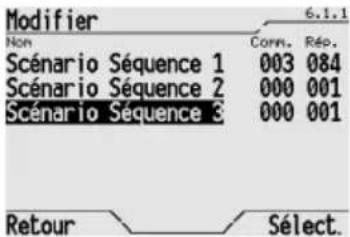

Modification d'un scenario séquence 128
Modification d'un nombre de répetitions du scenario séquence 130
Renommer un scenario sequence 130

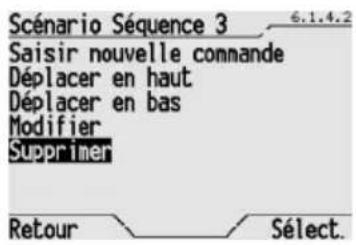

Elimination d'un scenario sequence 131

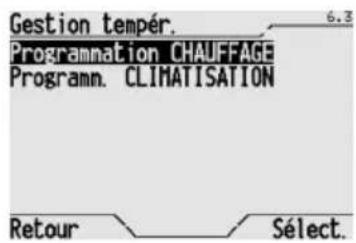

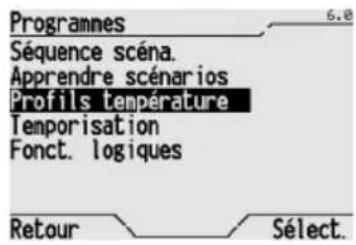

Programmation de I'installation de regulation thermique 132

SOMMAIRE

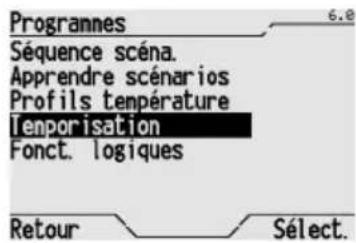

Programmation des timers 133

Creation d'un nouveau timer 133
Modification d'un timer 134
Changer le nom d'un timer 135

Programmation des fonctions logiques 136

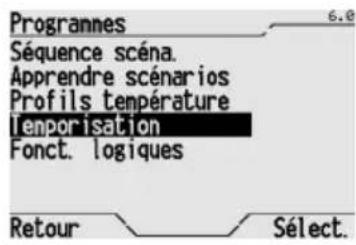

Elimination d'un timer 136

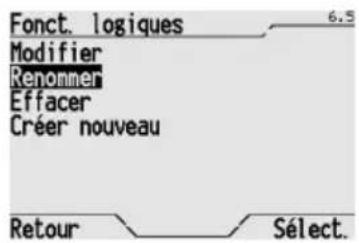

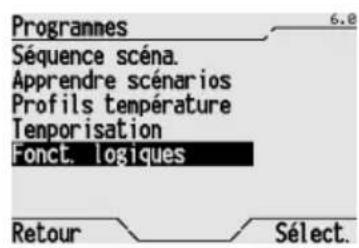

Creation d'une fonction logique 136
Modification d'une fonction logique 138
Changer le nom d'une fonction logique 139

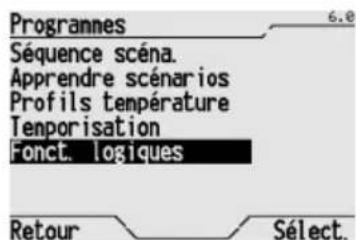

Elimination d'une fonction logique 140

Dictionnaires 141

Mots prédéfinis 141
Ajout d'un mot 142

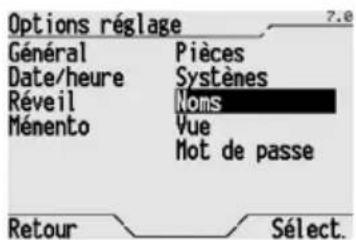

Modification d'un mot 143

INSTALLATION

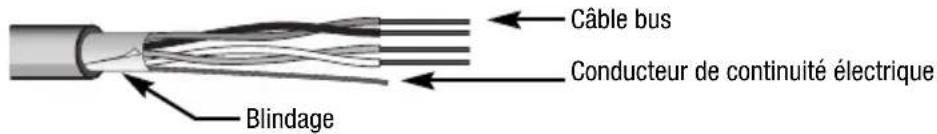

Avertissements pour I'installation du KNX/EIB 144

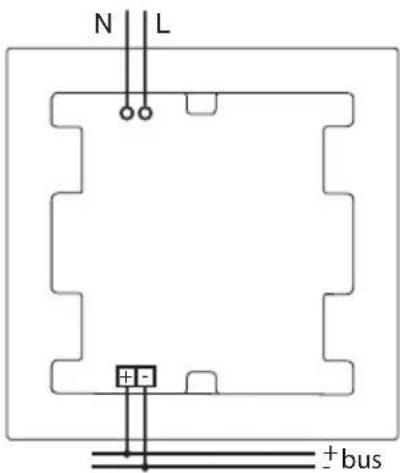

Connexions electriques 144
Initialisation avec unité de base Easy 145

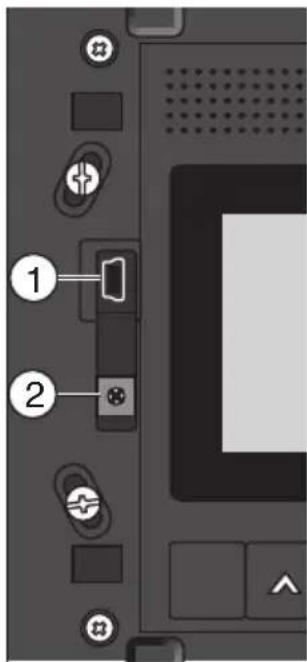

Port USB 146
Achèvement 146

CONFIGURATION

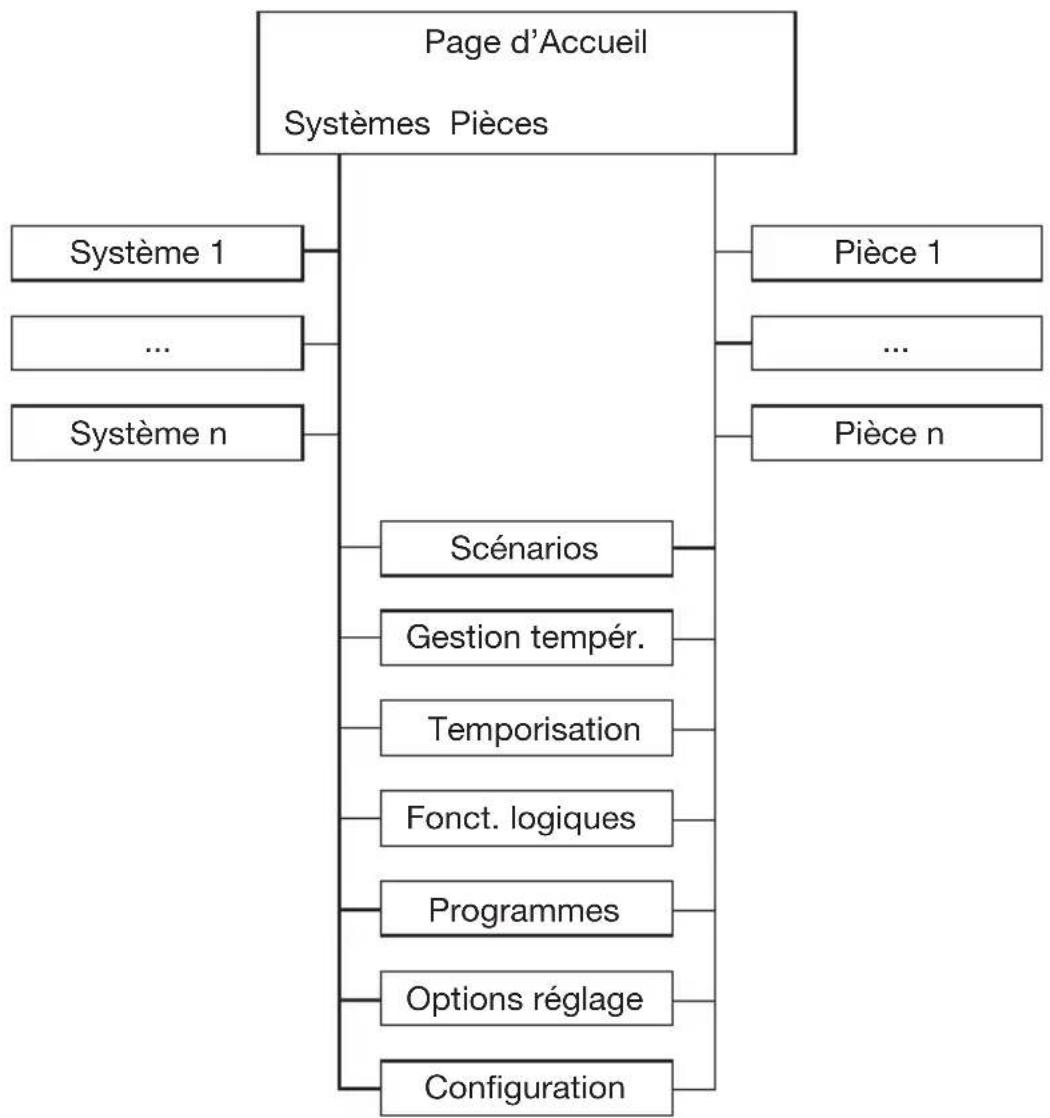

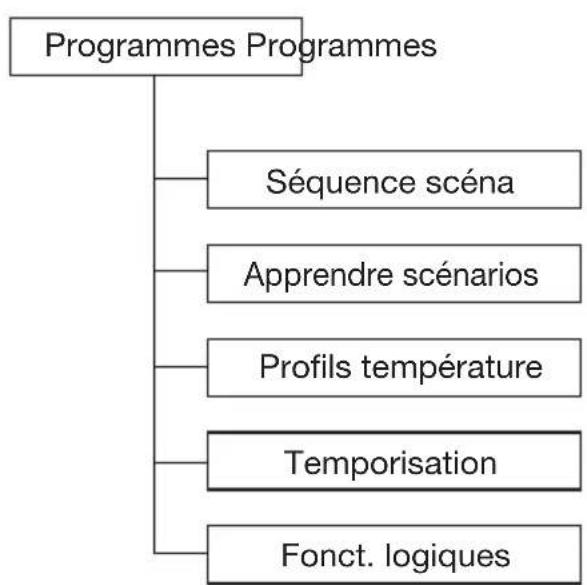

Arbre des menus 147

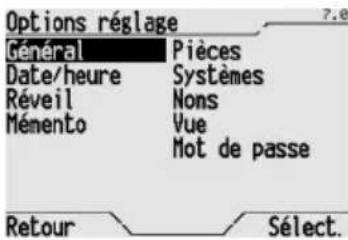

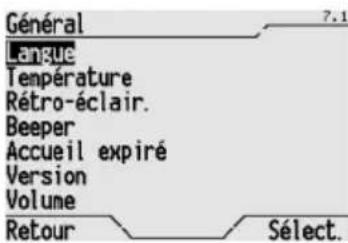

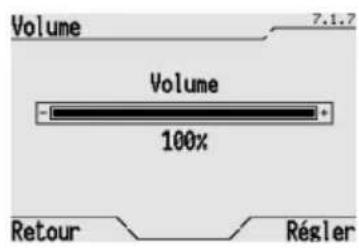

Reglages généraux 148
Réglage de l'heure et de la date 149
Assignnation d'un nom 150
Changer le nom d'objets et de scénarios 150
Noms des systèmes 150
Noms des milieux 150

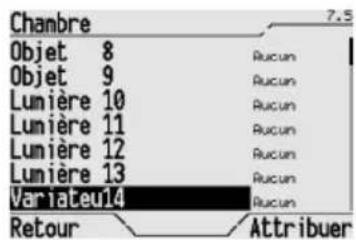

Assignnation d'objets aux milieux 151
Assignnation d'objets aux systèmes 151
Visualisation 152

PROGRAMMATION AVEC UNITE DE BASE EASY

Programmation avec unité de base Easy 153
Configuration des fonctions 153
Procedure optimise 153

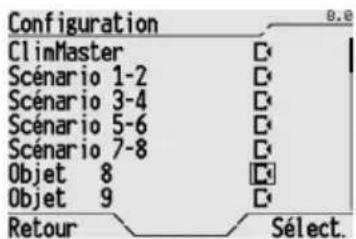

Fonction pour la commande Marche / Arrêt d'une lumière 153
Fonction pour commander et regler un volet / une persienne 154
Fonction pour la commande d'un scenario 154

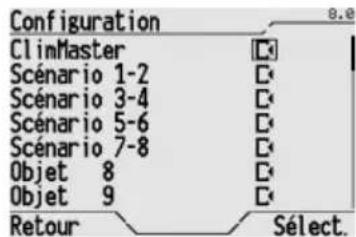

Fonction pour le contrôle de dispositifs slaves pour la régulation thermique 155
Fonction pour la commande et le contrôle de l'installation antivol 155

EN SERVICE

Comportement à la chute et au rétablissement de l'alimentation bus 156
Nettoyage du panneau 156
Changement de la pile 156
Reset 156

Remise en marche du panneau 156
Rétabillisement des réglages initiaux 156

CHARACTERISTIQUES TECHNIQUES 157

Attention! La sécurité de l'appareil n'est garantie que si l'on observe les instructions ici indiquées. Par conséquent il est nécessaire de les litre et de les conserver. Les produits Chorus doivent être installés conformément à tout ce qui est prévu par la norme CEI 64-8 pour les apparciels pour usage menager et similaire, dans des milieux non poussiêux et là où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration de l'eau.

L'organisation de vente de GEWISS est à votre entière disposition pour tous éclaircissements et informations techniques.

Gewiss SpA se reserve le droit de faire des modifications sur le produit décrit dans ce manuel, à n'importe quel moment et sans aucun préavis.

Contenu de l'emballage

n. 1 Panneau de commande et d'affichage Easy - encastrable - LUX
n.1 Borne bus
n.1 Petit couvercle avec vis
n.1 Plaque esthetique LUX
n. 4 Vis de fixation sur boite GW 24 237
n. 1 Manuel d'installation et d'emploi

Enbref

Le Panneau de commande et d'affichage Easy - encastrable - LUX permet d'interagir de manière simple et intuitive, grâce au bus KNX/EIB, avec tous les autres dispositifs du système de Home Automation et avec les centrales antivol RF équipées d'interface EIB (GW 20 476).

Le dispositif peut etre configure avec I'unité de base Easy pour :

• envoy des commandes d'activation et de désactivation (Marche / Arrêt) de charges électriques reliées à d'autres dispositifs KNX/EIB ;
• régler l'intensité lumineuse d'appareils d'éclairage contrôle par un variateur d'intensité lumineuse KNX/EIB;
• commander des rideaux et des volets motorisés reliés à des actionneurs KNX/EIB ;
• régler, même de manière programmesée, la modalité de fonctionnement (Arrêt, Confort, Preconfort, Economie et Auto) de l'installation de régulation thermique;
• sélectionner le type de fonctionnement (chauffage ou climatisation) de l'installation de régulation thermique ;
• envoyer des commandes de mémorisation et de réalisation de scenarios;
• envoyer des commandes de branchement (total ou partiel) et de débranchement de l'installation antivol.

Le panneau est muni d'un afficheur LCD graphique monochromatique de 2,8" retroéclairé et de 6 boutons frontaux, avec lesquels il est possible de naviguer dans les différentes pages de menu, d'afficher en temps réel les états des différents dispositifs, et de les modifier suivant les propres exigences. L'accès aux menus de navigation peut être protégé par un mot de passer numérique.

Le dispositif peut être utilisé commeprogrammateur horsere sur base quotidienne ou hebdomadaire, il peut executer des opérations logiques, et peut gerer des scénarios complexes, en envoyant les commandes à des intervalles de temps librement programmables. Le panneau a aussi les fonctions d'horloge, de calendrier, de memorandum et de thermometre du milieu ambient. Pour installer le dispositif, on utilise la boite spéciale encastrable GW 24 237.

Principe de fonctionnement

Le panneau de contrôle produit - par des menus et des touches de fonction - les commandes, les fonctions et les éléments d'affichage disponibles dans les divers dispositifs EIB Easy du système de Home Automation, tout en fournissant d'autres informations de caractétre général. Pour faciliter la tâche de l'utilisateur, il est possible d'acceder à chaque élément du système, et d'interagir avec lui, grâce à deux parcours logiques différents : Systèmes et Pièces.

Cette possibilité de besoin permet de regrouper les données et les fonctions de la manière la plus efficace pour le but que l'on peut réaliser. Par exemple, si l'on peut controler les lumières, il convient de selectionner Systemes Eclairage, ou l'on verra d'un coup d'oeil I'etat de toutes les lumières de la maison. Par contre, si l'on peut préparer le salon pour accueillir les amis, il convient de selectionner Pièces Salon, où, en agissant sur quelques touches, on poursra programmer l'éclairage, les volets, la climatisation, les scénarios ou autre encore.

Commandes et affichage

COMMANDES

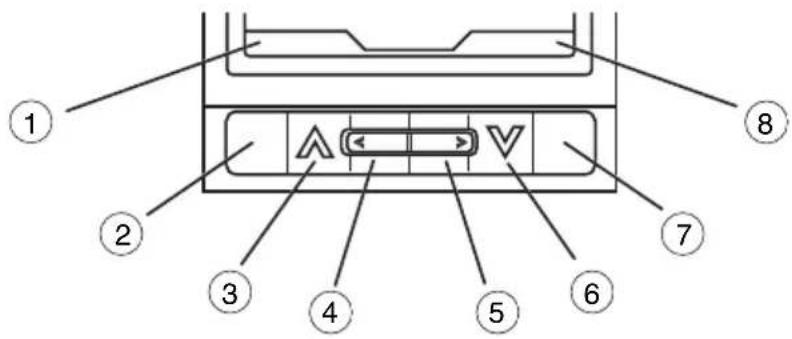

Pour naviguer dans le menu et pour acceder aux fonctions, pour envoyer des commandes et pour demander des informations, pour saisir ouCHOISER, pour configurer les fonctions ou les modifier, on utilise les six touches situées sous l'afficheur a cristaux liquides.

1 Fonction variable
2	Touché multifonctions 1 : la fonction associée est indiquée par l'inscription 1 située au-dessus de la touche. Sa pression prolongée permet de returner à la Page d'Accueil.
3 Défilament vertical vers le haut, et activation des fonctions représentées par des icônes sur la Page d'Accueil
4 Défilament horizontal vers la gauche
5 Défilament horizontal vers la droite
6 Défilament vertical vers le bas, et activation des fonctions représentées par des icônes sur la page d'Accueil
7 Touche multifonctions : la fonction associée est indiquée par l'inscription 8 située au-dessus de la touche.
8 Fonction variable

PAGE D'ACCUEIL

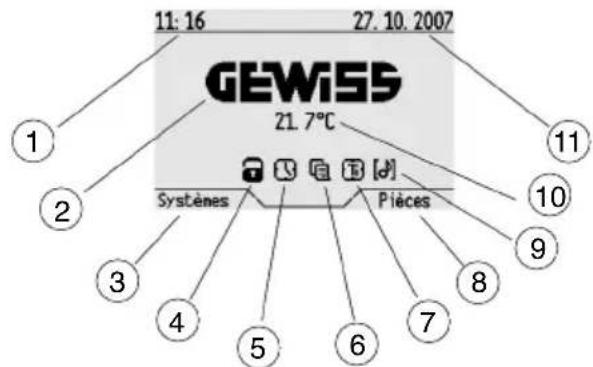

En conditions de fonctionnement normal, les informations suivantes sont montrées sur l'afficheur :

• L'icone ② indique que l'installation antivol est branchée, en cas d'intervention de l'installation antivol cette icone est remplaquee par l'icone [1]

1 Heure courante
2 Logo Gewiss

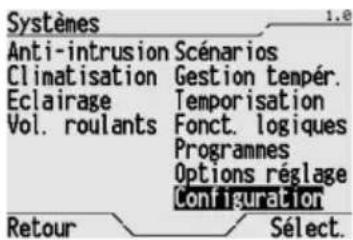

3 Fonction d'accès aux systèmes
4 Indication d'alarme antivol activée *
5 Indication de réglage du réseau et accès à la fonction
6 Indication de réglage du mémorandum et accès à la fonction
7 Indication d'activation du timer et accès à la fonction
8 Fonction d'accès aux milieux
9	Indication de l'activation de l'alarme acoustique associée à une fonction logique et accès à la liste fonction
10	Température du milieu ambient
11 Date courante

ICONES

[ON]	Activation d'une fonction du menu
[OFF]	Déactivation d'une fonction du menu
[TR]	Timer activé
[GA]	Mémorandum activé
[2]	Installation antivol branchée
[1]	Alarme antivol activée
[0]	Alarme acoustique pour fonction logique
^	Incréement de luminosité par variateur ou bien ouverture du volet ou de la persienne
✓	Déprétement de luminosité par variateur ou bien fermeture du volet ou de la persienne
×	Stop de la variation de luminosité par variateur, ou bien stop du mouvement des volets ou des persiennes
△	Réglage de l'ouverture des lamelles de la persienne
≈	Réglage de la fermeture des lamelles de la persienne
←	Sélection du canal pour la configuration, l'exécution du scenario, l'apprentissage du scenarioc
[0]	Réveil activé
ON	Accéder / Activer
OFF	Eteindre / Déscientir / Modalité de régulation thermique OFF
UP	Remonter le volet / rideau
DOWN	Baisser le volet / rideau
INC	Incrémenter la luminosité
DEC	Déprémenter la luminosité
STOP	Arrêt le mouvement / Arrêt le réglage de la luminosité
AUTO	Modalité régulation thermique automatique
ECONOMY	Modalité régulation thermique Economy
PRECOMFORT	Modalité régulation thermique Préconfort
COMFORT	Modalité régulation thermique Confort
CHAUFFAGE	Chauffage
CLIMATIS	Climatisation

CURSEUR

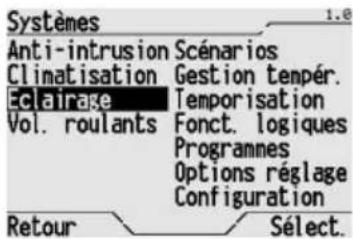

L'affichage en négatif d'un article du menu indique la position du curseur.

La page-écran au côté, par exemple, montre que le curseur est sur l'article du menu « Eclairage ».

AFFICHAGE DE L'ETAT DES DISPOSITIFS

L'etat des dispositifs est affiché sur l'écran en négatif.

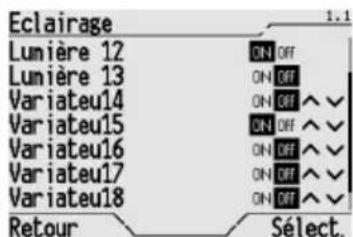

La page-écran au côte, par exemple, montre que la Lumière 12 et le Variateur 15 sont allumés, tandis que tous les autres appareils lumineux sont étenteints. Pour les variateursurs, l'icone est ON même quand la luminosité est au-dessous de 100% .

Pour les volets, il n'est pas possible d'afficher l'etat, et donc l'icone ne sera jamais affichée en négatif.

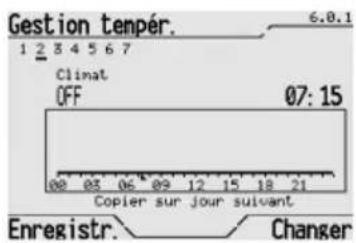

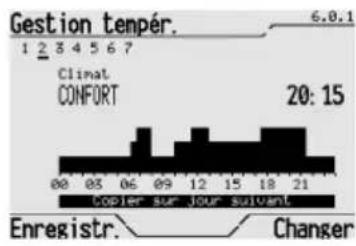

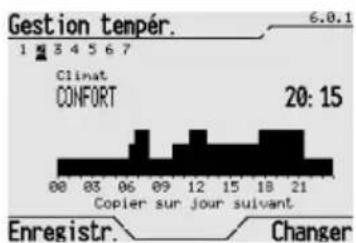

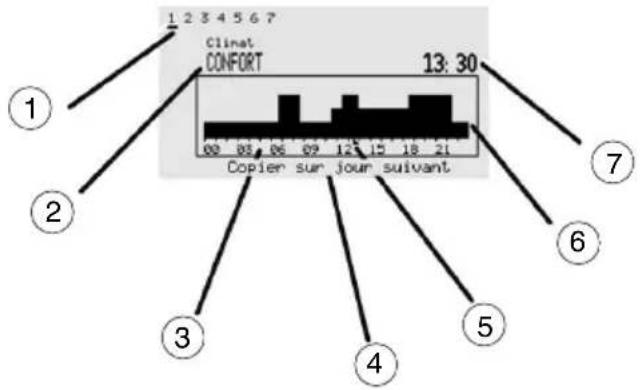

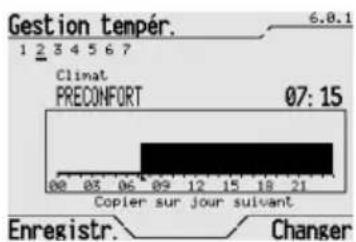

AFFICHAGE DES PROFILS TEMPORELS (RÉGULATION THERMIQUE ET TIMERS)

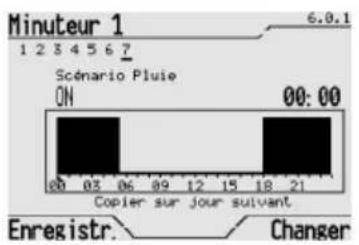

1 Jour de la semaine

2 Modality de régulation thermique activée ou état du timer, dans l'houre sélectionnée

3 Échelle temporelle quotidienne

4 Copie du programme sur le jour successif

5 Curseur de l'heure

6 Représentation graphique de la programmation quotidienne

7 Heure relative au curseur

RETROECLAIRAGE

L'afficheur graphique monochromatique est retroeclairé avec une lumière blanche. On active le retroeclairage en appuyant sur n'importe laquelle des touches frontales, et il se désactive automatiquement 30 secondes après la dernière pression d'une touche.

INSERTION DE TEXTE

Pour insérer un texte, on utilise les touches . Le besoin des caractères s'effectue avec les touches , qui permettent de faire défiler cyclquement les lettres et les chiffres disponibles. La seque est la suivante:

[espace] 0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz

La touche sort a effacer le dernier caractere affiché, tandis que la touche fait avancer l'écriture d'une position.

SECURITE

Pour des raisons de sécurité, il est possible de programmer un mot de passer pour acceder aux menus de navigation. Ce genre de précaution est très utile, par exemple, quand le panneau se trouve dans un endroit fréquent par différentes personnes, quand l'installation anti-vol est elle aussi commandée, quand on peut limiter le nombre de personnes qui peuvent modifier la configuration et les réglages du système de Home Automation.

La protection avec le mot de passer s'active chaque fois qu'on returne sur la Page d'accueil, ou bien quand le timeout expire (voir le paragraphe Reglages généraux).

ATTENTION : quand le mot de passer aura ete programme, tous les acces au menu de navigation requiereront I'ecriture du mot de passer.

Mot de passer

PROGRAMMATION/MODIFICATION DU MOT DE PASSE

Le mot de passer peut contenir jusqu'à 5 caractères alphanumerices. Le panneau de contrôle fait une distinction entre les majuscules et les minuscules : par exemple, « sapin », « Sapin » et « SAPIN » sont considérés comme des mots de passer différents. Pour programmer ou modifier le mot de passer, faire ce qui suit :

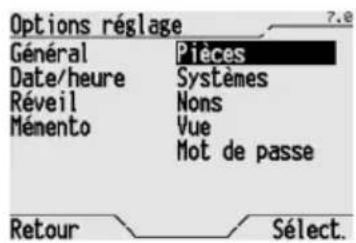

De la Page d'accueil, désirir Systèmes/PIèces → Options réglage → Mot de passage.

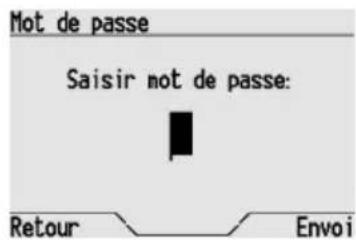

Sur la page écran qui apparait, écrire le mot de passer courant (pour avoir des informations sur l'écriture des lettres et des chiffres, voir le paragraphe Insertion d'un texte), et le confirmer avec la touche Envoi.

Si le panneau de contrôle est sans mot de passer, la procédure est terminée ; en cas contraire, la page écran latère pour l'introduction du nouveau mot de passer s'ouvre. Écrire le nouveau mot de passer et le confirmer avec Envoi.

ATTENTION : noter dans un endroit sur le mot de passer ecrit, car a partir de maintainant il sera nécessaire de I'ecrite pour acceder aux menus.

EFFACEMENT DU MOT DE PASSE

Pour effacer le mot de salle existant, après avoir ecrit le因为他们 mot de salle, laisser le champ du nouveau mot de salle vide, et confirmer avec Envoi.

ATTENTION : quand on a effacé le mot de passer, l'accès aux menus de navigation est totalement libre.

Réglage de l'heure

Les profils horaires de la régulation thermique et des activations programmes de la fonction timer sont commandés par l'horloge interne du panneau de contrôle. En outre l'heure programmée est affichée sur la Page d'Accueil du panneau de contrôle.

Le panneau de contrôle ne convertit pas l'heure automatiquement au passage de l'heure solaire à l'heure légale et vice versa, dans ces deux occasions il faut donc regler l'heure manuelle.

Pour régler l'heure, faire ce qui suit :

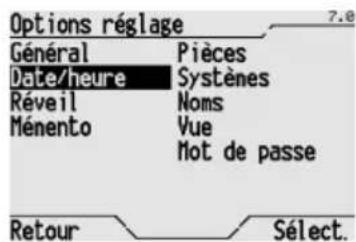

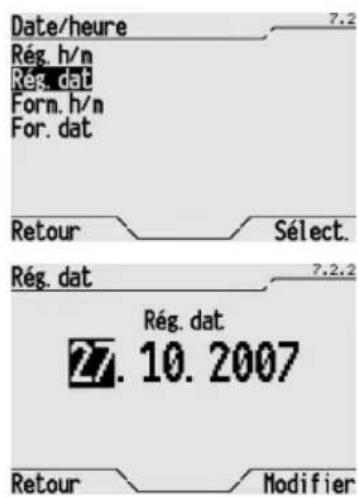

De la Page d'accueil, besoinir Systemes/PIeces Options reglage Date/heure.

Selectionner le Reg. h/m.

Utiliser les touches et pour se déplacer dans les heures, les minutes et les secondes.

Pour augmenter ou diminuier la valeur affichee, utiliser les touches et .

Confirmer la nouvelle heures avec Modifier.

Sélectionner Retour pour sortir sans modifier l'heure.

Si vous foulez, vous pouvez aussi changer le format dans lequel l'heure est affichée (24 heures ou 12 heures). Pour faire cela, selectionner Form. h/m, désir le format désire (le format courant est marqué par un point), et confirmer le choix avec Sélect.

Réglage de la date

Les profils quotidiens de la régulation thermique et des activations programmes de la fonction timer sont commandés par le calendrier interne du panneau de contrôle. En outre la date programmée est affichée sur la Page d'Accueil du panneau de contrôle. Pour régler la date, faire ce qui suit :

De la Page d'accueil, désirir Systèmes/PIèces → Options réglage → Date/heure.

FONCTIONS DE BASE

Selectionner Reg.dat.

Utiliser les touches et pour se déplacer dans les jours, les mois et les années.

Pour augmenter ou diminuier la valeur affichée, utiliser les touches et .

Confirmer la nouvelle date avec Modifier. Sélectionner Retour pour sortir sans modifier la date.

Il est possible de programmermer aussi le jour de la semaine (1= lundi ...7= dimanche).

Utiliser les touches et pour selectionner le jour de la semaine, et confirmer lechiox avec Changer.

Si vous voulez, vous pouvez aussi changer le format dans lequel la date est affichée (jour /mois /année ou mois /jour /année). Pour faire cela, selectionner For. dat, désir le format désiré (le format courant est marqué par un point), et confirmer le choix avec Select.

Réveil

ll est possible de programmer sur le panneau de controle un reveil, qui peut sonner tous les jours à la meme heure, ou bien sonner une seule fois et puis se désactiver.

Le reveil activé est signalé par l'icone qui apparait sur la Page d'accueil du panneau de contrôle.

CRÉER OU MODIFIER LE RÉVEIL

Pour creer un nouveau reveil, ou pour modifier celui qui existe, faire ce qui suit :

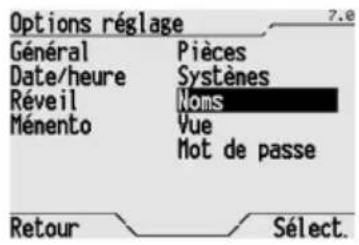

De la Page d'accueil, besoinir Systemes/PIeces > Options réglage > Réveil.

Choisir Reglage heures pour introduire un nouvel horaire de réveil, ou pour modifier l'horaire existant. Confirmer avec Sélect.

FUNCTIONS DE BASE

Régler le nouvel hora, sous la forme heures:minutes, avec les touches et , et confirmer ce réglage avec Modifier.

Selectionner Option réveil. Sur la page-écran qui s'ouvre, on peut désir si l'on peut faire sonner le réveil une seule fois, ou le faire sonner tous les jours à la même heures. La condition prédéfinie est Désactiver.

Selectionner une des options d'activation (l'option courante est signalée par un point), et confirmer le choix avec Select.

Selectionner Options sonnerie. Sur la page-écran qui s'ouvre, on peut désir si l'on peut faire sonner le réveil :

• Sans répétition : le réveil sonnependant une minute puis il se désactiver définitivement ;
• Avec répétition : le réveil repête la sonnerie pendant une minute, 5 fois, avec un intervalle de 5 minutes entre une répétition et la répétition suivante ; le cycle de répétition s'interrompt quand on désactive la sonnerie.

DÉACTIVER LE RÉVEIL

Quand le reveil sonne, on peut le désactiver directement sur la Page d'accueil enChoosing l'icone et en appuyant sur les touches ou . Si le reveil est activé mais n'est pas encore en train de sonner, pour acceder au menu pour modifier ou désactiver le reveil, il faut donc l'icone appuyer sur la touche ou .

Pour désactiver de façon permanente le réveil, sélectionner Désactiver sur la page écran de menu Options réveil (le réveil est désactivé mais l'heure programmée reste en mémoire).

RéACTIVER LE RÉVEIL

Pour reactiver le reveil que I'on avait desactive, selectionner Activer une fois, ou Activer tous les jours, sur la page ecran de menu Options reveil (le reveil sera alors reactive a l'heure precedemment programmée).

Mémorandum

On peut enregistrer, dans la mémoire du panneau de contrôle, un texte bref de memorandum, qui pourrait être vu comme une sorte de Post-it® électronique. On peut utiliser le memorandum, par exemple, pour l'échange de messages entre les divers membres d'une famille, ou comme un averissement sonore temporisé. On peut memoriser jusqu'à 8 memorandums, chacun d'eux identifié par un titre. L'existence de memorandums actifs est signalée par l'icone qui apparait sur la Page d'accueil du panneau de contrôle.

CREATION D'UN MÉMORANDUM

Pour creer un nouveau memorandum, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Options reglage Memento.

FONCTIONS DE BASE

Selectionner Creer, et confirmer avec Select.

Sur la page écran qui apparaît, écrire le titre du memorandum, qui peut avoir jusqu'à 20 caractères (pour toutes informations sur l'écriture des lettres et des chiffres, voir le paragraphe Insertion de texte). Confirmer avec Sélect.

Sur la page-écran qui apparaît, introduire :

• le texte du mémorandum (qui peut avoir jusqu'à trois lignes de 20 caractères chacune ; pour toutes informations sur l'écriture des lettres et des chiffres, voir le paragraphe Insertion de texte) ;
• l'heure d'activation du memorandum, dans le format heures:minutes, qui engendre une signalisation acoustique à l'heure qui est programmée;
• le type de fonctionnement: ordinaire (le mémorandum s'active tous les jours à l'heure établie), ou extraordinaire (le mémorandum s'active une seule fois, à l'heure établie, puis il se désactive); pour sélectionner le type de fonctionnement utiliser les touches et .

Pour passer d'une ligne à une autre, utiliser Régler et Retour.

Confirmer ce qu'on a insere avec Regler.

DÉSACTIVATION DE LA SIGNALISATION ACOUSTIQUE

Pour désactiver la signalisation acoustique du mémorandum, Sélectionner Retour sur la page-écran qui apparait. Appuyer à nouveau sur Retour pour désactiver l'affichage du mémorandum.

AFFICHAGE ET MODIFICATION D'UN MÉMORANDUM

Pour afficher et modifier un mémorandum, faire ce qui suit :

De la Page d'accueil, désir Systèmes/PIèces > Options réglage > Mémento.

Selectionner Affich./Modif., et confirmer avec Select.

FONCTIONS DE BASE

Sur la page-écran qui apparait, tous les memorandums mémorisés sont enumeratedres. Sélectionner avec les touches et le memorandum que l'on désire afficher, et confirmer le choix avec Selct.

Le nom du memorandum apparait. Confirmer avec Select. Ensuite, selectionner plusieurs fois Régler : a chaque pression de la touche, un élément du memorandum apparait ( ligne de texte 1, ligne de texte 2, ligne de texte 3, heures et type de fonctionnement). Quand un élément est affiché, on peut aussi le modifier suivant les procédures utilisées pour créé un memorandum. A la fin, selectionner à nouveau Régler pour sauvegarder les modifications eventuelles, ou bien Retour pour conserver les anciens réglages.

Il est possible d'acceder à la page écran de création et de modification des mémorandums directement à partir de la Page d'accueil, en selectionnant l'icone correspondante et en confirmant avec les touches et . L'icone n'est affichée que si des mémorandums sont actifs.

ELIMINATION D'UN MÉMORANDUM

Pour éliminer un memorandum, faire ce qui suit :

De la Page d'accueil, désir Systemes/PIèces → Options réglage → Mémento.

Selectionner Effacer, et confirmer avec Select.

Sur la page-écran qui apparait, tous les memorandums mémorisés sont enumeratedés. Sélectionner avec les touches et le memorandum que l'on désire eliminer, et confirmer le choix avec Select.

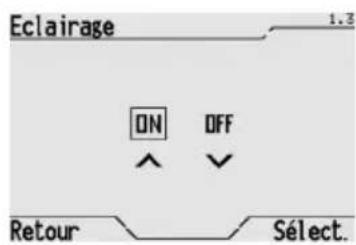

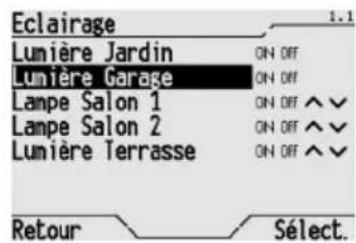

Allumage et extinction d'une lumière

Pour allumer ou eteindre une lumiere, faire ce qui suit :

Dans la Page d'accueil, selectionner Systèmes ou Pièces, puis le système ou le milieu où se trouve la lumière qui vous interesse, et enfin indiquer avec les touches et la lumière sur laquelle vous pouze agir.

Entourer d'un encadré, en utilisant les touches « et «, l'action que l'on peut faire sur la lumière :

Marchepourallumerla lumiere,ou bien
- Arré pour éteindre la lumière

et confirmier le choix avec Select.

Si l'on appuie sur la touche Select avec le nom de I'objet selectionné, une page écran s'ouvre où il est possible d'afficher et de commander exclusivement cette lumière.

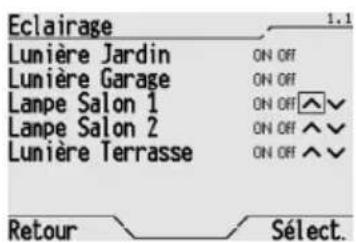

Allumage, extinction et réglage d'une lumière connectée à un variateur d'intensité lumineuse

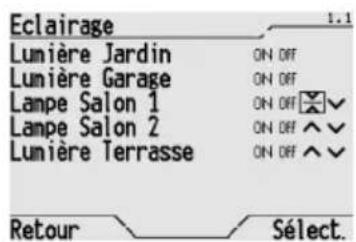

Pour allumer, eteindre ou regler une luziere connectee a un variateur, faire ce qui suit :

Dans la Page d'accueil, selectionner Systemes ou Pièces, puis le système ou le milieu où se trouve la lumière qui vous interesse, et enfin indiquer avec les touches et la lumière sur laquelle vous désirez agir.

Entourer d'un encadre, en utilisant les touches e , l'action que l'on peut faire sur la lumière :

Marchepourallumercompletementla lumiere,ou bien
- Arrêt pour être complètement la lumière, ou bien
Pour augmenter l'intensité de la lumière, ou bien
- pour diminuer l'intensité de la lumière et confirmer le choix avec Sélect.

Si on a choisi d'augmenter ou de diminuer l'intensité de la lumière, l'icone correspondante se transformera en ?andis que l'intensité lumineuse commencerà à varier de manière continue. Appuyer sur Select lorsque la luminosité aura atteint le niveau désiré.

FONCTIONS DE BASE

Si l'on appuie sur la touche Select. avec seulement la lumière selectionnee, une page ecran s'ouvre où il est possible d'afficher et de commander exclusivement cette luziere.

Ouverture, fermetre et réglage de volets et de persiennes.

Pour ouvrir, fermer et régler un volet ou une persienne, faire ce qui suit:

Dans la Page d'accueil, Sélectionner Systèmes ou Pièces, puis le système ou le milieu où se trouve le volet ou la persienne qui vous interesse, et enfin indiquer avec les touches et le volet ou la persienne sur lequel vous désirez agir.

Entourer d'un encadré, en utilisant les touches « et», l'action que l'on peut faire sur le volet ou la persienne:

• pour ouvrir le volet, ou faire monter la persienne, ou bien
• pour fermer le volet ou faire descendre la persienne, ou bien
• pour regler les lamelles de la persienne en ouverture, ou bien
  Pour regler les lamelles de la persienne en fermetre

et confirmier le choix avec Select.

Si I'on a choisi d'ouvir ou de fermer le volet (ou bien de faire monter ou descendre la persienne) I'icone correspondante se transformera en ?tandis que le volet (ou la persienne) se mettra en mouvement. Appuyer sur Select. si I'on veut interrompre le mouvement avant que le volet (ou la persienne) ne soit entierement ouvert (completement en haut) ou bien entierement fermé (completement en bas).

Si l'on appuie sur la touche Select. avec le nom de I'objet selectionné, une page écran s'ouvre où il est possible d'afficher et de commander exclusivement ce volet ou cette persienne.

Sur cette page écran, on peut en outre régler l'inclinaison des lamelles de la persienne. Sélectionner le symbole correspondant (Au) appuyer plusieurs fois sur Select., jusqu'à ce que les lamelles atteignent l'inclinaison désirée (à chaque pression de la touche correspond un pas de réglage des lamelles).

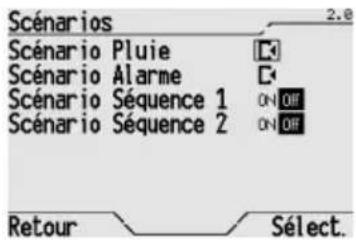

Activation d'un scenario ou d'un scenario séquence

Pour activer un scenario ou un scenario séquence, faire ce qui suit :

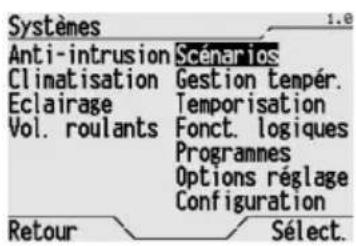

De la Page d'accueil, désir Systemes/PIèces → Scénarios.

Sur la liste qui s'ouvre, désirir le scenario à activer, en indiquant, avec les touches et , l'icone correspondante. Confiérer le choix avec Sélect.

Si I'on peut opérer sur un scenario séquence, indiquer avec les touches et l'icone Marche ou Arrêt qui correspond à l'action à accomplir (Marche active le scenario séquence, Arrêt interrupt le scenario séquence s'il est en cours).

Si l'on interrompt un scenario séquence, l'état des objets qui le composent reste le même état que ces objets avaient au moment de l'interruption (par exemple, si une lumière était allumée, elle reste allumée). Quand on active un scenario séquence précédement interrompu, la série des commandes reprend à partir de la première instruction, et non pas à partir de la dernière instruction executée avant l'interruption.

Modification de la régulation thermique

Pour modifier le fonctionnement de l'installation de régulation thermique, faire ce qui suit :

De la Page d'accueil, désirir Systèmes/PIèces →Gestion timper.

Pour modifier la modalité de fonctionnement, sélectionner avec les touches et Mode opérate, et ensuite utiliser les touches et pour désirer entre:

• Arret, qui éteint l'installation (en maintainant activées les fonctions antigel ethautes températures);
• ECONOMIE, PRECONFORT et CONFORT, qui activent, sur les dispositifs slaves, les set points de température correspondants programmes sur les dispositifs eux-memes;
• AUTO, où les chronothermostats configurés comme slaves suivent leur profil de température quotidien/hebdomadaire (les thermostats configurés comme slaves n'excutent aucun type de commande);
• ACT. PROFIL, où tous les dispositifs slaves suivent le profil de température quotidien/hebdomadaire programme dans le panneau de contrôle.

Confirmer le choix avec Régler.

Pour modifier le type de fonctionnement, selectionner Fonctionnement avec les touches et , et ensuite utiliser les touches et pourCHOISIR entre:

CHAUFFAGE, ou bien
CLIMATIS.

Confirmer le choix avec Régler.

Pour d'autres informations sur la regulation thermique, et pour programmer le profil horsaire quotidien/hebdomadaire, voir le paragraphe Programmation de l'installation de regulation thermique.

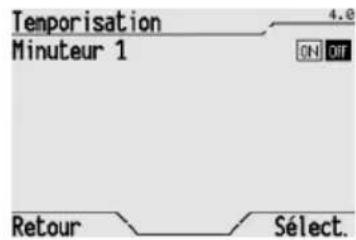

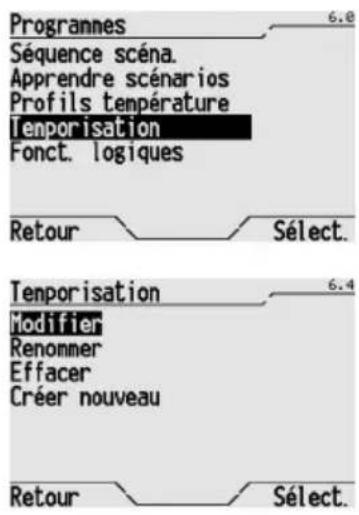

Activer et désactiver un timer

Pour activer ou désactiver un timer, faire ce qui suit :

De la Page d'accueil, désir Systemes/Pièces → Temporisation.

Sur la liste qui s'ouvre, désir le timer à activer ou à désactiver, en l'indiquant avec les touches et.

Selectionner, avec les touches et , l'icone:

• ON pour activer le timer
• OFF pour désactiver le timer et confirmer le choix avec Sélect.

Pour returner au menu precedent, besoin Retour.

Pour d'autres informations sur la creation et la programmation d'un timer, voir le paragraphe Programmation des timers.

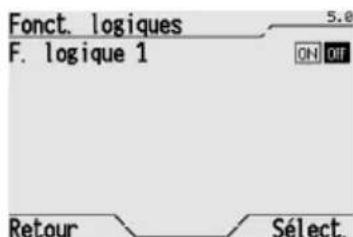

Activer et désactiver une fonction logique

Pour activer ou désactiver une fonction logique, faire ce qui suit :

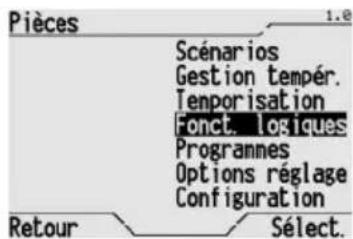

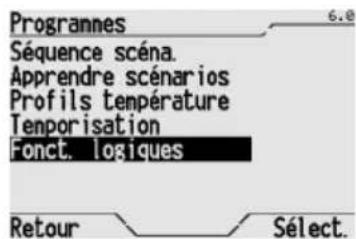

De la Page d'accueil, besoinir Systemes/PIeces Fonct. logiques.

Sur la liste qui s'ouvre,CHOISIR LA Fonction Logique a activer ou a desactiver, en I'indiquant avec les touches et

Selectionner, avec les touches et , l'icone :

Marchepouractiverla fonctionlogique
- Arrêt pour désactiver la fonction logique et confirmer le choix avec Sélect.
Pour returner au menu précédent, besoin Retour.

Pour d'autres informations sur la création et la programmation d'une fonction logique, voir le paragraphe Programmation des fonctions logiques.

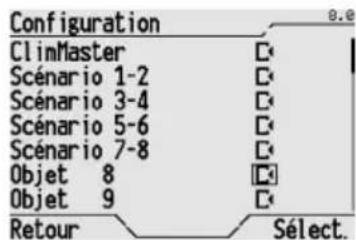

Antivol

ATTENTION : si le même panneau de contrôle est utilisé pour commander l'installation antivol, il faut programmer dans le panneau de contrôle le mot de passer, comme expliqué au paragraph Mot de passer. C'est une mesure de sécurité indispensable, car en cas contraire quiconque accede au panneau de contrôle pourrait désactiver l'installation antivol.

BRANCHEMENT TOTAL DE L'INSTALLATION ANTIVOL

Pour brancher complètement l'installation antivol, faire ce qui suit :

De la Page d'accueil, désir Systemes >Anti-intrusion.

Sur la page écran qui apparait, indiquer, en utilisant les touches , , et , l'ON situé a côté de Activation totale, et confirmer le choix avec Sélect.

L'activation de l'installation antivol est affichée par le message Anti-intrusion: Marche, par le marquage de l'icone ON (MARCHE) à côté de Activation totale, et, sur la page d'accueil, par l'icone

Si l'installation antivol n'est pas branchée, il faut vérifier si la centrale est validée pour le branchement, en contrôle qu'a cote de Habilitation il y a «OUI» (s'il y a «NON», cela peut dire que la centrale n'est pas validée pour le branchement, et il est donc nécessaire de vérifier dans la centrale elle-même la cause de ce signalement).

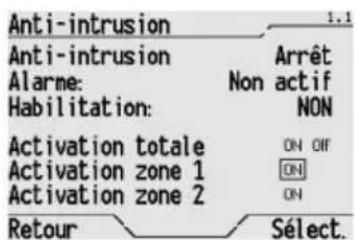

BRANCHEMENT PARTIEL DE L'INSTALLATION ANTIVOL

Pour brancher partiellement l'installation antivol, faire ce qui suit :

De la Page d'accueil, besoin Systemes Anti-intrusion.

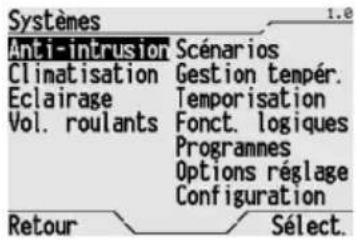

Sur la page écran qui apparaît, indiquer, en utilisant les touches ▲, ▼, ▴ et ▶, l'ON situé à côté de Activation parcial 1 o Activation parcial 2, suivant la zone qui doit être activée, et confirmer le choix avec Select.

L'activation de l'installation antivol est affichée par le message Anti-intrusion: Activat. zone 1 o Activat zone 2, par le marquage de l'icone ON (MARCHE) à cote de Activation parcial 1 o Activation parcial 2, et, sur la page d'accueil, par l'icone

Si l'installation antivol n'est pas branchée, il faut vérifier si la centrale est validée pour le branchement, en contrôle qu'a cote de Habilitation il y a «0UI» (s'il y a «NON» cela peut dire que la centrale n'est pas validée pour le branchement, et il est donc nécessaire de vérifier dans la centrale elle-même la cause de ce signalement).

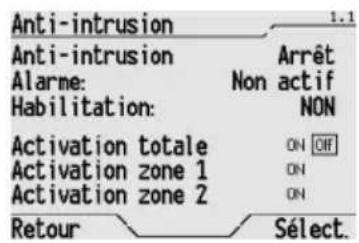

DEBRANCHEMENT DE L'INSTALLATION ANTIVOL

Pour débrancher l'installation antivol, faire ce qui suit :

De la Page d'accueil, désir Systemes >Anti-intrusion.

Sur la page écran qui apparait, indiquer, en utilisant les touches , , et Arret situé à côté de Activation totale, et confirmer le choix avec Sélect.

Il n'est pas possible d'effectuer un débranchement partiel de l'installation antivol. Au cas où cela serait nécessaire, il faudra tout d'abord débrancher toute l'installation, puis brancher à nouveau seulement la zone que l'on peut activer.

Pour débrancher l'installation antivol, il est aussi possible d'acceder à la page écran de commande directement à partir de la Page d'accueil, en selectionnant l'icone, et en confirmant avec les touches ou .

Quand I'antivol est activé, sur la Page d'accueil I'icone est affichée.

En cas d'intervention de l'alarme antivol, l'icone de l'antivol est remplacede par I'icone [!]. Le panneau commence a sonner pour indiquer que I'alarme antivol est activee.

En appuyant sur les touches ou , il est possible de désactiver la signalisation acoustique. En appuyant à nouveau sur les touches ou avec le carre de selection sur l'icone [!] de la Page d'accueil, on peut acceder à la page de commande de l'installation antivol. Àpres qu'on a mis l'alarme antivol à zéro, l'icone [!] est plus affichée.

Scenario

Le scenario est une combinaison personalisée d'éclairage, climatisation, état des volets et des persiennes, etc.

Pour creer un scenario, voir le paragraphe Creation d'une fonction scenario.

Pour activer un scenario, voir le paragraphe Activation d'un scenario ou d'un scenario séquence.

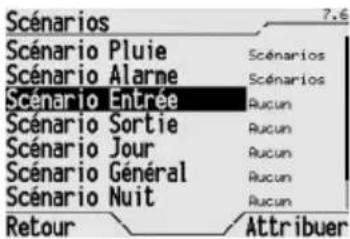

ASSIGNATION D'UN SCENARIO AU SYSTÉME DE SCENARIOS

Pour qu'on puisse l'utiliser, un scenario déjà créé doit d'abord être assigné au système de Scenarios.

Pour assigner un scenario au système de Scenarios, faire ce qui suit :

De la Page d'accueil, besoin Systèmes/Pièces > Options réglage > Systèmes > Scenarios.

Selectionner sur la liste, avec les touches et , le scenario que l'on désire assigner, et confirmer le choix avec Attribuer.

ELIMINATION D'UN SCENARIO DU SYSTÉME DE SCENARIOS

Pour éliminer un scenario du système de Scénarios, faire ce qui suit :

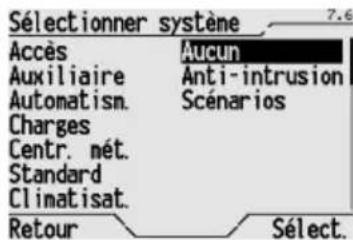

De la Page d'accueil, besoinir Systèmes/PIèces → Options réglage → Systèmes → Aucun.

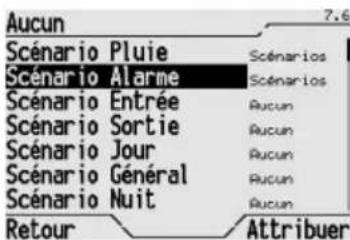

Selectionner, avec les touches et , le scenario que I'on désire eliminer, et confirmer le choix avec Attribuer.

Le scenario n'est pas effacé, mais simplement mis de côte ; il pourra par la suite etre a nouveau assigné au systeme de Scenarios.

Un scenario non assigné au système de Scénarios n'est affché ni parmi les scénarios qui peuvent être activés, ni parmi les scénarios qui peuvent être appris.

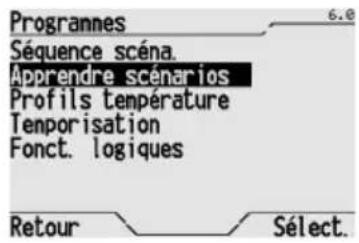

APPRENTISSAGE D'UN SCENARIO

L'apprentissage d'un scenario consiste a memoriser l'etat courant de tous les dispositifs qui font partie du même scenario.

Pour apprendre un scenario, faire ce qui suit :

Regler manuellement I'etat de tous les disposits (lumières, volets, thermostats, etc.) qui font partie de la fonction scenario precedemment créé.

De la Page d'accueil, désirir Systemes/Pièces Programmes Apprendre scénarios.

Selectionner, avec les touches et , le scenario que l'on désire apprendre, en mettant en évidence l'icone Correspondante, et confirmer le choix avec Apprendre.

Selectionner Retour si I'on ne peut pas memoriser le scenario.

Programmation d'un scenario séquence

Le scenario séquence est un scenario où les réglages choisis ne s'activent pas tous en même temps, mais deviennent opérationnels progressivement dans le temps, suivant une série prédéterminée.

On peut programmermer jusqu'à 16 scénarios sequence, et chacun d'eux peut interesser jusqu'à 16 objets (lumières, volets, etc.).

Chaque commande peut avoir un retard d'activation qui varie d'1 seconde à 24 heures. Les scénarios peuvent etre crees, modifiés, renommés et elimines en fonction des exigences de chaque utiliseur.

CREATION D'UN NOUVEAU SCENARIO SEQUENCE

Pour creer un scenario sequence, faire ce qui suit :

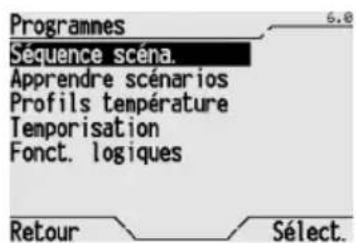

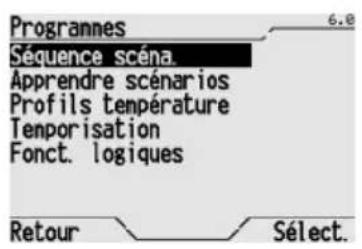

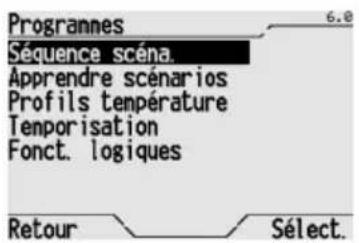

De la Page d'accueil, désirir Systemes/PIèces > Programmes > Sequence scénà.

Selectionner Creer nouveau, pour creer un nouveau scenario.

FONCTIONS AVANÇÉES

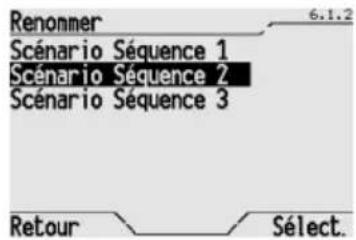

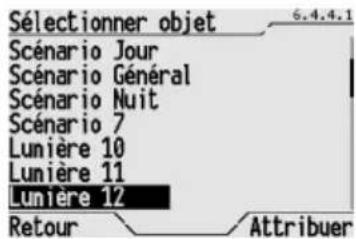

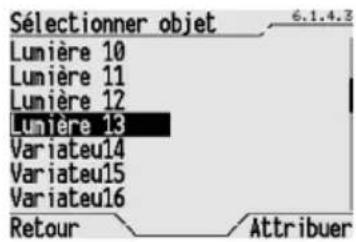

Sur la page écran qui s'ouvre, écrire le nombre du nouveau scenario. Le nom est composé en choisisant 3 différents termes des dictionnaires prédéfinis (pour les termes contenus dans les dictionnaires, voir le paragraphe Dictionnaires). Ce nom apparaître sur l'afficheur dans les menus deCHOIX, et il devrait identifier clairément ce que le scenario fait.

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .

Confirmer le nom composé avec Sélect.

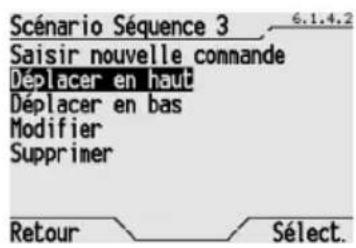

Il s'ouvre une page écran pour entrer les commandes qui font partie du nouveau scenario. Pour les détails sur l'insertion et la configuration des commandes, voir le paragraphe Modification d'un scenario séquence.

MODIFICATION D'UN SCENARIO SEQUENCE

Pour modifier un scenario séquence, en ajoutant ou en éliminant des commandes, ou bien en variant l'ordre dans lequel elles sont exécutées, faire ce qui suit :

De la Page d'accueil,CHOISIR Systèmes/PIeces Programmes Sequence scenae.

Selectionner Modifier pour entrer dans la procEDURE de modification.

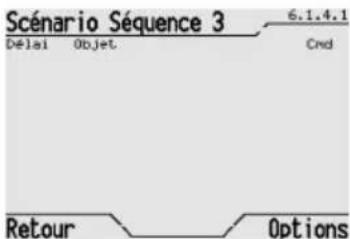

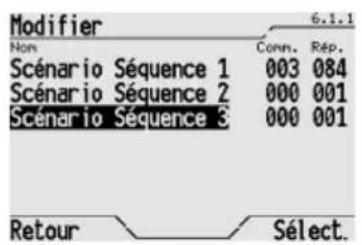

Sur la page écran qui s'ouvre sont enumerated tous les scénarios séquence, avec l'indication du nombre de commandes contenues dans le scenario et du nombre de répetitions programmées pour chaque activation. Sélectionner, avec les touches et , le scenario que l'on désire modifier, et confirmer le choix avec Sélect.

Si le scenario ne contient aucune commande, la page écran qui s'ouvre sera vide; en cas contraire, les commandes déjà programmesées seront indiquées. Pour chaque commande sont affichés le retard avec lequel elle s'exécute par rapport à l'activation du scenario séquence, l'objet interessé, et l'action executée.

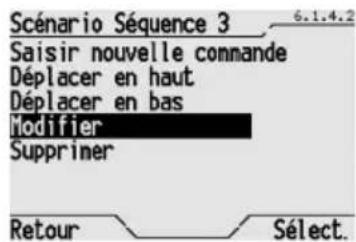

Si I'on selectionne Options, les fonctions disponibles sont indiquées :

• Saisir nouvelle commande, ce qui permet d'entrez une nouvelle commande à la queue des commandes déjà prsentes ; en cas de creation d'un nouveau scenario c'est la seule option disponible.
• Déplacer en haut, qui permet de déplacer d'une position vers le haut la commande mise en évidence sur la liste; au cas où l'on doit avancer de plus d'une position, il faut répéter cette commande autant de fois que nécessaire.
• Déplacer en bas, qui permet de déplacer d'une position vers le bas la commande mise en évidence sur la liste; au cas où l'on doit reculer de plus d'une position, il faut repeter la commande autant de fois que nécessaire.
• Supprimer, qui permet d'éliminer la commande mise en évidence. Confirmer le choix de la fonction avec Sélect.

FONCTIONS AVANCEES

Pour entrer dans le scenario sequence une nouvelle commande, selectionner Saisir nouvelle commande.

La page écran qui s'ouvre enumerated tous les objets qu'il est possible d'utiliser (scénarios, lumière, volets, etc.). Sélectionner l'objet visé par la commande et confirmer lechioix avec Attribuer.

Sur la page écran qui s'ouvre, entre le retard à l'activation, c'est-à-dire le temps qui doit passer à partir de la commande précédente jusqu'à ce que la commande qu'on est en train d'entrée soit executée. Ce temps doit être entre dans la forme de heures:minutes:secondes, à l'aide des touches et , et , et confirmé avec Attribuer.

Il s'ouvre une page ou l'on peut programmermer la commande que I'objet devra executer. Utiliser les touches et pour faire defiler les commandes disponibles, et confirmer lechioix avec Select. Les commandes disponibles dépendent du type d'objet.

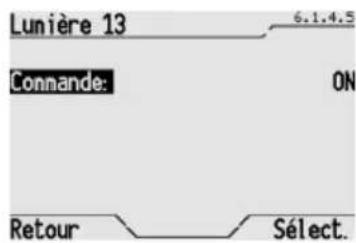

Les commandes les plus courantes sont : ON = allumer / activer ; OFF = eteindre / désactiver ; remonter le volet / la persienne; DOWN = abaiser le volet / la persienne ; STOP = stop / arrêt ; = incrémenter luminosité du variateur ; DEC = décrémenter luminosité du variateur, etc.

Quand on a confirmé l'entrée de la nouvelle commande, la page écran réapparait, où sont affichées toutes les commandes du scenario séquence, avec les retards, l'objet liéssé, et la commande qui est exécutée ; la commande qu'on vient d'entrer est la dernière de la liste.

Pour modifier la série d'exécution des commandes, sélectionner avec les touches et la commande de la liste des commandes, et désir dans le menu Options la fonction Déplacer en haut ou Déplacer en bas, puis confirmer le choix avec Sélect.

Pour modifier une commande, la sélectionner de la liste des commandes avec les touches et , et désir dans le menu Options la fonction Modifier, puis confirmer lechiox avec Selct. Ensuite modifier, autant que nécessaire, le retard d'activation et la commande que l'objet devra executer.

FONCTIONS AVANÇÉES

Pour éliminer une commande, la sélectionner de la liste des commandes avec les touches et , et désir dans le menu Options la fonction Supprimer, puis confirmer le besoin avec Sélect.

MODIFICATION DU NOMBRE DE RÉPÉTITIONS DU SCENARIO SEQUENCE

Un scenario séquence peut se repeter automatiquement un nombre fini ou infini de fois. Il est ainsi possible, par exemple, de créé des simulations de présence, de faire fonctionner à intervalles réguliers une pompe de l'eau pour éviter des problèmes de condération en hiver, et ainsi de suite. Pour varier le nombre de répetitions d'un scenario, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Sequence scena.

Selectionner Modifier pour entrer dans la procEDURE de modification, et confirmer avec Select.

Sur la page écran qui s'ouvre sont enumerated tous les scénarios séquence, avec l'indication du nombre de répetitions (Rép) programmes pour chaque activation. Sélectionner, avec et , le scenario dont on peut modifier les répetitions, se déplacer avec la touche sur la colonne Rép., et confirmer le choix avec Sélect.

Dans la page écran qui s'ouvre, il est possible, avec les touches « et », « et », d'augmenter ou de diminuer le nombre de répetitions programmes. Si l'on programme sur 0, le nombre de répetitions est infini (dans ce cas pour arreter le scenarioit séquence, il faut le désactiver manuellement, comme illustré au paragraphe Activation d'un scenarioit ou d'un scenarioit séquence). Confirmer le choix avec Régler.

CHANGER LE NOM D'UN SCENARIO SEQUENCE

Au cas ou l'on doit renomer un scenario séquence, par exemple pour lui donner un nom plus descriptor, ou bien parce qu'il ne correspond plus au comportement du scenario après les modifications effectuées, faire ce qui suit :

De la Page d'accueil, désirir Systèmes/PIèces → Programmes → Sequence scénà.

FONCTIONS AVANÇÉES

Selectionner Renommer pour entrer dans la procEDURE de modification, et confimer avec Select.

Sur la page écran qui s'ouvre sont enumerated tous les scénarios séquence. Sélectionner, avec les touches et , le scenario que l'on désire renommer, et confirmer le choix avec Sélect.

Sur la page écran qui s'ouvre, écrire le nouveau nom du scenario. Le nom est composé enCHOISIGSS 3 differents termes des dictionnaires prédéfinis (pour les termes contenus dans les dictionnaires, voir le paragraphe Dictionnaires).

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .
Confirmer le nom composé avec Changer.

ELIMINATION D'UN SCENARIO SEQUENCE

Pour éliminer un scenario séquence, faire ce qui suit :

De la Page d'accueil, désirir Systèmes/PIèces → Programmes → Sequence scénà.

Selectionner Supprimer, et confirmer avec Select.

Sur la page écran qui s'ouvre sont énumérés tous les scénarios séquence. Sélectionner avec les touches et le scenario que l'on désire éliminer, et confirmer le choix avec Sélect.

Le message « Scéncario correctement éliminé » confirme que l'effacement a eu lieu.

FONCTIONS AVANÇÉES

Programmation de l'installation de regulation thermique

Le panneau de contrôle peut agir en tant que contrôleur master, et envoyer via bus le type et la modalité de fonctionnement aux divers thermostats et chronothermostats présents dans l'installation et configures comme slave. Pour programmer sur une base hebdomadaire les modalités de fonctionnement, et les heures pendant lesquels elles s'activent, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Profils température.

Sur la page écran qui s'ouvre, Sélectionner, avec les touches et , le profil correspondant au type de fonctionnement (chauffage ou climatisation) que l'on peut modifier, et confirmer le choix avec Sélect.

Les deux profils, pour le chauffage et pour la climatisation, sont gérés par le panneau de manière indépendante. Par conséquent, au changement de la saison, il suffit de changer le type de fonctionnement sur le panneau (voir le paragraphe Modification de la régulation thermique).

Les thermostats et les chronothermostats programmes comme slave présents dans l'installation suivant le type et la modalité qui sont programmés sur le panneau.

Sur la page écran qui s'ouvre estprésenté le profil pour le jour courant, qui est souligné. Toutes les informations affichées sur le display sont illustrées en détails au paragraphe Affichage des profils temporels.

Si I'on peut passer à un autre jour, appuyer sur la touche et se déplacer avec les touches et jusqu'à ce que le jour interèse soit indiqué en négatif.

Confirmer le可以选择 Changeur. Utiliser les touches et pour passer des jours à l'axe des heures, et Copier sur jour successif, et vice-versa.

Utiliser les touches et pour déplacer le curseur sur l'axe des heures; le réglage se fait avec des pas de 15 minutes, et l'heure est visualisée à droite au-dessus du carre.

Quand l'heure à laquelle on peut que se produit la variation de modalité de fonctionnement est atteinte, sélectionner plusieurs fois Changer, jusqu'à ce que la modalité désirée apparaisse à gauche, au-dessus du carré. La modalité change cycliquement entre OFF, ECONOMIE, PRECONFORT, CONFORT et AUTO.

La modalité programmée reste activée jusqu'à changement successif, s'il est programmesé, ou bien jusqu'à la fin de la journée s'il n'y a pas d'autres variations. L'évolution des modalités de fonctionnement est affichée sur le display graphiquement.

ATTENTION: le panneau règla modalité, mais pas la température; cette dernière est réglée pour chaque modalité dans les chronothermostats et thermostats slave (par conséquent les chronothermostats et les thermostats pouraient gérer avec la même modalité des températures ambiantes différentes). Dans la tranche horsaire programmee comme AUTO, le panneau envoie aux chronothermostats slave la commande de modalité AUTO. Par conséquent les chronothermostats suivront le profil quotidien de température méorisé en leur interieur, et il programmereront en conséquence aussi les modalités de fonctionnement de leurs thermostats de zone.

FONCTIONS AVANÇÉES

Pour copier directement dans le jour suivant le profil horsaire réalisé, appuyer sur , et quand Copier sur jour suivant est mis en évidence en négatif, sélectionner Changer pour effectuer la copie. Pour copier le profil créé sur tous les jours de la période, sélectionner continulement Copie sur jour suivant, jusqu'à ce qu'on soit returné au jour dont on est parti.

Le profil copie peut ensuite être modifié à votre gré, suivant les instructions précédemment illustrées.

A la fin de la programmation, Sélectionner Enregistr. pour la ménoriser et returner au menu de Programmation.

Pour programme le type de fonctionnement de la régulation thermique, voir le paragraphe Modification de la régulation thermique.

Programmation des timers

Grace au panneau de contrôle, on peut associer à différents objets (lumières, scénarios, volets, etc.) des profils de fonctionnement hebdomadaires (timer) pour automatiser les actions repétitives. Par exemple, on peut ouvrir et fermer, à des heures prédéterminées, un store pour se protégger contre les rayons du soleil, ou bien on peut activer tous les matins, à l'heure prédéterminée, le scenario « Réveil ». On peut programmerper jusqu'à 12 timers.

Ave les timers et les scenarios sequence, on arrive a creer des « simulations de presence » qui peuvent contribuer a réduire les risques de vol. Les timers peuvent être créés, modifiés, nommés à nouveau et éliminés en fonction des exigences propres.

La déactivation d'un timer ne comporte pas l'effacement du profil horaire qui lui est associé.

CREATION D'UN NOUVEAU TIMER

Pour creer un nouveau timer, faire ce qui suit :

De la Page d'accueil, désiré Systemes/PIèces > Programmes > Temporisation.

Créer le nouveau timer en scélectionnant Créer nouveau.

Sur la page écran qui s'ouvre, entre le nom du nouveau timer. Le nom est composé enCHOIsssant 3 differents termes des dictionnaires prédefinis (pour les termes contenus dans les dictionnaires, voir le paragraphe Dictionnaires). Ce nom apparaître sur l'afficheur dans les menus de choix, et il devrait identifier clairment ce que le timer fait.

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .

Confirmer le nom composé avec Sélect.

FONCTIONS AVANCEES

Sur la page écran qui s'ouvre, sélectionner l'objet pour le nouveau timer, et confirmer le besoin avec Attribuer.

La page écran du profil temporel du timer s'ouvre. Pour plus de détails sur la modification du profil temporel, voir le paragraphe Modification d'un timer.

MODIFICATION D'UN TIMER

Pour modifier le profil temporel d'un timer, c'est-à-dire pour étabir quand l'objet sera associé au timer, et ce qu'il fera, faire ce qui suit:

De la Page d'accueil, désir Systèmes/PIèces → Programmes → Temporisation.

Selectionner Modifier pour entrer dans la procEDURE de modification.

Sur la page écran qui s'ouvre sont enumerated tous les timers. Sélectionner, avec les touches et , le timer que l'on désire modifier, et confirmer le besoin avec Sélect.

Sur la page écran qui s'ouvre estprésenté le profil pour le jour courant, qui est souligné. Toutes les informations affichées sur le display sont illustrées en détails au paragraphe Affichage des profils temporels.

Si l'on peut passer à un autre jour, appuyer sur la touche et se déplacer avec les touches et jusqu'à ce que le jour interèse soit indiqué en négatif. Confirmer le choix avec Changer. Utiliser les touches et pour passer des jours à l'axe des heures, et Copier sur jour successif et vice-versa.

Utiliser les touches et pour déplacer le curseur sur l'axe des heures; le réglage se fait avec des pas de 15 minutes, et l'heure est affichée à droite au-dessus du carré.

Quand l'heure à laquelle on peut que se produit la variation de l'etat de l'objet est atteinte, selectionner plusieurs fois Changer, jusqu'à ce que l'etat désire apparaisse à gauche, au-dessus du carré. L'etat change cycliquement parmi les valeurs disponibles pour l'objet (par exemple ON/OFF, UP/DOWN/STOP, etc.).

L'etat programme reste activé jusqu'au changement successif, si un changement est programmé, ou bien jusqu'à la fin de la journée, s'il n'y a pas d'autres variations.

L'évolution des états est affichée sur le display graphiquement.

Pour copier directement dans le jour suivant le profil horsaire réalisé, appuyer sur , et quand Copier sur jour suivant apparait mis en évidence en négatif, Sélectionner Changer pour effectuer la copie. Pour copier le profil créé sur tous les jours de la période, Sélectionner continulement Copie sur jour suivant, jusqu'à ce qu'on returne au jour dont on est parti.

Le profil copie peut ensuite être modifié à votre gré, suivant les instructions précédemment illustrées.

A la fin de la programmation, Sélectionner Enregistr. pour la mémoriser, et returner au menu de Programmation.

Pour l'activation d'un timer, voir le paragraphe Activation d'un timer.

RENOMMER UN TIMER

Pour renomer un timer, faire ce qui suit:

De la Page d'accueil, besoinir Systemes/PIeces Programmes Temporisation.

Selectionner Renommer, et confirmer avec Select.

Sur la page écran qui s'ouvre sont enumerated tous les timers créés. Sélectionner, avec les touches et , le timer que l'on désire renOMmer, et confirmer le choix avec Select.

Sur l'afficheur apparait le因为他们 nom, que l'on peut effacer et modifier enChoosing 3 differentes termes des dictionnaires prédéfinis (pour les termes contenus dans les dictionaries, voir le paragraphe Dictionnaires).

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .

Confirmer le nom composé avec Sélect.

FONCTIONS AVANÇÉES

ELIMINATION D'UN TIMER

ATTENTION: Quand un timer ne sert plus, il n'est pas always necessary de l'eliminer; parfois il suffit simplement de le désactiver, comme expliquedans le paragraph Activation d'un timer. De cette maniere on ne perd pas la programmation du profil hora qu'on a effectuee

Pour éliminer un timer, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Temporisation.

Selectionner Effacer, et confirmer avec Select.

Sur la page écran qui s'ouvre sont enumerated tous les timers. Sélectionner, avec les touches et , le timer que l'on désire eliminer, et confirmer le choix avec Select.

Le message « Timer correctement éliminé » confirme que le timer a été éliminé.

Programmation des fonctions logiques

Grace au panneau de contrôle on peut associier aux différents objets des fonctions logiques. En utilisant les fonctions logiques, on peut réaliser des exécutions conditionnées, c'est-à-dire des exécutions qui dépendent de l'état de 1, 2, 3 ou 4 entrées. Par exemple, on peut relier logiquement deux lumières pour qu'elles ne soient jamais allumées en même temps, ou bien faire en sorte que les stores se referment s'il y a trop de vent. On peutmaker jusqu'à 16 fonctionslogiques.

CREATION D'UNE FONCTION LOGIQUE

Pour creer une nouvelle fonction logique, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Fonct. logiques.

Créer la nouvelle fonction en sélectionnant Créer nouveau.

FONCTIONS AVANÇÉES

Sur la page écran qui s'ouvre, écrire le nom pour la nouvelle fonction logique. Le nom est composé enCHOISSS3 differentes termes des dictionnaires prédéfinis (pour les termes contenus dans les dictionnaires, voir le paragraphe Dictionnaires). Ce nom apparaître sur l'afficheur dans les menus de choix, et il devrait identifier clairément ce que la fonction logique fait.

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .
Confirmer le nom composé avec Sélect.

Sur la page écran qui s'ouvre, il est possible de programmer selonquel mode les événements seront actifs, en fonction du résultat (VRAI ou FAUX) de la fonction logique. En utilisant les touches et , on peut désirer une des deux possibilités suivantes:

• « si la valeur de sortie change » : les commandes associées aux événements VRAI et FAUX seront exécutées uniquement si le résultat de la fonction logique change (passe de FAUX à VRAI ou PASSE DE VRAI à FAUX) ;
• « même si la valeur ne change pas» : les commandes associées aux événements VRAI et FAUX seront exécutées chaque fois qu'on receiveva sur le bus une nouvelle valeur d'entrée de la fonction logique, même si le résultat (FAUX ou VRAI) ne change pas.

Confirmer lechoixeffectue avec Select.

Sur la page écran qui s'ouvre, Sélectionner l'objet sur lequel une commande sera exécutée si le résultat de l'opération logique est VRAI, et confirmer avec Attribuer.

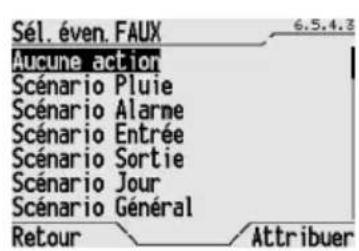

Sur la page écran qui apparait, sélectionner la commande qui sera executée sur l'objet précédément sélectionné au cas où le résultat de l'opération logique est VRAI, en utilisant les touches et , et en confirmant le choix avec Sélect.

Les commandes disponibles sont toutes celles qui sont propres de l'objet choisi (par exemple ON/OFF pour une lumière, UP/DOWN/STOP pour un volet), ou bien les valeurs qui appartiennent à la liste relative à l'objet sélectionné.

Sur la page écran qui s'ouvre, sélectionner l'objet sur lequel une commande est executée si le résultat de l'opération logique est FAUX, et confirmer avec Attribuer. Les objets choisis pour les résultats VRAI et FAUX peuvent être différents entre eux.

Sur la page écran qui apparait, sélectionner la commande qui est executée sur l'objet précédement sélectionné (au cas où le résultat de l'opération logique est FAUX), en utilisant les touches et , et confirmer le choix avec Sélect. Les commandes disponibles sont toutes celles qui sont propres de l'objet choisi (par exemple ON/OFF pour une lumière, UP/DOWN/STOP pour un volet), ou bien les valeurs qui appartiennent à la liste relative à l'objet sélectionné. Si pour l'évenement VRAI ou pour l'évenement FAUX on a sélectionné «Aucune action», il n'y aura pas besoin de spécifique de commande.

Alarme acoustique sur des fonctions logiques

Il est aussi possible d'associer à une fonction logique une alarme sonore engendree par le buzzer du panneau de contrôle et d'affichage. Sur la page qui s'ouvre, il est possible de selectionner :

• Désactiver : n'active jamais l'alarme acoustique.
• Activer sureven.VRAI: quand I'evénement est vrai, active I'alarme acoustique, pendant un temps max de 5 minutes.
• Activer sureven. FAUX : quand I'évenement est faux, active I'alarme acoustique, pendant un temps max de 5 minutes.
• Activer sureven.VRAI/FAUX:soit quand I'evénement est vrai,soit quand I'evénement est faux, active l'alarme acoustique,pendant un temps max de 5 minutes.

L'alarme acoustique est signalée sur la page d'accueil par l'icone. Rour désactiver l'alarme acoustique, avec les flèches et se placer sur cette icône, et appuyer sur la touche ou . On accede ainsi à la page des fonctions logiques, où il est possible de vérifier chaque fonction a déclenché l'alarme, et d'effacer la mémoire d'alarme, comme déscrit au paragraph Activer et désactiver une fonction logique.

FONCTIONS AVANCEES

REMARQUE: Il est possible de définir une fonction logique à 1 seule entree, à laquelle on peut associer «Aucune action» aussi bien pour l'evenement vrai que pour l'evenement faux. Toutefois on peut associer à cette fonction logique une alarme acoustique. De cette maniere on peut engendrer une alarme sonore en correspondance avec un etat d'une entree.

Sur la page écran qui apparait, Sélectionner le nombre d'entrées nécessaires pour la réalisation de la fonction désirée, et confirmer avec Sélect.

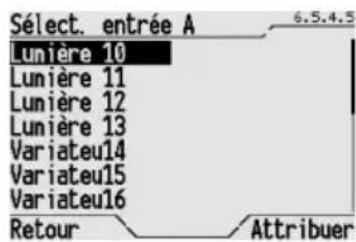

La page écran qui s'ouvre enumerated tous les objets disponibles. Sélectionner, avec les touches et l'objet correspondant à la première entrée (input A), et confirmer le choix avec Selct.

Répéter l'opération pour les autres entrées prévues (chaque fois les objets déjà utilisés seront exclus automatiquement de la liste).

A la fin de l'opération, sur l'afficheur apparait le schéma des combinaisons possibles entre les différentes entrées sélectionnées. Quand la fonction est créé, le résultat de chaque combinaison des entrées est égal à FAUX.

Maintenant on peut personnaliser la fonction logique en assignant à chaque combinaison possible des états des entrées un résultat VRAI ou FAUX.

Pour rendre VRAI le résultat d'une combinaison des entrées, se déplacer avec les touches , , dans la case qui représenté la combinaison, et modifier le résultat logique de la combinaison avec la touche Sélect.

Le cercle vide indique que le résultat est égal à FAUX, le cercle plein indique que le résultat est égal à VRAI.

Quand tout le tableau montre tous les résultats logiques que I'on peut associer aux diverses combinaisons des etats des entrées, on peut l'enregistrer en mémoire avec Enregistr.

Pour l'activation d'une fonction logique, voir le paragraphe « Activation d'une fonction logique »

MODIFIER UNE FONCTION LOGIQUE

Pour modifier une fonction logique, par exemple pour ajouter des entrées, modifier les commandes ou le schéma de la fonction, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Fonct. logiques.

FONCTIONS AVANCEES

Selectionner Modifier pour modifier une fonction logique, et confirmer avec Select

Sur la page écran qui s'ouvre toutes les fonctions logiques sont enumeratedes. Sélectionner la fonction que l'on désire modifier, et confirmer le choix avec la touche Sélect.

En série sont proposées les diverses pages écran de programmation qui sont décrites dans le paragraphe Création d'une fonction logique. Sur chaque page écran est proposée la valeur actuellément réglée, qui peut être confirmée ou modifiée à votre gré. A la fin sauvégarder les nouveaux réglages avec Enregistr.

RENOMMER UNE FONCTION LOGIQUE

Pour renomer une fonction logique faire ce qui suit :

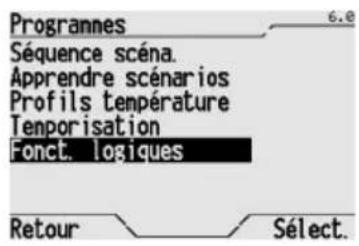

De la Page d'accueil, besoinir Systèmes/PIèces Programmes Fonct. logiques.

Sélectionner Renommer pour renomer une fonction logique, et confirmer avec Sélect.

Sur la page écran qui s'ouvre toutes les fonctions logiques sont enumeratedes. Sélectionner la fonction que l'on désire renomer, et confirmer le besoin avec la touche Sélect.

Sur l'afficheur apparait le因为他们, que l'on peut effacer et modifier enCHOISSSANT 3 differentes termes des dictionnaires prcdéfinis (pour les termes contenus dans les dictionaries, voir le paragraphe Dictionnaires).

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .

Confirmer le nom composé avec Sélect.

ELIMINATION D'UNE FONCTION LOGIQUE

Pour éliminer une fonction logique, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Programmes Fonct. logiques.

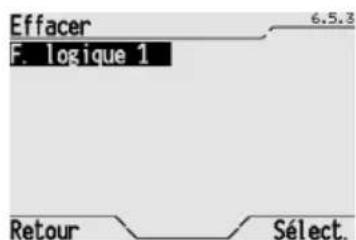

Selectionner Effacer pour éliminer une fonction logique, et confirmer le besoin avec Sélect.

Sur la page écran qui s'ouvre toutes les fonctions logiques sont enumeratedes. Sélectionner la fonction que l'on désire eliminer, et confirmer le choix avec la touche Sélect.

Le message «Objet suprimé correctement » confirme que l'effacement a été effectué.

Dictionnaires

MOTS PRÉDéFINIS

Le panneau est équipé de 5 dictionaries de termes, que l'on utilise quand on doit nommer les milieux, les systèmes, les fonctions, les scénarios, etc. La longueur maximum des mots de chaque dictionnaire est spécifiée, et chaque dictionnaire contient déjà un ensemble de mots prédéfinis, comme montré sur le tableau suivant.

Dictionnaire	CHARACTERES MAX	MOTS PRÉDéFINIS
Dictionnaire 1 10		<null>, Actioneur, Variateur, Relais, Lumière, Lampe, V. roulant, Store, Persienne, Fenêtre, Fonction, Contrôle, Commande, Etat, B-Poussoir, Touche, Contact, Capteur, Détector, Alarm Bloc, Priorité, Scénario, Entrée, Sortie, Habiliter, Non habil., Chauffage, Climatisa., Temps, Retard, Marche, Arrêt, Economie, Préconfort, Confort, Auto, Soupape, Arrosage, Activer, Déactiver, Général, Total, Partiel, Zone, Chambre, Climat, Module, Valeur, Intensité, Temp., Luminosite, F. logique, Voltage, Courant, Puisance, Modalité, P. consig., Objet, Timedtherm Thermostat, Anti-intr., Minuteur, Horloge, Unitè, Configur., Sonnerie.
Dictionnaire 2 8		<null>, Action., Relais, Lumière, Lampe, V. roul., Store, Persien., Fenêtre, Fonction, Contrôle, Commande, Etat, B-P, Touche, Contact, Capteur, Détect., Alarme, Bloc, Priorit., Scénario, Entrée, Sortie, Habilit., N. habil., Chauff., Climat., Temps, Retard, Marche, Arrêt, Economie, Préconf., Confort, Auto, Soupape, Séquence, Insérer, Désins., Général, Total, Partiel, Zone, Chambre, Eau, Gaz, Vent, Pluie, Fumée, Crépusc., Prise, Présence, Mouvem., Porte, Pos., Pos. %, Batterie, Master, Central, Gauche, Droite, Sur, Sous, En haut, En bas, Montée, Descentre, Extér., Intér., Entrée, Sortie, Entrée, Toilette, Balcon, Chaudiè., Cave, Cuisine, Garage, Jardin, Blanch., Mansarde, Etage, Salon, Salle, Serre, Studio, Taverne, Terrasse, Bureau, Parents, Enfants, Hôtes, Jour, Nuit, Grand, Petit, Nord, Sud, Ouest, Est, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, March/Ar , Haut/Bas , Cha/Clim, Logique, Minuteur, Escalier.
Dictionnaire 3	1	<null>, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, A, B, C, D, E, F, G, H, I, J, K, L, M, N, 0, %
Pièces 13		Aucun, Antichambre, Entrée, Toilette, Balcon, Chaudière, Chambre, Cave, Couloir, Cuisine, Extérieur, Garage, Jardin, Garde, Entrée, Intérieur, Blanchisserie, Local serv., Mansarde, Concierge, Standard, Débarras, Salon, Salle, Serre, Salle séjour, Studio, Taverne, Terrasse, Bureau, Véranda, Chambre 1, Chambre 2, Chambre 3, Chambre 4, Sous-sol, Rez-de-chaus., Etage 1, Etage 2.
Systèmes 13		Aucun, Accès, Auxiliaire, Automatismes, Charges, Centr. météo, Standard, Climatisation, Compteurs, Variateur, Secours, Ventilateur, Entrées, Eclairage, Arrosage, Lumières, Mesures, Détecteurs, Chauffage, Capteurs, Vol. roulants, Stores, Thermoreg., Thermostats, Sorties, Prise comm.

AJOUTER UN MOT

L'utilisateur peut ajouter dans les dictionnaires existants de nouveaux mots à son besoin, à condition de respecter le nombre maximum de caractères par mot de chaque dictionnaire (voir le tableau précédent).

Le nombre maximum de nouveaux mots que I'on peut ajouter dans un dictionnaire est :

Dictionnaire 1:70

Dictionnaire 2:10

Dictionnaire 3:10

Pieces: 20

Systèmes: 30

REMARQUE: Quand un dictionnaire atteint le nombre maximum de nouveaux mots permis, pour ce dictionnaire la fonction du menu "Agrandir dictionnaire" ne sera plus affichee.

Pour ajouter un nouveau mot à un dictionnaire, faire ce qui suit :

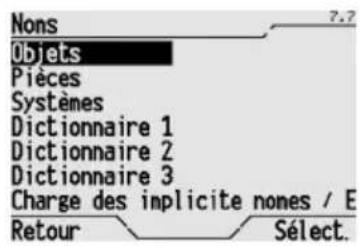

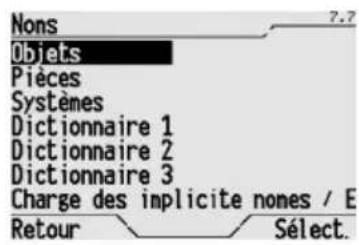

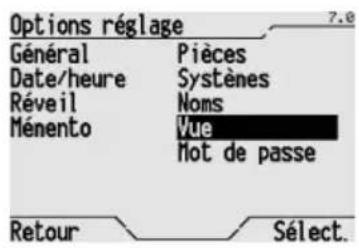

De la Page d'accueil, besoinir Systemes/PIeces Options reglage Noms.

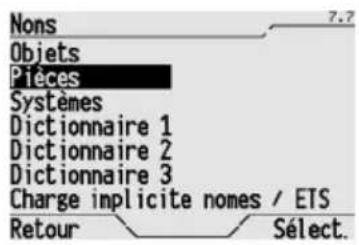

Les dictionnaires disponibles sont enumeratedés. Sélectionner le dictionnaire que l'on peut agradir d'un nouveau mot, et confirmer avec Sélect.

Sur la page écran qui s'ouvre, Sélectionner Ajoute au dictionnaire et confirmer le choix avec Sélect.

Composer maintainant le nouveau mot. Pour informations sur comment entraîre les lettres et les chiffres, voir le paragraphe Insertion de texte.

Confirmer l'entrée du nouveau mot avec la touche Changer.

MODIFICATION D'UN MOT

Pour modifier un mot ajoute à un dictionnaire, faire ce qui suit :

De la Page d'accueil, désirir Systemes/PIèces > Options réglage > Noms.

Les dictionnaires disponibles sont enumeratedés. Sélectionner le dictionnaire qui contient le mot que l'on désire modifier, et confirmer le choix avec Sélect.

Sur la page écran qui s'ouvre, Sélectionner Modifier et confirmer le choix avec Sélect.

Dans la liste des mots qui apparaît, Sélectionner avec les touches et le mot à modifier, et confirmer le choix avec Changer.

ATTENTION : seuls les mots ajoutés au dictionnaire seront enumerated, les mots prédéfinis ne peuvent pas etre modifiés.

Modifier le mot. Pour informations sur comment enter les lettres et les chiffres, voir le paragraphe Insertion de texte.

Confirmer les modification du mot avec la touche Changer.

INSTALLATION

ATTENTION : l'installation du dispositif ne doit être effectue que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX/EIB.

Avertissements pour l'installation KNX/EIB

1. La longueur de la ligne bus entre le panneau de commande et d'affichage Easy et l'alimentateur ne doit pas dépasser 350 metres.
2. La longueur de la ligne bus entre le panneau de commande et d'affichage Easy et le dispositif KNX/EIB à commander le plus éloigné ne doit pas dépasser 700 metres.
3. Pour éviter tous signaux et surtensions non désirsés, ne pas créé, si possible, de circuits en boucle.
4. Maintainir une distance d'au moins 4 mm entre les cables isolés un par un de la ligne bus, et les cables de la ligne électrique.

1. Ne pas endommager le conducteur de continuite electrique du blindage.

ATTENTION : les cables de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ni le conducteur de terre !

Connexions électriques

ATTENTION : débrancher la tension de secteur avant de connecter le dispositif au secteur !

Scheme des connexions électriques

INSTALLATION

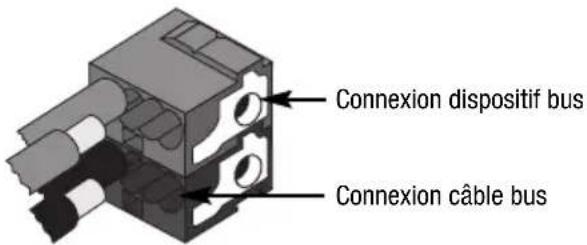

1. Connecter le fil rouge du cable bus à la borne rouge (+) du terminal, et le fil noir à la borne noire (-). On peut relier au terminal bus jusqu'à 4 lignes bus (fils de la même couleur dans la même borne).

1. Isoler l'écran, le conducteur de continuité électrique et les fils restants blanc et jaune du cable bus (au cas où l'on utilise un cable bus à 4 conducteurs) qui ne sont pas nécessaires.
2. Brancher la borne bus dans les prises du dispositif prévues.

Le sens correct d'insertion est déterminé par les rails de fixation.

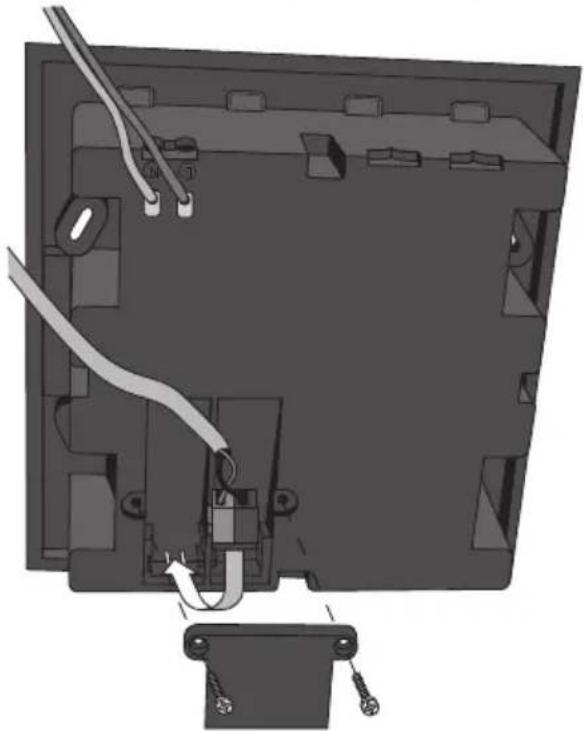

1. Fermer le logement de la borne bus avec le petit couvercle prevu qui est compris dans la fourniture.

1. Brancher l'alimentation de secteur (230 V) au panneau de contrôle en utilisant les deux bornes marquées L et N.

Initialisation avec unité de base Easy

1. Alimenter le dispositif avec le bus.

2. Faire charger le dispositif par le système en suivant l'une des procédures suivantes :

3. Acquisition automatique (le dispositif a encore les programmes faites en usine) :

4. besoin dans l'unité de base Easy le menu « Application → Nouvelle fonction » ou « Application → Préparer fonction ». le dispositif est reconnu automatiquement.

5. Acquisition manuelle (les programmesmations faites en usine ont ete modifiees) :

6. besoin dans l'unité de base Easy le menu « Application →Nouvelle fonction »

7. appuyer brievement (< 2 secondes) sur la touche de programmation. La LED de programmation s'éclairera pendant le processus d'acquisition.

Le dispositif acquis par l'unité de base Easy est répertorié, avec le nombre qui lui est assigné, dans les canaux des menus « Application → Nouvelle fonction » ou « Application → Préparer fonction »

Achèvement

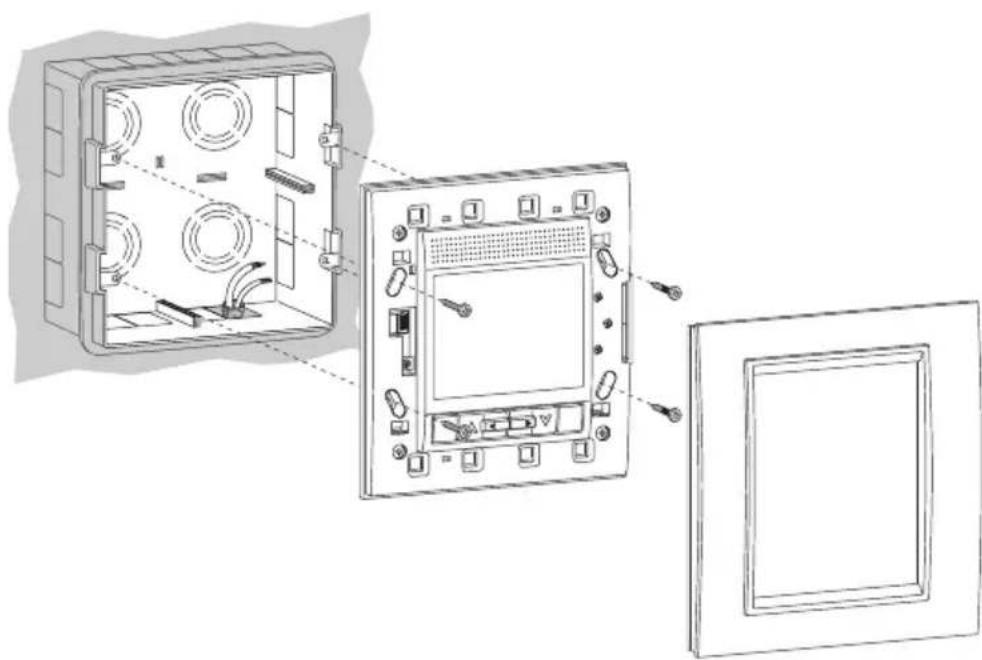

1. Fixer le panneau de contrôle à la boîte encastrable GW 24 237 en utilisant les 4 vis fournies.

1. Insérer par pression la plaque de couverture. Un « clack » indique qu'elle est correctement fixée.

Port USB

Sous la plaque de couverture, a gauche de l'afficheur, se trouvent le port mini USB (1), et le potentiametre pour le réglage du contraste de l'afficheur (2).

Il est possible de relier le panneau à un Ordinateur Personnel en utilisant le port USB et d'executer, avec le logiciel prévu, une des fonctions suivantes :

• Créer la copie de backup des réglages du panneau (programmations de timers, installation de régulation thermique, scénarios séquence, mots ajoutés aux dictionnaires, etc.).
• Recharger sur le panneau de contrôle les réglages précédement sauvegardés.
• Copier les réglages sur un autre panneau de contrôle. La copie des réglages sur un autre panneau de contrôle n'est valable que si les objets de communication sur le bus ont été configurés dans le même ordre que sur le panneau d'origine.

Pour d'autres informations sur les fonctionnalités du logiciel de programmation, ou pour le télécharger, visiter le site www.gewiss.com, et aller à la page du Panneau de commande et d'affichage Easy (GW12771TB, GW12771VT, GW12771VA).

CONFIGURATION

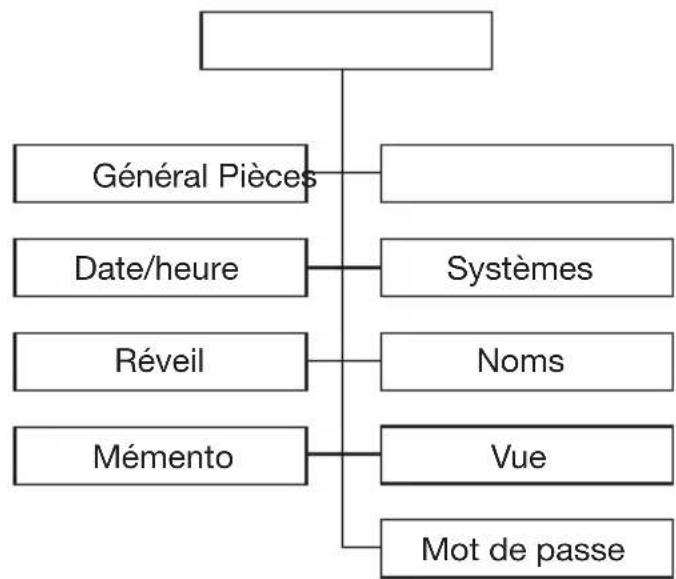

Arbre des menus

CONFIGURATION

Réglages généraux

La langue utilisée dans les menus, l'échelle de mesure de la température et d'autres éléments du panneau de contrôle font partie des réglages généraux, et peuvent être personalisés par l'utilisateur.

Les réglages généraux prédéfinis du panneau de contrôle sont les suivants :

Langue Français
Mesure température Degrés centigrades
Rétroéclairage 100%
Beeper Non activé
Timeout Page d'accueil Désactivé

Pour changer les réglages faits en usine, faire ce qui suit :

De la Page d'accueil,CHOISIR Systèmes/Pièces Options réglage Général.

Apparait la liste des paramètres que l'on peut modifier.

Pour modifier la langue utilisé dans les menus, selectionner Langue, et puis la langue que l'on désire dans la liste des langues disponibles (la langue courante est indiquée par un point). Confirmer le choix avec Régler.

Pour utiliser une échelle de mesure de la température différente, sélectionner Température, puis Format degrés Celsius ou Format degrés Fahrenheit (le format courant est indiqué par un point). Confirmer le choix avec Régler.

Pour varier le niveau de luminosité de l'afficheur, selectionner Retro-éclair, et modifier la valeur en pourcentage en utilisant les touches et . Confirmer la nouvelle luminosité avec Régler.

Si nécessaire, on peut en outre varier le contraste de l'afficheur avec le potentiametre prévu. Pour localiser le potentiametre de réglage du contraste, voir le paragraphe Port USB.

CONFIGURATION

Pour activer ou désactiver la signalisation sonore à la pression des touches, selectionner Beeper, puis Signal sonore activé ou Signal sonore désac (le réglage courant est indiqué par un point). Confirmer le choix avec Régler.

Pour activer, désactiver ou modifier le time out (retour automatique à la Page d'accueil après que le temps défini par Durée timeout s'est écoulé après la première pression d'une touche), selectionner Accueil expire.

Sur la page qui s'ouvre, utiliser les touches et pour passer de Pause habilitée à Durée pause, et vice-versa, et les touches et pour modifier la valeur régée. La durée du timeout peut varier de 30 secondes à 15 minutes. Confirmer le choix avec Régler.

Pour varier le volume des signalisations sonores du panneau de contrôle, selectionner Volume et modifier la valeur de pourcentage en utilisant les touches et . Confirmer le nouveau volume avec Regler.

Pour connaître les versions du firmware et du logiciel du panneau de contrôle, Sélectionner Version. Sélectionner Retour pour sortir de la page écran.

Réglage heures et date

Pour assurer que les profils quotidiens et hebdomadaires de la régulation thermique et des timers fonctionnent correctement, régler l'heure et la date à l'intérieur du panneau de contrôle, comme illustré aux paragraphs Réglage de l'heure et Réglage de la date.

Assignnaton d'un nom

Pour facilitier la reconnaissance des divers éléments du système de Home Automation, il est possible de replacer le nom général avec lequel ils sont affichés sur l'afficheur par un nom plus descriptor et personnelisé. Nous suggérons d'assigner les noms aux objets, aux systèmes et aux millieux avant de faire toute autre opération.

Renommer les objets et les scénarios

Les scénarios et les divers objets qui servent à creer les fonctions pour le contrôle des lumières, des volets, etc., sont identifiés avec un nom prédéfini et un numéro progressif. On peut changer ce nom en utilisant les mots prêts dans les 3 dictionaries 1, 2 et 3, ou bien créé un nom complètement nouveau, après avoir tout d'abord ajouté les mots désirés dans les dictionaries relatifs. Pour d'autres informations sur les dictionaries, voir le paragraphe Dictionaries.

Pour modifier le nom assigné automatiquement à un objet ou à un scenario, faire ce qui suit :

CONFIGURATION

De la Page d'accueil,CHOISIR Systèmes/Pièces >Options réglage >Noms >Objets.

Selectionner avec les touches l'objet que l'on désire nommer, et confirmer lechioix avec Changer.

Sur l'afficheur apparait le因为他们, que l'on peut effacer et modifier enCHOISSSANT 3 differentes termes des dictionnaires predefinis (pour les termes contenus dans les dictionaries, voir le paragraphe Dictionnaires).

Pour passer d'un dictionnaire à un autre, utiliser les touches et , et pour faire défiler les termes du dictionnaire utilisé les touches et .
Confirmer le nom composé avec Changer.

ATTRIBUTION DES NOMS TÉLECHARGÉS DE ETS

Si les noms tléchargés de ETS n'ont pas ete modifiés localement, ils sont attribués aux objets en mode automatique a chaque tléchargement.

Pour attribuer le nom telécharge de ETS ou le nom attribué par défaut au lieu du nom assigné localement, faire comme suit :

De la Page d'accueil, désirir Systèmes/PIèces → Options réglage → Noms → Objets.

Les différents objets sont énumérés. Sélectionner l'objet que l'on désire nommer, et confirmer lechioix avec Changer.

Sur la page écran qui apparait est affiqué le nom assigné localement. Faire défiler les termes des 3 dictionaries, et attribuer au Nom 1, au Nom 2 et au Nom 3 les caractères « et » Confirmer le choix effectué avec Changer.

Le nom télécharge de ETS (ou le nom attribué par défaut, au cas où via ETS un nom vide aurait été selectionné) sera attribué à l'objet.

CONFIGURATION

Pour remplaier tous les noms mémorisés localement par des noms télécharges via ETS (ou par le nom attribué par défaut, au cas où via ETS un nom vide aurait été sélectionné), faire ce qui suit.

De la Page d'accueil, besoinir Systemes/PIeces > Options réglage > Noms.

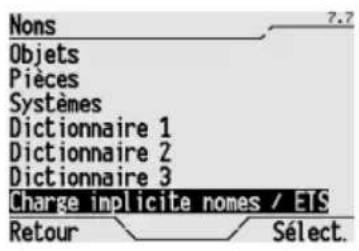

Selectionner Charge implicite nomes / ETS, et confirmer le choix effectué avec Changer.

Noms des milieux

Le panneau a memorisé le dictionnaire Milieux qui contient les mots les plus courants pour identifier les différents types de milieux. Si le nom déséré n'est pas déjà compris dans le dictionnaire prédéfini, il est possible de l'ajouter, comme expliqué au paragraphe Dictionnaires.

Noms des systèmes

Le panneau a méorisé le dictionnaire Systèmes, qui contient les mots les plus courants pour identifier les différents types de systèmes. Si le nom désiré n'est pas déjà compris dans le dictionnaire prédéfini, il est possible de l'ajouter, comme expliqué au paragraphe Dictionnaires.

Assignnation d'objets aux milieux

Pour assigner les divers objets aux milieux auxquels ils apparitennent, faire ce qui suit :

De la Page d'accueil, désir Systèmes/PIèces > Options réglage > Pièces.

Selectionner sur la liste le milieu auquel on peut assigner des objets, et confirmer lechiox avec Changer.

Selectionner les objets que l'on peut assigner au milieu precedemment selectionné, et appuyer sur la touche Attribuer pour les assigner.

Quand un objet est assigné, à côté de son nom apparait le nom du milieu auquel il appartient. « Aucun » signifie que l'objet n'appartient àaucun milieu.

Au cas où l'on peut exclure un objet d'un milieu, sélectionner comme milieu Aucun, puis assigner à ce milieu fictif l'objet que l'on peut exclure.

CONFIGURATION

Assignation d'objets aux systèmes

Quand on a créé une fonction, l'objet est automatiquement assigné au système auquel il appartient logiquement, par exemple « Eclairage » dans le cas des lumières, ou « Volets » dans le cas des volets ou des persiennes. En tout cas on peut assigner les objets à n'importe quel système avec la procédure suivante :

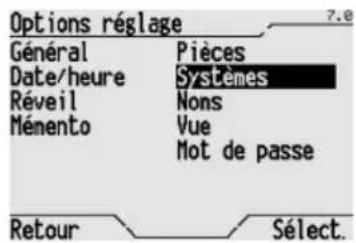

De la Page d'accueil, désirir Systemes/PIèces > Options réglage > Systemes.

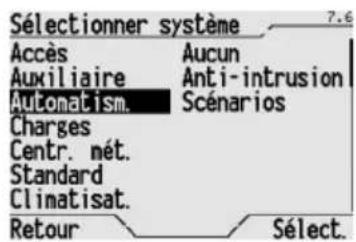

Selectionner sur la liste le système auquel on peut assigner des objets, et confirmer le besoin avec Select.

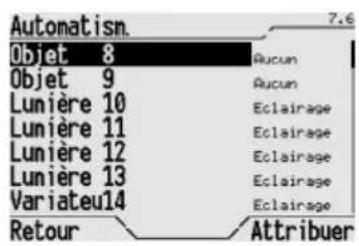

Selectionner les objets que l'on peut assigner au système précédent selectionné, et appuyer sur la touche Attribuer pour les assigner.

Quand un objet est assigné, à côté de son nom apparaît le nom du système auquel il apparlient. « Aucun » signifie que l'objet n'appartient àaucun milieu.

Au cas où l'on peut exclure un objet d'un système, selectionner comme système Aucun, puis assigner à ce système fictif l'objet que l'on peut exclure.

Visualisation

Pour changer la visualisation de la Page d'accueil du panneau de contrôle, c'est-à-dire pour afficher seulement la rubrique pour acceder aux systèmes, ou seulement la rubrique pour acceder aux millieux, ou bien les deux visuaillations, faire ce qui suit :

De la Page d'accueil, besoinir Systemes/PIeces Options reglage Vue.

Selectionner entre Vue systèmes seule, Vue pieces seule ou Les deux vues, et confirmer le choix avec Select (la visualisation courante est indiquée par un point).

PROGRAMMATION AVEC UNITE DE BASE EASY

Programmation avec unité de base Easy

Le panneau de commande et de contrôle estprogrammé avec l'unité de base Easy (code GW 90 831).

En selectionnant le menu Systemes/PIeces Configuration, on peut voir la liste de tous les canaux disponibles pour la creation d'une fonction. Les canaux disponibles peuvent etre de trois types :

• Canaux pour la gestion d'actionneurs généraux, d'actionneurs variateurs, d'actionneurs de commande moteur;
• Canaux pour la gestion de scénarios;
• Canal pour la gestion de la régulation thermique.

Configuration des fonctions

PROCEDURE OPTIMISEE

Pour optimiser les temps de configuration et de creation de nouvelles fonctions, en utilisant les 11 objets à disposition, nous conseillons la procédure suivante :

• Créer des noms spécifique pour les milieux et/ou les systèmes qu'on utilisera dans la programmation (seulément si ceux qui sont déjà précharges dans la mémoire du panneau ne suffisent pas, voir le paragraphe Dictionnaires).
• Définir le nombre d'objets qu'on utilisera, et les renommer pour qu'ils identifient clairément la fonction activée (voir la paragraphe Renommer objets).
• Créer les fonctions relatives en selectionnant les objets du menu Systemes/PIèces > Configuration.
• Assigner les objets aux milieux (voir le paragraphe Assignation d'objets aux milieux).
• Assigner les objets aux systèmes (seulement si I'on peut changer les objets assignés automatiquement, voir le paragraphe Assignation des objets aux systèmes).

Pendant la création d'une fonction, le message « BAU pas pris ou bus non connecté » apparait sur le panneau, pour indiquer que la configuration d'une nouvelle fonction est en cours, et le panneau est redémarré.

Quand on create une fonction avec un des 11 objets disponibles, l'objet interessed est déplace automatique dans le milieu correspondant (au système Eclairage si connecté aux actionneurs Marche/Arrêt, ou bien au système Volets si connecté aux actionneurs de commande moteur). De cette manière la liste des Systèmes se met à jour automatique. Si ensuite la fonction est effacée, l'objet est remis dans le système « Aucun», et il sera à nouveau visible dans le menu Configuration. On peut en tout cas assigner aussi l'objet à d'autres systèmes différents du système correspondant.

L'assignation aux milieux n'est pas automatique, elle doit etre faite manuelles apres qu'on a cre la fonction. L'élimination et l'assignation au milieu « Aucun » se font en revanche en mode automatique.

Les Milieux ne sont pas mis a jour automatique, mais les assignations des objets doivent etre faites dans le respect des indications données au paragraphe Assignation d'objets aux milieux.

FONCTION POUR LA COMMANDE MARCHE / ARRET D'UNE LUMIÈRE

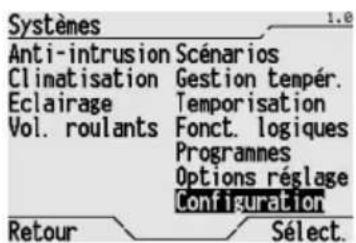

De la Page d'accueil, besoinir Systemes/PIeces Configuration.

Choisir l'objet pour lequel on peut commander l'actionneur connecté à la lumière, selectionner l'icone correspondante et confirmer avec Select.

Le canal correspondant est affiché sur l'unité de base, pour donner confirmation que l'apprentissage a été effectué. Continuer avec la création de la fonction au moyen de l'unité de base. La fonction est insérée automatiquement dans le milieu « Eclairage »

Pour commander la fonction créée, voir le paragraphe Allumage et extinction d'une lumière.

FONCTION POUR LA COMMANDE ET LE RÉGLAGE D'UN VOLET / PERSINNE

De la Page d'accueil, besoinir Systemes/PIeces Configuration.

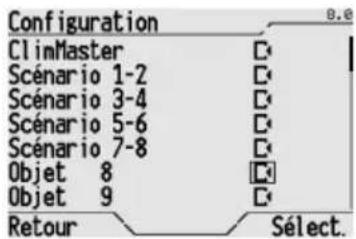

Choisir l'objet pour lequel on peut commander le volet / persienne, selectionner l'icone correspondante et confirmer avec Select.

Le canal correspondant est affché sur l'unité de base, pour donner confirmation que l'apprentissage a ete effectue. Continuer avec la creation de la fonction au moyen de I'unité de base. La fonction est inseree automatique dans le milieu « Vol. roulants'.

Pour commander la fonction cree, voir le paragraphe Ouverture, fermeture et reglage de volets ou de persiennes.

FONCTION POUR LA COMMANDE D'UN SCENARIO

De la Page d'accueil, besoinir Systemes/PIeces Configuration.

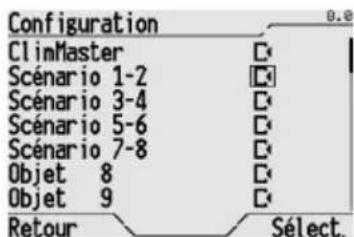

Choisir le couple de scénarios qu'on peut utiliser, selectionner avec le carre l'icone correspondante, et confirmer avec Select.

Le canal correspondant est affiché sur l'unité de base pour donner confirmation que l'apprentissage a été effectué. Continuer avec la création de la fonction au moyen de l'unité de base.

Le panneau contient 4 canaux pour la commande des scénarios, chacun desquels peut commander 2 scénarios différents appartenant au même groupe d'actionneurs. Au total on a donc 8 scénarios différents. Pour différencier les deux scénarios qui correspondent au même canal de scenario du panneau (par exemple « Scenario 1-2 ») il est nécessaire, dans le réglage des paramètres de l'unité de base, de différencier le numéro des deux scénarios.

Après avoir créé la fonction scenario, on doit assigner le scenario créé au système des Scénarios (voir le paragraph Assignation d'objets aux systèmes).

Pour apprendre un scenario, voir le paragraphe Apprentissage des scénarios.

Pour commander un scenario créé, voir le paragraphe Activation d'un scenario ou d'un scenario sequence.

FONCTION POUR LE CONTRÔLDE DISPOSITIFS SLAVES POUR LA RÉGULATION THERMIQUE.

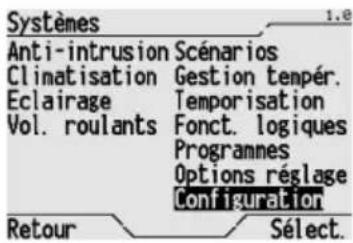

De la Page d'accueil, besoinir Systemes/PIeces Configuration.

Choisir l'objet Clim Master correspondant au canal de la régulation thermique, Sélectionner l'icone correspondante et confirmer avec Sélect.

Le canal correspondant est affiché sur l'unité de base, pour donner confirmation que l'apprentissage a été effectué. Continuer avec la création de la fonction au moyen de l'unité de base.

Pour activer et modifier les réglages de la régulation thermique, voir le paragraphe Modification de la régulation thermique.

Pour modifier le profil horsaire quotidien / hebdomadaire, voir le paragraphe Programmation de l'installation de régulation thermique.

FONCTION POUR LA COMMANDE ET LE CONTROLE DE L'INSTALLATION ANTIVOL.

De la Page d'accueil, besoin Systemes/Pièces → Configuration.

Choisir l'objet que I'on peut utiliser pour commander le branchement total de I'installation antivor et selectionner I'icone Correspondante.

Le canal correspondant est affiché sur l'unité de base pour donner confirmation que l'apprentissage a été effectué. Continuer avec la création de la fonction au moyen de l'unité de base. Au besoin, repeter la procédure pour désirir les objets pour les activations partielles de l'installation antivol, pour la signalisation d'alarme, et pour la signalisation de l'activation de la centrale.

Assigner au système Antivol les objets qui seront utilisés pour la commande et le contrôle de l'installation antivol. La procédure d'assignation est illustrée au paragraphe Assignation d'objets aux systèmes.

Comportement à la chute et au rétablissement de l'alimentation bus

En cas de manque de tension bus, le panneau reste allumé, mais on ne peut pas exécuter les commandes adressées aux dispositifs connectés sur le bus. Le dispositif redevient pleinement opérationnel en 5 secondes max après le rétablissement de l'alimentation bus. En cas de coupure de l'alimentation de secteur, le panneau n'est en mesure d'accomplir aucune action. L'heure et la date sont maintainues par l'alimentation de secours (pile), tandis que tous les réglages sont conservés dans une mémoire non volatile. Au rétablissement de l'alimentation de secteur, le panneau redevient opérationnel en 15 secondes.

En absence d'alimentation de secteur, et quand la pile de secours est chargée, la date et l'heure sont maintainues pendant une période de 72 heures. Àpres cette période de temps, il faudra régler à nouveau la date et l'heure.

Nettoyage du panneau

Pour nettoyer le panneau, utiliser un chiffon sec.

Changement de la pile

ATTENTION : débrancher la tension de secteur avant de changer la pile de secours !

Pour remplacer la pile de secours :

1. enlever la plaque esthetique;
2. dévisser les 4 vis de tenue, et enlever le panneau de la boîte encastrable ;
3. couper l'alimentation de secteur et l'alimentation bus;
4. enlever le fond du dispositif, en devissant les 4 vis frontales de fermeture ;
5. enlever la pile épuisée à l'aide d'un tournevis;
6. introduire la nouvelle pile (pile rechargeable type ML1220 3 V), en faisant attention à la polarité;
7. refermer, reconnectcer et fixer le panneau a nouveau, en executant les operations precedentes dans l'ordre inverse.

ATTENTION

• la pile ne peut être remplacee que par I'installateur;
• ne pas jeter la pile au feu.

Les piles sont des déchets spéciaux, dont l'élimination est reglementée par des dispositions légales précises, et elles doivent être confiées dans des centres de collecte prévus à cet effet.

Reset

REDÉMARRAGE DU PANNEAU

On peut faire redémarrer le panneau en selectionnant Redémarrer (de la Page d'accueil, Systèmes/PIèces → Options réglage → Général → Version). Tous les réglages restent enregistrés dans la mémoire, et le panneau redevient opérationnel après un temps max de 15 secondes.

RéTABLISSEMENT DES RÉGLAGES INITIAUX

On peut rétablit les réglages initiaux du panneau en scélectionnant Options défaut (de la Page d'accueil, Systèmes/Pièces → Options réglage → Général → Version). L'opération de Rétâbilitation des réglages initiaux n'est pas réversible.

ATTENTION : avec cette opération tous les réglages effectuels seront perdus (ajouts aux dictionaries, programmation de timers, scénarios, scénarios séquence et fonctions logiques, profils de régulation thermique, antivol, memorandum, réveil, etc.) !

CHARACTERISTIQUES TECHNIQUES

pile rechargeable type ML1220 3 V pour la mise a jour de la date et de l'heure en

cas d'absence de la tension de secteur

Absorption du courant par le bus 1,5 mA

Puissance absorbée 2 W

Eléments de commande 1 touche miniature de programmation,

4 boutons de navigation,

2 boutons de fonction,

1 potentiemetre pour le reglage du contraste de I'afficheur

Eléments d'affichage 1 afficheur monochromatique rétroéclairé de 2,8",

1 LED rouge de programmation

Eléments de détction 1 capteur de température, intervalle de mesure 0 ÷ +40^ C

avec une résolution de 0,1^

Protection de l'accès 1 mot de passer alphonumérique 5 caractères max

Milieu d'utilisation A l'intérieur, lieux secs

Température de fonctionnement 0 ÷ +40^ C

Température de stockage -20 ÷ +70 °C

Humidité relative Max. 93% (sans condensation)

Connexion au bus

Borne a fiche, 2 pin 0 1 mm

Connexions électriques

Bornes à vis, section max câbles : 2,5 mm²

Degre de protection

IP20

Directive basse tension 72/23/CE,

Directive compatibilité électromagnétique 89/336/CEE EN50090, EN60950

Certifications

KNX/EIB

INDICE

ADVERTENCIAS GENERALES DESCRIPCION GENERAL
