GW12705 - Thermostat Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Gewiss
Modèle	GW12705
Alimentation	230 V ~ 50/60 Hz
Plage de réglages	+5 °C à +35 °C
Gradient thermique	±0,5 °C à 20 °C
Type de sortie	Relais avec contact inverseur (NO/NF)
Degré de protection	IP30
Section max des fils	2,5 mm²
Classe d'isolement	Classe II
Température de fonctionnement	0 °C à +50 °C
Normes de référence	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Fonctions principales	Mode été/hiver, commutation manuelle
Commandes	Bouton rotatif avec échelle de température (5-35 °C)
Voyants lumineux	LED jaune (localisation), LED verte (état sortie)
Hauteur d'installation recommandée	1,50 à 1,70 m du sol
Raccordement électrique	Bornes L (phase), N (neutre), 1 (NO), 2 (commun), 3 (NF)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits agressifs
Sécurité	Installation par personnel qualifié, mise hors tension avant intervention
Réparabilité	Pièces détachées disponibles auprès du fabricant
Poids	Environ 150 g
Dimensions (approx.)	80 x 80 x 30 mm

FOIRE AUX QUESTIONS - GW12705 Gewiss

Comment installer le thermostat Gewiss GW12705 ?

L'installation doit être réalisée par un professionnel qualifié. Coupez l'alimentation électrique avant de raccorder les fils aux bornes : L (phase), N (neutre), 1 (NO), 2 (commun), 3 (NF). Respectez la hauteur recommandée de 1,50 à 1,70 m du sol, à l'écart des sources de chaleur.

Quelle est la plage de température réglable ?

La plage de réglage va de +5 °C à +35 °C. Utilisez le bouton rotatif pour sélectionner la température souhaitée.

Comment utiliser le mode été/hiver ?

Le thermostat dispose d'une fonction été/hiver permettant de commuter entre le mode chauffage et le mode refroidissement. Reportez-vous à la notice pour le réglage précis.

Que signifient les voyants lumineux ?

La LED jaune sert à la localisation de l'appareil. La LED verte indique l'état de la sortie : allumée signifie que la charge (chauffage/climatisation) est activée.

Quel type de charge puis-je commander ?

Le thermostat commande des charges via un contact relais inverseur (NO/NF). Il convient pour chaudières, brûleurs, pompes de circulation ou électrovannes de zone, avec une charge inductive limitée.

Quelle est la section de câble maximale ?

La section maximale des fils aux borniers est de 2,5 mm². Utilisez des câbles adaptés à l'installation.

Le thermostat est-il compatible avec les systèmes de climatisation ?

Oui, en mode été, le thermostat peut commander un système de refroidissement. Assurez-vous que le contact est correctement câblé (NF/NO) selon l'équipement.

Quels sont les précautions de sécurité ?

L'installation doit respecter les normes HD 384 / IEC364. Coupez toujours l'alimentation avant d'intervenir. Utilisez l'appareil dans un environnement non poussiéreux et sec (IP30).

Comment entretenir le thermostat ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement le bon fonctionnement.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du fabricant Gewiss ou de ses distributeurs agréés. Contactez le service client pour toute demande.

MODE D'EMPLOI GW12705 Gewiss

Thermostat électrique éte/hiver

Attention! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les dire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les apparciels à usage domestique et similaire, dans des millieux non poussièux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénetration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.

SOMMAIRE

GENERALITES SUR LE PRODUIT page

• Fonctions 20

INSTRUCTIONS POUR L'INSTALLATION

• Logique d'application 21
  -Raccordementselectriques 23

INSTRUCTIONS POUR L'EMPLOI

-Commandes et signalisations 24

Fonctions

DONNEES SUR LES PERFORMANCES DE L'APPAREIL

Fonction ete / hiver.

Voyants lumineux :

• Led jaune fonction de localisation.
• Led verte indication état de sortie (accès contact NO fermé).

DONNEES TECHNIQUES

Tension d'alimentation: 230V 50÷ 60Hz

Type de sortie : à relais avec contact en échange

Raccordement appeareil (charge) : 2 ou 3 conducteurs

Section maximum des fils aux borniers : 2,5 mm

Type d'isolement : Classe II

Degre de protection : IP 30

Pollution : Normale

Plage de réglages: de +5°C au +35°C

Gradient thermique: ± 0 , 5^ au 20^

Limites de la température de fonctionnement: 0^ ÷ +50^

Réglementations de referencia pour marque CE :

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

Logique d'application

OK

INSTRUCTIONS POUR L'INSTALLATION

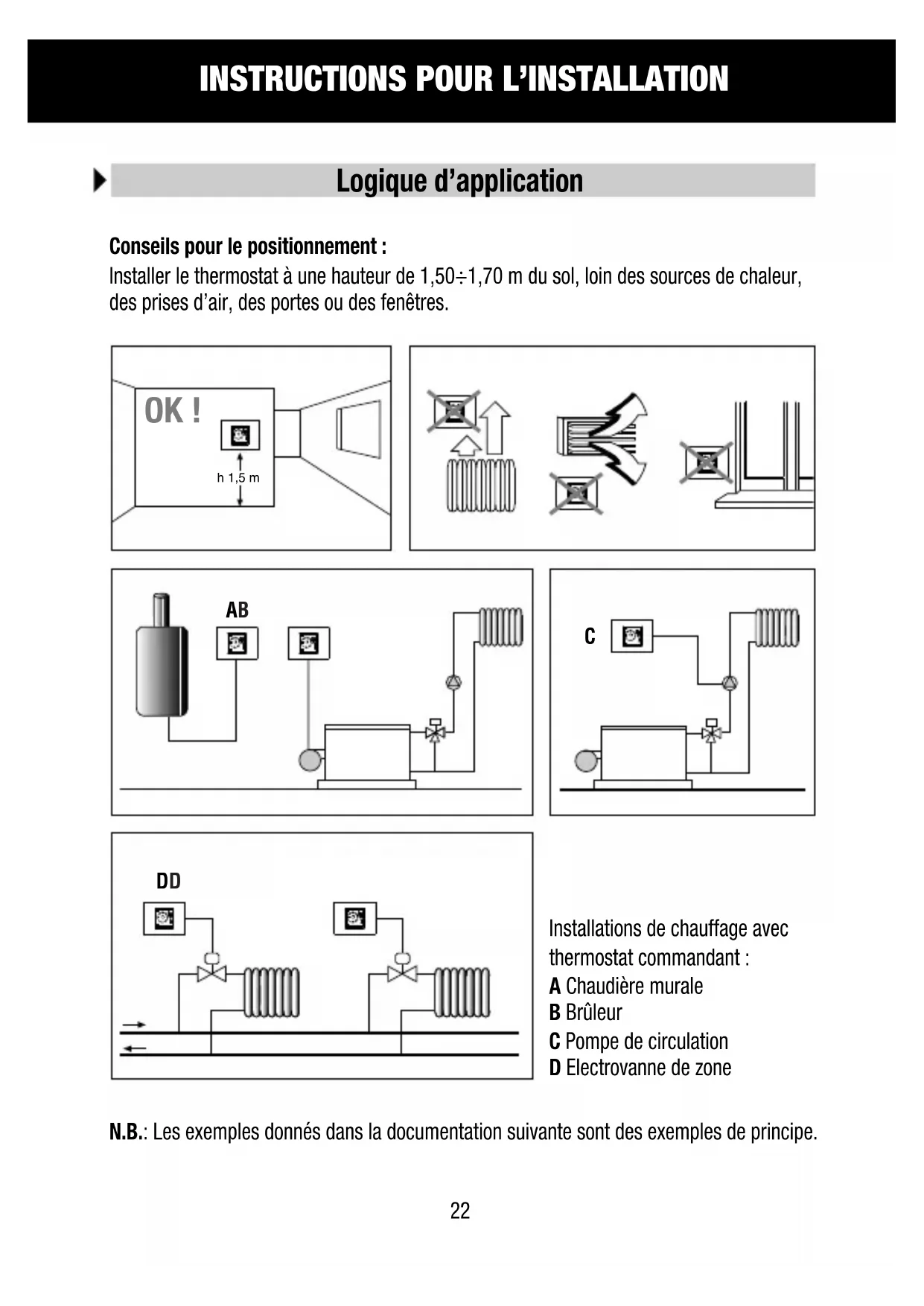

Logique d'application

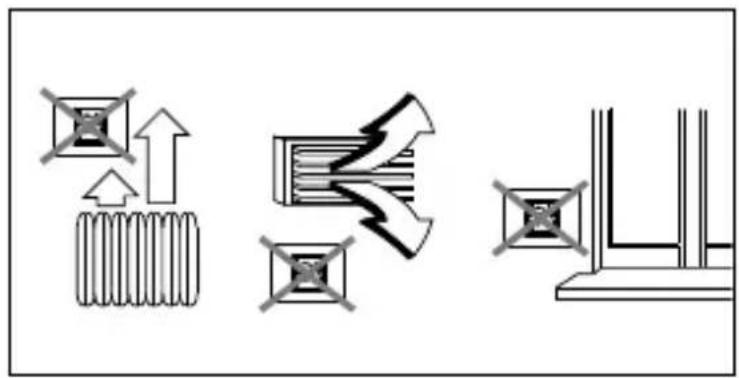

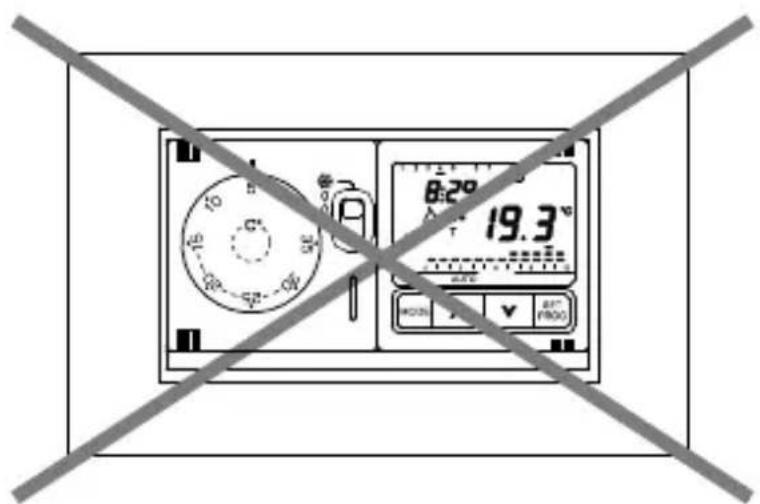

Conseils pour le positionnement :

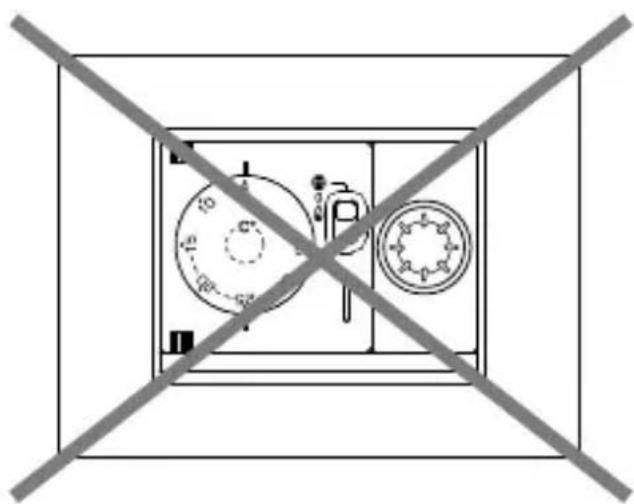

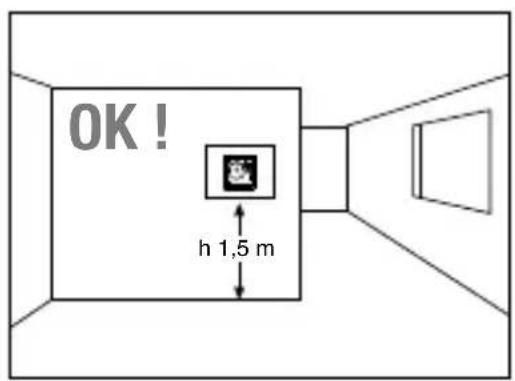

Installer le thermostat à une hauteur de 1,50 ÷ 1,70 m du sol, loin des sources de chaleur, des prises d'air, des portes ou des fenêtres.

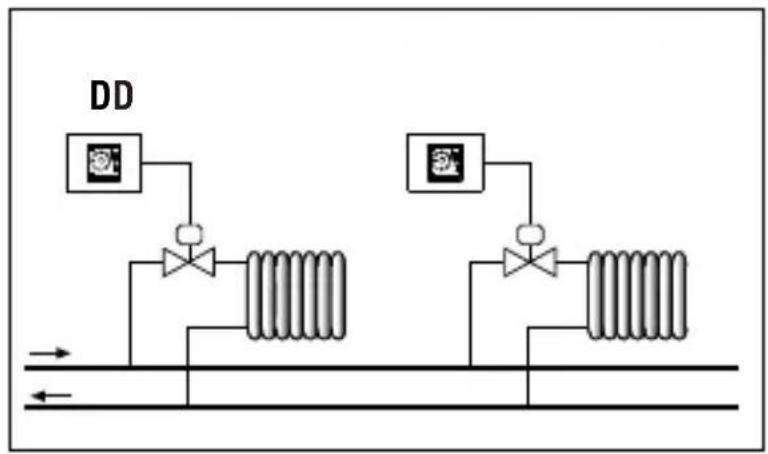

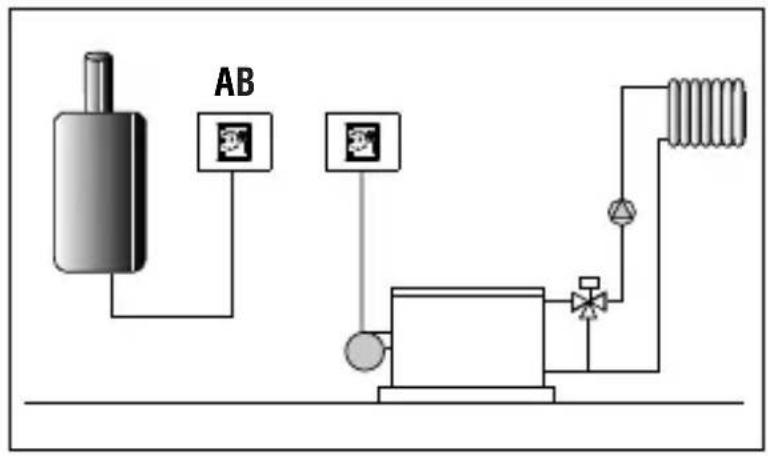

Installations de chauffage avec thermostat commandant :

A Chaudiere murale
B Brûleur

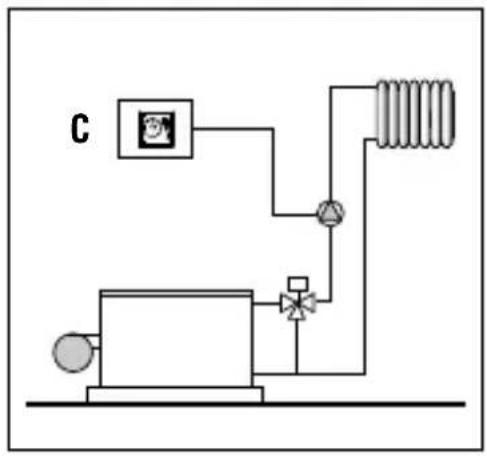

C Pompe de circulation
D Electrovanne de zone

N.B.: Les exemples disponibles dans la documentation suivante sont des exemples de原則.

Raccordements electriques

Important : L'installation et le raccordement électrique des dispositifs et des apparciels doit être effectuels par des personnes qualifiées et conformément aux normes et aux lois en vigueur. Le constructeur ne répondra aucunement en cas d'utilisation de produits ne respectant pas certaines normes du milieu ambient et/ou d'installation, qui relevant des compétences de l'installateur et sont entière à sa charge .

Attention: avant de proceder à l'installation de l'appareil,mettre hors tension.

Quand on a coupé le courant :

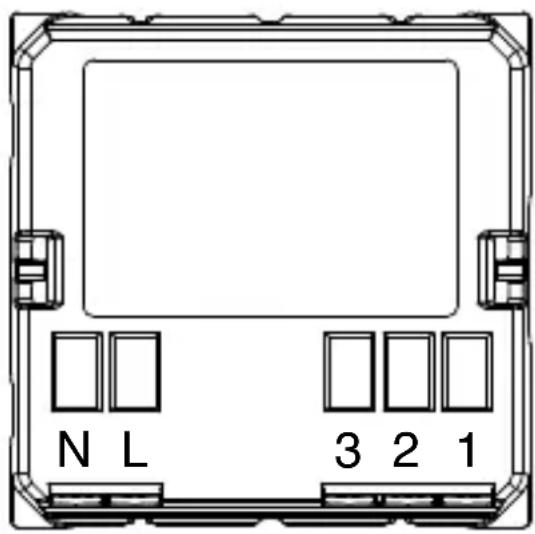

Connector les fils d'alimentation aux bornes n^ L (Ligne) et n^ N (Neutre).

Connector les fils du dispositif à commander aux bornes: n^1 = contact N0

$$ n ^ {\circ} 2 = \text {c o m m u n} $$

$$ n ^ {\circ} 3 = \text {c o n t a c t N F} $$

En cas de fortes charges inductives (pompes et electrovannes) on conseille de relier un filtré RC en parallèle à la charge.

Bornes de câblage

Alimentation : L - Phase

N - Neutre

Relais de sortie: 1 = contact NO

2 = commun

3 = contact NF

INSTRUCTIONS POUR L'EMPLOI

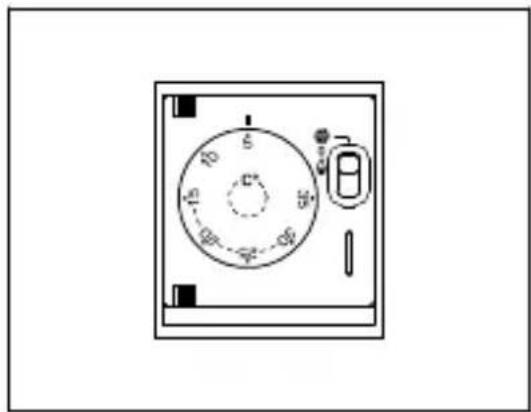

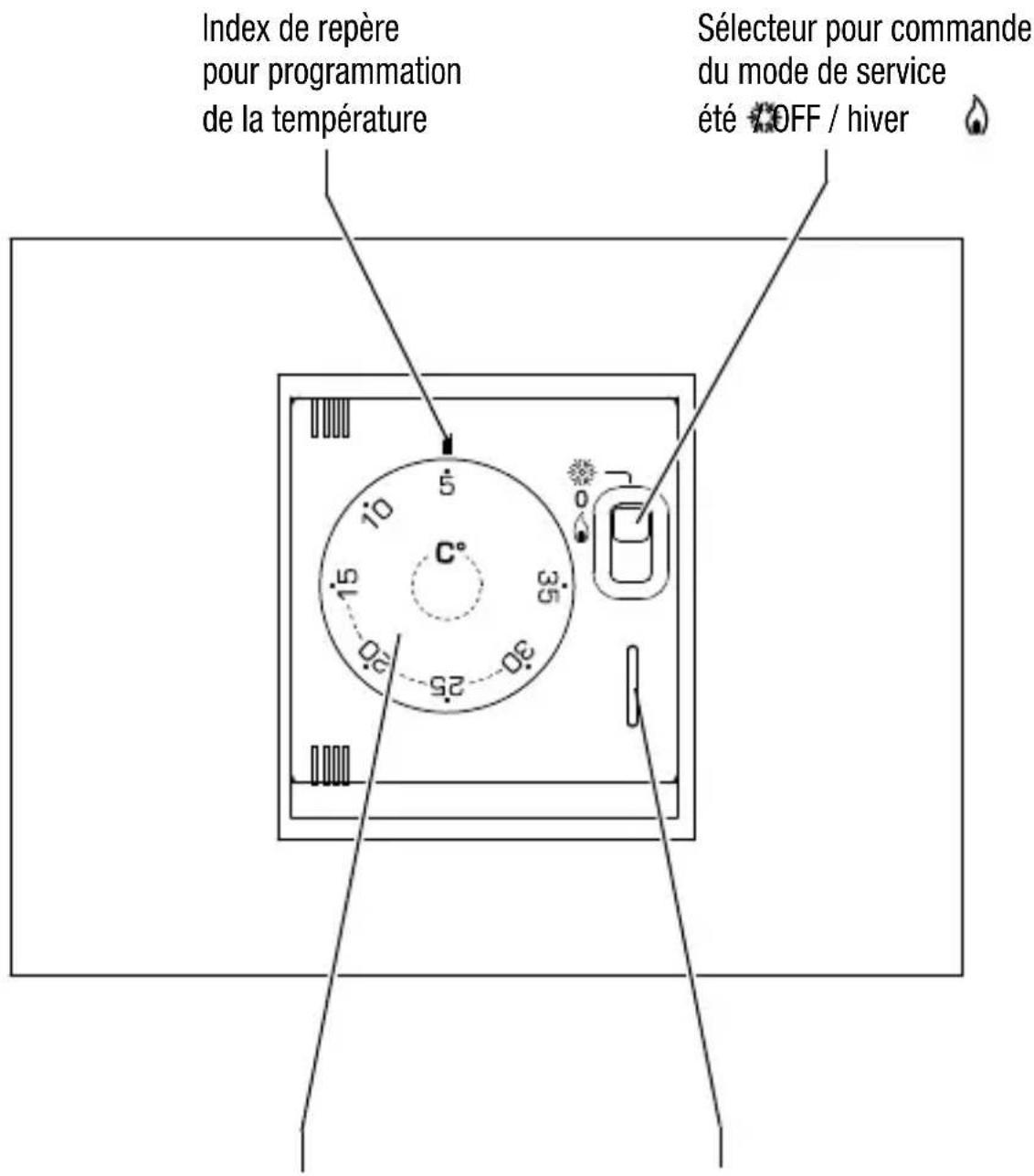

Commandes et signalisations

Bouton avec échelle

des températures :

5^ C ÷ 35^ C

Diode de signalisation

de I'etat de la charge :

allumée = charge activée
