GW12705 - Thermostat Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Raumthermostat
Marke	Gewiss
Modell	GW12705
Spannung	230 V ~ 50/60 Hz
Einstellbereich	+5 °C bis +35 °C
Temperaturgradient	±0,5 °C bei 20 °C
Ausgangstyp	Relais mit Wechselkontakt (NO/NC)
Schutzart	IP30
Max. Leitungsquerschnitt	2,5 mm²
Isolationsklasse	Klasse II
Betriebstemperatur	0 °C bis +50 °C
Referenznormen	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Hauptfunktionen	Sommer-/Wintermodus, manuelle Schaltung
Bedienelemente	Drehknopf mit Temperaturskala (5-35 °C)
Leuchtanzeigen	Gelbe LED (Ortung), grüne LED (Ausgangszustand)
Empfohlene Montagehöhe	1,50 bis 1,70 m über dem Boden
Elektrischer Anschluss	Klemmen L (Phase), N (Neutral), 1 (NO), 2 (gemeinsam), 3 (NC)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine aggressiven Reinigungsmittel verwenden
Sicherheit	Installation durch qualifiziertes Personal, vor Eingriffen spannungsfrei schalten
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich
Gewicht	Ca. 150 g
Abmessungen (ca.)	80 x 80 x 30 mm

Häufig gestellte Fragen - GW12705 Gewiss

Wie installiere ich den Gewiss GW12705 Thermostat?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Schalten Sie die Stromversorgung aus, bevor Sie die Drähte an die Klemmen anschließen: L (Phase), N (Neutral), 1 (NO), 2 (gemeinsam), 3 (NC). Beachten Sie die empfohlene Montagehöhe von 1,50 bis 1,70 m über dem Boden, fern von Wärmequellen.

Was ist der einstellbare Temperaturbereich?

Der Einstellbereich reicht von +5 °C bis +35 °C. Verwenden Sie den Drehknopf, um die gewünschte Temperatur auszuwählen.

Wie verwende ich den Sommer-/Wintermodus?

Der Thermostat verfügt über eine Sommer-/Winterfunktion, die zwischen Heiz- und Kühlmodus umschaltet. Für die genaue Einstellung beachten Sie die Bedienungsanleitung.

Was bedeuten die Leuchtanzeigen?

Die gelbe LED dient zur Ortung des Geräts. Die grüne LED zeigt den Ausgangszustand an: leuchtend bedeutet, dass die Last (Heizung/Klimaanlage) aktiviert ist.

Welche Art von Last kann ich steuern?

Der Thermostat steuert Lasten über einen Wechselkontakt (NO/NC). Er eignet sich für Heizkessel, Brenner, Umwälzpumpen oder Zonenventile, bei begrenzter induktiver Last.

Was ist der maximale Leitungsquerschnitt?

Der maximale Leitungsquerschnitt an den Klemmen beträgt 2,5 mm². Verwenden Sie für die Installation geeignete Kabel.

Ist der Thermostat mit Klimaanlagen kompatibel?

Ja, im Sommermodus kann der Thermostat ein Kühlsystem steuern. Stellen Sie sicher, dass der Kontakt je nach Gerät korrekt verdrahtet ist (NC/NO).

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss den Normen HD 384 / IEC364 entsprechen. Schalten Sie vor dem Eingriff immer die Stromversorgung aus. Verwenden Sie das Gerät in einer staubfreien und trockenen Umgebung (IP30).

Wie warte ich den Thermostat?

Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Überprüfen Sie regelmäßig die einwandfreie Funktion.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Hersteller Gewiss oder seinen autorisierten Händlern erhältlich. Wenden Sie sich bei Fragen an den Kundendienst.

BEDIENUNGSANLEITUNG GW12705 Gewiss

LVD EN60730-1 EN60730-2-9

LVD EN60730-1 EN60730-2-9

(Directive 89/336/CEE - 7323/CEE)

INSTALLATION INSTRUCTIONS

Location advice

OK

INSTALLATION INSTRUCTIONS

Location advice

LVD EN60730-1 EN60730-2-9

(Directives 89/336/CEE - 7323/CEE)

INSTRUCTIONS POUR L'INSTALLATION

Elektronischer Thermostat sommer/winter

Achtung - Wichtig

Achtung! Die Sicherheit des Geräts ist nur durch Einhalten der hier aufgeführten Anleitungen gewährleistet. Diese müssenDMA aufmerksam durchgeleen und sorgfältig aufbewahrt werden.

Die Produkte der Reihe Chorus sind für die Installation gemäß den Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte u.a. in staubfrei Räumen und in Räumen, in denen keine spezielle Absicherung gegen das Eindringen von Wasser erfolderlich ist, bestimmt.

Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische Informationen offen zur Verfügung

INHALTSVERZEICHNIS

ALLGEMEINE CHARACTERISTIKEN DES PRODUKTES Seite

-Funktionen 36

INSTALLATIONSANLEITUNG

• Anwendungslogik 37
  -Elektrische Anschlasse 39

BETRIEBSANLEITUNG

-Bedienelemente und Anzeigen 40

Funktionen

LEISTUNGSDATEN

Funktion Sommer / Winter.

Leuchtanzeigen:

• Gelbe LED Funktion Lokalisierung.
• Grüne LED Anzeige Zustand Ausgang (eingeschaltet Kontakt NO geschlossen).

TECHNISCHE KENNDATEN

Versorgungsspannung: 230V 50÷ 60Hz

Aufgenommene Leistung: 2VA

Ausgang über Relais mit Anschluss: Schließer/Umschalter/Öffner

8(2)A / 250 V~

Geräteanschlüsse (Last): 2 oder 3 Leiter

Max. Querschnitt der Leiter an den Klemmen: 2,5 mm

Isolierung: Klasse II

Schutzgrad: IP 30

Verschmutzung: Normal

Regelbereich: von +5^ bis +35^

Temperaturdifferenz: ± 0,5^ bis 20^

Betriebstemperaturgrenzwerte: 0^ ÷ +50^

Bezugsnormen fur CE-Zeichen:

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

LVD EN60730-1 EN60730-2-9

(EWG-Richtlinien 89/336 - 7323)

INSTALLATIONSANLEITUNG

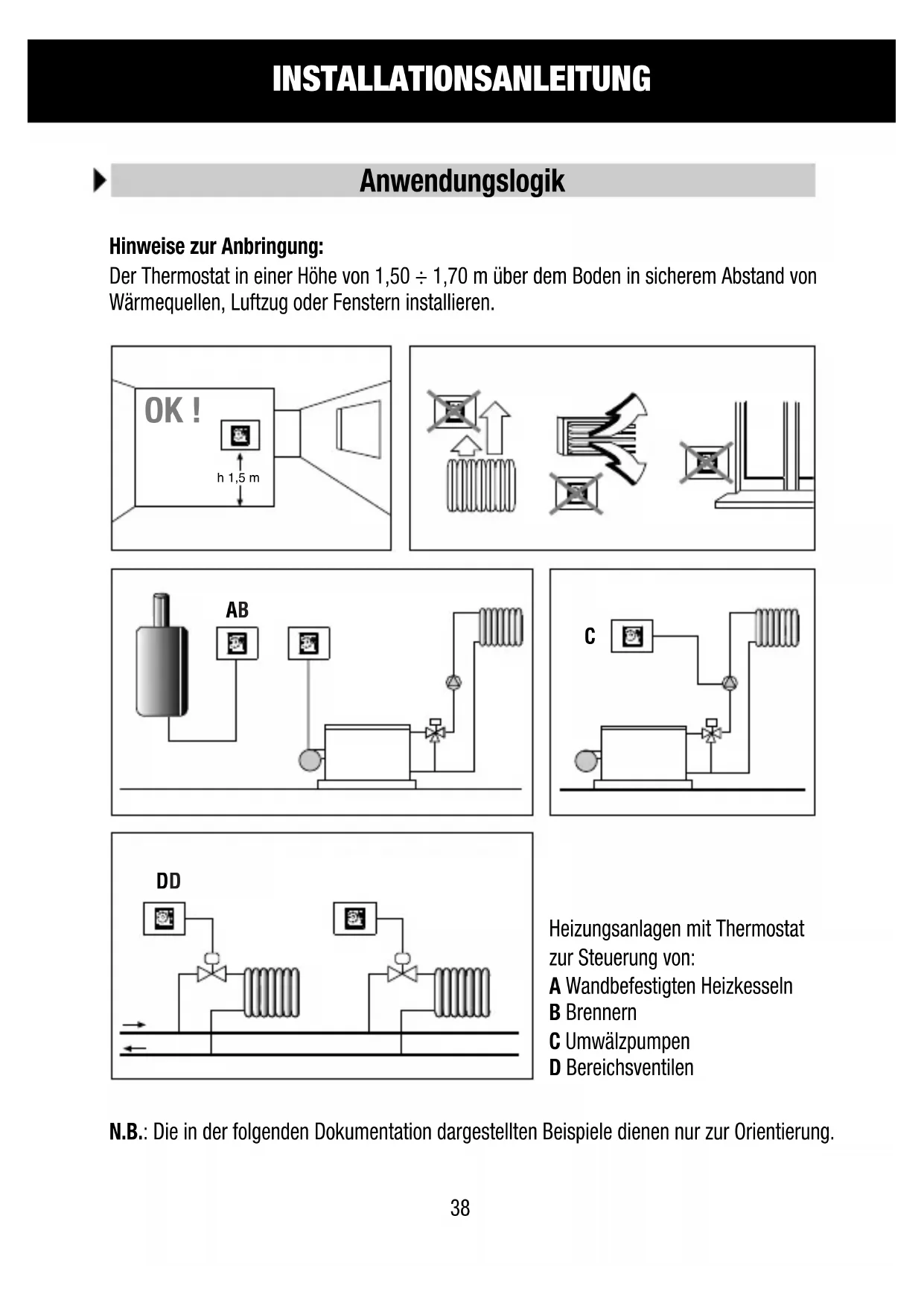

Anwendungslogik

OK

INSTALLATIONSANLEITUNG

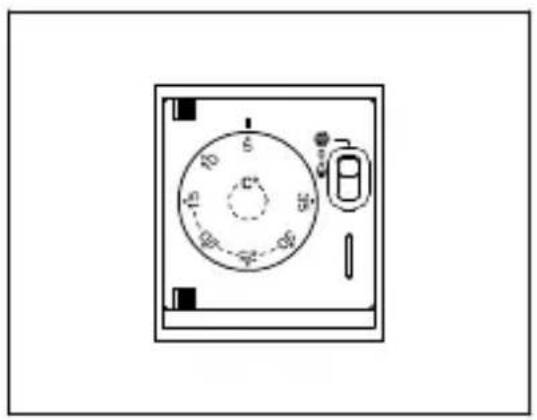

Anwendungslogik

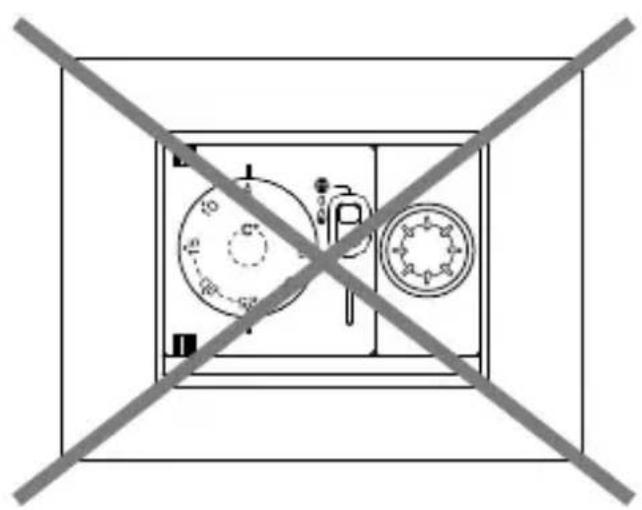

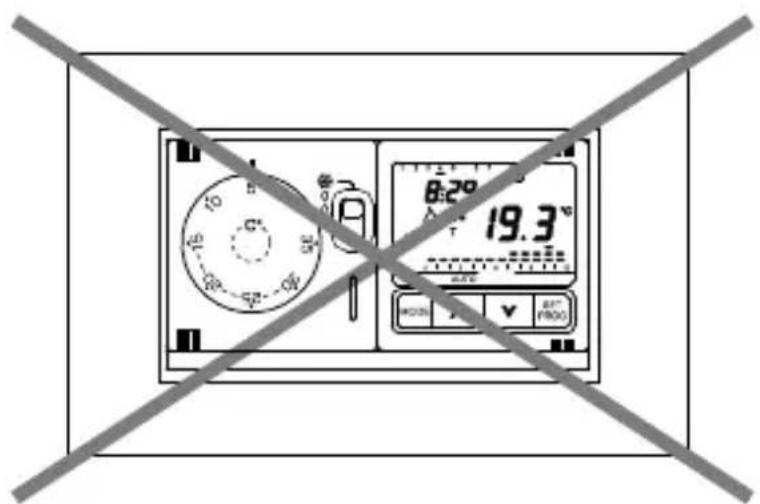

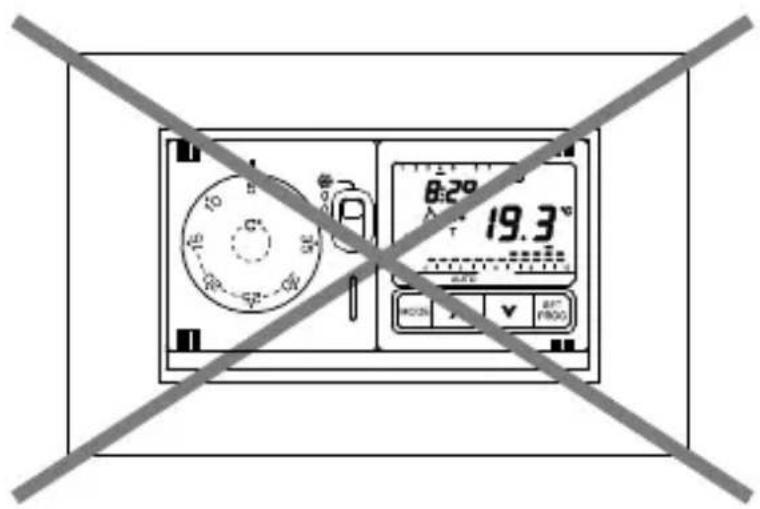

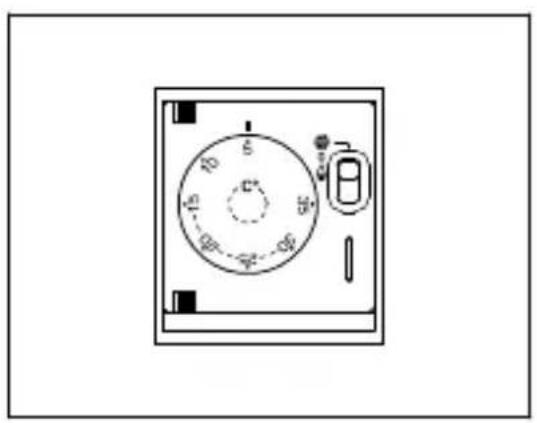

Hinweise zur Anbringung:

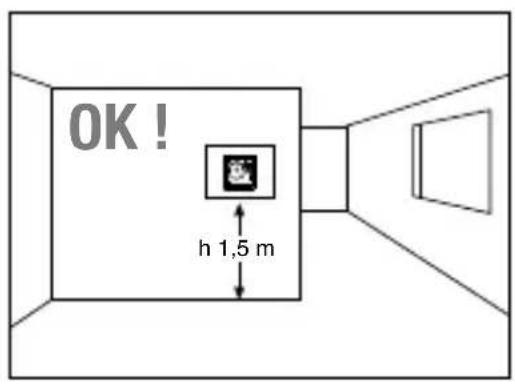

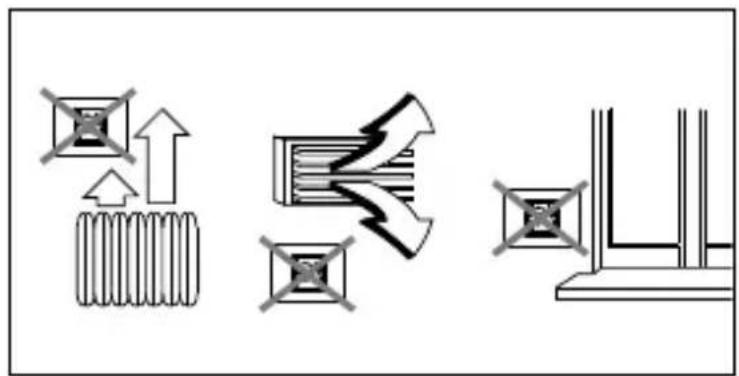

Der Thermostat in einer Höhe von 1,50 ÷ 1,70 m über dem Boden in sicherem Abstand von Wärmequellen, Luftzug oder Fenstern installieren.

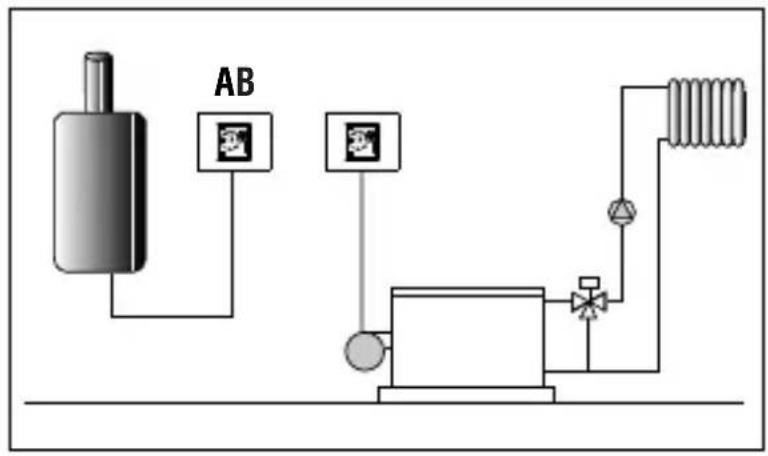

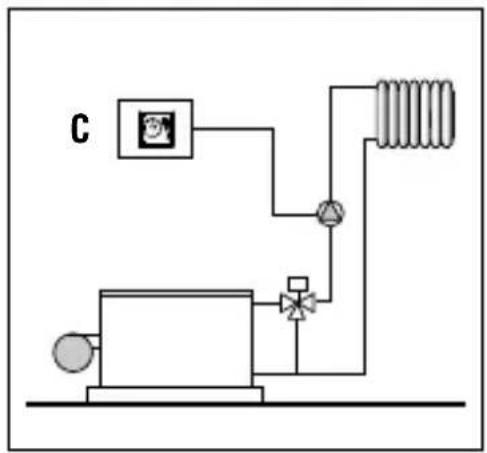

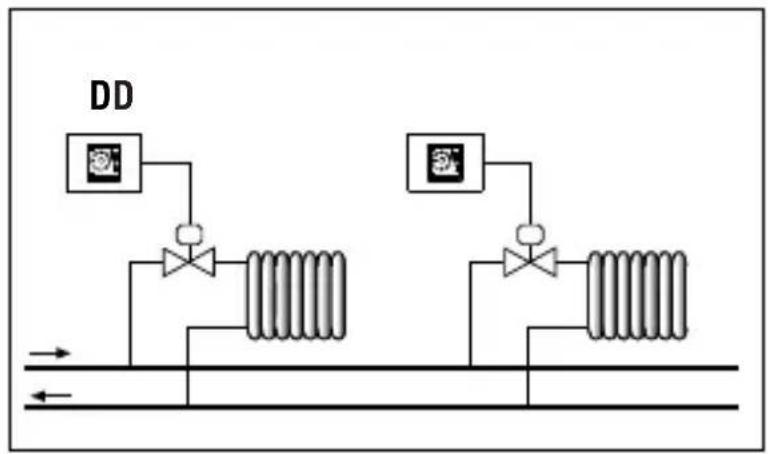

Heizungsanlagen mit Thermostat zur Steuerung von:

A Wandbefestigten Heizkesseln
B Brennern
C Umwälzpumpen
D Bereichsventilen

N.B.: Die in der folgenden Dokumentation dargestellen Beispiele dieren nur zur Orientierung.

Elektrische anschlUlsse

Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte müssen von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführrt werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwortungsbereich des Installateurs und Goes zu dessen Lasten.

Achtung: Vor der Installation des Geräts Netzspannung abschalten.

Bei abgeschalteter Netzspannung:

Die Adern der Versorgung an die Klemmen L (Phase) und N (Nulleiter) anschließen.

Die Adern des zu steuernden Geräts an folgende Klemmen anschließen:

Nr 1 = Kontakt N0

Nr 2 = Allgemein

Nr 3 = Kontakt NG

Bei hohen induktiven Lasten (Pumpen und Magnetventile) sollen ein RC-Filter parallel zur Last angeschlossen werden.

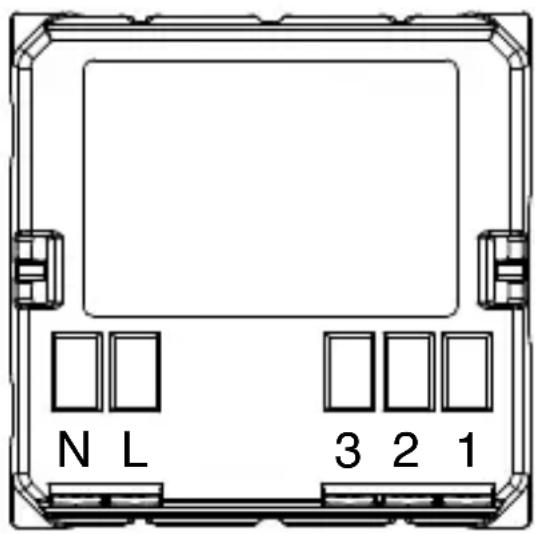

Verkabelungsklemmen

Stromversorgung : L - Phase

N - Nulleiter

Ausgangsrelais: 1 = Kontakt N0

2 = Allgemein
3 = Kontakt NG

BETRIEBSANLEITUNG

Bedienelemente und anzeigen

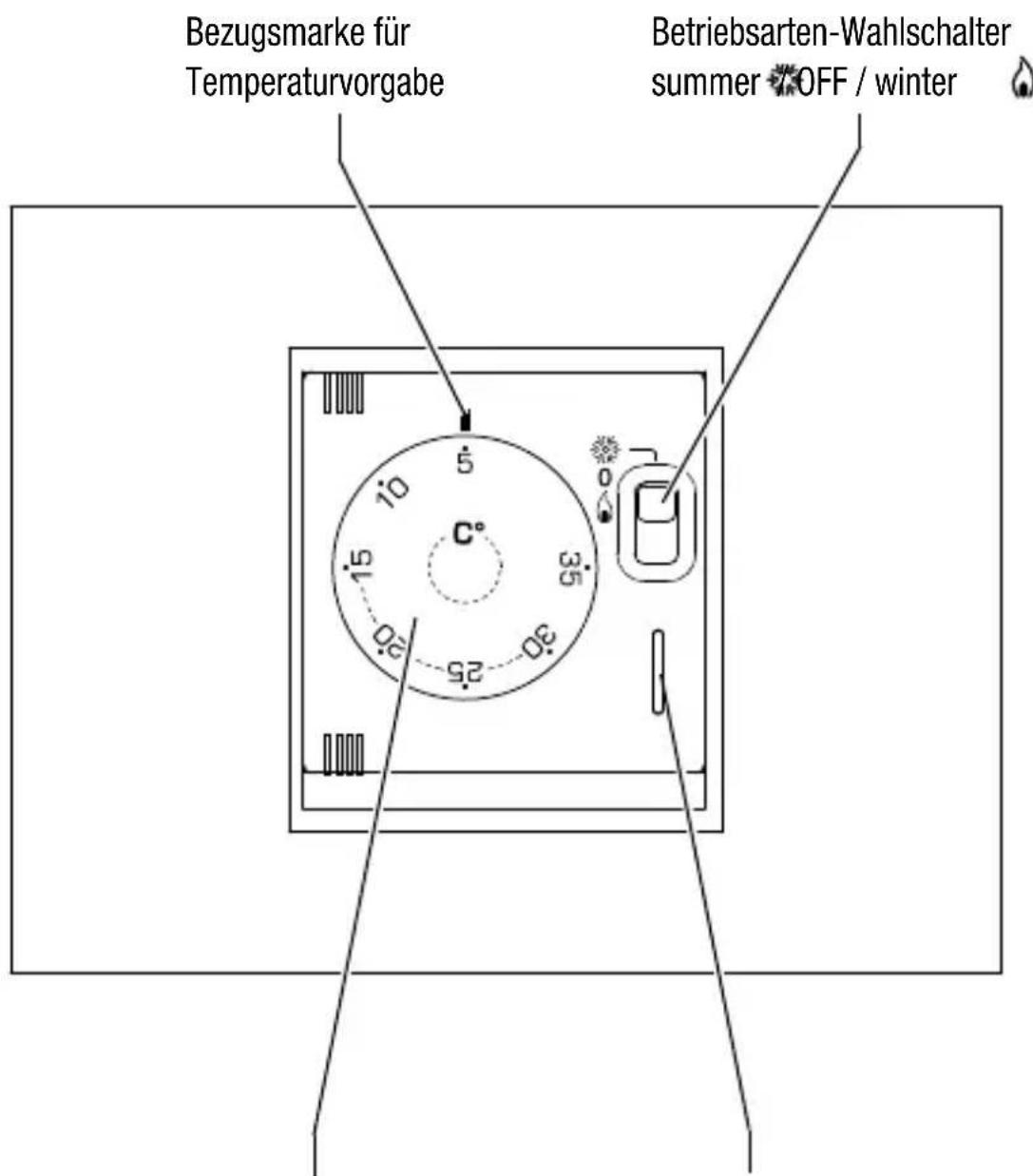

Handrad mit Temperaturskala:

5^ C ÷ 35^ C

LED-Anzeige Laststatus:

LED leuchtet = Last EIN
