GW12705 - Termostato Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato ambiente
Marca	Gewiss
Modello	GW12705
Alimentazione	230 V ~ 50/60 Hz
Campo di regolazione	da +5 °C a +35 °C
Gradiente termico	±0,5 °C a 20 °C
Tipo di uscita	Relè con contatto invertitore (NO/NF)
Grado di protezione	IP30
Sezione massima dei cavi	2,5 mm²
Classe di isolamento	Classe II
Temperatura di funzionamento	da 0 °C a +50 °C
Norme di riferimento	EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Funzioni principali	Modalità estate/inverno, commutazione manuale
Comandi	Manopola rotante con scala di temperatura (5-35 °C)
Spie luminose	LED giallo (localizzazione), LED verde (stato uscita)
Altezza di installazione consigliata	da 1,50 a 1,70 m dal suolo
Collegamento elettrico	Morsetti L (fase), N (neutro), 1 (NO), 2 (comune), 3 (NF)
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare prodotti aggressivi
Sicurezza	Installazione da parte di personale qualificato, spegnere l'alimentazione prima di intervenire
Riparabilità	Ricambi disponibili presso il produttore
Peso	Circa 150 g
Dimensioni (circa)	80 x 80 x 30 mm

Domande frequenti - GW12705 Gewiss

Come installare il termostato Gewiss GW12705?

L'installazione deve essere eseguita da un professionista qualificato. Spegnere l'alimentazione elettrica prima di collegare i fili ai morsetti: L (fase), N (neutro), 1 (NO), 2 (comune), 3 (NF). Rispettare l'altezza consigliata di 1,50 a 1,70 m dal suolo, lontano da fonti di calore.

Qual è il campo di temperatura regolabile?

Il campo di regolazione va da +5 °C a +35 °C. Utilizzare la manopola rotante per selezionare la temperatura desiderata.

Come utilizzare la modalità estate/inverno?

Il termostato dispone di una funzione estate/inverno che consente di commutare tra modalità riscaldamento e raffreddamento. Fare riferimento al manuale per la regolazione precisa.

Cosa significano le spie luminose?

Il LED giallo serve per la localizzazione dell'apparecchio. Il LED verde indica lo stato dell'uscita: acceso significa che il carico (riscaldamento/climatizzazione) è attivato.

Che tipo di carico posso comandare?

Il termostato comanda carichi tramite un contatto relè invertitore (NO/NF). È adatto per caldaie, bruciatori, pompe di circolazione o elettrovalvole di zona, con carico induttivo limitato.

Qual è la sezione massima del cavo?

La sezione massima dei fili ai morsetti è di 2,5 mm². Utilizzare cavi adatti all'installazione.

Il termostato è compatibile con i sistemi di climatizzazione?

Sì, in modalità estate, il termostato può comandare un sistema di raffreddamento. Assicurarsi che il contatto sia cablato correttamente (NF/NO) in base all'apparecchiatura.

Quali sono le precauzioni di sicurezza?

L'installazione deve rispettare le norme HD 384 / IEC364. Spegnere sempre l'alimentazione prima di intervenire. Utilizzare l'apparecchio in un ambiente non polveroso e asciutto (IP30).

Come mantenere il termostato?

Pulire l'apparecchio con un panno asciutto e morbido. Non utilizzare prodotti chimici o abrasivi. Verificare periodicamente il corretto funzionamento.

Dove trovare i ricambi?

I ricambi sono disponibili presso il produttore Gewiss o i suoi distributori autorizzati. Contattare il servizio clienti per qualsiasi richiesta.

MANUALE UTENTE GW12705 Gewiss

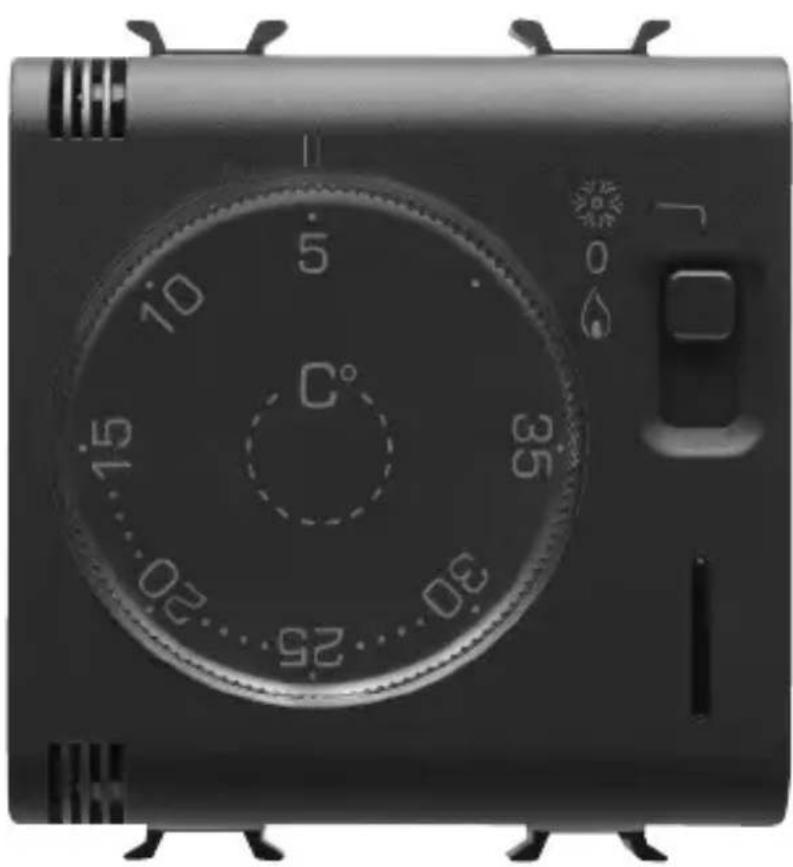

Termostato elettronico estate/inverno

Electronic summer/winter thermostat
Thermostat électronique ete/hiver
Termostato electrónico verano/invierno
Elektronischer thermostat sommer/winter

GW 10 705 GW 12 705 GW 14 705

Attenzione - Importante

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma Chorus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sua necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

GENERALITA PRODOTTO pag.

• Funzioni 4

ISTRUZIONI D'INSTALLAZIONE

• Logica applicativa 5
• Collegamenti elettrici 7

ISTRUZIONI D'IMPIEGO

• Comandi e segnalazioni 8

Funzioni

DATI PRESTAZIONALI

Funzione estate / inerno.

Segnalazioni luminose:

• Led giallo funzione di localizzazione.
• Led verdeindicazione stato uscita (accesso contatto NA chiuso).

DATI TECHNICI

Tensione di alimentazione: 230V 50÷ 60Hz

Potenza assorbita: 2VA

Tipodiuscita:areleconcontattoinscambio

Collegamenti utenza (carico): 2 o 3 conduttori

Sezione massima dei fili ai morsetti: 2,5 mm

Tipodiisolamento:ClasseII

Grado di protezione: IP 30

Polluzione: Normale

Campo di regolazione: da +5^ a +35^

Precisione dilettura: ± 0 5^ a 20^

Limiti della temperatura di funzionamento: 0^ ÷ +50^

Normative di riferimento per marcatura CE:

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

(Direttive 89/336/CEE - 7323/CEE)

ISTRUZIONI D'INSTALLAZIONE

Logica applicativa

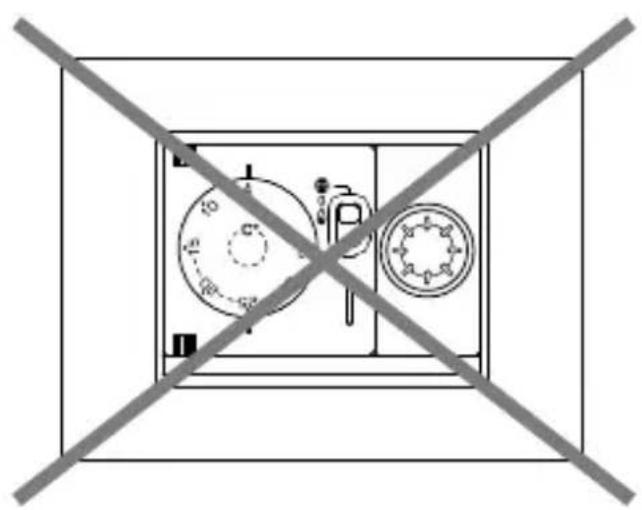

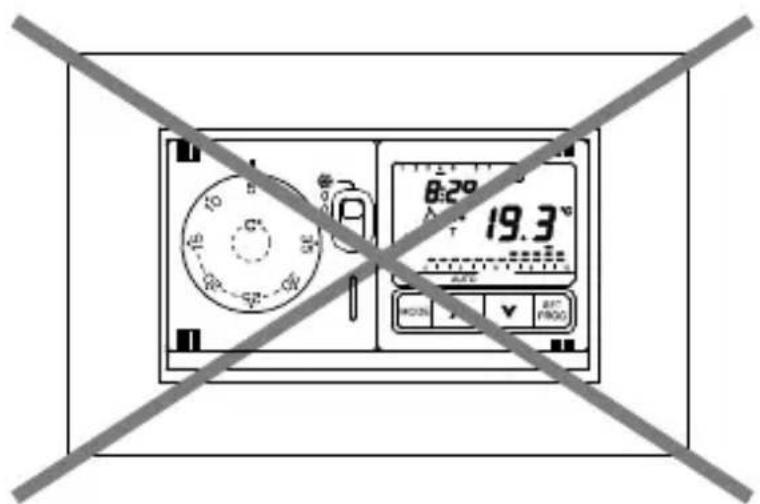

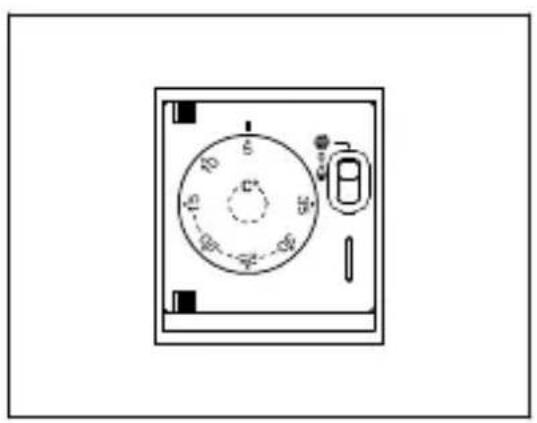

OK

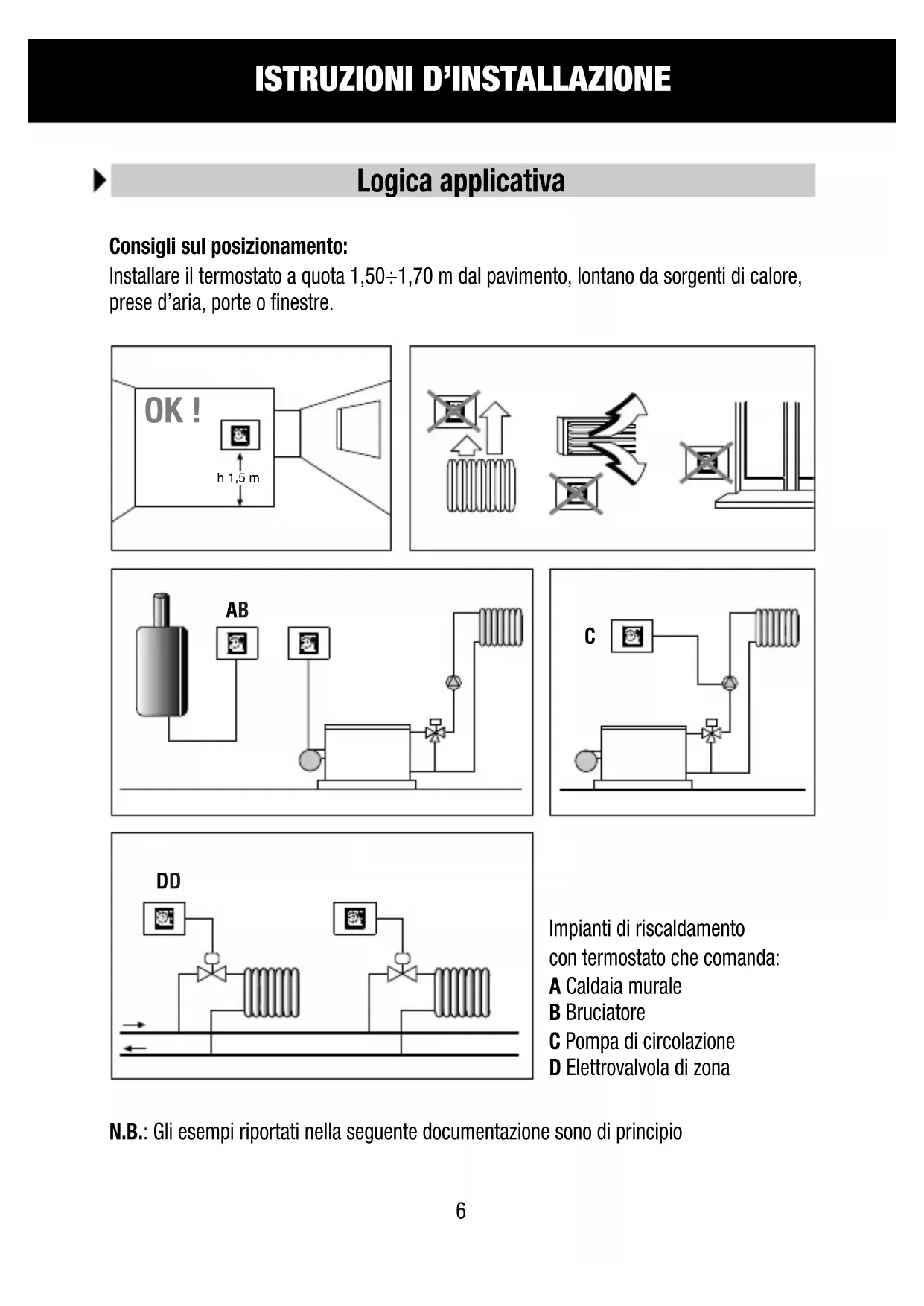

ISTRUZIONI D'INSTALLAZIONE

Logica applicativa

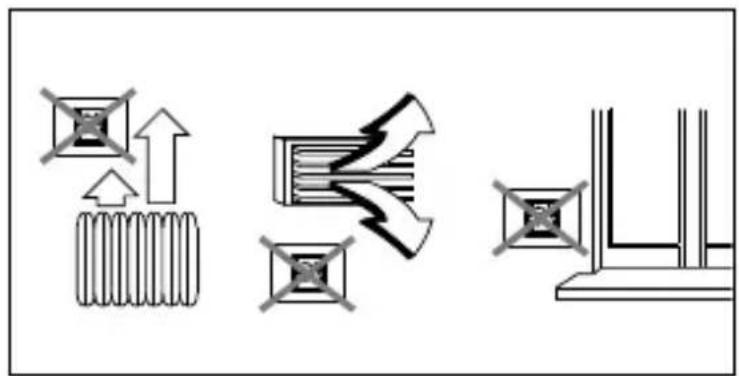

Consigli sul posizionamento:

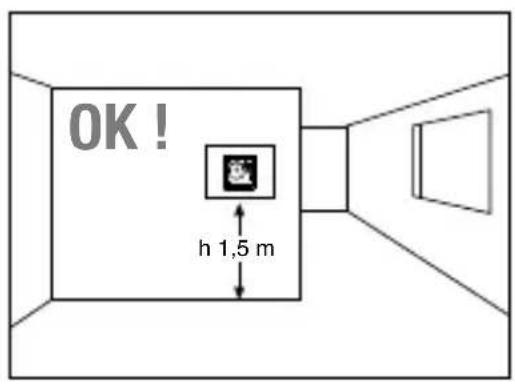

Installare il termostato a quota 1,50 ÷ 1,70 m dal pavimento, lontano da sorgenti di calore, prese d'aria, porte o finestre.

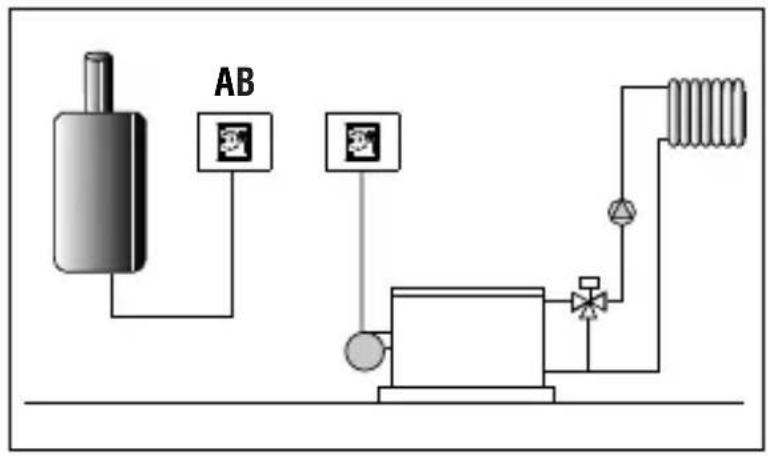

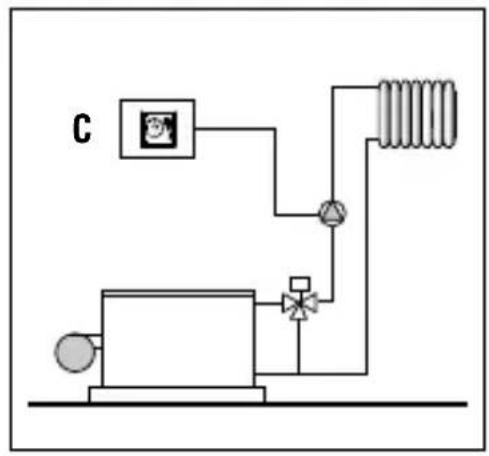

Impianti di riscaldamento con termostato che comanda:

A Caldaia murale
B Bruciatore
C Pompa di circolazione

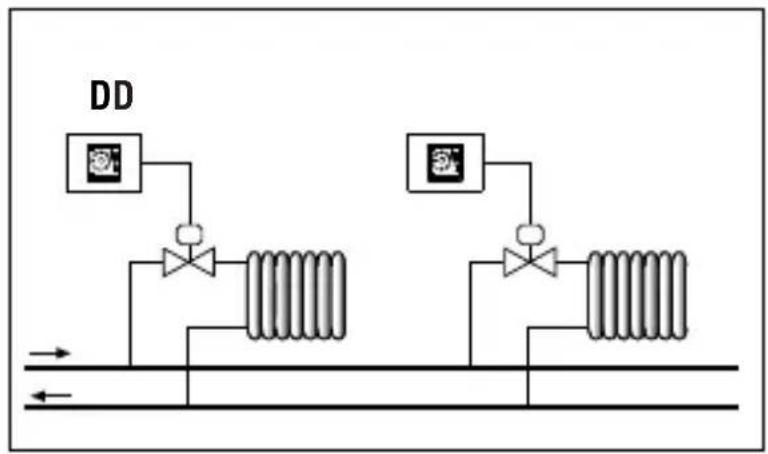

D Elettrovalvola di zona

N.B.: Gli esempi riportati nella seguente documentazione sono di principio

ISTRUZIONI D'INSTALLAZIONE

Collegamenti elettrici

Importante: L'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguita da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume nessuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambienti e/o installazione, il cui onere re-sta di competenza ed a carico dell'infallatore.

Attenzione: prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

Con disattivata la tensione di rete:

Collegare i fili di alimentazione ai morsetti n^ L (Linea) e n^ N (Neutro).

Collegare i fili del dispositivo da comandare ai morsetti: n^1 = contagto NA

$$ n ^ {\circ} 2 = \text {c o m u n e} $$

$$ n ^ {\circ} 3 = \text {c o n t a t t o N C} $$

Con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare unhetto RC in parallelo al carico.

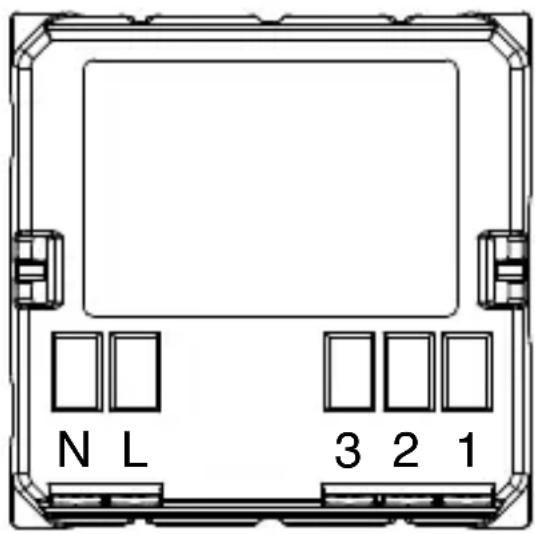

Morsetti di cablaggio

Alimentazione: L - Fase

N - Neutro

Relè di uscita: 1 - Contatto NA

2 - Comune

3 - Contatto NC

ISTRUZIONI D'IMPIEGO

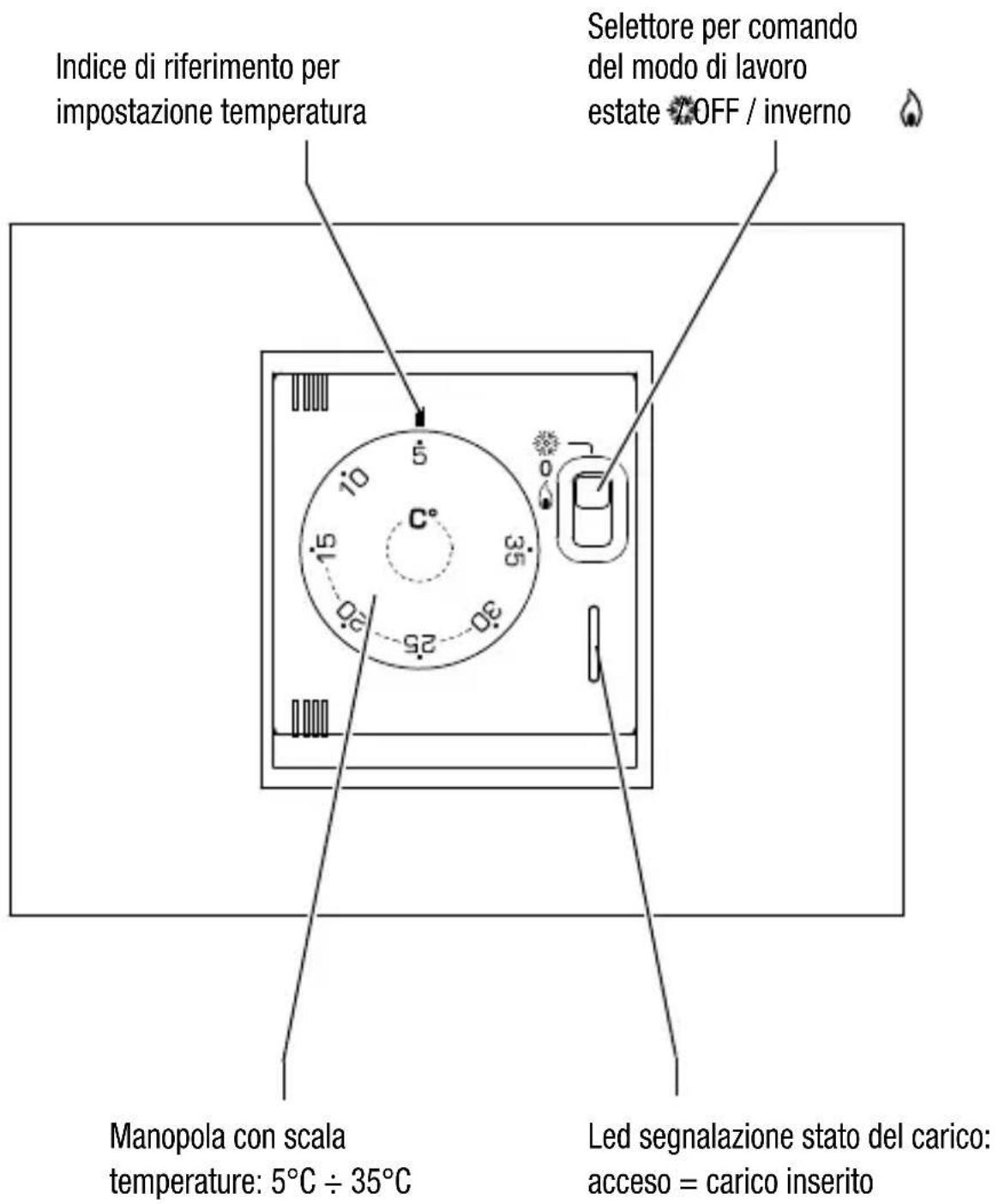

Comandi e segnalazioni
